BEDIENUNGSANLEITUNG 3EB765LQ BALAY

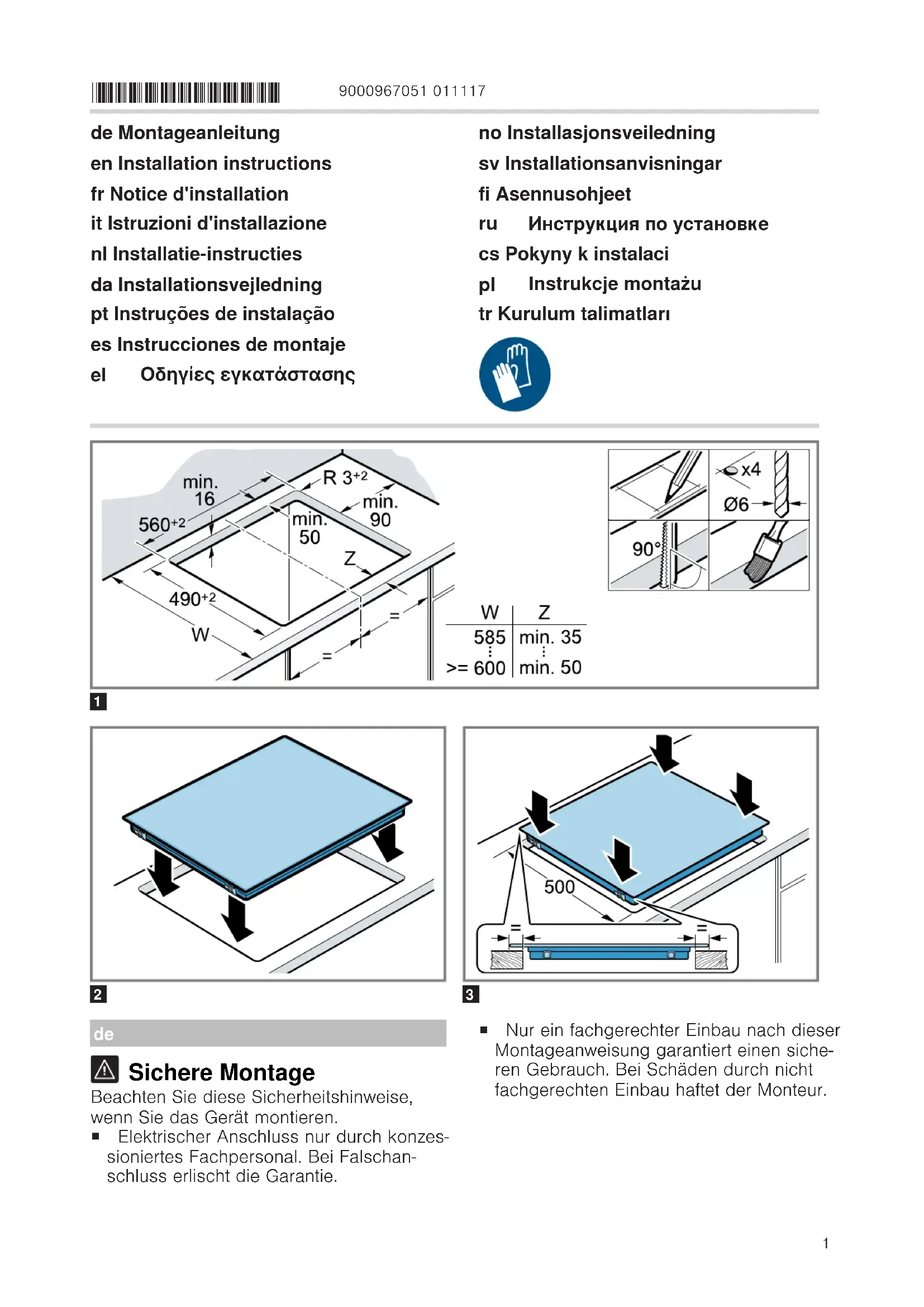

Sichere Montage Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren. ¡ Elektrischer Anschluss nur durch konzes- sioniertes Fachpersonal. Bei Falschan- schluss erlischt die Garantie. ¡ Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen siche- ren Gebrauch. Bei Schäden durch nicht fachgerechten Einbau haftet der Monteur.2 WARNUNG‒Gefahr durch Magnetismus! Das Gerät enthält Permanentmagnete. Die- se können elektronische Implantate, z.B. Herzschrittmacher oder Insulinpumpen be- einflussen.

Personen mit elektronischen Implantaten müssen 10cm Mindestabstand zum Ge- rät einhalten. Unterbau Keine Kühlgeräte, Geschirrspüler, unbelüftete Backö- fen und Waschmaschinen unterbauen. ¡ Wenn Sie einen Modular- oder einen Kompakt-Ge- schirrspüler der gleichen Marke unterbauen, muss die Arbeitsplattendicke mindestens 40mm betra- gen. ¡ Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20mm betragen, in manchen Fällen auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens. ¡ Achten Sie darauf, dass vorstehende Teile wie z.B. das Netzanschlussgehäuse oder das Netzan- schlusskabel nicht mit z.B. einer Schublade kolli- dieren. Zwischenboden Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden. ¡ Fragen Sie im Fachhandel nach einem Zwischen- boden als Zubehör. ¡ Wenn Sie einen eigenen Zwischenboden verwen- den, muss der Mindestabstand zum Netzan- schluss des Geräts 10mm betragen. Möbel vorbereiten Die Arbeitsplatte muss eben, waagrecht und stabil sein. ¡ Die Einbaumöbel müssen mindestens 90°C hitze- beständig sein. ¡ Die Schnittflächen hitzebeständig versiegeln.

Elektrischer Anschluss Überprüfen Sie vor dem Geräteanschluss die Haus- installation. ¡ Das Gerät entspricht der SchutzklasseI und darf nur in Verbindung mit Schutzleiteranschluss betrie- ben werden. ¡ In der festverlegten elektrischen Installation ist ei- ne Trennvorrichtung in den Phasen nach den Er- richtungsbestimmungen vorzusehen. ¡ Wenn auf dem Display des Geräts erscheint, ist es falsch angeschlossen. Gerät vom Netz tren- nen, Anschluss überprüfen. Anschluss mit 3-adriger Leitung Achten Sie auf eine geeignete Absicherung der Hausinstallation. Beachten Sie die Farbcodierung der Netzanschluss- leitung. ¡ Grün-Gelb ist der Schutzleiter . ¡ Blau ist der Neutralleiter. ¡ Braun ist die Phase (Außenleiter). ¡ Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Lei- tung folgenden Absatz beachten. Anschluss ohne vormontierter Leitung Das Kochfeld nur nach Anschlussbild anschließen. ¡ Die beiliegenden Kupferbrücken bei Bedarf ein- bauen. ¡ Die Netzanschlussleitung muss dem Typ H05VV- F oder höherwertig entsprechen. ¡ Der Adernquerschnitt ist entsprechend der Strom- belastung zu bestimmen. Nicht zulässig ist ein Querschnitt <1,5mm². Anschluss mit vormontierter 5-adrigen Anschluss- leitung Nur geschultes Kundendienstpersonal darf die An- schlussleitung austauschen. Kochfeld einsetzen Die Anschlussleitung nicht einklemmen und nicht über scharfe Kanten führen. ¡ Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.

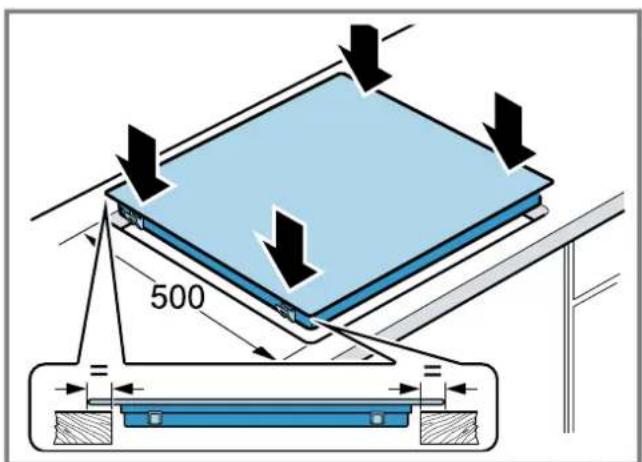

¡ Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden. ¡ Es muss vorn und hinten gleich weit überstehen.

1. Das Gerät spannungslos machen.

2. Das Kochfeld von unten herausdrücken.
