BEDIENUNGSANLEITUNG Basic+ FRIFRI

Korbaufhängung Support panier Basket support

Beschreibung Description

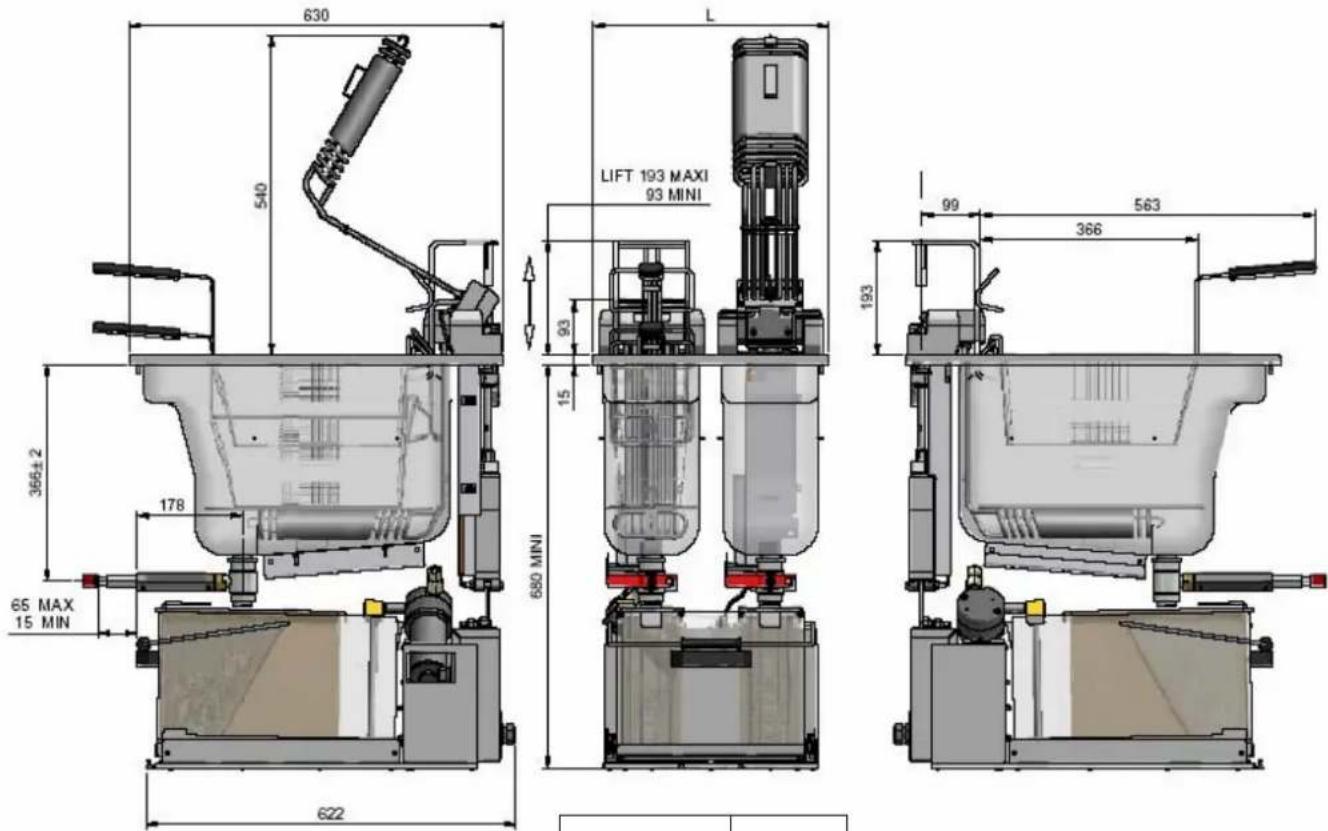

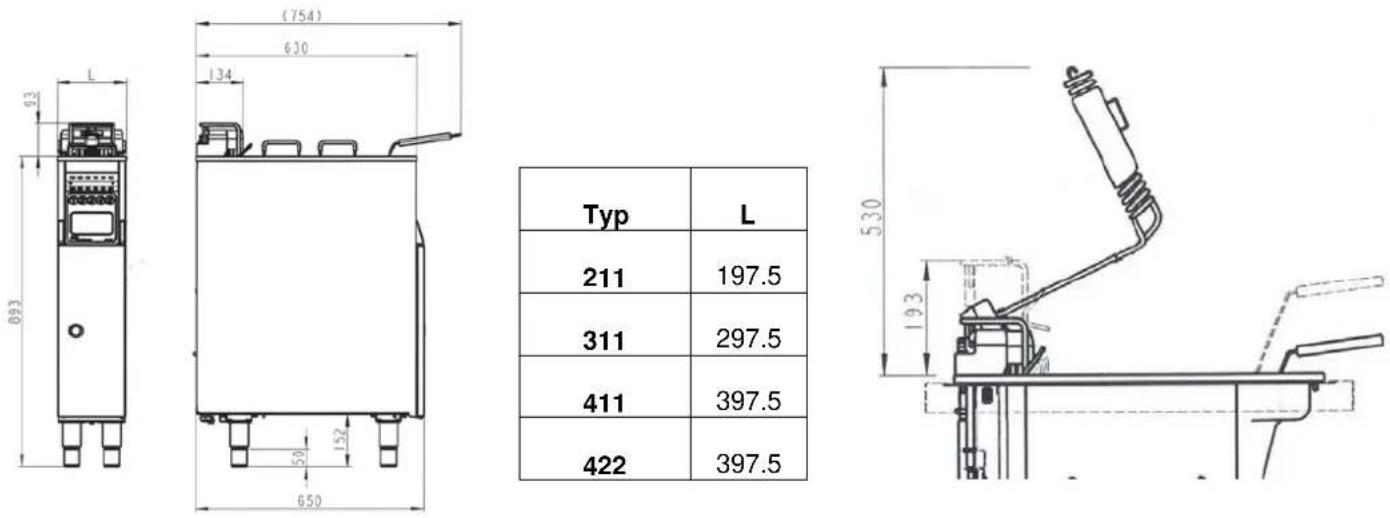

Ausführungen und Abmessungen

Gewichte und Füllmengen Geräteidentifikation

Umgebungsbedingungen

Spannungen, Anschlussarten

Netzabsicherung Elektrischer Anschluss Bestimmungsgemässe Verwendung der Friteuse

Sicherheitsvorschriften und Warnhinweise Spezifische Gefahren und Weisungen

Personensicherheit Sicherheitseinrichtungen Autorisierte Personen

Aufgabenbereich des Personals Betreiber Betreiber Unterhaltspersonal Unterhaltspersonal

Bediener der Friteuse

Minimale Ausbildung & Qualifikation des Personals

Bediener der Friteuse Wartungspflicht Verfügbarkeit der Bedienungsanleitung

Installation und Inbetriebnahme

Installation des Gerätes

Inbetriebnahme nach der Installation

Bedienung der Friteuse

Einschalten des Bedienpanels

Reinigung und Unterhalt

Intervalle des F Reinigungsarbeiten rittierölwechsel

Periodische Kontrollen Wartung

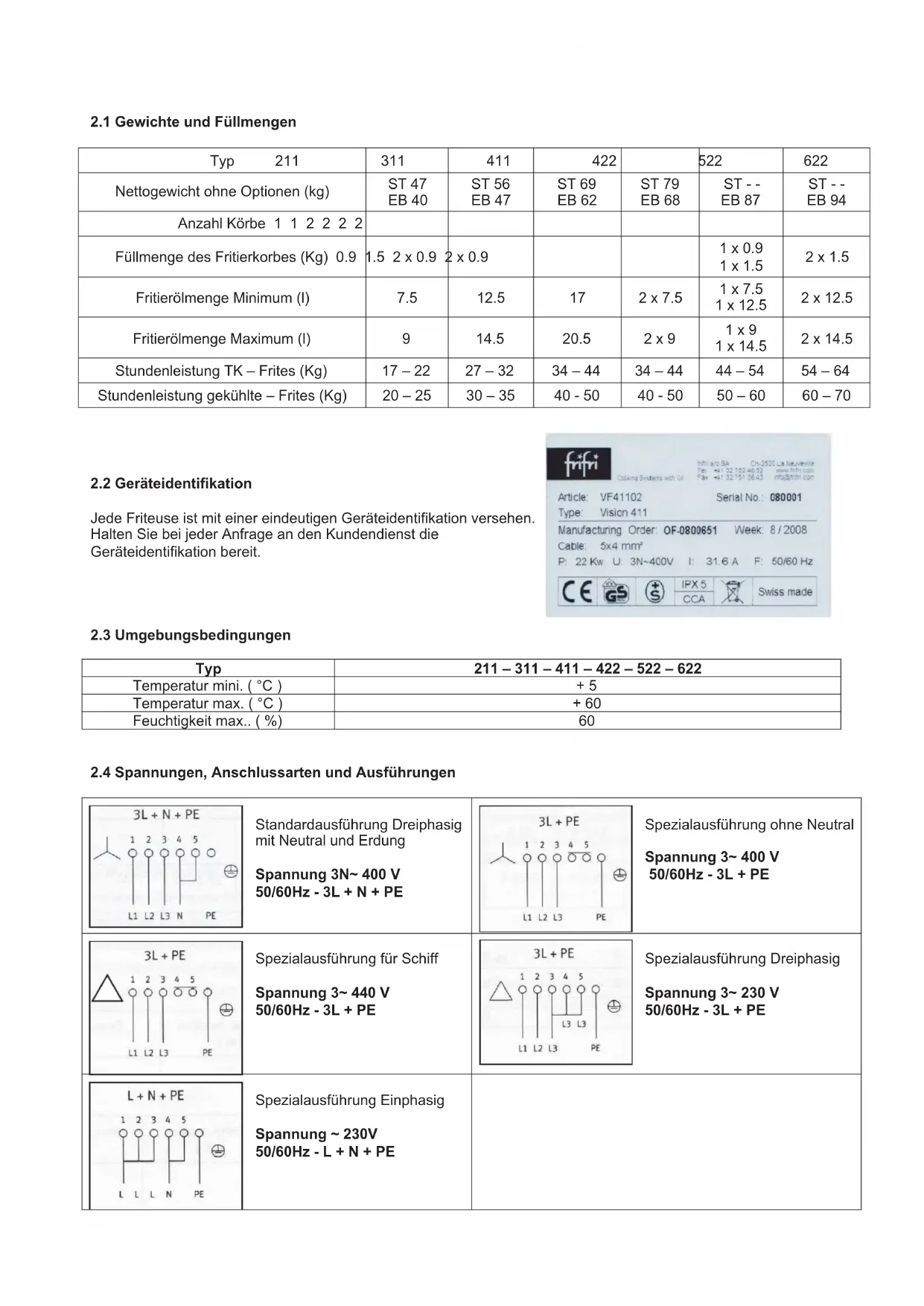

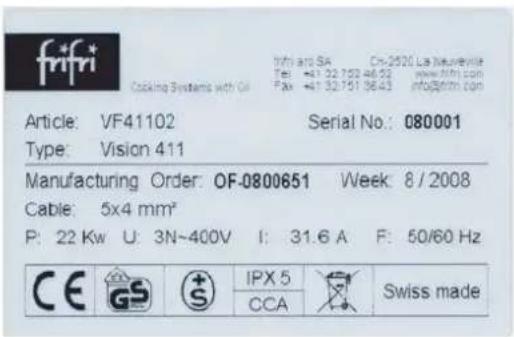

2.2 Geräteidentifikation

Jede Friteuse ist mit einer eindeutigen Geräteidentifikation versehen. Halten Sie bei jeder Anfrage an den Kundendienst die Geräteidentifikation bereit.

2.3 Umgebungsbedingungen

2.4 Spannungen, Anschlussarten und Ausführungen

Standardausführung Dreiphasig mit Neutral und Erdung Spannung 3N~ 400 V 50/60Hz - 3L + N + PE

Spezialausführung ohne Neutral Spannung 3~ 400 V 50/60Hz - 3L + PE

Spezialausführung für Schiff Spannung 3~ 440 V 50/60Hz - 3L + PE

Spezialausführung Dreiphasig Spannung 3~ 230 V 50/60Hz - 3L + PE

Spezialausführung Einphasig Spannung ~ 230V 50/60Hz - L + N + PE

Typ 211 – 311 – 411 – 422 – 522 – 622 Temperatur mini. ( °C ) + 5 Temperatur max. ( °C ) + 60 Feuchtigkeit max.. ( %) 602.5 Netzabsicherung Typ 211 / 422 ( 422 mit zwei Anschlusskabel) 311 411 / 422 ( 422 mit einem Anschlusskabel) Leistung 7.5 KW 9 KW 11 KW 11.4 KW 15 KW 15 KW 18 KW 22 KW AC 230V

Typ 522 (mit zwei Anschlusskabel) 522 (mit zwei Anschlusskabel) 622 (mit zwei Anschlusskabel) Leistung

2.6 Elektrischer Anschluss

Der Elektroanschluss darf nur durch einen Elektriker oder eine ähnlich qualifizierte Person erfolgen. Beim Anschluss des Gerätes ist wie folgt vorzugehen: a) Ueberprüfen, ob die Daten des Stromnetzes in Bezug auf Spannung und Frequenz mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Das Typenschild befindet sich hinter der Türe auf dem Abdeckblech. b) Anschluss nach EN 60335-1 und örtlichen Vorschriften, d.h.: Montage eines Netzsteckers für entsprechende Nennstromstärke an das Anschlusskabel, Anschluss über Steckdose. Der Stecker muss nach der Montage der Friteuse zugänglich sein. Es ist empfehlenswert einen Fehlerstromschutzschalter zu installieren. (bei Maschinen, die die Ableitströme von 10mA überschreiten). Bei Festanschluss ist ein Hauptschalter für allpolige Trennung mit einem Kontaktabstand von min. 3 mm vorzusehen. Der Elektroanschluss muss mindestens einer Gummischlauch-Leitung, Typ H05RN-F, entsprechen. c) Erlaubt die Erdung des Gerätes (oder Schutzleiter). Sie ist unentbehrlich für Ihre Einrichtung. Vervollständigt durch eine Differentialvorrichtung schützt sie die Benutzer, wenn ein Fehler an einem Gerät vorkommt. Der Fehlerstrom läuft in Richtung Erde aus und verursacht die Auslösung des Differentials." d) Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendiest oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.3. Sicherheitsvorschriften und Warnhinweise Die folgenden Warnsymbole sind ggf. an der Friteuse angebracht: Hochspannung Warnung vor gefährlicher elektrischer Spannung. Stromschläge führen zu schweren Verletzungen oder zum Tod. Nur autorisiertes Fachpersonal darf Arbeiten an elektrischen Installationen durchführen. Befolgen Sie die fachspezifischen Sicherheitsvorschriften! Trennen Sie die Friteuse vom Netz, bevor Sie Arbeiten an elektrischen Installationen durchführen. Heisse Oberfläche / Heisse innere Bauelemente Warnung vor Hitze, die zu Verletzungen führen kann. Lassen Sie heisse Oberflächen und Bauteile abkühlen, bevor Sie Arbeiten an diesen Bauelementen ausführen oder tragen Sie hitzefeste Handschuhe.

Heisses Frittieröl Warnung vor heissem Frittieröl, das zu Verletzungen führen kann. Lassen Sie das heisse Frittieröl abkühlen, bevor Sie Arbeiten an eingetauchten Bauelementen ausführen oder tragen Sie eine Brille.

HINWEIS Der Hersteller hat zum Zeitpunkt der Auslieferung der Friteuse ggf. an allen relevanten Orten der Friteuse Warnsymbole (Kleber) angebracht. Sollten sich während des Betriebs der Friteuse oder im Zuge von Reinigungsarbeiten Warnsymbole ablösen, ist der Betreiber der Friteuse gehalten, diese Warnsymbole umgehend neu aufzukleben !

3.1 Bestimmungsgemässe Verwendung der Friteuse

Die Friteuse dient ausschliesslich zum Fritieren von frischen und tiefgekühlten Nahrungsmitteln, welche beim durchgeführten Frittierungsprozess weder personen-, noch sach- und umweltgefährdend reagieren. Die Friteuse ist ausschliesslich für den beaufsichtigten Betrieb zugelassen. Eine andere Benutzung der Friteuse gilt als nicht Bestimmungsgemäss. Zur Bestimmungsgemässen Verwendung gehört auch das Beachten der Betriebsanleitung und das Einhalten der vom Hersteller vorgeschriebenen Wartungs- und Instandsetzungsvorschriften.

3.2 Spezifische Gefahren und Weisungen

ACHTUNG Die Friteuse ist ausschliesslich für den beaufsichtigten Betrieb zugelassen. Enthält der Ölauffangbehälter heisses Frittieröl müssen bei dessen Handhabung Schutzkleidung, Schutzhandschuhe und Schutzbrille getragen werden. Die Friteuse niemals mittels Wasser aus einer Brause, einem Wasserschlauch oder Hochdruckreiniger abspritzen. Es besteht Brandgefahr bzw. der Sicherheitsthermostat schaltet die Friteuse ab, wenn die Friteuse ohne vorheriges Einfüllen von Fett oder Frittieröl bis über die untere Ölstandmarke in Betrieb gesetzt wird. Während des Betriebs darf der Frittierölstand nicht unter die untere Ölstandmarke absinken. Es besteht Brandgefahr bzw. der Sicherheitsthermostat schaltet die Friteuse ab. Während des Betriebs darf der Frittierölstand nicht über die obere Ölstandmarke ansteigen. Es besteht beim Eintauchen von Frittiergut Überlauf- bzw. Überschäumgefahr. Abgenutztes, verunreinigtes Frittieröl ist erhöht entzündlich und neigt zum überschäumen. Bei einem Frittierölbrand niemals mit Wasser einen Löschversuch einleiten, sondern sofort die Frittier-beckenabdeckung auflegen oder einen Feuerlöscher mit spezieller Füllung (Halon) bzw. eine Löschdecke einsetzen. ACHTUNG Einbringen von zu viel gefrorenem oder zu nassem Frittiergut in das heisse Frittieröl führt zu Aufschäumen des heissen Frittieröls und mindert die Qualität der frittierten Nahrungsmittel. Die Standfriteuse nicht im aufgeheizten Zustand verschieben. Es besteht Überschwappgefahr des heissen Frittieröls. Beim Frittierölablassen muss das Frittieröl auf eine Temperatur unter als 175 °C abgekühlt sein (Verbrennungsgefahr). Tauchheizung niemals mittels Stahlbürste oder durch Abbrennen (Trockenlauf) reinigen. Nachweislich unsachgemässe Reinigung der Tauchheizung schliesst allfällige Gewährleistungsansprüche aus. ACHTUNG Die zwei Ölbecken dürfen nie gleichzeitig in den unteren Ölauffangbehalter abgelassen werden, jedes Becken muss einzeln nacheinander abgelassen werden, da sonst der Ölauffangbehalter üeberlaufen würde.3.3 Personensicherheit ACHTUNG Die Friteuse kann bei falscher Bedienung schwere oder tödliche Verletzungen des Personals verursachen. Das Personal, das die Friteuse bedient und wartet, muss für den korrekten Umgang mit der Friteuse geschult sein und muss die Sicherheitsvorschriften in dieser Betriebsanleitung gelesen und verstanden haben, bevor mit der Bedienung oder der Wartung der Friteuse begonnen wird. Verändern oder entfernen Sie nie Sicherheitseinrichtungen. Schalten Sie keine Sicherheitseinrichtungen durch Veränderungen an der Friteuse aus. Entfernen Sie nie Warnsymbole, welche ggf. an der Friteuse angebracht sind (nationalitätsabhängig). Ersetzen Sie fehlende oder defekte Warnsymbole umgehend. Betreiben Sie die Friteuse nie in schadhaftem Zustand. Melden Sie Unregelmässigkeiten, insbesondere solche, die die Sicherheit betreffen, sofort Ihrem Vorgesetzten.

3.4 Sicherheitseinrichtungen

Nebst den an der Friteuse ggf. angebrachten Warnsymbolen (nationalitätsabhängig) verfügt die Friteuse über folgende Sicherheitseinrichtungen: Hauptschalter Sicherheitsrelais Sicherheitsthermostat

3.5 Autorisierte Personen

An und mit der Friteuse dürfen nur Personen arbeiten, die für die jeweiligen Arbeiten autorisiert sind. Die Personen sind dann autorisiert, wenn sie die in diesem Kapitel aufgelisteten minimalen Ausbildungs- und Wissensanforderungen erfüllen und Ihnen ein fester Aufgabenbereich zugeteilt ist. "Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschliesslich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen."

3.6 Aufgabenbereich des Personals

Als übergeordnete juristische Person ist der Betreiber verantwortlich für die bestimmungsgemässe Verwendung der Friteuse und für die Ausbildung sowie den Einsatz der berechtigten Personen. Er legt die Kompetenzen und Weisungsbefugnisse der berechtigten Personen für seinen Betrieb fest.

3.6.2 Bediener der Friteuse

Ihm obliegen folgende Arbeiten: Er richtet die Friteuse auf die aktuell zu frittierenden Nahrungsmittel ein bzw. um, falls er andere Nahrungsmittel verarbeiten möchte als jene, die der Lieferant bei Lieferung der Friteuse eingerichtet hat. Er beschickt die Friteuse mit den zu frittierenden Nahrungsmitteln. Er fährt die Prozesse an und überwacht diese. Er lokalisiert Probleme und organisiert die Problembehebung. Er füllt Frittieröl in die Friteuse ein. Er überwacht die Frittierölqualität und führt Frittierölnachfüllung, -reinigung und -filtrierung durch.

3.6.3 Unterhaltspersonal

Ihm obliegen folgende Arbeiten: Es reinigt, wartet und repariert die Friteuse entsprechend den Kapiteln „Wartung und Störungsbehebung“. Es demontiert, lagert und entsorgt die Friteuse. .3.7 Minimale Ausbildung und Qualifikation des berechtigten Personals

Er ist eine betriebswirtschaftlich ausgebildete Person in Kaderfunktion. Er hat einschlägige Erfahrung in der Gefahrenbeurteilung und Personalführung. Er hat das Kapitel Sicherheitsvorschriften gelesen und verstanden.

3.7.2 Bediener der Friteuse

Dies ist eine Person, welche über die Bedienung der Friteuse instruiert und über die bestehenden Gefahren orientiert ist.

3.7.3 Unterhaltspersonal

Dies sind Personen, welche eine einschlägige Berufslehre absolviert haben und mit dem Unterhalt der Friteuse vertraut sind und durch ihre Tätigkeit über die entsprechenden Qualifikationen verfügen. Unterhaltsarbeiten an der elektrischen Ausrüstung der Friteuse dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäss den elektrotechnischen Regeln vorgenommen werden.

Der Betreiber ist verpflichtet, die Friteuse in regelmässigen Abständen zu warten und zu reinigen. Die Friteuse nur in einwandfreiem und unbeschädigtem Zustand betreiben. Nur Originalverbrauchsmaterial und Originalersatzteile verwenden. Nach Wartungs- und Instandsetzungsarbeiten die Sicherheitseinrichtungen auf korrekte Funktion prüfen.

3.9 Verfügbarkeit der Bedienungsanleitung

Ein Exemplar dieser Betriebsanleitung muss dem Personal jederzeit am Einsatzort der Friteuse zur Verfügung stehen.

4. Installation und Inbetriebnahme

4.1 Installation des Gerätes

Bei der Installation des Gerätes sind folgende Punkte zu beachten: a) Das Frittiergerät muss beim Aufstellen ausnivelliert werden. Die 4 Füsse können auf die gewünschte Höhe eingestellt werden. Die Gesamthöhe zwischen Frittierbecken und Boden kann von minimal 850mm bis auf maximal 900mm eingestellt werden. b) Ein Mindestabstand von 30 mm zur Wand oder anderen Apparaten ist einzuhalten. c) Das Gerät darf nicht auf einer brennbaren Unterlage stehen. Es gelten zusätzlich die örtlichen Sicherheits- und Bauvorschriften. d) Die Friteuse ist ein feststehendes Gerät. Die eingebauten Rollen der hinteren Füsse dienen lediglich zum Vor- und Zurückschieben. Bei Friteusen mit 4 Rollen (je 2 Bock- und Lenkrollen), sind beim Aufstellen die Bremsen der beiden vorderen Rollen zu blockieren. e) Die Standard-Ausführung unseres Frittiergerätes mit festen Füssen, kann problemlos nachträglich mit Rollen ausgerüstet werden. Achtung: Gemäss den internationalen Vorschriften, dürfen die Friteusenmodelle 211 und 311 nicht frei aufgestellt werden; sie sind daher auf den Boden oder gegen eine Wand zu fixieren (VDE Anforderung).

4.2 Inbetriebnahme nach der Installation

Entfernen Sie alle allfällig noch vorhandenen Verpackungsrückstände. Gerätedeckel von Ölbecken entfernen und Korb aus Ölbecken nehmen. Reinigen Sie das Ölbecken, den Frittierkorb sowie allfälliges weiteres Zubehör mit einem Lebensmittel verträglichen Reinigungsmittel. ABLASSHAHN SCHLIESSEN. Ölbecken bis zur Markierung MAX mit Frittieröl auffüllen oder Frittierfett auf die Heizelemente legen. Die Niveaumarkierung (MIN/MAX) ist auf Seitenwand des Ölbeckens zu sehen. Achtung: Bei Fettgebrauch auf Position Fettschmelzzyklus immer Fisch- oder Heizkörpergitter entfernen. Fett muss in direktem Kontakt mit dem Heizkörper sein.5 Bedienung der Friteuse

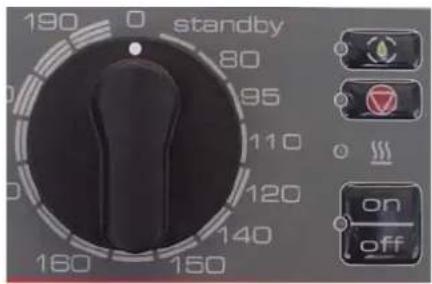

5.2 Bedienen der Steuerung

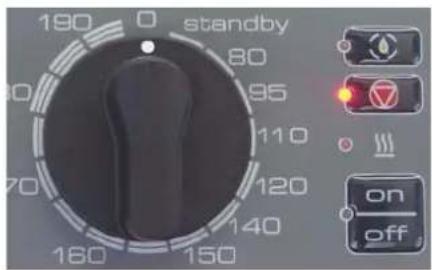

Nach dem anschliessen an das Stromnetz muss der Sicherheitsthermostat initialisiert werden.

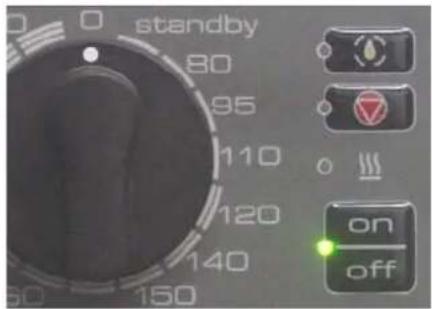

Mit der EIN Taste wird das Bedienpanel unter Spannung gesetzt. Die grüne LED Lampe signalisiert dass das Panel Betriebsbereit ist.

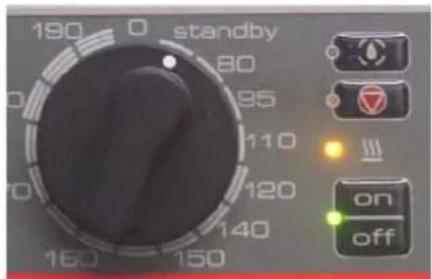

Die „Standby“ Position ist gleichzeitig der Fettschmelzzyklus. Dieser ermöglicht Fett / Oel schonend auf 60°C aufzuheizen. Die Heizung wechselt zwischen einer Heiz- und Ruhephase. Somit wird Fett schonend verflüssigt und Fett / Oel ohne Rauchentwicklung aufgewärmt und deren Lebensdauer erhöht. Die Orange LED „Heizmodus“ blickt während der Aufheizphase. Sobald die Endtemperatur erreicht ist bleibt das LED konstant.

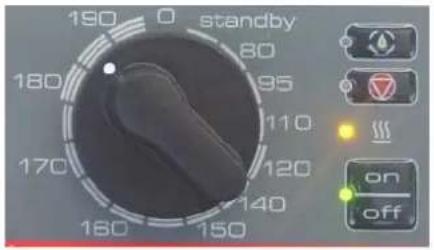

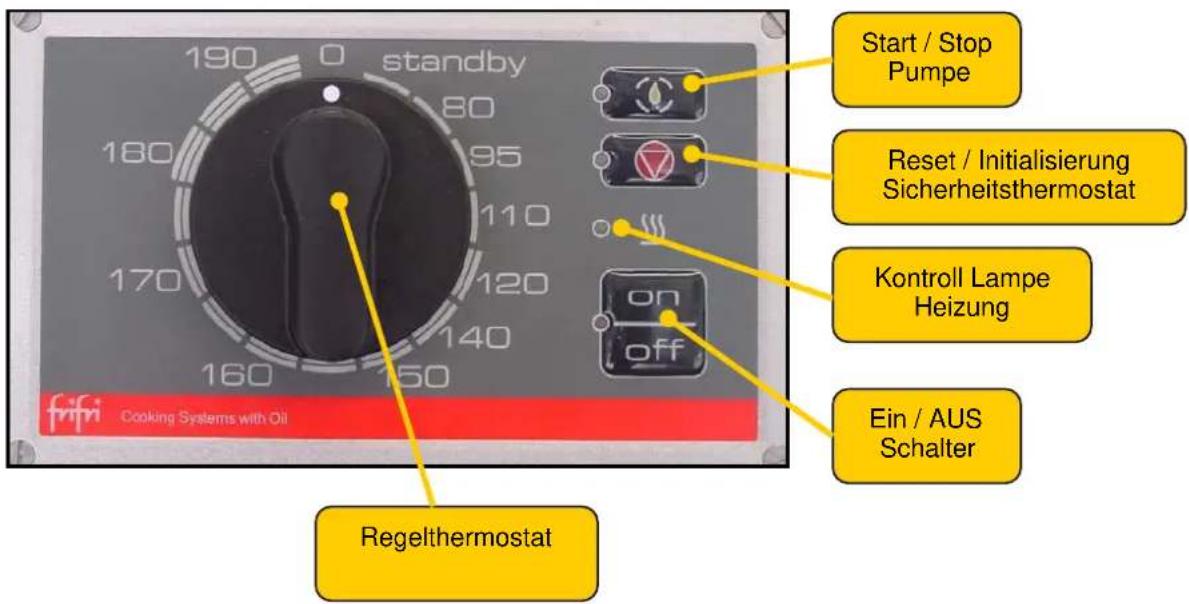

Ein / AUS Schalter Kontroll Lampe Heizung Reset / Initialisierung Sicherheitsthermostat Start / Stop Pumpe RegelthermostatDie Anwahl der gewünschten Frittiertemperatur erfolgt mittels drehen des Wahlschalters auf eine . Hinweis: Die Funktion „Standby“ läuft automatisch im Hintergrund ab auf 60°C und heizt erst danach mit voller Leistung auf die eingestellte Temperatur. Die Orange LED „Heizphase“ blinkt während dem aufheizen. Sobald die eingestellte Temperatur erreicht ist, wird die LED fix.

Zum Abschalten der Friteuse: . Drehen sie den Wahlschalter in Position „0“ . Drücken Sie die „OFF“ Taste. Die grüne LED erlischt und das Bedienpanel ist nun ausser Betrieb.

Hinweis: Bei jeder Handhabung des Steuerkastens muss das Bedienpanel ausser Betrieb sein.6. Reinigung, Unterhalt

6.1 Reinigungsarbeiten, täglich oder je nach Einsatzdauer des Gerätes

ACHTUNG Ausschliesslich nichtätzende, nichtscheuernde Reiniger verwenden. Ausschliesslich nichtscheuernde Lappen verwenden. Ausschliesslich Reiniger verwenden, welche im Lebensmittelbereich zugelassen sind. Reinigungsarbeiten immer erst durchführen, wenn das Frittieröl und die Friteuse auf eine Temperaturniveau abgekühlt haben bei dem keine Verbrennungen entstehen können. Reinigungsbereich Reinigungsarbeiten Äussere Flächen und Abdeckungen Mittels feuchtem Lappen reinigen Bedientableau inklusive aller Bedienelemente Mittels feuchtem Lappen reinigen Schnellkupplung (Option Pumpe) Reinigungsmittel/ Heisses Wasser Fritierbecken Reinigungsmittel/ Heisses Wasser Fritierkorb Spülmaschine/ Heisses Wasser Fritierkorbhalter Spülmaschine/ Heisses Wasser Fritierölbeckenabdeckung Spülmaschine/ Heisses Wasser Innere Flächen und Abdeckungen Mittels feuchtem Lappen reinigen Anschlusskabel Mittels feuchtem Lappen reinigen Ölauffangbehälter Spülmaschine/ Heisses Wasser Fritteusenumfeld Säubern Sie mit harter und weicher Bürste und feuchten Tüchern und befolgen Sie Spezialanweisungen wenn notwendig

6.2 Intervalle des Frittierölwechsel

Filtrieren Täglich bzw. je nach Gebrauchsintensität Erneuern - Auswechseln Je nach Abnutzung und Sättigung

6.3 Periodische Kontrollen

Ölauffangbehälter Sauberkeit, Füllstand Frittierölqualität Gemäss Hygienevorschriften Frittierbecken Sauberkeit, abgesunkene Fritiergutreste Einlaufbogen und Schnellkupplung Sauberkeit, Funktion, Dichtheit Tauchheizung Oberfläche

Wir empfehlen einen regelmässigen Unterhalt durch einen Kundendienst machen zu lassen, je nach Gebrauchsintensität des Gerätes. Gelegentlicher Gebrauch Weniger als 8 h pro Tag Einen Unterhaltsdienst pro Jahr Mittlerer Gebrauch 8 bis 12 h pro Tag 1 bis 2 Unterhaltsdienste pro Jahr Intensive Nutzung Mehr als 12 h pro Tag 1 Zwischenservice sowie einen Basisdienst pro Jahr

Wenden Sie sich bei Betriebsstörungen an ihren Händler oder an die nächste Servicestelle. Vermeiden Sie aber Fehlmeldungen und prüfen Sie deshalb vor Anforderung eines Monteurs, ob - die Sicherungen der elektrischen Zuleitung intakt sind - der Stecker eingesteckt ist - der Apparat richtig in Betrieb gesetzt wurde - Oelstand kontrollieren, eventuell unter MIN-Markierung Wichtig ! Bitte geben Sie bei jeder Meldung an die Servicestelle den Apparatetyp und die Apparatenummer an, die Sie auf dem Datenschild am Panel hinter der Türe finden.2. Exécutions, variantes et mesures Friteuses sur pieds :
