BEDIENUNGSANLEITUNG VVG6B2P20 VIVA

Rost
2 Bedienknebel
Sparbrenner bis 1 kW

4 Normalbrenner bis 1,75 kW
5 Schnellbrenner bis 3 kW
6 Mini-Wok-Brenner bis 3,3 kW

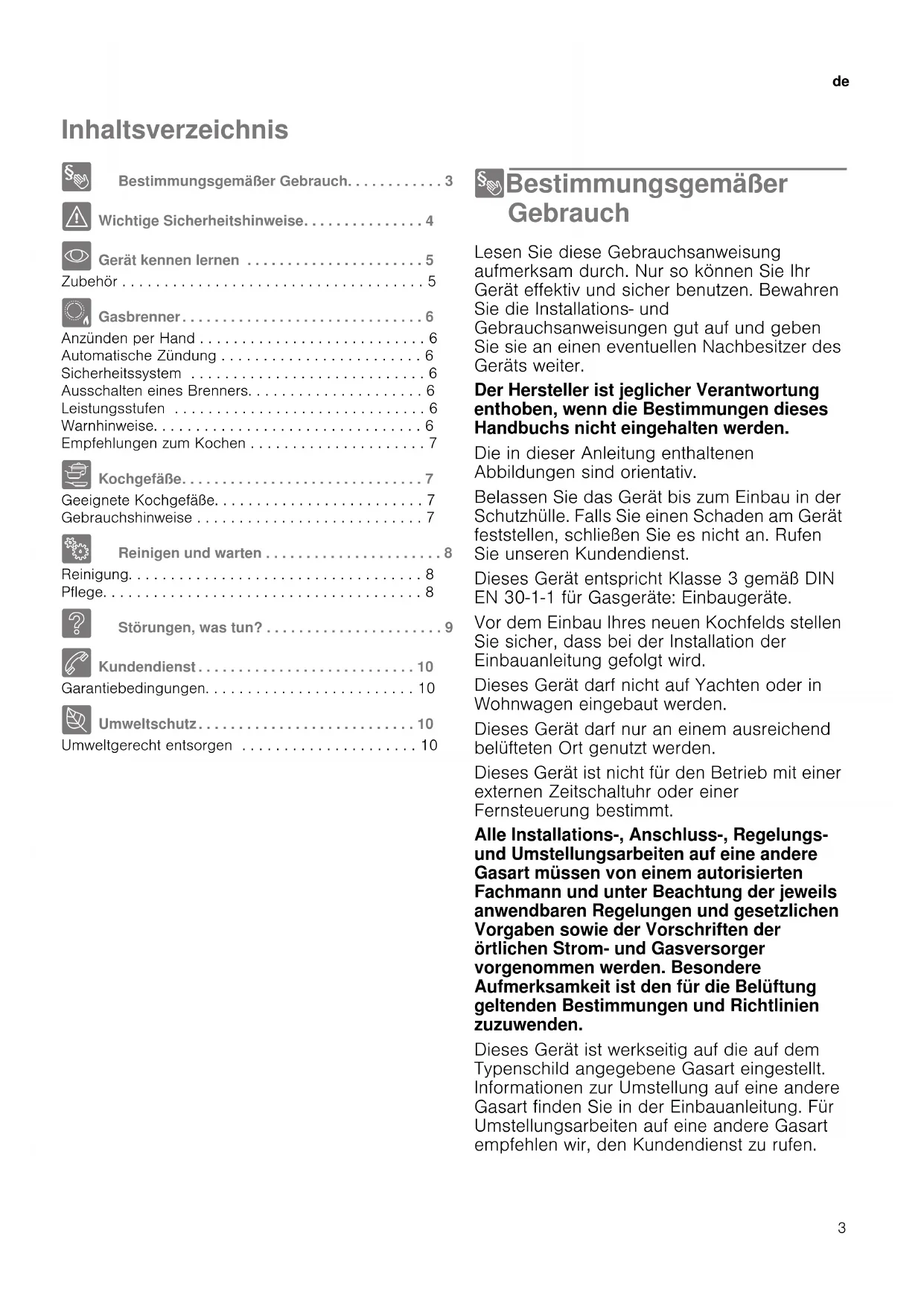

Bestimmungsgemäß Gerbrauch. 3

Wichtige Sicherheitshinweise. 4

Gerat kennen lernen 5

Zubehor 5

Gasbrenner 6

Anzünden per Hand 6

Automatische Zündung 6

Sicherheitsystem 6

Ausschalten eines Brenners. 6

Leistungsstufen 6

Warnhinweise. 6

Empfehlungen zumKochen 7

Kochgefae. 7

Geeignete Kochgefabe. 7

Gebrauchshinweise 7

Reinigen und warten 8

Reinigung. 8

Pflege. 8

Garantiebedingungen. 10

Umweltschutz 10

Umweltgerecht entsorgen 10

Bestimmungsgemäßer Gebrauch

Lesen Sie diese Gebrauchsanweisung aufmerksam durch. Nur so konnen Sie Ihr Gerät effektiv und sicher benutzen. Bewahren Sie die Installations- und Gebrauchsanweisungen gut auf und geben Sie sie an einen eventuellen Nachbesitzer des Geräts weiter.

Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen theses Handbuchs nicht eingehalten werden.

Die in dieser Anleitung enthalten Abbildungen sind orientativ.

Belassen Sie das Gerät bis zum Einbau in der Schutzhülle. Falls Sie einen Schaden am Gerät feststellen, schreiben Sie es nicht an. Rufen Sie unseren Kundendienst.

Dieses Gerät entspricht Klasse 3 gemäß DIN EN 30-1-1 für Gasgeräte: Einbaugeräte.

Vor dem Einbau Ihres neuen Kochfelds stellen Sie sicher, dass bei der Installation der Einbauanleitung gefolgt wird.

Dieses Gerätarf nicht auf Yachten oder in.
Wohnwagen eingebaut werden.

Dieses Gerätarf nur an einem ausreichend belufteten Ort genutzt werden.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Alle Installations-, Anschluss-, Regelungs- und Umstellungsarbeiten auf eine andere Gasart müssen von einem autorisierten Fachmann und unter Beachung der jeweils anwendbaren Regelungen und gesetzlichen Vorgaben sowie der Vorschriften der ortlichen Strom- und Gasversorger vorgenommen werden. Besondere Aufmerksamkeit ist den für die Belüftung geltenden Bestimmungen und Richtlinien zuzuwendenden.

Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Informationen zur Umstellung auf eine andere Gasart finden Sie in der Einbauanleitung. Für Umstellungsarbeiten auf eine andere Gasart empfehlen wir, den Kundendienst zu rufen.

Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Benutzen Sie das Gerät nur zum Kochen, niemals als Heizgerät. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Während des Betriebs, sollte das Gerät nicht unbeaufsichtigt gelassen werden.

Verwenden Sie keine Abdeckungen oder Kindersicherungen, die nicht vom Hersteller des Kochfelds empfohlen werden. Es kann zu Unfällen kommt, beispelsweise durch Überhitzung, Entflammung oder Ablösung von Materialteilen.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.

Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung)dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Wichtige

Sicherheitshinweise

Warning - Gefahr der Verpuffung!

Bei Ansammlung von unverbrannten Gas in geschlossenen Räumen besteht Verpuffungsgefahr. Das Gerät nicht der Zugluft aussetzen. Die Brenner konnen sonst ausgehen. Lesen Sie die Warnhinweise bezüglich der Funktionseise der Gasbrenner aufmerksam durch.

Warnung - Vergiftungsgefahr!

Die Benutzung eines Gaskochgerats erzeugt in dem Raum, in dem es betrieben wird, Wärme, Feuchtigkeit und Verbrennungskprodukte. Stellen Sie safer, dass die Küche gut durchlütet ist, vor allem wenn das Kochfeld in Betrieb ist: halten Sie die natürlichen Belüftungsöffnungen frei oder installieren Sie eine mechanische Belüfung (Abzugshaube). Ein langer und dauerhafter Betrieb des Geräts kann eine zusätzliche oder effizientere Belüfung erfordern: öffnen Sie ein Fenster oder erhöhen Sie die Leistung der Abzugshaube.

Warning - Verbrennungsgefahr!

Kochstellen und deren Umgebung werden sehr heiß. Berühren Sie niemals bereits Oberflächen. Halten Sie Kinder unter 8 Jahren fern.

• Wenn die Flüssiggasflasche nicht senkrecht steht, kann flüssiges Propan/Butan in das Gerät gelangen. Dabei können hefty Stickflammen an den Brennern austreten. Bauteile können beschädigt und mit der Zeit undicht werden, so dass unkontrolliert Gas austritt. Beides kann zu Verbrennungen führen. Flüssiggasflaschen immer in senkrechter Position verwenden.

Warnung - Brandgefahr!

Die Kochstellen werden sehr heißt. Brennbare Gegenstände niemals auf das Kochfeld stellen. Keine Gegenstände auf dem Kochfeld abstellen.

Lagern Sie keine atzenden chemischen Reinigungsmittel oder Produkte, Dampfreiniger, brennbare Materialien oder andere Produkte, die keine Lebensmittel sind, unter thisem Haushaltsgerät bzw. benutzen Sie diese nicht in unmittelbarer Höhe.

• Überhitztes Fett oder Öl ist leicht entzündlich. Entfernen Sie sich nicht, wenn Sie Fett oder Öl erhitzen. Falls sich Fett oder Öl entzündet,löschen Sie das Feuer nicht mit Wasser.Decken Sie das Kochgefãz zum Ersticken der Flamme mit einem Deckel ab und schalten Sie die Kochstelle aus.

Warning - Verletzungsgefahr!

Kochgefäbe, die beschädigt sind, die nicht die richtige Großa aufweisen, deren Rand über das Kochfeld hinausragt oder die schlecht aufgestellt sind, konnen schwere Schäden verursachen. Beachten Sie die Tipps und Warnhinweise zu den KochgefäBen.
- Beim Auftreten einer Störung stellen Sie die Gas- und Stromzufuhr des Geräts ab. Für Reparaturarbeiten rufen Sieitte unseren Kundendienst.
- Nehmen Sie keine Arbeiten im Geräteinneren vor. Gegebenenfalls rufen Sieitte unseren Kundendienst.
Falls sich ein Bedienknebel nicht drehen lasst, versuchen Sie es nicht gewaltsam. Rufen Sie unverzüglich den Kundendienst, damit erihn repariert oder austauscht.

Warning - Stromschlaggefahr!

Benutzten Sie keine Dampfreiniger zur Reinigung des Geräts.

Gerät kennen lernen

In der Modellübersicht finden Sie Ihr Gerät mit den Brennerleistungen. Seite 2

Zubehör

Das folgende Zubehör kann beim Kundendienst erworben werden:

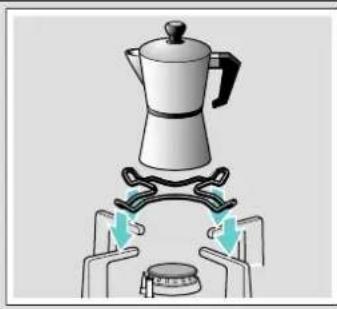

Zusatzträger für Espressokocher

Nur fur den Gebrauch von Kochgeschirr mit weniger als 12 cm Bodendurchmesser auf dem kleinsten Brenner.

Simmer Plate

Dieses Zubehörteil dient zur Warmereduizierung bei Verwendung der niedrigsten Leistungsstufe.

Lagen Sie das Zubehörteil mit den Ausbuchtungen nach oben auf den Rost, und nie direkt auf den Brenner. Stellen Sie das Kochgebung mittig auf das Zubehörteil.

Simmer Cap

Brenner, der ausschließlich dem Kochen mit minimaler Leistung dient. Für die Benutzung muss der Sparbrenner herausgezogen und durch den Brenner Simmer Cap ersetzl werden.

Der Hersteller übernimmt für die fehlende oder fehlerhafte Verwendung dieser Zubehrorteile keine Verantwortung.

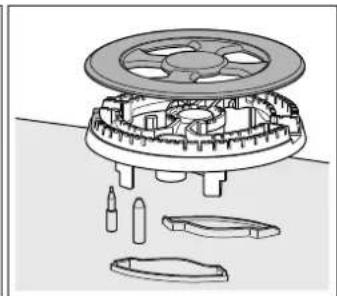

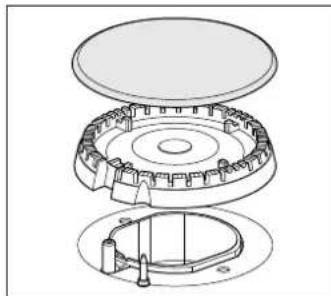

Gasbrenner

An jedem Bedienknebel ist der Brenner gekennzeichnet, der dadurch kontrolliert wird.

Für einen korrekten Betrieb des Gerats müssen sowohl die Roste als auch alle Brennerteile richtig aufliegen. Die Brennerdeckel nicht vertauschen.

Anzünden per Hand

1. Drucken Sie den Bedienknebel des gewählten Brenners hinein und drehen Sieihn nach links bis auf die gewünschte Position.
2. Nähern Sie dem Brenner einen Anzünder oder eine Flamme (Feuerzeug, Streichholz, usw.).

Automatische Zündung

Wenn Ihr Kochfeld über eine automatische Zündung verfügt (Zündkerzen):

1. Drucken Sie den Bedienknebel des gewählten Brenners hinein und drehen Sieihn nach links bis auf die maximale Position. Wahrend Sie den Bedienknebel gedrückt halten, werden Funken an allen Brennern geschlagen. Die Flamme wird entzündet.
2. Lassen Sie den Bedienknebel los.
3. Drehen Sie den Bedienknebel auf die gewünschte Position.

Falls die Flamme nicht gezündet wurde, drehen Sie den Bedienknebel zurück auf Aus und wiederholen Sie die Schritte. Halten Sie these Mal den Bedienknebel länger gedrückt (bis zu 10 Sekunden).

Warning - Gefahr der Verpuffung!

Wenn nach 15 Sekunden die Flamme nicht gezündet wurde, machen Sie den Brenner aus und öffnen Sie Tur oder Fenster. Warten Sie wenigerstens eine Minute, bevör Sie es erneut versuchen.

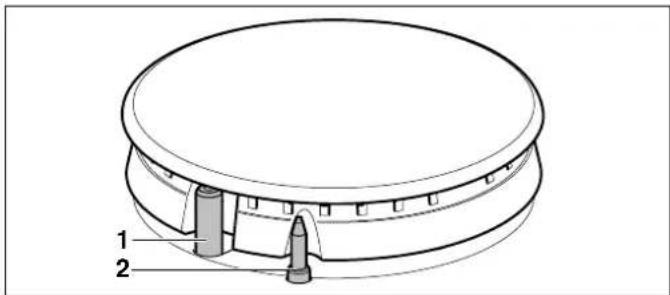

Sicherheitsystem

Ihr Kochfeld verfügt über ein Sicherheitssystem (Thermoelement), das den Gasaustritt verhindert, wenn die Brenner versehentlich ausgehen.

1 Zündkerze
2 Thermoelement

Um sicherzugehen, dass diese Vorrichtung aktiv ist:

1. Entzünden Sie den Brenner wie gewohnt.
2. Halten Sie den Bedienknebel weiterhin während 4 Sekunden nach dem Anzünden der Flamme fest gestruckt.

Ausschalten eines Brenners

Drehen Sie den betreffenden Bedienknebel nach rechts, bis die Position 0 erreicht ist.

Leistungsstufen

Zwischen maximaler und minimaler Position können Sie durch die stufenlose Regelung bereits die Leistung einstehen, die Sie benötigen.

Position	Bedienknebel aus
Große Flamme	Größte Öffnung bzw. Leistung und elektrische Zündung
Kleine Flamme	Kleine Öffnung bzw. Leistung

Warnhinweise

Ein leises Summen während des Betriebs der Brenner ist normal.

Während des ersten Gebrauchs ist es normal, dass Gerüche frei werden. Das stellt kein Risiko bzw. keinen Defekt dar. Die Gerüche verschwinden mit der Zeit.

Eine orangefarbene Flamme ist normal. Sie entstehen durch in der Luft befindlichen Staub, übergelaufene Flüssigkeiten usw.

Wenn die Flamme des Brenners versehentlich ausgeht, drehen Sie den Bedienknebel des Brenners auf Aus und zünden Sie den Brenner für mindestens eine Minute nicht erneut an.

Einige Sekunden nach Abschalten des Brenners ist ein dumpfes Gerausch zu horen. Dies ist normal und bedeutet, dass das Sicherheitssystem deaktiviert wurde.

Achten Sie auf höchste Sauberkeit. Bei verschmutzten Zündkerzen Funktioniert das Anzüden nicht fehlerfrei.

Reinigen Sie sie regelmäßig mit einer klinen nicht metallischen Bürste. Achten Sie darauf, dass auf die Zündkerzen keine gewaltsamen Schläge ausgeübt werden.

Empfehlungen zum Kochen

Brenner Sehr stark - Stark	Mittel Niedrig
Wok-Brenner Kochen, Garen, Braten, Bräu-nen, Paellas, asi-atische Küche (Wok).	Aufwärmen und warmhalten: vor-bereitete Gerichte, Fertiggerichte
Schnellbrenner Schnitzel, Steak, Omelett, Bratgut	Reis, Béchamel, Ragout	Dampfgaren: Fisch, Gemüse
Normalbrenner Dampfkartof-feln, frisches Gemüse, Ein-töpfe, Nudeln	Wiederaufwärmen und Warmhalten von bereits zubereiteten Gerichten und Zubereiten von schmackhaften Gerichen
Sparbrenner Kochen: Schmor-gerichte, Milch-reis, Karamell	Auftauen und langsam Kochen: Hülsenfrüchte, Obst, Tiefkühlg-richte	Schmelzen: Butter, Scho-kolade, Gelä-tine

KochgefäBe

Geeignete Kochgefabe

Brenner Mindestdurchmesser des Gefäßes	Höchstdurchmesser des Gefäßes
Wok-Brenner 22 cm - cm
Schnellbrenner 22 cm 26 cm
Normalbrenner 14 cm 20 cm
Sparbrenner 12 cm 16 cm

Gebrauchshinweise

Hinweis: Bei Nutzung mit bestimmten Pfannen oder Töpfen kann es zu einer vorübergehenden, leichten Verformung der Stahl-Kochfläche kommt. Das ist normal und wirkt sich nicht auf die Funktionsfähigkeit des Gerätes aus.

Folgende Empfehlungen halten Ihnen, Energie zu sparen und Schäden am Kochgeschirr zu vermeiden:

Verwenden Sie
Kochgefäße geeigneter
GröBe für den jeweiligen
Brenner.
Benutzen Sie keine
kleinen Kochgefäße auf
den groBen Brennern. Die
Flamme sollte die Seiten
der Kochgefäße nicht
berühren.

Benutzen Sie keine
verformten Kochgefasse,
die auf dem Kochfeld
nicht stabil stehen. Die
Gefäße können umkippen.
Benutzen Sie nur
Kochgefasse mit flachem
und dickem Boden.
Kochen Sie nicht ohne
Deckel oder wenn der
Deckel verschoben ist. Ein
großer Teil der Energie
wird verschwendet.

Stellen Sie das Kochgefä
mittig über den Brenner,
sonst kann das Gefä
umkippen.
Stellen Sie große Töpfenicht auf die Brenner inder Naeher Armaturen.
These konnten uberhitztund dadurch beschädigtwerden.

Stellen Sie die Töppe auf die Roste, niemals direkt auf die Brenner.

Vergewissern Sie sich vor der Benutzung, dass die Topfroste und die Deckel der Gasbrenner korrekt aufliegen.

Hantieren Sie vorsichtig mit den Gefäßen, die auf dem Kochfeld stehen. Schlagen Sie nicht auf das Kochfeld und stellen Sie keine schweren Gewichtete darauf.

Reinigen und warten

Reinigung

Ist das Gerät einmal abgekühlt, reinigen Sie es mit einem Schwamm, Wasser und Seite.

Reinigen Sie die Oberflächen der Brennereinzelteile nach jeder Benutzung und in kaltem Zustand. Auch die kleinsten Rückstände (überkochende Speisen, Fettspritzer, usw.) brennen sich in die Oberfläche ein und sind später nur schwer zu entfernen. Für eine richtige Flamme mussen die Löscher und Ritzen der Brenner sauber sein.

Das Bewegen einiger Kochgefäbe kann Metallspuren auf den Rosten hinterlassen.

Säubern Sie Brenner und Roste mit Seifenwasser und einer nicht metallischen Bürste.

Wenn die Roste Gummiauflagen haben, gehen Sie bei der Reinigung vorsichtig vor. Die Auflagen konnten sich losen und der Rost das Kochfeld zerkratzen.

Trocknen Sie immer alle Brenner und Roste.
Wassertropfen oder feuchte Zonen am Beginn des
Kochvorgangs können das Email beschädigen.

Nachdem die Brenner gereinigt und getrocknet sind, versichern Sie sich, dass die Deckel gut auf den Verteilern platziert sind.

Achtung!

Keine Dampfreiniger verwenden. Das Kochfeld kann dadurch beschädigt werden.

Pflege

Entfernen Sie übergelaufene Flüssigkeiten(sofort. So vermeiden Sie,dass Essensreste angeleben und Sie spare Muhe und Zeit.

Aufgrund der hohen Temperatures, denen sie ausgesetzt sind, kann sich am Wok-Brenner und an den Zonen aus Edelstahl (Fettauffangschale, Umgebung der Brenner usw.) die Farbe verändern. Das ist normal. Reinigen Sie diese Bereiche nach jeder Benutzung mit einem für Edelstahl geeigneten Produkt.

Es wird empfohlen, regelmäßig das Reinigungsmittel mit der Teilenummer 464524 zu verwenden, das über unseren Kundendienst erhältlich ist.

Achtung!

Das Reinigungsmittel für Edelstahlarf nicht im Bereich der Bedienteile verwendet werden. Die Kennzeichnung (Aufdruck) konnte verwischen.

Lassen Sie keine saurehaltigen Flüssigkeiten (Zitronensaat, Essig, usw.) auf das Kochfeld gelangen.

Störungen, was tun?

In einigen Fällen können aufgetretene Störungen leicht behoben werden. Bevor Sie den Kundendienst rufen, beachten Sie folgende Hinweise:

Störung Mögliche Ursache Lösung
Störung der allgemeinen Elektrik.	Sicherung defekt. Im Hauptsicherungskosten prüfen, ob die Sicherungdefekt ist und ggf. ersetzen.
	Die automatische Sicherung oder ein Fehlerstromschutz-schalter wurde ausgelösct.	Im Hauptbedienfeld prüfen, ob die automatische Siche-rung oder ein Fehlerstromschutzschalter durchgebranntist.
Die automatische Zündungfunktioniert nicht.	Zwischen den Zündkerzen und den Brennern können sich Reste von Lebensmitteln oder Reinigern befinden.	Der Zwischenraum zwischen Zündkerze und Brennermussauber sein.
	Die Brenner sind nass. Die Brennerdeckel sorgfältig trocknen.
	Die Brennerdeckel sind nicht richtig aufgelegt. Überprüfen, ob die Deckel richtig aufliegen.
	Das Gerät ist nicht oder falsch geerdet oder die Erdungist beschädigt.	Setzen Sie sich mit dem Elektroinstallateur in Verbindung.
Ungleichmäßige Brenner-flamme.	Die Brennerteile sind nicht richtig aufgelegt. Die Brennerteile richtig auf den entsprechenden Brennerauflegen.
	Die Ritzen des Brenners sind verschmutzt. Ritzen des Brenners säubern.
Der Gasfluss scheint nicht normal zu sein oder es tritt kein Gas aus.	Zwischengeschaltete Ventile sind geschlossen. Die möglichen Zwischengeschalteten Ventile öffnen.
	Bei Verwendung einer Gasflasche überprüfen, dass diese nicht leer ist. Gasflasche austauschen.
In der Küche richt es nach Gas.	Ein Gashahn ist offen. Gashähne schlieben.
	Schlechter Anschluss der Gasflasche. Anschluss der Gasflasche auf Dichtheit prufen.
	Mögliches Gasleck. Den Gashahn schlieben, den Bereich lüften und sofort einen für die Überprüfung und Zertifizierung der Installa-tion autorisierten Fachmann benachrichtigen. Das Gerät nicht benutzen, bis sichergestellt ist, dass es kein Gasleck an der Installation oder dem Gerät gibt.
Der Brenner schaltet sichsofort nach Loslassen desBedienknebels aus.	Sie haben den Bedienknebel nicht genugend langlegcdrückt.	Sobald der Brenner gezündet hat, den Bedienknebel noch eineugekunden gedrückt halten.
	Die Ritzen des Brenners sind verschmutzt. Ritzen des Brenners säubern.

Kundendienst

Wenn Sie unseren Kundendienst anrufen, halten Sieitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) des Gerats bereit. These Information entnehmer Sie dem Typenschild, das unter dem Kochfeld angebracht ist, und dem Etikett in der Bedienungsanweisung.

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienstverzeichnis.

Garantiebedingungen

Falls das Gerät wider Erwarten Schäden aufweisen oder ihre Qualitätsanforderungen nicht erfüllen sollente, setzen Sie uns davon sochnell wie möglich in Kenntnis. Zur gultigen Einösung der Garantie darf das Gerät nicht unbefugt manipuliert bzw. benutzt worden sein.

Die Garantiebedingungen werden von unserer Vertrieb im Land des Gerätekaufs festgelegt. Detaillierte Informationen erhalten Sie in den Verkaufsstellen. Um die Garantie in Anspruch erhönen zu können, müssen Sie den Kaufbeleg für das Gerät vorweisen.

Wir behalten uns das Recht auf Änderungen vor.

Umweltschutz

Wenn sich auf dem Typenschild des Geräts das Symbol befindet, beachten Sie folgende Hinweise.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Die Verpackung Ihres Geräts besteht aus Materialien, die notwendig sind, um einen wirksamen Schutz beim Transport zu garantieren. Diese Materialien sind vollständig wiederverwertbar und verringn damit die Umweltbelastung. So wie wir können auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie folgende Ratschläge beachten:

Entsorgen Sie die Verpackung in einer Tonne für recyclingfähige Materialien.
- Machen Sie ein nicht mehr benutztes Gerät vor der Entsorgung unbrauchbar. Informieren Sie sich bei Ihrer örtlichen Verwaltung über die Adresse des nachsten Wertstoffhofs und liefern Sie Ihr Gerät Dort ab.
Schütten Sie verwendetes Bratfett oder Öl nicht in das Spülbecken. Sammeln Sie das Öl in einem verschliebaren Gefäß und geben Sie es bei einer Sammelstelle ab oder werfen Sie es, wenn dies nicht möglich ist, in die Mülltonne (so gelangt es auf eine kontrollierte Müldeponie - vermutlich nicht die Beste Lösung, doch wird so kein Wasser verschmutzt).
