BEDIENUNGSANLEITUNG KHV3321N ZANKER

Stel erst de kookstand in.

Sicherheitsinformationen 41

Sicherheitsanweisungen 42

Gerätebeschreibung 44

Täglicher Gebrauch 45

Tipps und Hinweise 47

Reinigung und Pflege	48
Fehlersuche 48
Montage 51
Technische Daten 52
Energieeffizienz 53

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speien.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Zugängliche Teile sind frei.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
  Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
- Versuchen Sie nicht einen Brand mit Wasser zulöschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
- Legen Sie keine Gegenstände auf dem Kochfeld ab.
- Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
- Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.
- Schalten Sie das Gerät(sofort ab, wenn Sie Risse auf der Glaskeramik-/ Glasfläche feststellen. Stromschlaggefahr!
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

Sicherheitsanweisungen

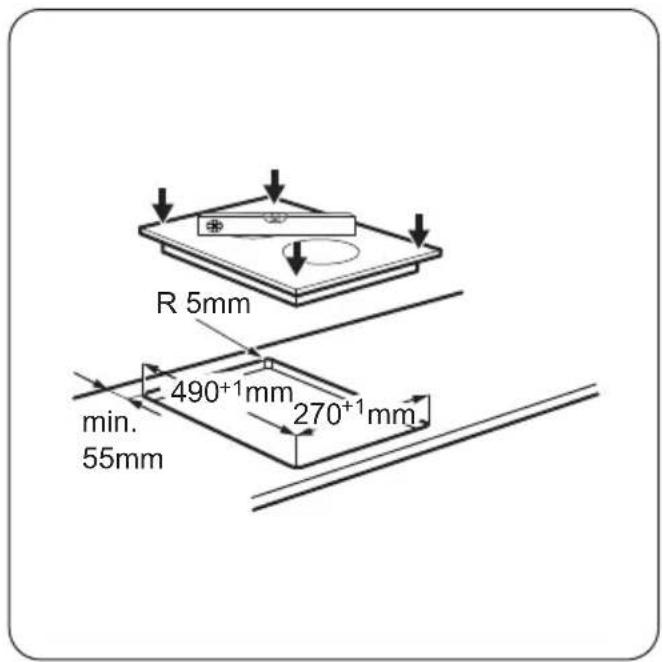

Montage

WARNING! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, dess es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

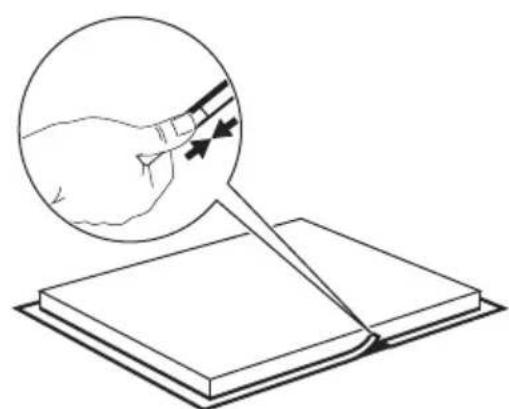

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direktiben einer Tur oder unter einem Fenster. So kann heiges Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

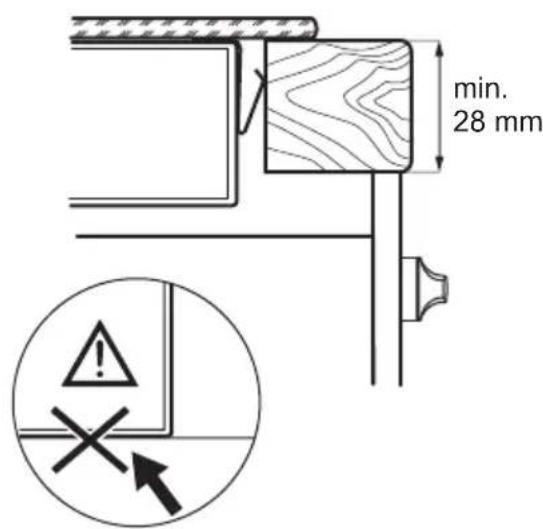

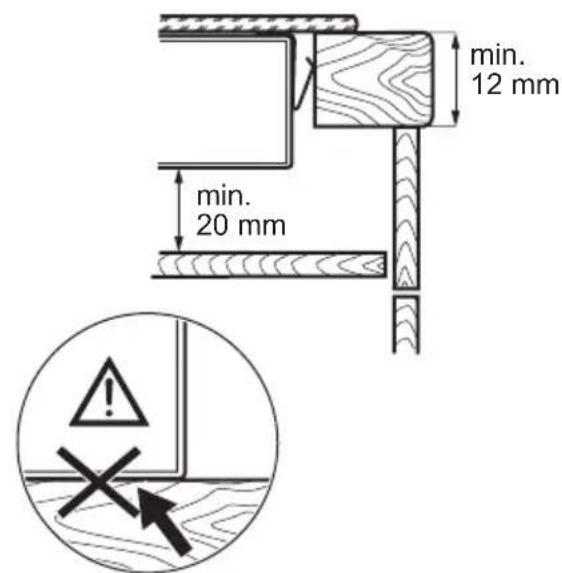

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heißt werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem

Gerät anzubRING, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

WARNING! Brand- und Stromschlaggefahren.

• Alle elektrischen Anschüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht losehangt oder sich verheddert.
• Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der

Netzstecker nicht mit dem bereits Gerät oder bereits Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfern werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschafter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführst sein.

Verwendung

WARNING! Verletzungs-, Verbrennungs- und Stromschlaggefahren.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Die Luftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Legen Sie kein Besteck und keine Topdeckel auf die Kochzonen. Sie werden welt.

• Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.

• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spanningsversorgung. Dies dient zur Vermeidung eines Stromschlags.
• Wenn Sie Nahrungsmittel in bereits Öl geben, kann diese spritzen.

WARNING! Brand- und Explosionsgesefahr!

• Erhitzte Öle und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Öl von diesen fern.
  Die von sehr heißtem Öl freigesetzten Dämpfe können eine Selfbstzündung verursichen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und schon bei niedrigeren Temperaturen mehr einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING! Das Gerät konnte beschädigt werden.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche konnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas-/ Glaskeramikoberfläche verkratzen. Hebben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen.

• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsvorsorgung.

• Reinigen Sie das Gerät nicht mit einem Wasseroder Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

WARNING! Verletzungs- und Erstickungsgefahr.

Gerätebeschreibung

• Für Informationen zur ordnungsgemäßen Entsorgung des Gerats wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
  Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

Kochfeldanordnung

1 Kochzone
2 Bedienfeld

Bedienfeldanordnung

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sensorfeld	Funktion Anmerkung
1	①	EIN/AUS Ein- und Ausschalten des Kochfeldes.
2	②	Tastensperre / Kindersicherung Verriegeln/Entriegeln des Bedienfelds.
3	II	STOP+GO Ein- und Ausschalten der Funktion.
4	◎	-Ein- und Ausschalten des äußerten Kreises.
5	-Kochstufenanzeige Zeigt die Kochstufe an.
6	-Kochzonen-Anzeigen des Timers	Zeigen an, für welche Kochzone die Zeit eingestellt wurde.
7	-Timer-Anzeige Zeigt die Zeit in Minuten an.
8	◎	-Ausbahlen der Kochzone.
9	+/-	-Erhöhen oder Verringern der Zeit.
10	+/-	-Einstellen der Kochstufe.

Anzeigen der Kochstufen

Display Beschreibung
0	Die Kochzone ist ausgescheltet.
1-9	Die Kochzone ist eingescheltet.
0	Die Funktion STOP+GO ist in Betrieb.
E + Zahl	Eine Störung ist aufgetreten.
H	Eine Kochzone ist noch frei (Restwärme).
L	Die Funktion Tastensperre /Kindersicherung ist in Betrieb.
-	Die Funktion Abschaltautomatik ist in Betrieb.

Restwärmeanzeige

WARNING! Es besteht Verbrennungsgefahr durch Restwärme.

Täglicher Gebrauch

WARNING! Siehe Kapitel Sicherheitshinweise.

Ein- und Ausschalten

Berühren Sie Sekunde lang, um das Kochfeld ein- oder auszuschalten.

Abschaltautomatik

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet.
• Nach dem Einsatz den Kochfelds wird keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertont und das Kochfeld schaltet ab. Entfern den Gegenstand oder reinigen Sie das Bedienfeld.
• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus.

Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:

6Stunden
-3-45Stunden
54Stunden
- 6 - 9 1,5 Stunden

Einstellen der Kochstufe

Berühren Sie, um die Kochstufeneinstellung zu erhöhen. Berühren Sie —, um die Kochstufeneinstellung zu verringn. Berühren Sie zum Ausschalten der Kochzone und gleichzeitig.

Ein- und Ausschalten der äußerten Heizkreise

Die Kochflächen können an die große des Kochgeschirrs angepasst werden.

Verwenden Sie das Sensorfeld:

Einschalten des äußeren Heizkreises: Berühren Sie das Sensorfeld. Die Kontrollampe leuchtet auf.

Ausschalten des äußerten Heizkreises: Berühren Sie das Sensorfeld, bis die Kontrollampe erlischt.

Timer

Kurzzeitmesser

Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.

Stellen Sie zuerst die Kochzone und dann die Funktion ein. Sie können die Kochstufe einstehen, bevor Sie die Funktion einstehen oder danach.

Auswahlen der Kochzone: Berühren Sie so oft, bis die Kontrollampe der gewünschten Kochzone aufleucht.

Einschalten der Funktion oder Ändern der Zeit:

Berühren Sie oder, um die Dauer für den Timer einzustellen (00 - 99 Minutes). Wenn die Kontrollampeder Kochzone langsam blinkt, wird die Zeit heruntergebnigt.

So wird die Restzeit angezeigt: Wahlen Sie die

Kochzone mit aus. Die Kontrollampe der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.

Ausschalten der Funktion: Wahlen Sie die Kochzone mit und berühren Sie. Die Restzeit wird auf 00 herunter gezahlt. Die Kontrollampe der Kochzone erlischt.

Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signalon und 00 blinkt. Die Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren Sie

Kurzzeitwecker

Sie können diese Funktion als Kurzzeit-Wecker benutzen, wenn das Gerät eingeschaltet ist und die Kochzonen nicht in Betrieb sind (die Kochstufenanzeige anziegt).

Einschalten der Funktion: Berühren Sie Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signalton und 00 blinkt.

Ausschalten des Signaltons: Berühren Sie

Die Funktion hat keine Auswirkung auf den Kochzonenbetrieb.

STOP+GO

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschalte.

Ist die Funktion eingeschaltet, lässt sich die Kochstufe nicht ändern.

Die Funktion unterbricht nicht die Uhrfunktionen.

Einschalten der Funktion: Berühren Sie II. [O leuchtet.

Ausschalten der Funktion: Berühren Sie die vorherige Kochstufe wird angezeigt.

Tastensperre

Sie können das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.

Stellen Sie zuerst die Kochstufe ein.

Einschalten der Funktion: Berühren Sie ①. Leuchtet 4 Sekunden. Der Timer bleibt eingeschaltet.

Ausschalten der Funktion: Berühren Sie die vorherige Kochstufe wird angezeigt.

These Funktion wird auch ausgeschelt, sobald das Kochfeld ausgeschelt wird.

Kindersicherung

These Funktion verhindert ein versehentliches Einsatz den Kochfelds.

Tipps und Hinweise

WARNING! Siehe Kapitel Sicherheitshinweise.

Kochgeschirr

Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

Kochgeschirr aus Stahlemaille oder mit Aluminium- oder Kupferböden kann Verfarbungen der Glaskeramikoberfläche verursachen.

Energie sparen

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

Zum Einschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie vier Sekunden. Leuchtet. Schalten Sie das Kochfeld mit aus.

Zum Ausschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie vier Sekunden. Leuchtet. Schalten Sie das Kochfeld mit aus.

Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Kochfeld mit ein. Die Kontrollampe leuchtet. Berühren Sie 4 Sekunden lang stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt benutzt werden. Wenn Sie das Kochfeld mit ① ausschalten, wird diese Funktion wieder eingeschaltet.

• Setzen Sie das Kochgeschirr vor dem Einsatz der Kochzone auf.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.
• Kochgeschirrboden und Kochzone sollenen gleich groß sein.

Anwendungsbeispiele zum Kochen

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Kochstufe Verwendung: Dauer		(Min.)	Hinweise
-1	Warmhalten von gegarten Speisen. Nach	Bedarf	Legen Sie einen Deckel auf das Koch-geschirr.
1 - 2 Sauce Hollandaise, Schmelzen von:Butter, Schokolade, Gelatine.		5 - 25 Gelegentlich umrähren.
Kochstufe Verwendung: Dauer		(Min.)	Hinweise
1 - 2 Stocken: Lockere Omeletts, gehene Eier.		10 - 40 Mit Deckel garen.
2 - 3 Köcheln von Reis und Milchgerichten, Erhitzen von Fertigerchten.		25 - 50 Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwischen durch umruhren.
3 - 4 Dünsten von Gemüse, Fisch, Fleisch. 20 - 45 Einige Esslöfel Flüssigkeit hinzuge-ben.
4 - 5 Dampfgaren von Kartoffeln. 20 - 60 Max. ¼ l Wasser für 750 g Kartoffeln		verwenden.
4 - 5 Kochen großerer Speisemengen, Ein- topfgerichte und Suppen.		60 - 150 Bis zu 3 l Flüssigkeit plus Zutaten.
6 - 7 Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts.		Nach Bedarf	Nach der Hälfte der Zeit wenden.
7 - 8 Braten bei starker Hitze: Rösti, Lend- enstücke, Steaks.		5 - 15 Nach der Hälfte der Zeit wenden.
9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittie- ren von Pommes frites.

Reinigung und Pflege

WARNING! Siehe Kapitel Sicherheitshinweise.

Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Achten Sie immer daraufuf, dass der Boden des Kochgeschirrs sauber ist.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen Reinigungsschaber für Glas.

Fehlersuche

WARNING! Siehe Kapitel Sicherheitshinweise.

Reinigen des Kochfelds

• Folgendes muss�始entwerden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls konnen die Verschmutzungen das Kochfeld beschädigen. Den speziellen Reinigungsschaber schrag zur Glasfläche ansetzen und über die Oberfläche bewegen.
• Folgendes kann nach ausreichender Abkuhlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas Spülmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

Problem mögliche Ursache Abhilfe
Das Kochfeld kann nicht eingeschel- tet oder bedient werden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannings- versorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ord- nungsgemäß an die Spanningsver- sorgung angeschlossen ist. Neh- men Sie dazu den Anschlussplan zu Hilfe.
Die Sicherung hat ausgelöst. Vergewissem Sie sich, dass die Si-		cherung der Grund für die Störung ist. Lös die Sicherung wiederholt aus, wenden Sie sich an eine zuge- lassene Elektrofachkraft.
Schalten Sie das Kochfeld erneut		ein und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein.
Zwei oder mehr Sensorfelder wur- den具有良好 berührt.		Berühren Sie nur ein Sensorfeld.
Die Funktion STOP+GO ist in Be- trieb.		Siehe Kapitel „Täglicher Gebrauch".
Wasser- oder Fettspritzer befinden	sich auf dem Bedienfeld.	Wischen Sie das Bedienfeld ab.
Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Wenn das Kochfeld ausgeschaltet wird, ertönt ein akustisches Signal.	Mindestens ein Sensorfeld wurde bedeckt.	Entfernen Sie den Gegenstand von den Sensorfeldern.
Das Kochfeld wird ausgeschelt. Sie haben etwas auf das Sensorfeld ①gestellt.		Entfernen Sie den Gegenstand vom Sensorfeld.
Restwärmeanzeige erscheint nicht. Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war.		War die Kochzone lange genug ein- geschaltet, um heiß zu sein, wen- den Sie sich an den autorisierten Kundendienst.
Der äußere Heizkreis{lssst sich nicht einschalten.	Schalten Sie zuerst den inneren	Heizkreis ein.
Im Mehrkreis-Kochfeld befin- det sich ein dunkler Bereich.	Es ist normal, dass sich im Mehrk- reis-Kochfeld ein dunkler Bereich befindet.
Die Sensorfelder werden heiß. Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedie- nelemente gestellt.		Stellen Sie großees Kochgeschirr nach Möglichkeit auf die hinteren Kochzonen.
leuchtet auf.	Abschaltautomatik ist eingeschaltet. Schalten Sie das Kochfeld aus und wieder ein.

Problem Moggliche Ursache Abhilfe

leuchtet auf.

Die Funktion Kindersicherung oder Tastensperre ist in Betrieb.

Siehe Kapitel „Täglicher Gebrauch".

E und eine Zahl werden angezeigt.

EsistiefherimKochfeldaufgctreten.

Trennen Sie das Kochfeld eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. Wenn erneut aufleucht, wenden Sie an den autorisierten Kunden.

Wenn Sie das Problem nicht losen konnen...

Wenn Sie das Problem nicht selbst lösen konnen, wenden Sie sich an den Handler oder einen autorisierten Kundendienst. Geben Sie die Daten an, die Sie auf dem Typenschild finden. Geben Sie damit den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an. Vergewissem Si esich, dass Sie das Kochfeld richtig bedient haben. Wenn Sie

das Gerat falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

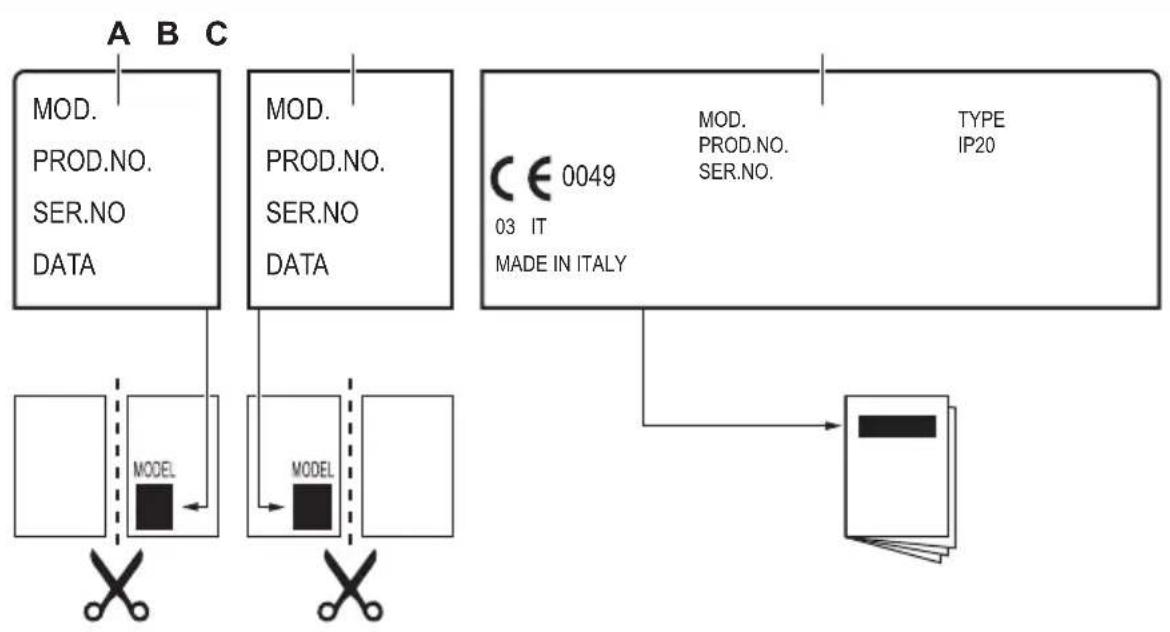

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A) Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden).
B) Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C) Kleben Sieihn auf die Gebrauchsanleitung.

WARNING! Siehe Kapitel Sicherheitschinweise.

Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell

Produktnummer

(PNC)

Seriennummer

Einbau-Kochfelder

Einbau-Kochfelder)durfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

Anschlusskabel

• Das Kochfeld wird mit Anschlusskabel gefelert.

Montage

• Ersetzen Sie ein defektes Netzkabel durch ein Netzkabel des folgenden oder eines higheren Typs: H05BB-F Tmax 90^ . Wenden Sie sich an den Kundendienst.

Anbringen der Dichtung

1. Reinigen Sie die Arbeitsplatte um den Ausschnittbereich.
2. Bringen Sie das mitgelieferte Dichtungsband umlaufend auf der Unterseite des Kochfelds entlang des äußerten Randes der Glaskeramikscheibe an. Dehnen Sie es nicht. Stellen Sie safer, dass sich die Enden des Dichtungsbands in der Mitte auf einer der Seiten des Kochfeld befinden.
3. Geben Sie einige mm hinzu, wenn Sie die Länge des Dichtungsbands zuschneiden.
4. Drücken Sie die beiden Enden des Dichtungsbands zusammen.

Technische Daten

Technische Daten der Kochzonen

Kochzone Nennleistung (hochste Kochstufe) [W] Durchmesser der Kochzone [mm]

Vorne Mitte 1200 145

Hinten Mitte 700/1700120/180

Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr dessen Durchmesser größer als der der Kochzone ist.

Produktinformationen gemäß EU 66/2014

Modellidentifikation KHV3321N
Kochfeldtyp Einbau-Kochfeld
Anzahl der Kochzonen 2
Heiztechnologie Kochzone mit		Strahlungsbehei-zung
Durchmesser derkreisförmigen Kochzonen (Ø) Vorne Mitte	Hinten Mitte	14,5 cm
		18,0 cm
Energieverbrauch pro Kochzone (EC electric cooking) Vorne Mitte	Hinten Mitte	202,3 Wh/kg
		177,7 Wh/kg
Energieverbrauch des Kochfelds (EC electric hob) 190,0 Wh/kg

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften

Energie sparen

Beachten Sie folgende Tipps, um beim tätiglichen Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprichenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesen Symbol

• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
• Der Boden des Kochgeschirrs sollen denselben Durchmesser wie die Kochzone haben.
• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf die Kochzone.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

www.electrolux.com/shop
