BEDIENUNGSANLEITUNG HTC 2433 HD XORO

Spezifikationen Allgemeine Spezifikationen............................................................................................ 67 Erlaubte Pixelfehler........................................................................................................ 67 Informationen zur Gewährleistung…………………………………………………………..68HTC 2233HD/2433HD 5 Deutsch SICHERHEITSHINWEISE Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen im Geräte- gehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden. Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktions- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung. DIESES GERÄT ERFÜLLT DIE ANFORDERUNGEN DES PARAGRAFEN 15 DER FCC-VERORDNUNG. ZUM BETRIEB DES GERÄTS MÜSSEN FOLGENDE BEDIN- GUNGEN ERFÜLLT SEIN: (1) DIESES GERÄT DARF KEINE SCHÄDLICHE INTER- FERENZ VERURSACHEN, UND (2) DIESES GERÄT MUSS SÄMTLICHE EMPFAN-

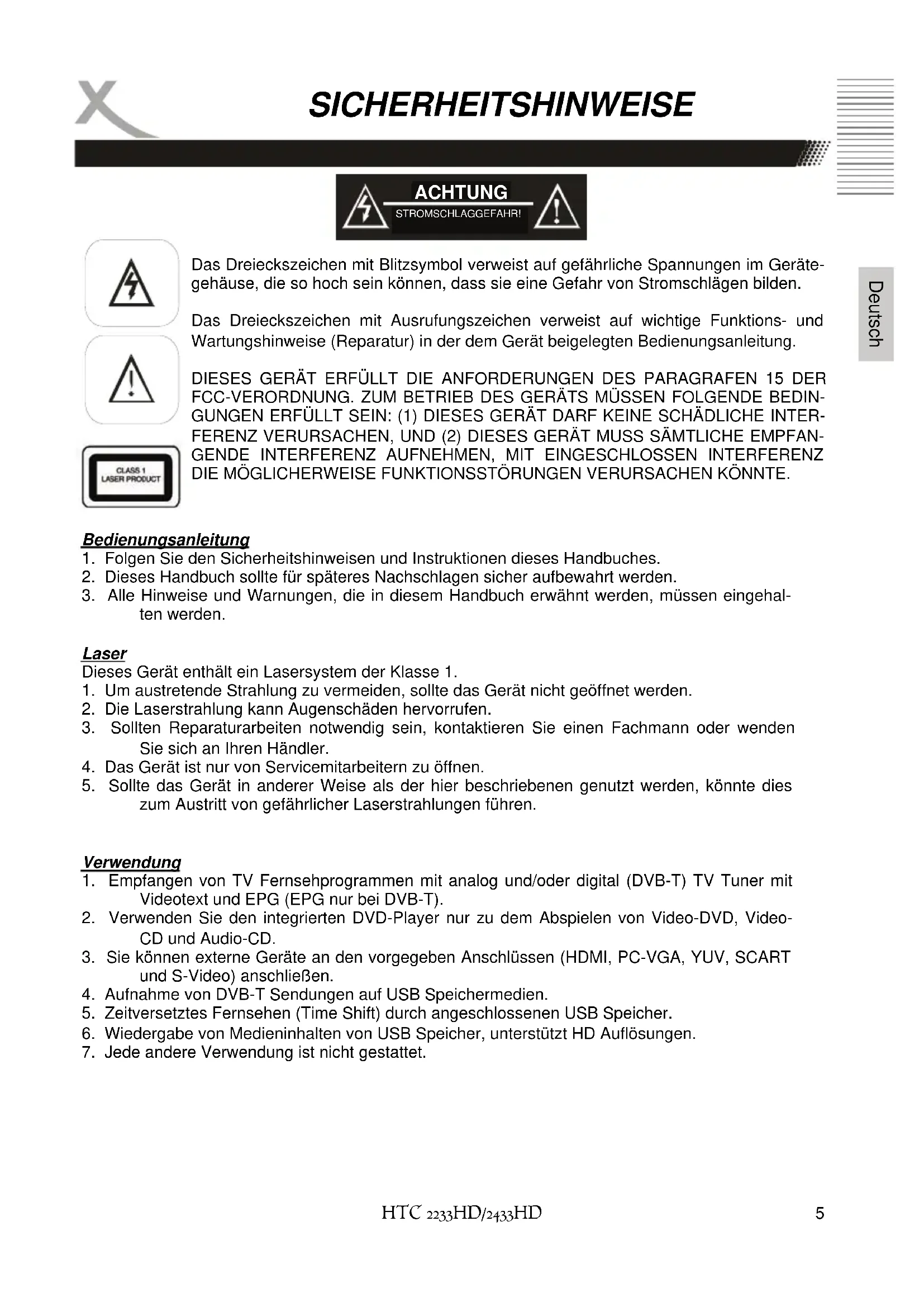

GENDE INTERFERENZ AUFNEHMEN, MIT EINGESCHLOSSEN INTERFERENZ

DIE MÖGLICHERWEISE FUNKTIONSSTÖRUNGEN VERURSACHEN KÖNNTE. ACHTUNG STROMSCHLAGGEFAHR! Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.

2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.

3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehal-

ten werden. Laser Dieses Gerät enthält ein Lasersystem der Klasse 1.

1. Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.

2. Die Laserstrahlung kann Augenschäden hervorrufen.

3. Sollten Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden

Sie sich an Ihren Händler.

4. Das Gerät ist nur von Servicemitarbeitern zu öffnen.

5. Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könnte dies

zum Austritt von gefährlicher Laserstrahlungen führen.

1. Empfangen von TV Fernsehprogrammen mit analog und/oder digital (DVB-T) TV Tuner mit

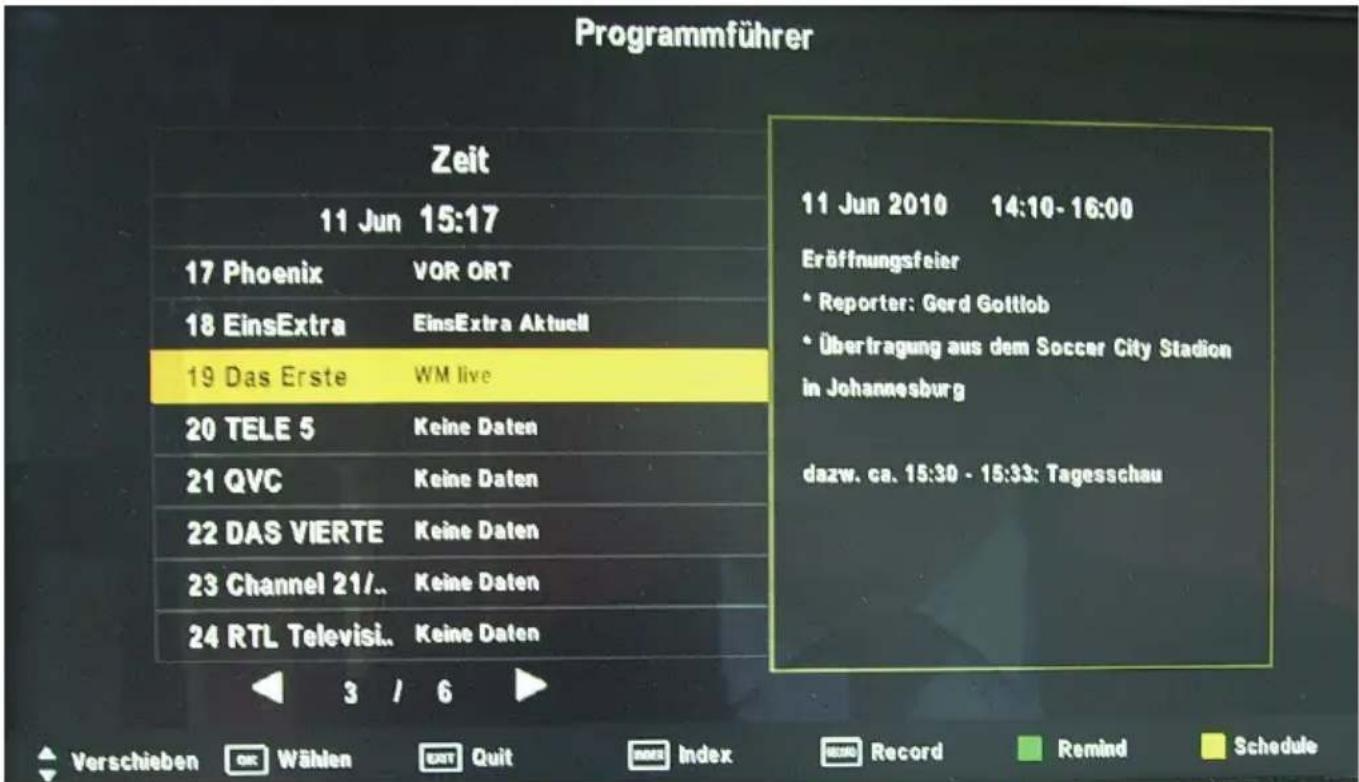

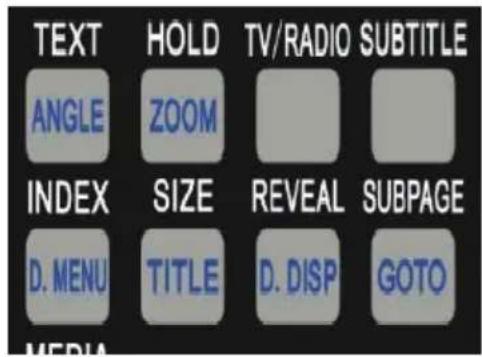

Videotext und EPG (EPG nur bei DVB-T).

2. Verwenden Sie den integrierten DVD-Player nur zu dem Abspielen von Video-DVD, Video-

3. Sie können externe Geräte an den vorgegeben Anschlüssen (HDMI, PC-VGA, YUV, SCART

und S-Video) anschließen.

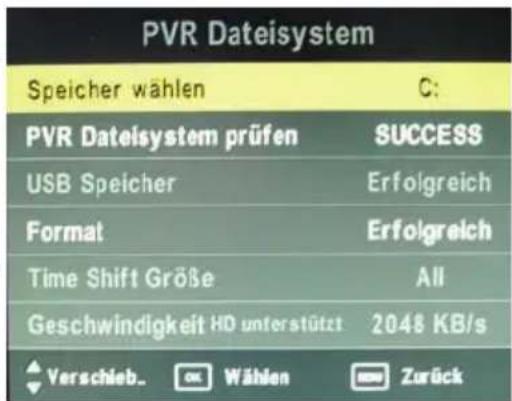

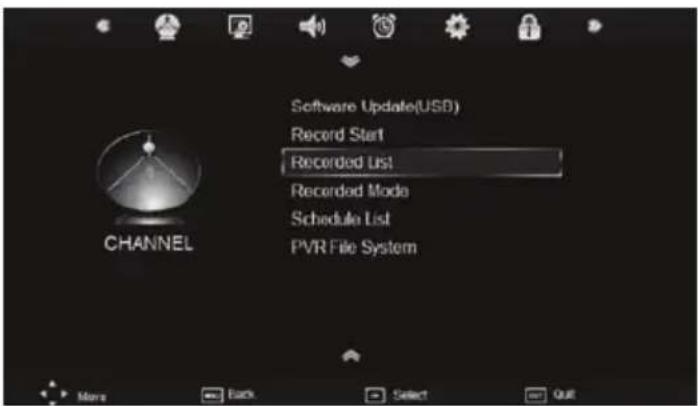

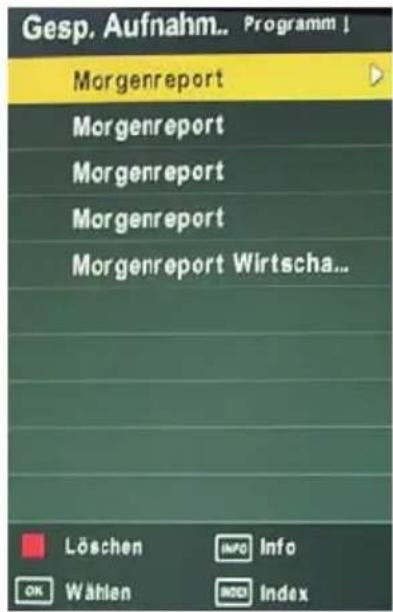

4. Aufnahme von DVB-T Sendungen auf USB Speichermedien.

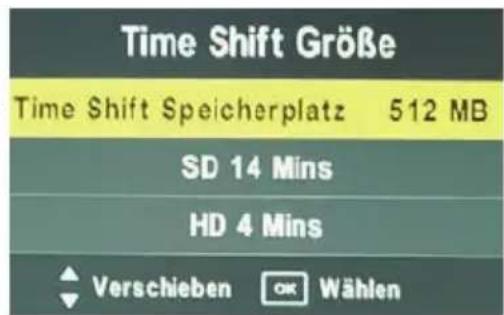

5. Zeitversetztes Fernsehen (Time Shift) durch angeschlossenen USB Speicher.

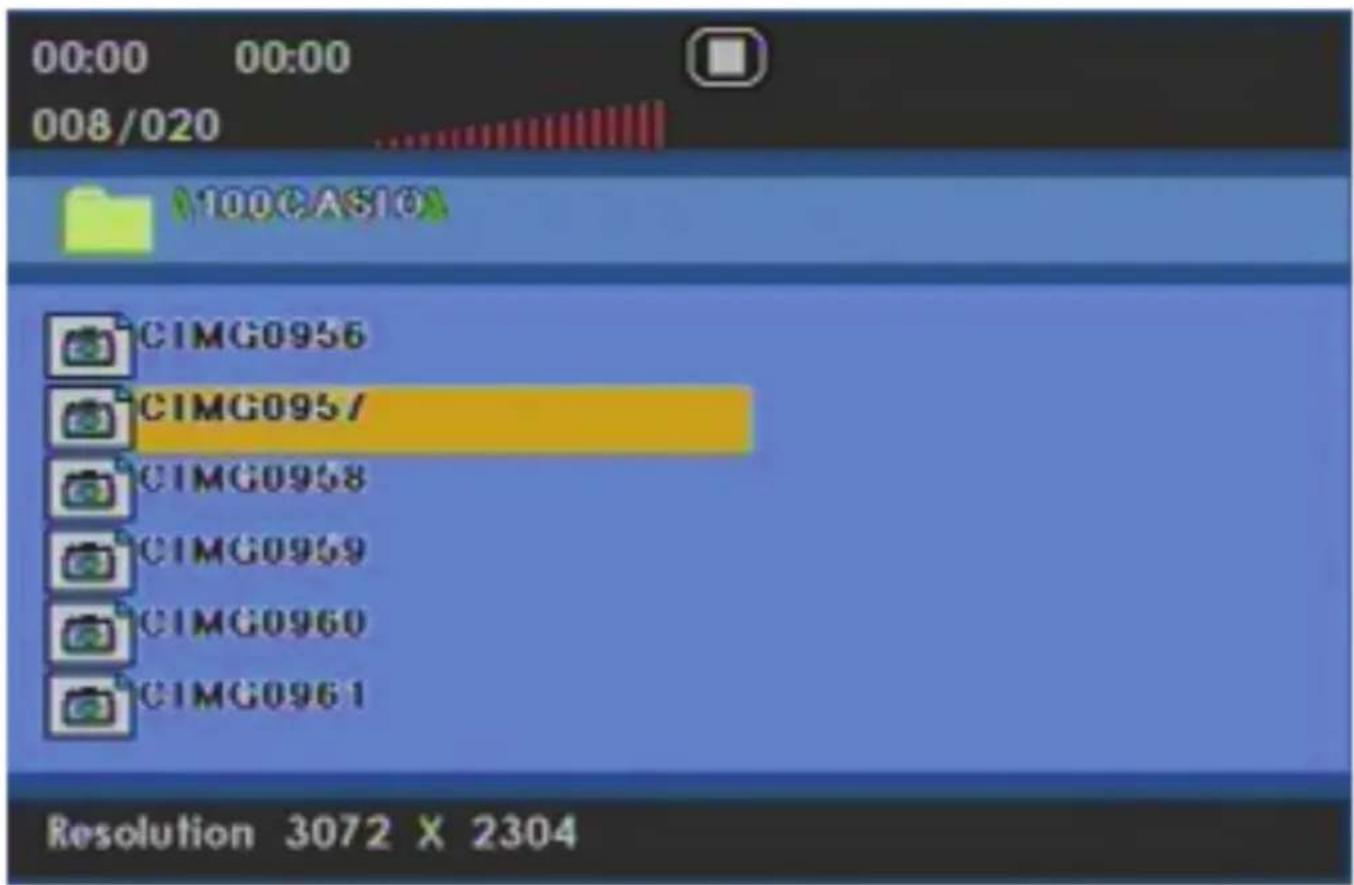

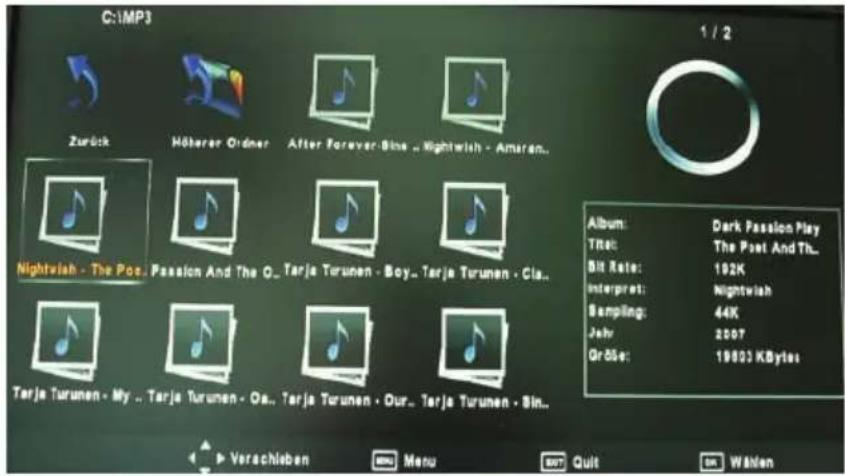

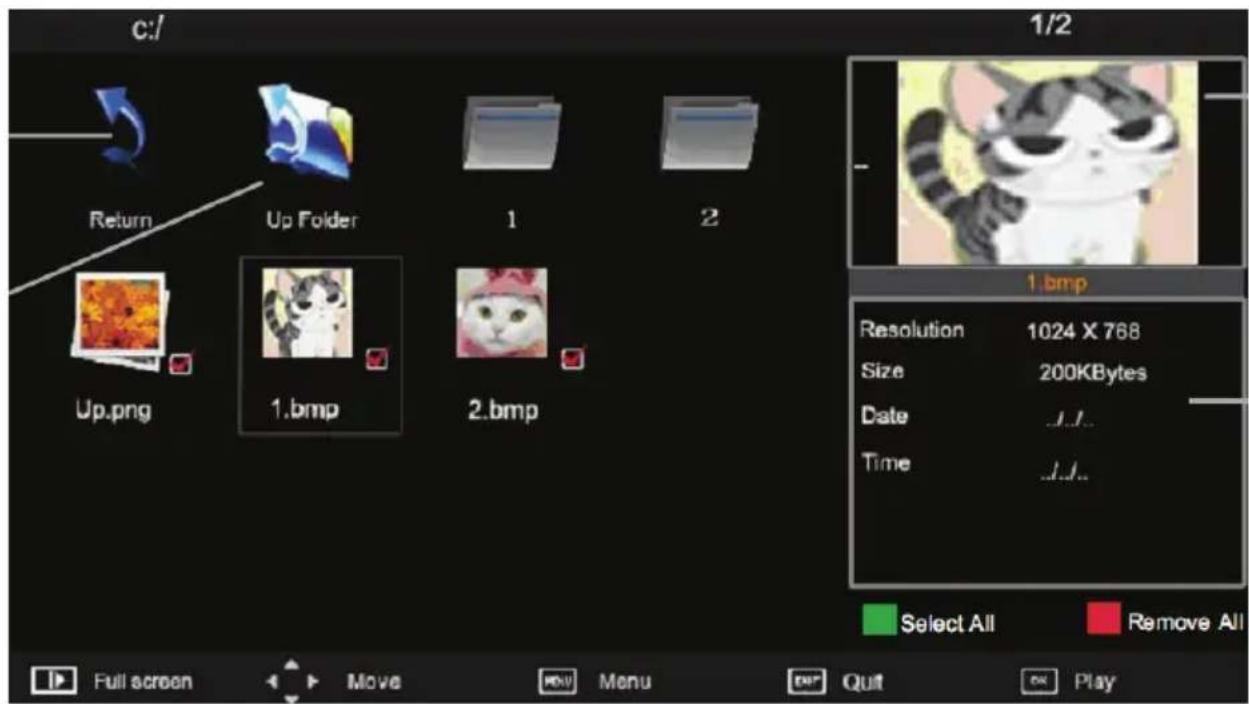

6. Wiedergabe von Medieninhalten von USB Speicher, unterstützt HD Auflösungen.

7. Jede andere Verwendung ist nicht gestattet.6 HTC 2233HD/2433HD

Deutsch SICHERHEITSHINWEISE Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden.

Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.

3. Um eine Überlastung zu vermeiden, betreiben Sie nicht zu viele weitere Geräte an der glei-

4. Verlegen Sie Stromkabel unbedingt immer so, dass niemand darüber stolpern kann.

5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das

Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastun- gen des Kabels, insbesondere an Buchsen und Steckern.

6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Ste-

cker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

7. Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das Stromkabel

8. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden,

vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

9. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit

unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel . Dies verhindert Schäden aufgrund von Blitzschlägen.

10. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen

angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu

Bränden oder elektrischen Schocks führen kann.

12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen

Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

13. Entfernen Sie nie die Abdeckung - es befinden sich keine Teile im Inneren, die vom Benutzer

selbst repariert werden können.

14. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

15. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem

feuchten Tuch gereinigt werden.

Antenne Der analoge und/oder digitale TV Tuner wird an einer Antenne angeschlossen.

1. Wenn Sie die Antenne anschließen oder entfernen möchten, bitte schalten Sie das Gerät

vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rück- koppelungen und Schädigungen der angeschlossen Geräte kommen.

2. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich,

dass diese oder das Kabel geerdet sind.

3. Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das Antennen-

kabel ab.HTC 2233HD/2433HD 7 Deutsch Betrieb und Aufstellung

1. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Per-

sonen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

2. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

3. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige

Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.

4. Das Gerät muss mindestens 5 cm (2 Zoll) von der Wand entfernt aufgestellt werden.

5. Das Gerät muss mindestens 10 cm zur Seite und mindestens 20 cm zur Decke/Regalbogen

entfernt aufgestellt werden.

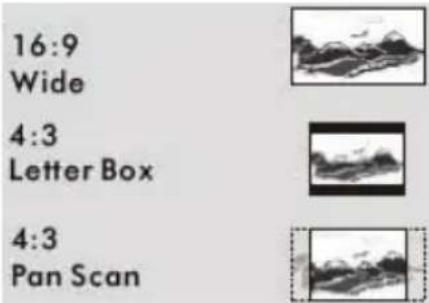

6. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu

Schäden am Bildschirm führen.

7. Klopfen Sie niemals auf das Gerät und rütteln Sie nie daran.

8. Während der Wiedergabe in dem integrierten DVD-Player dreht sich die Disk sehr schnell.

Bitte öffnen und bewegen Sie das Gerät nicht, sonst könnte die CD beschädigt werden.

9. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fern-

seher anzeigen. Hierbei können Schäden am Bildschirm entstehen.

10. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies

könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

11. Legen Sie ausschließlich CDs oder DVDs der Größe 12 cm in das Laufwerk.

12. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger

13. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese

müssen immer frei gehalten werden.

14. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert

15. Vermeiden Sie Hitzestau am Gerät.

16. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

17. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

18. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beein-

trächtigt die Funktion und könnte zu Schädigungen führen.

19. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich,

dass diese oder das Kabel geerdet sind.

20. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

• Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen- den nicht alle den Spezifikationen für USB-Massenspeicher. Sollte Ihr USB Speichergerät nicht vom Xoro Fernseher erkannt werden, probieren Sie bitte einen anderen USB-Speicher aus.

• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB- Spezifikationen und dürfen nicht mit dem Fernseher verbunden werden.

• USB Speicher bis 400GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität nicht garantiert werden. Es werden maximal 3000 Dateien pro Verzeichnis unterstützt, die maximale Verzeichnistiefe beträgt 20.

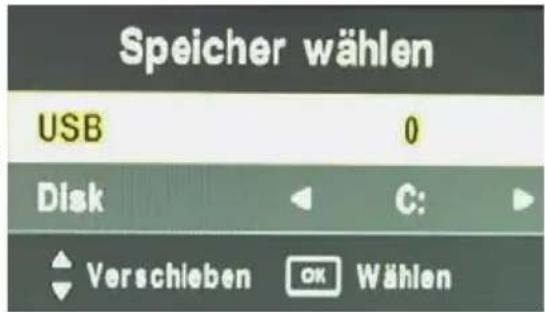

• Bei USB Speichermedium werden nur FAT-, FAT32- oder NTFS-Dateisysteme unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird dieses nicht er- kannt. PVR-Aufnahmen sind nur auf Speichermedien mit FAT32 Dateisystem möglich!

• Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

SICHERHEITSHINWEISE8 HTC 2233HD/2433HD

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist. b. Wenn Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät mit Flüssigkeiten in Berührung gekommen oder in das Gerät einge- drungen ist. d. Wenn eine Substanz oder ein Gegenstand versehentlich in die Belüftungsschlitze eindringt; d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Ein- stellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich. e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankun- gen aufweist.

3. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Fal-

sche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.

4. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige

Funktionsweise sicherzustellen.

5. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnum-

6. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine

unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Stö- rungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Empfangs-Antenne anders aus.

• Vergrößern Sie den Abstand zwischen dem DVD-Player und dem gestörten Gerät.

• Stecken Sie den Netzstecker des DVD Players in eine andere Steckdose als das gestörte Gerät.

• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

SICHERHEITSHINWEISEHTC 2233HD/2433HD 9

1. Abhängig von den Bedingungen bei dem Brennen, der DVD-Player unterstützt eine Reihe

von selbst erstellten Medien. Zum Beispiel CD-R, CD-RW, DVD-R, DVD+R, DVD-RW, DVD+RW, DVD+R DL, DVD-R DL, DVD-ROM, CD-ROM und CD-DA.

2. Manche oben genannten Medien werden hier nicht erkannt. Bitte nutzen Sie deshalb immer

nur Markenrohlinge, wie z. B. Ricoh, Verbatim, TDK oder Maxell.

3. Kleben Sie keine Aufkleber oder Labels auf die Disk, weder auf die beschreibbare noch auf

4. Benutzen Sie immer nur runde Disk und keine anders geformten Scheiben.

5. Manche Funktionen bei Video-DVD, VCD oder SVCD werden nicht erkannt, weil die entspre-

chende Authoringsoftware nicht kompatibel arbeitet. Wiederverwertung von Elektrogeräte Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recylingfähig sind und wieder verwendet werden können. Diese durch- kreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Pro- dukt der Europäischen Richtlinie 2002/96/EC entspricht. Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsor- gung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei. Wiederverwertung von Papier und Pappe Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhand- buch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll. Wiederverwertung von Kunststoffen Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recycling- fähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll. Der Grüne Punkt Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt. Batterien

1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in

deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.

2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetz-

3. Die Symbole gemäß Anhang 1 Nr. 1 und 3 der BattV folgende Bedeu-

tung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.

4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichte-

te. Beide Zeichen haben die gleiche Bedeutung.

5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb =

Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber. Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden kön- nen. Gebrauchte Batterien entsorgen auch wir kostenlos und umweltgerecht für Sie. Einfach an uns zurücksenden. Recycling Informationen Kompatibilität des DVD Laufwerks

Deutsch Folgende Bestandteile sollte sich in der Verpackung befinden:

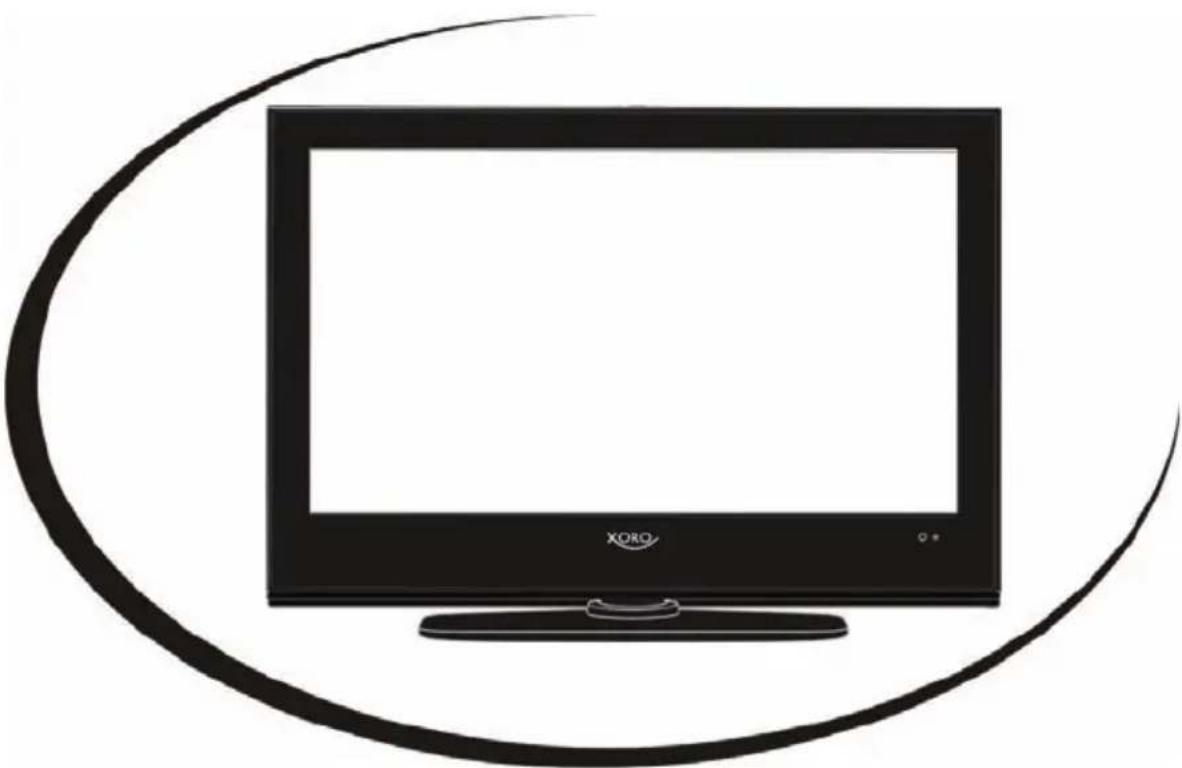

• Xoro HTC HTC 2233HD oder 2433HD LCD-TV Fernsehgerät

• Fernbedienung mit Batterien

• Stromkabel Falls eines dieser Teile fehlen sollte, wenden Sie sich schnellstmöglich an Ihren Händler. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät an den Händler zurückge- schickt werden muss.

• LED Hintergrundbeleuchtung für ein erstklassiges Bild und niedrigen Stromverbrauch

• Full-HD Auflösung 1920 x 1080 Pixel im 16:9 Seitenverhältnis

• Vielfältige Anschlussmöglichkeiten wie VGA, Antenne (RF), Komponenteneingang mit pro- gressive Scan, VIDEO, SCART und 2x HDMI

• 2x HDMI 1.3 mit HDCP Unterstützung

• Unterstützt bei HDMI Videoeingangssignale bis zu 1080p

• Stereo-Audio-Eingänge (für Video, Komponenten und VGA)

• USB 2.0 High Speed Anschluss

• PVR Ready - nimmt DVB-T Sendungen auf USB Speicher auf

• Zeitversetztes Fernsehen (Time Shift) von DVB-T Sendungen mit USB speicher

• HD Multimedia-Player

• Wiedergabe von Videos (MKV, AVI, MP4, MPG, TS), Musik (MP3, AAC, WMA) und Bilder (JPEG, BMP, PNG) von USB Speicher

• Integrierter analoger TV Tuner mit Teletext

• Integrierter digitaler TV Tuner (DVB-T) mit Teletext und EPG

• Integrierter MPEG-4 DVD-Player

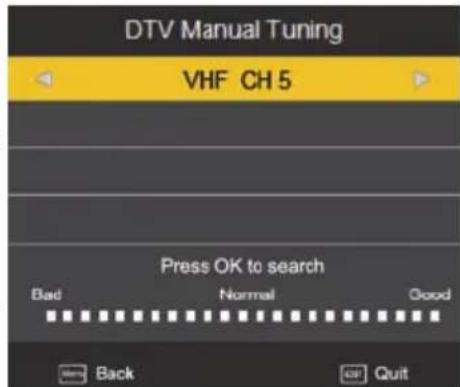

• Automatische und manuelle Kanalsuche

• Automatische Abschaltung als Stromsparfunktion, wenn kein Signaleingang vorliegt

Eigenschaften Packungsinhalt

HINWEISEHTC 2233HD/2433HD 11

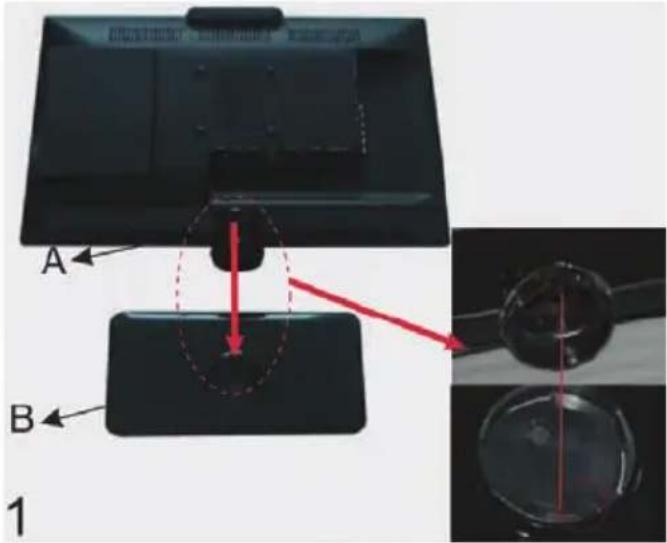

Deutsch Die TV Geräte werden ohne montierten Standfuß geliefert. Die Montage kann in vier Schritten einfach durchgeführt werden.

1. Packen Sie das TV Gerät vorsichtig aus.

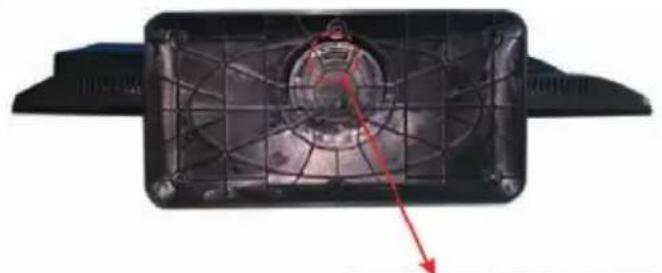

Der Standfußhalter ist schon vormontiert. An der Unterseite enthält der Halter zwei Steckverbindungen. Diese dürfen während des Auspackens nicht beschädigt werden.

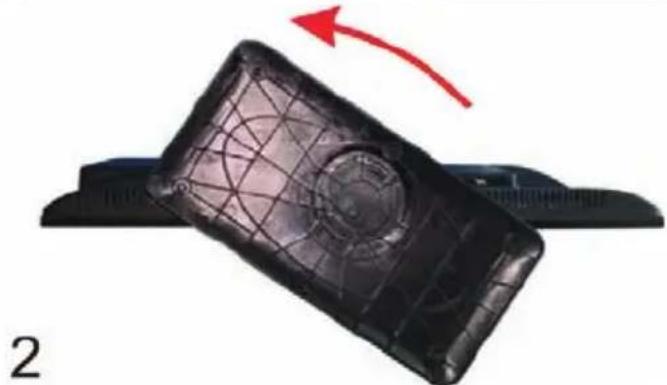

2. Legen Sie den LCD Fernseher auf eine

feste Unterlage wie zum Beispiel einen Tisch. Nutzen Sie für den Fernseher eine Unterlage wie Handtuch, Decke oder Folie. Die Vorderseite ist mit einem Klavierlack versehen.

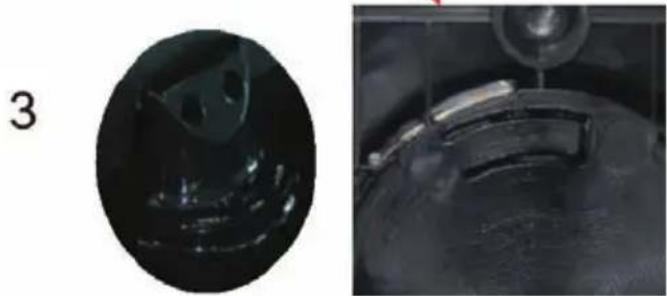

3. Positionieren Sie den Standfuß am Fern-

seher mit einem kleinen Winkel und ver- binden Sie vorsichtig den Standfuß mit dem Halter (siehe Abbildung 2). Drehen Sie vorsichtig den Standfuß gegen den Uhrzeigersinn (nach Links).

4. Wenn der Standfuß richtig einrastet, dann

hören Sie ein Klickgeräusch. Bewegen Sie vorsichtig den Standfuß in beide Richtun- gen (Uhrzeigersinn und Gegenuhrzeiger- sinn), um sich von der korrekten Montage zu überzeugen. Überprüfen Sie wie in Abbildung 3 gezeigt, ob der Fuß richtig eingerastet ist.

• Führen Sie die Montage vorsichtig durch.

• Überprüfen Sie nach der Montage vorsichtig den Halt des Standfußes.

MONTAGE DES STANDFUSSES12 HTC 2233HD/2433HD

Deutsch Schnellstart

1. Montieren Sie den Standfuß gemäß der Beschreibung auf der vorherigen Seite.

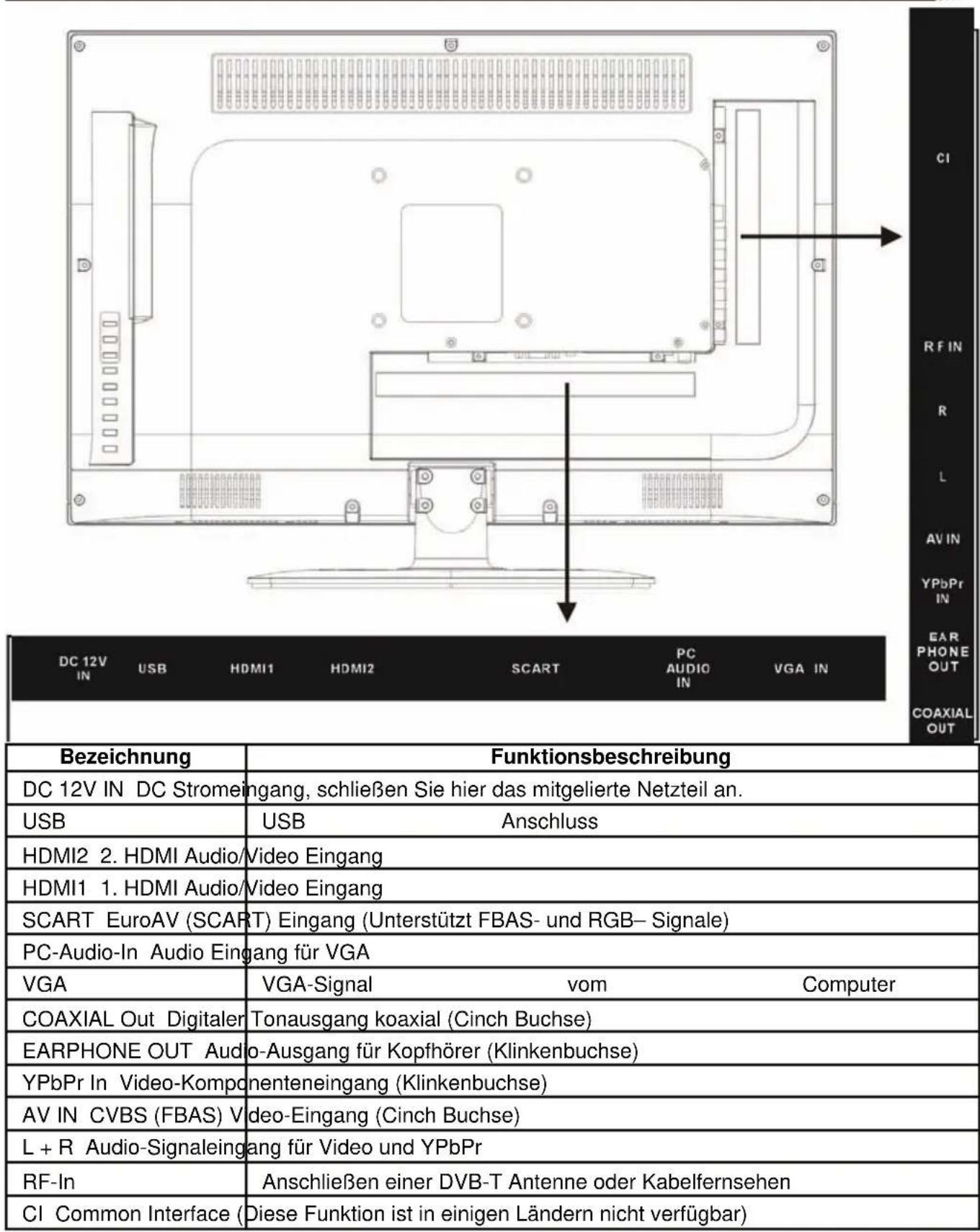

2. Schließen Sie die Antenne bzw. Eingangsquelle am entsprechenden Eingang (z.B. HDMI,

SCART ect.) auf der Rückseite des Geräts an.

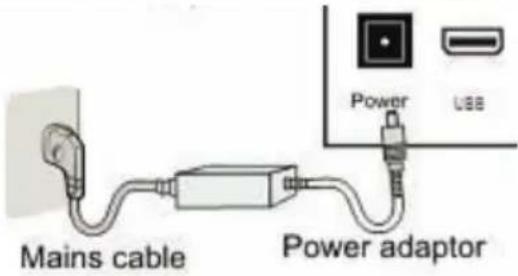

3. Stecken Sie den kleinen, runden Stecker des Stromadapterkabels in den Stromeingang auf

der Rückseite des Geräts.

4. Verbinden Sie das Stromkabel mit dem Stromadapter und der Steckdose.

5. Schalten Sie das Gerät ein, indem Sie bei den Bedienelementen direkt am Gerät POWER

oder auf der Fernbedienung die Taste STANDBY drücken. Die LED fängt daraufhin an, grün zu leuchten.

6. Drücken Sie die TV/AV Taste am Gerät bzw. INPUT auf der Fernbedienung und ein Aus-

wahlmenü der Quellen wird eingeblendet. Zur Auswahl stehen: DTV (DVB-T), ATV (analoges Kabelfernsehen) SCART, YBPBR (Komponenten Anschluss), DVD, PC (VGA), HDMI1, HDMI2, AV, und USB-Gerät. Navigieren Sie mit den Pfeiltasten OBEN oder UNTEN zu der gewünschten Option und bestätigen Sie mit der OK Taste. Sie können sowohl mit den Be- dienelementen auf der Vorderseite des Geräts als auch mit der Fernbedienung die Lautstärke anpassen oder einen Kanal auswählen. A. DVB-T Modus: Schalten Sie das Gerät an und drücken sie die INPUT-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „DTV“ angezeigt wird und bestätigen Sie die Aus- wahl mit der OK Taste. Nun befindet sich der HTC 2233HD/2433HD im DVB-T Modus. Bei der ersten Inbetriebnahme werden Sie zu dem Programmsuchlauf weitergeleitet. Der Such- lauf wird auf Seite 21 beschrieben. B. DVD-Player: Schalten Sie das Gerät an und drücken sie die INPUT-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „DVD“ angezeigt wird und bestätigen Sie die Aus- wahl mit der OK Taste. Nun befindet sich der HTC 2233HD/2433HD im DVD Modus. C. Analoger TV Tuner (z.B. Kabelnetz): Schalten Sie das Gerät an und drücken sie die INPUT-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „ATV“ angezeigt wird und bestätigen Sie die Aus- wahl mit der OK Taste. Nun befindet sich der HTC 2233HD/2433HD im TV Modus. Bei der ersten Inbetriebnahme werden Sie zu dem Programmsuchlauf weitergeleitet. Der Suchlauf wird auf Seite 21 beschrieben.

7. Um das Gerät für kurze Zeit auszuschalten, drücken Sie die Taste POWER am Gerät bzw die

STANDBY Taste auf der Fernbedienung. Daraufhin wechselt es in den Bereitschaftsmodus (Stand-By), und die LED leuchtet rot. Falls Sie das Gerät über einen längeren Zeitraum nicht nutzen, schalten Sie es komplett aus, indem Sie das Stromkabel abziehen.HTC 2233HD/2433HD 13 Deutsch Anschlüsse Bezeichnung Funktionsbeschreibung DC 12V IN DC Stromeingang, schließen Sie hier das mitgelierte Netzteil an. USB USB Anschluss HDMI2 2. HDMI Audio/Video Eingang HDMI1 1. HDMI Audio/Video Eingang SCART EuroAV (SCART) Eingang (Unterstützt FBAS- und RGB– Signale) PC-Audio-In Audio Eingang für VGA VGA VGA-Signal vom Computer COAXIAL Out Digitaler Tonausgang koaxial (Cinch Buchse) EARPHONE OUT Audio-Ausgang für Kopfhörer (Klinkenbuchse) YPbPr In Video-Komponenteneingang (Klinkenbuchse) AV IN CVBS (FBAS) Video-Eingang (Cinch Buchse) L + R Audio-Signaleingang für Video und YPbPr RF-In Anschließen einer DVB-T Antenne oder Kabelfernsehen CI Common Interface (Diese Funktion ist in einigen Ländern nicht verfügbar) Rückseite ACHTUNG: Das Mitgelieferte Netzteil lieferte eine stabilisierte Spannung von 12V. Der sichere Be- trieb kann nur mit dem mitgelieferten Netzteil garantiert werden. Der Betrieb mit einer unstabilisierten Spannung kann das Gerät beschädigen14 HTC 2233HD/2433HD Deutsch Rechte Seite Taste Funktion PLAY/PAUSE Abspielen/Pause (DVD-Player) EJECT DVD auswerfen POWER An / Aus (Stand-By) Modus TV/AV Quelle wählen MENU Bildschirmmenü aufrufen CH+ / CH- TV Kanal ändern VOL+ / VOL- Lautstärke ändern Bedienelemente Oberseite Vorderseite Auf der rechten Geräteseite finden Sie folgende Tasten: Auf der rechten Seite befindet sich das DVD-Laufwerk. Hinweise:

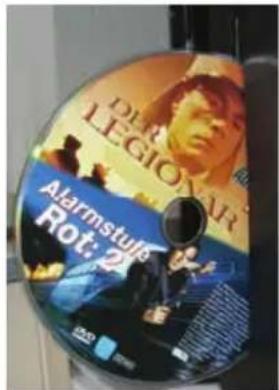

1. Der DVD-Player hat ein Slot-In Laufwerk.

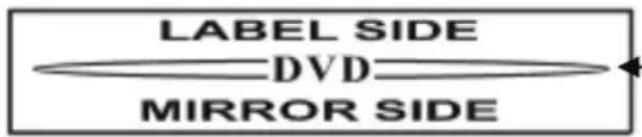

2. Führen Sie die Disk richtig ein. Die bedruckte bzw. beschriebene Seite (LABEL

SIDE) der Disk zeigt nach hinten. Die verspiegelte Seite (MIRROR SIDE) der Disk zeigt nach vorne.

3. Nutzen Sie ausschließlich nur 12 cm Disk.

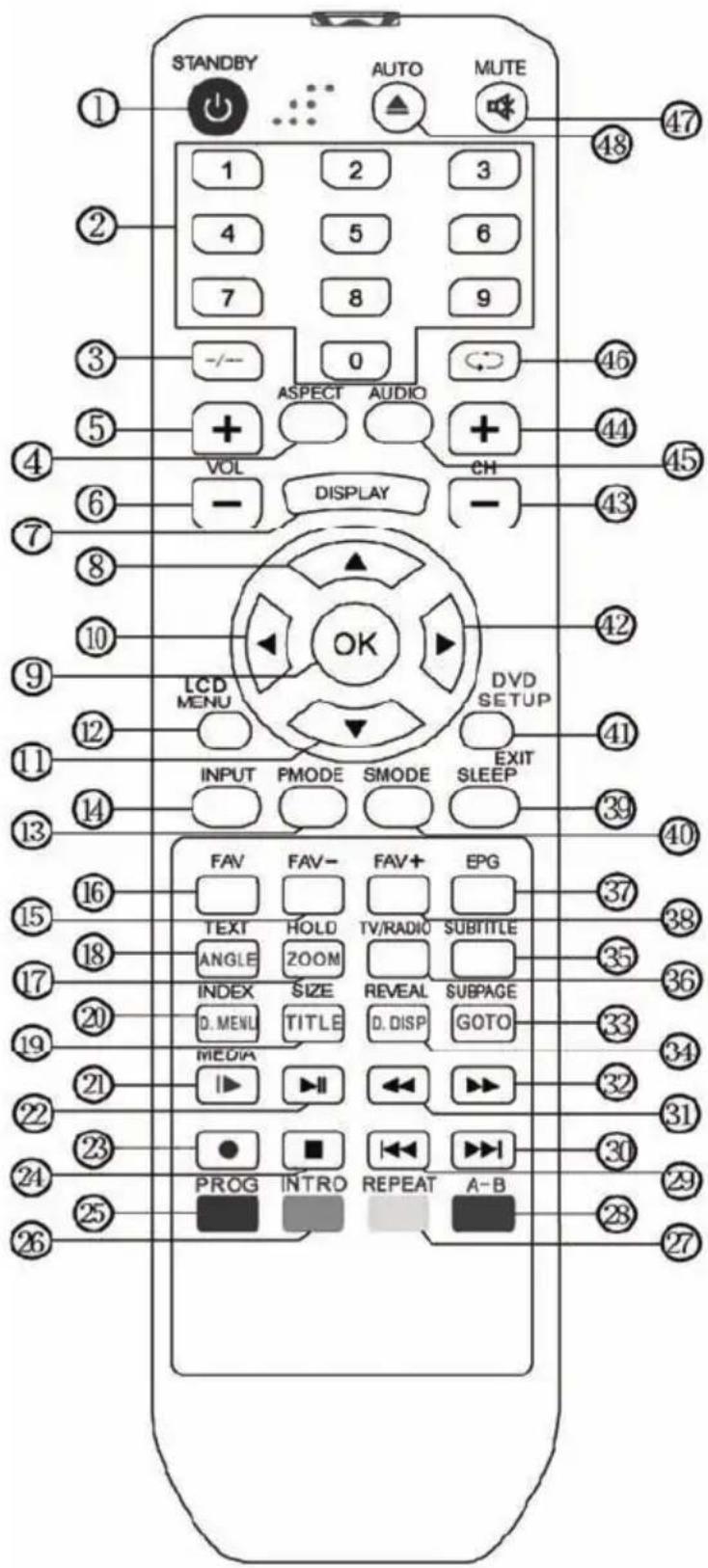

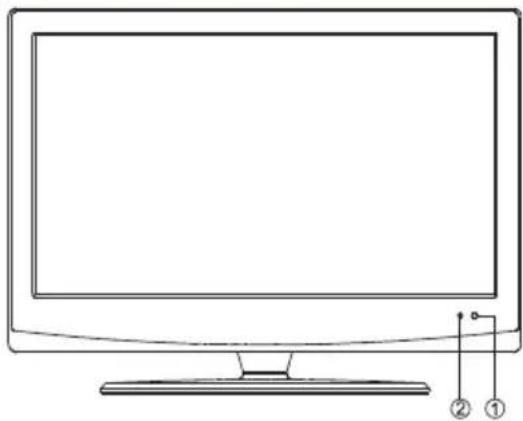

Empfänger für die Signale der Fernbedienung

Die LED signalisiert den Status des Gerätes. ROT = Stand-By Modus und GRÜN = Eingeschaltet.

Hinweis: Bevor Sie mit der EJECT Taste eine CD/DVD aus- werfen können, müssen Sie den Fernseher in den DVD- Modus umschalten (TV/AV-Taste, CH+/-)HTC 2233HD/2433HD 15 Deutsch Fernbedienung Einlegen der Batterien in die Fernbedienung Um die Fernbedienung verwenden zu können, legen Sie die Batte- rien in das Batteriefach.

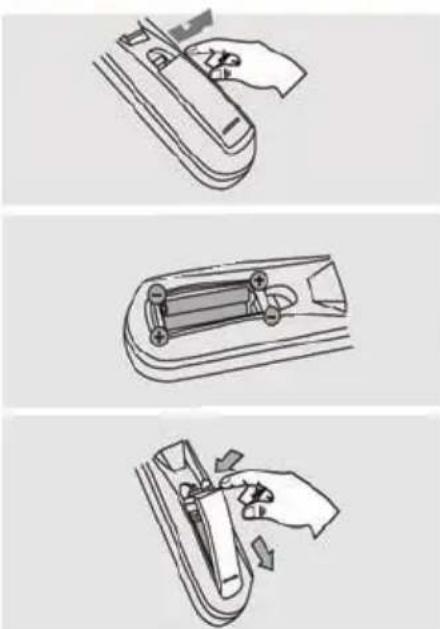

1) Öffnen Sie das Batteriefach

2) Legen Sie die mitgelieferten Batterien ein und achten Sie

auf die richtige Ausrichtung der Polung.

3) Schließen Sie das Batteriefach.

Hinweise zu den Batterien Falsche Behandlung der Batterien kann dazu führen, dass Batterie- säure austritt. Dies führt zu schädlicher Korrosion und möglicher- weise zu einem dauerhaften Defekt an der Fernbedienung.

Beachten Sie daher folgende Regeln:

• Achten Sie immer auf eine korrekte Polung der Batterien. Legen Sie diese nur so ein, wie im Batteriefach anhand der Symbole + und - dargestellt

• Verwenden Sie nie zwei verschiedene Batterietypen und mischen Sie nie alte und neue Batte- rien. Benutzen Sie ausschließlich AAA 1,5 V Batterien.

• Sollten Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie bitte die Batterien aus dem Batteriefach. So beugen Sie möglichen Korrosionsschäden vor.

• Arbeitet die Fernbedienung nicht korrekt oder nimmt Ihre Reichweite ab, tauschen Sie die Batte- rien gegen neue aus.

• Sollten Batterien auslaufen, wischen Sie das Batteriefach aus und legen neue ein. Vermeiden Sie Haut– und Augenkontakt mit der ausgelaufenen Flüssigkeit.

• Verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei auto- risierten Sammelstellen (im Handel oder an Servicestationen) ab.

Zeigen Sie mit der Fernbedienung auf den Infrarotsensor des Fernsehers und drücken Sie die ge- wünschte Taste. Der maximale Abstand sollte nicht mehr als 5 Meter und der maximale Winkel nicht mehr als etwa 30° Grad in beiden Richtungen betragen. Hinweise zur Fernbedienung

• Richten Sie die Fernbedienung auf den Infrarotempfänger des Gerätes (siehe Seite 14).

• Vermeiden Sie eine Beschädigung der Fernbedienung durch Herunterfallen oder heftige Stöße.

• Legen Sie die Fernbedienung niemals an einen sehr heißen oder feuchten Platz.

• Schütten Sie keine Flüssigkeiten über die Fernbedienung. Öffnen Sie nie das Gehäuse der Fern- bedienung

• Achten Sie darauf, dass der Infrarotempfänger sich nicht im Einstrahlbereich direkten Sonnen- lichts oder einer starken Lampe befindet. Das Gerät könnte möglicherweise sonst nicht mehr auf die Signale Ihrer Fernbedienung reagieren. Reichweite der Fernbedienung16 HTC 2233HD/2433HD Deutsch FernbedienungHTC 2233HD/2433HD 17 Deutsch

1. An/Aus Schalter (STANDBY)

2. Zahlentasten (0-9)

3. Kanalliste aufrufen (LIST)

4. Bildformat umschalten (ASPECT)

5. Lautstärke erhöhen (VOL+)

6. Lautstärke verringern (VOL-)

7. Informationen einblenden (DISPLAY)

8. Pfeiltaste (OBEN)

9. Auswahl bestätigen (OK)

10. Pfeiltaste (LINKS)

11. Pfeiltaste (UNTEN)

12. DVD + USB: Abspielen Taste (>)

13. Voreinstellung für Bildeinstellungen ändern

14. Signalquelle wählen (INPUT)

15. Zum vorhergehenden Favoriten wechseln

16. Favoritenliste anzeigen (FAV)

17. Videotext: Automatischen Wechsel von

Unterseiten anhalten. DVD: Bild vergrö- ßern (HOLD - ZOOM)

18. TV: Videotext einschalten. DVD: Anderen

Blickwinkel wählen (TEXT - ANGEL)

19. Videotext: Text vergrößern. DVD: Titelme-

20. TV: Liste der Aufgenommenen TV Sen-

dungen anzeigen. DVD: DVD Menü aufru- fen

21. TV: Media Player aufrufen (Wiedergabe

von Dateien vom USB Speicher). DVD: Einzelbildwiedergabe

22. Wiedergabe starten und Pausieren. Time

23. Aufnahme auf USB-Speicher starten

24. Wiedergabe und Time-Shift stoppen

25. Rote Funktionstaste. DVD: Wiedergabelis-

26. Grüne Funktionstaste. DVD: Intro Scan

27. Gelbe Funktionstaste. DVD: Wiederho-

28. Blau Funktionstaste. DVD: A-B Wiederho-

29. Zum vorhergehenden Kapitel oder Titel

30. Zum nächsten Kapitel oder Titel wechseln

31. Bildsuchlauf rückwärts

32. Bildsuchlauf vorwärts

33. Videotext: Modus für die Auswahl von

Unterseiten aktivieren. DVD: Eine be- stimmte Wiedergabezeit auswählen. (SUBPAGE - GOTO) Fernbedienung

34. Videotext: versteckte Informationen anzei-

gen. DVD: Wiedergabezeit anzeigen (REVEAL - D.DISP)

35. Untertitel einblenden und Auswählen

36. DVB-T: Zwischen TV und Radiomodus

37. Elektronischen Programmführer aufrufen

38. Zum nächsten Favoriten wechseln (FAV+)

39. Ausschalttimer stellen (SLEEP)

40. Voreinstellung für Toneinstellungen än-

41. DVD: Einstellmenü für den DVD-Player

aufrufen TV: Bildschirmeinblendungen entfernen (DVD MENU - EXIT)

42. Pfeiltaste (RECHTS)

43. Zum vorhergehenden Programmplatz

44. Zum nächsten Programmplatz wechseln

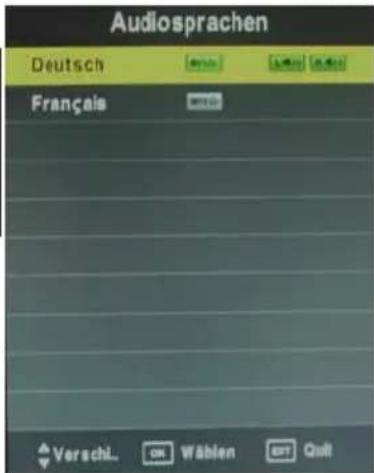

45. Zwischen Tonspuren und Sprachen wech-

47. DVD: CD oder DVD auswerfen PC: Auto-

matischen Abgleich zur Optimierung der Bildqualität aufrufen.

Hinweis: Einige Tasten haben im DVD-Modus andere Funktionen als in allen anderen Betriebsarten des Fernsehers. Diese Tasten sind auf der Fernbedienung mit zwei Beschriftungen/ Symbolen versehen. Der blaue Text bzw. das blaue Symbol markiert die Funktion im DVD- Modus. Weiße Markierungen gelten für Funkti- onen außerhalb des DVD-Modus.18 HTC 2233HD/2433HD Deutsch VERBINDEN Stromverbindung Verbinden Sie das Stromkabel mit dem kleinen Stecker an dem Stromeingang des Fernsehers (DC 12IN). Verbinden Sie den Stromstecker des Netzteils mit der Steckdose. An der Vorderseite leuchtet dann eine rote LED. Der Fernse- her befindet sich nun im Stand-By Modus. Drücken Sie entwe- der die STANDBY Taste auf der Fernbedienung oder auf der rechten Seite des Gerätes die Taste POWER. Die rote LED wechselt zu einer grünen LED Anzeige. Antenne Der Fernseher verfügt über einen analogen und einen digitalen TV Tuner. Für den analogen TV Empfang schließen Sie das Antennenkabel entweder mit der VHF/UHF Dachantenne oder mit dem analogen Kabelanschluss an. Für den digitalen terrestrischen (DVB-T) TV Empfang schließen Sie den Fernseher entweder an die Dachantenne (für den besten DVB-T Empfang) oder an eine DVB-T Zimmerantenne an. Drücken Sie mit der INPUT Taste und wählen Sie im Auswahlmenü „ATV“ für analo- gen TV Empfang oder zu „DTV“ bei digitalen terrestrischen TV Empfang. Hinweis: Den besten Empfang für DVB-T erhalten Sie mit einer Dachantenne. Falls Sie nur eine Zimmeranten- ne benutzen können, achten Sie hier auf die Ausrichtung der Antenne und nutzen Sie ggf. eine aktive Zimmerantenne.

SCART Eingang Audio- und Videosignale können Sie z.B. von einem Vi- deorekorder oder einem Receiver via der SCART Schnitt- stelle übertragen. Verbinden Sie ein entsprechendes End- gerät mit einem SCART Kabel mit dem SCART Eingang des Fernsehers. Drücken Sie mit der INPUT Taste und wählen Sie im Aus- wahlmenü „SCART“.

HDMI 1 und 2 Der Fernseher verfügt über zwei HDMI Eingänge. An diesen Eingängen können Sie Satelliten Receiver, Spiele Konsolen oder BluRay-Player mit HDMI Ausgang an- schließen. Verwenden Sie dazu ein möglichst hochwerti- ges HDMI-Kabel. Minderwertige Kabel können Bildfehler verursachen oder die Verbindung gänzlich unmöglich machen. Besonders bei Kabel ab 2 Metern Länge ist dies zu beachten. Drücken Sie die INPUT Taste und wählen Sie im Auswahlmenü „HDMI1“ oder „HDMI2“ aus. Der HTC 2233HD/2433HD unterstützt Videosignale bis 1080p (50Hz oder 60Hz)HTC 2233HD/2433HD 19 Deutsch VERBINDEN Komponenten Videoeingang und Stereo Audioeingang Der Fernseher verfügt über einen Mini- Komponenteneingang. Beim HTC2233HD/2433HD ist dieser als Klinkenbuchse ausgeführt. Sie benötigen dazu ein Adap- terkabel. Dieses Kabel gehört nicht zum Lieferumfang des Fernsehers. Verbinden Sie den Komponentenausgang Ihres Zuspielgerä- tes mit einem dreipoligem Kabel mit dem Adapterkabel. Stecken Sie den Klinkenstecker des Adap- terkabels in die YPbPr-Buchse des Fernsehers. Drücken Sie die INPUT Taste und wählen Sie im Auswahlmenü „YPRPR“. Hinweise:

• Verwenden Sie hochwertige Kabel

• Achten Sie auf die farbliche Markierung von Buchsen und Steckern

• Über den Komponentenausgang wird kein Ton übertragen. Den Ton Ihres Zuspielgerätes speisen Sie bitte in die Buchsen Audio R L ein.

• Es werden Eingangssignale bis 1080p unterstützt (50Hz, 60Hz)

• Bei einigen Zuspielgeräten ist der Komponenteneingang mit "YCbCr" oder "YUV" gekenn- zeichnet CVBS Videoeingang und Audioeingang Sie können ein weiteres Endgerät (welches einen CVBS bzw. FBAS Videoausgang besitzt) über den Video Eingang verbinden. Verbinden Sie das entsprechende Endgerät mit dem Videokabel (Gelbe Cinch-Stecker) mit dem „VIDEO“ Eingang des Fernse- hers. Verbinden Sie dazu den weiß und rot markierten Kabelstrang mit dem entsprechenden Audio-Ausgang „L“ und „R“ des Endgerä- tes und den Cinch-Stecker „L-in“ und „R-in“ mit dem Eingang des Fernsehers. Drücken Sie die INPUT Taste und wählen Sie im Auswahlmenü „AV“.

Kopfhörer Ausgang Sie haben die Möglichkeit am dem Fernseher auch einen Kopfhörer anzu- schließen. Verbinden Sie den Kopfhörer mit einen 3,5 mm Klinkenstecker an dem Kopfhörerausgang.

Digitaler Tonausgang Sie haben die Möglichkeit den Fernseher durch ein koaxiales Kabel mit einem externen Dolby Digital Verstärker zu verbinden.20 HTC 2233HD/2433HD Deutsch VGA Sie können den HTC 2233HD/2433HD auch als PC Monitor betreiben. Verbinden Sie Ihren Computer (PC) per VGA Kabel mit dem VGA Eingang des Fernsehers. Drücken Sie die INPUT Taste und wählen Sie im Auswahlmenü „PC“.

1. Bitte wechseln Sie die Auflösung des Computers zu einer der folgenden Auflösungen, bevor

Sie die Verbindung herstellen: 640 x 480, 800 x 600 oder 1024 x 768.

2. Verbinden Sie die beiden Geräte und aktivieren Sie nun den PC-VGA Eingang des Fernse-

3. Sie können nun die optimale Auflösung des Fernsehers an Ihrem Computer einstellen. Diese

ist 1920 x 1080 Pixel (60Hz)

USB Anschluss Der USB Anschluss hat unterschiedliche Funktionen:

1. Nach dem Anschluss eines USB Massenspeichers können auf diesem DVB-T

Sendungen aufgenommen werden. (Drücken Sie die Aufnahme Taste, während Sie eine DVB-T Sendung ansehen)

2. Abspielen aufgenommener DVB-T Sendungen. (Drücken Sie die Taste INDEX

auf der Fernbedienung)

3. Abspielen von Medieninhalten wie Video, Musik und Bilder von USB Speicher

(Drücken Sie die INPUT Taste und wählen Sie im Auswahlmenü "USB")

• Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flash- speichemedien (USB Sticks) an.

• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechenden nicht alle den Spezifikationen für USB-Massenspeicher. Sollte Ihr USB Spei- chergerät nicht vom Xoro Fernseher erkannt werden, probieren Sie bitte einen anderen USB- Speicher aus.

• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB- Spezifikationen und dürfen nicht mit dem Fernseher verbunden werden.

• USB Speicher bis 400GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität nicht garantiert werden. Es werden maximal 3000 Dateien pro Verzeichnis unterstützt, die maximale Verzeichnistiefe beträgt 20.

• Bei USB Speichermedium werden nur FAT-, FAT32- oder NTFS-Dateisysteme unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird dieses nicht er- kannt. PVR-Aufnahmen sind nur auf Speichermedien mit FAT32 Dateisystem möglich!

• Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird

VERBINDENHTC 2233HD/2433HD 21

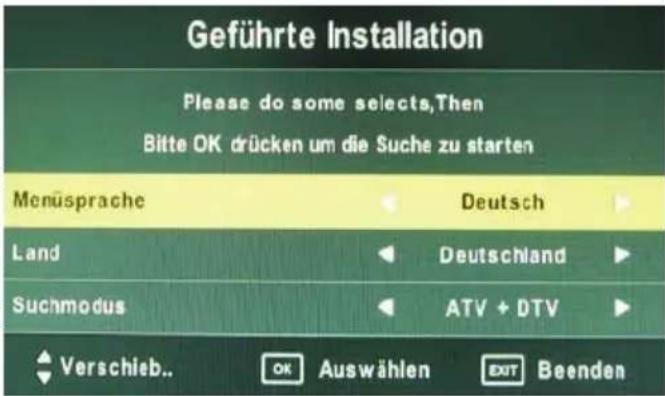

Deutsch Wenn Sie den HTC 2233HD/2433HD zum ersten Mal einschalten, startet der Xoro Installationsassis- tent. Mit diesem können Sie alle Programme - analog und digital - suchen. Der Suchlauf kann sowohl analoges Kabelfernsehen wie auch die Programme des digitalen Antennenfernsehens (DVB-T) fin- den.

1. Wählen Sie die Sprache des Bildschirmmenüs

aus. Die einzelnen Sprachen können Sie mit den Pfeiltasten ◄ oder ► weiterklicken.

2. Drücken Sie die dann die Pfeiltaste ▼ und

navigieren Sie zu der Option Land. Wählen Sie das gewünschte Land mit den Pfeiltasten ◄ oder ► aus.

3. Drücken Sie die dann die Pfeiltaste ▼ und

navigieren Sie zu der Option Suchmodus. Sie können zwischen ATV und DTV wählen:

• Wählen Sie ATV, wenn Sie über einen Kabelanschluss verfügen.

• Wählen Sie DTV, wenn Sie digitales Fern- sehen über eine Antenne (DVB-T) empfan- gen.

4. Starten Sie den automatischen Suchlauf mit

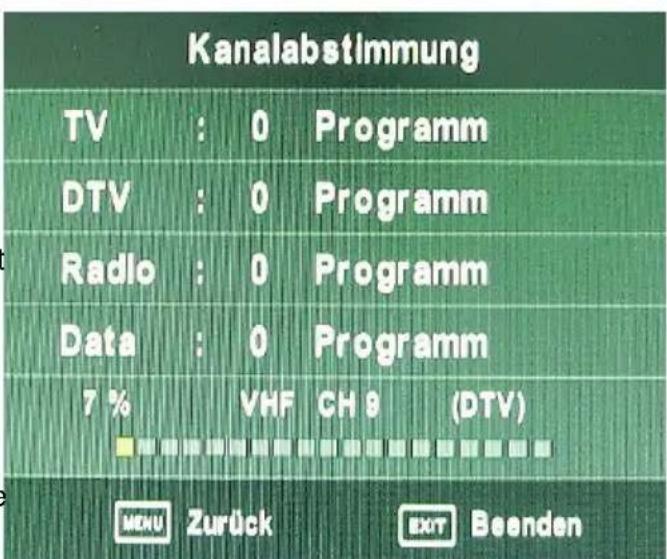

5. Jetzt wird ein neues Fenster eingeblendet, das

den Fortschritt des Suchlaufes dokumentiert anzeigt. Dort werden dann die Anzahl der ge- fundenen analogen, der digitalen und der Ra- dio Programmen aufgelistet.

6. Nach Beenden des Suchlaufes werden alle

gefundenen TV- und Radio-Programme ge- speichert.

• Der komplette Suchlauf dauert einige Minuten.

• Nur in wenigen Regionen Deutschlands sind DVB-T Radioprogramme verfügbar

• Digitales Kabelfernsehen (DVB-C) kann von dem Fernseher nicht empfangen werden. Dazu benötigen Sie einen separaten Receiver

• Sollten Sie sich in einem Land befinden, in welchem noch analoges Antennenfernsehen ver- fügbar ist, wählen Sie bitte den Suchmodus "ATV"

• DVB-T: Die meisten Probleme im Zusammenhang mit schlechtem Empfang (Suchlauf findet keine Sender, Anzeige "Kein Signal vorhanden" usw.) lassen sich durch das Verwenden einer geeigneten DVB-T Antenne lösen. Abhängig vom Empfangsgebiet oder lokalen Besonderheiten (große Bauwerke, Gebirge, Empfang innerhalb von Gebäuden) ist eine Antenne mit hohem Gewinn und ggf. einem Ver- stärker notwendig. Verwenden Sie Verstärker nur dann, wenn es unbedingt nötig ist. Der falsche Einsatz von Verstärkern kann den Empfang weiter verschlechtern. Bitte lassen sie sich im Fachhandel bei der Wahl der geeigneten Antenne beraten. Erstinstallation22 HTC 2233HD/2433HD Deutsch Quellenauswahl Die einzelnen Quellen des Fernsehers können mit Hilfe der INPUT Taste anwählen. Drücken Sie die INPUT Taste auf der Fernbedienung oder die TV/AV Taste am rechten Bedienfeldes des Fernsehers, dann erscheint auf dem Bildschirm ein Fenster mit den unterschiedlichen Quellen. Die Optionen sind: DTV DVB-T TV Tuner ATV Analoger TV Tuner SCART SCART Video/Audio-Eingang YPbPr Video-Komponenteneingang DVD DVD Player (intern) PC VGA Anschluss HDMI1 HDMI Video/Audio-Eingang HDMI2 HDMI Video/Audio-Eingang AV CVBS (FBAS) Videoeingang USB Multimedia-Player

Die unterschiedlichen Quellen können Sie mit den ▲/▼ Tasten ansteuern. Bestätigen Sie die Aus- wahl mit der OK Taste.HTC 2233HD/2433HD 23 Deutsch DVB-T DVB-T Modus aufrufen Wenn Sie das terrestrische digitale Fernsehen (DVB-T) nutzen möchten, dann müssen Sie den Fern- seher in den DVB-T Modus schalten. Drücken Sie dazu die INPUT Taste, wählen Sie mit den ▲/▼ Tasten „DTV“ aus und bestätigen Sie die Auswahl mit der OK Taste.

Kanalliste Rufen Sie die Kanalliste durch das Drücken der LIST Taste auf. Die Kanalliste wird durch erneutes Drücken der Taste ausgeblendet.

Senderwechsel Mit den Tasten CH+/ CH- können Sie den TV Sender wechseln.

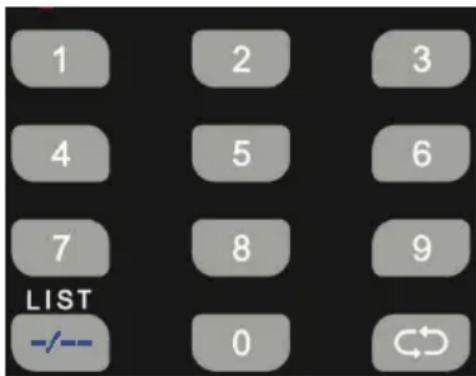

Senderanwahl Über die Zifferntasten 1 bis 9 können Sie direkt auf die TV Sender zugreifen und wechseln. Mit der 10 Taste wechseln Sie zu der zweistelligen Anzeige und Sie können dann z.B. 20 eingeben. Danach wird der 20te TV Sender (wie in der Senderliste gespeichert) angezeigt.

Letzter TV Sender Durch Drücken der RECALL Taste auf der Fernbedienung gelangen Sie zu dem vor- herigen (aktiven) TV Sender zurück.

Lautstärke Mit den Tasten VOL+ / VOL- ändern Sie die Lautstärke des DVB-T Empfängers.

TV / Radio Wechsel Mit der Taste TV/Radio wechseln Sie zwischen dem Fernseh- und Radioprogrammmodus. Hinweis: In den meisten Regionen Deutschlands sind keine DVB-T Radiosender verfügbar

EPG Mit Drücken der EPG Taste wird der elektronische Programm Führer aktiviert. Bitte lesen Sie dazu den Abschnitt EPG.

Favoritenliste Wenn Sie im Vorfeld Favoriten definiert haben, dann können Sie durch das Drücken der FAV Taste eine Liste mit Ihrem Favoriten einblenden. Mit den Tasten FAV+/FAV- wechseln Sie zum vorherigen/nächsten Favoritenpro- grammplatz. Wichtige Tasten und deren Funktionen24 HTC 2233HD/2433HD Deutsch DVB-T Untertitel Wenn Sie zu einem TV Programm Untertitel anzeigen wollen, drücken Sie die SUBTITLE Taste. Wählen Sie die gewünschten Untertitel mit den Tasten ▲/▼ aus und bestätigen Sie Ihre Auswahl mit OK. Hinweis: In Deutschland werden keine Untertitel bei DVB-T übertragen.

Tele- / Videotext Den Videotext aktivieren Sie über die TV TEXT Taste. Durch erneutes Drü- cken der Taste entfernen Sie den schwarzen Hintergrund und schalten den Videotext aus. Weitere Tasten:

• Anzeige von verborgenen Informationen (REVEAL)

• Videotext anhalten während des Suchlaufes oder bei einer wechselnden Unterseite (HOLD)

• Vergrößert Videotext (SIZE)

• Videotext Indexseite (Seite 100) (INDEX)

• Unterseitenmodus aktivieren (SUBPAGE), nach dem Drücken der Taste wechseln Sie mit Hilfe der Farbtasten zwischen den Unterseiten

• Die Funktion der Farbtasten wird auf dem Bildschirm angezeigt. Wichtige Tasten und deren FunktionenHTC 2233HD/2433HD 25 Deutsch DVB-T Audiosprache Wenn Sie die Audiosprache oder ggf. zu einer digitalen Mehrkanaltonspur wechseln möchten, dann drücken Sie die AUDIO Taste. Es erscheint ein Popup-Fenster, wo Sie die Sprache oder ggf. Mehrkanaltonspur auswählen. Benutzen Sie dazu die ▲/▼ Tasten und bestätigen Sie die Auswahl mit OK. Hinweis: In Deutschland wird nur bei nur wenigen TV Programmen ein Mehrkanal- ton angeboten.

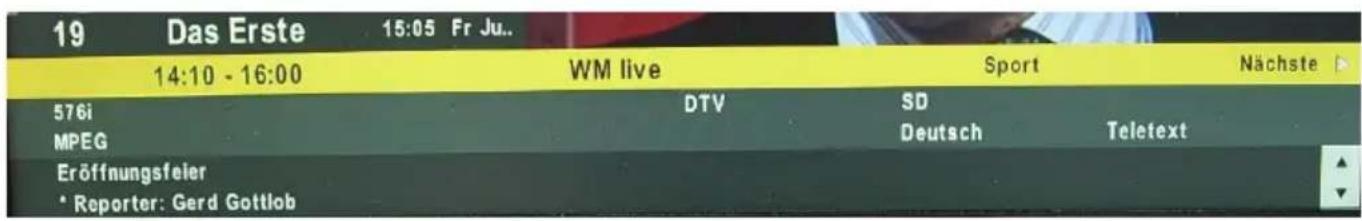

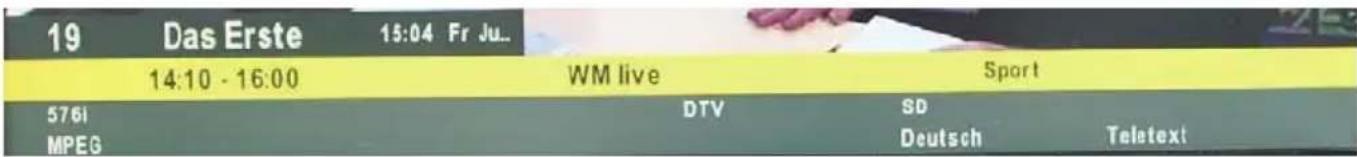

Kurzinformationsanzeige Drücken Sie die OK Taste während des Fernsehens, es erscheint ein Popup-Fenster mit der TV Programmtitel, Datum, aktuelle Uhrzeit, Laufzeit der aktuellen Sendung, Auflösung der Sendung (z.B. 576i) und ob Videotext (Teletext) verfügbar ist. Informationsanzeige Drücken Sie die DISPLAY Taste während einer Sendung, dann werden detaillierte Informationen eingeblendet. Neben den Informationen wie TV Programmtitel, Datum- und Zeitangabe, aktueller Uhrzeit, Laufzeit der aktuellen Sendung, Auflösung der Sendung (z.B. 576i) und ob Videotext (Teletext) verfügbar ist, wird nun die EPG Information zur aktuellen Sendung eingeblendet. Die EPG Informationen können Sie mit den Pfeiltasten ▲/▼ weiterblättern. Mit der ► Taste haben Sie die Möglichkeit, die EPG In- formationen der nächsten Sendung zu lesen. Wichtige Tasten und deren Funktionen26 HTC 2233HD/2433HD Deutsch DVB-T Der Elektronische Programmführer (EPG) wird durch die EPG Taste gestartet. Das EPG Fenster ist wie folgt aufgebaut: Links Sortierungsart (z.B. Zeit), Datum mit Uhrzeit und Senderliste Rechts Ausführliche Programminformationen Unten Tasten für die Navigationshilfe Sortierungsart Sie können die EPG Anzeige entweder nach der aktuellen Zeit oder nach Sender sortieren. Drücken Sie die Taste INDEX, wählen Sie mit den Tasten ◄ oder ► die Sortierungsart aus. Zeit Die EPG Liste wird nun nach der Zeit angezeigt. Zu jedem Sender wird dann das aktuelle Programm angezeigt (siehe obige Ansicht). Mit den ▲ oder ▼ Tasten wechseln Sie den TV Sender. Mit den ◄ oder ► Tasten können Sie zu den nächsten bzw. vorherigen Seite blättern bzw. ein anderes Datum wählen.

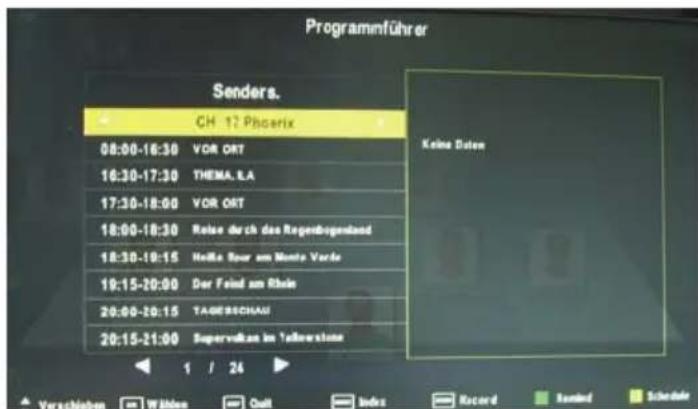

Empfang Die EPG Liste wird nach Sendern sortiert. Alle Sendungen der nächsten Tage werden zu je- dem TV Sender in einer Liste dargestellt. Mit den Tasten ▲/▼ wählen Sie eine Sendung oder das Feld für den TV-Sender aus. Mit den Tasten ◄/ ► wählen Sie einen Anderen TV- Sender aus oder blättern zur Nächsten Seite mit Fernsehsendungen. Elektronischer Programmführer (EPG)HTC 2233HD/2433HD 27 Deutsch DVB-T Elektronischer Programmführer (EPG) Folgende Tasten stehen für weitere Funktionen zur Verfügung: INDEX Schaltet zwischen den beiden Sortierungsarten Zeit und Sender RECORD Programmiert das ausgewählte TV Programm für die Aufnahme GRÜN Schaltet den Fernseher ein ohne eine Aufnahme durchzuführen. Ist der Fernseher bereits eingeschaltet, schaltet der Fernseher auf die gewählte Sendung um. GELB Eine Liste mit programmierten Aufnahmen/Erinnerungen wird angezeigt. Mit der INDEX Taste wechseln Sie die Sortierungsfolge. Der Cursor ist auf dem obersten Feld (links), so dass Zeit bzw. Empfang gelb hintergelegt ist. Wechseln Sie nun mit den ◄ oder ► Tasten die Sortierungsfolge. Möchten Sie eine Sendung für die Aufnahme programmieren, wählen Sie zunächst eine Sendung aus (▲/▼) dann drücken Sie die RECORD Taste. Auf dem Bildschirm erscheint ein Fenster, mit den Parametern für die Aufnahme. Eine detaillierte Beschreibung finden Sie auf Seite 33. Möchten Sie regelmäßig eine bestimmte Sendung anschauen, dann können Sie die Erinnerungsfunktion aktivieren. Drücken Sie die GRÜNE Taste auf einer Sendungen und dann können Sie die Parameter einstellen. Die nebenstehende Abbildung zeigt die Optionen des Popup Fensters. Ändern Sie ggf. die Einstellungen in dem Sie mit den ▲ oder ▼ Tasten zu den einzelnen Optionen wechseln. Diese sind „Modus“, „Minute“, „Stunde“, „Datum“ und „Monat“. Die Optionen können mit den ◄ oder ► Tasten auf Ihre Wün- sche angepasst werden.

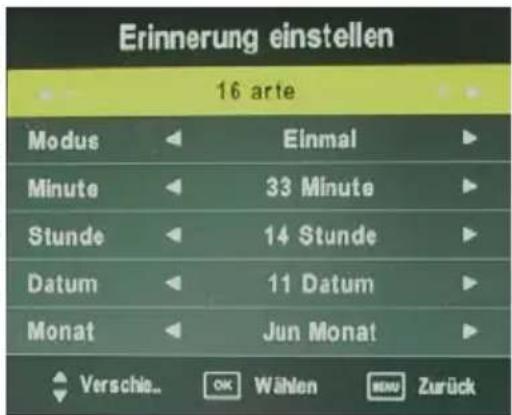

Mit der GELBE Taste haben Zugriff auf die Timerprogrammie- rungen. Dort werden alle programmierte Timer gelistet. Inner- halb dieser Liste können Sie auch Timer wieder löschen. Wählen Sie einen entsprechende Programmierung aus und drücken Sie die ROTE Taste zu löschen aus der Liste.

Mit der LCD MENU Taste kehren in Regel immer in die vorhe- rige Ansicht zurück. Mit der EXIT Taste beenden Sie den elektronischen Programmführen und kehren zum Fernsehprogramm zurück.28 HTC 2233HD/2433HD Deutsch Wenn Sie den analogen TV Tuner (z.B. Kabelfernsehen) nutzen möchten, dann müssen Sie den Fernseher in den ATV Modus schalten. Drücken Sie dazu die INPUT Taste und wählen Sie mit den ▲/▼ Tasten „ATV“ aus und bestätigen Sie die Auswahl mit der OK Taste. Mit der Erstinstallation wurden die analogen TV Sender schon gefunden. Falls nicht, dann müssen Sie gemäß der Anleitung (Seite 21 oder Seite 31) den Suchlauf wiederholen.

Kanalliste Rufen Sie die Kanalliste durch das Drücken der LIST Taste auf. Die Kanalliste wird durch erneutes Drücken der Taste ausgeblendet Senderwechsel Mit den Tasten CH+/ CH- können Sie den TV Sender wechseln.

Senderanwahl Über die Zifferntasten 1 bis 9 können Sie direkt auf die TV Sender zugreifen und wechseln. Mit der 10 Taste wechseln Sie zu der zweistelligen Anzeige und Sie können dann z.B. 20 eingeben. Danach wird der 20te TV Sender (wie in der Senderliste) angezeigt.

Letzter TV Sender Drücken Sie die RECALL Taste auf der Fernbedienung und Sie gelangen zu dem vorherigen (aktiven) TV Sender zurück.

Lautstärke Mit den Tasten VOL+ / VOL- ändern Sie die Lautstärke des Fernsehers.

Teletext Bei Teletext gibt es keinen Unterschied welche TV Empfänger aktiv ist. Analog TV und DVB-T sind in dieser Hinsicht gleich. Bitte entnehmen Sie die Beschreibung des Teletextes von Seite 24 in dieser Anleitung. TV (Analog)HTC 2233HD/2433HD 29 Deutsch REKORDER Der Rekorder arbeitet ausschließlich im DVB-T Modus. Bitte beachten Sie folgendes:

1. Schließen Sie einen USB Massenspeicher an dem USB Anschluss an (siehe Seite 20).

2. Bereiten Sie den USB Speicher vor der Aufnahme vor. Folgen Sie den nachstehenden An-

Nach dem Anschließen des Speichers, drücken Sie die MENU Taste auf der Fernbedienung und wählen Sie mit den Pfeiltasten das Menü Emp- fang mit den Pfeiltasten ◄/► aus. Drücken Sie Pfeiltaste UNTEN solange, bis Sie das Unterme- nü USB Dateisystem erreichen. Drücken Sie die ► Taste, damit sich die weiteren Menü öffnen.

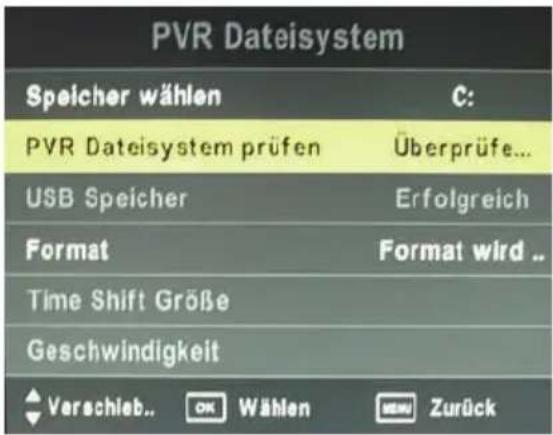

Das Menü PVR Dateisystem enthält folgende Optionen: Spei- cher wählen, Dateisystem Überprüfen, USB Speicher, Format, Time Shift Größe und Geschwindigkeit

Speicher wählen Wählen sie einen Ort zum Speichern der Aufnahmen und drücken sie OK.

USB Dateisystem überprüfen Wählen Sie Dateisystem prüfen und drücken Sie OK. Nach der Überprüfung wird bei "USB Speicher" „Erfolgreich “ stehen, was bedeutet, dass der Speicher für PVR nun benutzt werden kann. Sollte des Test nicht erfolgreich sein, formatieren Sie bitte den USB-Speicher (FORMAT, dabei werden alle Daten gelöscht!) Sollte das Dateisystem nicht korrekt sein erscheint eine Nachricht die danach fragt, ob der Speicher formatiert wer- den soll. Unter Umständen kann aber auch nach der For- matierung der Speicher nicht genutzt werden. Vorbereitung des Datenträgers30 HTC 2233HD/2433HD Deutsch Format Wählen sie Format und wählen OK. Wählen sie nun das Dateisystem und die Größe des Speichers . Warnung:

• Alle Daten gehen beim Formatieren Verloren.

• Sichern Sie vorher alle Daten des Datenträgers.

• Es wird empfohlen den USB Speicher nur für dieses Gerät zu benutzen. Andere Daten auf dem Speicher können dazu führen, dass bei Aufnahmen das Dateisystem beschädigt wird und der Speicher neu formatiert werden muss.

Dateisystem Zur Auswahl stehen FAT32 und Hi Speed FS. Wechseln Sie das Dateisystem mit den Pfeiltasten ◄/ ►. Bestätigen die komplette Auswahl mit der OK Taste. FAT32 Dieses Dateisystem ist kompatibel zu allen Computer, so dass der Datenträger auch nach der Auf- nahme gelesen werden kann. Hi Speed FS Dies ist ein proprietäres Dateisystem, welches auf Geschwindigkeit währen der Aufnahme optimiert ist. Nach der Auswahl können Sie die Partitionsgröße definieren, die für das Hi Speed FS Dateisystem genutzt wird. Empfehlenswert ist eine Größe von 50% des Datenträgers in Hi Speed FS Dateisystem. Die Partition wird vorformatiert und belegt. Nach der Aufnahme wird die Datei im der FAT32 Partition abgelegt, so dass diese auch an einem Computer gelesen und bearbeitet werden kann.

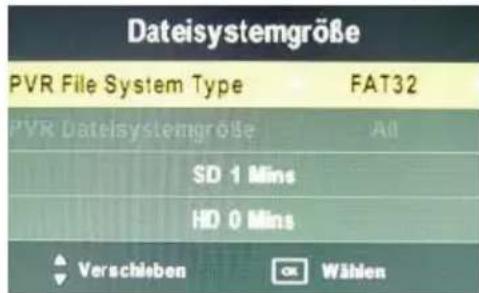

Time Shift Größe Nach dem Formatieren wird dieses Menü angezeigt. Wählen sie hier die maximale Größe für eine Time Shift Datei aus. Das Maximum beträgt 8 GB. Bestätigen sie mit OK.

Geschwindigkeit Dieses Menü zeigt Datentransferrate und freien Speicherplatz des USB Mediums an. Das nebenstehende Bild zeigt den betriebsbereiten Datenträ- ger an. Sollte nach dem Prüfen des Dateisystems/Formatieren ange- zeigt werden, dass der USB-Speicher zu langsam ist, können Sie diesen nicht für die Aufnahmefunktion verwenden. REKORDER Vorbereitung des DatenträgersHTC 2233HD/2433HD 31 Deutsch REKORDER Direkte Aufnahme

1. Schließen Sie einen USB Datenträger an dem USB Anschluss an.

2. Stellen Sie sicher, dass dieser USB Speicher für die Aufnahme vorbereitet wurde, andernfalls

wird der Speicher nicht erkannt.

3. Die Aufnahme kann nur im DVB-T Modus erfolgen.

Drücken Sie während des DVB-T Livebildes die AUFNAHME Taste und die Aufnahme startet. Beenden Sie die Aufnahme, in dem Sie die STOP Taste drücken. Während der Aufnahme wird eine Navigationsleiste angezeigt. Damit stehen Ihnen verschiedene Optionen zur Verfügung, wie Sie bei dem zeitversetzten Fernsehen (Time Shift) möglich sind. Nachdem Sie die PLAY Taste gedrückt haben, sind die Funktionen verfüg- bar. Die Aufnahme wird im Hintergrund fortgesetzt. Mit den Pfeiltasten ◄/► können Sie zwischen den einzelnen Abspielfunktionen wechseln. Wählen Sie eine Funktion aus und drücken Sie die OK Taste zum Ausführen. PLAY Startet die Wiedergabe von dem Anfang der Aufnahme PAUSE Pause der Wiedergabe STOP Beendet die Wiedergabe << Schneller Rücklauf in den Geschwindigkeitsstufen x2, x4, x8 und x16 >> Schneller Vorlauf in den Geschwindigkeitsstufen x2, x4, x8 und x16 |< Sprung um 30 Sekunden zurück >| Sprung um 30 Sekunden vorwärts

Time-Shift Die Time-Shift Funktion ermöglicht die Aufnahme während des Livebildes zu pausieren oder den schnellen Rücklauf bzw. Vorlauf zu nutzen. Drücken Sie die PAUSE Taste und die Time Shift Funktion startet mit einem eingefrorenen Bild. Während des Time Shift wird eine Navigationsleiste angezeigt. Damit stehen Ihnen verschiedene Optionen zur Verfügung (siehe beide obige Abbildungen): PLAY Startet die Wiedergabe von dem Anfang der Aufnahme PAUSE Pause der Wiedergabe—Time Shift läuft weiter STOP Beendet die Time Shift Funktion << Schneller Rücklauf in den Geschwindigkeitsstufen x2, x4, x8 und x16 >> Schneller Vorlauf in den Geschwindigkeitsstufen x2, x4, x8 und x16 |< Sprung um 30 Sekunden zurück >| Sprung um 30 Sekunden vorwärts Funktionen des Rekorders32 HTC 2233HD/2433HD Deutsch Funktionen des Rekorders Liste der aufgenommen Sendungen Wenn Sie schon Sendungen auf dem USB Speicher aufgenommen haben, dann können Sie diese Liste mit der INDEX Taste aktivieren. Die Liste erscheint auf dem Bildschirm. Erneutes Drücken der INDEX Taste ändert die Anordnung der Aufnahmen.

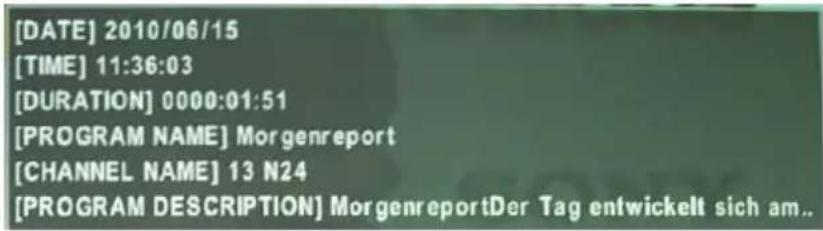

Information zur Aufnahme Drücken Sie die RECHTE Navigationstaste auf einer Aufnahme und Sie erhalten Basisinformationen der Datei.

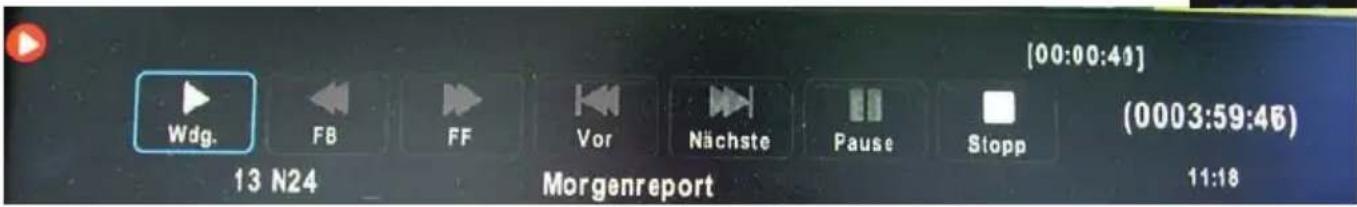

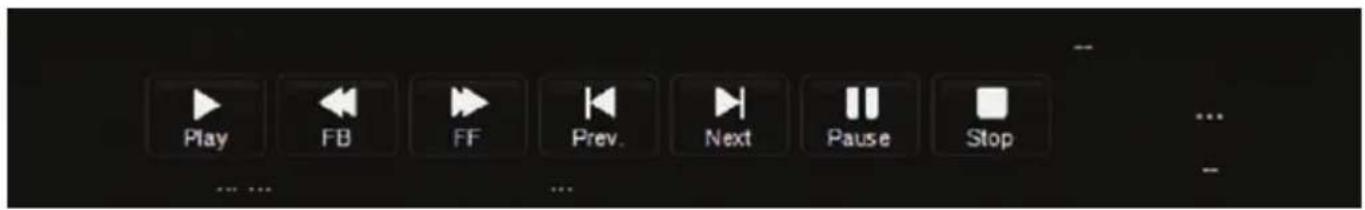

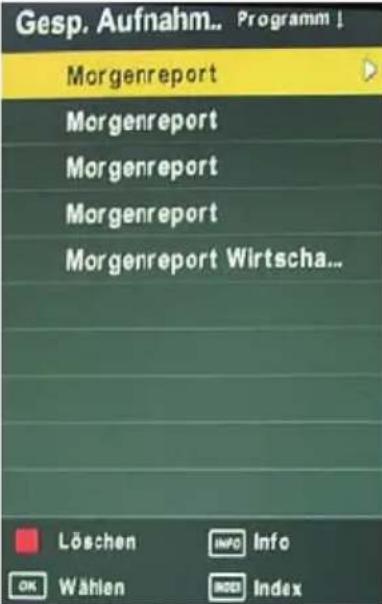

Abspielen Wählen Sie eine Aufnahme aus und drücken Sie die OK oder die PLAY Taste zum Abspielen. Wäh- rend des Abspielens stehen Ihnen folgenden Tasten zur Verfügung: << / >> Schneller Rück– bzw. Vorlauf |<< / >>| Sprung um 30 zurück bzw. vorwärts STOP Beenden der Wiedergabe PAUSE Pausieren der Wiedergabe

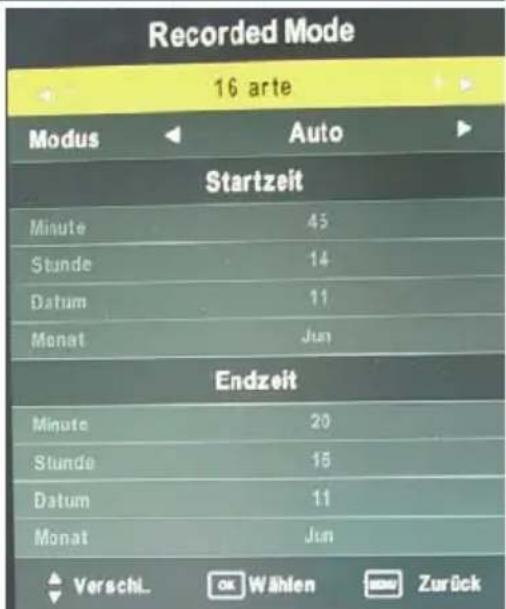

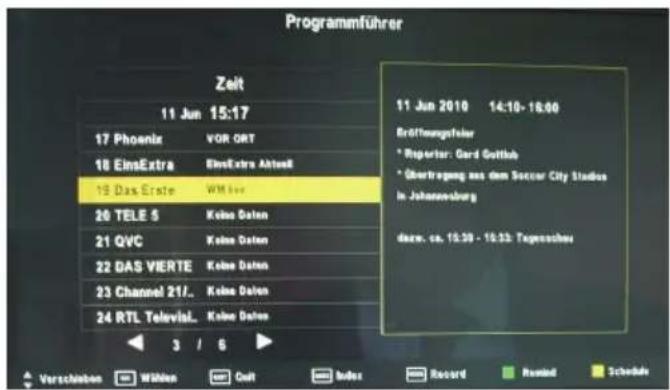

Deutsch Aufnahmeprogrammierung aus EPG heraus Sie können aus dem EPG heraus den Recorder für eine bestimmte Sendung programmieren:

1. Öffnen sie mit der EPG Taste den Elektro-

nischen Programmführer (EPG)

2. Wählen Sie bei der Sortierungsfolge ggf.

3. Wählen sie eine aufzunehmende Sendung

4. Drücken sie AUFNAHME Taste

5. Tätigen sie ihre Letzten Einstellungen, wie

z.B. Anpassung der Start oder Endzeit.

6. Bestätigen mit der OK Taste

Nach dem Bestätigen wird ihre Timerprogrammierung in dieser Liste angezeigt.

• Wenn der Fernseher zum Zeitpunkt der programmier- ten Sendung im Stand-By ist wird die Aufnahme aus dem Stand-By heraus getätigt.

• Die Aufnahme endet automatisch, je nach Einstellung

Sie können ggf. auch diese aus der Liste entfer- nen. Drücken Sie dazu die GELBE Taste auf der Fernbedienung. Sie können aus dieser Liste auch schon program- mierte Aufnahmen wieder löschen. Drücken Sie dazu die ROTE Taste und der entsprechende Eintrag wird gelöscht.

1. Die programmierte Aufnahme findet auch im Stand-By Modus statt. Dabei startet der Fernse-

her nicht vollständig. Es wird kein Bild anzeigt und es ist auch kein Ton hörbar.

2. Die Aufnahme endet zu den vorgegebenen Zeitpunkt und der Fernseher verbleibt im Stand-

Deutsch Der Fernseher enthält einem USB Anschluss, mit dem Sie von einem USB-Speicher Dateien abspie- len können.

• Die Geschwindigkeit des USB-Speicher kann von Speicher zu Speicher variieren.

• Bitte nicht den Fernseher anschalten oder den USB-Speicher entfernen, solange auf dem USB-Speicher zugegriffen wird. Wenn der Speicher plötzlich getrennt oder ausgeschaltet wird, können die gespeicherten Dateien oder der USB-Speicher beschädigt werden.

• Bitte benutzen Sie nur ein USB-Speicher, das normale Musik-, Film-, Text- oder Bilddateien zum abspielen auf dem Fernseher. Kopieren Sie nie Dateien auf einen USB-Speicher wel- cher ausschließlich für die Aufnahme präpariert worden ist.

• Bitte verwenden Sie nur USB-Speicher mit FAT32-Dateisystem, welches von Windows for- matiert wurde. Falls der USB-Speicher mit einem anderen PC-Programm formatiert wurde, kann es unter Umständen nicht erkannt werden.

• Nicht alle USB-Speicher werden unterstützt oder können ohne Probleme betrieben werden.

• Wenn der Name eines Ordners oder einer Datei zu lang ist, wird dieser nicht angezeigt und kann nicht anerkannt werden.

• Bitte sichern Sie die wichtige Dateien auf dem USB-Speicher.

Anschließen eines USB-Speichers Genießen Sie die Foto-, Musik-, Film- und Textdateien von dem USB-Speicher. Sie können keine neuen Ordner hinzufügen oder löschen.

1. Schließen Sie den USB-Speicher an dem USB Anschluss an. (Bitte beachten

2. Schalten Sie das Gerät ein und drücken Sie die INPUT Taste, um in das Ein-

gangsquellen-Menü zu gelangen.

3. Drücken Sie die ▲ ▼ Taste bis zu der Option „USB-Gerät“ und drücken Sie die

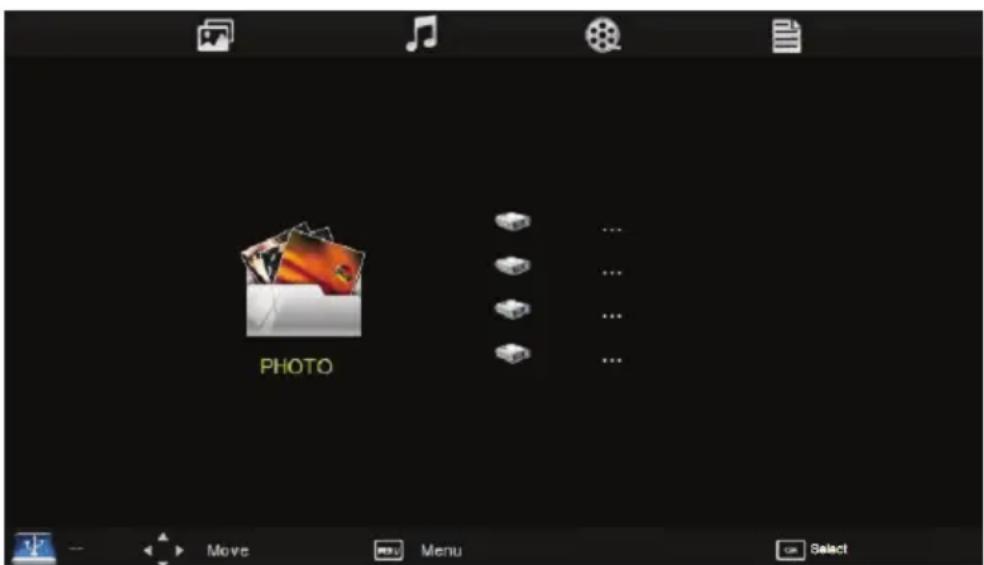

OK-Taste. Der Multimedia-Player startet und ließt des Inhalt des Speichers aus.

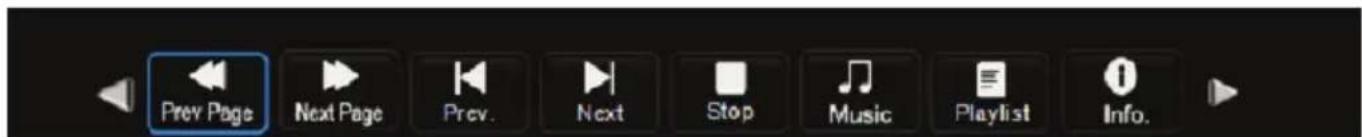

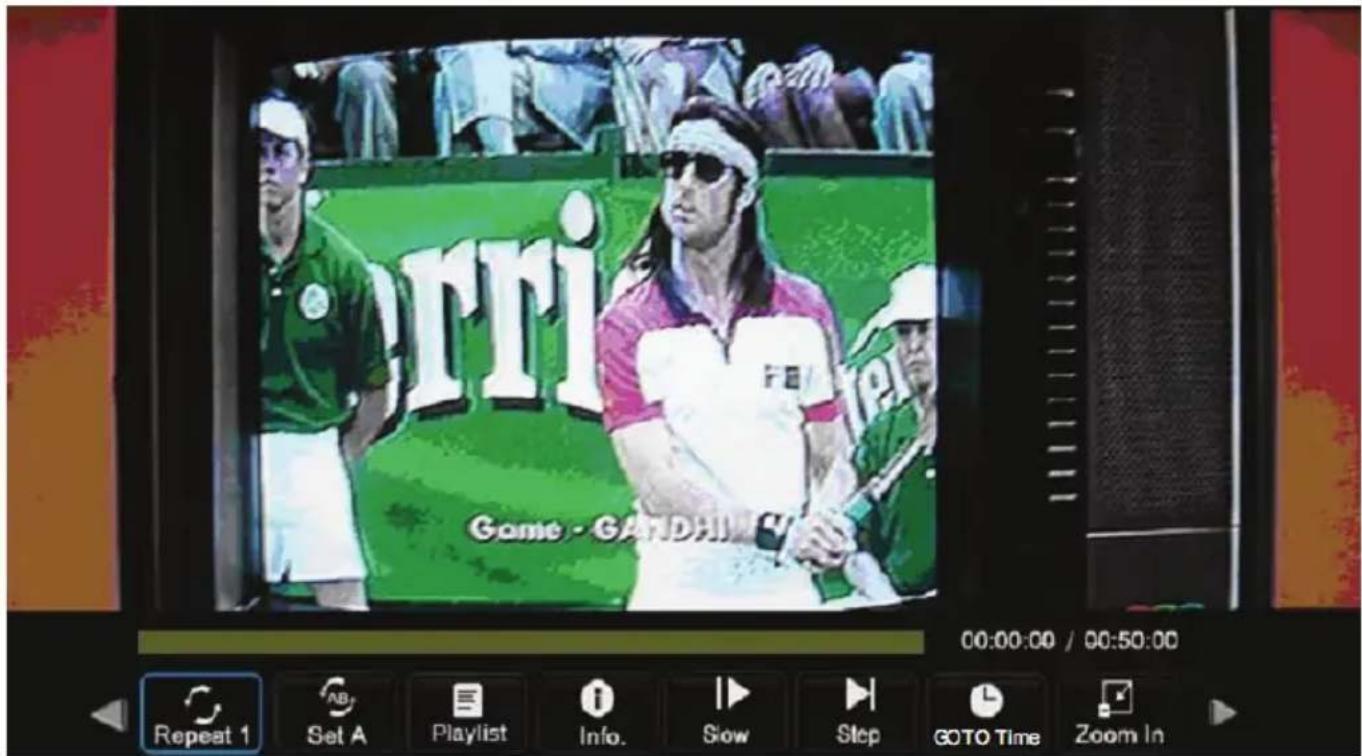

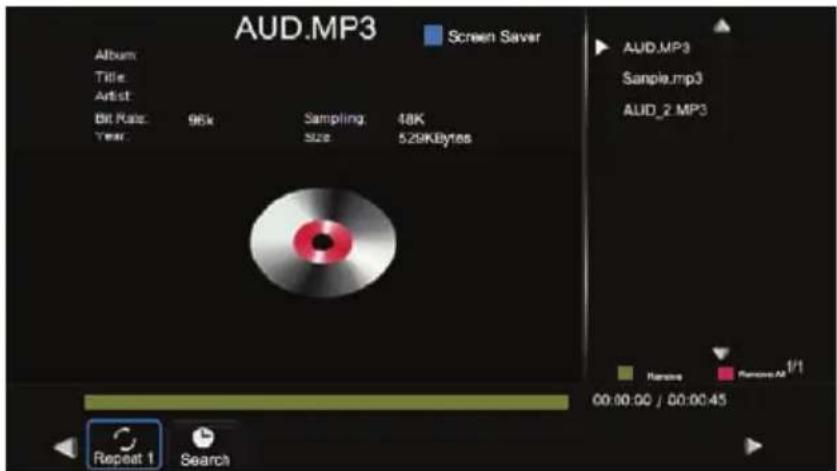

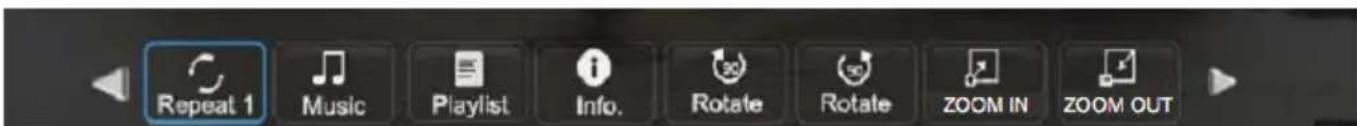

4. Wählen Sie die Option Photo, Musik, Film oder Text mit den ◄► Tasten aus

und bestätigen Sie die Auswahl mit der OK Taste.

5. Beenden Sie die ausgewählte Option (Photo, Musik, Film oder Text) mit der EXIT Taste und

Sie gelangen in das Hauptmenü des Media-Players zurück. Media-PlayerHTC 2233HD/2433HD 35 Deutsch Bilder abspielen Sie können Bilder in den Formaten JPEG (jpg), Bitmap (bmp) oder Portable Netzwerkdateien (png) abspielen. Um die Bilder in voller Bildschirmauflösung anzuzeigen, nutzen Sie die Auflösungen 1280 x 720 oder 1920 x 1080 Pixel. Alle anderen Auflösungen werden entsprechend des Seitenverhältnisses angezeigt und können des- halb Ränder enthalten.

1. Drücken Sie die ◄ / ► Taste und wählen Sie die Option Photo aus. Bestätigen Sie die Opti-

on mit der OK Taste.

2. Drücken Sie ▲ / ▼ Taste und wählen Sie einen Ordner aus, in dem sich die Bilder befinden.

Bestätigen Sie die Auswahl mit der OK Taste. Der Ordnerinhalt wird angezeigt.

3. Drücken Sie die Navigationstasten (▲ / ▼ / ◄ / ► ) und wählen Sie ein Bild aus. Auf der

rechten Seite wird das ausgewählte Bild in einer Vorschau dargestellt und darunter finden Sie einige Informationen des Bildes.

4. Sie können auch eine Playlist erstellen. Wählen Sie die Bilder aus und bestätigen Sie jedes

mit der OK Taste. Diese Bilder werden dann mit einem roten Häkchen versehen.

5. Drücken Sie die Abspielen Tast (>) und dann wird das Bild im Vollbild angezeigt.

6. Mit der STOP Taste beenden Sie die Vollbildanzeige der Bild und kehren zu dem Dateibrow-

In der Vollbildansicht wird eine Navigationsleiste angezeigt. Mit den ◄ / ► Tasten können Sie die einzelnen Funktionen anwählen und mit der OK Taste ausführen. Mit der EXIT Taste wird die Leiste ausgeblendet. Mit den ▲ / ▼ Tasten rufen Sie in der Vollbildwiedergabe die Playliste bzw. den Ordnerinhalt auf. Dort können Sie die auch die einzelnen Bilder des aktuellen Ordner anwählen. Media-Player36 HTC 2233HD/2433HD Deutsch Musik abspielen Der Media-Player kann Musikdateien in den Formaten AAC, MP3, WAVE und WMA abspielen.

1. Drücken Sie die ◄ / ► Taste und wählen Sie die Option Musik aus. Bestätigen Sie die Opti-

on mit der OK Taste.

2. Drücken Sie ▲ / ▼ Taste und wählen Sie einen Ordner aus, in dem sich die Musikdateien

befinden. Bestätigen Sie die Auswahl mit der OK Taste. Der Ordnerinhalt wird angezeigt.

3. Drücken Sie ▲ / ▼ Taste und wählen Sie ein Musikstück aus. Der Fernseher startet die Wie-

dergabe automatisch.

4. Sie können mehrere Musikdateien mit der OK Taste markieren. Drücken Sie die ► (PLAY)

Taste um die ausgewählten Stücke nacheinander abzuspielen.

5. Wenn kein Stück markiert wurde, dann wird der ganze Ordnerinhalt abgespielt.

6. Drücken Sie die Pause Taste (||) um die Wiedergabe zu unterbrechen. Setzen Sie die Wie-

dergabe mit der PLAY Taste fort.

7. Mit den Tasten >> oder << können Sie innerhalb eines Musikstückes sich schnell vorwärts

bzw. rückwärts bewegen. Drücken Sie mehrmals dies Taste, so ändert sich die Geschwindig- keit. Mit der PLAY Taste kehren Sie in die normale Geschwindigkeit zurück.

8. Drücken Sie die STOP Taste um die Wiedergabe zu beenden. Sie kehren damit in den Datei-

Übersicht der Dateien im Ordner. Das Musikstück startet automatisch nachdem es markiert wurde.

Vollbildansicht. Nachdem Sie ein Musikstück mit der PLAY Taste ge- startet haben, wechselt der Medien- Player in den Vollbildmodus. Rechts erscheint die Liste entweder aller markierter Stücke oder der ge- samte Ordnerinhalt.

Hinweis: Während der Musikwiedergabe haben Sie die Möglichkeit den Bildschirm mit der BLAUE Taste aus- zuschalten, dies spart auch Strom. Media-PlayerHTC 2233HD/2433HD 37 Deutsch Videos abspielen Sie können mit dem Media-Player Videodateien in den Formaten AVI, MPG, VOB, MOV, MKV, M2T, TS und TRP von USB Speicher abspielen. Einschränkungen:

1. Unterstützt wird die Wiedergabe von MPEG-2 in MPG oder M2T Container bis zu einer Auflö-

sung von 1920 x 1080 Pixel.

2. Achten Sie bei der Wiedergabe von MPEG-2 Videos auf eine Bitrate von ca. max. 15.000

1. Drücken Sie die ◄ / ► Taste und wählen Sie die Option Video aus. Bestätigen Sie die Opti-

on mit der OK Taste.

2. Drücken Sie ▲ / ▼ Taste und wählen Sie einen Ordner aus, in dem sich die Videodateien

befinden. Bestätigen Sie die Auswahl mit der OK Taste. Der Ordnerinhalt wird angezeigt.

3. Drücken Sie ▲ / ▼ Taste und wählen Sie eine Videodatei aus. Der Fernseher startet die

Wiedergabe in dem Vorschaufenster automatisch.

4. Drücken Sie die ► (PLAY) Taste um das ausgewählte Video in Vollbildmodus abzuspielen.

5. Drücken sie OK um ein Video zu markieren oder die Markierung auf zu heben.

6. Drücken Sie die Pause Taste (||) um die Wiedergabe zu unterbrechen. Setzen Sie die Wie-

dergabe mit der PLAY Taste fort.

7. Mit den Tasten >> oder << können Sie innerhalb eines Videos sich schnell vorwärts bzw.

rückwärts bewegen. Drücken Sie mehrmals dies Taste, so ändert sich die Geschwindigkeit. Mit der PLAY Taste kehren Sie in die normale Geschwindigkeit zurück.

8. Drücken Sie die |<< oder >>| Taste um die vorherige oder nächste Videodatei zu starten.

9. Drücken Sie die STOP Taste um die Wiedergabe zu beenden. Sie kehren damit in den Datei-

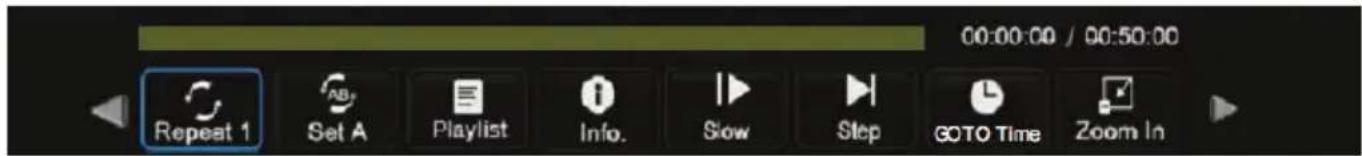

browser zurück. Während der Wiedergabe erscheint unten im Bild eine Navigationsleiste mit vielen Optionen. Media-Player38 HTC 2233HD/2433HD Deutsch Media-Player Navigationsleiste Mit den ◄ / ► Tasten können Sie die einzelnen Funktionen anwählen und mit der OK oder der INFO Taste ausführen. REPEAT Umschalten des Wiederholungsmodus A-B Wiederholung Segment Wiederholung Playlist Abspielliste Info Informationsanzeige Slow Langsames Abspielen Step Schrittweise Wiedergabe Goto Time Suche bzw. Eingabe eines Zeitindices ZOOM IN Video vergrößern ZOOM OUT Video verkleinern Aspect Ratio Umschalten des Seitenverhältnisses Anzeige Anzeige der Videos in dem aktuellen Ordner

Wiederholungsmodus Hier können Sie zwischen Alle, Einzel oder Keine Wiederholung auswählen. Information Rufen diese Option auf, dann erscheint am rechten Rand des Fernseher eine Informationsanzeige. A-B Segment Markieren Sie während der Wiedergabe zwei Punkte A und B und der Media-Player wiederholt die- sen Abschnitt in einer Endlosschleife. Beenden können die A-B Segmentwiedergabe mit der OK Taste. Suche Rufen Sie diese Funktion auf, dann können Sie einen Zeitindex eingeben und der Media-Player springt zu diesem hin. Seitenverhältnis Sollte das Video nicht richtig dargestellt werden, dann können Sie mit dieser Option das Seitenver- hältnis anpassen.

Text Wiedergabe Der Media-Player kann auch Textdateien auf dem Bildschirm darstellen.HTC 2233HD/2433HD 39 Deutsch Media-Player ÜBERSICHT: Unterstützte Formate Film

Maximale Bitrate: 20Mbps Maximale Auflösung: 1920x1080 AVI

Maximale Bitrate: 18Mbps Maximale Auflösung: 1920x1080

MOV,MKV MPEG-4 SP/ ASP,H.264 DAT MPEG-1 MP4 MPEG-4 SP/ ASP,H.264 MPEG-1,MPEG-2 Maximale Bitrate: 20Mbps Maximale Auflösung: 720x576 VOB MPEG-2 Foto BMP BMP Farbtiefen: 4, 8, 16, 32bit Min. Auflösung: 100x100 Max. Auflösung: 2000x2000 JPG/JPEG Progressive JPEG Max . Auflösung 1024x768 JPEG Max. Auflösung: 4096x4096 PNG PNG Min. Auflösung: 100x100 Max. Auflösung: 2000x2000 Musik MP3 MP3 Sample rate:8K-48K,Bit rate: 32K- 320K WMA WMA Sample rate:8K-48K Bitrate:32K-320K ASF AAC M4A Sample rate:16K-48K Bitrate: 32K-192K AAC Dateityp: Format: Hinweise:40 HTC 2233HD/2433HD Deutsch LCD Einstellungen Drücken Sie die LCD MENU Taste und Sie bekommen Zugang zu den unterschiedlichen LCD Ein- stellungen.

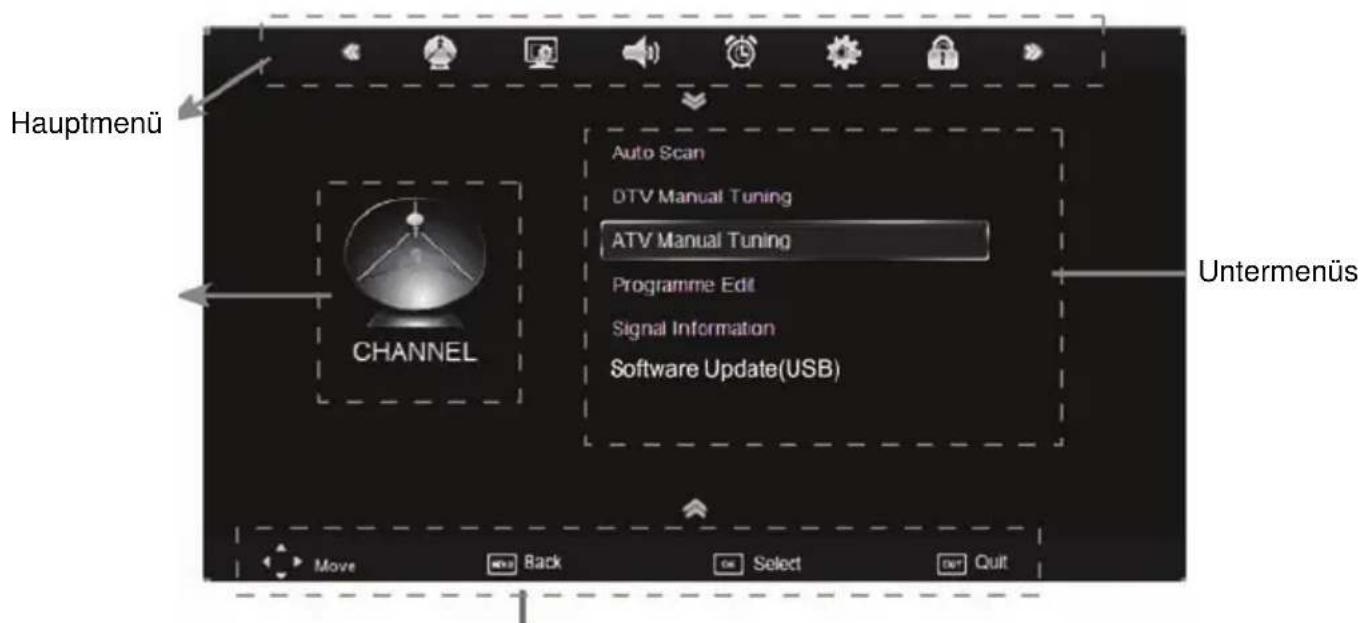

Die einzelnen Hauptkategorien werden mit den ◄/► Tasten aufgerufen. Zugriff zu den Kategorien erhalten Sie, wenn Sie die ▼ Taste drücken. Die entsprechende Hauptkategorie ist nun aktiv. Die LCD Einstellungen sind in die Hauptkategorien „Zeit“, „Empfang“, „Kindersicherung“, „Präferenzen“, „Ton“ und „Bild“ unterteilt. Die Hauptkategorien werden auch durch ein dazugehörendes Symbol charakterisiert.

Die Untermenüs innerhalb einer Kategorie werden mit den Pfeiltasten ▲/▼ angesteuert und mit den ◄/► Tasten geändert. Mit der EXIT oder der LCD MENU Taste werden die LCD Einstellungen beendet. Hauptmenü UntermenüsHTC 2233HD/2433HD 41 Deutsch LCD Einstellungen Die Kanaleinstellungen enthalten die Optionen Sendersuche, DTV Manuelle Suche, ATV Manuelle Suche, Programme bearbeiten. (Siehe auch S.29 für die Erklärung der Rekorderfunktion) Sendersuche Mit dieser Option können Sie den Suchlauf für analoges und digitales Fernsehen durchführen. Aktivieren Sie die Option mit ▼ Taste , so dass die Option markiert ist.

1. Danach erscheint ein weiteres Popupfenster, wo Sie

das gewünschte Land auswählen können. Mit der Pfeil- taste ► können Sie die Länder weiterklicken.

2. Nach der Auswahl der Landes, drücken Sie die Pfeiltaste ▼ damit Sie den Suchmodus auswäh-

len können. Zur Auswahl stehen ATV + DTV, DTV usw.. Mit der Pfeiltaste ► können Sie die Opti- on auswählen.

3. Drücken Sie die OK Taste und starten Sie den Suchlauf.

4. Jetzt wird ein neues Fenster eingeblendet, wo der Fortschritt des Suchlaufes dokumentiert wird.

Dort werden dann die Anzahl der gefundenen analogen, der digitalen und der Radio Programmen gelistet.

5. Nach dem beenden des Suchlaufes werden alle gefundenen TV- und Radio-Programme gespei-

chert. Hinweis: Der komplette Suchlauf dauert einige Minuten. Weitere Informationen erhalten Sie auch auf Seite 21. Kanaleinstellungen42 HTC 2233HD/2433HD Deutsch LCD Einstellungen Manuelle DVB-T Sendersuche Mit der Pfeiltaste ► können Sie die manuelle DVB-T Sendersu- che starten.

1. Mit den ◄/► Tasten wird der Kanal geändert, an dem

Suche durchgeführt werden soll.

2. Starten Sie die Suche nach Auswahl des Kanals mit der

OK Taste. Mit der EXIT oder der LCD MENU Taste verlassen Sie die ma- nuelle Suche.

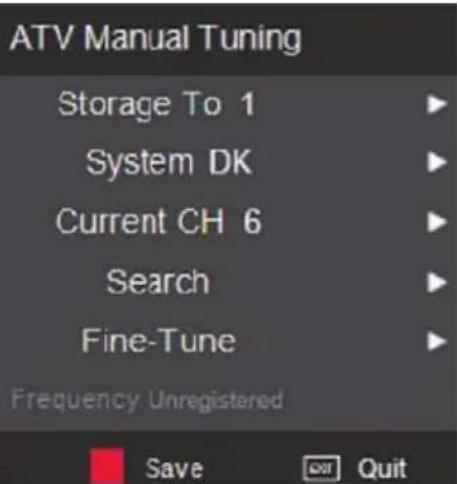

Manuelle Analog TV Suchee Mit der Pfeiltaste ► können Sie die manuelle ATV Suche starten. Die Unteroptionen sind:

• TV Standard (B/G für Westeuropa, I für England, D/K für Osteuropa, L oder LL für Teile Frankreichs)

1. Mit den Pfeiltasten ▲/▼ werden die einzel-

nen Unteroptionen angesteuert.

2. Wählen Sie mit den ◄/► Tasten den Kanalplatz aus, den der TV Sender erhalten soll.

3. Wählen Sie mit den ◄/► Tasten das Audiosystem aus.

4. Navigieren Sie zur Option Suche, und starten Sie den Suchlauf mit ► Taste.

Feinabstimmung: Sie können mit den ◄/► Tasten die Frequenz fein einstellen, wenn der aktuelle Kanal ein schwa- ches Signal aufweist.

Mit der ROTEN Taste können die Änderungen der Einstellungen (z.B. Audiosystem und ähnliches) speichern.

Mit der EXIT oder der LCD MENU Taste verlassen Sie die manuelle Suche. KanaleinstellungenHTC 2233HD/2433HD 43 Deutsch LCD Einstellungen Programme bearbeiten Bewegen von TV Sender (Move) Mit dieser Option können Sie einzelne TV Sender eine neue Position in der Kanalliste zuweisen. Die Vorgehensweise:

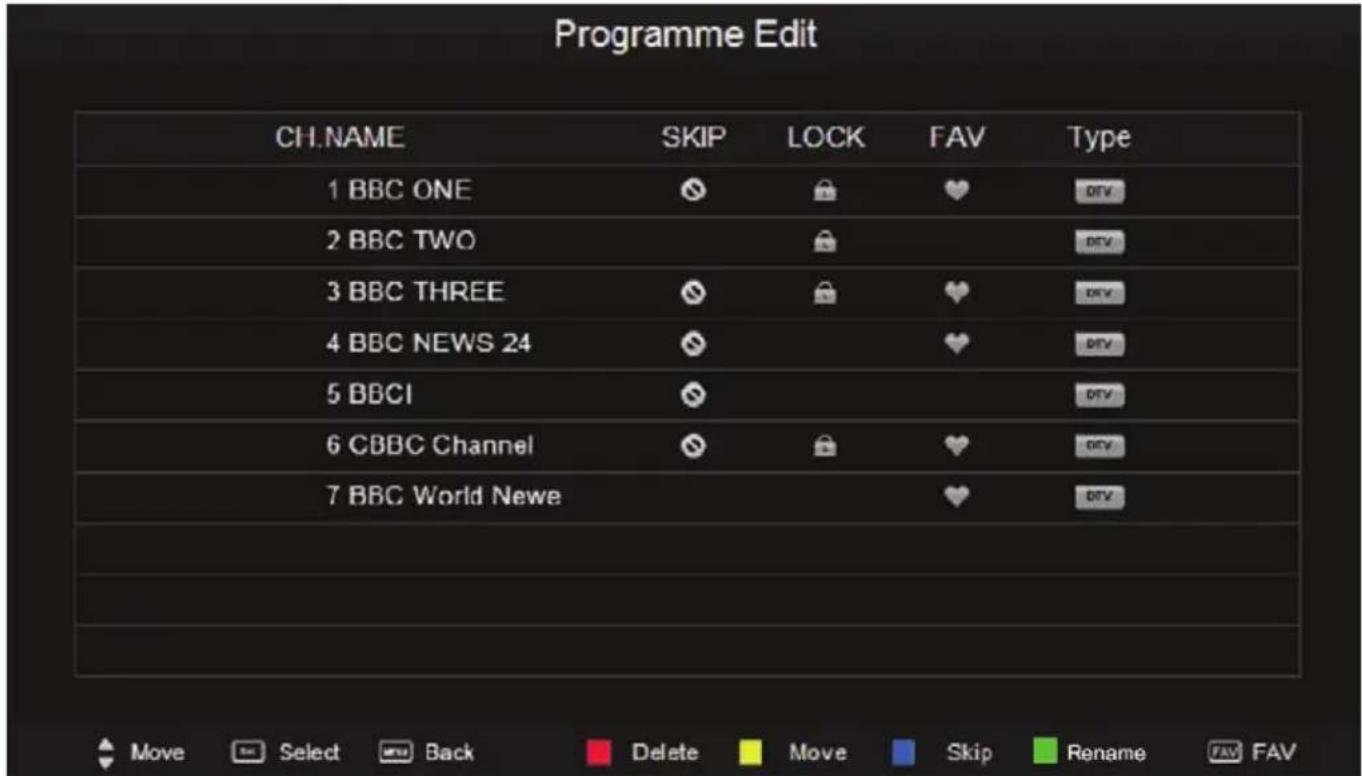

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.

2. Drücken Sie die GELBE Taste auf der Fernbedienung und am ausgewählten TV Sender

erscheint ein Pfeilsymbol.

3. Mit den ▲/▼ Tasten wählen Sie die neue Position des TV Senders aus.

4. Drücken Sie die OK oder GELBE Taste um die Verschiebung auszuführen.

5. Mit der EXIT Taste verlassen Sie die Programmbearbeitung.

Einteilung in Favoriten Hiermit können Sie einzelne TV Sender in einer Favoritenliste einteilen. Diese Liste können Sie spä- ter mit der FAV Taste aufrufen und mit den Tasten FAV+/- zwischen den Favoriten umschalten. Die Vorgehensweise ist::

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.

2. Drücken Sie die FAV Taste auf der Fernbedienung und am ausgewählten TV Sender er-

scheint ein Herzsymbol. Der TV Sender wird nun in die Favoritenliste einsortiert.

3. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden

gespeichert. Eine Meldung wird angezeigt, dass das System aktualisiert wird. Hinweis: Wenn Sie einen TV Sender wieder aus der Favoritenliste entfernen möchten, dann steuern Sie den TV Sender in der Programmbearbeitung an (markiert mit einem Herzsymbol) und drücken Sie erneut die FAV Taste. Das Herzsymbol wird nun entfernt und der TV Sender erscheint nicht mehr in der Favoritenliste. Kanaleinstellungen44 HTC 2233HD/2433HD Deutsch Kanaleinstellungen LCD Einstellungen Kanal überspringen Mit dieser Option können Sie einzelne TV Sender zum Überspringen markieren, so dass diese beim "zappen" mit den Tasten CH +/- übersprungen werden.

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.

2. Drücken Sie die BLAUE Taste auf der Fernbedienung und am ausgewählten TV Sender

erscheint ein Verbots-Symbol.

3. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden

gespeichert. Kanal umbenennen (Nur bei analogen TV Sendern möglich) Mit dieser Option können Sie einzelne analoge TV Sender umbenennen und so einen neuen Namen zuweisen können.

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.

2. Drücken Sie die GRÜNE Taste auf der Fernbedienung und am ausgewählten TV Sender

erscheint ein grünes Symbol.

3. Mit den ▲/▼ Tasten können Sie auf der einzelnen Position das Zeichen ändern.

4. Mit den Tasten ◄/► wechseln Sie von einer Position zur anderen.

5. Speichern Sie die Änderung des Namens mit der MENU Taste.

6. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden

gespeichert. TV Sender entfernen Mit dieser Option können Sie einzelne TV Sender aus der Kanalliste löschen.

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.

2. Drücken Sie die ROTE Taste auf der Fernbedienung und der ausgewählten TV Sender wird

3. Drücken Sie solange die EXIT Taste auf der Fernbedienung, bis Sie wieder das laufende

Programm sehen. Eine Meldung wird angezeigt, dass das System aktualisiert wurde. Signalinformation Blendet einige Informationen zu dem aktuellen Kanal ein. CI Informationen Ruft das Einstellmenüs eines CI-Moduls auf. Sollten Sie eine CI-Modul in den Fernseher gesteckt haben, beachten Sie bitte dazu die dem Modul beigefügte Anleitung. Aufnahme starten Startet direkt die Aufnahme bei dem aktiven Sender. Aufnahmeliste Blendet die Aufnahmeliste ein. Timeraufnahme planen Blendet die Timerprogrammierung ein. Timerprogrammierungsliste Blendet die Liste aller Timerprogrammierungen ein. USB Dateisystem Bereitet den USB Speicher für die Aufnahme oder Time Shift vor (siehe Seite 29).HTC 2233HD/2433HD 45 Deutsch LCD Einstellungen Die Bildeinstellungen enthalten die Optionen Bildmodus, Kontrast, Helligkeit, Farbe, Schärfe, Farbton, Seitenverhältnis und Rauschreduktion. Bildmodus Mit den Tasten ◄/► wird der Bildmodus und somit die Darstellung des Bildes eingestellt. Die vorein- gestellten Unteroptionen sind Standard, Dynamisch, Benutzer und Weich. Sie haben auch die Möglichkeit eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer Unteroption. Helligkeit Mit den Tasten ◄/► wird die Helligkeit des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde. Kontrast Mit den Tasten ◄/► wird der Kontrast des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde. Farbe Mit den Tasten ◄/► wird die Farbe des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde. Schärfe Mit den Tasten ◄/► wird die Bildschärfe eingestellt. Diese Option ist nur dann aktiv, wenn im Bild- modus die Benutzereinstellung gewählt wurde. Farbton Mit den Tasten ◄/► wird der Farbton eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde. Bildeinstellungen46 HTC 2233HD/2433HD Deutsch LCD Einstellungen Farbtemperatur Mit den Tasten ◄/► wird die Farbtemperatur und somit die Darstellung des Bildes eingestellt. Die voreingestellten Unteroptionen sind Kalt, Warm, Medium und Benutzer. Sie haben auch die Möglichkeit eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption. Danach haben Sie Zugriff auf die separaten Farben Rot (RED), Grün (Green) und Blau (Blue).

Seitenverhältnis (Aspect Ratio) Mit den Tasten ◄/► wird das Seitenverhältnis und somit die Darstellung des Bildes auf dem Bild- schirm eingestellt. Die Unteroptionen sind:

• 16:9 — Das Bild wird immer als Vollbild dargestellt, unabhängig von dem vorgegebenen Sei- tenverhältnis

• 4:3 — Das Bild wird immer als 4:3 Bild mit schwarzen Balken rechts und links dargestellt, unabhängig von dem vorgegebenen Seitenverhältnis

• Auto — Passt das Bild immer automatisch an. Liegt ein 16:9 Bild vor, dann erscheint ein Vollbild, liegt ein 4:3 Bild vor, dann erscheint das Bild als 4:3 Bild mit seitlichen Balken.

• Zoom 1 Das Bild wird dann auf Vollbild vergrößert unter Beibehaltung des Seitenverhältnis- ses. Jedoch gehen bei dieser Zoomstufe Bildinhalt verloren.

• Zoom 2— Diese Option kann bei einem 16:9 Widescreenbild verwendet werden. Das Bild wird dann unter Beibehaltung des Seitenverhältnisses auf Vollbild vergrößert. Jedoch gehen bei dieser Zoomstufe Bildinhalte verloren.

• Panorama - 4:3 Bilder werden bildschirmfüllend dargestellt. Durch unlineare Vergrößerung wird ein natürlicher Bildeindruck erzielt Zugriff haben Sie auf diese Optionen auch mit der ASPECT Taste.

Rauschreduktion Mit den Tasten ◄/► wird das Rauschunterdrückungssystem aktiviert:

• Aus Rauschunterdrückung wird ausgeschaltet.

• Niedrig Startet eine leichte Rauschunterdrückung

• Mittel Mittlere Stärke der Rauschunterdrückung

• Hoch Starke Rauschunterdrückung - oft mit einer Überschärfung BildeinstellungenHTC 2233HD/2433HD 47 Deutsch LCD Einstellungen Bildeinstellungen Im VGA Modus enthalten die Bildeinstellungen noch zusätzliche Optionen. Sie sind für die vertikale und horizontale Ausrichtung und die Bildgröße zuständig. Diese weiteren Unteroption befinden sich im SCREEN Menü. Mit der Pfeiltaste ► können Sie die weiteren Unteroptionen auf dem Bildschirm darstellen.

Autom. Position Mit der Taste ► können Sie die folgenden Einstellungen automatisch konfigurieren.

Horizontale und vertikale Position Mit den Tasten ◄/► können Sie die Position des Bildes auf dem Bildschirm in der Höhe, wie auch in der Breite einstellen.

Größe (Size) Mit den Tasten ◄/► können Sie die Größe des Bildes auf dem Bildschirm einstellen.

Phase Mit den Tasten ◄/► wird die Phase der ADC-Sampling-Uhr im Verhältnis zum H-Sync-Signal einge- stellt, bis ein stabiles, klares und schärferes Bild erreicht wird.

Speichern Sie die Änderung mit der LCD MENU Taste. Mit der EXIT Taste verlassen Sie die Bildein- stellungen und die neuen Einstellungen werden gespeichert.48 HTC 2233HD/2433HD Deutsch LCD Einstellungen Die Toneinstellungen enthalten Optionen für Tonmodus, Höhen, Tiefen, Balance, Auto Lautstärke, Raumklang und SPDIF Ausgabe. Soundmodus Mit den Tasten ◄/► wird der Soundmodus und somit die Tonausgabe eingestellt. Die voreingestell- ten Unteroptionen sind Musik, Film, Sport und Benutzer. Sie haben auch die Möglichkeit, eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption. Danach haben Sie Zugriff auf die Höhen– und Basseinstellungen. Höhen und Tiefen Mit den Tasten ◄/► lässt sich die Klang ändern. Diese Optionen sind nur dann aktiv, wenn im Soundmodus die Benutzereinstellung gewählt wurde. Balance Mit den Tasten ◄/► können Sie die Links-/Rechtsbalance des Tons einstellen. Auto Lautstärke Diese Option ermöglicht die automatische Dämpfung der Lautstärke, wenn Passagen mit sehr lautem Ton (z.B. Werbung) vorkommen. Dies ist eine Art von Nachtmodus. Mit den Tasten ◄/► wird dies Option verändert. Raumklang Diese Option aktiviert die Tonausgabe mit Raumklangeffekt. Mit den Tasten ◄/► wird diese Option aktiviert bzw. ausgeschaltet. SPDIF Modus (für DVB-Modus und Mediaplayer) Hiermit definieren Sie die Art und Weise des digitalen Tonausganges. Die Optionen sind Aus, PCM (Nur Stereoausgabe) oder AUTO (Bitstream Ausgabe). ToneinstellungenHTC 2233HD/2433HD 49 Deutsch LCD Einstellungen Zeiteinstellungen Die Zeiteinstellungen enthalten Optionen für Uhr/Datum, automatische Ausschaltzeit, automatischen Anschaltzeit, Schaltuhr, automatischer Stand-By und die Zeitzone. Uhr Zeigt die aktuelle Uhrzeit an. Ausschalt-Timer Mit dieser Option können Sie den Fernseher automatisch zu einer bestimmten Zeit ausschalten las- sen. Aktivieren Sie die Option mit der ► Taste und ein neues Popupfenster erscheint auf dem Bild- schirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit.

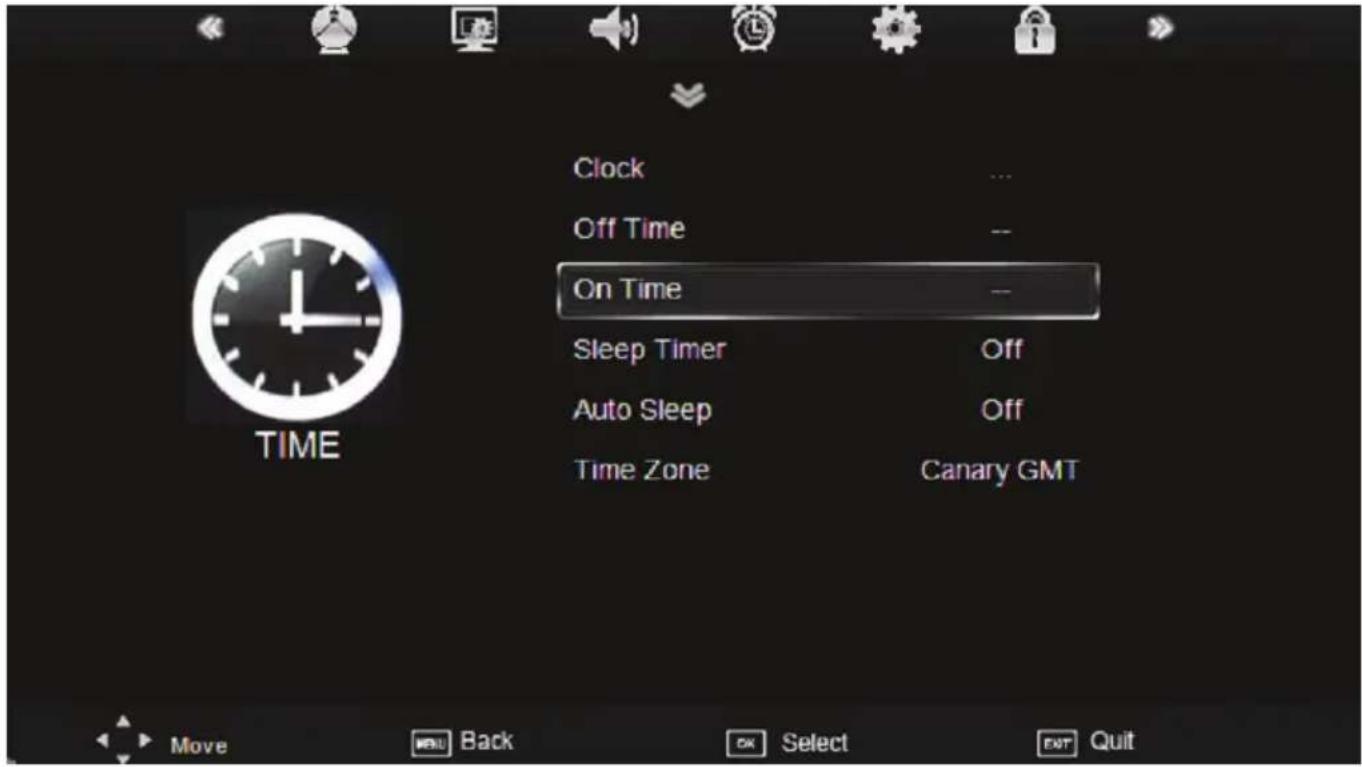

• Wiederholen Diese Option enthält die möglichen Einstellungen für Einmal, Täglich, Montag-Freitag, Mon- tag-Samstag, Samstag-Sonntag, Sonntag oder Aus.

• Stunde - Hier definieren Sie die Uhrzeit in Stunden.

• Minuten - Hier definieren Sie die Uhrzeit in Minuten. Eine Einstellung könnte zum Beispiel lauten: Montag-Freitag, 18:05 Uhr. Zu diesem Zeitpunkt würde der Fernseher immer automatisch abgeschaltet.50 HTC 2233HD/2433HD Deutsch LCD Einstellungen Zeiteinstellungen Einschalt-Timer Mit dieser Option können Sie den Fernseher automatisch zu einer bestimmten Zeit einschalten lassen. Aktivieren Sie die Option mit der ► Taste und ein neues Popupfenster erscheint auf dem Bildschirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit.

• Stunde - Hier definieren die Uhrzeit in Stunden.

• Minute - Hier definieren Sie die Uhrzeit in Minuten.

• Lautstärke - Hier definieren Sie den Lautstärkepegel.

• Quelle (Mode) - Hier definieren Sie die Quelle, mit wel- cher der Fernseher gestartet werden soll. Zur Auswahl stehen DTV, ATV und Radio.

• Kanaleingabe - Hier definieren bei Auswahl von DTV bzw. ATV den zu startenden Kanal Eine Einstellung könnte zum Beispiel lauten: Montag-Freitag, 8:05 Uhr, Lautstärke 40, DTV und Ka- nal 2. Somit würde der Fernseher immer automatisch mit dem zuletzt aktiven digitalen TV Sender bei einer Lautstärke von 40 eingeschaltet.

Sleeptimer Mit dieser Option programmieren Sie die Schaltuhr in vorgegebenen Minutenschritten, wann der Fernseher automatisch ausgeschaltet werden soll. Hinweis: Diese Funktion können Sie auch mit der SLEEP Taste auf der Fernbedienung einstellen.

Auto Standby Mit dieser Option schaltet sich der Fernseher immer automatisch nach einigen Minuten ab, wenn kein aktives Signal an der Quelle (DVD, HDMI, VGA etc.) anliegt.

Zeitzone Mit dieser Option definieren Sie die Zeitzone, in der sich der Fernseher befindet. Wenn Sie schon bei dem Suchlauf das entsprechende Land gewählt haben, dann ist in der Regel die zugehörige Einstel- lung richtig.HTC 2233HD/2433HD 51 Deutsch LCD Einstellungen Das Optionsmenü enthält Spracheinstellungen, das Land und das Laden der Werkseinstellungen. Menü Sprache Hier definieren Sie die Anzeigesprache der Bildschirmmenüs. Audiosprache Hier definieren Sie im DVB-T Betrieb die erste und zweite Sprache, bei mehrsprachigen TV Sender bzw. Sendungen. Untertitelsprache Hier definieren Sie im DVB-T Betrieb die erste und zweite Untertitelsprache, falls diese übertragen werden. Hinweis: In Deutschland gibt es keine Untertitel bei DVB-T. Land Hier wird das Land angezeigt, welches Sie bei der ersten Installation gewählt haben. Zum Ändern des Landes muss das Gerät auf Werkseinstellungen gesetzt werden. Menü ausblenden Hier definieren Sie wann die OSD Menüs automatisch ausgeblendet werden.

Werkseinstellungen Mit dieser Option laden Sie die Werkseinstellungen. Alle persönlichen Einstellungen werden gelöscht und müssen neu eingestellt werden. Präferenzen52 HTC 2233HD/2433HD Deutsch LCD Einstellungen Das Kindersicherungsmenü enthält diverse Einstellungen zum beschränkten Zugriff auf TV Program- me oder zur Definition des Kindersicherungslevels. Die Unteroptionen sind Kanal sperren, Passwort ändern, Programme blockieren und Kindersicherung. Sie können nur dann die Opti- onen ändern, wenn Sie das voreingestellte Passwort ein- geben. Geben Sie nach der Passwortabfrage das vierstelli- ge Passwort 0 0 0 0 ein. Empfangsmenü sperren Wenn das Empfangsmenü gesperrt wird, können ohne Kennworteingabe keine Sen- der- oder Rekordereinstellun- gen verändert werden.

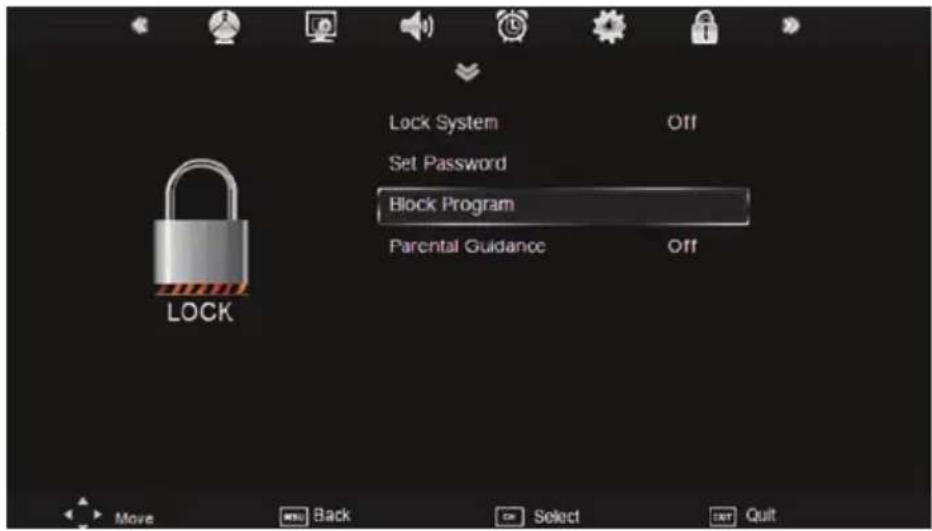

Kennwort ändern Mit dieser Option können Sie das vordefinierte Passwort ändern und ein neues Passwort einge- ben.

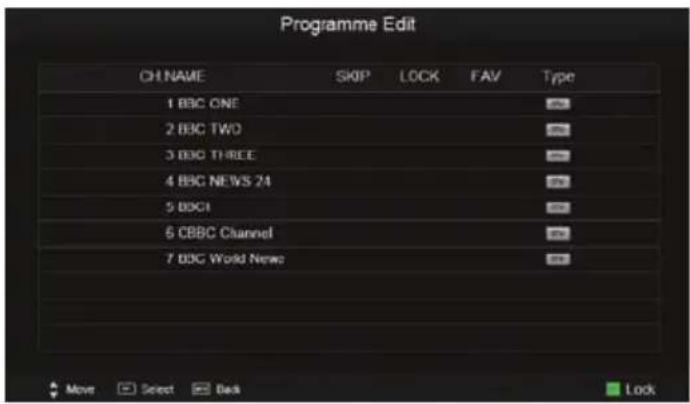

Programme sperren Mit dieser Option können Sie einzelne TV Sen- der sperren. Nach dem Aktivieren dieser Option erscheint auf dem Bildschirm die Senderliste. Wählen Sie mit ▲/▼ Tasten den TV Sender aus, den Sie sperren möchten. Drücken Sie dann die GRÜNE Taste und es erscheint beim ausgewähl- ten TV Sender ein Schlosssymbol. Speichern Sie die Einstellung mit der LCD MENU Taste. Der gesperrte TV Sender kann nicht mehr aufgerufen werden.

Jugendschutz Mit dieser Option können Sie die Stufe der Kindersicherung definieren, wenn diese von dem TV Sen- der unterstützt wird. Je höher der Wert ist, desto größer ist auch der Kindersicherungsschutz. Hinweis: In Deutschland werden keine Level zur Kindersicherung bei DVB-T oder ATV unterstützt. Kindersicherung MenüHTC 2233HD/2433HD 53 Deutsch Problembehandlung Problem Lösung TV lässt sich nicht einschalten

• Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist.

• Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV- Gerät angeschlossen ist.

• Der elektronische Schaltkreis wurde evtl. zurückgesetzt. Ziehen Sie den Stecker heraus, warten Sie 1 Minute, und schlie- ßen Sie dann den Stecker wieder an. Kein Bild

• Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist.

• Überprüfen Sie, ob der richtige Eingang ausgewählt wurde; ver- wenden Sie die Taste INPUT.

• Überprüfen Sie die Helligkeit- und Kontrasteinstellungen im Bild- einstellungen. Kein Ton

• Überprüfen Sie, ob der Ton ausgeschaltet oder die Stummschal- tung aktiviert ist (MUTE).

• Erhöhen Sie vorsichtig die Lautstärke.

• Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen an- geschlossen sind. Bild weist falsche Farben auf

• Prüfen Sie, ob der korrekte Eingang ausgewählt ist; verwenden Sie die Taste INPUT.

• Überprüfen Sie die Verbindung zum TV Fernsehgerät.

• Überprüfen Sie die Videoeinstellungen. Das Bild ist instabil bei Nutzung mit einem PC

• Überprüfen Sie, ob die Einstellungen bei den Bildeinstellungen mit den Video-Ausgangseinstellungen des PCs übereinstimmen. Es gibt einige farbige Punkte auf dem Bild- schirm

• Hochauflösende LCD-Bildschirme weisen häufig einige, wenige fehlerhafte Pixel auf. Achten Sie bei den Spezifikationen auf die erlaubten Pixelfehler.

• Dies ist normal und innerhalb der Grenzen unserer Qualitätskon- trollen. Bild falsch gestreckt an den Quellen

• Der LCD befindet sich im falschen Anzeigemodus. Bitte betätigen Sie die ASPECT Taste um das Anzeigeformat von 16:9 auf 4:3 zu ändern. Kein Strom

• Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein. Fernbedienung arbei- tet nicht

• Wechseln Sie die Batterien.

• Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30 °)

• Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor. Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszu- finden, bevor Sie sich an den Kundendienst wenden.

• Technischer Kundendienst von Xoro/MAS: Tel.:: 040/77 11 09 17

• Internet: www.xoro.de/support.htm54 HTC 2233HD/2433HD Deutsch Symptom Ursache und Lösung Kein DVB-T Empfang / Bildstörungen mit star- ken Mosaiken oder Artefakten / Eingefrore- ne Bilder

• Kein DVB-T Empfang in Ihrer Gegend.

• Richten Sie die Antenne neu aus. Achten Sie auf die Richtung des Sendemastes.

• Bitte benutzen Sie eine aktive Zimmerantenne oder eine Dach- antenne.

• Weiderholen Sie den Suchlauf. Kein Suchlauf möglich

• Richten Sie die Antenne neu aus.

• Kontrollieren Sie die Suchparameter. Audio oder Untertitel ohne Funktion bei DVB-T

• Drücken Sie die AUDIO Taste. Keine weitere Tonspur verfüg- bar.

• Drücken Sie die SUBTITLE Taste. Oder keine Untertitel verfüg- bar. Keine DVB-T Aufnah- me möglich

• Schließen Sie einen USB Datenträger am USB Anschluss an.

• Überprüfen Sie den Datenträger am PC auf die Funktionalität.

• Überprüfen Sie ggf. den Datenträger mit Hilfe der Einstellungen, siehe dazu Seite 29ff.

• Formatieren Sie ggf. den USB Datenträger, siehe Seite 29ff

• Aufnahme nur bei DVB-T möglich Kein Time Shift möglich Siehe Fehlerbeschreibung „Keine DVB-T Aufnahme möglich“. Media-Player: Keine Bilder angezeigt

• Schließen Sie einen USB Datenträger an dem USB Anschluss an.

• Wechseln Sie mit der INPUT Taste zu der USB Quelle.

• Wählen Sie die Option Photo.

• Stellen Sie sicher, dass der Datenträger Bilder in den Formaten JPEG, BMP oder PNG enthält. Media-Player: Keine Musik abgespielt

• Schließen Sie einen USB Datenträger an dem USB Anschluss an.

• Wechseln Sie mit der INPUT Taste zu der USB Quelle.

• Wählen Sie die Option Musik.

• Stellen Sie sicher, dass der Datenträger Musikdateien in den Formaten MP3, AAC der WMA enthält.

• Erhöhen Sie die Lautstärke oder Drücken Sie die MUTE Taste. Media-Player: Keine Videos abge- spielt

• Schließen Sie einen USB Datenträger an dem USB Anschluss an.

• Wechseln Sie mit der INPUT Taste zu der USB Quelle.

• Wählen Sie die Option Video.

• Achten Sie auf die beschriebenen Einschränkungen auf Seite

• Verbinden Sie de n USB Datent räger vorsichtig mit dem TV.

• Achten Sie auf die Hinweise auf Seite 7 und auf der Seite 30 bei der Benutzung von USB Datenträger. Problembehebung DVB-THTC 2233HD/2433HD 55 Deutsch Bildqualität Die Bildqualität bei DVB-T ist in den einzelnen Ländern unterschiedlich. Im wesentlichen wird die Qualität durch die verwendete Bitrate und den Sendeempfang beeinflusst. Die gesendete Bitrate wird von den einzelnen TV Stationen festgelegt und kann auch nur von diesen geändert werden. Falls Sie starke Mosaike, Artefakte oder ein unscharfes Bild empfangen, können Sie ggf. versuchen, die Position der Antenne zu ändern, um einen besseren Empfang zu gewährleis- ten. Jedoch ist es z.B. selbst bei optimalen Empfangsbedingungen nicht möglich, bei einigen TV Stationen eine bessere Qualität zu gewährleisten, denn die gesendeten Bitraten sind zu niedrig. Hier einige Beispiele für Deutschland der unterschiedlichen Bitraten: ZDF 2700 bis 4500 kbps ARD 2000 bis 4500 kbps Dritte Programme 1800 bis 3500 kbps Private TV Sender 1800 bis 2700 kbps Je höher die gesendete Bitrate ist, desto besser kann die Bildqualität sein und das Bild beinhaltet weniger Artefakte, Mosaike oder Störungen. Die Schärfe des Bildes ist neben der Bitrate auch von der gesendeten Auflösung und vom Quellmate- rial abhängig. Verallgemeinert kann gesagt werden: je höher die Auflösung ist, desto schärfer ist das Bild. Manche TV Stationen senden mit kleineren Auflösungen als andere. Hier einige Beispiele für Deutschland der unterschiedlichen Auflösungen: Öffentlich Rechtliche TV Sender 720x576 oder 704x576 Einzelne Private TV Sender 544x576 oder 528x576 Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z.B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben ver- schiedene Möglichkeiten, den Empfang zu verbessern. Es gibt drei verschiedene Antennenarten: die passive, die aktive oder die Dachantenne. Die passive oder aktive Antennen sind so genannte Zimmerantennen. Richten Sie die Antenne immer so aus, dass Sie den besten Empfang haben. Achten Sie ggf. auch auf die Positionen der Sende- masten. Verwenden Sie nach Möglichkeit immer hochwertige Antennen. Der beste Empfang ist durch eine Dachantenne gewährleistet, wie sie für den Empfang von analogen terrestrischen Programme installiert war. Hier können Sie auch durch die Ausrichtung der Dachanten- ne ein besseres Bildergebnis erzielen. Informationen zum Sendegebiet und den Positionen der Sendemasten erhalten Sie im Internet unter: http://www.ueberallfernsehen.de. Dort finden Sie auch eine Übersicht der TV Sender, die digital emp- fangen werden können. Hinweise für den DVB-T Empfang56 HTC 2233HD/2433HD Deutsch Drücken Sie die INPUT Taste auf der Fernbedienung wählen Sie DVD, um den internen DVD-Player zu aktivieren. Nun hören Sie ein Geräusch des Laufwerkes, welches geöffnet wird. Das Lauf- werk (Slot-In Loader) befindet sich auf der rechten Seite des Fernsehers. Legen Sie die Disc mit der bedruckten oder beschrifteten Seite nach hinten ein (achten Sie auf die Hinweise am Slot-in Loader). Die verspiegelte Seite zeigt nach vorne und ist Ihnen zugewandt. Die Disc wird automatisch eingezogen und der DVD- Player analysiert den Inhalt.

• Falls Sie eine Disc falsch herum eingelegt haben, versucht das Laufwerk den Inhalt der Scheibe zu lesen. Dieser Vorgang dauert länger als im regulären Fall. Es folgt dann die Mel- dung „Keine Disc“, das Laufwerk öffnet sich und schiebt die Disc evtl. nach draußen.

• Um eine CD oder DVD aus dem Laufwerk auszuwerfen, muss sich das Gerät im DVD Modus befinden. Drücken Sie dazu die EJECT Taste (▲ ) auf der Fernbedienung. Wenn das Gerät sich nicht im DVD Modus befindet, bleibt diese Taste ohne Funktion. Drücken Sie die INPUT Taste und wählen Sie „DVD“.

Informationsanzeige Es wird eine OSD-Anzeige (On Screen Display) auf dem oberen Teil des Bildschirms eingeblendet, wenn bestimmte Funktionen ausgeführt werden oder die D.DISP Taste auf der Fernbedienung gedrückt wird. Das OSD ist eine benutzerfreundliche Oberflä- che zum Anzeigen des Wiedergabetyps. Die OSD-Darstellung variiert nach den unter- schiedlichen Speichermedien (DVD, CD, Musik-Disc).

Menü Wenn Sie während der Wiedergabe einer DVD die Taste D.MENU drücken, kehren Sie zum Startmenü der DVD zurück.

Titel Wenn Sie während der Wiedergabe einer Video-DVD die Taste TITLE drücken, keh- ren Sie in das Titelmenü einer Video-DVD zurück. DVD-Player Funktionen des DVD-PlayersHTC 2233HD/2433HD 57 Deutsch DVD/CD auswerfen Zum Auswerfen eine CD oder DVD drücken Sie die Taste EJECT. Eine CD/DVD kann nur dann ausgeworfen werden, wenn zuvor der Fernseher in den DVD-Modus geschaltet wur- de. Hinweise:

1. Achten Sie bei dem Einlegen der Disk, dass Sie die verspiegelt (unbedruckte) Seite sehen

2. Legen Sie ausschließlich 12 cm Disk in das Laufwerk.

Abspielen Drücken Sie die Wiedergabe Taste, um die Disc abzuspielen.

Pause Um die Wiedergabe zu unterbrechen, drücken Sie die Pause Taste. Der Film oder die Musik wird angehalten. Im Falle eines Filmes sehen Sie ein „eingefrorenes“ Bild. Setzen Sie den Film oder die Musik mit der Wiedergabe Taste fort.

Stopp Mit der STOP Taste können Sie die Wiedergabe auf zwei Arten anhalten:

1. Wenn Sie die STOP Taste einmal drücken, wird der Unterbrechungspunkt

gespeichert, und das OSD zeigt PRESTOP (Vorstopp) an. Die Wiedergabe wird mit der Wiedergabe-Taste fortgesetzt.

2. Drücken Sie die STOP Taste zweimal, wird die Disk komplett angehalten. Auf

dem OSD ist “STOP” zu lesen; die Wiedergabe-Taste setzt die Disc fort.

Nächstes Kapitel / Stück Mit der >>| Taste springen Sie zum nächsten Kapitel einer Video-DVD oder zum nächsten Song / Stück einer Audio-CD / MPEG-4 Video Datei. Hinweis: Bei einer DVD mit einem Kapitel oder einer CD mit einem Song ist Springen nicht möglich.

Vorheriges Kapitel / Stück Mit der |<< Taste springen Sie zum vorherigen Kapitel einer Video-DVD oder zum vorherigen Song /Stück einer Audio-CD / MPEG-4 Video Datei. Hinweis: Bei einer DVD mit einem Kapitel oder einer CD mit einem Song ist Springen nicht möglich. Funktionen des DVD-Players DVD-Player58 HTC 2233HD/2433HD Deutsch Schneller Rück– oder Vorlauf Mit dieser Taste können Sie die Disc zurückspulen. Drücken Sie mehrmals die Taste, um die Geschwindigkeit zu erhöhen. Mit dieser Taste können Sie die Disc vorspulen. Drücken Sie mehrmals die Taste, um die Geschwindigkeit zu erhöhen. Hinweise:

• Die Geschwindigkeit des schnellen Vor– und Rücklaufes ändert sich in folgender Weise: Normal —> x2 —> x4 —> x8 —> x16 —> x32 —> Normal

• Mit der Wiedergabe-Taste kann die normale Wiedergabe fortgesetzt und der schnelle Rück– oder Vorlauf beendet werden.

• Der Player ist während des Suchlaufes stumm geschaltet.

Gehezu / Suche (Goto)

1. Drücken Sie die Taste GOTO.

2. Mit dem Cursor, den numerischen und der Taste OK können Sie den ge-

wünschten Menüpunkt für die Auswahl Wiedergabezeit, Titel, Kapitel oder Track bestimmen.

3. Über die Taste OK bestätigen Sie die Auswahl.

4. Über die Wiedergabe setzt sich an dem ausgewählten Punkt fort.

Numerische Tasten Die numerischen Tasten (0 — 9) ermöglichen einen direkten Zugriff auf die Stücke, Dateien oder Songs einer Disk.

1. Um direkt auf ein DVD-Kapitel oder einen CD-Song

zuzugreifen, geben Sie mit den Zahlentasten das ge- wünschte Kapitel bzw. den Song ein.

2. Geben Sie Daten für das DVD-Startmenü oder das

Einstellungsmenü des Players ein. Hinweis: Von einigen DVDs wird der Direktzugriff nicht unterstützt.

Untertitel Drücken Sie während der DVD-Wiedergabe wiederholt die Taste SUBTITLE, um den gewünschten Untertitel auszuwählen. Eine DVD kann bis zu 32 auswählba- re Untertitel enthalten. DVD-Player Funktionen des DVD-PlayersHTC 2233HD/2433HD 59 Deutsch DVD-Player Wiederholung (REPEAT) Drücken Sie die REPEAT Taste um den Wiederholungsmodus zu starten. Mehrmalige Drücken der Teste verändert den Modus wie folgt: Im Video-DVD REP. CHAPTER Kapitel wiederholen REP. TITLE Titel wiederholen REP. OFF Wiederholen aus Daten Disc (JPEG, MP3, WMA, Videos) REP. Track Datei wiederholen REP. Folder Ordner wiederholen REP. ALL Disc wiederholen REP. OFF Wiederholen aus VCD, SVCD, Audio CD REP. 1 Song wiederholen REP. ALL Disc wiederholen REP. OFF Wiederholen aus Hinweis: Von einigen DVDs wird die Wiederholungsfunktion nicht unterstützt

Audio-Sprache Drücken Sie während der DVD-Wiedergabe wiederholt die Taste AUDIO, um die ge- wünschte Tonspur auszuwählen. Eine DVD kann bis zu 8 auswählbare Tonspuren enthalten. Hinweis: Das DVD-Startmenü kann Einstellungsmöglichkeiten für Winkel, Untertitel und Ton- spur bieten, d. h. Sie können diese Einstellungen möglicherweise auch dort vornehmen.

ZOOM Drücken Sie die ZOOM Taste wiederholt. Es wird Folgendes auf dem TV-Bildschirm angezeigt: Normal —> x2 —> x3 —> x4 —> ZOOM OFF Bei Wiedergabe eines JPEG-Fotos: Wenn Sie während der Anzeige des Zoom-Faktors x2, x3 oder x4 die Richtungstaste drücken, ver- schieben Sie die Bildposition.

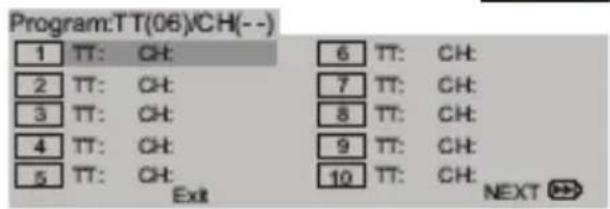

Funktionen des DVD-Players60 HTC 2233HD/2433HD Deutsch DVD-Player Programm Wiedergabe Drücken Sie die Taste PROGRAM, um das Programm-Menü zu starten. Erneutes Drücken ermöglicht auch das sofortige Beenden des Programm-Menüs. Benutzen Sie die Ziffertasten. Wählen Sie die Menü- punkte in der Reihenfolge, in der Sie diese program- miert haben möchten. Die Nummer des gewählten Menüpunkts wird in das Programmvolumen eingege- ben.

1. Geben Sie bitte bei einstelligen Stücknum-

mern immer am Anfang eine „0“ ein, z.B. „05“.

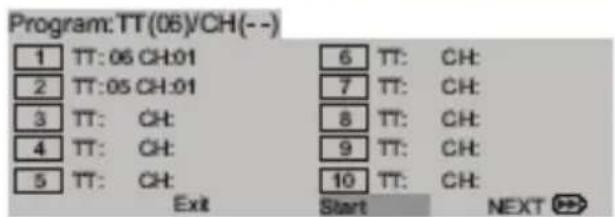

2. Bewegen Sie den Cursor zu START und drü-

cken Sie OK, um die Wiedergabe zu starten.

3. Um die Programmierung zu löschen, bewe-

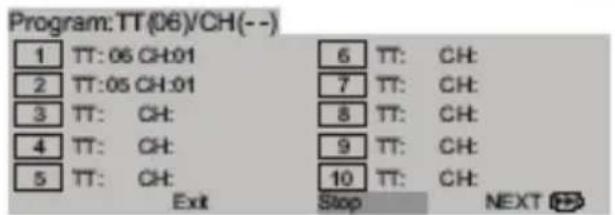

gen Sie den Cursor zu STOP und drücken Sie dann OK, um zu bestätigen. Hinweise:

1. Der Programmmodus kann nur dann aktiviert

werden, wenn sich eine Disc im Laufwerk befindet.

2. Wenn der Programmmodus aktiv ist, können

die SETUP Funktion nicht aufgerufen werden.

Funktionen des DVD-PlayersHTC 2233HD/2433HD 61 Deutsch Datenspeicher mit Musik-, JPEG– oder Video-Dateien Legen Sie einen Datenträger in das Laufwerk ein. Der DVD-Player durchsucht automatisch die Ver- zeichnisse nach gespeicherten Musik-/JPEG/Video-Dateien. Der Dateibrowser hat folgendes Ausse- hen: Navigieren im Dateibrowser

• Bewegen Sie den Cursor innerhalb der Datei– und Ordneranzeige nach oben oder Unten mit den Pfeiltasten OBEN/UNTEN.

• Sie können in der Übersicht die nächste Seite mit Dateien anzeigen, in dem Sie die RECHTE Pfeiltaste drücken. Mit den Pfeiltasten RECHTS und LINKS können Sie immer zu der nächsten (RECHTS) bzw. vorherigen (LINKS) Seite blättern.

• Wenn Sie die 10+-Taste im Dateibrowser drücken, dann können Sie direkt eine Nummer eingeben, z.B. 99. Dann spingt der DVD-Player zu dem 99. Eintrag in der Dateien- oder Ornderstruktur. Haben Sie vorher mit der PROG Taste eine Dateiliste aller vorhandenen Dateien erstellt, dann wird das 99. Stück abgespielt.

• Drücken Sie die PROG-Taste im Dateibrowser, ändert sich die “normale” Datei– und Ordnerübersicht zu der “nur” Dateiübersicht. Das beduetet, in der alleinigen Dateiübersicht werden alle vorhandenen Dateien aus allen Ordner in einer einzigen Liste angezeigt. Erneutes Drücken der PROG-Taste bewirkt wieder eine “normale” Datei– und Ordnerübersicht. DVD-Player62 HTC 2233HD/2433HD Deutsch DVD-Player Datenspeicher mit Musik-, JPEG– oder Video-Dateien Abspielen Wählen Sie eine Datei aus und drücken Sie PLAY- oder die OK-Taste um das Bild auf dem Bildschrim anzuzeigen. Nun startet eine Slideshow und die Bilder werden für einige Sekunden angezeigt. Danach wird das nächste Bild geladen und angezeigt. Pause Möchten Sie ein Bild länger betrachten, dann drücken Sie die PAUSE-Taste während der Anzeige. Die Anzeige wird angehalten und Sie können das Bild länger betrachten. Erneutes Drücken der PAUSE-Taste beendet den Pause-Modus. Stopp Die Wiedergabe kann durch das Drücken der STOP-Taste angehalten werden. Dabei wechselt der Player in den Dateibrowser und zeigt ein Mitteilung an. Nochmaliges Drücken der STOP-Taste beendet die Wiedergabe. Datendisk mit JPEG, MP3 oder MPEG Videos Der Player unterstützt die Wiedergabe von JPEG Bilder. Der Player unterstützt die Wiedergabe von MP3 und WMA Musikdateien. Bitte beachten Sie bei Videodateien die folgenden Regeln

1. Die Auflösung der Filmdateien sollten maximal 720x576 Pixel betragen.

2. Der Dateiname sollte nicht mehr als 10 Zeichen enthalten.

3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle

4. Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekunden be-

trägt, dann kann es zu Störungen während des Abspielens kommen.

5. Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien, dass Video und Audio nur mit der

„interleave“ Option abgespielt werden können.

6. Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und ggf. abgespielt. Ande-

re Formate sind unbekannt und werden ggf. auch nicht angezeigt.

7. Verschiedene MPEG-4 Codices werden unterstützt. Sie müssen/sollten nach dem anerkann-

ten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

8. Container Formate wie MKV, MP4 oder ähnliche werden nicht unterstützt.

9. Der Codec H.264 oder VC1 wird nicht unterstützt.

10. Unterstütze Audioformate in den MPEG-x Dateien sind:

• Bitrate: 8 bis 320 kbps (MP3)

Alle weiteren Funktion zum Abspielen von Musikdateien, Bilder oder Videodateien entnehmen Sie den vorangegangenen Seiten in dieser Anleitung. Untertitel Für MPEG-4-Dateien steht diese Funktion in Kombination mit SRT-Untertiteldateien zur Verfügung. Die Dateinamen sollten folgendermaßen beschaffen sein:

• Movie.avi / Movie.eng.srt / Movie.ger.srt Hinweis: Folgende Untertitelformate können unterstützt werden: Sami (smi), Micro DVD (sub), Subrip (srt) und Subviewer Version 2 (sub).HTC 2233HD/2433HD 63 Deutsch DVD-Player Einstellungen Um das Einstellungsmenü des Players aufzurufen, drücken Sie die Taste SET. In diesem Menü können Sie Detaileinstellungen für das Gerät vornehmen. Markieren Sie mit den Richtungstasten die Funktionssymbole. Drücken Sie die Taste OK zum Bestätigen einer Auswahl. Wählen Sie mit der Auf-/Abwärtstaste die entspre- chende Option aus. Drücken Sie die Taste OK, um das entsprechende Untermenü anzuzeigen.

• Drücken Sie die Auf / Abwärtstaste, um die ge- wünschte Option zu markieren.

• Bestätigen Sie Ihre Eingabe mit der Taste OK

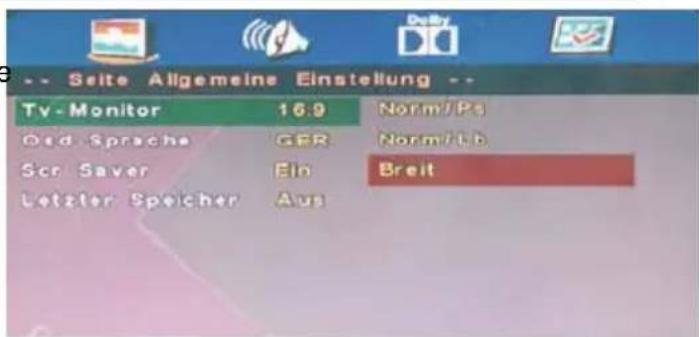

TV-Format 4:3/LB Das Bild wird vollflächig dargestellt, dafür geht ein großer Teil der Bildinformation verloren, da gewis- sermaßen nur der wichtige Bereich einer Szene gezeigt wird

4:3/PS Alle Bildinhalte werden dargestellt, allerdings wirkt das Bild durch die schwarzen Balken am oberen und unteren Bildrand beengt. 16:9 Die Begriffe Breitbild oder Widescreen (engl. für Breitbild) wird all- gemein, für alle Bildformate verwendet, die breiter als das Standard- fernsehformat von 1,33:1 (4:3) sind, unabhängig davon, ob der Film im Letterbox-Format innerhalb eines 4:3-Rahmens oder anamorph gespeichert ist – in der Regel in Formaten ab etwa 1,66:1, häufig 2,35:1 und bis hin zu 2,76:1. Als „Breitbildfernseher“ werden meist Geräte mit einem Seitenverhältnis von 16:9 (ca. 1,78:1, nahezu dem ebenfalls gängigen Kinoformat von 1,85:1 entsprechend) bezeichnet. Für den Bildschirm der HTC 2233HD/2433HD ist die Einstellung 16:9 optimal. Alle anderen Einstellungen sind nur in Sonderfällen notwendig. Wide Squeeze Diese Einstellung ermöglich bei jedem Seitenverhältnis die richtige unverzerrte Anzeige (z.B. Video- DVD oder MPEG-2 Datei mit 4:3 Seitenverhältnis) auf dem Bildschirm.

Bildschirmschoner (Bildsch.Schoner) Der Bildschirmschoner wird immer dann aktiv (wenn dieser eingeschaltet ist), wenn das Abspielen einer Disc unterbrochen (PAUSE), beendet (STOPP) wurde oder sich keine Disc im Laufwerk befin- det. In diesen Fällen startet der Bildschirmschoner nach ca. 3 Minuten. Der Bildschirmschoner kann auch deaktiviert werden. Hinweis: Um ein Einbrennen in den Bildschirm zu verhindern, bitte aktivieren Sie den Bildschirmschoner. SYSTEM SETUP Allgemeine Einstellungen64 HTC 2233HD/2433HD Deutsch Letzte Wiedergabepostition Wenn diese Option aktiv ist, wird die letzte Position bei einer Video DVD gespeichert und nach dem erneuten Einschalten des Fernsehers an der gleichen Stelle fortgesetzt. Diese Option enthält nur die Option für die Laut- sprecher. Drücken Sie die OK Taste auf der Option „Lautsprecher einrichten“ und finden Sie die nächste Option "Downmix". Downmix Diese Einstellung ermöglicht die Art der analogen Tonausgabe. Lt / Rt: Wenn Sie den DVD-Player an einem externen Dolby Pro Logic Decoder anschließen. Dolby Pro Logic ist eine analoges Mehrkanalsystem. Dabei wird aus einer Stereoquelle der Mehrkanalton dekodiert. Stereo: Wählen Sie diese Option, wenn Sie den Tonaus- gang direkt an einem 2.0 aktiven Lautsprechersys- tem anschließen. SPDIF/COAX Einstellungen Mit dieser Einstellung legen Sie fest, welches digitale Audiosignal im DVD-Modus über den Ausgang COAXIAL OUT ausgegeben wird:

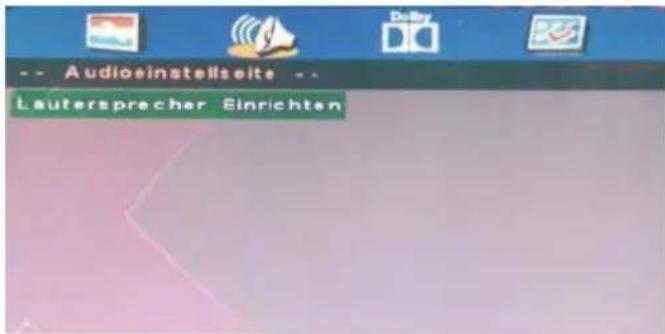

• ausgeschaltet (keine digitale Tonausgabe)

• RAW (Dolby Digital wird ausgegeben, wenn eine DVD dieses Format bietet. In diesem Fall muss ein entsprechender Decoder mit dem Fernseher verbunden werden)

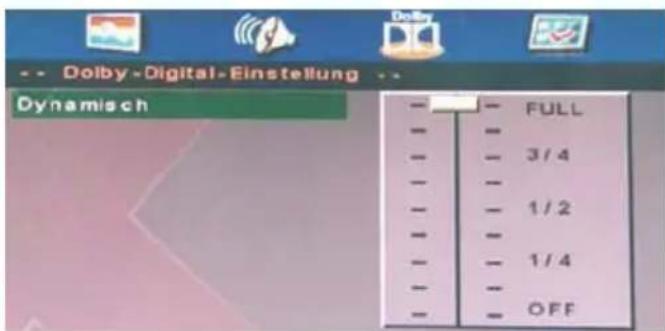

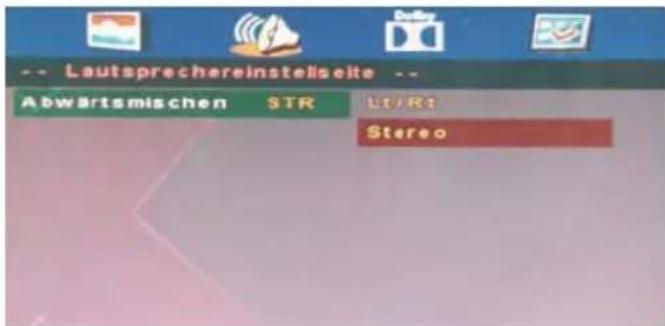

• PCM (digitaler Stereoton wird ausgegeben) Dynamik Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne. Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhö- hen, um auch die leisen Passagen hören zu kön- nen, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Aus- gabelautstärke zu erhöhen. Hinweis: Voreingestellt ist keine Komprimierung, das bedeutet keine Reduzierung der Lautstärke. DVD-Player Einstellungen Audioeinstellungen Dolby Digital EinstellungenHTC 2233HD/2433HD 65 Deutsch Die Vorzugseinstellungen enthalten einige grundlegende Parameter, wie Audio, Untertitel, Disk Menü, Sperrfunktion, Kennwort und Grund- einstellungen. Audio, Untertitel und DVD Menü Mit diesen Optionen legen Sie fest, mit welcher Sprache das Startmenü einer Video-DVD startet (Disk Menü), welche Untertitelsprache angezeigt wird und welche Audiosprache bevorzugt wird. Diese Einstellungen werden nur dann ausge- führt, wenn die entsprechenden Sprachen auch auf der Video-DVD zur Verfügung stehen. Jugendschutz Die erste Stufe ist für Discs, die für jedes Alter geeignet sind, und die achte Stufe für Discs, die nur für Erwachsene bestimmt sind. Wenn Sie die Kindersicherungseinstellung ändern möchten, wählen Kennwort Bewegen Sie den Cursor zum Eintrag Kennwort, drücken Sie die Taste OK, und geben Sie den Ge- heimcode „1 2 3 4 5 6“ (wenn dies der erste Gebrauch ist) ein. Nach der Bestätigung müssen Sie einen neuen Geheimcode eingeben und diesen mit OK bestätigen. Hinweis: Bitte merken Sie sich den neuen Geheimcode, da Sie die Kindersicherung ansonsten nicht mehr ändern können. Falls Sie den Code vergessen haben, kontaktieren Sie Ihren Händler oder unser Unternehmen. Werkseinstellungen Mit dieser Funktion können Sie die Werkseinstellungen wiederherstellen. Wenn Sie "zurücksetzen" auswählen, werden die alle Benutzereinstellungen gelöscht und der Player auf die Werkseinstellun- gen zurückgesetzt.

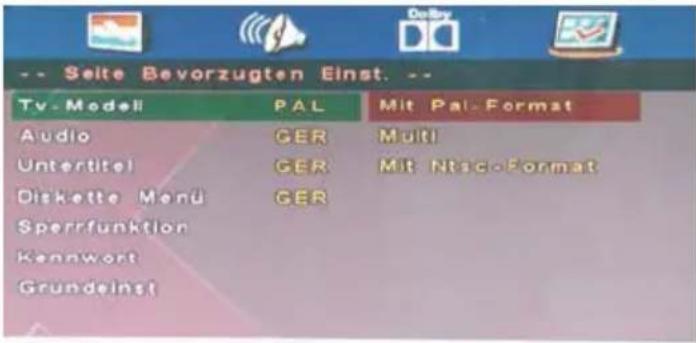

DVD-Player Einstellungen Präferenzen Level Bedeutung Kind.-Sich (Kinder Sicher) Für Kinder geeignet G Für alle Altergruppen geeignet PG Für Kinder ab 6 Jahre geeignet. Eltern anwesend. PG 13 Unpassend für Kinder unter 13 Jahren PG-R Für Kinder ab 16 Jahren unter Aufsicht (Eltern) R Für Jugendliche unter 16 Jahren unter Aufsicht (Eltern) NC-17 Nicht für Jugendliche unter 17 Adult (Erwachsene) Mündige Erwachsene66 HTC 2233HD/2433HD Deutsch Problemlösung DVD-Player Sollte es Probleme mit Ihrem DVD-Player geben, prüfen Sie die folgende Liste, bevor Sie sich an den Kundendienst wenden. Technischer Kundendienst von Xoro/MAS:

• Tel.: 040-77 11 09 17

• Internet: www.xoro.de/support.htm Symptom Ursache/Korrektur DVD/CD wird nicht gelesen

• Legen Sie eine bespielte Disk ein (überprüfen Sie Disk-Typ und Filesystem).

• Kontrollieren Sie den Inahlt auf abspielbare Dateien

• Legen Sie eine Disk mit der bespielten Seite nach unten ein.

• Reinigen Sie die Disk.

• Die Disk hat zuviele Kratzer.

• Die DVD+/-R muss finalisiert sein.

• Flascher Regionalcode bei der Video-DVD

• Entfernen Sie die Kindersicherung oder ändern Sie die Sicherheitsstufe. Keine Untertitel

• Stellen Sie sicher, dass die Video-DVD Untertitel hat.

• Falsches MPEG-4 Untertitelformat.

• Bitte benennen Sie die MPEG-4 Untertitel mit dem gleichen Dateinamen wie der Film (Film.avi und Film.srt). DVD/CD wird nicht einge- zogen

• Es befeindet sich bereits eine DVD im Laufwerk. Bitte entneh- men Sie diese zunächst

• CD/DVDs können nur eingelegt oder ausgeworfen werden, wenn sich der Fernseher im DVD-Modus befindet.HTC 2233HD/2433HD 67 Deutsch Spezifikationen Pixelfehler Die auf dieser Seite definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunter- schiede) beschreiben die maximal erlaubten Defekte in Art und Anzahl, welche von der Gewährleis- tung ausgeschlossen sind. Helle Pixel (Bright Dot) ≤ 3 Dunkle Pixel (Dark Dot) ≤ 6 Helle + Dunkle Pixel ≤ 6 Allgemein HTC 2233 HD HTC 2433HD Versorgungsspannung: Wechselspannung, 100-240V, 50/60Hz Leistungsaufnahme: max. 40Watt Maße (mit Standfuß, mm) 529*156*389 573*156*410 Maße (ohne Standfuß, mm) 529*42*329 573*42*362 Gewicht (mit Standfuß) 5,5Kg 6,5Kg Betriebsbedingungen: Temperatur 0-40°C, Feuchtigkeit: 5-90% Empfangsteile Digital TV: Modulation: DVB-T:COFDM 2K/8K QPSK, 16QAM, 64QAM Video System: MPEG 1 layer 1/2 MPEG-2 layer 2 Sound System: MPEG 1 layer 1/2 MPEG-2 layer 2 Analog TV: Video System: PAL, SECAM Sound: BG, DK, I, L/L’, NICAM/A2 Receiving: VHF (174MHz – 230MHz), UHF (474MHz - 862MHz) Impedance: 75Ohm Bandwith: 7MHz, 8MHz Eingänge: AV: PAL/NTSC/SECAM 1Vp-p@75ohm YPbPr: Y:1Vp-p@75ohm,PbPr:0.7Vp-p@75ohm (max 1080p) 2x HDMI with DHCP: Standard TMDS Max. 1080P SCART: CVBS&RGB Input, CVBS Output VGA: H: 30-75KHz V: 56-75Hz 0.7Vp-p@75ohm Max 1920X1080@60Hz USB: USB 2.0 Lautsprecher: 2x3W (Class AB Amplifier) Bildschirm Typ: Flüssigkeitskristallanzeige (LCD) Auflösung: 1920 x 1080 Pixel (Full HD) Beleuchtung: LED (Edge) Bildschirmgröße: 54,6cm (21,5”) 59,9cm (23,5”) Kontrast: 1000:1 Helligkeit: 250cd/m² 300cd/m² Reaktionszeit: 5ms DVD Player: SLOT-In Laufwerk (nur 12cm CD/DVD)68 HTC 2233HD/2433HD Deutsch Informationen zur Gewährleistung Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die ver- einbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausge- tauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatz- lieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind. Die Gewährleistung für Verschleißsteile (z.B. Akkus) beträgt 6 Monate. Sofern das Gerät einen einge- bauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensi- cherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste ein- gesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Gerä- ten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät ein- gesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien). Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde. Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Rauch, Wasser, Batte- rieauslauf, Fälschung. Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermögli- chen. Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen. Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.) Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kauf- belegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notie- ren!) an: MAS Elektronik AG Pollhornbogen 19 21107 Hamburg Support e-mail: support@ersservice.de Hotline: +49 (0) 40 - 77 11 09 - 17 (Ortstarif) Fax: +49 (0) 40 - 76 73 35 –15OPERATION MANUAL LCD TV with DVD, DVB, 2x HDMI, USB, PVR Ready, Time Shift and Multimedia-Player

Green Dot The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the “Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung“.
