LV1510 - Geschirrspüler Leonard - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Leonard
Modell	LV1510
Abmessungen (B × H × T)	596 × 818-898 × 555 mm
Kapazität	12 Gedecke
Wasserdruck	0,5 bis 8 bar (0,05-0,8 MPa)
Wasserzulauf	Kalt- oder Warmwasser (max. 60 °C)
Waschprogramme	70°, 65°, 30 min, BIO, Klarspülen
Energieverbrauch (Programm 70°)	1,8-2,0 kWh
Wasserverbrauch (Programm 70°)	22-25 L
Programmdauer (70°)	85-95 min
Wasserenthärter	Manuelle und elektronische Einstellung
Salzbehälter	Ja
Klarspülmittel-Dosierer	Ja, Dosiereinstellung (1-4)
Sprüharme	Oberer und unterer
Filter	3 Filter: Grobfilter, Mikrofilter, Flachfilter
Signaltöne	Aktivierbar/deaktivierbar
Kindersicherung	Ja (Türverriegelung und Bedienfeldsperre)
Nettogewicht	Ca. 45 kg (Schätzung)
Energieeffizienzklasse	In der Anleitung nicht angegeben

Häufig gestellte Fragen - LV1510 Leonard

Wie stelle ich den Wasserenthärter des Leonard LV1510 ein?

Der Wasserenthärter wird manuell (Härtestufenschalter unter dem Korb) und elektronisch über das Bedienfeld eingestellt. Konsultieren Sie die Härtetabelle in der Anleitung, um die für Ihre Region geeignete Stufe auszuwählen.

Welche Art von Salz soll ich für den Geschirrspüler Leonard LV1510 verwenden?

Verwenden Sie ausschließlich spezielles Geschirrspüler-Salz. Kochsalz kann den Wasserenthärter beschädigen.

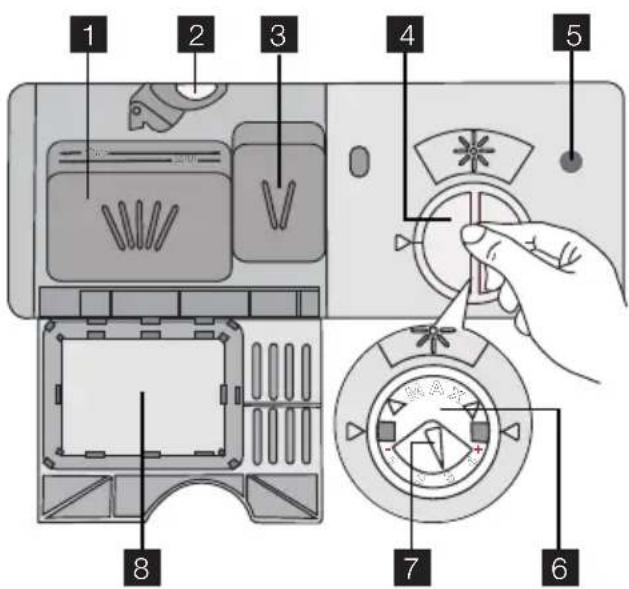

Wie fülle ich den Klarspülmittelspender?

Drehen Sie den Verschluss gegen den Uhrzeigersinn, füllen Sie das Mittel bis zur Markierung "max" ein, dann im Uhrzeigersinn wieder verschließen. Vermeiden Sie Überlaufen.

Was tun, wenn die Salzanzeige nach dem Befüllen leuchtet?

Die Anzeige kann nach dem Befüllen mehrere Stunden lang leuchten. Das beeinträchtigt den Betrieb nicht. Wenn die Anzeige nach 24 Stunden nicht erlischt, prüfen Sie, ob der Verschluss fest geschlossen ist.

Wie starte ich ein Waschprogramm am LV1510?

Schalten Sie das Gerät ein, drücken Sie die Programmtaste, um den gewünschten Zyklus auszuwählen (die entsprechende Anzeige leuchtet auf), schließen Sie die Tür. Das Programm startet automatisch.

Kann man ein laufendes Programm unterbrechen?

Ja, öffnen Sie die Tür: Das Programm stoppt. Schließen Sie die Tür, um den Zyklus an der Stelle fortzusetzen, an der er unterbrochen wurde.

Was tun bei Alarmcode (blinkende Ende-Anzeige)?

Die Anzahl der Blinksignale gibt die Art der Störung an: 1 Mal = kein Wasserzulauf, 2 Mal = Abfluss verstopft, 3 Mal = Überlaufschutz. Konsultieren Sie die Tabelle in der Anleitung für Ursachen und Lösungen.

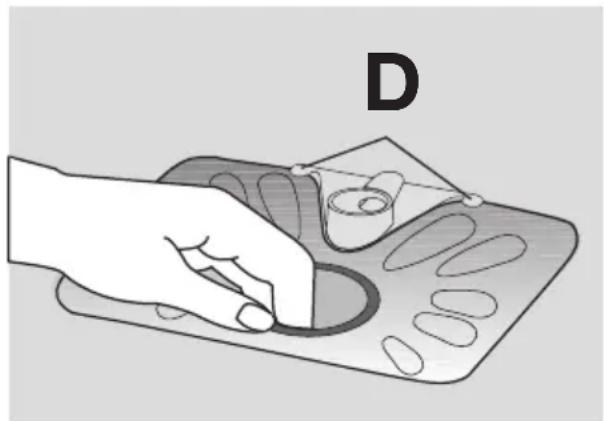

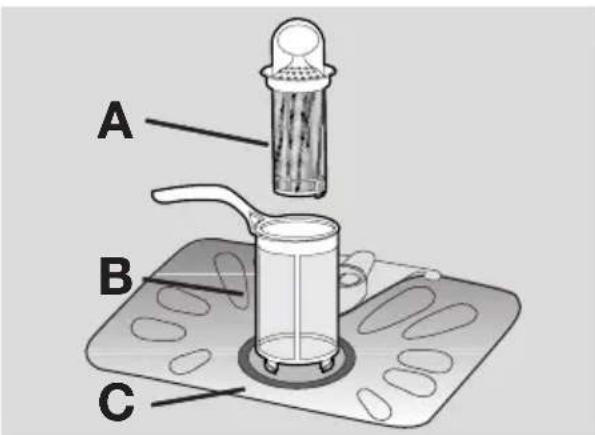

Wie reinige ich die Filter des Leonard LV1510?

Entriegeln Sie den Mikrofilter (1/4 Umdrehung nach links), entnehmen Sie die Baugruppe, trennen Sie den Grobfilter vom Mikrofilter, entfernen Sie den Flachfilter. Reinigen Sie alles unter fließendem Wasser und bauen Sie es in umgekehrter Reihenfolge wieder ein.

Warum kommt das Geschirr mit weißen Flecken heraus?

Dies kann durch eine zu hohe Dosierung des Klarspülmittels, einen Mangel an Regeneriersalz oder eine falsch eingestellte Enthärtung verursacht werden. Reduzieren Sie die Dosierung oder füllen Sie den Salzbehälter.

Welche Programme sind am LV1510 verfügbar?

Die Programme sind: 70°C (stark verschmutzt), 65°C (normal), 30' (schnell, leicht verschmutzt), BIO (sparsam) und Klarspülen (Auffrischen). Wählen Sie je nach Verschmutzungsgrad.

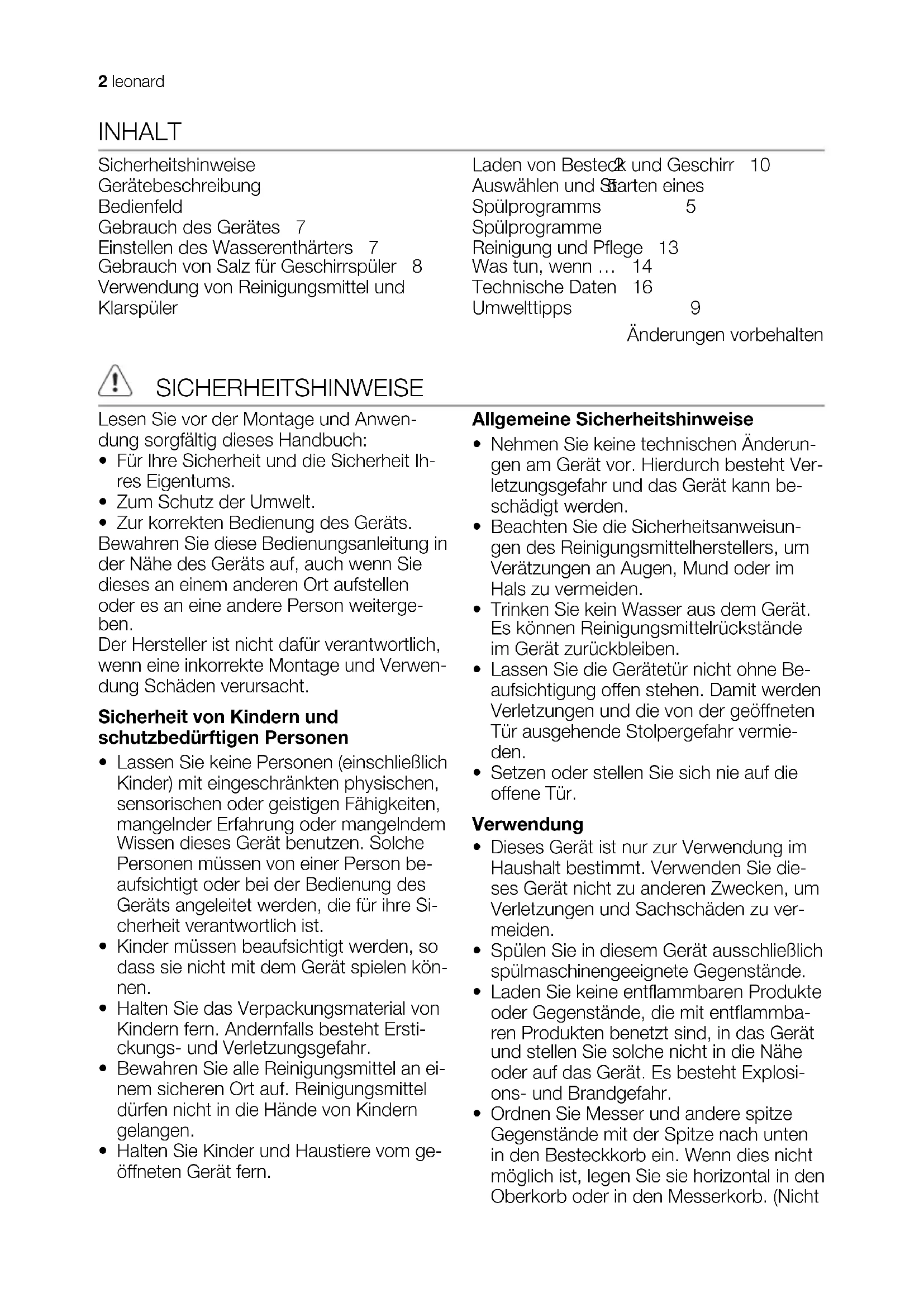

BEDIENUNGSANLEITUNG LV1510 Leonard

Gebrauch des Gerätes 7

Einstellen des Wasserenthärters 7

Gebrauch von Salz für Geschirrspüler 8

Verwendung von Reinigungsmittel und

Klarspuler

Laden von Bested und Geschirr 10

Auswahlen und Starten eines

Spulprogramms 5

Spulprogramme

Reinigung und Pflege 13

Was tun, wenn ... 14

Technische Daten 16

Umwelttipps 9

Änderungen vorbehalten

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwendung sorgfältig diesen Handbuch:

• Für ihre Sicherheit und die Sicherheit Ihres Eigentums.
  Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts.

Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie desses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.

Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schaden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen these Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Kinder mussen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielten konnen.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Höhe von Kindern gelangen.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitschinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verzüngen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Geräte tür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tur ausgehende Stolpergebnis vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tur.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie diese Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesen Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

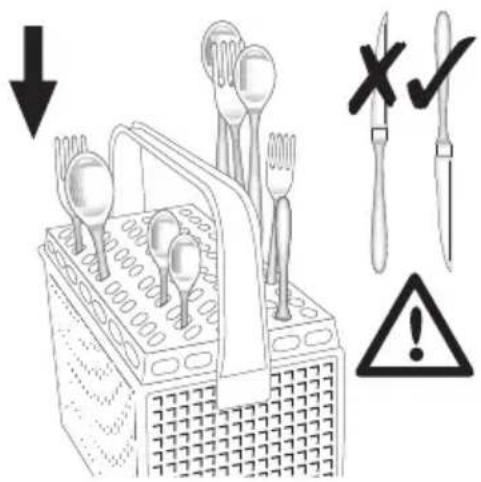

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unter in den Besteckkorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht

alle Modelle sind mit einem Messerkorb ausgestattet.)

• Verwenden Sie für Geschirrspüler ausschließlich davon vorgesehene Produkte (Reinigungsmittel, Salz, Klarspulmittel).
• Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.
• Nach den Einfüllen des Spezialsalzes ein Spülprogramm laufen setzen. Salrückstände im Gerät konnen Korrosion oder ein Loch im Boden des Gerätes verursachen.
• Füllen Sie nie andere Produkte als Klarspulmittel (Reinigungsmittel für Geschirrspuler, Flüssigreiniger) in den Klarspulmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kannheits Dampf aus dem Gerät austreten, wenn Sie die Tur während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsrarbeiten immer ab, undziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursichen.
• Benutzen Sie den Geschirrspüller nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

• Achten Sie darauf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerätarf nicht montiert oder an das Strom-

netz angeschlossen werden. Wenden Sie sich in diesen Fall an ihren Handler.

• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.
• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführrt werden. Auf diese Weise werden Gebäudefschäden oder Verletzungen vermieden.
• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.

• Bohren Sie keine Löscher ins Gehäuse des Geräts. Dabei konnten hydraulische oder elektrische Bauteile beschädigt werden.
  Wichtig! Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:

• Montage des Geräts.

• Montage der Turverkleidung.

• Anschluss des Wasserzulaufs und -ablaufs.

• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss an die Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schlüche an, sondern halten Sie zunachst das Wasser ein paar Minuten durch den Schlauch fließen und schreiben Sie erst dann den Zulaufschlauch an.
• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.

• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

• Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.

• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

• Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
  Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
  Wenden Sie sich für den Austausch des Wasserzulaufschlauchs mit Sicherheitsventil an den Kundendienst.

Warning! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
• Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.

• Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.

• Stellen Sie sicher, dass der Netzsteckern nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondernziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführren. Wenden Sie sich hierzu an den Kundendienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

• Entfernen Sie den Turschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.

• Entsorgen Sie das Gerät bei ihrer örtlichen Abfallentsorgungsstelle.

Warning! Die Geschirrspüler-Reinigungsmittel sind gefährlich und können Korrosion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Solfte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Soltte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umgehend einen Arzt und spulen Sie die Augen mit Wasser aus.
  Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Geräte tür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

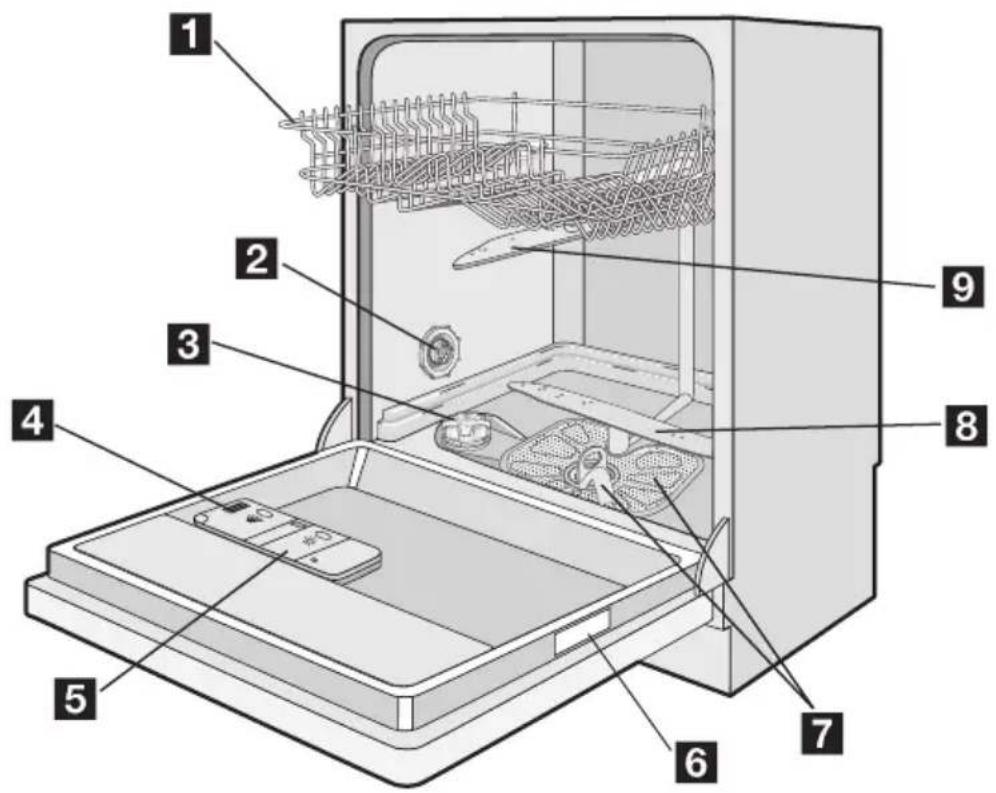

GERÄTEBESCHREIBUNG

1 Dberkorb
2 Wasserhärtestufen-Wähler
3 Salzbehälter
4 Reinigungsmittelbehälter
5 Klarspulmittel-Dosierer

6 Typenschild
7 Filter
8 Unterer Spruham
9 Dberer Spruharm

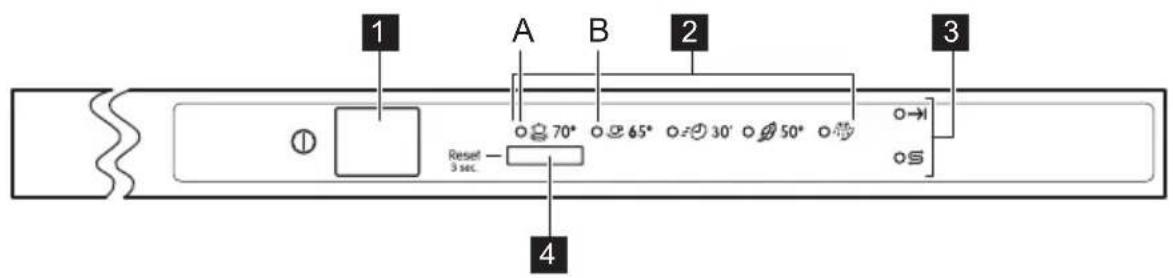

BEDIENFELD

Die Bedienelemente befinden sich offen auf dem Bedienfeld. Lassen Sie

die Tur einen Spaltbreit offen stehen, um sie zu erreichen.

1 Ein-/Aus-Taste
2Programm-Kontrollampen
3 Kontrollampen
4Programmwahltaste

Kontrollampen
→I	Programmende-Kontrollampe. Leuchtet auf, wenn: • Das Spülprogramm beendet ist. • Sie die Wasserenthärterstufe einstellen. • Sie die akustischen Signalen aktivieren/deaktivieren. • Eine Fehlfunktion des Geräts auftritt.
S	Salz-Kontrollampe. Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. 1) Die Salz-Kontrollampe kann nach dem Nachfüllen von Salz noch eine Stun- den leuchten. Dies hat jeder keine unerwänschte Auswirkung auf den Geräte-betrieb.

1) Wahrend eines laufenden Spulprogramms leuchtet die Kontrollampe fur Salz nie auf, auch wenn der Salzbehalter leer ist.

Ein-/Aus-Taste

Drücken Sie diese Taste, um das Gerät ein- und auszuschalten.

Programm-Kontrollampen A und B

These Kontrollampen haben noch eine Zusatzfunktion bei:

• Der Einstellung des Wasserenthärters
• Der Aktivierung/Deaktivierung der akustischen Signale

Programmwahltaste

Mit dieser Taste konnen Sie:

• Ein Spulprogramm wahlen.
  Die Wasserenthärterstufe einstellen.
  Die akustischen Signale aktivieren/deaktivieren.
• Ein laufendes Spülprogramm abbrechen.

Einstellmodus

Das Gerät muss sich für folgende Funktionen im Einstellmodus befinden:

• Zum Einstellen und Starten eines Spülprogramms
• Zur elektronischen Einstellung der Wasserenthärterstufe
• Zur Aktivierung/Deaktivierung der akustischen Signale

Schalten Sie das Gerät ein. Das Gerät ist im Einstellmodus wenn:

• Alle Programm-Kontrollampen erloschen sind.
  Die Programmende-Kontrollampe blinkt.

Schalten Sie das Gerät ein. Das Gerät ist nicht im Einstellmodus wenn:

• Nur eine Programm-Kontrollampe leuchtet.

• Brechen Sie das Programm ab, um in den Einstellmodus zurückzukehren.

Siehe Kapitel „Auswahlen und Starten eines Spulprogramms".

Signaltöne

Ein akustisches Signal ertont, wenn:

• Das Spülprogramm beendet ist.
• Das Gerät eine Fehlfunktion aufweist.

i Werkseitige Einstellung: Ein.

Deaktivierung der akustischen Signale:

1. Schalten Sie das Gerät ein.
2. Stellen Sie sich, dass sich das Gerät im Einstellmodus befindet.
3. Halten Sie die Programmwahltaste so lange gedrückt, bis die Programm-Kontrollampe (A) blinkt und die Programm-Kontrollampe (B) leuchtet.
4. Drücken Sie die Programmwahltaste sofort noch einmal.

Die Programm-Kontrollampe (A) leuchtet und die Programm-Kontrollampe (B) blinkt.

Nach einigen Sekunden erlischt die Programm-Kontrollampe (A) und die Programmende-Kontrollampe leuchtet. Die Programm-Kontrollampe (B) blinkt weiterhin.

1. Drücken Sie die Programmwahltaste erneut, die Programmende-Kontrollampe erlischt. Die akustischen Signale sind deaktiviert.
2. Schalten Sie das Gerät zur Bestätigung aus.

Aktivierung der akustischen Signale:

1. Zur erneuten Aktivierung der akustischen Signale führen Sie die Schritte (1) bis (4) durch. Die Programm-Kontrollampe (A) erlischt, und die Programmende-Kontrollampe ist deaktiviert. Die Pro

gramm-Kontrollampe (B) blinkt weiterhin.
2. Drücken Sie noch einmal die Programmwahltaste. Die Programmende

Kontrollampe leuchtet auf. Die akustischen Signale sind aktiviert.

1. Schalten Sie das Gerät zur Bestätigungs aus.

GEBRAUCH DES GERÄTES

1. Prufen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in ihrer Gebiet entspricht. Andernfalls stellen Sieihn entsprechend ein.

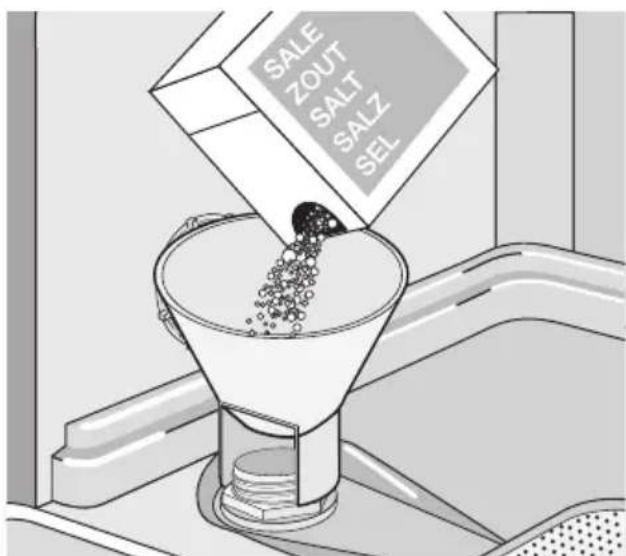

2. Fullen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspulmittel-Dosierer mit Klarspulmittel auf.

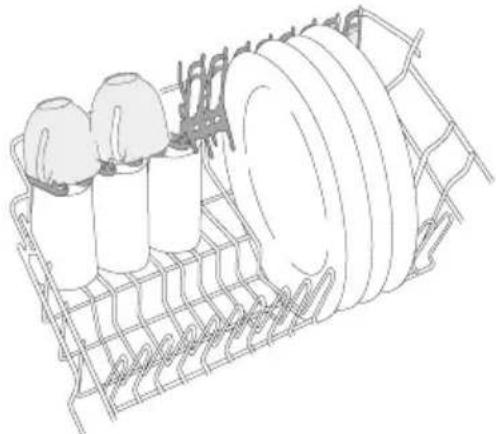

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüller ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
7. Starten Sie das Spülprogramm.

EINSTellen DES WASSERENTHÄRTERS

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze darüber. Diese Minerale und Salze können das Gerät beschädigen.

Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihr Gebiet zu erfahren.

Wasserhärte				Wasserhärteeinstellung
Deutscher Wass- serhärtegrad (dH°)	Französsischer Wasserhärte- grad (°TH)	mmol/l Clarke-Wer-te		manuell elekt-ro-nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2 1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2 1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2 1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2 1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2 1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

1) Werkseinstellung
2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Schalten Sie das Gerät ein.
2. Stellen Sie sich, dass sich das Gerät im Einstellmodus befindet.
3. Halten Sie die Programmwahltaste so Lange gedrückt, bis die Programm-Kontrollampe (A) blinkt und die Programm-Kontrollampe (B) leuchtet.
4. Drücken Sie die Programmwahltaste, wenn die Programm-Kontrollampe (B) erlischt und die Programmende-Kontrollampe zu blinken beginnnt. Die Pro

gramm-Kontrollampe (A) blinkt weiterhin. Die elektronische Einstellung für den Wasserenthärter ist aktiviert.

1. Die Programmende-Kontrollampe zeigt die Einstellung des Wasserenthärters an. Die Anzahl der Blinkzeichen der Programmende-Kontrollampe entspricht der Wasserhärtestufe (Beispiel: 5 Blinkzeichen, Pause, 5 Blinkzeichen = Härtestufe 5.)
2. Drücken Sie zur Änderung der Einstellung die Programmwahltaste. Drücken Sie zur Einstellungsänderung wiederholt die Programmwahltaste. Durch Drucken der Programmwahltaste wird die Hartestufe erhöht.
3. Schalten Sie das Gerät zur Bestätigung aus.
   i Wenn der Wasserenthalter elektronisch auf Stufe 1 eingestellt ist, bleibt die Salzkontrolleuchte dunkel.

GEBRAUCH VON SALZ FÜR GESCHIRRSPÜLER

So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn und öffnen Sie den Salzbehälter.
2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).
3. Verwenden Sie den Trichter, um den Salzbehälter zu fullen.
4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehalters herum ange-sammelt hat.
5. Drehen Sie den Deckel im Uhrzeiger-sinn, um den Salzbehälter zu schlieBen.

i Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

VERWENDUNG VON REINIGUNGSMITTEL UND KLARSPÜLER

Gebrauch von Reinigungsmittel

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge.

Beachten Sie die Empfehlungen des Reinigungsmittelsherstellers auf der Reinigerverpackung.

Gehen Sie wie folgt vor, um den Reinigungsmittelbehälter zu fullen:

1. Drücken Sie zum Öffnen des Deckels vom Reinigungsmittelbehälter 2 den Entriegelungsknopf 8.
2. Füllen Sie das Reinigungsmittel in den Behälter 1.
3. Wenn das Spülprogramm einen Vorsplgang hat, fullen Sie eine keine Menge Reinigungsmittel in das Vorsplach 3
4. Wenn Sie Geschirrspüler-Tables verwenden, legen Sie diese in den Reinigungsmittelbehälter 1.
5. Schlieben Sie den Reinigungsmittelbehälter, indem Sie auf den Deckel drücken, bis er einrastet.

Reinigungsmittel unterschiedlicher Marken lösen sich entsprechlich Schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülpprogrammen keine optimalen Ergebnisse. Wahlen Sie lange Spülpprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit

sich das Reinigungsmittel vollständig auflösen kann.

Gebrauch von Klarspulmittel

Klarspulmittel ermöglich das Trocken des Geschirrs ohne Streifen und Flecken.

Der Klarspulmittel-Dosierer fegt während des letzten Spülgangs automatisch Klarspulmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspülmittel-Dosierer aufzufullen:

1. Zum Öffnen des Klarspülmittel-Dosierers drehen Sie die Kappe 4 nach links.
2. Füllen Sie den Klarspulmittel-Dosierer mit Klarspulmittel auf. Die Markierung „max" zeigt den maximalen Pegel an.
3. Wischen Sie verschüttetes Klarspulmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spulprogramms zu vermeiden.
4. Zum Schlieben des Klarspulmittel-Dosierers setzen Sie die Verschlusskappe auf und drehen Sie sie im Uhrzeiger-sinn.
   i Fullen Sie den Klarspuldosierer auf, wenn die Anzeige fur den Klarspuler 5 durchsichtig wird.

Einstellung der Klarspulmitteldosierung

Werkseitige Einstellung: Stufe 3.

Sie können den Klarspulmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (hochste Dosierung) einstehen.

Drehen Sie die Klarspuldosierwahler 7, um die Dosierung zu erhöhen oder zu senken.

Verwendung von Kombi-Reinigertabletten

These Tabletten enthalten das Reinigungsmittel, Klarspulmittel und Geschirrspulsalz. Einige Tabletten-Sorten konnen auch andere Zusätze enthalten.

Wenn Sie Tabletten verwenden, die Salz und Klarspulmittel enthalten, müssen der

Salzbehälter und Klarspülmittel-Dosierer nicht zusätzlich befüllt werden.

Vergewissem Sie sich, dass diese Tabletten für die Wasserhärte in Ihrer Region geeignet sind (siehe hierzu die Anweisungen auf der Produktverpackung).

1. Stellen Sie den Wasserenthärter auf die niedrigste Stufe ein. Beachten Sie den Abschnitt „Einstellen des Wasserenthärters".

2. Bringen Sie den Klarspulmittel-Dosierer auf die niedrigste Einstellung. Siehe hier zu Abschnitt „Gebrauch von Reinigungsmittel und Klarspulmittel".

Wieder Reinigungsmittel, Salz und Klarspulmittel separat verwenden

1. Füllen Sie den Salzbehälter und den Klarspulmittel-Dosierer auf.
2. Stellen Sie den Wasserenthärter auf die hochste Stufe ein.
3. Starten Sie ein Spülprogramm ohne Geschirr.
4. Stellen Sie den Wasserenthärter nach Ablauf des Spulprogramms auf die Wasserhärte in ihrer Region ein.
5. Stellen Sie die Menge des Klarspulmittels ein.

LADEN VON BESTOCK UND GESCHIRR

Hinweise und Tipps

• Spülen Sie in thisem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreistein.
• Ordnen Sie hohle Gefäbe (z. B. Tassen, Glaser, Pfaffen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsseln}sammeln kann.
• Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.
• Achten Sie darauf, dass die Gläser einander nicht berühren.
• Ordnen Sie keine Gegenstände in den Besteckkorb ein.
• Mischen Sie Löffel mit anderen Besteck, so können sie nicht zusammenleben.
• Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.
• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.
• Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschäftigung sammeln sich oftmans Wassertropfen.

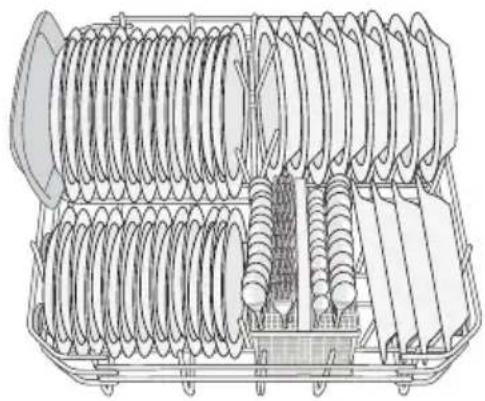

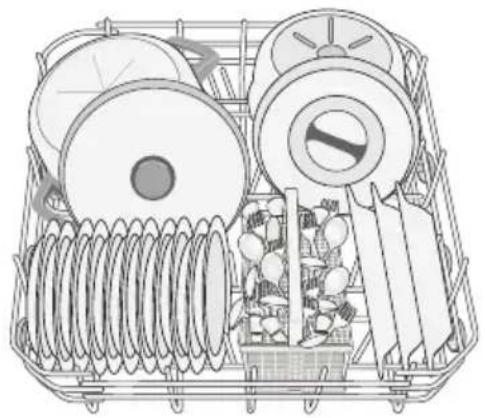

Unterkorb

Stellen Sie Töppe, Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

Besteckkorb

Stellen Sie Gabeln und Löffel mit den Grif- fen nach unten hinein.

Stellen Sie Messer mit den Griffen nach offen hinein.

Mischen Sie Löffel mit anderen Besteck, so konnen sie nicht zusammenleben. Verwenden Sie das Besteckgitter. Wenn die Abmessungen des Bestecks die Verwendung des Besteckgitters nicht zulassen, entfern den Sie es.

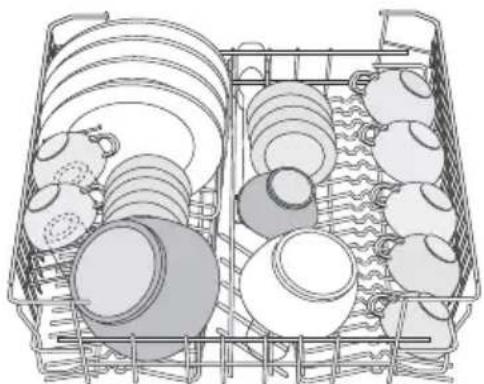

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellen (bis zu 24 cm Durchmesser), Saucieren, Salatschusseln, Tassen, Glasern, Töpfen und Deckeln bestimmt. Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Langstielige Gläser können mit dem Stiel nach oben in die Tassenablagen gestellt werden. Für größeres Geschirr können die Tassenablagen nach oben umgeklapt werden.

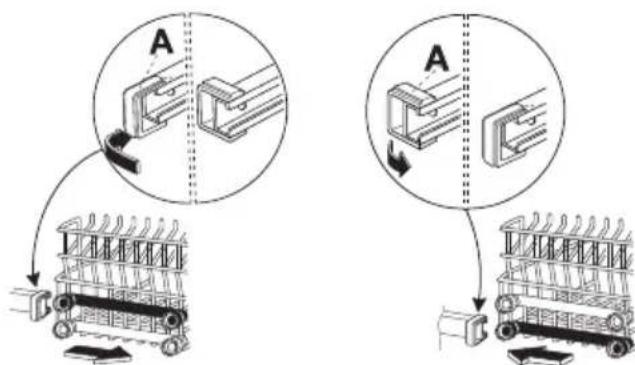

Höhenverstellung des Oberkorbs

Der Oberkorb kann für eine flexiblere Beladung in zwei verschiedenen Höhen in den Geschirrspüller eingeschoben werden.

Vorsicht! Nehmen Sie die

Höhenverstellung vor dem Beladen des Oberkorbs vor.

Maximale Geschirrhöhe im:
Oberkorb Unterkorb
Obere Stellung 20 cm	31 cm
Untere Stellung 24 cm	27 cm

Gehen Sie wie folgt vor, um den Oberkorb in die obere Position zu verstellen:

1. Ziehen Sie die vorderen Anschlage (A) Heraus.
2. Ziehen Sie den Korb heraus.

1. Bringen Sie den Korb in die obere Position.
2. Bringen Sie die vorderen Anschlage (A) wieder an der ursprünglichen Stelle an.

Vorsicht! Stellen Sie keine Tassen auf die Tassenablage, wenn sich der Korb in der oberen Position befindet.

AUSWÄHLEN UND STARTEN EINES SPÜLPROGRAMMS

Start eines Spülprogramms

1. Schalten Sie das Gerät ein. Stellen Sie sich, dass sich das Gerät im Einstellmodus befindet.
2. Um ein Spülprogramm einzustellen, drücken Sie die Programmwahltaste so oft, bis die Kontrollampe des gewündsten Programms aufleuchtet.
3. Schlieben Sie die Tur des Gerätes und das Spulprogramm startet automatisch.

Unterbrechung eines Spulprogramms

• Offnen Sie die Tur des Gerätes. - Das Spülprogramm stoppt.
• Schlieben Sie die Gerätetür.
• Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen des Spülprogramms

Wenn das Spülprogramm noch nicht gestartet ist, können Sie die Auswahländern. Um die Auswahl bei laufendem Spülprogramm zuändern, müssen Sie das Programm zuerst abbrechen.

1. Öffnen Sie die Tur des Geräts.
2. Halten Sie die Programmwahltaste gedruckt, bis die Programm-Kontrollampe

erlischt und die Programmende-Kontrollampe zu blinken beginnnt.

i Bevor Sie ein neues Spulprogramm starten,kontrollieren Sie,ob der Reinigungsmittelbehalter gefuIlt ist.

Endespulprogramms

Nach Ablauf des Spulprogramms ertont eine Signaltonfolge.

1. Offnen Sie die Tur des Geräts.

Die Programmendeanzeige leuchtet auf.

1. Schalten Sie das Gerät aus.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüller entnehmer. Heiβes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, das sich Edelstahl schneller abkühlt als das Geschirr.

SPÜLPROGRAMME

Programm Verschmutzungsgrad		Spülgut Programmbeschreibung
70°	Stark ver-schmutzt	Geschirr, Besteck, Töppe und Pfannen	Vorsprülungspfänggang 70 °CSpülgängeTrocknen
65°	Normal ver-schmutzt	Geschirr und Besteck Vorsprülungspfänggang 65 °CSpülgängeTrocknen
30'1)	Vor kurzem be-nutztes Geschirr	Geschirr und Besteck Hauptspülgang 65 °CSpülgang
50°2)	Normal ver-schmutzt	Geschirr und Besteck Vorsprülungspfänggang 50 °CSpülgängeTrocknen
Programm Verschmutzungsgrad	Spülgt Progam	mm Beschreibung
Verwenden Sie these Programm zum schreiben Abspälen des Geschirrs. Damit wird vermieden, dass sich Essensrechte am Geschirr festsetzen und schlechte Gerüche aus dem Gerät entweichen. Verwenden Sie für these Programm kein Reinigungsmittel.	Spülgang

1) Mit thisem Programm können Sie vor kurzem benutztes Geschirr spulen. Sie erhalten ein gutes Spulergebnis in einer kurzen Zeit.
2) Dies ist das Standardprogramm für Prüfinsitute. Dieses Programm gewährleistet den wirtschaftlichen Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm Programmmdauer (in Minutes)	Energie (kWh) Wasser (in Litern)
70°	85-95 1,8-2,0 22-25
65°	100-110 1,4-1,6 19-21
30°	30 0,9 9
BIO	130-140 1,0-1,2 14-16
	12 0,1 5

Druck und Temperatur des Wassers, die Schwankungen in der Stromversor

gung und die Geschirrmenge konnen.
these Werte verändern.

REINIGUNG UND PFLEGE

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spulergebnis.

Der Geschirrspüler hat 3 Filter:

1. Grobfilter (A)

2. Mikrofilter (B)

3. Flachfilter (C)

1. Um das Filtersystem zu entriegeln, drehen Sie den Griff des Mikrofilters (B) etwa 1/4 Drehung gegen den Uhrzeiger-sinn.

1. Nehmen Sie das Filtersystem heraus.

2. Fassen Sie den Grobfilter (A) am Handgriff mit dem Loch.

3. Nehmen Sie den Grobfilter (A) aus dem Mikrofilter (B).

4. Nehmen Sie den Flachfilter (C) unten aus dem Gerät heraus.

1. Reinigen Sie die Filter unter flieBendem Wasser.

2. Setzen Sie den Flachfilter (C) wieder in der ursprünglichen Position ein. Vergewissern Sie sich, dass er korrekt unter den beiden Führungen (D) sitzt.

3. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die Filter zusammen.

4. Setzen Sie das Filtersystem wieder ein.
5. Um das Filtersystem zu verriegeln, dren Sie den Griff des Mikrofilters (B) im Uhrzeigersinn, bis er einrastet.

Reinigen der Spruharme

Bauen Sie die Sprüharme nicht aus.

Falls die LÖcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem Cocktailspieß.

Reinigen der Außensectsien

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger.

Benutzen Sie keine Scheuermittel, Metallschwammchen oder Lösungsmittel (Azeton usw.).

WAS TUN, WENN ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zuerst eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Bei einigen Störungen blinken die Kontrollampen und zeigen so einen Alarmcode an.

Alarmcode Störung
Die Programmanzeige blinkt kontinuierlich. Die Kontrollampe Programmende blinkt einmal.	Es lauft kein Wasser in das Gerät.
Die Programmanzeige blinkt kontinuierlich. Die Kontrollampe Programmende blinkt zwei Mal.	Das Gerät pumpt das Wasser nicht ab.
Die Programmanzeige blinkt kontinuierlich. Die Programmende-Kontrollampe blinkt drei Mal.	Die Aquasafe-Einrichtung ist ausgelöst.

Warning! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Störung Mögliche Ursache Mögliche Abhilfe
Es lauft kein Wasser in das Ge-rät.	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.	Reinigen Sie den Wasserhahn.
	Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihr örtli-ches Wasserversorgungsunter-nehmen.
Der Wasserhahn ist geschlos-sen.		Drehen Sie den Wasserhahn auf.
Der Filter im Wasserzulauf-schlauch ist verstopft.	Reinigen Sie den Filter.
Der Wasserzulaufschlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ord-nung ist.
Der Wasserzulaufschlauch ist beschädigt.	Vergewissern Sie sich, dass der Wasserzulaufschlauch nicht beschädigt ist.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen Sie den Siphon.
Der Wasserablaufschlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ord-nung ist.
Der Wasserablaufschlauch ist beschädigt.	Vergewissern Sie sich, dass der Wasserablaufschlauch kei-ne Beschädigungen aufweist.
Die Aquasafe-Einrichtung ist in Betrieb.	Drehen Sie den Wasserhahn zu und wenden Sie sich an den Kundendienst.
Das Spülprogramm startet nicht.	Die Gerätetur ist offen. Schließen Sie die Gerätetur.
Der Netzstecker steckt nicht richtig in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Sicherung im Sicherungs-kasten ist durchgebrannt.	Setzen Sie eine neue Sicherung ein.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes an-zeigt, wenden Sie sich an den Kundendienst.

Die vom Kundendienst bestehtigten Daten finden Sie auf dem Typenschild.

Notieren Sie folgende Daten:

• Model
  (MOD.)

• P rodukt nummer (PNC)

• Seriennummer (S.N.)

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülpro-gramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sichere, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spül-programm ausgewähl wird.
Die Körbe waren nicht richtig	beladen, so dass das Wasser nicht alle Oberflächen berührende.	Beladen Sie die Körbe richtig.
Aufgrund falsch angeordneten	Spülguts konnten sich die Sprüharme nicht frei drehen.	Stellen Sie sicher, dass die Sprüharme nicht durch eine in-korrekte Beladung blockiert werden.
Die Filter sind verschmutzt,	nicht richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und korrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel ver-wendet.	Stellen Sie sicher, dass die Rei-nigungsmittelmenge ausrei-chend ist.
Kalkablagerungen auf dem Ge-schirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Falsche Einstellung des Was-serenthärters.	serenthärters.	Stellen Sie den Wasserenthär-ter entsprechend ein.
Die Verschlusskappe des Salz-behälters ist nicht richtig ge-schlossen.	Behälters ist nicht richtig ge-schlossen.	Stellen Sie sicher, dass der Salzbehälter richtig geschlos-sen ist.
Schlieren, Streifen, milchige Flecken oder blauschimmern-der Belag auf Gläsern und Ge-schirr.	Klarspülmitteldosierung zu hoch.	Klarspülmitteldosierung verrin-gern.
Flecken von getrockten Wassertropfen auf Gläsern und Ge-schirr.	Klarspülmitteldosierung zu niedrig.	Klarspülmitteldosierung erhö-hen.
Die Ursache kann auch beim	Reinigungsmittel liegen.	Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Sie haben	ein Spülprogramm ohne Trocknungsgang oder mit einem verkurzten Trocknungs-gang gewählt.	Lassen Sie die Tür des Ge-schirrspülers für weniger Minuten einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.

TECHNISCHE DATEN

Abmessungen Breite 596 mm
Höhe 818-898 mm
Tiefe 555 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Wasserversorgung1)	Kalt- oder Warmwasser maximal 60 °C
Fassungsvermögen	Gedecke

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-AuBengewinde anschlieben.

i Das Typenschild am inneren Rand der Gerätetür zeigt die elektrischen Anschlussdaten.

i Wenn Sie HeiBwasser mithilfe umwelt- freundlicher, alternative Energiequellen

(z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heiwwasserversorgung Energie sparen.

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass desses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgendes Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesees Produkts erhalten Sie von Ihrrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recycleln Sie die Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

CONTENTS

Safety information 18

Product description 20

Control panel 21

Technische gegevens 47

Milieubescherming

Elektronische instelling
