BEDIENUNGSANLEITUNG DW12A++7 PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Geschirrspuler

Dishwasher

Lave-vaisselle

DW12A++7TI

Deutsch

English

François

Seite 2

Page 44

Page 80

www.pkm-online.de

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ohnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 4
2. Installation 8

2.1 Entpacken und Wahl des Standorts 8
2.2 Wasser-/Abwasseranschluss 8
2.3 Vor der Installation 9
2.4 Mindestens benötigter Raumbedarf 11
2.5 Abmessungen und Befestigung der Zierverkleidung 11
2.6 Einstellen der Turfederspannung 12
2.7 Anschluss des Wasserzufuhrschlauchs 13
2.8 Anschluss des Abwasserschlauchs 14
2.9 Hocheinbau 14
2.10 Elektrischer Anschluss 15
2.11 Waagerechte Ausrichtung 15
2.12 Installation der Sockcellciste 16
2.13 Fixierung des Gerats 17
2.14 Anbringen der oberen Distanleiste 17
3.Gerat und Bedienfeld 18
4. Vorderersten Benutzung 19

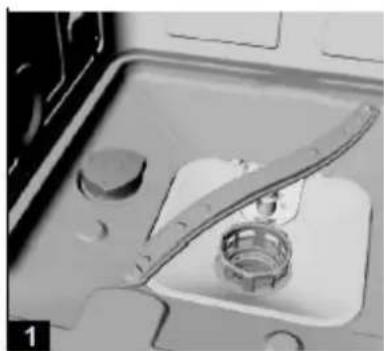

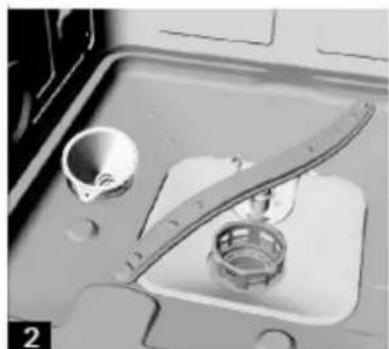

4.1 Wasserenthärter 20

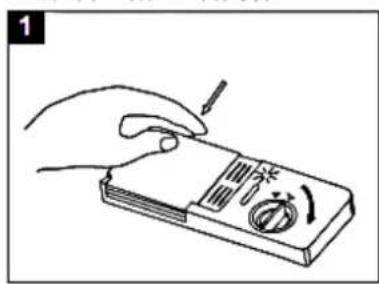

4.2 Wasserenthärterbefülln 21

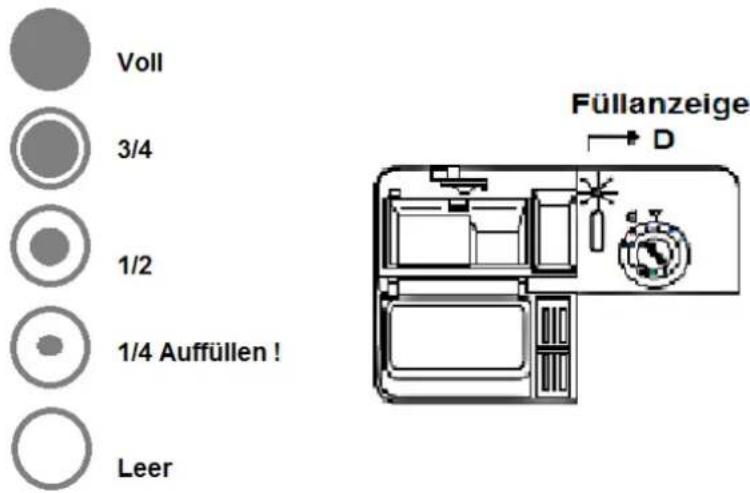

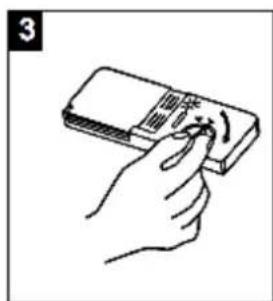

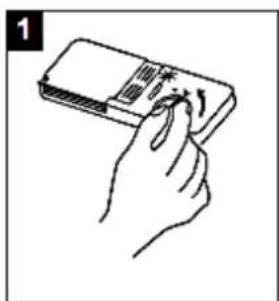

4.3 Klarspuler-Behalter befullen 22
4.4 Spulmaschinen-Spulmittel 23

5.Beladen der Geschirrkorbe. 26

5.1 Vor/nach dem Beladen 26

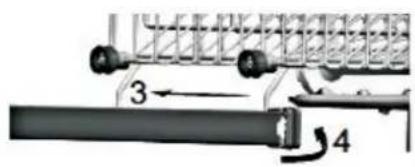

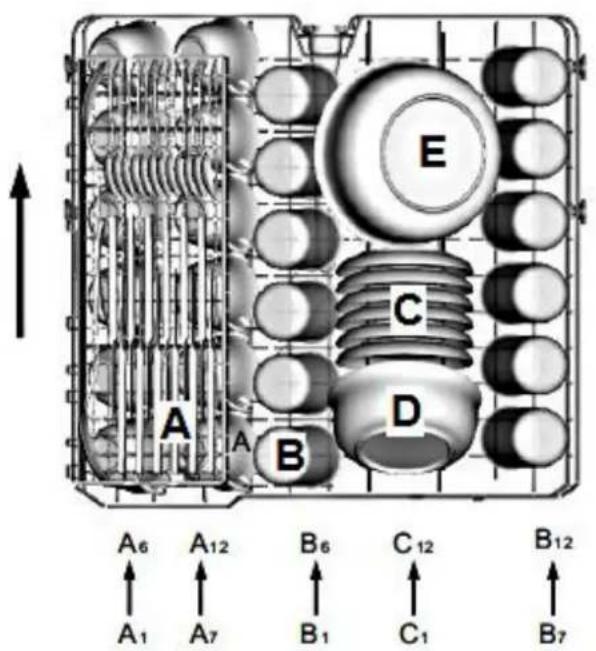

5.2 Oberer Geschirrkorb 26

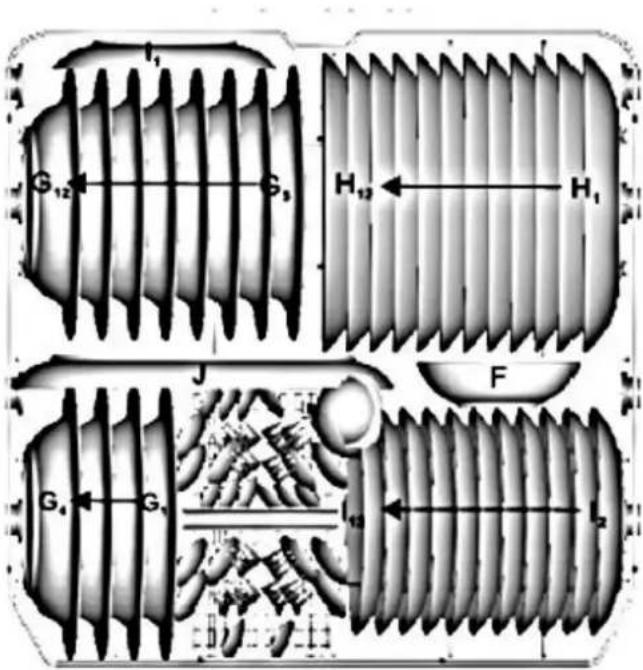

5.3 Unterer Geschirrkorb. 27
5.4 Besteckkorb 28
5.5 Hinweis zum Beladen 29
5.6 Schaden an Glaswaren/Geschirr 30

1. Die Spulprogramme 31

6.1 Starten eines Spulprogramms 32
6.2 Wechsel eines laufenden Spulprogramms 32
6.3 Nachträgliches Eingeben von Geschirr 32
6.4 Ende eines Spulprogramms 33
6.5 Verwendung von 3in1 Spul-Tabs 33

1. Reinigung und Pflege 34

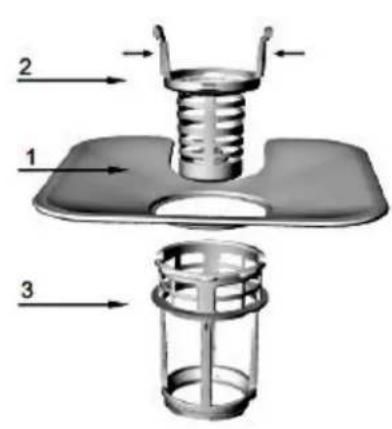

7.1 Filtersystem 34
7.2 Bedienfeld und Gerät 35
7.3 Spruharm 36
7.4Tur 36
7.5 Frostschutz 36
7.6 Außerbetriebsnehm 37

8.Problembehandlung. 37
8.1FehlerKodes 40
9. Technische Daten 41
10. Entsorgung 42
11. Garantiebedingungen 43

EG - Konformitätserklärung

Für die in dieser Bedienungsanleitung beschriebenen Produkte liegen samtliche entsprechenden EG Konformitätserklarungen vor.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkäufe angefordert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihr's Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseise des Gerats haben. Entsorgen Sie das

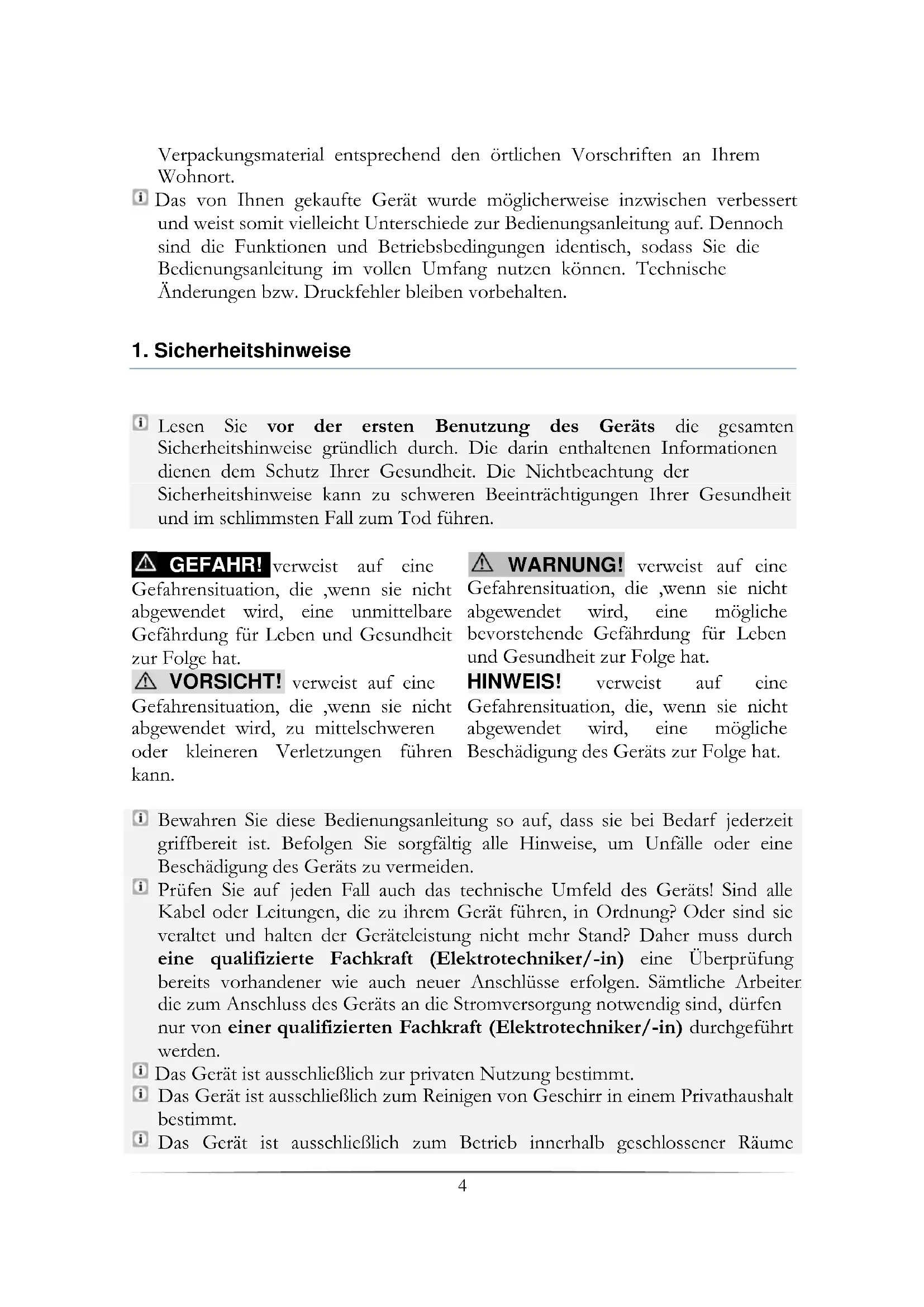

Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihrem Wohnort.

Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit weiterecht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dieren dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrensituuation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerats zur Folge hat.

Bewahren Sie这几 Bcdicnungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweisc, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümmtliche Arbeiter die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Reinigen von Geschirr in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume

bestimmt.

Diesces Gerätarf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkhrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäß Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dices Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Schlieben Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightbare Beschädigungen aufweisen.
2. Versuchen Sie nicemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß Funktioniert,kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
3. Wenn das Netzanschlusskabel beschädigt ist, damit als ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetaucht werden.

WARNING!

1. In einem Warmwassersystem, das über einen Zeitraum von 2 Wochen oder länger nicht benutzt wurde, kann es unter bestimmten Bedingungen zur Bildung von Wasserstoff kommt. Wasserstoff ist ein explosives Gas. Falls Sie das Warmwassersystem über einen solchen Zeitraum hinweg nicht benutzt haben, drehen Sie alle Warmwasserhöhne auf und halten Sie das Wasser für eine Minute fließen. Dadurch setzen Sie den angesammelten Wasserstoff frei. Da Wasserstoff brennbar ist, rauchen Sie in dieser Zeitraum nicht und benutzen Sie keine offenen Flammen und kein offenes Licht.
2. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.
3. Schlieben Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.
4. Betreiben Sie das Gerät nur mit 220 240V / 50Hz Wechselspannung. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer

qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführren.

1. Verwenden Sie zum Anschluss des Geräts an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel..
2. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose (250V/10A). Andrecenfalls kann es zu gefährlichen Unfällen oder einer Beschädigung des Gcrats kommt. Das Gerät muss ordnungsgemäß geerdet sein.
3. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird.
4. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Gcrats ausgestattet sein.
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Schalten Sie vor dem Aufbau und Anschluss des Gerats unbedingt den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!.
8. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
9. Spülmaschinen-Spülmittel sind extrem alkalisch und darauf sehr gefährlich, wenn Sie verschluckt werden. Lassen Sie Haut und Augen nicht in Berührung mit dem Spülmaschinen-Spülmittel kommt. Halten Sie solche Spülmittel immer außerhalb der Reichweite von Kindern.
10. Halten Sie Kinder fern von Spulmaschinen-Spulmitteln und Spulzusätzen. Lassen Sie Kinder nicht ans Gerät, wenn die Türe geöffnet ist, da sich noch Spulmaschinen-Spulmittel im Inneren des Geräts befinden könnte.
11. Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern, liegt eine Fehlfunktion des Gcrats vor. Trecnen Si in thism Fall das Gerat umgehend von der Strom- und Wasserversorgung.
12. Benutzen Sie das Gerät niemals ohne eingesetzte Filter.
13. Kinder dürfen niemals mit dem Gerät spielen.
14. Betreiben Sie das Gerät niemals unbeaufsichtigt.

VORSICHT!

1. Es ist gefährlich, die Tur bei laufendem Betrieb zu öffnen. Heiβes Wasser kann aus dem Gerät herausspritzen.
2. Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spulprogramms die Tur öffnen, da heißt Dampf aus dem Gerät entweichen kann.

3. Warten Sie nach dem Ende cincs Spulprogramms mindestens 20 Minuten mit der Reinigung des Inneren des Gerats, damit die Heizelemente abkühlen konnen.

4. Berühren Sie die Heizelemente nicht während des Betriebs oder unmittelbar nach dem Betrieb des Gcrats. VERBRENNUNGSGEFAHR!

5. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Tur, da das Gerät ansonsten nach vornekippen kann.
6. Wenn Sie das Gerät befüllen:

a. Platzieren sie scharfkantige Gegenstände dergestalt, dass sie nicht die Turdichtungen beschädigen.
b. Es dürfen niemals Gegenstände durch die Böden beider Geschirrkörbe sowie des Besteckkorbs nach unten ragen.
c. Platzieren Sie scharfe Messer mit dem Griff nach oben oder waagerecht, sodassie sich keine Schnittverletzungen zuzichen.

1. Lassen Sie die Tur nicht offenstehen, da Sie ansonsten über diese stolpern können.

HINWEIS!

1. Die Sprüharme konnen mit einer Transportsicherung versehen sein. Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des Geräts.
2. Benutzen Sie immer einen Wasserenthärter (= Spülmaschinensalz) zur speziellen Verwendung in einem Geschirrspüler. Die Wasserhärte variiert abhängig von Ihrc Wohnort. Wenn in einem Geschirrspüler hartes Wasser verwendet wird, ergeben sich Ablagerungen auf dem Geschirr und im Gerät. Der Wasserenthärter entfertn Mineralien und Salze aus dem Wasser.
3. Benutzen Sie immer einen Klarspuler zur speziellen Verwendung in einem Geschirrspuler. Verwenden Sie niemals andere Substanzen, z.B. einen Spulmaschinenreiniger oder Flüssigreiniger; ansonsten beschädigen Sie das Grot.
4. Benutzen Sie ausschließlich Spulmaschinen-Spulmittel und Zusätze, die für die Verwendung in einem Geschirrspüler hergestellt wurden. Benutzen Sie keine Seifen, Waschmittel oder Handwaschmittel in Ihr Geschirrspüler.
5. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie es vorsichtig an. Halten Sie das Gerät darauf aufrecht.
6. Benutzen Sie niemals die Tur selbst zum Transport des Gerats, da Sie dadurch die Scharniere beschädigen.
7. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
8. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
9. Lassen Sie den Anschluss der Wasserschläuche nur durch eine qualifizierte Fachkraft durchführren.

10. Benutzten Sie das Gerät nicht, bevor alle dazugchörigen Teile sich ordnungsgemäß an ihren darauf vorgesehenen Stellen befinden.

11. Benutzen Sie die Tur und die Geschirrkörbe des Gerats nicht als Standfläche oder Stütze.

12. Gegenstände aus Kunststoffen dürfen nicht die Heizelemente berühren.
13. Geben Sie nur solche Gegenstände aus Kunststoffen in das Gerät, die zur Reinigung in einem Geschirrspäher geeignet sind. Geeignete Gegenstände werden durch ihren Hersteller entsprechend gekennzeichnet.
14. Überprüfen Sie nach jedem Spulprogramm, ob der Aufnahmebehälter für das Spulmaschinen-Spulmittel leer ist.
15. Benutzen Sie zum Reinigen der Tur niemals Spruhreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen konnen.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfern den Sie diese komplett. Gehen Sie darauf vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
2. Die Sprüharme konnen mit einer Transportsicherung versehen sein. Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des Geräts.
3. Wahlen Sie für den Aufbau einen trockenen und gut belufteten Raum.
4. Stellen Sie das Gerät auf einem geraden, trockenen und festen Fußboden auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Gcrats.
5. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
6. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

2.2 Wasser-/Abwasseranschluss

1. Der Wasseranschluss sowie der Abwasseranschluss muss von einer qualifizierten Fachkraft durchgeführt werden.
2. Verwenden Sie ausschließlich fabrikneue Schläuche und fabrikneues Anschlusszubehör für den Wasser- und Abwasseranschluss.
3. Wir empfehlen, die Wasserzufuhr mit einem Rückschlagventil zu sichern.

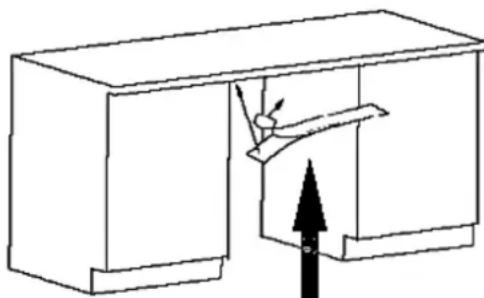

2.3 Vor der Installation

1. Sie müssen den Kondenswasser-Schutzstreifen zum Schutz gegen das Eindringen von Feuchtigkeit an der Unterseite der Arbeitsplatte befestigen. Der Kondenswasser-Schutzstreifen leitet den vom Gerät freigesetzten Wasserdampf von der Unterseite der Arbeitsplatte ab.
2. Sie finden den Kondenswasser-Schutzstreifen in Ihrrem Gerät.
3. Reinigen Sie die Unterseite der Arbeitsplatte sorgfältig, bevor Sie den Kondenswasser-Schutzstreifen Dort befestigen.
4. Zichen Sie das Schutzpapier der Klebefläche ab.
5. Kleben Sie den Kondenswasser-Schutzstreifen auf die Unterseite der Arbeitsplatte.
6. HINWEIS! Ein nichtordnungsgemäßes Anbringen des Kondenswasser-Schutzstreifens kann zu einer Beschädigung der Arbeitsplatte führen.

Kondenswasser-Schutzstreifen

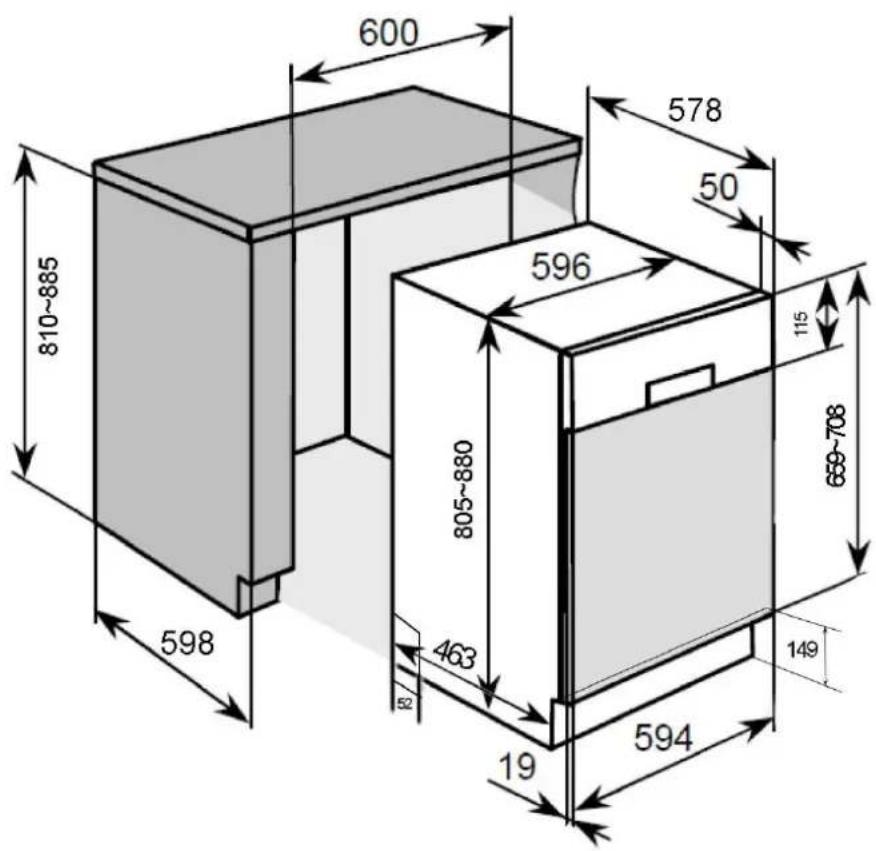

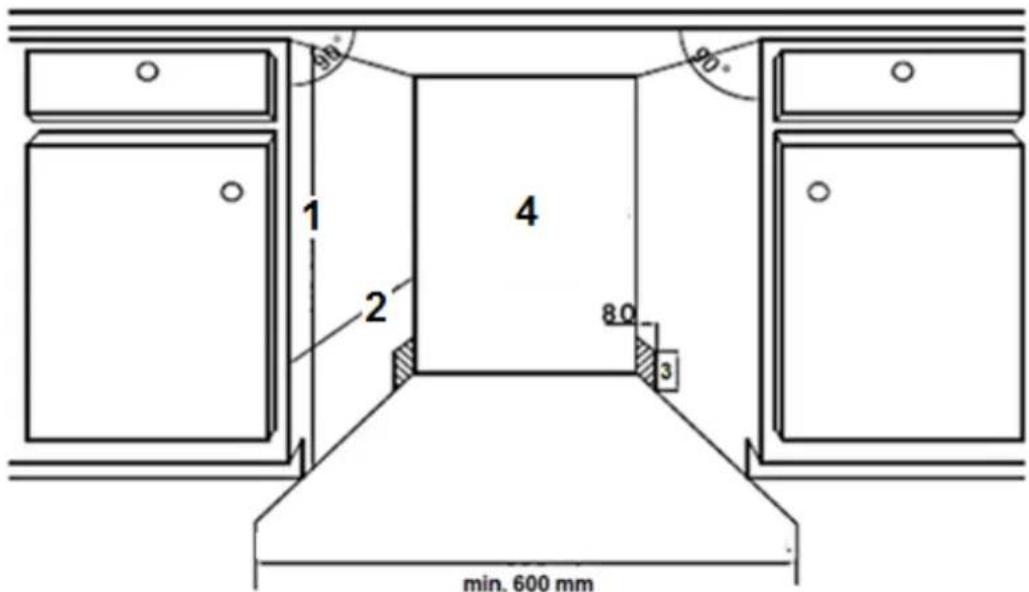

Raumbedarf des Geräts siehe folgenden Abbildungen. Das Gerät muss mit seiner Rückseite zur Wand ausgerichtet sein und über einen Wassercinlass- und Wasserauslassschlauch verfügen, die für gewöhnlich rechts oder links angebracht werden können¹.

Installieren Sie das Gerät in der Einbauvorrichtung.

1 entsprechend der Höhe des Geräts
2 min. 598mm
3 100mm
4 Anschlüsse für Netzkabel, Wassereinlass, Wasserauslass

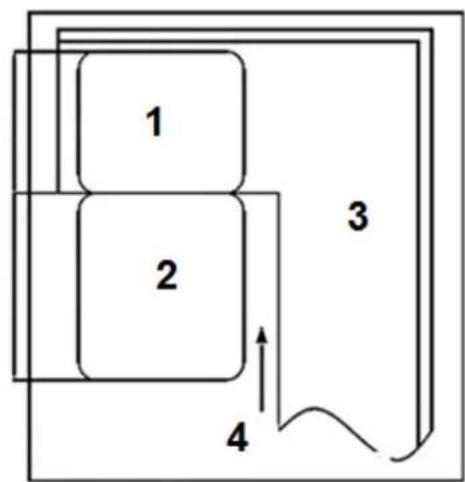

2.4 Mindestens benötigter Raumbedarf

1 Geschirrspulcr
2 Tur des Gcrats
3 Einbauschrank
4 Mindestfreiiraum zum Turoffnen: 50 mm

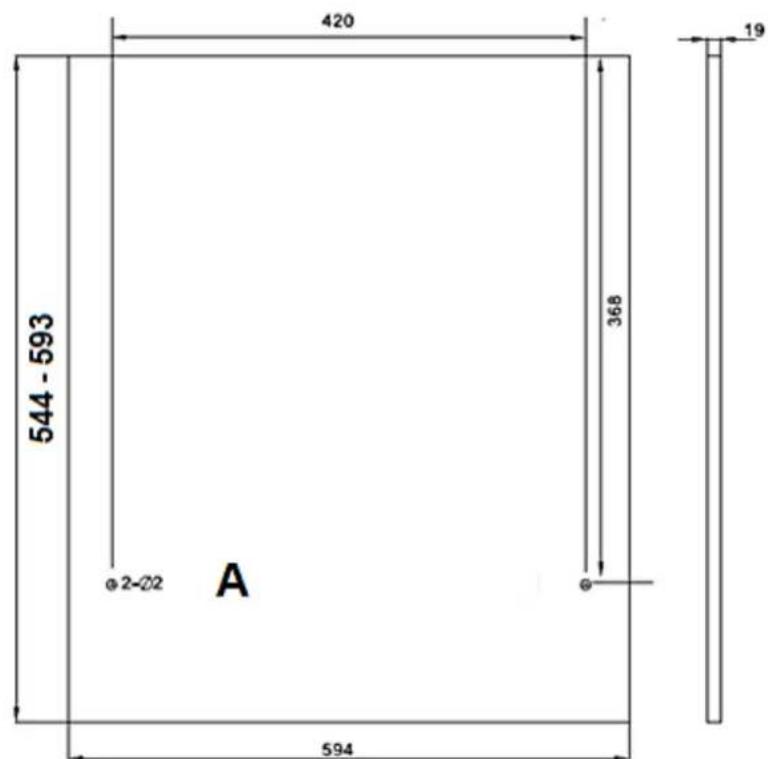

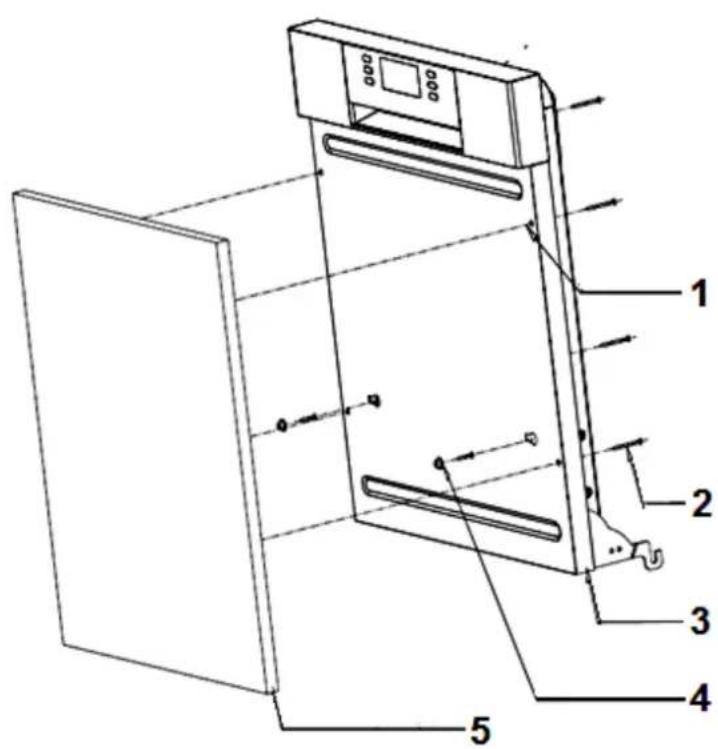

2.5 Abmessungen und Befestigung der Zierverkleidung

A: Loch/10 mm tief.

1 4 St. 4^42mm Holzschauben
2 1.) Entfernen Sie 2 St.. 4^10

2.) 4 St. 4^*42 Holzschauben

3 Tur des Geräts
4 T-formiger Stopfen
5 Zierverkleidung

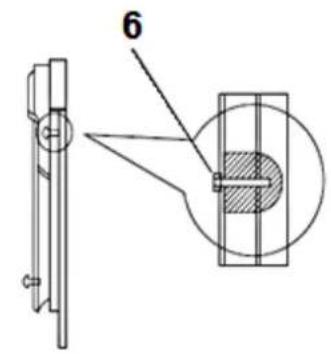

6 4 St. 4^*42 Holzschauben s

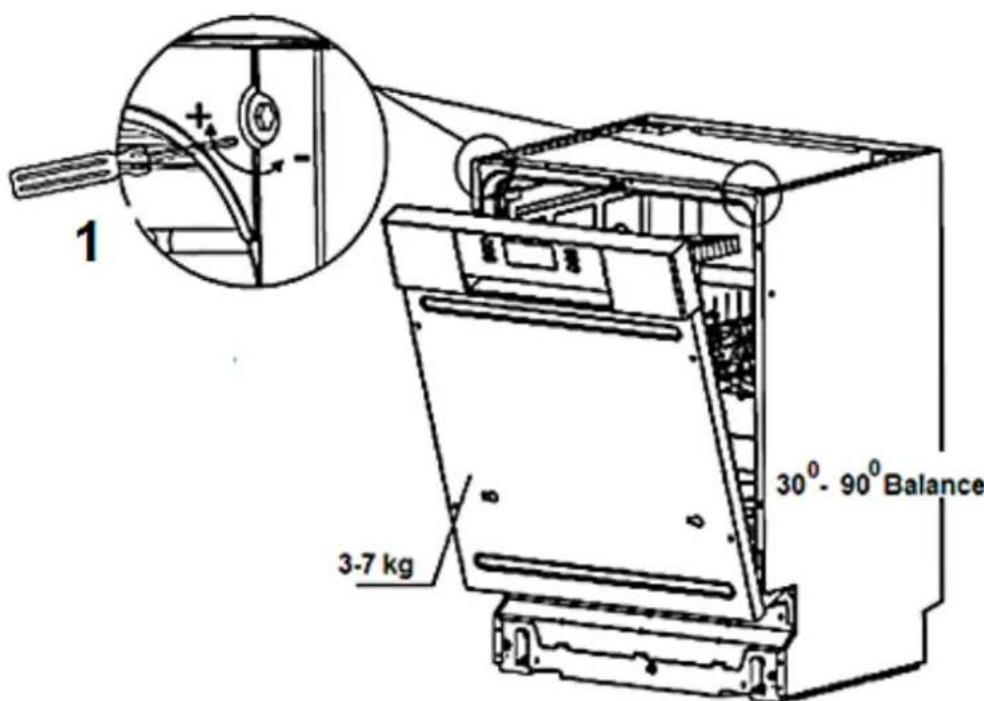

2.6 Einstellen der Türfederspannung

Versuchen Sie nach Installation der Zierverkleidung die Tur zu öffnen und zuschreiben, um die Balance der Tur zu überprüfen und zu entscheiden, ob sie in dieser Einbaustellung verbleiben kann. Bei nicht ordnungsgemäßer Balance verwenden Sie die Schraube im oder entgegen dem Uhrzeigersinn zur ordnungsgemäßen Einstellung oder halten Sie die Balance einstellen.

1: Sechskant-Schraubendreher

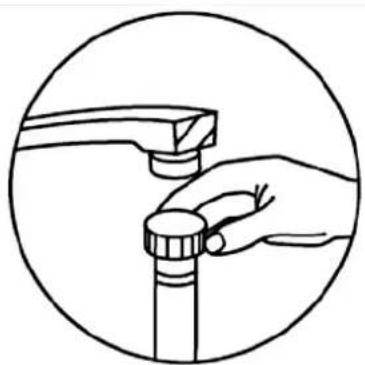

2.7 Anschluss des Wasserzufuhrschlauchs

Schlieben Sie den Wassereinlassschlauch fest und sicher an einen Anschluss mit einem 3/4 Zoll Gewinde an. Wenn die Schläuche neu sind oder über einen längeren Zeitraum nicht in Benutzung waren,{laccn Si das Wasser laufcn, um Sicherzugehen, dass esclar und frei von Verunreinigungen ist.

HINWEIS! Anderenfalls konnen der Wassereinlass blockiert und das Gerät beschädigt werden.

2.8 Anschluss des Abwasserschlauchs

Passen Sie den Ablaufschlauch gerade in den Wasserablaufstutzencin.

Falls die Länge des Ablaufschlauchs nicht ausrecht, konne Sie bei Ihrem autorisierten Kundendienst eine Verlängerung aus demselben Material wie das Original crwerben. Die Länge des Ablaufschlauchs darf einschließlich einer möglichen Verlängerung nicht mehr als 4 Meter betragen.

Sollte die Länge des Ablaufschlauchs einschließlich einer möglichen Veränderung mehr als 4 Meter betragen, wird das Gerät Ihr Geschirr nicht ordnungsgemäß reinigen. Prufen Sie den Anschluss auf Dichtheit. Befestigen Sie den Ablaufschlauch mit einem Schlauchhalter.

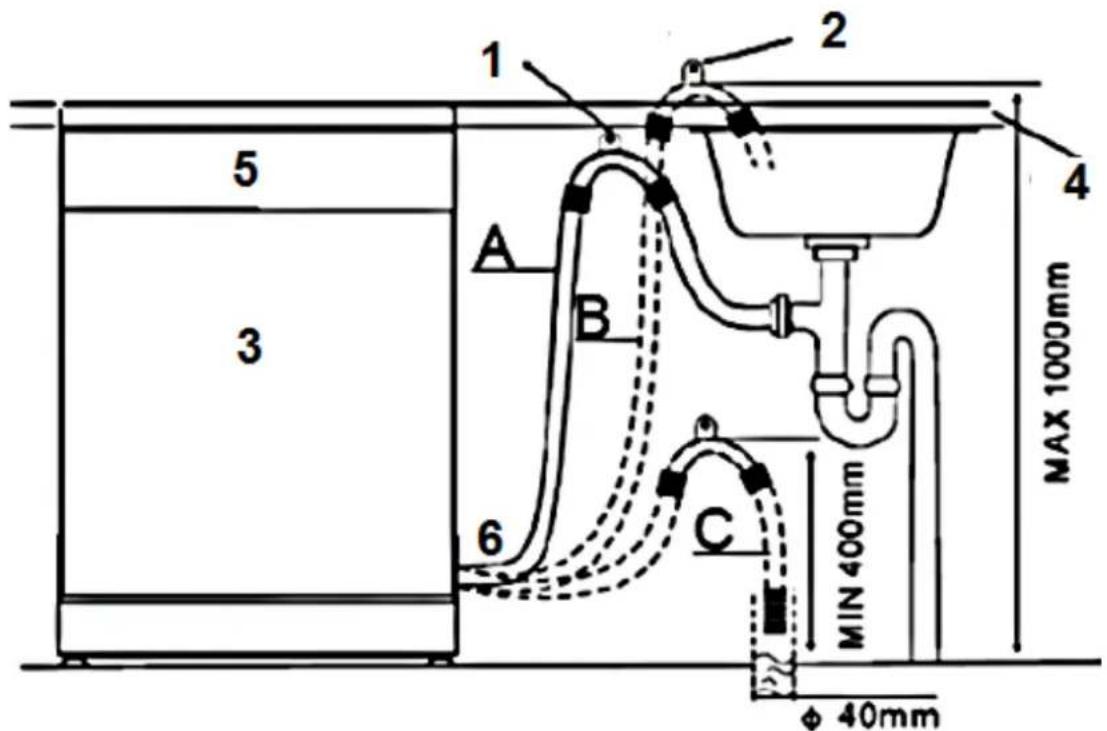

2.9 Hocheinbau

Teil- und vollintegrierte Geräte sind bei ordnungsgemäßem Anschluss auch hoheinbaufähig.

1 Hangen Sie den Abwasserschlauch an die Arbeitsplatte.
2 Befestigung Abwasserschlauch
3 Der oberste Punkt des Schlauchs muss sich auf einer Höhe zwischen 40 und 100cm befinden. Das frei Ende des Schlauchsarf nicht in Wasser hineinragen.
4 Arbeitsplatte.
5 Vorne.
6 Abwasscrschlauch.

Eine Manschette gewährleistet eine Krümmung des Schlauchs. An der Manschette befindet sich eine Haltevorrichtung zur Befestigung der Manschette. Der Abwasserschlauch muss am hochsten Punkt der Manschette eine Höhe von mindestens 40~cm aufweisen. Folgen Sie für die Anschlussmöglichkeiten A, B oder C der Zeichnung.

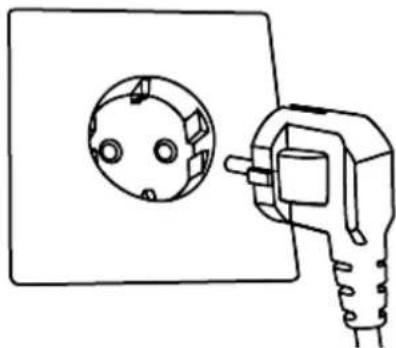

2.10 Elektrischer Anschluss

Sie benotigen eine dem Netzstecker entsprechende ordnungsgcmä gccrdctc und ausschlicblich dem Gerat zugewiesenen Sicherheitssteckdose (250V/10A). WARMUNG Anderenfalls kann es zu gefährlichen Unfallen oder einer Beschädigung des Geratskommen.

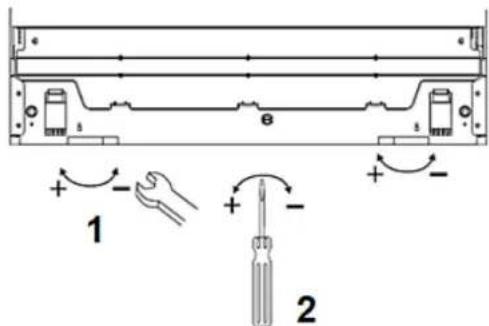

2.11 Waagerechte Ausrichtung

Der maximal zulässige Neigungswinkel unter dem gesamten Gerät beträgt 2^0 . Richten Sie das Gerät mit Hilfe der Standfähce waagerecht aus. Benutzen Sie eine Wasserwaagez zur Kontrolle.

1 Vorderen Standfuß einstellen. 2 Hinteren Standfuß einstellen.

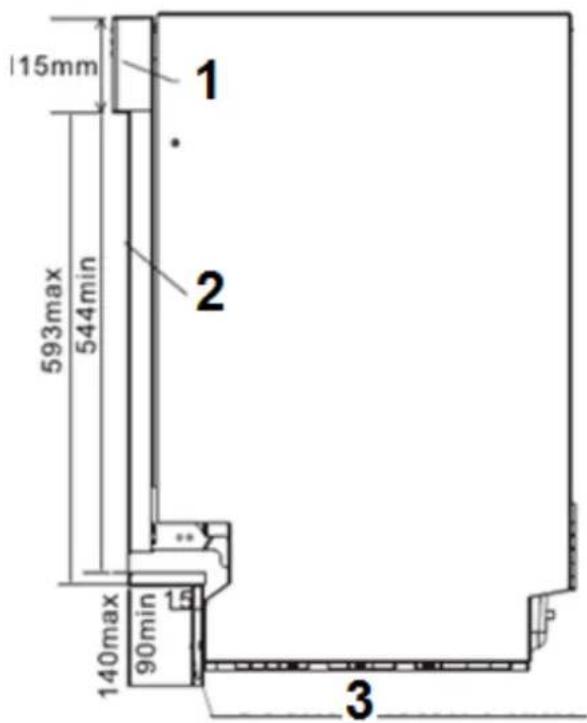

2.12 Installation der Sockelleiste

1 Bedienfeld

2 Zierverkleidung

3 Sockelleisten-Platte

Referenzabmessungen

Seriennummer	Zierverkleidung	Sockelleisten-Platte
1	593 mm	85 mm
2	583 mm	95 mm
3	573 mm	105 mm
4	563 mm	115 mm
5	553 mm	125 mm
6	543 mm	135 mm

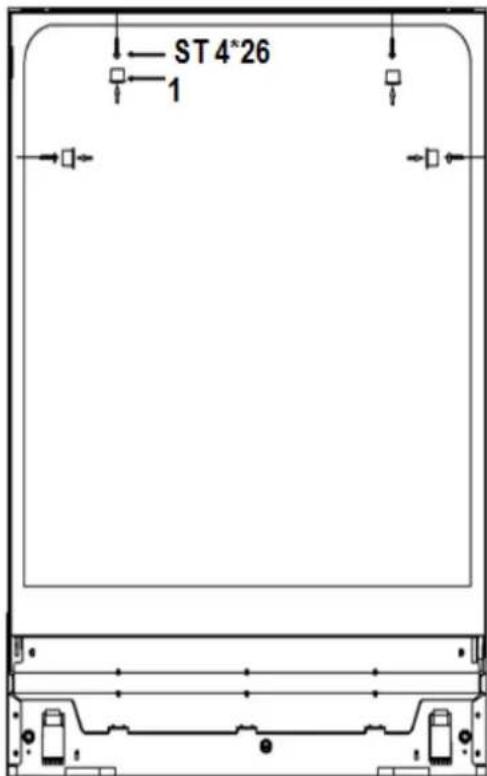

2.13 Fixierung des Geräts

a. Befestigen Sie durch Drehen der Schrauben das Gerät an seiner Einbauvorrichtung.
b. Stecken Sie die 4 Verschlussstopfen in die Locher (siehe Abbildung).

Bcnutzen Si links und rechts als auch fur die 4 oberen Locher Holzschauben ST 4^*26 (selsbtschneidende Schrauben).

1: Stopfen

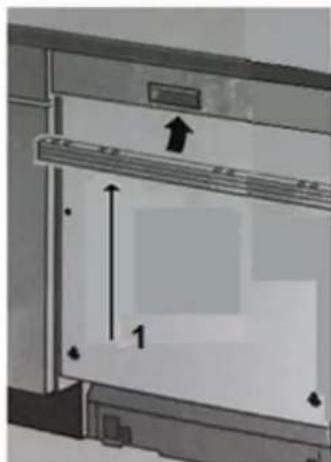

2.14 Anbringen der oberen Distanzleiste

(Ausstattung abhängig vom Modell)

Die obere Distanzleiste besteht aus mehreren Lagen. Passen Sie die Höhe der Leiste dem abzudeckenden Abstand an, indem Sie von unter die notige Anzahl an Lagen vorsichtig entfern. Verwenden Sie hierfür die Klick-Verschlüsse rechts, links und halten.

1: obere Distanzleiste

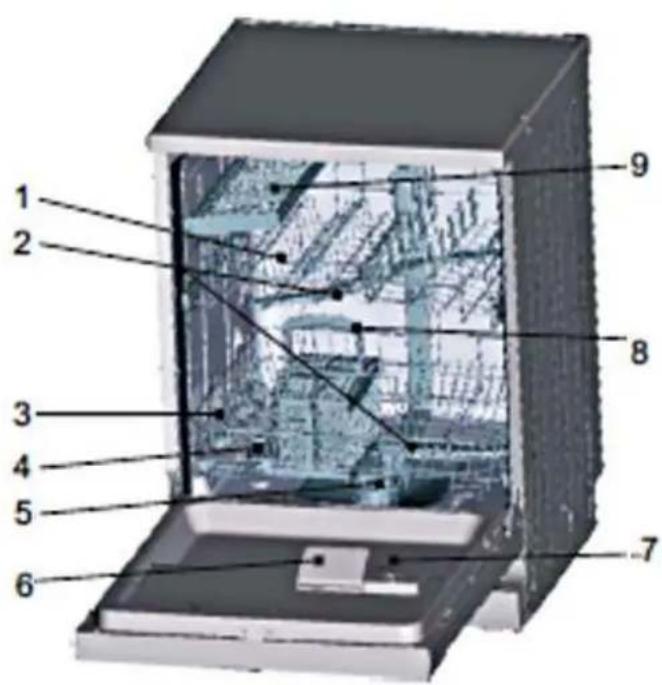

1. Oberer Geschirrkorb
2. Spilarmc
3. Unterer Geschirrkorb
4. Wasserenthärter
5. Filter
6. Spülmittelbehälter
7. Klarspuler-Behälter
8. Bcastckkorb
9. Besteckregal

1 An/Aus
2Programm
3 Zeitvorwahr

8 9 10 11 13

Start/Pause 5

1 AN/AUS (ON/OFF)
2 Programmwahltaste
3 Zeitverzögerter Start
4 3in1-Funktionswahl
5 Start/Pause Taste
6 Kindersicherung

Drucken Sie die Taste, um das Gerät AN oder AUS zu schalten.
Drücken Sie die Taste und scrollen Sie durch die Spülprogramme. Die entsprechende Signalleuchte zeigt an, welches Spülprogramm Sie gewählt haben.
Stellen Sie eine automatische Zeitverzögerung von bis zu 24 h ein.
Drucken Sie die Taste, um die 3in1-Funktion ein- oder auszuschalten.
Startet oder pausiert das entsprechende Spulprogramm.
Drucken Sie these beiden Tasten fur 3

		Sekunden. Die Kindersicherung ist nun aktiv. Sie konnen jetzt keine weiteren Tasten bedieren.

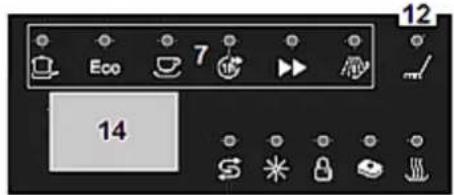

7	Programmanzeige	Zeigt das gewähte Programm an.
8	Wasserenthärteranzeige	Leuchtet auf, wenn der Wasserenthärter aufgefüllt werden muss.
9	Klarsprüleranzeige	Leuchtet auf, wenn der Sponder aufgefüllt werden muss.
10	Kindersicherungs-Anzeige	Zeigt die Aktivierung der Kindersicherung an. Die Anzeige blinkt 6 mal und leuchtet.
11	3in1-Anzeige	Leuchtet auf, wenn die Funktion aktiv ist.
12	Betriebsanzeige	Leuchtet auf, wenn das Gerät arbeitet.
13	Trocknen-Anzeige	Leuchtet während des Trocknens auf.
14	Display	Zeigt die verbleibende Laufzeit, Fehlerkodes und den zeitverzögerter Start an.

4. Vor der ersten Benutzung

Überprüfen Sie vor dem Starten des Geräts, ob

1. das Gerät geradc und fest stcht.
2. die Wasserzufuhr geöffnet ist.
3. die Verbindungen der Zu- und Ableitung dicht sind.
4. das Netzkabel fest in der Steckdose steckt.
5. der Strom eingeschaltet ist.
6. die Wasserzufuhr und Ableitung nicht ineinander verknotet sind.
7. alle Verpackungsmaterialien vom Gerät entfernt wurden.

Bevor Sie das Gerät zum ersten Mal benutzen

A) Stellen Sie den Wasserenthärter ein.
B) Geben Sie 500ml Wasser in den Behälter für den Wasserenthärter und fullen Sie darauffen Wasserenthärter (=Spulmaschinensalz) ein.
C) Füllen Sie den Klarspülerbehälter.
D) Wahlen Sie cin gecignetes Spulmaschinen-Spulmittel.

4.1 Wasserenthalter

Sie müssen den Wasserenthärter per Hand einfllen; benutzen Sie hierzu die Wasserenthärter-Einfūllöffnung. Öffnen Sie den Deckel und geben Sie ca. 2 kg Wasserenthärter (Spulmaschinensalz) in die Öffnung. Schlieben Sie dann den Deckel wieder ordnungsgemäß.

Einstellung des Wasserenthärter-Verbrauchs

Ihr Gerrat erlaubt das Einstellen der benötigten Menge an Wasserenthärter basierend auf dem Wasserhärtegrad. Dadurch wird die Verbrauchsmenge optimiert und ihren individuellen Bedürfnissen angepasst. Nehmen Sie die Einstellung wie folgt vor.

Die Menge an Wasserenthärter kann von H0 bis H7 eingestellt werden.. Beim Wert H0 wird kein Wasserenthärter besteht.

1. Bringen Sie den Wasserhärtegrad in Erfahrung. Ihr regionaler Wasserversorger kann Sie über den Wasserhärtegrad informieren.
2. Die einzustellenden Werte entnehmer Sieitte der nachfolgenden Tabelle.
3. Schlieben Sie die Tür.
4. Drucken Sie die AN/AUS Tastc.
5. Halten Sie die Zeitverzögerter-Start-Taste gedrückt und drücken Sie die Programmwahltaste für 5 Sekunden. Das akustische Signal ertont einmal und H blinkt auf dem Display. Die Werkseinstellung ist H4.

Ändern der Einstellung

1. Drücken Sie die Zeitverzögerter-Start-Taste. Bei jedem Drücken steigt der eingestellte Wert um 1. Nachdem der Wert H7 erreicht wurde, wechselt die Einstellung beim nachsten Drücken auf H0 (aus).
2. Drücken Sie die Programmwahltaste. Die gewählte Einstellung ist nun gespeichert.

Wasserhärte		Mmol/l	Einstellung am Geschirrspüler
0dH	Bereich
0-6,4	weich	0-1,1	H0
6,5-8,6	weich	1,2-1,4	H1
8,7-9,6	mittel	1,5-1,8	H2
9,7-12,0	mittcl	1,9-2,1	H3
12,1-16,0	mittcl	2,2-2,9	H4
16,1-21,0	hart	3,0-3,7	H5

21,1-30,3

hart

3,8-5,4

H6

30,4-49,5

hart

5,5-8,9

H7

4.2 Wasserenthärter befinden

Sic finden den Wasserenthärte-Behälter unterhalb des unteren Geschirrkorbs.

Füllen Sie den Behälter wie folgt:

Benutzen Sie ausschließlich einen Wasserenthärter (=Spulmaschinensalz) zur speziellen Verwendung in einem Geschirrspüler. Alle anderen Wasserenthärter bzw. Salze, besonders Tafelsalz, beschädigen den Wasserenthärter-Behälter.
Der Hersteller gewährt keine Garantie und ist nicht verantwortlich für Schäden aufgrund der Verwendung eines ungeeigneten Wasserenthärters.
Füllen Sie den Behälter nur vor einem beginnenden kompletten Spülprogramm. Dadurch verhindern Sie, dass eventuell verschüttete Rückstände des Enthärters am Boden des Geräts verbleiben und damit zu möglichen Korrosionen führen.
Nach dem ersten Spülprogramm erlischt die Kontrolleuche auf dem Bedienfeld.

1. Entfernen Sie den unteren Geschirrkorb und den Deckel des Wasserenthärter-Behalters.
2. Wenn Sie den Behälter zum ersten Mal befüllen, fullen Sie den Behälter zu 2/3 mit Wasser (ca. 500ml ).
3. Stecken Sie den mitgliechferten Trichter in die Öffnung und fällen Sie ungebär 2 kg Wasserenthärter (=Spulmaschinensalz) ein. Es ist normal, dass eine klinne Menge an Wasser aus dem Behälter lauft.
4. Befestigen Sie wieder vorsichtig den Deckel.
5. Die Wasserenthärteranzeige erlischt gewöhnlich 2-6 Tage nach dem Befüllendes Behalters.

HINWEIS!

Sie mussen den Behälter auffullen, wenn die Wasserenthäreranzeige aufleucht. Solange der Wasserenthärer sich nicht aufgelöst hat, kann die Wasserenthäreranzeige auch bei befülltem Behälter aufleuchten. Falls Sie beim Befullen Wasserenthärer verschüttet haben, können Sie ein besonderes Einweichprogramm einstellen, um Rückstände auszuwaschen.

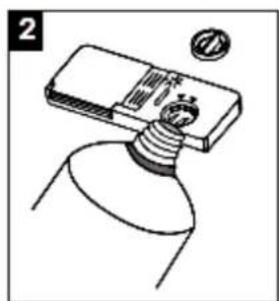

4.3 Klarspuler-Behälter befüllen

die Klarspuleranzeige nicht leuchtet, konnen Sie die benötigte Menge an der Farbe der Füllanzeige "D" darüber der Kappe erkennen.

Dunkler Punkt = Behälter ist voll.
Jekleiner der dunkle Punkt wird,desto leerer ist der Behalter.Der Behalter sollte immer mindestens zu 1 / 4 gefuft sein.

Klarspuler-Behalter

1. Drehen Sie die Kappe in Richtung des offen/open Pfeils (links) undnehmen Sie diese ab.

2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht.

3. Setzen Sie die Kappe wieder am offen/open Pfeil ausgerichtet auf und drehen Sie die Kappe in Richtung des zu/closed Pfeils (rechts).

Der Klarspulers wird während eines Spulprogramms automatisch hinzugegeben und gewährt ein flecken- und streifenfreies Trocknen Ihres Geschirrs, da der Klarspuler das Ablaufen des Wassers von der Geschirroberfläche unterstützt. Ihr Gerät wurde zur Verwendung eines Klarspulers entwickelt.
Der Klarspuler-Behalter befindet sich im Gerät kein dem Spülmaschinen-Spülmittelbehälter.
Das Fassungsvermögen des Behalters beträgt ungebahr 140 ml.
Überfüllen Sie den Behälter nicht, da es ansonsten zu starker Schaumbildung kommt kann. Wischen Sie verschütteten Klarspüler mit einem weichen Tuch auf.
Vergessen Sie nicht, nach dem Befüllen die Kappe wieder aufzusetzen.

1: Drehschalter

Einstellen des Klarspülspenders

Beginnen Sie mit Stufe 4.
Bei Flecken oder schlechten Trockenergebnissen wahlen Sie Stufe 5.
Sollten die Probleme weiter auftreten, erhöhen Sie auf Stufe 6.
Die Werkseinstellung ist Stufe 5.

1. Erhöhen Sie die Menge an Klarspüler, wenn nach dem Spülprogramm Wassertropfen oder Kalkflecken auf dem Geschirr sightbar sind.
2. Verringern Sie die Menge an Klarspulcr, wenn nach dem Spulprogramm weißliche Streifen auf Glass oder bläuliche Beläge auf Besteck sightbar sind.

4.4 Spülmaschinen-Spülmittel

Spülmaschinen-Spülmittel werden hinsichtlich ihrer chemischen Zusammensetzung in zwei Gruppen unterschieden:

konventionelle, alkalische Spulmittel mit kaustischen Komponenten.
niedrig-alkalische konzentrierte Spulmittel mit natürlichen Enzymen.

Die Benutzung "normaler" Spülprogramme in Verbindung mit konzentrierten Spülmitteln reduziert Umweltbelastungen und ist gut für Ihr Geschirr; solche Spülprogramme unterstützen die Spülwirkung der Enzyme. Aus thisem Grund weisen "normale" Spülprogramme in Verbindung mit konzentrierten

Spulmaschinen-Spulmitteln dieselben Ergebnisse auf, die ansonsten mit "intensiven" Spulprogrammen erzielt werden.

Es gibt drei Sorten von Spülmaschinen-Spülmitteln:

1. mit Phosphat und Chlor.
2. mit Phosphat / ohne Chlor.
3. ohnc Phosphat / ohnc Chlor

Neue Spulmaschinen-Spulmittel in Pulverform enthalten normalerweise kein Phosphat, also ist die Wasser enthaltende Wirkung nicht gegeben. In thisem Fall empfehlen wir die zusätzliche Verwendung eines Wasserenthärters (=Spulmaschinensalz), auch wenn der Wasserhärtegrad nur z.B. 6 dH beträgt; ansonsten können auf Geschirr und Gläscrn weiß Flecken entstehen. Verwenden Sie in thisem Fall mehr Spulmaschinen-Spulmittel, um bessere Ergebnisse zu erzielen. Spulmaschinen-Spulmittel ohne Chlor bleichen nur geringfugig. Starke und farbige Flecken werden so nicht vollständig entfernt. Wahlen Sie in einem solchen Fall ein Programm mit einer hohenen Temperatur.

Spulmaschinen-Tabs

Spulmaschinen-Tabs verschiedener Hersteller losen Verunreinigungen in entsprechenden Zeitperioden. Aus thisem Grund konnen的一些 Tabs bei Kurzspulprogrammen nicht ihre losenden und reinigenden Eigenschaften entwickeln. Benutzen Sie bei Verwendung von Tabs also immer länger andauernde Spulprogramme, um eine komplette Reinigung Ihres Geschirrs zu gewährleisten.

Der Spülmittelbehälter

Der Spülmittelbehälter muss vor jedem Spülprogramm besteht werden entsprechend den Informationen in der Spulablauf-Tabelle.
Benutzen Si nur für Spulmaschinen geeignete Spulmittel.
Halten Sie Ihr Spülmaschinen-Spülmittel stets trocken.
Füllen Sie den Behälter nur kurz vor Beginn eines Spülprogramms.
Ihr Gerät verbraucht weniger Spülmittel und Klarspüler als konventionelle Geräte. Im Allgemeinen benötigen Sie nur einen Esslöffel Spülmittel für einen normalen Spülprogramm.
Stärker verschmutztes Geschirr erfordert eine höhere Menge an Spülmittel.

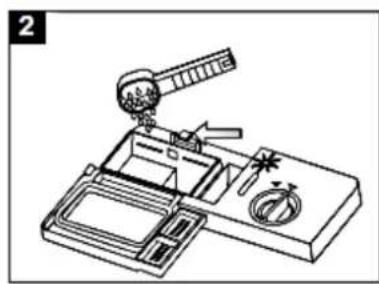

Füllendes Behälters

1. Wenn der Deckel geschlossen ist, drücken Sie den Öffnen-Knopf und der Deckel springt auf.
2. Geben Sie das Spülmittel immer vor dem Beginn eines jeder Spülprogramms hinzu. Benutzen Sie nur für Spülmaschinen geeignete Spülmittcl.

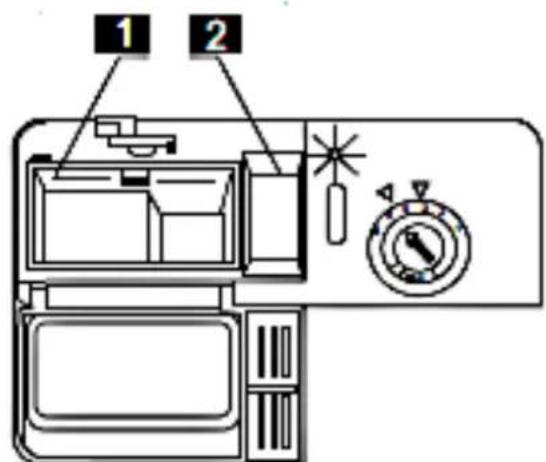

Füllen Sie den Behälter mit Spülmaschinen-Spülmittel. Die Markierungen zeigen die Dosierungsstufen an (siehe Abbildung unten). Sollte Ihr GeschIRR sehr stark verschmutzt sein, geben Sie eine zusätzliche Menge an Spülmittel in die Vorsprülen-Kammer.

1. Spülmittel für den Hauptspülgang. MIN entspricht ca. 20g Spülmittel.
2. Spülmittel für den Vorspülgang; entspricht ca. 5 g Spülmittel.

Beachten Sie die Dosierungsanweisungen des Herstellers des Spulmittels auf der Packung.

Schlieben Sie nun den Deckel; drücken Sieihn zu, bis die Verriegelung einschnappt.

Folgen Sie den hier aufgeführten Anweisungen, um eine möglichst hohe Spülleistung Ihres Geräts zu erreichen. Die Eigenschaften und das Aussehen der hier beschriebenen Körbe konnen je nach Modell unterschiedlich ausfallen.

5.1 Vor/nach dem Beladen

1. Entfernen Sie größere Mengen übriggebliebener Nahrungsmittel vom Geschirr.
2. Sie brauchen das Geschirr vorher nicht unter fliebendem Wasser abspulen.
3. Beladen Sie die Körbe folgendermaßen:

a. Gegenstände wie Tassen, Glaser, Töpfe und Pfaffen mit der Obersciet nach unten
b. Gewölble Gegenstände und Gegenstände mit Vertiefungen in schräger Position, damit das Wasser abfliechen kann.
c. Das Geschirr muss sich sicher und fest in den Körben befinden, so dass es nicht umkippen kann.
d. Das Geschirrarf nicht die rotierenden Spruharme blockieren.
e. Geben Sie sehr keine Gegenstände nicht in das Gerät, da diese leicht aus den Körphen fallen konnen.

1. Entladen Sie nach dem Spülcn zuerst den unteren Korb; so vermeiden Sie, dass übriggebliebenes Spülwasser aus dem oberen Korb in den unteren tropf.

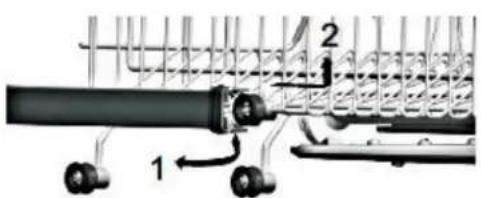

5.2 Oberer Geschirttkorb

Sie konnen die Höhe des oberen Geschirrkorbs einstellen. So schaffen Sie entweder im oberen oder im unteren Geschirrkorb mehr Platz für große Gegenstände. Sie stellen die Höhe des oberen Geschirrkorbs ein, indem Sie den entsprechenden Radsatz in die Schienen geben. Platzieren Sie lange Gegenstände auf dem Regal, sodass die Sprüharme nicht in ihrer Rotation behindiert werden. Das Regal kann bei Bedarf zusückg承担责任 oder entfernt werden.

Der obere Geschirrkorb ist für empfindliches und leichteres Geschirr wie Glaser, Tassen, Saucieren, keine Platten und Schüsseln und flache Pfaffen, soweit diese nicht zu schr verunreinigt sind, vorgesehen. Beladen Sie den Korb so, dass die

einen Gegenstände nicht durch das Versprühen des Spulwassers bewegt werden.

Typ	Geschirrt
A	Tasse
B	Glas
C	Sauciere
D	Servicerschüssel
E	Servierschüssel

5.3 Unterer Geschirttkorb

Typ	Geschirrt
F	Servierschüssel
G	Suppenteller
H	Servicerteller
I	Dessertteller
J	Ovale
	Servierplatte

DerunteGeschirrkorbistfur die am schwierigsten zu reinigenden Gegenstände wieTöpfe,Pfannen,Deckel,Servierteller und Schüsselnvorgesehen.PlatzierenSie TellerundDeckel an den Seiten desGeschirrkorbsund blockieren Si nicht die

rotierenden Sprüharme. Töppe und Schüsseln müssen sich mit der Oberseite nach unten im Geschirrkorb befinden.

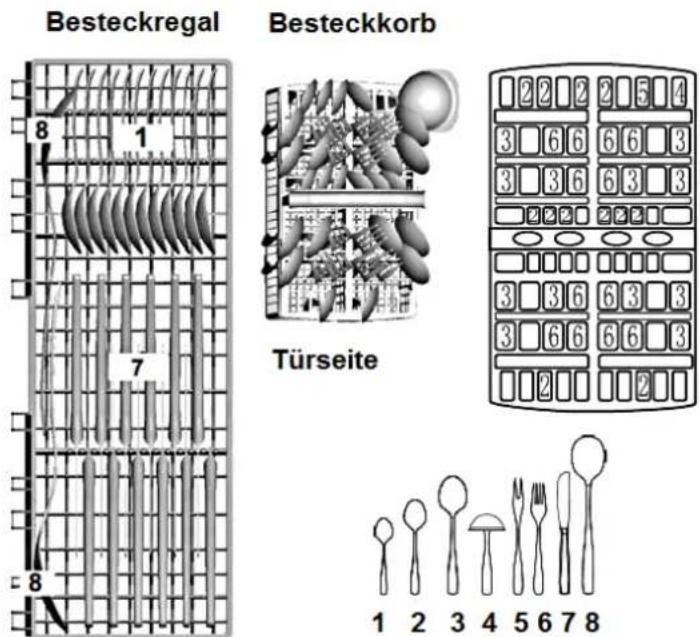

5.4 Besteckkorb

Geben Sie Ihr Besteck mit dem Griff nach unten in den Besteckkorb. Legen Sie besonderss lange Gegenstände nur waagerecht und sicher in das Gerät, damit Sie die rotierenden Sprüharme nicht blockieren.

Typ	Besteckart	Typ	Besteckart
1	Tee-/Kaffeelöffel	5	Serviergabeln
2	Dessertlöfel	6	Gabeln
3	Suppenlöfcl	7	Messer
4	Sauccenkelle	8	Servicrlöffel

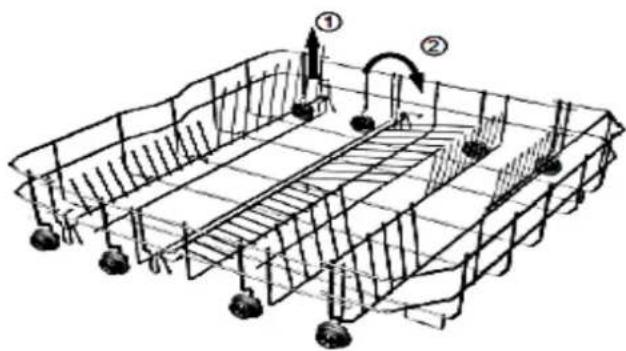

Unterer/oberer Besteckkorb; Klappablagen2

Die beiden Klappablagen des unteren Besteckkorbs konne zur Seite gklasspt werden, um großeren Gegenständen Platz zu bieten

Die folgenden Gegenstände sind nicht zum Spüssen in einem Geschirrspüler geeignet.

1. Bestck mit Griffen aus Holz, Horn, Porzellan oder Pcrlmutt.

2. Nicht hitzeresistente Plastikgegenstände.

3. Alteres Besteck mit geklebten oder geleimten Bestandteilen, die nicht hitzeresistent sind.

4. Gegenstände mit Bestandteilen aus Kunstharz.

5. Gegenstände aus Kupfer und/oder Zinn.

6. Gcgenstande aus Blcikristall.

7. Gegenstände aus Stahl, die Rost aufweisen oder weniger rosten.

8. Holzerne Gegenstände aller Art.

9. Gegenstände aus synthetischen Chemiefasern.

10. Gegenstände, die durch Zigarettenasche, Wachs, Lacke oder Farben verunreinigt sind.

Die folgenden Gegenstände sind lediglich eingeschränkt zum Spüssen in einem Geschirrspüler geeignet:

1. Einige Glasarten konnen nach einer hohen Anzahl an Spulvorgangen stumpf oder trüb werden.
2. Gegenstände aus Silber oder Aluminium neigen dazu, sich beim Spulen zu verfahren.
3. Glasierte Muster können bei früigem Spulen verblassen.

5.5 Hinweise zum Beladen

Entfernen Sie vor dem Beladen Speisereste vom Geschirr.

Weichen Sie vor dem Beladen angebrannte Speiserückstände an Töpfen und Pfaffen ein.
Bestecke und Geschirr dürfen nicht die rotierenden Sprüharme blockieren.
Geben Sie Gefäße wie Tassen, Glaser oder Töppe mit der Oberseite nach unten in das Gerät, damit sich in den Gefäßen kein Wasser ansammelt.
Geschirr darf im Gerat nicht aninander liegen oder sich gevenscitig abdecken.
Glaser durren sich nicht berühren, damit sie keinen Schadennehmen.
Geben Sie große und schwer zu reinigende Gegenstände in den unteren Geschirrkorb.
Der obere Geschirrkorb eignet sich am besten für empfindliche oder Kleinere Gegenstände wie Glaser und Tassen.

5.6 Schäden an Glaswaren/Geschirr

Mögliche Ursachen	Empfohlene Abhilfen
Die Art des Glases/Geschirrs oder sein Herstellungsverfahren.	Benutzen Sie nur vom Hersteller ausgewiesenes Spülmaschinen geeignetes Glas/Geschirr.
Die chemische Zusammensetzung des Spülmaschinen-Spülmittels.	Benutzen Sie ein Geschirr schonendes, milder Spülmaschinen-Spülmittel. Die Hersteller solcher Mittel informieren Sie bisher über die Eigenschaften ihrer Produkte.
Die Wassertemperatur und Dauer des Spülprogramms.	Wahlen Sie ein Programm mit einer niedrigeren Temperatur und Dauer.

Programm	Info	Beschreibung	Spülmi- ttel VS/HS	Dauer- Verbrauch in Min.-kW/h-L
Intensive	Für sehr stark verschmutztes Geschirr mit Eintrocknungen.	Vorsprülen Hauptspulen(60°) Absprülen 1 Absprülen 2 Heiβspulen Trocknen	5/25 g (oder 3in1)	180-1,30-16
Eco EN50242* Standard-Programm	Für normal verschmutztes Geschirr. Standartprogramm zur tätiglichenutzung.	Vorsprülen Hauptspulen(46°) Heiβspulen Trocknen	5/25 g (oder 3in1)	172-0,92-11
Spar	Für leicht verschmutztes oder empfindliches Geschirr. Direkt nach Benutzungspulen.	Vorsprülen Hauptspulen(45°) Heiβspulen Trocknen	5/20 g (oder 3in1)	137-0,85-14
60 Min	Für leicht oder normal verschmutztes Geschirr des tätiglichen Gcbrauchs..	Heiβspulen 1 Heiβspulen 2 Heiβspulen (60°) Trocknen	5/20 g	60-0,95-10
Schnell	Kurzocs Spulen für leicht verschmutztes Geschirr ohne Trocknung.	Hauptspulen(40°) Heiβspulen	15 g	39-0,50-7
Vorsprülen	Zum Abwaschen von Geschirr, das später gesetzt wird.	Vorsprülen	**	11-0,01-4

• EN50242 →这意味着 Programm wurde als Testprogramm verwendet.

(Fullmenge 12 Gedecke/niedrige Position des oberen Geschirrkorbs/Klarspuler-Einstellung 5 (4 bei 4er-Skala Spender)

** Siche auch Kapitel 4/D.

6.1 Starten eines Spulprogramms

1. Befüllen Sie zuerst den unteren Geschirrkorb.
2. Füllen Sie das Spülmaschinen-Spülmittel und den Wasserenthärter (=Spülmaschinensalz) in die darauf vorgesehenen Behälter.
3. Das Gerät muss während des Betriebs bei vollem Druck mit Wasser versorgt werden.
4. Schlieben Sie ordnungsgemäß die Tur (leichten Druck ausüb). Bei ordnungsgemäß Schlieben der Tur ist ein leichtes KLICK zu horen
5. Drucken Sie den PROGRAM Knopf zur Auswahl eines Spulprogramms.
6. Drücken Sie nach Beendigung des Spulprogramms die Taste AUS/OFF. Nun können Sie die Tur öffnen.

6.2 Wechsel eines laufenden Spülprogramms

Sie können ein laufendes Spülprogramm kann nur ändern, wenn es erst kurze Zeit aktiviert ist. Andernfalls hat sich das Spülmittel bereits aufgelöst und das Gerät das Spülwasser abgeleitet. In dieser Fall müssen Sie den Spülmittelbehälter neu befüllen.

1. Drücken Sie den AN/AUS Knopf, um das Programm abzubrechen.
2. Schalten Sie das Gerät wieder ein.
3. Stellen Sie nun das neu gewünschte Programm ein.
4. Schlieben Sie die Tür.

Wenn Sie die Tur bei laufendem Betrieb öffnen, unterbricht das Gerät den Betrieb. Das Display zeigt die Meldung E1 an. Wenn Sie die Tur wieder schlieben, nimmt das Gerät nach 10 Sekunden wieder den Betrieb auf. Die sechs Kontrollleuchten setzen den Status des Geräts an.

a. Eine der Leuchten ist an = Das entsprechende Programm lauft.
b. Eine der Leuchten blinkt = Pausen-Modus

6.3 Nachträgliches Eingeben von Geschirr

Sie konnen ein vergessenes Geschirrteil nachträglich in das Gerät geben, solange sich der Spülmittelbehälter noch nicht geöffnet hat.

1. Öffnen Sie die Tur ein weniger, um den Betrieb zu unterbrenen.
2. Nachdem die rotierenden Sprüharme zu arbeiten aufgehört haben, können Sie die Tur komplett öffnen.
3. Geben Sie nun das vergessene Geschirr in das Grot.
4. Wenn Sie die Tur wieder schlieben, nimmt das Gerät nach 10 Sekunden wieder den Betrieb auf.

6.4 Ende eines Spülprogramms

Nur wenn auf dem Display "--" erscheint und das akustische Signal 6 mal ertont, ist das Programm beendet.

1. Schalten Sie das Gerät mit dem AN/AUS Knopf ab.

2. Drchen Si die Wasserversorgung des Gerats ab.

3. VORSICHT! Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spulprogramms die Tur öffnen., da heißt Dampf entweichen kann.

4. Warten Sie danach mit dem Entladen ca. 15 Minuten, da das Geschirr noch heißt ist und so leichter zerbricht. Außen dem trocknet das Geschirr so better.

5. Es ist normal, dass das Gérät innen nass ist.

6.5 Verwendung von 3in1 Spül-Tabs

1. 3in1 Spülmittel enthalten eine Kombination aus Spülmittel, Klarspüler und Wasserenthärter.
2. Überprüfen Sie zuerst, ob die Wasserhärte ihrer Wasserversorgung den auf der Verpackung genommen Angaben des Herstellers der Tabs entspricht.
3. Verwenden Sie solche Produkte unter genauer Einhaltung der Anweisungen des Herstellers der Tabs.
4. Wenn bei der erstmaligen Benutzung cincs 3in1 Produkts Probleme auftreten sollenen, wenden Sie sich an die Informationshotline des Herstellers der Tabs.
5. Wenn Sie ein solches Kombi-Mittel benutzen, sind die Anzeigen fur den Klarspuler und Wasserenthärter nicht mehr nutzbar. Mochlicherweise ist es hilfreich, die Wasserhärte auf den kleinstöglichen Wert einzustellen.

Wahl der 3in1 Funktion

1. Drücken Sie den AN/AUS Knopf und wahlen Sie das 3in1 Spülprogramm, indem Sie den 3in1 Knopf drucken, bis die 3in1 Anzeige blinkt.
2. Das 3in1 Spulprogramm ist verfügbar, nach dem Sie den START/PAUSE Knopf gedrückt haben und die 3in1 Anzeige leuchtet.

Abbruch der 3in1 Funktion

1. Folgen Sie den Anweisungen unter WECHSEL EINES LAUFENDEN PROGRAMMS. Falls Sie zur Verwendung eines Standard-Splümmittelsystems zu wechseln beabsichtigen, verfahren Sie wie folgt:

a. Befüllen Sie die Behälter für den Wasserenthärter und den Klarsprüfer.

b. Stellen Sie die Wasserhärte auf die hochstmögliche Position ein und halten Sie das Gerät drei normale Spülgänge unbeladen laufen

7. Reinigung und Pflege

1. WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
2. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt.
3. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armsschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

7.1 Filtersystem

1. Der Flächenfilter fängt Rückstände mittels ciner Spzialdusc am unteren Spularm cin.
2. Der Grobfilter fängt Rückstände wie Knochen oder Glas, die den Wasserablauf verstopfen konnen, ein. Um die Rückstände herauszunehmen, drücken Sie leicht an den oberen Zapfen und haben Sie den Filter dann hersaus.
3. Der Mikrofilter hält Rückstände im Wasserablaufbereich darüber, damit diese nicht wieder auf das Geschirr gelangen.

Das Filtersystem hält Speiserückstände oder sonstige Gegenstände davon ab, in die Pumpe zu glangen. Diese Rückstände können den Filter nach einiger Zeit verstopfen. Das Filtersystem besteht aus einem Grobfilter, einem Flächenfilter und einem Mikrofilter.

Überprüfen Sie die Filter nach jedem Spulprogramm auf Verunreinigungen.
Indem Si den Grobfilter entfern, konnen Sie das gesamte Filtersystem dem Gerät entnehmer. Entfern Sie mögliche Rückstände und reinigen Sie die Filter unter flieBendem Wasser.

1. Drehen Sie den Mikrofilter gegen den Uhrzeigersinn und sehen Sieihn Heraus.
2. Nehmen Sic den Flachenfilter hcranus.
3. Um die Filter wieder einzubauen, gehen Sie in umgekehrter Reihenfolge vor.

Wir empfehlen, das gesamte Filtersystem einmal pro Woche zu reinigen.
Entfernen Sie größere Rückstände nach jedem Spulprogramm.
Benutzen Sie dazu für den Grob- und Mikrofilter eine Spülbüürste.
Schlagen Sie nicht gegen die Filter, da diese dadurch beschädigt werden und Ihr Gerät demzufolge nicht mehr ordnungsgemäß arbeitet.
Setzen Sie die Filter immer ordnungsgemäß wieder ein.
Nicht ordnungsgemäß eingesetzte Filter konnen das Gerät und/oder Ihr Geschirr beschädigten.

7.2 Bedienfeld und Gerät

Reinigen Sie das Bedienfeld mit einem leicht angefeuchteten Tuch und trocknen Sie sorgfältig nach.
Nehmen Sie eine geeignete Politur, um das Außengehause des Gerats zu reinigen
Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle des Geräts zu reinigen.

7.3 Sprüharm

Reinigen Sie die Sprüharme regelmäßig, weil Chemikalien und Mineralien die Düssen und die Lager der Arme verstopfen.
Um den Sprüharm abzunehmen, entfernen Sie die Schraubcnmutter im Uhrzeigersinn, um die Waschvorrichtung offen am Sprüharm abzunehmen und entfernen Sie den Arm.
Reinigen Sieden Spruharm mit warmem Seifenwasser und die Dusen mit einer weichen Bürste.
Spullen Sie den Sprüharm mit klarem Wasser gründlich ab und bringen Sie ihren wieder an.

7.4 Tur

Benutzen Sie einen leicht warmen und feuchten Putzlappen, um die Seitenflächen der Tür zu reinigen.
Benutzen Sie eine geeignete Politur, um die Außenfläche der Tur zu reinigen
Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle der Tür zu reinigen.
Reinigen Sie die Dichtungen regelmäßig mit einem feuchten Schwamm. Ansonsten können Speiscrückstände unangenchme Gerüche freisctzen.
HINWEIS! Benutzen Sie zum Reinigen der Tur niemals Spruhreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen konnen.

7.5 Frostschutz

Falls Ihr sich Gerät im Winter an einem angeheizten Ort befindet,ziehen Sie für die unten aufgeführten Maßnahmen einen Service-Techniker hinzu3.

1. Trennen Sie das Gerät von der Stromversorgung.

2. Stellen Sie die Wasserzufuhr ab und trennen Sie das Wasserzufuhrrohr vom Ventil.

3. Entfernen Sie sãmtliches Wasser aus dem Wasserzufuhrrohr und dem Ventil.
4. Verbinden Sie das Wasserzufuhrrohr wieder mit dem Ventil.
5. Entfernen Sie die Filter. Entfernen Sie nun samtliches Wasser aus dem Wasserablauf.

7.6 Außerbetriebnahme

1. Wenn Sie das Gerät eine Zeit lang nicht benutzen, z.B. während einer Ferienreise, führen Sie vorher einen Spüldurchlauf bei leerem Gerät durch.
2. Ziehen Sie anschließend den Netzstecker aus der Steckdose und drehen Sie die Wasserversorgung des Geräts ab.
3. Lassen Sie die Tur des Gerats einen Spalt breit offen; so schützen Sie die Turdichtungen und verhindern das Entstehen unangenehmer Gerüche.

8. Problembehandlung

WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.

FEHLER MÖGLICHE URSACHE MASSNAHGEN
Gerät arbeitet überhaupt nicht.
1. Die Sicherung im Sicherungsautomat ist ausgelöst werden.	1. Sicherungsautomat überprüften.
2. Das Gerät wird nicht mit Strom versorgt.	2. Prüfen Sie, ob das Gerät eingeschaltet, die Tür ordnungsgemäß geschlossen und der Netzstecker eingesteckt ist.
3. Niedriger Wasserdruck.	3. Prüfen Sie den Wasseranschluss und den Wasserdruck.
Ablaufpumpe arbeitet permanent.
> Wasserüberschuss.	Das System identifiziert einen möglichen Wasserüberschuss. In einem solchen Fall schaltet es die Umlaufpumpe ab und die Ablaufpumpe ein.
Lärm.
1. Einige Geräusausche sind normal.	1. Öffnen des Spülmittelbehälters.
2. Geschirr ist nicht ordnungsgemäß	2. Überprüften Sie das Geschirr im
eingelagert. Kleine Gegenstände sind aus einem Korb gcfallen. 3. Der Motor brummt.	Gerät. 3. Gerät wurde nicht regelmäßig benutzt. Auch wenn Sie es nicht regelmäßig benutzten, halten Sie es einmal pro Wochte laufen.
Schaumbildung.
1. Ungeeignetes Spülmittel. 2. Verschütteter Klarspüler.	1. Benutzten Sie nur geeignetes Spülmaschinen-Spülmittel. Öffnen Sie die Tür und halten Sie den Schaum verdunsten. Geben Sie knapp 4 Liter Wasser in das Gerät Schließen Sie die Tür und stellen Sie "Vorsprülen" ein. Gegebenenfalls Vorgang wiederholen. 2. Wischen Sie verschütteten Klarspüler immer umgehend auf.
Flecken im Inneren des Geräts.
Spülmittel enthalt Farbmittel.	Verwenden Sie nur Spülmaschinen-Spülmittel ohne Farbmittel.
Geschirr ist nicht sauber.
1. Ungeeignetes Programm. 2. Nicht ordnungsgemäße Bcladung der Geschirrkörbe.	1. Wahlen Sie ein stärkeres Programm. 2. Beladen Sie die Körbe immer ordnungsgemäß. Der Spülmittelbehälter und die Sprüharme)dürfen nicht blockiert werden.
Flecken und Beläge auf Gläsern und Bestecken.
Schr hartes Wasser. Sehr niedrige Wasser-Zufluss Temperatur. Überladung des Geräts. Nicht ordnungsgemäße Beladung. Altes oder feuchtes Pulver-Spülmittel. Klarspüler ist leer. Falsche Dosierung des Spülmittels.	So cntfern den Sie Flecken von Gläsern: 1. Nehmen Sie alles Metall-Geschirr aus dem Gerät. 2. Benutzten Sie kein Spülmittel. 3. Wahlen Sie das langste Spülprogramm. 4. Starten Sie das Programm. Nach 18-22 Minuten befindet es sich im Hauptspülgang. 5. Öffnen Sie die Tür und geben Sie 2 Tassen weiß Eigeng unter in das Gerät. 6. Schreiben Sie die Tür und halten Sie das Programm zu Ende laufen. Falls diese des Vorgchen keinen Erfolg hat: wiederholen Sie den Vorgang, aber
	nehmen Sie statt Essig 1/4 Tasse (60 ml) Zitroncensäure-Kristalle.
Eintrübungen auf Glaswaren.
➢Kombination von weichem Wasser und zu viel Spülmittel.	➢Benutzen Sie weniger Spülmittel, wenn Sie weiches Wasser haben. Wahlen Sie für Glaswaren ein kurzes Programm.
Gelber oder brauner Belag im Inneren des Geräts.
1. Tee- oder Kaffeefflecken.	1. Benutzen Sie eine Lösung aus 1/2 Tasse Bleiche und 3 Tassen warmen Wasser zur Reinigung. Reinigen per Hand.
2. Eiscnablagcrungen im Wasser.	2. Sie benötigen einen Spezialfilter. Setzen Sie sich hierzu mit einer Installations-Firma in Verbindung.
Weißer Belag im Inneren des Geräts.
➢Mineralien in hartem Wasser.	➢Reinigen Sie das Innere mit einem feuchten Schwann und Spülmaschinen-Spülmittel. Tragen Sie damit Gummihandschuhe. Benutzen Sie ausschließlich Spülmaschinen-Spülmittel zur Vermeidung von Schaumbildung.
Spülmittel-Behälterdeckel schließt nicht.
➢Einstellung ist nicht AUS/OFF.	➢Stellen Sie die Einstellung auf AUS/OFF und schieben Sie die Tüververriegelung vorsichtig nach links.
Spülmittel verbleibt im Sponder.
➢Geschirr blockiert den Spülmittel-➢Behälter.	➢Beladen Sie das Gerät ordnungsgemäß.
Dampf.
➢Normal.	➢Etwas Dampf dringt normalerweise aus der Entlüfung an der Tüververriegelung während des Trocknens und Abpumpens.
Schwarze oder graue Stellen auf dem Geschirr.
➢Aluminium-Gegenstände haben	➢Entfernen Sie die Flecken per Handwäsche mit einem milden Schcucrmittl.
gegen das Geschirr gerieren.
Wasser bleibt am Boden des Geräts darüber.
➢Normal.	➢Einekleine Menge sauberen Wassers um den Ablauf herum hält die

Wasser-Vorlage aufrecht.

Das Gerät ist undicht.

1. Überfüllter Klarspüler-Behälter oder verschütteter Klarspüler.

2. Das Gerät sticht nicht waagerecht.

3. Ein überfüllter Klarspüler-Behälter oder verschütteter Klarspüler können zu Schaumbildung und zum Überfließen führen. Wischen Sie verschütteten Klarspüler umgehend auf.

4. Richten Sie das Gerät neu aus.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufwiesen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

8.1 Fehler Kodes

Kode	Bedeutung	Mögliche Ursachen
E 1	Tür offen.	Tür bei Betrieb geöffnet.
E 2	Wassereinlass.	Wassereinlass Fehlfunktion.
E 3	Wasscrabfluss.	Wasscrabfluss Fehlfunktion.
E 4	Temperatursensor.	Temperatursensor Fehlfunktion.
E 5	Überfließen/Leck	Überfließen/Leck ist aufgetreten.
E 6	Wasscaustritt.	Wasscaustritt ist aufgctreten.
E 7	Heizelement.	Heizelement Fehlfunktion.

Falls es zum Überflieken kommt, unterbrechen Sie die Wasserversorgung des Geräts, bevor Sie den Kundendienst rufen. Falls sich aufgrund des Überfliemens oder cincs Lecks Wasser in der Bodenwanne befindet, müssen Sie diese Wasser entfernen, bevor Sie das Gerät neu starten.

9. Technische Daten

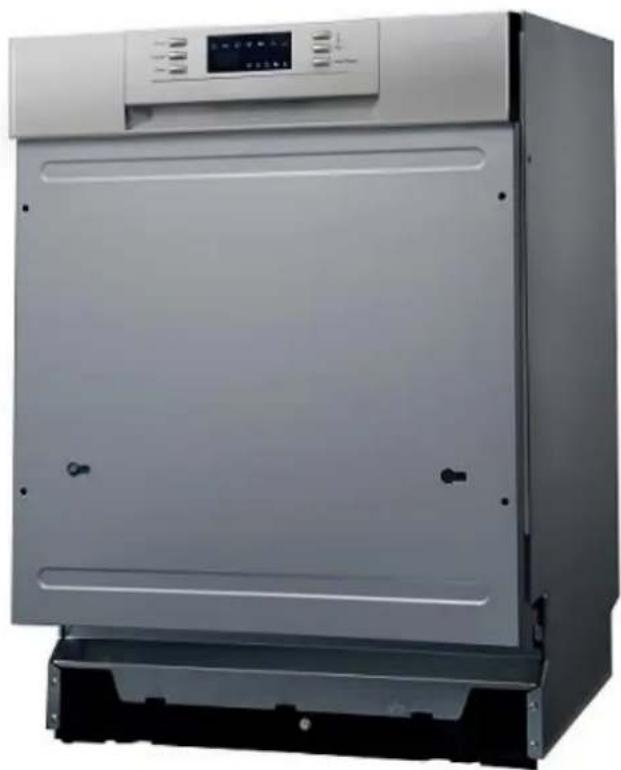

Geräteart	Geschirrspüler, teilintegriert
Steuerung	Elektronisch
Fassungsvermögen	12 Gedecke
Energieeffiziensklasse1	A++
Jährlicher Energieverbrauch2	259 kWh
Energieverbrauch für 1 Standartprogramm	0,92 kWh
Energieverbrauch im Aus-Modus	0,35W
Energieverbrauch wenn eingeschaltet	0,9W
Jährlicher Wasscriverbrauch3	3080 l
Trocknungswirkung4	A
Standartprogramm/Dauer5	Eco/172 Minuten
Geräuschemission	55dB(A)
Aufstellart	Einbau
Einbaufähig	ja
Abmcessungen H*B*T in cm	80,50-88,00*59,60*57,80
Leistungsaufnahme	1850W
Stromspannung/Frequency	AC 220-240V/50Hz
Wasserdruck (Fließdruck)	0,4-10 bar = 0,04-1,0 MPa
Wassertemperatur	Max. 62° C

1. Von A+++(hochste Effizienz) bis D (niedrigste Effizienz).
2. Basierend auf 280 Standartprogrammen mit Kaltwasser und Niedrig-Verbrauch-Betriebsarten. Der tatsächliche Energieverbrauch hängt von der Art der Benutzung des Geräts ab.
3. Basierend auf 280 Standartprogrammen. Der tatsächliche Wasserverbrauch hängt von der Art der Benutzung des Gcrats ab.
4. Von A (hochste Effizienz) bis G (niedrigste Effizienz).

5. Dieses Programm ist zur Reinigung normal verunreinigten Geschirrs geeignet und das effizienteste Programm hinsichtlich des kombinierten Energie- und Wasserverbrauchs für diese Art von Geschirr.

6. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrcnstücke) nicht in die Reichweite von Kindern gelangen, ERSTICKUNGSGEFAHR!

7. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
8. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diesen vorher unbedingt Funktionstuntüchtig! Das bedeutet, immer den Netzstecker zichen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
9. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
10. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
11. Falls es in Ihrwohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
12. Nahere Informationen erhalten Sie von Ihrlem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

Alle mit diesen Symbol gekennzeichneten Materialien wiederverwertbar.

Alle verfügbarbaren Informationen zur sind Mülltrennung erhalten Sie bei ihren ortlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf ber hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt. Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. geringfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schaden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkaufcr, Installatur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantielcistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Geräte.

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
