BEDIENUNGSANLEITUNG TIN327W ZIBRO

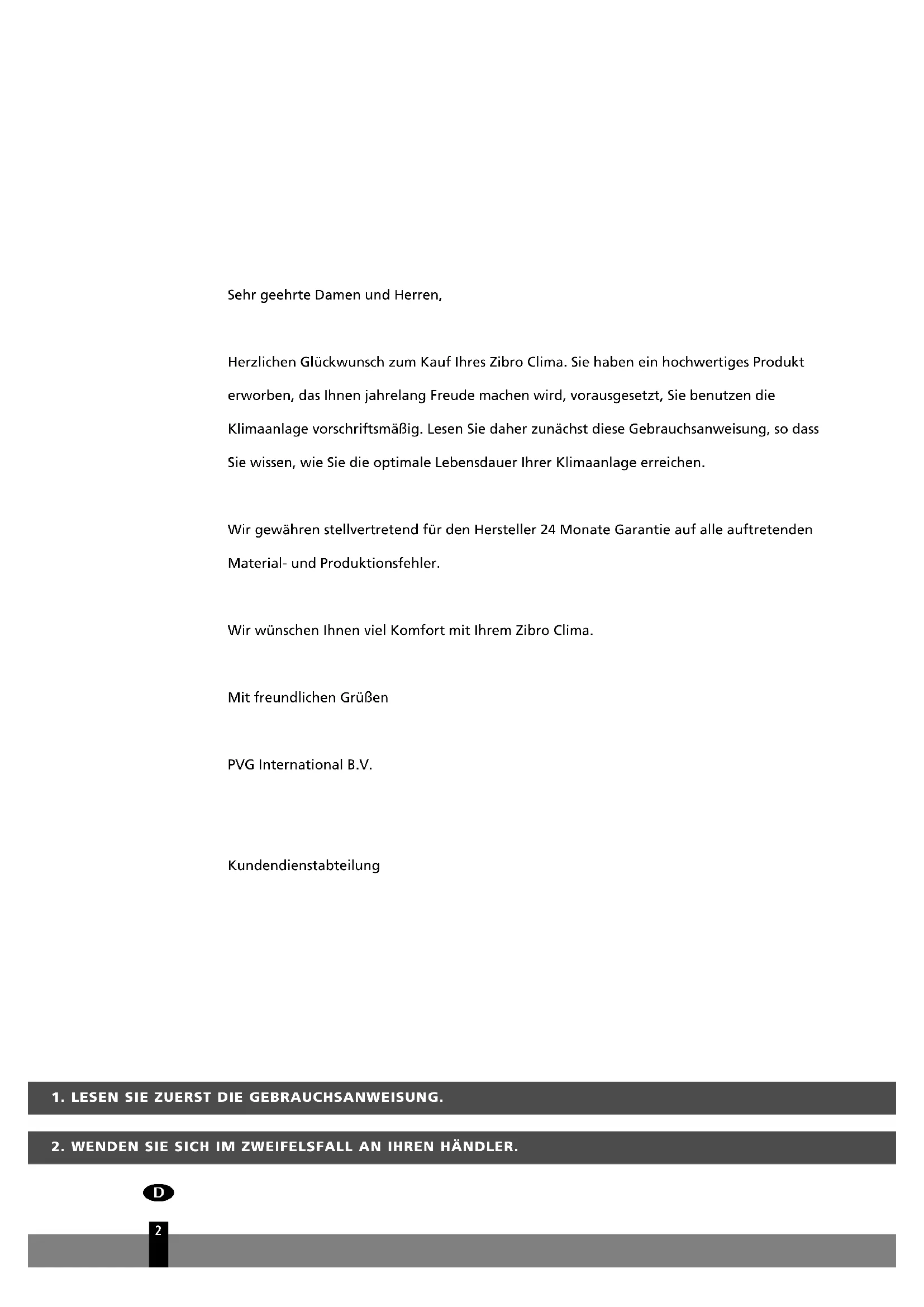

Sehr geehrte Damen und Herren,

Herzlichen Glückwunsch zum Kauf Ihres Zibro Clima. Sie haben ein hochwertiges Produkt erworben, das ihren jahrelang Freude machen wird, vorausgesetzt, Sie benutzen die Klimaanlage vorschäftsmäßig. Lesen Sie davon zunachst diese Gebrauchsanweisung, so dass Sie wissen, wie Sie die optimale Lebensdauer ihrer Klimaanlage erreichen.

Wir gewähren stellvertretend für den Hersteller 24 Monate Garantie auf alle auftretenden Material- und Produktionsfehler.

Wir wünschen Ihnen viel Komfort mit ihrem Zibro Clima.

Mit freundlichen Grüßen

PVG International B.V.

Kundendienstabteilung

1. LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.
2. WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HändLER.

D

2

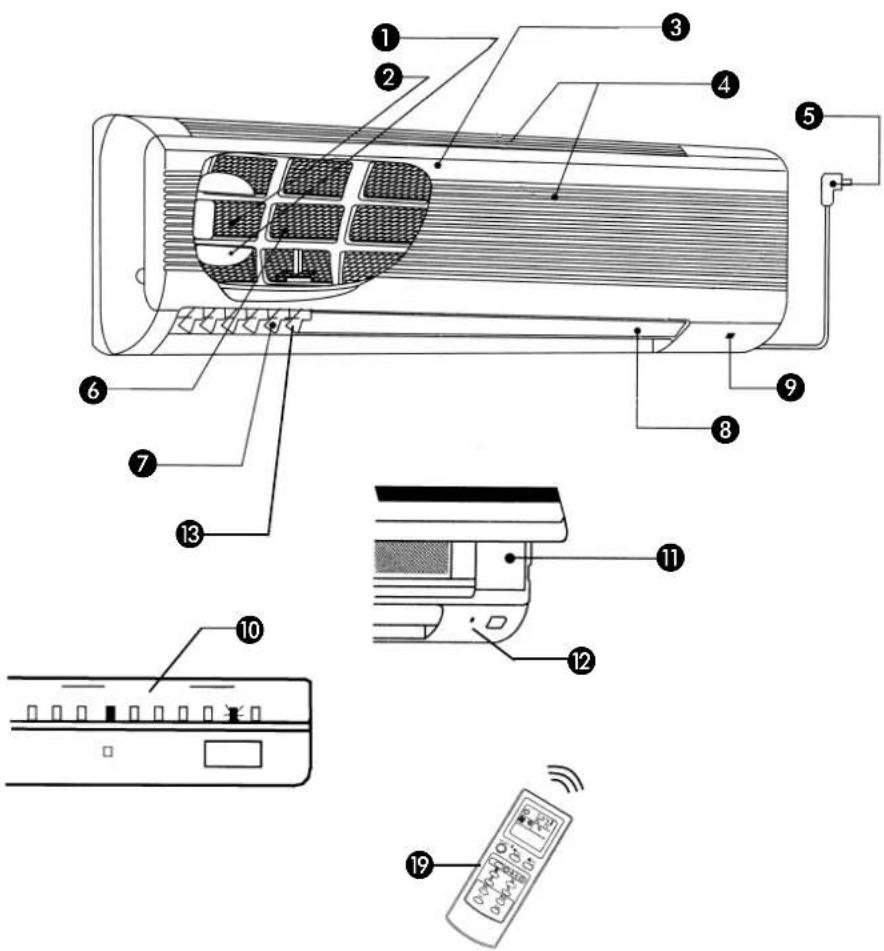

INNENGERÄT

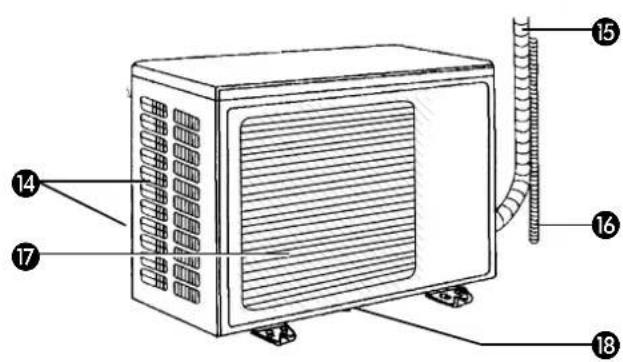

AUBINGERAT

WICHTIGTEILE

Deodorisierender Filter (gilt fur TIN 539)
Luftsauberungsfilter (gilt fur TIN 539)
Vordere Verkleidung
Lufteinlass
Speisung des Netzsteckers
6 Luftfilter
7 Senkrechte Flugel
Waagerechter Flugel
9 Empfangerteil der Fernbedienung
10 Temperaturanzeig-lampe (gilt fur TIN 539)
Knopf für Handbetrieb (hinter der vorderen Verkleidung)
12 Kontrollleuchte ein/aus
13 Luftauslass Innengerät
Lufteinlass (Rückseite und Seite)
Leitungen / Kabel
16 Wasserablassschlauch
17 Luftauslass AuBengerat
18 Wasserablass
Fernbedienung

WARNING

• Das Klimagerät soll installiert werden nach Maßgabe der vor Ort geltenden Vorschriften.

• Lesen Sie sich vor der Inbetriebnahme der Klimaanlage die Sicherheitsanweisungen und die Gebrauchsanweisung gründlich durch.

• Sorgen Sie damit, dass die Luftströmung niemals direkt auf Menschen, Tiere oder Pflanzen gerichtet ist.

• Sorgen Sie davon, dass das Innen- und Außergerät außerhalb der Reichweite von Kindern angebracht wird.
• Benutzen Sie keine Verlängerungsschnur und schreiben Sie nicht mehrere Geräte an dieselbe Steckdose an.
• Ein verkehrter Anschluss, schlechte Isolierung, Überlastung usw. können die Ursache von Brand oder einem elektrischen Schlag sein.
• Wenn Sie etwas Ungewöhnliches bemerken (ungewöhnlichen Geruch, Brandgeruch usw.) müssen Sie die Klimaanlage ausschalten und den Stecker aus der Steckdoseziehen oder den Strom trennen.
• Die Benutzung des Geräts unter abnorme Bedingungen kann zu Problemen führen, Brand verursachen usw.
• Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Reinigen Sie es nicht mit einem Scheuermittel, halten Sie es nicht weiß werden und stellen Sie keine schweren Gegenstände auf dem Kabel ab. Das Kabel konnte beschädigt werden, wodurch Brand entstehen oder jeder einen elektrischen Schlag besteht.
• Ziehen Sie grundsätzlich niemals den Stecker an der Schnur aus der Steckdose. Ein beschädigtes Netzkabelarf nur von einem zugelassenen Installateur ausgewechselt werden.
• Sprühen Sie kein Insektenvertilgungsmittel oder ein anderes brennbares Spray in Richtung auf das Gerät. Hierdurch könnte es zu Brand oder einer Beschädigung kommt.
• Wenn Unwetter zu erwarten ist, müssen Sie den Stecker vorher aus der Steckdoseziehen.
• Benutzen Sie die Klimaanlage nicht langere Zeit in einer Umgebung mit hoher Luftfeuchtigkeit oder bei geöffneten Fenstern oder Türen. Bei längerer Benutzung der Klimaanlage in einem Raum mit hoher Luftfeuchtigkeit (Kühlfunktion) kann das Kondenswasser aus der Klimaanlage sich auf den Möbeln absetzen und diese beschädigen.
• Es ist nicht zulässig, sich auf das Gerät zu stellen oder zu setzen oder Gegenstände darauf zu stellen.
  Die Klimaanlage ist grundsatzlich über einen Anschluss mit Schutzkontakt anzuschreiben. Durch falsche Erdung des Geräts konnten Sie einen elektrischen Schlag besteht. Je nachdem, wo das Gerät aufgestellt wird, ist eventuell ein Erdschlusssschalter zu installieren. Ziehen Sie thisbezüglich ihren Handler zu Rate.
• Benutzen Sie die Klimaanlage niemals ohne Luftfilter.

• Wenn die Klimaanlage gereinigt werden muss, müssen Sie das Gerät zuvor ausschalten und den Stecker aus der Steckdoseziehen, Denn da das Geblase auf hohen Touren lauft, könnte es anderenfalls zu Verletzungen kommt.
• Bedieren Sie die Klimaanlage niemals mit nassen Handen. Hierdurch konnten Sie einen elektrischen Schlag besteht.
• Verwenden Sie zum Reinigen der Klimaanlage weder Petroleum, noch Benzin, ein Scheuermittel, Reinigungsmittel oder heiBes Wasser (30 °C oder warmer). Erforderlichenfalls konnen die Geräte mit einem leicht feuchten Lappen gereinigt werden. Verwenden Sie niemals zu viel Wasser!
• Wenn die Klimaanlage langere Zeit nicht benutzt wird, müssen Sie den Stecker aus der Steckdoseziehen.
• Wenn die Stromzufahr unterbrochen war, müssen Sie die Klimaanlage nach 30.分钟en wieder über die EIN/AUS-Taste einschalten.
• Achten Sie daraufuf, dass das Kondenswasser richtig und vollständig abgeführt wird.

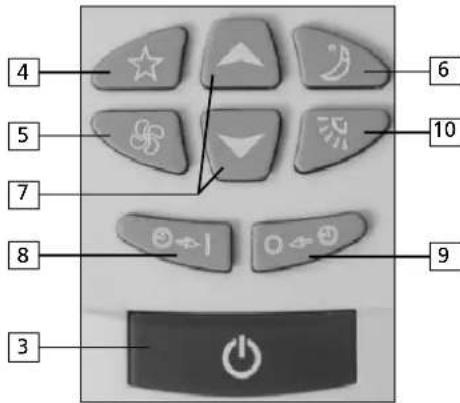

B FERNBEDIENUNG

1. Sendersignalteil
2. Informationsdisplay
3. EIN/AUS-Taste
4. Funktionswahltaste
5. Einstelltaste Geblasegeschwindigkeit
6. Einstelltaste „Schlaf“-Funktion
7. Einstelltasten Zeit und Temperatur
8. Taste Zeitgeber EIN
9. Taste Zeitgeber AUS
10. Taste zum

Regeln des waagerechten Flugels
- Einstellen der „SWING“-Stellung

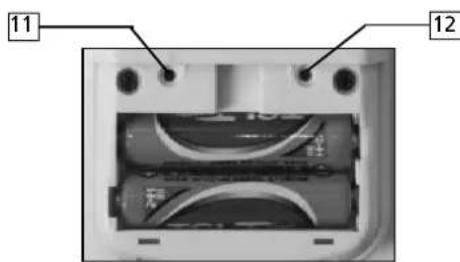

Rückseite der Fernbedienung

1. Uhreinstellknopf „CLOCK"
2. Rückstellknopf „RESET"

CHANDLUNGEN VOR DER INBETRIEBNAHME DER KLIMAANLAGE

WARNING

Lesen Sie sich vor der Inbetriebnahme der Klimaanlage die Sicherheitsanweisungen und die Gebrauchsanweisung gründlich durch.

INNENGERÄT

1 Kontrollieren Sie, ob alles Verpackungsmaterial entfernt wurde.
2 Stecken Sie den Stecker in die Steckdose.

FERNBEDIENUNG

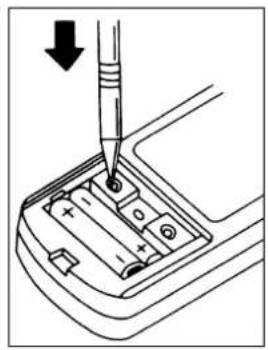

1 Entfernen Sie die Abdeckung an der Rückseite und legen Sie die Batterien ein. Achten Sie auf den Plus- und Minuspol.
2 Drücken Sie auf den Uhreinstellknopf „CLOCK".
3 Stellen Sie die Stunden ein; verwenden Sie hierzu die Tasten und .
4 Drucken Sie auf den Uhreinstellknopf „CLOCK".
5 Stellen Sie die Minuten ein; verwenden Sie hierzu die Tasten und .
6 Drücken Sie erneut auf den Uhreinstellknopf „CLOCK" und schreiben Sie die Abdeckung.
Die Display zeigt jetzt die richtige Zeit an.

HINWEISE

• Wenn Sie die Fernbedienung längerere Zeit nicht benutzen, müssen Sie die Batterien Herausnahmen und trocken aufbewahren.
• Damit das Gerät das Signal der Fernbedienung empfangen kann, damit die Fernbedienung nicht weiter als etwa 6 Meter entfernt sein. Wenn das Gerät das Signal empfangen hat, sind ein oder zwei hohe Töne zu horen.
• Richten Sie den Signalsendeteil der Fernbedienung auf den Signalempfangsteil des Geräts, damit die Signalübertragung optimal ist.
• Benutzen Sie keine aufladbaren Batterien.
• Die Fernbedienung kann durch unsorgfältige Benutzung oder Feuchtigkeit beschädigt werden.

D FUNKTION DER KLIMAANLAGE

AUTOMATIKBETRIEB

1 Drucken Sie auf die EIN/AUS-Taste.

Beim Starten misst die Klimaanlage zunachst die Raumtemperatur und schaltet anhand dessen automatisch auf „KühLEN", „ENTFEUCHTEN" oder „HEIZEN".

Raumtemperatur beim Einsatzen Automatische Funktionswahl
ca. 25 °C oderHigher Kühlen
ca. 20 - 25 °C ENTFEUCHTEN
ca. 20 °C oder niedriger HEIZEN

Wenn die Klimaanlage nach dem Ausschalten innerhalb von 2 Stunden wieder eingeschaltet wird, wird automatisch die zuletzt benutzte Funktion gewählt.

Wenn Ihnen die automatisch gewährte Funktion nicht gefällt, müssen Sie mit der Fernbedienung auf Handbetrieb umschalten.

HANDBETRIEB

1 Drücken Sie auf die EIN/AUS-Taste.
2 Wahlen Sie die gewünschten Funktion, indem Sie die Funktionswahltaste drücken. Bei jedem Druck auf die Tasteändert sich die Funktionswahl. AUTO > KÜHLEN > ENTFEUCHTEN > HEIZEN > LÜFTEN.
3 Wahlen Sie die Geblasegeschwindigkeit (siehe Kapitel F).
4 Stellen Sie die Luftströmungsrichtung ein (siehe Kapitel F).
5 Bei der Funktion Kühlen oder Heizen können Sie die gewünschte Temperatur einstellen (siehe Kapitel E).

Wenn die Fernbedienung nicht Funktioniert, konnen Sie die Klimaanlage von Hand bedieren. In dem Fall konnen Sie zwischen den Funktionen Kühlen und Heizen wahlen oder die Klimaanlage ausschalten. Bei jedem Druck auf den Knopf für Handbetriebändert sich die Funktion.

Einzelheiten: Kuhlen Heizen

eingestellte Temperatur 24^ 24°C

Gebäsegeschwindigkeit mittel mittel

TIPPS FÜR OPTIMALEN BETRIEB

• Damit die Kuhlfunktion optimal Funktioniert, sollte möglichst weniger Sonnenlicht in den zu kühlenden Raum eindringen.
• Schützen Sie das Außererat gegen direkte Sonneneinstrahlung; dadurch spare Sie Energie.
• Die Temperaturunterschiede zwischen Außen- und Innentemperatur sollenen möglichst gering sein. Am besten wahren Sie eine Temperatureinstellung zwischen 20^ und 24^ . Dann erhalten Sie eine behagliche Temperatur.
• Eine zu hohe Luftfeuchtigkeit wird nicht als weitere angenehm empfunden. Am wohlsten führt man sich bei einer relativen Luftfeuchtigkeit von etwa 55% .

E EINSTELLEN DER TEMPERATUR (BEIM KUHLEN ODER HEIZEN)

Nach dem Einsatz der Klimaanlage konnen Sie die Temperaturändern.

Senken der Temperatur

1 Drücken Sie auf die Taste : 1 x Drücken setzen die eingestellte Temperatur um 1^ .

Erhöhen der Temperatur

2 Drücken Sie auf die Taste : 1 × Drucken erhöht die eingestellte Temperatur um 1^ C .

HINWEISE

• Bei Automatikbetrieb kann die Temperatur während eingestellt werden (allerdings nicht während des Entfeuchtens), sie wird jedoch nicht im Display angezeigt.
• Wenn die Umgebungstemperatur zu hoch ist, kann es sein, dass die eingestellte Raumtemperatur nicht erreicht wird.

Anzeige auf dem Display des Innengerats (gilt für Typ TIN 539)

Grünes Signal:

• Zeigt die aktuelle und die eingestellte Temperatur an.
• Die angegebene Raumtemperatur kann gingefügig von der aktuellen Raumtemperatur abweichen. Als Vergleichswert verwenden.

Anzeigebereich der Raumtemperatur 21 - 30 °C. Die einzustellende Temperatur schwankt zwischen 16 und 31 °C.

Raumtemperatur innerhalb des Anzeigebereichs:

Angezeigt werden die eingestellte Temperatur (brennende Leuchte) und die Raumtemperatur (blinkende Leuchte).

Raumtemperatur oder eingestellte Temperatur außerhalb des Anzeigebereichs:

• Wenn die Raumtemperatur oder die eingestellte Temperatur 31^ oder hoher ist, erscheidt 30^ auf dem Display.
• Wenn die Raumtemperatur oder die eingestellte Temperatur 21^ oder niedriger ist, erscheint 21^ auf dem Display.

Raumtemperatur oder eingestellte Temperatur sind gleich:

Die entsprechende Leuchtte brennt.

Hinweise zur Verwendung der Funktion „HEIZEN"

Die effektive Funktion der Klimaanlage hangt von der Außentemperatur ab.
- Entfrostungsstellung; Wenn die Außentemperatur sehr niedrig ist, schaltet sich das Gerät erforderlichenfalls automatisch 2 bis 10 Minuten lang auf die Entfrostungsstellung. Während dieser Zeit wird die Funktion der Klimaanlage unterbrochen.

• Vorheizfunktion; Wenn der Zeitgeber eingeschaltet ist, misst die Klimaanlage 1 Stunde vor der eingestillten Zeit die Raumtemperatur und schaltet das Gerät erforderlichenfalls früher ein.

Raumtemperatur Einsatzen des Geräts

< 0 °C 50 Min. vor der eingestellten Zeit

0-5°C 40 Min. vor der eingestellten Zeit

5 - 10 °C 30 Min. vor der eingestellten Zeit

>10^ 20 Min. vor der eingestellten Zeit

Hinweise zur Verwendung der Funktion „ENTFEUCHTEN"

• Bei der Verwendung dieser Funktion kann die Geschwindigkeit des Gebläses nicht geändert werden.
• In dieser Stellung laufen die Geblase des Innen- und des Außererats nicht ununterbrochen.
• Bei einer Raumtemperatur von 13^ oder niedriger kann diese Funktion nicht benutzt werden.

FÄNDERN DER GEBLASEGESCHWINDIGKEIT UND DER RICHTUNG DER LUFTSTROMUNG

Ändern der Geblasegeschwindigkeit

Die Geblasegeschwindigkeit passst sich automatisch der Raumtemperatur an.

Geblasestellung Luftströmung

NIEDRIG schwache Luftströmung

MITTEL mittlere Luftströmung

HOCH starke Luftströmung

Sie können die Luftströmungändern,indem Sie auf die Taste GEBLASEGESCHWINDIGKEIT drucken; bei jedem Druck auf die Tasteändert sich die Geschwindigkeit, siehe oben.

Einstellen der Richtung der Luftströmung

• Einstellen der Luftströmung nach oben und unter ausschließlich über die Fernbedienung.
• Einstellen der Luftströmung nach links und rechts muss vor dem Einschalten des Geräts von Hand erfolgen.

ACHTUNG

Bei Benutzung der Fernbedienung wird die senkrechte Luftströmungsrichtung automatisch entsprechend den folgenden Funktionen angepasst:

• Kühlen und ENTFEUCHTEN, wenn die Klimaanlage 1 Stunde lang mit nach unten gerichteter Luftströmung lauft, wird die Stärke der Luftströmung automatisch so gewählt, dass kein Kondenswasser heruntertropfen kann.
• Während des Heizens oder Entfrostens werden die waagerechten Flügel auf eine nach oben gerichtete Luftströmung eingestellt, damit Sie keine Probleme durch kalte Luft besteht.
• Wenn Sie den gesamten Raum schnell auf die gewünschte Temperatur besteht, sieben sich als gewichtigkeiten aus. beziehungen, aber sie die Höchstgeschwindigkeit des Gebläses einstehen.

G SWING-STELLUNG

Wenn die SWING-Stellung eingeschaltet ist,ändert sich die Richtung des waagerechten Flügels ständig. Dadurch verteil sich die Luft gleichmäßig im Raum.

• Wenn die Geblasegeschwindigkeit auf AUTO stehen,{lssst sich die Luftströmungsrichtung nicht ändern.
• Sobald eine Funktion geändert wird, wird die SWING-Stellung automatisch ausgeschaltet.
• Wenn der Zeitgeber eingestellt ist, kann die SWING-Stellung nicht benutzt werden.

H DIE ZEITGEBER-FUNKTION

Mit dem Zeitgeber konnen Sie davon sorgen, dass sich die Klimaanlage zu einem vorher eingestellt den Zeitpunkt automatisch ein- oder ausschaltet. Wenn Sie den Zeitgeber einstellen wollen, achten Sie darauf, dass die richtige Zeit eingestellt und die Klimaanlage eingeschaltet ist. Gehen Sie folgendermaßen vor:

1 Überprüfen Sie, ob die richtige Zeit eingestellt ist.
2 Drücken Sie auf die Taste Zeitgeber Ein/Aus, um die Zeitgeberfungtion einzuschalten. jetzt wird die eingestellte Zeit angezeigt.
3 Stellen Sie die richtige Zeit ein; verwenden Sie hierzu die Tasten und . Auf dem Display erscheint Symbol a oder b. Nach etwa 1 Minute erlöschen diese Symbole wieder und die Zeit kann nicht mehr geändert werden.

Dieses vorprogrammierte Ein- und Ausschalten konnen Sie auch kombinieren; die Symbole und geben die Reihenfolge an.

Wenn während des Einstellens die Stromzufuhr unterbrochen wird, müssen Sie die Zeit erneut einstellen.

Taste Zeitgeber AUS

Die Klimaanlage schaltet sich zur eingestellen Zeit automatisch aus.

Taste Zeitgeber EIN

Die Klimaanlage schaltet sich zur eingestellen Zeit automatisch ein.

WARTUNG WÄHREND DES BETRIEBS

Die Klimaanlage muss regelmäßig gereinigt werden. Gehen Sie dazu folgendermaßen vor.

1 Schalten Sie die Klimaanlage aus undziehen Sie den Stecker aus der Steckdose.
2 Reinigen Sie das Innengerät und die Fernbedienung mit einem trockenen weichen Lappen. Wenn das Gerät stark verschmutzt ist, können Sie einen leicht feuchten Lappen benutzen.
3 Reinigen Sie den Luftfilter regelmäßig.
4 Wenn sich das Außererat auf dem Dach befindet, muss auch die unmittelbare Umgebung des Geräts regelmäßig gereinigt werden, damit kein Schmutz in den Wärmeaustauscher eindringt und er dadurch blockiert.

Wenn Sie die Klimaanlage längerere Zeit nicht benutzen:

1 Lassen Sie das Geblase 3 bis 4 Stunden laufen, um das Innere der Klimaanlage zu trocknen. Wenn die Klimaanlage tatsäch in feuchtem Zustand langere Zeit ausgeschaltet bleibt, kann sich Schimmel bilden.
2 Nehmen Sie die Batterien aus der Fernbedienung.
3 Ziehen Sie den Stecker aus der Steckdose.
4 Reinigen Sie den Luftfilter und setzen Sieihn wieder ein.

Wenn Sie die Klimaanlage wieder in Betriebnehmen möchten:

1 Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.
2 Prufen Sie den Luftlein- und -auslass von Innen- und Außererat: sie dürfen nicht verstopf sein.
3 Prufen Sie das Untergestell des Außergeräts: esarf weder Rost aufweisen noch beschädigt sein.
4 Prufen Sie die Wasserabfuhrleitung: siearf nicht verstopft sein.
5 Überprüfen Sie, ob das Außengerät betriebsbereit ist.
6 Stecken Sie den Stecker in die Steckdose.

Luftfilter reinigen

Reinigen Sie den Luftfilter mindestens alle vierzehn Tage.

1 Öffnen Sie die vordere Verkleidung und entfern den Luftfilter (stellen Sie die vordere Verkleidung nicht ganz waagerecht, sonst fällt sie herunter).
2 Reinigen Sie den Filter mit einem Staubsauger oder mit Wasser. Hartnäckigen Schmutz entfernen Sie mit einem neutralen, milden Reinigungsmittel, das Sie in handwarmem Wasser (max. 30^ ) gelöst haben. Spüssen Sie den Filter mit sauberem Wasser nach, so dass keine Seifenrechte zusückbleiben.
3 Trocknen Sie den Filter im Schatten, setzen Sieihn nicht der direkten Sonneneinstrahlung aus und trocknen Sieihn auch nicht an einem offenen Feuer.
4 Setzen Sie den Filter wieder ein und schlieben Sie die vordere Verkleidung.

Reinigen des deodorisierenden Filters

Reinigen Sie den deodorisierenden Filter mindestens alle vierzehn Tage.

1 Entfernen Sie zunachst den Luftfilter und dann den deodorisierenden Filter. Fassen Sie den deodorisierenden Filter am Halter an und achten Sie daraufuf, dass Sie die Filteroberfläche nicht berühren.
2 Weichen Sie Filter und Halter etwa 15 Minuten lang in handwarmem Wasser (max. 30^ ) ein. Geben Sie bei hartnackigem Schmutz ein mildes Reinigungsmittel hinzu. Spulen Sie den Filter mit sauberem Wasser nach, so dass keine Seifenreste zurückbleiben. Scheuern Sieihn niemals und benutzen Sie kein Bleichmittel.
3 Trocknen Sie den Filter im Schatten.
4 Setzen Sie zunachst den deodorisierenden Filter wieder ein und dann den Luftfilter.

Auswechseln des deodorisierenden Filters

Der deodorisierende Filter muss nach etwa 1 Jahr ausgewechselt werden. Sie erkennen den richtigen Zeitpunkt daran, dass der Filter stark verschmutzt ist und sich auch nach der Reinigung nicht mehr in den ursprünglichen Zustand zurückversetzen{lsst.

Auswechseln des Luftsauberungsfilters

Der Luftsauberungsfilter muss alle 4 Monate ausgewechselt werden. Dass das Auswechseln erforderlich ist, erkennen Sie an der dunklen Verfährung des Filters.

K STÖRUNGEN, URSACHEN UND ABHILFEN

Wenn sich eine Störung mit den unten stehenden Anweisungen nicht beheben,Lasst,müssen Sie die Klimaanlage ausschalten und ihren Handler zu Rateziehen.

DIE KLIMAANLAGE FUNKTIONIERT NICT

Der Stecker steckt nicht richtig in der Steckdose oder die Stromzufuhr wurde unterbrochen. Kontrollieren. Wenn die Stromversorgung wieder in Ordnung ist, müssen Sie die Klimaanlage wieder einschalten.
Der Zeitgeber ist auf einen späteren Zeitpunkt eingestellt.

DIE KLIMAANLAGE KUHLT ODER HEIZT NICT NOT AUSREICHEND

Die Temperatur ist nicht richtig eingestellt. Kontrollieren: Kuhlen: die eingestellte Temperatur muss niedriger sein als die Raumtemperatur. Heizen: die eingestellte Temperatur muss hoher sein als die Raumtemperatur.
Der Luftfilter ist verschmutzt. Kontrollieren.
Der Ein- oder Auslass des Außergeräts ist verstopft. Kontrollieren.
Umgebungsfaktoren verhindern die einwandfrei Funktion der Klimaanlage (z.B. Tur geöffnet, weitere Personen im Raum). Kontrollieren.

DIE FERNBEDIENUNG FUNKTIERT NICT

Die Batterien sind nicht richtig eingelegt. Kontrollieren (achten Sie auf den Plus- und Minuspol).
Die Batterien sind zu schwach. Auswechseln.

L BEVOR SIE EINEN FACHMANN ZU RATE ZIEHEN

Folgende Situationen sind keine Anzeichen für einen Defekt:

Die Klimaanlage schaltet nicht sondern wieder ein.

Zum Schutz des Kompressors kann die Klimaanlage nach dem Ausschalten erst nach etwa 3 Minuten wieder eingeschaltet werden.

• Langsame Luftströmung beim Heizen.

Die Klimaanlage braucht eine gewisse Vorbereitungszeit zum Ausblasen der warmen Luft.

Die Heizfunktion Funktioniert 2 bis 10 Minuten lang nicht, die Kontrolleuchte brennt jedoch.

Das Entfrostungssystem wird aktiviert, Denn die AuBentemperatur ist niedrig oder der Luftfeuchtigkeitsgrad ist hoch, so dass sich Eis am AuBengerät bildet.

• Das Innengerät macht ein knackendes Gerausch.

Durch Temperaturschwankungen bedingtes Zusammenziehen oder Ausdehnens des Innengerats verursacht these Gerausch.

• Das Geblase stoppt während des Entfeuchtens.

Kondenswasser auf dem Wärmeauschafter verdampft erneut, so dass möglicherweise die relative Feuchtigkeit steigt. Damit dies nicht passiert, stoppt das Gebläse des Innengerats, wenn die Raumtemperatur welt genug gesunden ist.

• Gerausch flieBenden Wassers.

Dieses Gerausch wird durch das Kuhlmittel verursacht, dass durch die Leitungen flieBt.

Die Richtung der Luftströmungändert sich.

Während des Kühlers/Entfeuchtens passst die Klimaanlage nach 1 Stunde automatisch die Luftströmungsrichtung an, damit kein Kondenswasser herabtropft.

Während des Heizens wird der waagerechte Flügel automatisch waagerecht gestellt, wenn die Temperatur der Ausblasluft zu niedrig ist oder das Entfrostungssystem aktiviert wurde.

• Das Innengerät macht ein knarrendes Gerausch.

Dieses Gerausch wird durch das Anlaufen des Geblages oder Kompressors verursicht.

Aus dem Außererat leckt Wasser.

Dies wird durch Kondenswasser an den Leitungen und am Wärmeauschafter des Außererats verursicht.

• Das Signal der Fernbedienung wird nicht empfangen.

Das Signal wird durch Sonnenstrahlen oder durch helles Licht auf dem Empfangsteil des Innengerats beeinträchtigt.

Eisbildung an den senkrechten Flugeln.

Wenn die Klimaanlage langere Zeit in einer Umgebung mit hoher Luftfeuchtigkeit benutzt wird, kann sich Kondenswasser an den senkrechten Flügeln absetzen, das dann zu Eis wird.

M GARANTIEBEDINGUNGEN

Sie erhalten 24 Monate ab dem Kaufdatum Garantie auf die Klimaanlage. Innerhalb thesez Zeitraums werden alle Material- und Herstellungsfehler kostenlos behoben. Dabei gelten folgende Bedingungen:

• Alle weiteren Ansprüche auf Schadenersatz, einschließlich Folgeschäden lehnen wir ausdrücklich ab.
• Die Reparatur oder das Auswechseln von Teilen während der Garantiefrist führt nicht zu einer Veränderung des Garantieanspruchs.
• Die Garantie gilt nicht, wenn Änderungen am Gerät vorgenommen, andere als Originalteile eingebaut oder Reparaturen durch Dritte ausgeführten wurden.
• Die Garantie erstreckt sich nicht auf Teile, die dem normalen Verschleib unterliegen, wie z.B. der Filter.
• Die Garantie gilt ausschließlich bei Vorlage der mit dem Datum versehenen, Originalquittung, an der keine Änderungen vorgenommen wurden.
• Die Garantie gilt nicht bei Schaden, der durch Vernachlässigung oder durch Handlungen entstanden ist, die nicht der Gebrauchsanweisung entsprechen.
• Die Versandkosten und das Risiko des Einsatzens der Klimaanlage oder deren Teilen gehen grundsätzlich zu Lasten des Käufers.

Damit keine unnötigen Kosten entstehen, empfehlen wir Ihnen, zunachst immer gründlich in der Gebrauchsanweisung nachzulesen. Wenn Sie Dort keine Lösung finden, können Sie die Klimaanlage bei ihrem Handler zur Reparatur bringen.

N TECHNISCHE DATEN

Model TIN 327W TIN 539W
Entfeuchtungskapazität * L/St. 1,7 2,8
Kühlkapazität kW (BTU/St.) 3,2 (11.000) 5,3 (18.000)
Wärmekapazität kW (BTU/St.) 3,5 (12.000) 5,6 (19.000)
Energieverbrauch kW 1,3 1,9
Energieverbr. (Erwärmen). kW 1,3 1,9
Abmessungen Innenteil (HxBxT)	mm	277 x 810 x 187	320 x 1010 x 187
Abmessungen AuBenteil (HxBxT)	mm	541 x 672 x 246	650 x 800 x 330
Spannung	Volt/Hz 220-240/50	220-240/50
Für Räume bis	m³	90	150
Gewicht Innenteil	kg	10	13
Gewicht AuBenteil	kg	33	48
Kühlmittel	gr	R22/900	R407C/1800
Geräuschpegel Innenteil (max)	dB	40	43
Geräuschpegel AuBenteil (nom)	dB	51	53
Maximaler Luftstrom	m³/min.	9,8	12,2

• Bei 32°C / 80% relative Feuchigkeit.

Kaere kunde,

Ruumtemperatur Einsatzen des Geräts

< 0 °C 50 Min. vor der eingestellten Zeit
0-5°C 40 Min. vor der eingestellten Zeit
5 - 10 °C 30 Min. vor der eingestellen Zeit
>10^ 20 Min. vor der eingestellten Zeit

• De airconditioner herstart nicht direct.

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

B BELGIÉ

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CHSCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

ESPAN

PVG Espana S.A.

Pol. Ind. San Jose de Valderas II
