| Produkttyp | Dunstabzugshaube |
| Marke | Boretti |
| Modell | SHP1590 |
| Mindesthöhe über Kochfläche | 65 cm |
| Durchmesser des Abluftkanals | 150 mm (mindestens) |
| Umluftbetrieb möglich | Ja (mit optionalem Aktivkohlefilter) |
| Bedienungsart | Touchbedienung (6 Tasten) |
| Beleuchtung | LED (Boretti Lumina) |
| Anzahl Motorstufen | 4 |
| Automatikfunktion | Wärmesensor |
| Timer (Dauerbetrieb) | Ja (5, 10, 20 Minuten) |
| Filter-Sättigungsanzeige | Ja (Taste F) |
| Fettfilter | Monatlich reinigbar (Geschirrspüler oder manuell) |
| Aktivkohlefilter | Austausch alle 4 Monate (bei Umluftbetrieb) |
| Elektrischer Anschluss | 220-240 V (laut Typenschild) |
| Außenreinigung | Regelmäßige Reinigung mit neutralen Reinigungsmitteln |
| Lampenwechsel | Durch den Boretti-Kundendienst |
| Rückschlagklappe | Vorhanden |
| Lautstärke | Variabel je nach Stufe (nicht angegeben) |
| Hauptmaterial | Edelstahl (Schätzung) |
| Empfohlene Verwendung | Für Elektro- und Gasherde |
Häufig gestellte Fragen - SHP1590 BORETTI
Benutzerfragen zu SHP1590 BORETTI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch SHP1590 - BORETTI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SHP1590 von der Marke BORETTI.
BEDIENUNGSANLEITUNG SHP1590 BORETTI
Herzlichen Glückwunsch! Jetzt nennen Sie offiziell ein Boretti-Gerät Ihr Eigen.
Bei der Entwicklung Ihres Geräts haben wir alles getan, damit Sie als Koch im Mittelpunkt stehen. Deshalb halten Sie auch keine Anleitung im Format eines Telefonbuchs in Händen, sondern ein handliches, sehr gut lesbares Exemplar. Genau so ist auch Ihr Gerät, das heißt: verständlich und übersichtlich.
Wir empfehlen Ihnen, vor Inbetriebnahme Ihres Geräts diese Anleitung aufmerksam durchzulesen, damit es nicht zu Problemen kommt.
Falls nach dem Lesen der Anleitung oder im Einsatz noch Fragen zum Produkt auftauchen, können Sie sich jederzeit an uns wenden.
Wir wünschen Ihnen viel Spaß mit Ihrem Gerät!
Boretti
Beachten Sie auch die Zeichnungen auf den letzten Seiten mit den alphabetischen Verweisen aus dem erläuternden Text.
Achtung: Die Anweisungen in diesem Text müssen unbedingt beachtet werden.
Jegliche Haftung für eventuelle Schäden oder Brand des Geräts, die durch eine Nichtbeachtung der Anweisungen in dieser Anleitung entstehen, wird abgelehnt.
Montage
Die Abzugshaube muss mindestens 65 cm über der Kochstelle montiert werden. Wenn in der Einbauanleitung der Kochstelle ein größerer Abstand vorgeschrieben wird, ist dieser einzuhalten. Montieren Sie die Abzugshaube in einer solchen Weise, dass sie jederzeit einfach und ohne Schäden wieder von der Wand abgebaut werden kann. Dies für den Fall eventueller zukünftiger Reparaturarbeiten.
Die Abzugshaube muss an ein Abzugsrohr mit einem Durchmesser von mindestens 150 mm angeschlossen werden. Dies ist sehr wichtig für die Lebensdauer und Absaugleistung der Abzugshaube.
Abzugsrohr
Das Abzugsrohr muss direkt an das Motorgehäuse angeschlossen werden. Achten Sie bei der Montage des Abzugsrohrs darauf, dass die Rückschlagklappe nicht klemmt! Wir empfehlen, das Abzugsrohr mit Band zu befestigen und nicht mit Schrauben.
Es empfiehlt sich, das Ablaufrohr so kurz wie möglich und mit möglichst wenigen Bögen auszuführen. Weiterhin empfiehlt es sich, ein glattes Rohr zu verwenden, um den Widerstand möglichst gering zu halten. Dies ist von größter Bedeutung für eine optimale Funktion der Abzugshaube.
Achtung: Die Abzugshaube wird ohne Abzugsrohr geliefert.
Wenn es nicht möglich ist, Dunst ins Freie abzuführen, kann die Abzugshaube in der Filterversion F (Umluft) betrieben werden, wobei Aktivkohlefilter eingesetzt werden. Die gefilterte Luft wird dann über die Öffnungen an der Seite wieder in die Küche rückgeführt.
Elektrischer Anschluss
Die Netzspannung muss mit der auf dem Typschild in der Haube angegebenen Spannung übereinstimmen.
Umweltvorschriften
Wenn das Gerät aus welchem Grund auch immer entsorgt werden soll, beachten Sie bitte Folgendes:
Geben Sie das Gerät bei der lokal zuständigen Firma für die Entgegennahme von Haushalts-Altgeräten ab. Bei entsprechender Verarbeitung können Wertstoffe in intelligenter Weise wiederverwertet werden. Bevor Sie das Gerät entsorgen, müssen Sie das Netzkabel abschneiden und zusammen mit dem Stecker entfernen.
Dieses Gerät besitzt die Kennzeichnung gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. In dieser Richtlinie sind die Vorschriften für die Sammlung und das Recycling der Altgeräte festgelegt, die für das gesamte Gebiet der Europäischen Union gelten.
Verwendung der Abzugshaube
Bedienung
In der ausgeschalteten Stellung wird durch Drücken einer beliebigen Taste die Standby-Funktion aktiviert und werden die Symbole mit weichem Licht beleuchtet, so dass Sie die Funktionen sehen und einstellen können. Durch erneutes Drücken einer der Tasten wird die entsprechende Funktion aktiviert und wird das Symbol blau beleuchtet. Um Energie zu sparen, ist eine Einrichtung vorhanden, die, nachdem alle Funktionen ausgeschaltet sind, die Tasten in die Ruhestellung versetzt und diese etwa 1 Minute lang mit weichem Licht beleuchtet werden. Danach werden sie ausgeschaltet.

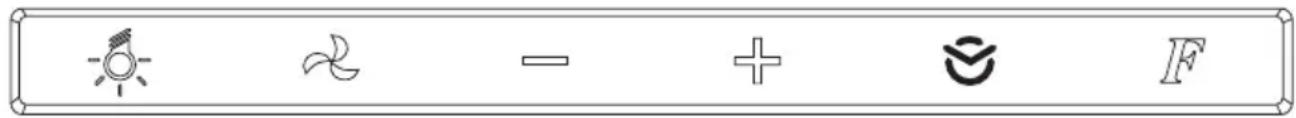

An der Abzugshaube befinden sich 6 Tasten:
A: Beleuchtung BORETTI LUMINA LED ein/aus
B: Motor ein/aus
C: Motor langsamer
D: Motor schneller
E: Nachlaufstellung
F: Anzeige Kohlefilterwechsel/Reinigung Fettfilter
Motor
Der Motor besitzt 4 Stellungen. Das Display zeigt wie folgt an, welche Stellung gewählt ist:
Stellung 1: Taste C blinkt mit blauer Beleuchtung
Stellung 2: Taste C ist blau beleuchtet
Stellung 3: Taste D ist blau beleuchtet
Stellung 4: Taste D blinkt mit blauer Beleuchtung
Wärmesensor
Bei eingeschalteter Automatikfunktion wird die Motordrehzahl automatisch mittels eines Wärmesensors in der Abzugshaube geregelt.
Die Verwendung dieser Funktion wird nur bei intensiver Nutzung der Kochfläche empfohlen (zwei oder mehr Kochzonen oder Brenner in Betrieb).
Die Automatikfunktion wird durch gleichzeitiges Drücken der Tasten C und D aktiviert.
Die Abzugshaube arbeitet automatisch, und der Wärmesensor regelt automatisch entsprechend der Temperatur der Kochfläche die Motordrehzahl. Taste B blinkt, um anzuzeigen, dass der Wärmesensor eingeschaltet ist. Um wieder zur manuellen Funktionsweise zurückzukehren, müssen die Tasten C und D gleichzeitig gedrückt werden. Die einwandfreie Funktion des Wärmesensors hängt vom Abstand zwischen der Abzugshaube und der Kochfläche ab. Je größer dieser Abstand ist, desto weniger empfindlich ist der Sensor.
Nachlaufstellung
Die Abzugshaube ist mit einer so genannten Nachlaufstellung versehen. Die Nachlaufstellung ist ein Timer, der die Abzugshaube nach einigen Minuten ausschaltet, so dass Sie nach dem Kochen die Abzugshaube noch einige Zeit laufen lassen können, damit auch die letzten Kochgerüche aus der Küche entfernt werden, während Sie das Essen genießen.
Durch Drücken der Taste E kann die Nachlaufstellung eingestellt werden. Durch einmaliges Drücken wird der Timer auf 5 Minuten eingestellt und Taste E blinkt wiederholt einmal
kurz. Beim zweiten Drücken wird der Timer auf 10 Minuten eingestellt, und Taste E blinkt wiederholt zweimal kurz. Beim dritten Drücken wird der Timer auf 20 Minuten eingestellt, und Taste E blinkt wiederholt dreimal kurz. Um die Nachlauffunktion auszuschalten, drücken Sie Taste E nochmals.
Filteranzeige
Taste F zeigt durch Blinken an, wann die Fetfilter gereinigt werden müssen (nach 40 Betriebsstunden) und wann die Aktivkohlefilter ersetzt werden müssen (nach 120 Betriebsstunden), falls Sie im Umluftbetrieb arbeiten. Die Filteranzeige kann man in einfacher Weise durch Drücken der Taste F zurücksetzen.
Wartung
Vor jeder Wartung erst die Abzugshaube vom Netz trennen.
Reinigung
Die Haube muss regelmäßig innen und außen gereinigt werden. Für die Reinigung ein Tuch mit neutralen Reinigungsmitteln verwenden. Keine Scheuermittel verwenden!
Achtung: Nichtbeachtung der Reinigungsvorschriften für die Abzugshaube und der Austausch- und Reinigungsintervalle der Filter kann Brandgefahr verursachen. Bitte beachten Sie die entsprechenden Vorschriften.
Fettfilter
Dieser muss einmal im Monat mit nicht-aggressiven Reinigungsmitteln von Hand oder im Geschirrspüler bei niedriger Temperatur und einem kurzen Reinigungszyklus gereinigt werden.
Aktivkohlefilter (nur für die Filterversion)
Das Aktivkohlefilter darf nicht gewaschen oder wiederverwendet werden. Das Aktivkohlefilter muss mindestens alle 4 Monate ersetzt werden.
Praxistipp
Durch das Einschalten der Abzugshaube wird ein Luftstrom erzeugt. Es kann jedoch etwas dauern, bis sich dieser Luftstrom aufgebaut hat, so dass der Eindruck entstehen kann, dass die Abzugshaube nicht richtig arbeitet. Es empfiehlt sich daher, die Haube schon einige Minuten vor dem Kochen in niedriger Stellung einzuschalten, so dass sich der Luftstrom schon aufgebaut hat, wenn Sie mit dem Kochen beginnen. In dieser Weise können Sie auch weiterhin mit den niedrigsten Stellungen arbeiten. Damit macht die Haube weniger Lärm, verbraucht weniger Energie und arbeitet die Haube am effektivsten.
Leuchtmittelaustausch
Wenn die Beleuchtung des Boretti LUMINA LED ausfällt, müssen Sie den Kundendienst von Boretti verständigen.
Vorsicht
Verwenden Sie die Abzugshaube nicht, wenn die Fettfilter nicht richtig eingesetzt sind! Die angesaugte Luft darf nicht in eine Leitung abgeführt werden, die auch für den Abzug von Rauch von Geräten verwendet wird, die nicht elektrisch betrieben werden.
Sorgen Sie immer für eine gute Belüftung des Raums, wenn die Abzugshaube und eventuelle andere Geräte betrieben werden. Es ist strikt verboten, mit offenen Flammen unter der Abzugshaube zu kochen. Die Verwendung offener Flammen ist schädlich für die Filter, die Elektronik, den Motor und die Beleuchtung und kann Brand verursachen. Beim Frittieren ist eine ständige Kontrolle erforderlich, um zu vermeiden, dass erhitztes Fett in Brand gerät.
Bezüglich der technischen und Sicherheitsmaßnahmen für den Rauchabzug müssen die Vorschriften der zuständigen lokalen Behörden strikt eingehalten werden.
