BEDIENUNGSANLEITUNG LW44 Venta

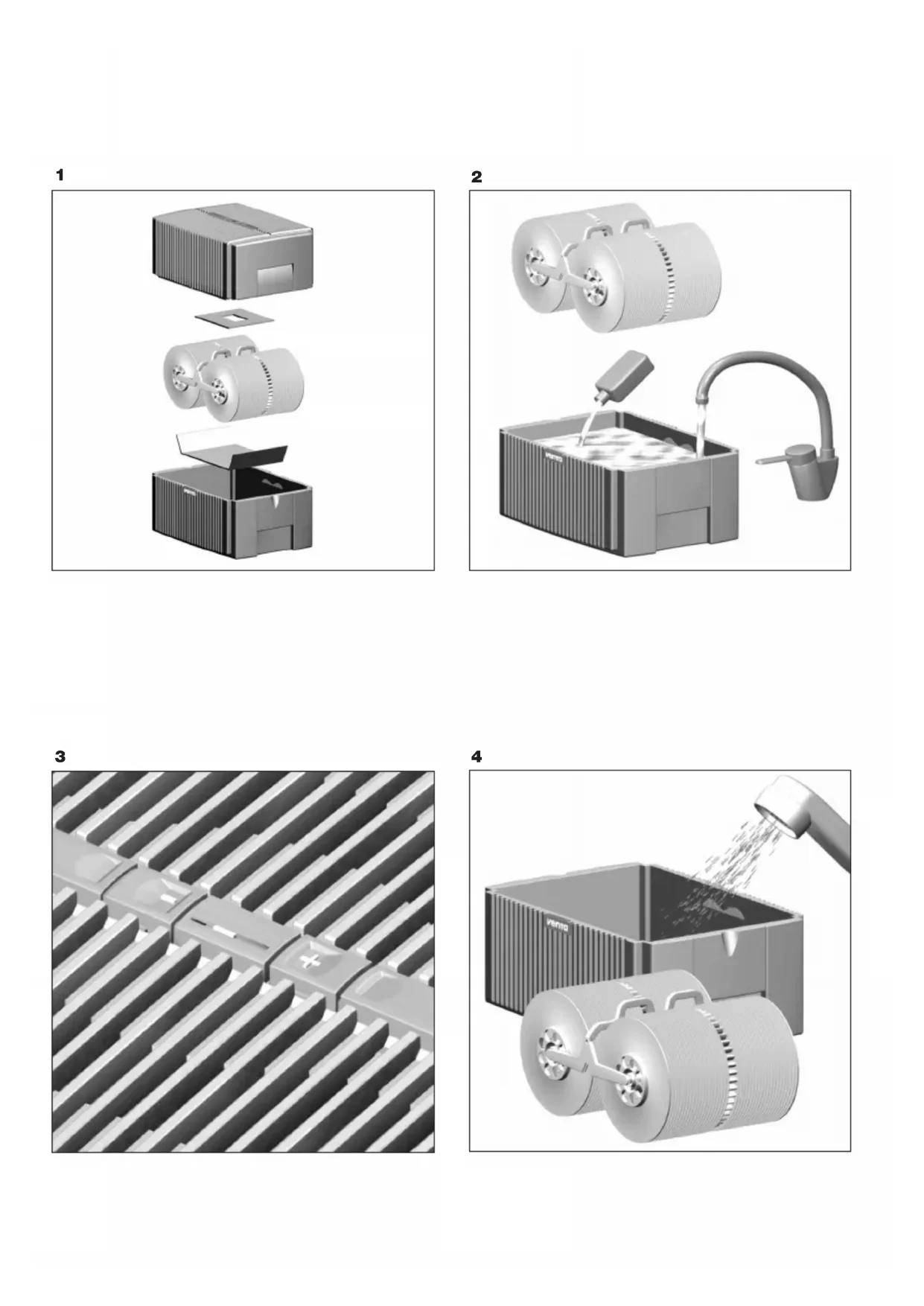

Klappen Sie vor dem Lesen bitte die Einschlagseiten vorne und hinten mit den Abbildungen heraus.

LW Bedien. intern. CE 2011_. 14.05.11 13:40 Seite 31

• Bedienungsanleitung vor der Inbetriebnahme vollständig durchlesen und zum späteren Nachschlagen gut aufbewahren.

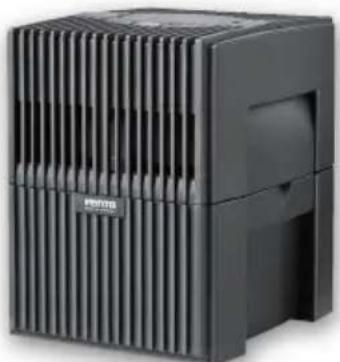

• Der Venta-Luftwäscher ist ein Haushaltsgerät zur Luftbefeuchtung und Luftreinigung von Wohn- Büro und Aufenthaltsräumen. Ein nicht bestimmungsgemäßer Gebrauch kann Gesundheit und Leben gefährden.

• Der Hersteller haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemäßen oder falschen Gebrauch zurückzuführen sind.

• Das Gerät darf ausdrücklich nicht unter folgenden Bedingungen eingesetzt werden: In Räumen mit explosionsgefährdeten Atmosphären In Räumen mit aggressiven Atmosphären In Räumen mit hoher Lösemittelkonzentration In Räumen mit extrem hoher Staubbelastung In der nähe von Schwimmbädern oder nassen Geländen

• Das Gerät nur an geeignete Netzsteckdosen anschließen – Netzspannung gemäss den Typenschildangaben am Gerät.

• Den Luftwäscher nie in Betrieb nehmen, wenn ein Kabel oder Stecker beschädigt ist, nach Fehlfunktionen des Gerätes oder wenn dieses heruntergefallen ist oder auf eine andere Art beschädigt wurde.

• Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsach- gemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benut- zen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Setzen Sie sich keinesfalls auf das Gerät und stellen Sie keine Gegenstände darauf.

• Stecken Sie keine Fremdgegenstände in das Gerät.

• Geräte-Oberteil nie in Wasser oder andere Flüssigkeiten tauchen.

• Niemals den Netzstecker am Kabel oder mit nassen Händen aus der Steckdose ziehen.

LW Bedien. intern. CE 2011_. 14.05.11 13:40 Seite 45

• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff sowie zum Umstellen oder Transpor- tieren des Gerätes den Netzstecker aus der Steckdose.

• Der Luftwäscher darf nur in komplett zusammengebautem Zustand in Betrieb genommen wer- den.

• Den Luftwäscher nur auf eine ebene, trockene Fläche stellen.

• Halten Sie einen Abstand von mind. 50 cm zu Gegenständen oder zur Wand ein.

• Das Gerät so aufstellen, dass es nicht umgestoßen werden kann und dass niemand über das Gerät oder das Kabel stolpern kann.

• Dem Wasser ausschließlich Original-Venta-Zusätze beigeben. Für Schäden durch fremde Zusätze übernimmt Venta-Luftwäscher GmbH keine Gewähr.

• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht gebrauchen. Sehr geehrter Kunde, das Venta-System der Luftwäsche bietet eine weltweit einzigartige Technik. Der Venta-Luftwäscher kommt ohne Filtermatten aus und ist äußerst hygienisch. Einzigartige Funktionsweise: Schlechte, trockene Luft wird in das Gerät geleitet. Rotierende Plattenstapel mit einer Fläche von bis zu 4,2 m

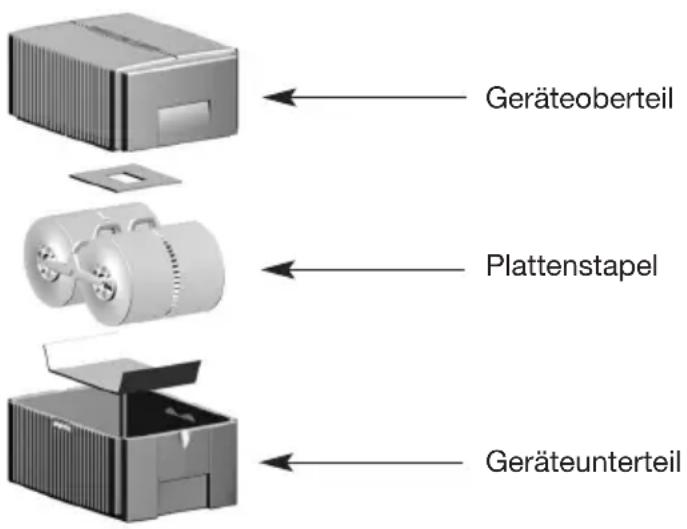

sorgen auf kleinstem Raum dafür, daß trockene Luft Feuchtigkeit aufnehmen kann und reines Wasser verdunsten kann. Schmutzpartikel bis 10 µm (10/1000 mm) werden im Wasser festgehalten. Es gibt keine Filter, die im Laufe der Zeit verschmutzen. Der Venta-Filter ist das Wasser: jeden Tag neu und frisch und Jahr für Jahr mit gleichbleibend hoher Reinigungs- und Befeuchtungsleistung. Lieferumfang 1 x Luftwäscher 2 x Probepackungen Hygienemittel 50 ml (jeweils ausreichend für 2 Wochen) 1 x Bedienungsanleitung 1 x Produktprospekt, Fragen & Antworten, Dufbeilage Geräteunterteil Plattenstapel Geräteoberteil Gerätebeschreibung LW Bedien. intern. CE 2011_. 14.05.11 13:40 Seite 56 Wartung und Reinigung Bei allen Reinigungs- und Wartungsarbeiten Netzstecker aus der Steckdose ziehen! Täglich Frisches Wasser nachfüllen. Alle 10-14 Tage Bild 4 Verschmutztes Wasser ausgießen. Ablagerungen im Unterteil abbürsten und ausspülen. Plattenstapel mit Wasser abspülen. Geräteunterteil wieder mit Wasser befüllen. Venta- Hygienemittel nachfüllen. Dosierung siehe Skalierung auf Flaschenrückseite. Sämtliche Rückstände im Unterteil und am Plattenstapel (weiße, grün-gelbliche oder bräunliche Ablagerungen) beeinträchtigen NICHT die Funktion des Venta-Luftwäschers. Durch die Zugabe vom Hygienemittel ist ein einwandfreier hygienischer Betrieb gewährleistet. Halbjährlich Wir empfehlen eine halbjährliche Generalreinigung mit dem Venta-Gerätereiniger. Je nach Verschmutzungsgrad des Luftwäschers können beim Reinigen evtl. Gerüche entstehen. In diesen Fällen bitte für Frischluft sorgen. Der Venta-Gerätereiniger wurde speziell auf Venta-Kunststoffe abgestimmt, ohne dies anzugreifen. Bitte Gebrauchsanweisung auf Flasche beachten. Reinigung vom Geräteoberteil Bild 5 Gerät ausschalten und Netzstecker aus der Steckdose ziehen. Zum Öffnen des Geräteoberteils auf die Verriegelungs-tasten (siehe Pfeile) drücken. Bild 6 Beim Öffnen des Geräteoberteil bitte unbedingt die Reihenfolge beachten: Zuerst die beiden gerippten Flügel + wegklappen und danach die beiden Seitenflächen + (mit leichtem Druck) nach außen klappen. Vor der ersten Benutzung Bild 1 Geräteoberteil abnehmen. Transportsicherung vom Oberteil entfernen. Plattenstapel herausneh- men. Transportsicherung vom Unterteil entfernen. Probepackung aus Unterteil entnehmen. Inbetriebnahme

• Platzieren Sie den Luftwäscher auf eine ebene, trockene Fläche mit einem Abstand von mind. 50 cm zur Wand oder zu Gegenständen.

• Überprüfen Sie, ob der Netzstecker oder Kabel frei von Schäden ist. Bild 2 Wasser in das Geräteunterteil füllen. Max. Füllhöhe: siehe Markierung im Unterteil (ca. 5 cm unter- halb des Wannenrandes). Gesamten Inhalt des Venta-Hygienemittels (Probeflasche 50 ml) zuge- ben. Plattenstapel wieder einlegen. Bild 3 Oberteil aufsetzen. Gerät an Stromnetz anschließen und einschalten. Schaltstufe durch Betätigen der +/- Tasten regeln. LW Bedien. intern. CE 2011_. 14.05.11 13:40 Seite 67 Bild 7 Antriebseinheit nach oben herausnehmen und dabei Netzkabel aus Halterung (siehe Kreis) durch geöffnete Kabelklappe (A) ziehen.

• Antriebseinheit nicht demontieren, nicht ins Wasser tauchen und nicht mit Flüssigkeit in Berührung bringen!

• Antriebseinheit, Ventilatorflügel und Getriebe mit trockenem Tuch reinigen!

• Zerlegtes Oberteil kann unter fließendem Wasser gereinigt werden.

• Zerlegtes Oberteil muss vor der Montage absolut trocken sein!!! Bild 8 Antriebseinheit seitenrichtig in Oberteil setzen. Netzkabel durch geöffnete Kabelklappe (A) führen und in Halterung (siehe Kreis) einklipsen. Bild 9 Kabelklappe nach unten schließen, dann die äußeren Enden der Verriegelungstasten nach oben stellen (siehe Kreise)! Jetzt unbedingt die Reihenfolge beachten: Zuerst die beiden Seitenflächen + und danach die beiden gerippten Flügel + nach oben klappen und einrasten. Bild 10 Schließen des Oberteils durch Drücken auf die äußeren Enden der Verriegelungstasten (siehe Pfeile). Technische Daten Produktbezeichnung LW 14 LW 24 LW 44 Befeuchterleistung für Räume bis 17 m

Reinigungsleistung für Räume bis 10 m

Luftleistung bis 1,5 m

• /min. Drehzahlstufen 2 3 3 Schallpegel 30/34 dBA 32/37/42 dBA 32/37/42 dBA Maße 24x27x30 cm 29x30x33 cm 42x30x33 cm Gewicht ca. 3 kg ca. 4 kg ca. 6 kg Motorleistung ca. 18 Watt ca. 32 Watt ca. 32 Watt Wasserinhalt 4,5 l 7 l 10 l Garantie 2 Jahre 2 Jahre 2 Jahre Extrem niedriger Stromverbrauch Garantie Die Firma Venta-Luftwäscher GmbH leistet 2 Jahre Garantie auf schadhafte Teile und Arbeitslohn Ihres Luftwäschers. Der Geltungsbereich der Garantie liegt innerhalb der Europäischen Union. Für alle anderen Länder gilt der Geltungsbereich ausschließlich für das Land, in dem das Gerät erwor- ben wurde. Als Garantienachweis gilt der Kaufbeleg. Nur für EU-Länder gültig: Elektro- und Elektronikaltgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte benutzen Sie die Ihnen zur Verfügung stehenden lokalen Rückgabe- und Sammelsysteme. Damit leisten Sie einen wertvollen Beitrag zum Umweltschutz und für die menschliche Gesundheit. Entsorgungshinweis LW Bedien. intern. CE 2011_. 14.05.11 13:40 Seite 78 Contents Safety instructions p. 8
• Dear Customer p. 9
• Unique functionality p. 9
• Scope of delivery p. 9
• Description of the appliance p. 9
• Before first use p. 10
• Putting into operation p. 10
• Maintenance and cleaning p. 10
• Technical data p. 11
• Guarantee Safety instructions p. 11
