Produkttyp	Kühlschrank
Marke	Novamatic
Modell	KS 162IB
Höhe	850 mm
Breite	595 mm
Tiefe	635 mm
Spannung	230-240 V
Frequenz	50 Hz
Klimaklasse	SN, N, ST, T
Temperatureinstellung	Drehregler-Thermostat (von min bis max, Position 0 aus)
Abtauung	Automatisch im Kühlabteil
Innenbeleuchtung	Austauschbare Glühbirne (max. Leistung auf dem Diffusor angegeben)
Ablagen	Herausnehmbar, auf Schienen an den Wänden
Türfächer	Höhenverstellbar
Türanschlagwechsel	Möglich (Anleitung befolgen)

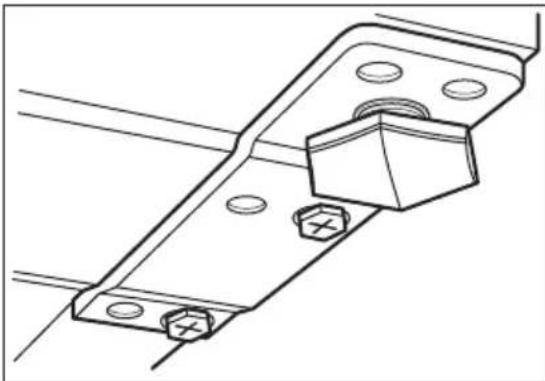

Verstellbare Füße	2 Füße vorne
Rückseitige Abstandshalter	Für Belüftung mitgeliefert
Kältemittel	Isobutan (R600a)
Garantie	2 Jahre (Arbeit, Anfahrt, Teile)
Herkunftsland	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - KS 162IB Novamatic

Wie stelle ich die Temperatur meines Novamatic KS 162IB Kühlschranks ein?

Drehen Sie den Thermostat nach rechts für mehr Kälte (maximale Position) oder nach links für weniger Kälte (minimale Position). Die mittlere Position wird normalerweise empfohlen. Um das Gerät auszuschalten, drehen Sie den Thermostat auf die Position „O“.

Warum fließt Wasser im Kühlschrank?

Dies ist oft auf ein verstopftes Ablaufloch für das Abtauwasser zurückzuführen. Reinigen Sie dieses Loch in der Mitte des Kühlabteils regelmäßig mit einem Wattestäbchen oder einer weichen Bürste. Stellen Sie auch sicher, dass Lebensmittel nicht die Rückwand berühren.

Wie taue ich meinen Kühlschrank ab?

Das Abtauen erfolgt automatisch: Das Eis schmilzt an der Rückwand, wenn der Kompressor stoppt. Das Wasser fließt durch eine Öffnung in eine Verdunstungsschale auf der Rückseite. Es ist kein manueller Eingriff erforderlich. Wenn das Eis bestehen bleibt, überprüfen Sie, ob die Öffnung nicht verstopft ist.

Was tun, wenn die Innenbeleuchtung nicht funktioniert?

Schließen und öffnen Sie zuerst die Tür, um den Standby-Modus zu verlassen. Wenn die Birne aus bleibt, ziehen Sie den Stecker, entfernen Sie den Diffusor (Schraube), und ersetzen Sie die Birne durch eine neue mit gleicher Leistung (auf dem Diffusor angegeben). Stecken Sie den Stecker wieder ein und überprüfen Sie.

Mein Kühlschrank macht Geräusche, ist das normal?

Ja, bestimmte Geräusche sind normal: Gurgeln (Gasumlauf), Summen des Kompressors, Knacken (Wärmeausdehnung) und Klicken des Thermostats. Wenn das Gerät instabil ist, überprüfen Sie, ob es waagerecht steht und die Füße fest auf dem Boden sind.

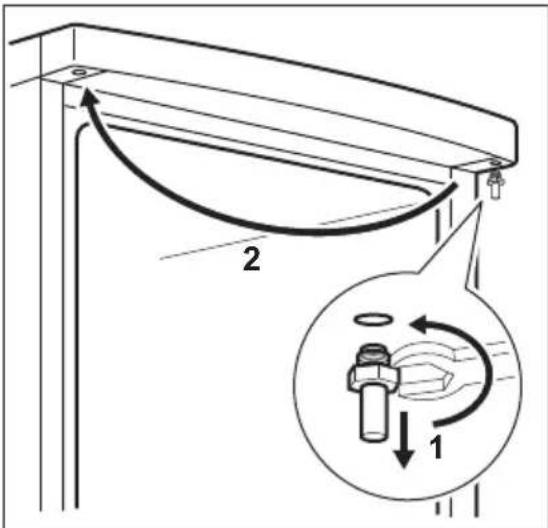

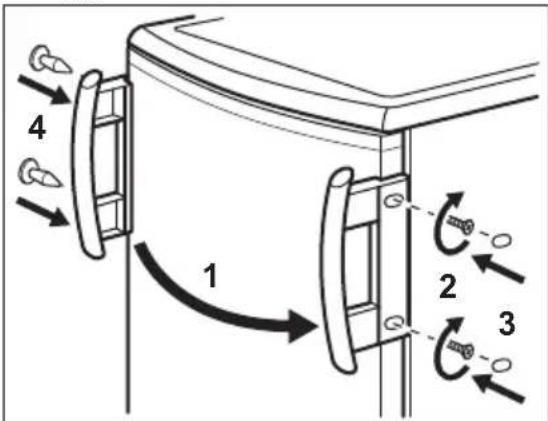

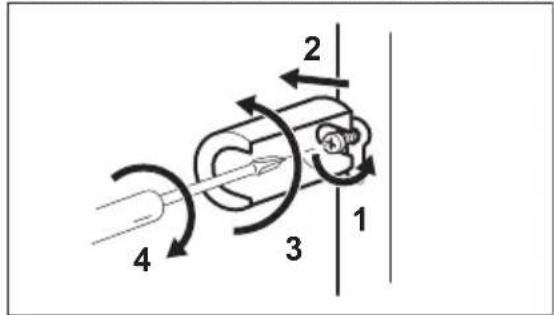

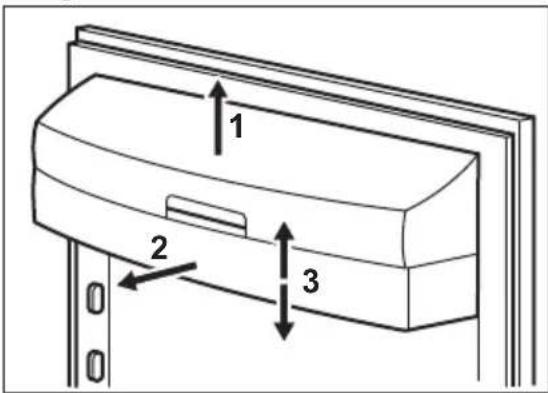

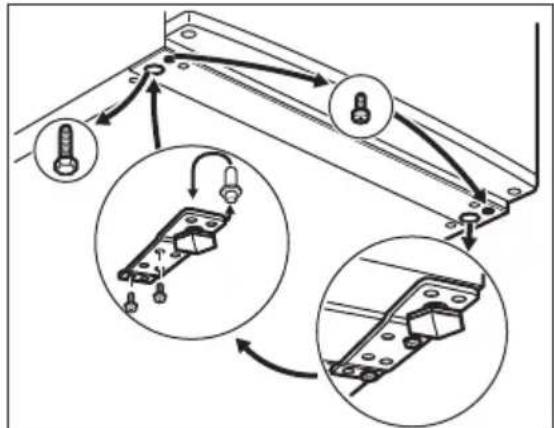

Wie wechsle ich den Türanschlag?

Ziehen Sie den Stecker, neigen Sie das Gerät vorsichtig nach hinten. Entfernen Sie die Füße, schrauben Sie das untere Scharnier ab, nehmen Sie die Tür ab, schrauben Sie dann den oberen Stift ab und setzen Sie ihn auf der anderen Seite wieder ein. Montieren Sie die Tür und das untere Scharnier wieder. Justieren Sie die Füße. Warten Sie 4 Stunden, bevor Sie das Gerät wieder einstecken. Der Vorgang ist zu zweit einfacher.

Wie groß ist das Fassungsvermögen meines Kühlschranks?

Das Fassungsvermögen ist in der Anleitung nicht angegeben, aber die Abmessungen (850x595x635 mm) lassen auf ein Nutzvolumen von etwa 140 bis 160 Litern schließen. Konsultieren Sie das Typenschild für genauere Angaben.

Wie reinige ich meinen Kühlschrank?

Ziehen Sie den Stecker. Reinigen Sie das Innere und das Zubehör mit warmem Wasser und einem milden Reinigungsmittel. Verwenden Sie keine Scheuermittel, Lösungsmittel oder Metallgegenstände. Trocknen Sie alles gründlich. Reinigen Sie auch den Kondensator auf der Rückseite mit einer Bürste (falls zugänglich).

Warum läuft der Kompressor ununterbrochen?

Dies kann passieren, wenn der Thermostat zu niedrig eingestellt ist, die Tür zu oft geöffnet wurde, die Umgebungstemperatur hoch ist oder zu viele warme Lebensmittel eingestellt wurden. Stellen Sie den Thermostat auf eine weniger kalte Position und warten Sie einige Stunden. Überprüfen Sie auch, ob die Tür richtig schließt.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Anleitung (56 Seiten) steht auf der Website notice-facile.com kostenlos als PDF zum Download zur Verfügung. Sie können auch eine Übersetzung anfordern, indem Sie Ihre Sprache auswählen und Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG KS 162IB Novamatic

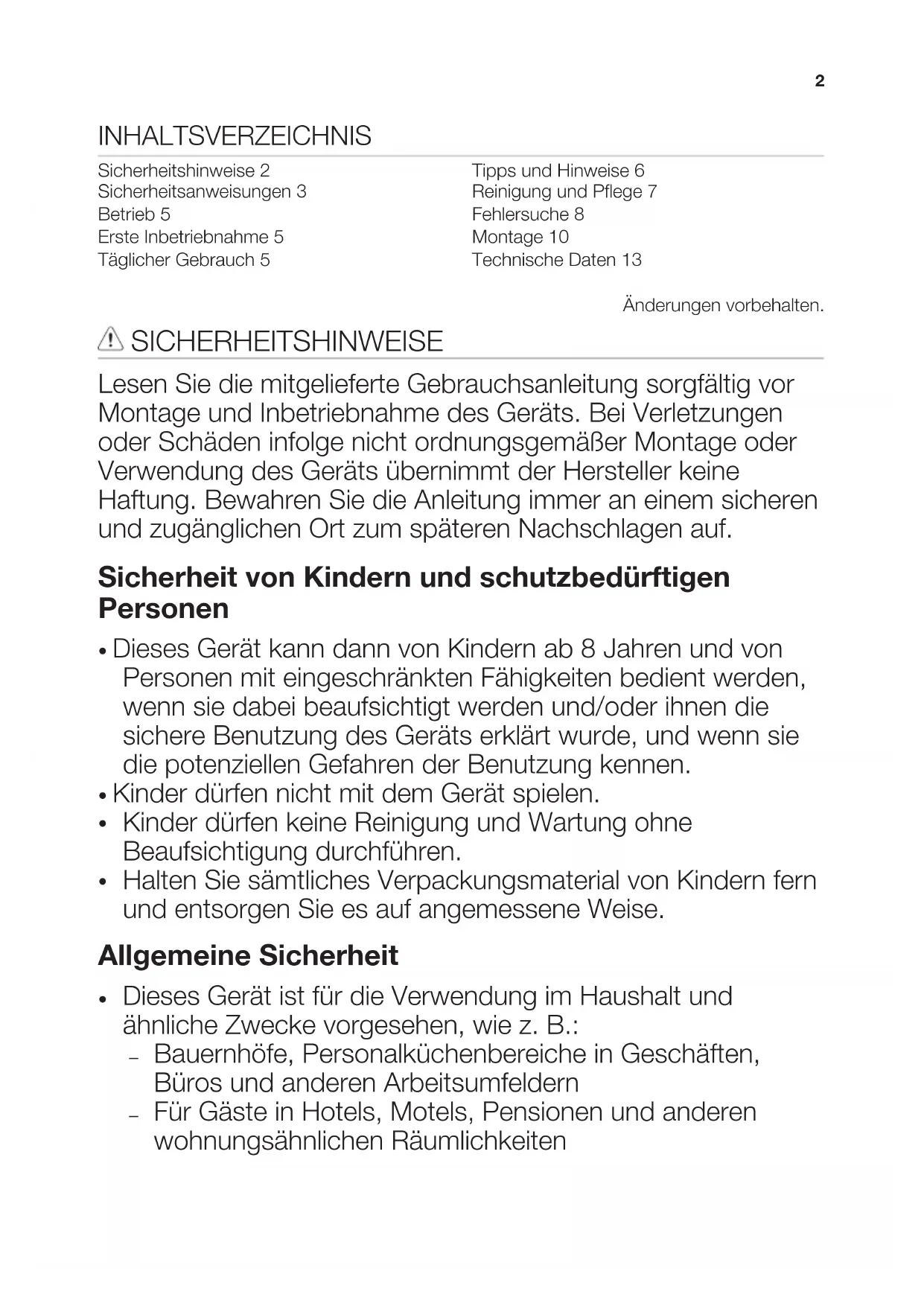

Sicherheitshinweise 2 Sicherheitsanweisungen 3 Betrieb 5 Erste Inbetriebnahme 5 Täglicher Gebrauch 5

Tipps und Hinweise 6 Reinigung und Pflege 7 Fehlersuche 8 Montage 10 Technische Daten 13

Änderungen vorbehalten.

⚠ SICHERHEITSHINWEISE

Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme des Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Dieses Gerät kann dann von Kindern ab 8 Jahren und von Personen mit eingeschränkten Fähigkeiten bedient werden, wenn sie dabei beaufsichtigt werden und/oder ihnen die sichere Benutzung des Geräts erklärt wurde, und wenn sie die potenziellen Gefahren der Benutzung kennen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.

Allgemeine Sicherheit

- Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgesehen, wie z. B.:

• Bauernhöfe, Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern

• Für Gäste in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten

• Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse, um das Gerät und in der Einbaunische nicht blockiert sind.

• Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen.
• Beschädigen Sie nicht den Kältekreislauf.
• Betreiben Sie in den Lebensmittelfächern des Geräts keine anderen als die vom Hersteller empfohlenen Elektrogeräte.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Bewahren Sie in dem Gerät keine explosiven Substanzen, wie Spraydosen mit entzündlichen Treibgasen auf.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

SICHERHEITSANWEISUNGEN

Montage

WARNUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie die Verpackungsmaterialien und die Transportschrauben.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Gehen Sie beim Umsetzen des Geräts vorsichtig vor, da es schwer ist. Tragen Sie stets Schutzhandschuhe und feste Schuhe.

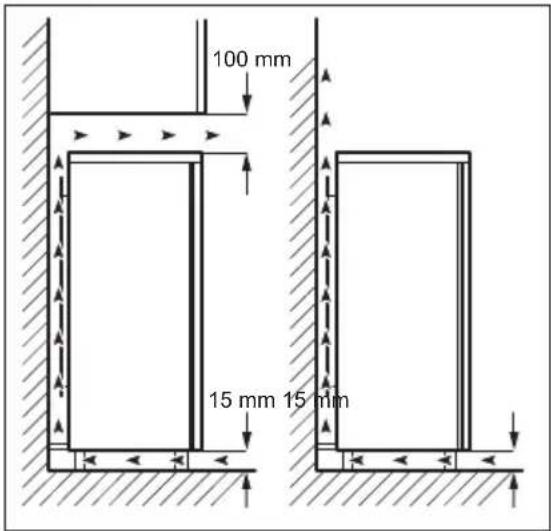

• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.

• Warten Sie mindestens 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Dies ist erforderlich, damit das Öl in den Kompressor zurückfließen kann.

• Stellen Sie das Gerät nicht in der Nähe von Heizkörpern, Herden, Backöfen oder Kochfeldern auf.
  • Die Geräterückseite muss gegen die Wand gestellt werden.
• Stellen Sie das Gerät nicht dort auf, wo es direktem Sonnenlicht ausgesetzt sein könnte.
• Stellen Sie das Gerät nicht an zu feuchten oder kalten Orten auf, wie z. B. in Nebengebäuden, Garagen oder Weinkellern.
• Wenn Sie das Gerät verschieben möchten, heben Sie es bitte an der

Vorderkante an, um den Fußboden nicht zu verkratzen.

Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich anderenfalls an eine Elektrofachkraft.

- Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

- Achten Sie darauf, elektrische Bauteile (wie Netzstecker, Netzkabel und Kompressor) nicht zu beschädigen. Wenden Sie sich an den autorisierten Kundendienst oder einen Elektriker, um die elektrischen Bauteile auszutauschen.

- Das Netzkabel muss unterhalb des Netzsteckers verlegt werden.

- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie stets am Netzstecker.

Verwendung

WARNUNG! Es besteht Verletzungs-, Verbrennungs-, Stromschlag- und Brandgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Stellen Sie keine elektrischen Geräte (z. B. Eisbereiter) in das Gerät, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen. Er enthält Isobutan (R600a), ein Erdgas mit einem

hohen Grad an Umweltverträglichkeit. Dieses Gas ist brennbar.

• Wird der Kältekreislauf beschädigt, stellen Sie bitte sicher, dass es keine Flammen und Zündquellen im Raum gibt. Belüften Sie den Raum.
• Stellen Sie keine heißen Gegenstände auf die Kunststoffteile des Geräts.
• Bewahren Sie keine entzündbaren Gase und Flüssigkeiten im Gerät auf.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Berühren Sie nicht den Kompressor oder den Kondensator. Sie sind heiß.

Innenbeleuchtung

- Der in diesem Gerät verwendete Lampentyp eignet sich nicht zur Raumbeleuchtung.

Reinigung und Pflege

WARNUNG! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Der Kältekreis des Gerätes enthält Kohlenwasserstoffe. Das Gerät muss von einer qualifizierten Fachkraft gewartet und nachgefüllt werden.
• Prüfen Sie regelmäßig den Wasserabfluss des Geräts und reinigen Sie ihn gegebenenfalls. Bei verstopftem Wasserabfluss sammelt sich das Abtauwasser am Boden des Geräts an.

Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

• Entfernen Sie die Tür, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

• Der Kältekreislauf und die Isolierungsmaterialien dieses Gerätes sind ozonfreundlich.
  • Die Isolierung enthält entzündliches Gas. Für Informationen zur korrekten

BETRIEB

Einschalten des Geräts

Stecken Sie den Stecker in die Netzsteckdose.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position „O“.

Temperaturregelung

Die Temperatur wird automatisch geregelt.

Bedienen Sie das Gerät wie folgt:

• Drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen.
• Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.

Eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

ERSTE INBETRIEBNAHME

Reinigen des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen.

TÄGLICHER GEBRAUCH

Entsorgung des Gerätes wenden Sie sich an Ihre kommunale Behörde.
- Achten Sie darauf, dass die Kühleinheit in der Nähe des Wärmetauschers nicht beschädigt wird.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Geräts von verschiedenen Faktoren abhängt:

• Raumtemperatur
• Häufigkeit des Türöffnens
• Menge der eingelagerten Lebensmittel
• Standort des Geräts.

Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Reifbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch.

ACHTUNG! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da diese die Oberfläche beschädigen.

WARNUNG! Siehe Kapitel "Sicherheitshinweise".

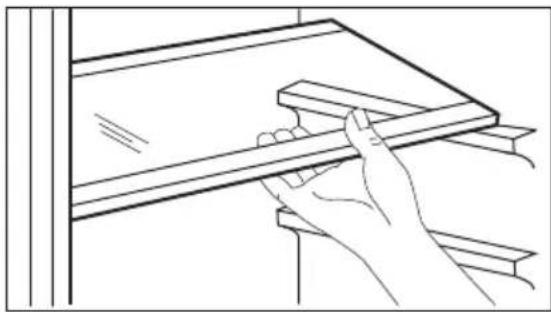

Verstellbare Ablagen

Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschiedene Möglichkeiten für das Einsetzen der Ablagen bieten.

Die Glasablage über der Gemüseschublade sollte jedoch nicht verstellt werden, um eine korrekte Luftzirkulation zu gewährleisten.

TIPPS UND HINWEISE

Normale Betriebsgeräusche

Folgende Geräusche sind während des normalen Gerätebetriebs normal:

• Ein leichtes Gurgeln und Blubbern, wenn das Kältemittel durch die Leitungen gepumpt wird.
• Ein Surren und ein pulsierendes Geräusch vom Kompressor, wenn das Kältemittel durch die Leitungen gepumpt wird.
• Ein plötzliches Knackgeräusch aus dem Geräteinneren, verursacht durch thermische Ausdehnung (eine natürliche und nicht gefährliche physikalische Erscheinung).
• Leises Klicken des Temperaturreglers, wenn sich der Kompressor ein- oder ausschaltet.

Energiespartipps

- Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als notwendig.

Positionierung der Türablagen

Die Türablagen können in verschiedener Höhe positioniert werden; damit ermöglichen sie das Lagern verschieden großer Lebensmittelpackungen.

1. Ziehen Sie die Ablage langsam in Pfeilrichtung, bis sie sich löst.
2. Setzen Sie die Ablage in der gewünschten Höhe wieder ein.

- Wenn die Umgebungstemperatur hoch ist, der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglicht.

Hinweise für die Kühlung frischer Lebensmittel

So erzielen Sie die besten Ergebnisse:

• Legen Sie keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank.
• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn sie stark riechen.
• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

Hinweise für die Kühlung

Tipps:

• Fleisch (alle Sorten): Wickeln Sie Fleisch in geeignetes Material und legen Sie dieses auf die Glasablage über der Gemüseschublade. Lagern Sie Fleisch höchstens 1 - 2 Tage.
• Gekochte Lebensmittel, kalte Gerichte: Decken Sie die Speisen ab und ordnen Sie sie auf einer beliebigen Ablage ein.
• Obst und Gemüse: Gründlich reinigen und in der speziellen Schublade aufbewahren. Bananen, Kartoffeln,

REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel "Sicherheitshinweise".

Allgemeine Warnhinweise

ACHTUNG! Ziehen Sie vor jeder Wartungsmaßnahme immer den Netzstecker aus der Steckdose.

Dieses Gerät enthält Kohlenwasserstoffe in seinem Kältekreislauf. Aus diesem Grund dürfen die Wartung und das Nachfüllen ausschließlich durch autorisiertes Fachpersonal erfolgen.

Das Zubehör des Geräts und die Innenteile eignen sich nicht für die Reinigung im Geschirrspüler.

Regelmäßige Reinigung

ACHTUNG! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Geräts und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen.

Zwiebeln und Knoblauch sollten im Kühlschrank nicht unverpackt aufbewahrt werden.

• Butter und Käse: Diese sollten stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben.
• Flaschen: Sie sollten mit Deckel in der Flaschenablage in der Tür oder im Flaschenhalter (falls vorhanden) aufbewahrt werden.

ACHTUNG! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

ACHTUNG! Wenn Sie das Gerät verschieben möchten, heben Sie es bitte an der Vorderkante an, um den Fußboden nicht zu verkratzen.

Das gesamte Gerät muss regelmäßig gereinigt werden:

1. Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
2. Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen, um zu gewährleisten, dass diese sauber und frei von Fremdkörpern sind.
3. Spülen und trocknen Sie diese sorgfältig ab.
4. Reinigen Sie den Kondensator und den Kompressor auf der Geräterückseite, falls diese zugänglich sind, mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

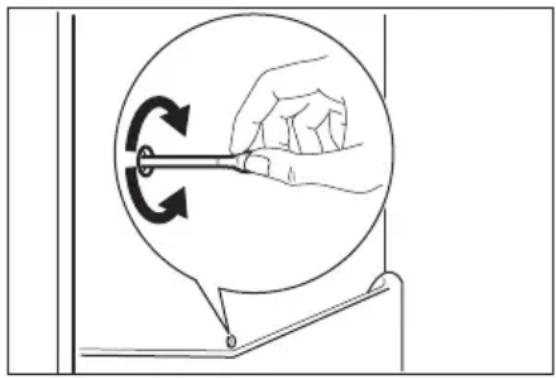

Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei jedem Anhalten des Kompressors automatisch

vom Verdampfer des Kühlschranks entfernt. Das Tauwasser sammelt sich in einer Auffangrinne und läuft durch eine Abflussöffnung in einen speziellen Behälter an der Rückseite des Geräts über dem Kompressor, wo es verdampft.

Reinigen Sie deshalb regelmäßig die Abflussöffnung in der Mitte der Auffangrinne an der Rückwand des Kühlraums, damit das Tauwasser nicht überläuft und auf die gelagerten Lebensmittel tropft.

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

Was tun, wenn ...

Störung Mögliche Ursache Abhilfe
Das Gerät funktioniert nicht. Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein.
Der Netzstecker wurde nicht	richtig in die Steckdose ges- teckt.	Stecken Sie den Netzstecker korrekt in die Steckdose.
Es liegt keine Spannung an	der Steckdose an.	Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an eine Elektrofachkraft.
Das Gerät erzeugt Geräu-sche.	Unebenheiten im Boden wur-den nicht ausgeglichen.	Kontrollieren Sie, ob das Ger-ät stabil steht.
Die Lampe funktioniert nicht. Die Lampe befindet sich im Standby-Modus.		Schließen und öffnen Sie die Tür.

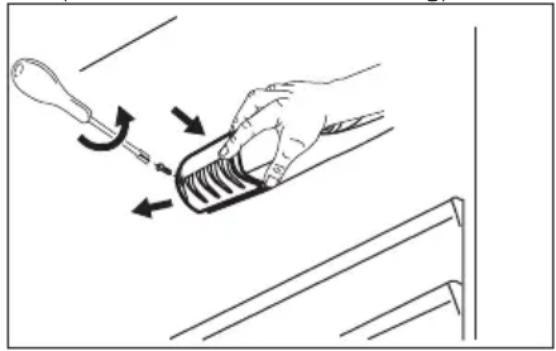

	Die Lampe ist defekt. Siehe hierzu „Austauschen der Lampe“.
Störung Mögliche Ursache Abhilfe
Der Kompressor arbeitet ständig.	Die Temperatur ist nicht richtig eingestellt.	Siehe Kapitel „Betrieb“.
Es wurden viele Lebensmittel	gleichzeitig zum Einfrieren eingelegt.	Warten Sie einige Stunden und prüfen Sie dann die Temperatur erneut.
Die Raumtemperatur ist zu	hoch.	Siehe Klimaklasse auf dem Typenschild.
In das Gerät eingelegte Lebensmittel	waren noch zu warm.	Lassen Sie die Lebensmittel vor dem Einlagern auf Raumtemperatur abkühlen.
	die Tür ist nicht richtig geschlossen.	Siehe „Schließen der Tür“.
Wasser fließt an der Rückwand des Kühlschranks hi-nunter.	Während des automatischen Abtauprozesses schmilzt Reif auf der Rückwand.	Dies ist normal.
Wasser fließt in den Kühls-chrank.	der Wasserablauf ist ver-stopft.	Reinigen Sie den Wassera-blauf.
	die eingelagerten Lebensmittel verhindern, dass das Wasser zum Wassersammler fließt.	Stellen Sie sicher, dass die Lebensmittel nicht die Rück-wand berühren.
Wasser läuft auf den Boden. Der Tauwasserablauf ist nicht mit der Verdampferschale über dem Kompressor verbunden.		Verbinden Sie den Tauwas-serablauf mit der Verdamp-ferschale.
Die Tür ist nicht richtig aus-gerichtet oder berührt das Belüftungsgitter.	Das Gerät ist nicht ausger-ichtet.	Siehe hierzu „Ausrichten des Gerätes“.
Die Temperatur im Gerät ist zu hoch/niedrig.	der Temperaturregler ist nicht richtig eingestellt.	Stellen sie eine höhere/niedri-gere Temperatur ein.
	die Tür ist nicht richtig geschlossen.	Siehe „Schließen der Tür“.
	die Temperatur der zu küh-lenden Lebensmittel ist zu hoch.	Lassen Sie die Lebensmittel auf Raumtemperatur abküh-len, bevor Sie sie in das Ger-ät stellen.
	Es wurden zu viele Lebens-mittel gleichzeitig eingelegt.	Legen Sie weniger Lebens-mittel gleichzeitig ein.
	Die Tür wurde zu häufig geöffnet.	Öffnen Sie die Tür nur, wenn es notwendig ist.
	Die Kaltluft zirkuliert nicht im Gerät.	Kaltluftzirkulation im Gerät sicherstellen.

Bitte wenden Sie sich an den nächsten autorisierten Kundendienst, wenn alle genannten Abhilfemaßnahmen nicht zum gewünschten Erfolg führen.

Austauschen der Lampe

Ziehen Sie den Netzstecker aus der Steckdose.

1. Lösen Sie die Schraube an der Lampenabdeckung.
2. Nehmen Sie die Lampenabdeckung ab (siehe hierzu die Abbildung).

1. Ersetzen Sie die alte Lampe durch eine Lampe mit der gleichen Leistung (die maximal erlaubte Leistung steht auf der Lampenabdeckung), die speziell für Haushaltsgeräte vorgesehen ist.
2. Bringen Sie die Lampenabdeckung an.
3. Ziehen Sie die Schraube an der Lampenabdeckung fest.
4. Stecken Sie den Netzstecker in die Steckdose.
5. Öffnen Sie die Tür. Prüfen Sie, ob die Lampe brennt.

Schließen der Tür

1. Reinigen Sie die Türdichtungen.
2. Stellen Sie die Tür nach Bedarf ein. Siehe die Montageanleitung.
3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Wenden Sie sich an einen autorisierten Kundendienst.

MONTAGE

WARNUNG! Siehe Kapitel "Sicherheitshinweise".

Aufstellung

Installieren Sie dieses Gerät in einem trockenen, gut belüfteten Raum, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typenschild des Geräts angegeben ist.

Klima-klasse	Umgebungstemperatur
SN +10 °C bis +32 °C
N +16 °C bis +32 °C
ST +16 °C bis + 38 °C
T +16 °C bis +43 °C

Bei einigen Modellen können Funktionsstörungen auftreten, wenn sie außerhalb dieses Temperaturbereichs betrieben werden. Der ordnungsgemäße Betrieb wird nur innerhalb des angegebenen Temperaturbereichs gewährleistet. Bei Fragen zum Aufstellungsort des Geräts wenden Sie sich an den Verkäufer, unseren Kundendienst oder nächstgelegenen autorisierten Service-Partner.

Hintere Distanzstücke

Die beiden Distanzstücke befinden sich im Beutel mit den Unterlagen.

1. Lösen Sie die Schraube.
2. Setzen Sie das Distanzstück unter der Schraube ein.
3. Drehen Sie das Distanzstück in die richtige Position.
4. Ziehen Sie die Schrauben wieder fest.

Ausrichten

Bei der Aufstellung des Geräts ist dieses waagerecht auszurichten. Dies lässt sich mit zwei Schraubfüßen am vorderen Sockel des Gerätes erreichen.

Es muss möglich sein, das Gerät von der

Hauptstromversorgung zu trennen; daher sollte der Netzstecker nach der Montage leicht zugänglich sein.

Das Gerät sollte in ausreichendem Abstand von Wärmequellen wie Heizungen, Boilern, direkter Sonneneinstrahlung usw. aufgestellt werden. Vergewissern Sie sich, dass Luft an der Rückseite des Gehäuses frei zirkulieren kann. Um einen einwandfreien Betrieb sicherzustellen, sollte der Abstand zwischen der Oberseite des Gehäuses und dem Hängeschrank mindestens 100 mm betragen, wenn das Gerät unter einem Hängeschrank aufgestellt wird. Allerdings sollte die Aufstellung des Geräts unter einem Hängeschrank nach Möglichkeit vermieden werden. Die ordnungsgemäße waagrechte Ausrichtung des Gerätes kann mithilfe eines oder mehrerer verstellbarer Füße am Sockel des Gehäuses erfolgen.

Wechseln des Türanschlags

WARNUNG! Vor der Durchführung von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen.

ACHTUNG! Die nachfolgend beschriebenen Schritte sollten von mindestens zwei Personen durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.

1. Neigen Sie das Gerät vorsichtig auf seine Rückseite, sodass der Kompressor den Boden nicht berührt.

2. Schrauben Sie beide Schraubfüße ab.

1. Lösen Sie die Schrauben des unteren Türscharniers.

2. Nehmen Sie die Gerätetür ab, indem Sie sie vorsichtig nach unten ziehen.

3. Schrauben Sie den Stift des oberen Türscharniers ab und schrauben Sie ihn

an der gegenüberliegenden Seite wieder an.

1. Hängen Sie die Gerätetür in den Stift des oberen Scharniers ein.
2. Entfernen Sie das untere Scharnier. Stecken Sie es in Pfeilrichtung auf den Stift.
3. Lösen Sie die Schraube und bringen Sie sie an der gegenüberliegenden Seite wieder an.
4. Bringen Sie das untere Scharnier auf der gegenüberliegenden Seite an, ohne die Position der Tür zu ändern.
5. Drehen Sie die Schraube in die freie Öffnung auf der gegenüberliegenden Seite sowie die beiden Schraubfüße ein.
6. Entfernen Sie den Griff und bringen Sie ihn an der gegenüberliegenden Seite an.

ACHTUNG! Rücken Sie das Gerät wieder an die richtige Stelle, und richten Sie es waagerecht aus. Warten Sie mindestens vier Stunden, bevor Sie es wieder an die Stromversorgung anschließen.

Führen Sie eine Endkontrolle durch, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind;
  • Die Magnetdichtung am Gerät anliegt.
  • Die Tür ordnungsgemäß öffnet und schließt.
  Bei niedrigen Umgebungstemperaturen (z. B. im Winter) kann es vorkommen, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall ab, bis sich die Dichtung allmählich anpasst. Wenden Sie sich bitte an den nächsten autorisierten Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selber durchführen möchten. Ein autorisierter Kundendiensttechniker wird die Türen dann auf Ihre Kosten umbauen.

TECHNISCHE DATEN

Technische Daten

Höhe mm 850
Breite mm 595
Tiefe mm 635
Spannung Volt 230 - 240
Frequenz Hz 50

Die technischen Daten befinden sich auf dem Typenschild auf der Außen- oder

Elektrischer Anschluss

• Kontrollieren Sie vor der ersten Benutzung des Geräts, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät muss geerdet sein. Zu diesem Zweck ist der Netzstecker mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät gemäß den geltenden Vorschriften von einem qualifizierten Elektriker erden.
• Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshinweise.
• Das Gerät entspricht den EWG-Richtlinien.

Innenseite des Geräts sowie auf der Energieplakette.

WARRANTY / CUSTOMER SERVICE

GARANTIEBEDINGUNGEN / KUNDENDIENST

Für jedes Produkt gewähren Wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).

Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Recyceln Sie Materialien mit dem Symbol 🌐. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol ✉nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Für die Schweiz:

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern.

Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.erecycling.ch

TABLE DES MATIÈRES

GARANTIEBEDINGUNGEN / KUNDENDIENST

Für jedes Produkt gewähren Wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).

Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

GARANTIEBEDINGUNGEN / KUNDENDIENST

Für jedes Produkt gewähren Wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).

Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

GARANTIEBEDINGUNGEN / KUNDENDIENST

Für jedes Produkt gewähren Wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).

Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

9245 Oberbüren 3172 Niederwangen-Bern

Tel. [phone] Tel. [phone]

Schneckelerstrasse 1

4414 Füllinsdorf

Tel. [phone]

Hyper-Fust Romanel Centre

1032 Romanel-sur-Lausanne

Tél. [phone]

Dipl. Ing. FUST AG

Kantonsstrasse 79

3931 Visp-Eyholz

Tel. [phone] Tel. [phone]

Ing. dipl. FUST SA

Via Campagna 1

6512 Giubiasco-Bellinzona

Dipl. Ing. FUST AG

Raschärenstrasse 35

7000 Chur

Tel. [phone]

Dipl. Ing FUST AG

Mythen-Center

6430 Schwyz

Tel. [phone]

Dipl. Ing. FUST AG

Im Jelmoli, Seidengasse 1

8004 Zürich

Tel. [phone]

Dipl. Ing. FUST AG

Badenerstrasse 109

8004 Zürich

Tel. [phone]

Dipl. Ing. FUST AG

Oberhofstrasse 28

6020 Emmenbrücke

Tel. [phone]

Ing. dipl. FUST SA

Rue de Rive 3

1204 Genève

Tél. [phone]
