BEDIENUNGSANLEITUNG KA 2004 Rommelsbacher

ElektroHausgeräte GmbH

D Bedienungsanleitung
GB Instruction manual
F Mode d'emploi

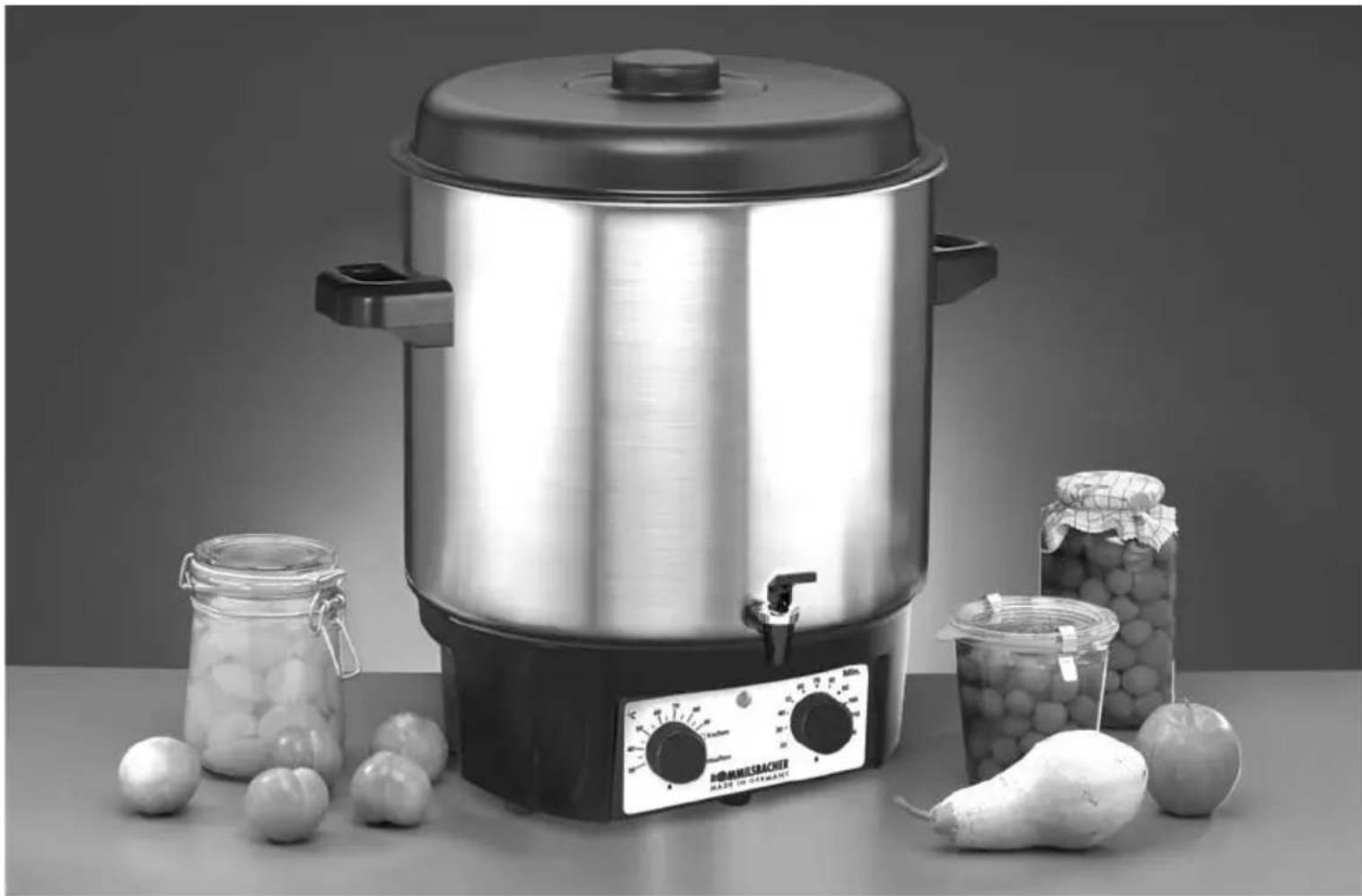

Wir freuen uns, dass Sie sich für den Rommelsbacher Einkochautomaten entschieden haben und bedanken uns für Ihr Vertrauen. Damit Sie viel Freude daran haben, bitten wir Sie, die nachfolgenden Hinweise sorgfältig zu beachten, diese Bedienungsanleitung gut aufzubewahren und an den jeweiligen Benutzer weiterzugeben. Vielen Dank.

Für Ihre Sicherheit

Überprüfen Sie, ob die Angabe auf dem Typenschild mit Ihrer Netzspannung übereinstimmt. • Nur an Wechselstrom anschließen.

Verwenden Sie das Gerät nur für den hier beschriebenen Gebrauch, ein unsachgemäßer • Gebrauch führt zum Verlust des Garantieanspruchs.

Das Gerät wird während der Benutzung heiß. Bitte achten Sie darauf, dass Sie keine heißen • Geräteteile berühren und das Anschlusskabel, auch die von anderen Elektrogeräten, davon ferngehalten werden. Das Anschlusskabel muss während des Betriebs vollständig abgewickelt sein.

- Stellen Sie das Gerät auf eine stabile, ebene und freie Fläche, nicht auf heiße Oberflächen oder in die Nähe von offenen Gasfl ammen. Transportieren Sie das Gerät nicht im heißen Zustand. Ziehen Sie den Netzstecker bei Störungen während des Betriebs, vor jeder Reinigung und • nach jedem Gebrauch.

Tauchen Sie das Gerät nie in Wasser, schützen Sie auch die Zuleitung vor Feuchtigkeit. Der Einkochautomat ist nur für den hauswirtschaftlichen Gebrauch und nicht für den gewerblichen Einsatz geeignet.

Ist das Gerät oder die Anschlussleitung beschädigt, sofort den Netzstecker ziehen!• Unsere Elektrogeräte entsprechen den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften oder durch unseren Werkskundendienst durchgeführt werden. Durch unsachgemäße Reparatur können erhebliche Gefahren für den Benutzer entstehen. Kinder und Personen mit Einschränkungen im physischen, sensorischen oder geistigen • Bereich dürfen ohne adäquate Aufsicht bzw. entsprechende fachkundige Anleitung und Sicherheitseinweisung dieses Gerät nicht bedienen.

- Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. - Dieses Gerät keinesfalls über eine externe Zeitschaltuhr oder ein separates Fernwirksystem betreiben.

Allgemeines

Der Einkochautomat ist vielseitig verwendbar, nicht nur zum Einkochen, sondern auch zum Kochen, Erwärmen, Erwärmen im Wasserbad, Zubereiten von heißen Getränken, Blanchieren von Gemüse, etc. Dicke, zum Anbrennen neigende Speisen müssen langsam unter ständigem Rühren erwärmt werden. Sollte Ihr Gerät einmal leerkochen, verhindert ein zusätzlicher Trockengehschutz eine Überhitzung. Lassen Sie das Gerät in diesem Fall gut abkühlen, bevor wieder Wasser nachgefüllt wird, sonst besteht Verbrühlungsgefahr durch Dampfbildung, außerdem kann bei den emallierten Geräten die Oberfläche beschädigt werden.

Beim ersten Gebrauch kann Geruch entstehen, der sich nach kurzer Betriebsdauer verliert. Aus hygienischen Gründen sollten Sie vor dem ersten Gebrauch das Gerät mit ca. 5 Liter Wasser - Temperaturwähler auf „Entsaften“ stellen - einmal auskochen.

Fassungsvermögen

Der Einkochautomat fasst 27 Liter. Der Flüssigkeitsstand darf bis maximal 4 cm unter den oberen Rand reichen.

Wichtige Hinweise zum Gebrauch des Gerätes

• Vor dem ersten Gebrauch die Innenseite des Behälters sorgfältig reinigen.
  • Vor dem Einschalten immer Wasser einfüllen.
• Behälter nicht überfüllen, maximal bis 4 cm unterhalb des Behälterrandes, bei Überfüllung kann heiße Flüssigkeit herausspritzen.
• Durch austretenden Dampf besteht Verbrühungsgefahr. Achtung: Das Gerät wird während des Betriebes heiß, fassen Sie es deshalb nur an den Grif-• fen an und transportieren Sie es nur im kalten Zustand.

Temperaturregelung/Thermostateinstellung

Das Gerät ist mit einem Präzisions-Thermostat (Kapillarrohr-Regler) ausgestattet. Der Thermostat ist von ca. 30°C bis zum Kochpunkt stufenlos einstellbar. Ein zusätzliches Thermometer ist nicht erforderlich. Die eingestellte Temperatur wird automatisch geregelt wie folgt:

Bei Geräten ohne Zeitschaltuhr ist die gewählte Temperatur erreicht, wenn die während des Aufheizens leuchtende Kontrolllampe zum ersten Mal erlischt. Erst ab diesem Zeitpunkt zählt die in den Einkochtabellen und Kochbüchern angegebene Einkochzeit.

Bei Geräten mit Zeitschaltuhr ist dieser Ablauf automatisiert, d.h. wenn die eingestellte Temperatur erreicht ist, beginnt die Uhr zu laufen. Nach Ablauf der eingestellten Zeit wird das Gerät automatisch abgeschaltet. Die Kontrolllampe zeigt hier den Betrieb des Gerätes unabhängig vom Thermostat an. In Betriebsstellung „Entsaften“ läuft die Uhr nicht.

Für den Entsafterbetrieb besitzt das Gerät eine spezielle Einstellung, die eine durchgehende Beheizung gewährleistet.

Am Ende der Betriebszeit und bei Betriebsunterbrechung den Temperaturwähler zurück auf Aus-Position stellen und den Netzstecker ziehen.

Hinweise für den Kochbetrieb

Die Kochtemperatur des Wassers ist vom Luftdruck bzw. von der örtlichen Höhenlage des Standortes abhängig.

Wird der Thermostat am Gerät zu hoch eingestellt, heizt das Gerät ständig, d.h. es entsteht starke Dampfbildung, Wasserverlust im Gerät und außerdem wird Energie vergeudet.

Sie können die richtige Kochpunkteinstellung an Ihrem Gerät leicht herausfinden, wenn Sie wie folgt vorgehen:

1. Temperaturwähler im Uhrzeigersinn nach rechts bis zur Koch-Markierung drehen.

2. Kochpunkt des Wassers abwarten.

3. Temperaturwähler langsam etwas nach links drehen bis, bei Geräten ohne Zeitschaltuhr, die Kontrolllampe erlischt, bzw. bei Geräten mit Uhr, der Regler hörbar schaltet.

Nach kurzer Zeit schaltet der Regler die Heizung wieder ein.

Entsaften

Der Kochautomat eignet sich bei Verwendung des Entsafteraufsatzes, den Sie im Fachhandel unter der Typenbezeichnung EA 1803 bzw. EA 2003/E (Edelstahl) erwerben können, auch hervorragend zum Entsaften.

A) Modelle ohne Zeitschaltuhr

Arbeitsabfolge in Kürze

1) Einkochen

a) Einlegerost einsetzen

b) Vorbereitete Gläser oder Flaschen hineinstellen

c) Wasser einfüllen

d) Deckel aufsetzen

e) Stecker in die Steckdose stecken

f) Temperatur wählen

g) Kontrolllampe leuchtet, das Gerät heizt

h) Erstes Erlöschen der Kontrolllampe bedeutet, dass die gewählte Temperatur erreicht ist, jetzt beginnt die Garzeit. Die Temperatur wird automatisch gehalten.

i) Stellen Sie nach Beendigung des Kochvorganges den Temperaturwähler auf Aus-Position und ziehen Sie den Stecker.

2) Entsaften (Entsafteraufsatz im Fachhandel erhältlich)

a) Mindestens 6 Liter Wasser einfüllen

b) Passring und Entsafter gemäß Anleitung auf das Gerät setzen

c) Zum Entsaften vorbereitete Lebensmittel in den Fruchtkorb geben

d) Deckel aufsetzen

e) Stecker in die Steckdose stecken
f) Temperaturwähler auf Entsaften stellen
g) Kontrolllampe leuchtet, das Gerät heizt
h) Achtung: Füllen Sie vor jedem weiteren Entsaftungsvorgang Wasser ein.
i) Stellen Sie bei Betriebsende den Temperaturwähler auf O und ziehen Sie den Stecker.

B) Modelle mit Zeitschaltuhr (Einkochvollautomaten)

Diese Modelle sind zusätzlich mit einer elektrischen Synchron-Zeitschaltuhr ausgestattet und bieten Ihnen damit die Möglichkeit, die Einkochzeit automatisch zu beenden. Diese Zeitschaltuhr hat 2 Betriebsarten:

1. Dauerbetriebsstufe (Schalter nach links entgegen dem Uhrzeigersinn gedreht)

In der Dauerbetriebsstufe schaltet die Zeitschaltuhr nicht automatisch ab. Diese Schaltstellung benötigen Sie zum Entsaften oder wenn Sie Speisen oder Getränke länger als 2 Stunden warm halten möchten.

2. Automatikbereich, stufenlos einstellbare Zeit von 20 - 120 Minuten (Schalter nach rechts im Uhrzeigersinn gedreht)

Beim vollautomatischen Einkochen stellen Sie den Temperaturwähler auf die entsprechende Temperatur gemäß der Einkochtabelle. Stellen Sie dann die Zeitschaltuhr auf die gewünschte Einkochzeit. Nun beginnt der automatische Einkochvorgang, die Betriebskontrolllampe

leuchtet. Erst wenn die eingestellte Temperatur erreicht ist, wird die Zeitschaltuhr automatisch in Betrieb gesetzt und läuft in der eingestellten Zeit zurück (d.h. die Aufheizzeit zählt nicht mit). Die verbleibende Einkochzeit kann jederzeit am Drehschalter abgelesen werden. Nach Ablauf der Einkochzeit schaltet das Gerät automatisch ab.

Arbeitsabfolge in Kürze

1) Einkochen

wie vor, jedoch nach der Wahl der Temperatur (f):

- Zeitschaltuhr auf gewünschte Einkochzeit stellen.

- die Kontrolllampe zeigt den Betrieb der Zeitschaltuhr (nicht den Heizbetrieb!) an.

- der Einkochvorgang läuft automatisch ab, am Ende der Garzeit schaltet das Gerät ab.

2) Entsaften

wie vor, jedoch nach der Wahl der Stufe Entsaften (f):

• Zeitschaltuhr auf Dauerbetrieb stellen
• die Kontrolllampe zeigt den Betrieb der Zeitschaltuhr (nicht den Heizbetrieb!) an.
• stellen Sie bei Betriebsende beide Schalter auf O und ziehen Sie den Stecker.

Vor dem Reinigen immer den Netzstecker ziehen, dann den Topf außen und innen mit einem feuchten Lappen reinigen. Eventuell auftretende Kalkrückstände von Zeit zu Zeit mit Essigwasser oder handelsüblichem Entkalker beseitigen und das Gerät anschließend mit klarem Wasser auskochen. Dies ist erforderlich, da eine Kalkschicht die Heizleistung bzw. Temperatursteuerung beeinfl ussen kann. Tauchen Sie das Gerät nie in Wasser und verwenden Sie keine Dampfstrahlgeräte. Sorgen Sie dafür, dass auch von unten kein Wasser oder Dampf eindringen kann. Verwenden Sie niemals Scheuermittel, Stahlwolle oder scharfe, kratzende Gegenstände.

Ablaufhahn

Das Modell mit Ablaufhahn ist identisch zu bedienen, zusätzlich können Sie jedoch Flüssigkeiten durch den Ablaufhahn entnehmen. Bei der Zubereitung dickfl üssiger Speisen empfehlen wir, den Hahnanschluss im Innern des Gerätes z.B. mit einem Stopfen abzudichten, um ein Verstopfen des Ablaufhahns zu vermeiden. Von Zeit zu Zeit sollte der Hahn unterhalb des Knebels aufgeschraubt und mit heißem Wasser, dem Spülmittel zugesetzt werden kann, gereinigt werden. Beim Zusammenbau die Verschraubung nur handfest anziehen, da sonst Flüssigkeit nachlaufen kann.

Wissenswertes zum Einkochen

Vorab sei gesagt, gegenüber Omas Einkochregeln hat sich nichts geändert! Einkochen bedeutet Sterilisieren des Einmachgutes ohne chemische Konservierungsstoffe. Die erzeugte, gleichmäßige Hitze tötet die im Einmachgut vorhandenen Keime, gleichzeitig wird durch den entstehenden Unterdruck das Einmachglas keimfrei und luftdicht verschlossen.

Nur... der Einkoch-Kessel ist nicht mehr derselbe wie zu Omas Zeiten! Einkochautomaten bringen viele Erleichterungen, die Oma auch gerne gehabt hätte!

Doch zum Einkochen selbst

Gute Vorbereitung und Sauberkeit sind aus Haltbarkeitsgründen oberstes Gebot. Obst und Gemüse sollten von guter Qualität sein, frisch und ausgereift.

Obst und Gemüse gut waschen und abtropfen lassen.

Grüne Bohnen und Erbsen sind haltbarer, wenn sie vorher blanchiert werden.

Gläser, Dosen, Flaschen und Verschlüsse sorgfältig mit heißem Spülwasser reinigen, klar nachspülen und auf einem sauberen Tuch abtropfen lassen.

Gefäße auf anhaftende Reste und Beschädigungen prüfen.

Verschlüsse bis zum Gebrauch in klarem Wasser liegen lassen.

Keine porösen, beschädigten und überdehnten Gummiringe und Gummikappen verwenden. Gefäße bis 2 cm unter den Rand füllen; bei breiartigem Einmachgut (Apfelmus etc.) 3 - 4 cm Rand lassen. Die neuen Weck-Gläser können höher gefüllt werden, bitte beachten Sie die Hinweise beim Gläserkauf.

Bei Wurst aller Art Gefäße zu 3/4 füllen.

Gefäße mit Schraub-, Spannverschlüssen oder Klammern fest verschließen.

Flaschen sofort nach Beendigung der Sterilisierzeit verschließen.

Gläser immer auf den Einlegerost stellen, dadurch wird eine gute Zirkulation des Kochwassers unter und zwischen den Einkochgläsern und deren schnellere Erhitzung erreicht.

Es können unterschiedlich hohe Gläser verwendet werden.

Die Gläser sollten zu 2/3 bis 3/4 im Wasser stehen; bei zwei Lagen Gläser gilt dies für die obere Lage. Keine Sorge, die unteren Gläser, die dann ganz unter Wasser sind, sind durch Einkochring und Federklammern so gut abgedichtet, dass kein Kochwasser von außen eindringen kann.

Die Temperatur des im Topf eingefüllten Wassers sollte immer der Temperatur des Gläserinhalts entsprechen, damit die Erhitzung gleichmäßig vor sich geht. Zu Gläsern mit kaltem Inhalt also kaltes Wasser, zu Gläsern mit heißem Inhalt (z.B. wenn das Einkochgut vorgekocht wurde) entsprechend heißes Wasser einfüllen.

Der Deckel aus lebensmittelgerechtem, kochfestem Kunststoff ist gewölbt. Die Gläser können in die Wölbung des Deckels hineinragen, solange dieser noch gut rundum auf dem Rand des Topfes aufl liegt und kein Dampf entweichen kann. Beachten Sie aber trotzdem, dass genügend Wasser im Topf ist und die oberen Gläser noch zu 3/4 im Wasser stehen.

Die Einkochtemperatur und -zeit können Sie der nachfolgenden Tabelle sowie aus handelsüblichen Kochbüchern entnehmen.

Die Aufheizzeit zählt nicht zur Einkochzeit, diese beginnt erst, wenn die gewählte Temperatur erreicht ist!

Bei einer Einstellung unterhalb des Kochpunktes erlischt bei Geräten ohne Zeitschaltuhr die Kontrolllampe, bei Geräten mit Uhr beginnt die Zeit abzulaufen. Sie erkennen den Kochbetrieb an der starken Dampfentwicklung.

Nach Ablauf der Einkochzeit Gläser entnehmen. Klammern und sonstige Deckelhalterungen bis zur vollständigen Abkühlung auf den Gläsern belassen. Dosen sofort in kaltes Wasser legen. Es ist zweckmäßig, die Gläser, Dosen, etc. mit Datum und einer Inhaltsangabe zu beschriften. Eingemachtes bewahrt man am besten trocken, kühl und dunkel auf.

Entleeren Sie das Kochwasser erst wenn es abgekühlt ist, dadurch schonen Sie bei den emailierten Töpfen die Oberfl äche.

Sonderzubehör Entsafteraufsatz

Mit dem Entsafteraufsatz (Type EA 1803 oder EA 2003/E) können Sie Ihren Kochautomaten jederzeit zu einem Saftgewinner ausbauen. Sollte Ihr Fachhändler keinen Entsafteraufsatz vorrätig haben, nehmen Sie bitte direkt mit uns Kontakt auf (Adressdaten siehe Rückseite).

Einkochtabelle (Angaben sind als Richtwerte zu verstehen)

Obst
Johannisbeeren 85°C	20	Min.
Apfelmus 90°C 30 Min.
Birnen 90°C 30 Min.
Erdbeeren 75°C 25 Min.
Heidelbeeren 85°C 25 Min.
Himbeeren 80°C 30 Min.
Kirschen 80°C 30 Min.
Mirabellen 90°C 30 Min.
Pfirsiche	90°C	30 Min.
Aprikosen 90°C 30 Min.
Reineclauden	90°C 30 Min.
Rhabarber	Kochen	30 Min.
Stachelbeeren	80°C 30 Min.
Zwetschgen	90°C 30 Min.
Gemüse
Blumenkohl	Kochen	90 Min.
Bohnen	Kochen	120 Min.
Dicke Bohnen	Kochen	90 Min.
Erbsen	Kochen	120 Min.
Essig-Gurken	90°C	30 Min.
Karotten	Kochen	90 Min.
Kohlrabi	Kochen	90 Min.
Kürbis	90°C	30 Min.
Rosenkohl	Kochen	120 Min.
Spargel	Kochen	120 Min.
Wirsing	Kochen	120 Min.
Tomaten	90°C	30 Min.
Fleisch
Bratenstück, vorgebraten	Kochen	75 Min.
Gulasch, angebraten	Kochen	75 Min.
Wild, Geflügel, angebraten	Kochen	75 Min.
Schnitzel, Koteletts, angebraten	Kochen	75 Min.
Wurstmasse	Kochen	120 Min.

Service und Garantie

(gültig nur innerhalb der BRD)

Sehr geehrter Kunde,

ca. 95% aller Reklamationen sind leider auf Bedienungsfehler zurück zu führen und könnten ohne Probleme behoben werden, wenn Sie sich telefonisch mit unserer für Sie eingerichteten Service-Telefonnummer in Verbindung setzen. Wir bitten Sie daher, bevor Sie Ihr Gerät an Ihren Händler zurückgeben, diese Telefonnummer anzuwählen. Hier wird Ihnen, ohne dass Sie Wege auf sich nehmen müssen, schnell geholfen.

Die Rommelsbacher ElektroHausgeräte GmbH gewährt Ihnen, dem privaten Endverbraucher, auf die Dauer von zwei Jahren ab Kaufdatum eine Qualitätsgarantie für die in Deutschland gekauften Produkte. Die Garantiefrist wird durch spätere Weiterveräußerung, durch Reparaturmaßnahmen oder durch Austausch des Produktes weder verlängert, noch beginnt sie von neuem.

Unsere Produkte werden mit größtmöglicher Sorgfalt hergestellt. Beachten Sie bitte folgende Vorgehensweise, wenn Sie trotzdem einen Mangel feststellen:

1. Rufen Sie bitte zuerst den Rommelsbacher Kundenservice unter Telefon [phone] an und beschreiben Sie den festgestellten Mangel. Wir sagen Ihnen dann, wie Sie weiter mit Ihrem Gerät verfahren sollen.

2. Sollte kein Bedienungsfehler oder ähnliches vorliegen, schicken Sie das Gerät bitte zusammen mit dem original Kaufbeleg (keine Kopie) und einer schriftlichen Fehlerbeschreibung an unsere nachstehende Adresse.

Ohne original Kaufbeleg wird die Reparatur ohne Rückfrage kostenpflichtig erfolgen. Ohne schriftliche Fehlerbeschreibung müssen wir den zusätzlichen Aufwand an Sie in Rechnung stellen.

Bei Einsendung des Gerätes sorgen Sie bitte für eine transportsichere Verpackung und eine ausreichende Frankierung. Für unversicherte oder transportgeschädigte Geräte übernehmen wir keine Verantwortung.

ACHTUNG: Wir nehmen grundsätzlich keine unfreien Sendungen an. Diese werden nicht zuge- stellt und gehen kostenpflichtig an Sie zurück. Bei berechtigten Garantiefällen werden Ihre Portokosten von uns gegen Vorlage des Beleges erstattet bzw. organisieren wir eine Abholung bei Ihnen.

Die Gewährleistung ist nach Wahl von Rommelsbacher auf eine Mängelbeseitigung oder eine Ersatzlieferung eines mängelfreien Produktes beschränkt. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Gewährleistung erlischt bei gewerblicher Nutzung, wenn der Mangel auf unsachgemäßer oder missbräuchlicher Behandlung, Gewaltanwendung, nicht autorisierten Reparaturversuchen und/oder sonstigen Beschädigungen nach dem Kauf bzw. auf Schäden normaler Abnutzung beruht.

Rommelsbacher ElektroHausgeräte GmbH

Rudolf-Schmidt-Straße 18

91550 Dinkelsbühl

Tel. [phone]

Fax [phone]

mail: [e-mail]

Dieses Produkt darf lt. Elektro- und Elektronikgerätegesetz am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden. Bitte geben Sie es daher kostenfrei an einer kommunalen Sammelstelle (z. B. Wertstoffhof) für das Recycling von elektrischen und elektronischen Geräten ab. Über die Entsorgungsmöglichkeiten informiert Sie Ihre Gemeinde- oder Stadtverwaltung.
