BEDIENUNGSANLEITUNG LKT1441 Leonard

• La porte ouvre et ferme correctement. EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. 44 leonardINHALT Sicherheitshinweise 45 Betrieb 47 Erste Inbetriebnahme 48 Täglicher Gebrauch 48 Praktische Tipps und Hinweise 49 Reinigung und Pflege 50 Was tun, wenn … 52 Technische Daten 54 Montage 54 Hinweise zum Umweltschutz 59 Änderungen vorbehalten SICHERHEITSHINWEISE Lesen Sie zu Ihrer Sicherheit und für die op- timale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorlie- gende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Ver- meidung von Fehlern und Unfällen alle Per- sonen, die das Gerät benutzen, mit der Be- dienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinfor- mation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neu- en Besitzer, so dass jeder während der ge- samten Lebensdauer des Gerätes über Ge- brauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vor- sichtsmaßnahmen der vorliegenden Benut- zerinformation, da der Hersteller bei Miss- achtung derselben von jeder Haftung frei- gestellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließ- lich Kindern), deren physische, sensori- sche Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen siche- ren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichen- der Einweisung durch eine verantwor- tungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefah- ren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, da- mit sie nicht am Gerät herumspielen kön- nen.

• Halten Sie das Verpackungsmaterial un- bedingt von Kindern fern. Erstickungsge- fahr!

• Ziehen Sie vor der Entsorgung des Gerä- tes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Ge- rät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Ent- sorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird. Allgemeine Sicherheitshinweise Warnung! Achten Sie darauf, dass die Belüftungsöff- nungen im Gehäuse um das Gerät oder in der Einbaunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in ei- nem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtaupro- zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge- räte (wie Speiseeisbereiter) in Kühlgerä- ten, wenn solche Geräte nicht ausdrück- lich vom Hersteller für diesen Zweck zu- gelassen sind.

• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Käl- tekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das je- doch leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die leonard 45Komponenten des Kältekreislaufs zu be- schädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – Offene Flammen und Zündfunken ver- meiden – Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderun- gen am Gerät sind gefährlich. Ein defek- tes Netzkabel kann Kurzschlüsse und ei- nen Brand verursachen und/oder zu Stromschlägen führen. Warnung! Elektrische Bauteile (Netz- kabel, Stecker, Kompressor) dürfen zur Vermeidung von Gefahren nur vom Kundendienst oder einer Fachkraft aus- gewechselt werden.

1. Das Netzkabel darf nicht verlängert

2. Vergewissern Sie sich, dass der

Netzstecker nicht von der Geräte- rückseite gequetscht oder beschä- digt wird. Ein gequetschter oder be- schädigter Netzstecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der

Netzstecker des Geräts frei zugäng- lich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in

eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung 16) der Innenbe- leuchtung.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kältever- brennungen führen kann.

• Das Gerät nicht über eine längere Zeit di- rekter Sonneneinstrahlung aussetzen.

Die Leuchtmittel 17) für dieses Gerät sind Speziallampen, die ausschließlich für Haushaltsgeräte geeignet sind. Sie eig- nen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosi- onsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand. 18)

• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre- chend den Herstellerangaben aufbewah- ren.

• Die Lagerempfehlungen des Gerätehers- tellers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden An- weisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschä- digen kann.

• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank ge- gessen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netz- stecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metall- gegenständen.

• Keine scharfen Gegenstände zum Entfer- nen von Reif und Eis im Gerät verwen- den. Verwenden Sie einen Kunststoffsc- haber.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an. Montage Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigun- gen. Nehmen Sie das Gerät nicht in Be-

18) Wenn das Gerät mit dem Frost-Free-System ausgestattet ist.

46 leonardtrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewah- ren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kom- pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati- on um das Gerät lassen; anderenfalls be- steht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsan- weisungen.

• Das Gerät sollte zur Vermeidung von Ver- brennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert wer- den.

• Vergewissern Sie sich, dass der Netzste- cker des Gerätes nach der Installation frei zugänglich ist.

• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 19) Kundendienst

• Sollte die Wartung des Gerätes elektri- sche Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchge- führt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisier- ten Kundendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädi- genden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Ga- se: das Gerät muss gemäß den gelten- den Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindever- waltung. Nicht das Kälteaggregat be- schädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materi- alien, die bei der Herstellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recy- celt werden. BETRIEB Einschalten des Geräts Stecken Sie den Stecker in die Wandsteck- dose. Drehen Sie den Temperaturregler im Uhr- zeigersinn auf eine mittlere Einstellung. Ausschalten des Geräts Drehen Sie den Temperaturregler zum Aus- schalten des Geräts in die Position "O". Temperaturregelung Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mög- liche Kühlung zu erreichen. eine mittlere Einstellung ist im Allgemei- nen am besten geeignet. Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Tempera- tur im Innern des Gerätes von verschiede- nen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Le- bensmittel

• und vom Standort des Geräts.

19) Falls ein Wasseranschluss erforderlich ist.

leonard 47Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch. ERSTE INBETRIEBNAHME Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, be- seitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutra- len Reinigungsmittel. Sorgfältig nachtrock- nen. Wichtig! Verwenden Sie keine Reinigungs- mittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Einfrieren frischer Lebensmittel Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebens- mitteln für einen längeren Zeitraum. Für das Einfrieren frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erforderlich. Möchten Sie den Gefriervorgang beschleu- nigen, drehen Sie bitte den Temperaturreg- ler auf eine höhere Einstellung, um die ma- ximal mögliche Kühlung zu erreichen. Wichtig! In diesem Fall kann die Temperatur im Kühlschrank unter 0°C fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmere Einstellung. Lagerung gefrorener Produkte Lassen Sie das Gerät vor der ersten Inbe- triebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstel- lungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen. Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden. Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut wer- den. Kleinere Gefriergutteile können unter Um- ständen sogar direkt aus dem Gefrier- schrank entnommen und anschließend so- fort gekocht oder gegart werden: in diesem Fall dauert der Garvorgang allerdings etwas länger. Wichtig! Das Gerät wird in Frankreich verkauft. Entsprechend den Vorschriften in diesem Land muss das Gerät mit einer speziellen Vorrichtung ausgestattet sein (siehe Abbil- dung), die im unteren Fach des Kühlraums angebracht ist und den kältesten Bereich des Kühlraums anzeigt. Verstellbare Ablagen/Einsätze Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschiedene Möglichkeiten für das Ein- setzen der Ablagen bieten. 48 leonardPositionierung der Türeinsätze Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermögli- chen Sie das Lagern verschieden großer Lebensmittelpackungen. Bitte nehmen Sie die Einstellungen wie folgt vor: ziehen Sie den Einsatz langsam in Richtung der Pfeile soweit heraus, bis er ganz aus der Führung ist, und setzen Sie ihn dann nach Wunsch wieder ein.

PRAKTISCHE TIPPS UND HINWEISE

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als un- bedingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andau- erndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Ver- dampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Ab- tauen und damit auch einen niedrigeren Energieverbrauch ermöglicht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie beste Ergebnisse:

• Legen Sie bitte keine warmen Lebensmit- tel oder dampfende Flüssigkeiten in den Kühlschrank.

• Decken Sie die Lebensmittel ab oder ver- packen Sie diese entsprechend, beson- ders wenn diese stark riechen.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann. Hinweise für die Kühlung Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie die- se auf die Glasablage über der Gemüse- schublade. Bitte lagern Sie Fleisch aus Sicherheitsgrün- den nur einen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ab- lage gelegt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schubla- de(n). Butter und Käse: diese sollten stets in spe- ziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmitte- lechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. leonard 49Milchflaschen: bitte bewahren Sie Milchfla- schen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knob- lauch sollten nicht im Kühlschrank aufbe- wahrt werden, außer diese sind dafür spezi- ell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typschild an- gegeben;

• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums kei- ne weiteren einzufrierenden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Por- tionen ein, damit diese schnell und voll- ständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportio- nen sollten stets luftdicht in Aluminiumfo- lie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von fri- schen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;

• werden Gefrierwürfel direkt nach der Ent- nahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;

• es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lager- zeit zu haben. Hinweise zur Lagerung gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachgerecht gelagert wurden.

• Achten Sie unbedingt darauf, die einge- kauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in Ihren Gefrier- schrank zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als un- bedingt notwendig.

• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein er- neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl- kostverpackung sollte nicht überschritten werden.

REINIGUNG UND PFLEGE

Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autori- siertes Fachpersonal ausgeführt wer- den. Regelmäßige Reinigung Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zu- behörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtun- gen in regelmäßigen Abständen und kon- trollieren Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innen- raums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können. 50 leonardReinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräte- rückseite mit einer Bürste. Dadurch verbes- sert sich die Leistung des Geräts und es verbraucht weniger Strom. Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät au- ßen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reini- gung wieder an die Netzversorgung an. Abtauen des Kühlschranks Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automa- tisch aus dem Verdampfer des Kühl- schranks entfernt. Das Tauwasser läuft durch eine Rinne in einen speziellen Behäl- ter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Ab- flussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfließt und auf die gelagerten Le- bensmittel tropft. Benutzen Sie dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet. Abtauen des Gefrierschranks Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs wird sich stets etwas Reif bilden. Wichtig! Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat. Entfernen Sie den Reif wie nachstehend er- läutert:

1. Schalten Sie das Gerät aus.

2. Nehmen Sie das gesamte Gefriergut

heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.

3. Lassen Sie die Tür offen.

4. Ist das Geräteinnere vollständig abge-

taut, trocken Sie die nassen Oberflä- chen gründlich ab und setzen Sie den Stopfen wieder ein.

5. Schalten Sie das Gerät ein.

6. Drehen Sie den Temperaturregler auf

eine höhere Einstellung, um die maxi- mal mögliche Kühlung zu erreichen, und lassen Sie das Gerät zwei bis drei Stunden mit dieser Einstellung laufen.

7. Legen Sie die ausgelagerten Lebens-

mittel wieder in das Fach hinein. Wichtig! Verwenden Sie bitte niemals scharfe Gegenstände zum Entfernen von Reif und Eis vom Verdampfer, da dieser dadurch beschädigt werden könnte. Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Geräteherstellers. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen. Stillstandzeiten Bei längerem Stillstand des Gerätes müs- sen Sie folgendermaßen vorgehen:

trennen Sie das Gerät von der Netz- versorgung

• entnehmen Sie alle Lebensmittel

tauen Sie das Gerät ab 20) , Reinigen Sie das Gerät und alle Zubehörteile

20) Falls dies vorgesehen ist.

leonard 51• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu vermeiden. Möchten Sie bei einer längeren Abwesen- heit den Gefrierschrank weiter laufen las- sen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.

Warnung! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegen- den Benutzerinformation nicht be- schrieben ist, darf nur von einem quali- fizierten Elektriker oder einer kompe- tenten Person durchgeführt werden. Wichtig! Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf). Störung Mögliche Ursache Abhilfe Das Gerät funktioniert nicht. Die Lampe funktio- niert nicht. Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein. Der Netzstecker steckt nicht richtig in der Steckdose. Stecken Sie den Netzstecker rich- tig in die Steckdose. Das Gerät bekommt keinen Strom. Es liegt keine Spannung an der Netzsteckdose an. Testen Sie bitte, ob ein anderes Gerät an dieser Steckdose funkti- oniert. Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker. Die Lampe funktioniert nicht. Die Lampe ist im Standby-Mo- dus. Öffnen und schließen Sie die Tür. Die Lampe ist defekt. Siehe hierzu "Austauschen der Lampe". Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Die Tür wurde zu häufig geöff- net. Lassen Sie die Tür nicht länger als unbedingt erforderlich offen. Die Temperatur der zu kühlen- den Lebensmittel ist zu hoch. Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät legen. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Wasser fließt an der Rückwand des Kühl- schranks hinunter. Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühl- schranks hinunter. Das ist normal. Wasser fließt in den Kühlschrank. Der Wasserabflusskanal ist ver- stopft. Reinigen Sie den Ablauf. Die eingelagerten Lebensmittel verhindern, dass das Wasser zum Kollektor fließt. Stellen Sie sicher, dass die Le- bensmittel nicht die Rückwand berühren. Wasser fließt auf den Bo- den. Der Tauwasserablauf läuft nicht in die Verdampferschale über dem Kompressor. Befestigen Sie den Tauwasserab- lauf an der Verdampferschale. 52 leonardStörung Mögliche Ursache Abhilfe Die Temperatur im Gerät ist zu niedrig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Die Temperatur im Gerät ist zu hoch. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine niedrigere Tempe- ratur ein. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Die Temperatur der zu kühlen- den Lebensmittel ist zu hoch. Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät legen. Es wurden zu viele Lebensmittel auf einmal eingelegt. Legen Sie weniger Lebensmittel auf einmal ein. Die Temperatur im Kühl- schrank ist zu hoch. Die Kaltluft kann nicht im Gerät zirkulieren. Stellen Sie sicher, dass die Kaltluft im Gerät zirkulieren kann. Die Temperatur im Ge- frierraum ist zu hoch. Die einzufrierenden Packungen liegen zu dicht aneinander. Stellen Sie sicher, dass die Kaltluft im Gerät zirkuliert und die Le- bensmittel dies nicht verhindern. Es bildet sich zu viel Reif oder Eis. Die Lebensmittel sind nicht rich- tig verpackt. Verpacken Sie die Lebensmittel richtig. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Ersetzen der Lampe

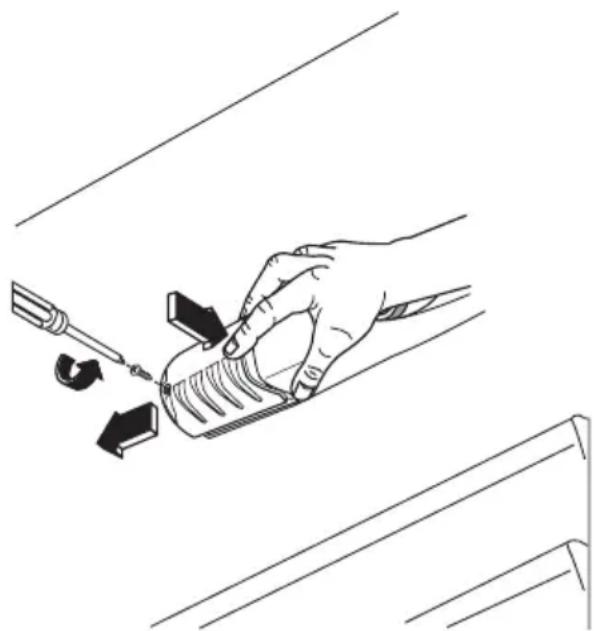

1. Trennen Sie den Netzstecker von der

2. Lösen Sie die Schraube an der Lam-

3. Nehmen Sie die Lampenabdeckung ab

(siehe hierzu die Abbildung).

4. Ersetzen Sie die defekte Lampe durch

eine Lampe mit der gleichen Leistung, die speziell für Haushaltsgeräte vorge- sehen ist. (die maximal erlaubte Leis- tung steht auf der Lampenabdeckung).

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lam-

7. Stecken Sie den Netzstecker in die

8. Tür öffnen. Prüfen Sie, dass die Lampe

brennt. Schließen der Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Sie-

he hierzu "Montage".

3. Ersetzen Sie die defekten Türdichtun-

gen, falls erforderlich. Kontaktieren Sie den Kundendienst. leonard 53TECHNISCHE DATEN Abmessung der Aussparung Höhe 1446 mm Breite 560 mm Tiefe 550 mm Ausfalldauer 20 h Spannung 230-240 V Frequenz 50 Hz Die technischen Informationen befinden sich auf dem Typenschild innen links im Ge- rät sowie auf der Energieplakette. MONTAGE Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klima- klasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und - frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen An- schlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit ei- nem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht ge- erdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicher- heitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien. Wechsel des Türanschlags Die Tür des Geräts öffnet sich nach rechts. Wenn Sie möchten, dass sich die Tür nach links öffnet, gehen Sie vor dem Einbau des Geräts bitte nach den folgenden Anweisun- gen vor:

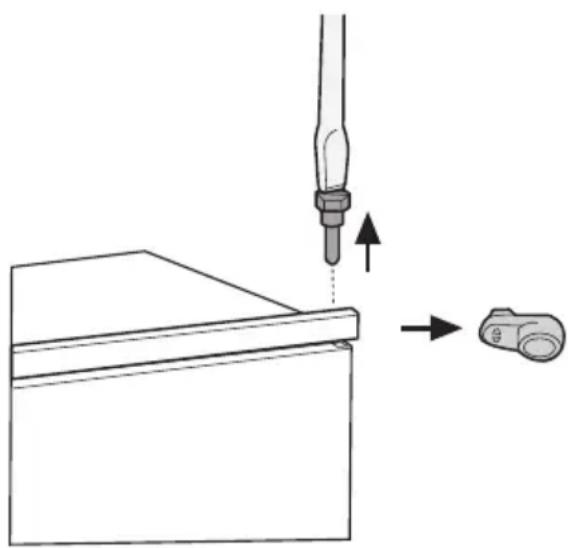

1. Lösen und entfernen Sie den oberen

2. Entfernen Sie die obere Tür.

3. Nehmen Sie das Distanzstück ab.

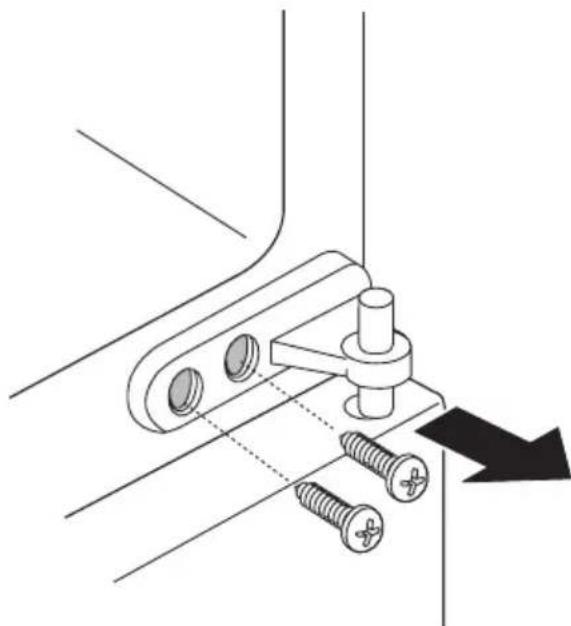

4. Lösen Sie das mittlere Scharnier.

5. Entfernen Sie die untere Tür.

6. Lösen und entfernen Sie den unteren

Bolzen. 54 leonardAuf der gegenüberliegenden Seite:

1. Ziehen Sie den unteren Bolzen fest.

2. Installieren Sie die untere Tür.

3. Ziehen Sie das mittlere Scharnier fest.

4. Setzen Sie das Distanzstück ein.

5. Installieren Sie die obere Tür.

6. Ziehen Sie den oberen Bolzen fest.

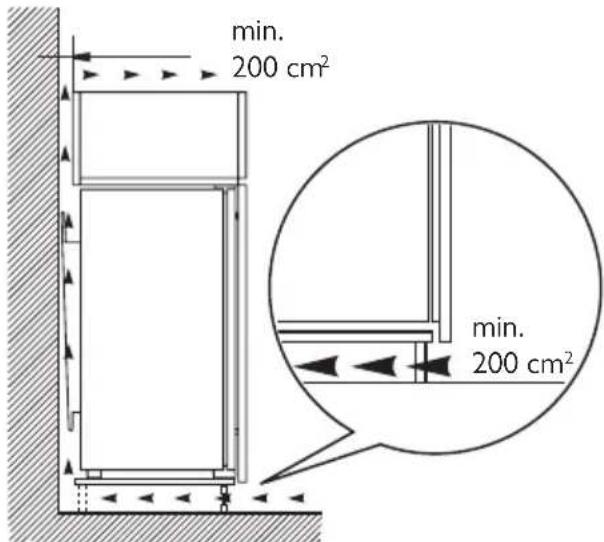

Anforderungen an die Belüftung Die Luftzirkulation hinter dem Gerät muss ausreichend groß sein. min. 200 cm

Montage des Geräts Vorsicht! Vergewissern Sie sich, dass sich das Netzkabel des Geräts frei bewegen lässt. Führen Sie diese Schritte aus:

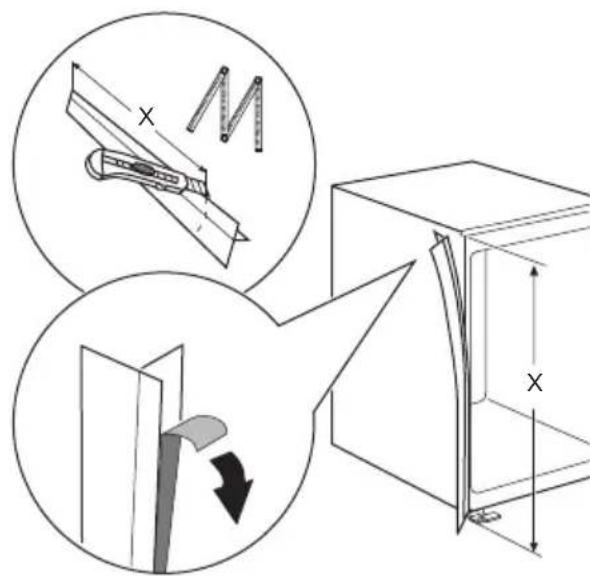

1. Schneiden Sie bei Bedarf den Dich-

tungsstreifen zu und bringen Sie ihn am Gerät an, wie in der Abbildung gezeigt.

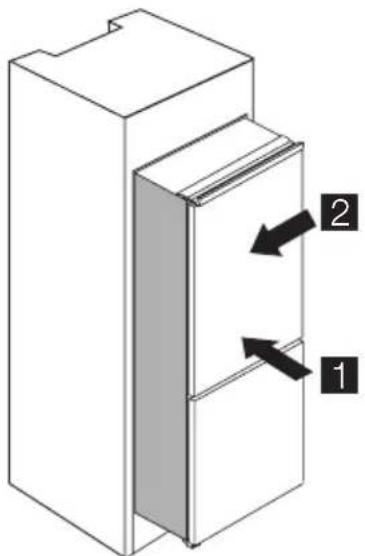

leonard 552. Installieren Sie das Gerät in der Einbau- nische. Schieben Sie das Gerät in Pfeilrichtung (1), bis der obere Anschlag am Kü- chenmöbel anliegt. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und der Schrankvorderkante 44 mm beträgt. Schieben Sie das Gerät auf der den Scharnieren gegenüberliegenden Seite in Pfeilrichtung (2) soweit wie möglich gegen die Seitenwand des Küchenmö- bels. Achten Sie darauf, dass der Ab- stand zwischen dem Gerät und dem Schrank 4 mm beträgt.

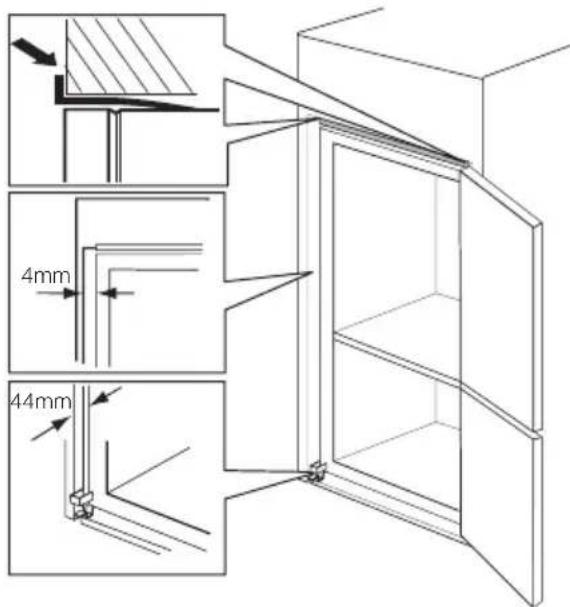

3. Richten Sie das Gerät in der Nische

aus. Mit der unteren Scharnierabdeckung (im Beipack) können Sie sicherstellen, dass der Abstand zwischen Gerät und Küchenmöbel richtig ist. Öffnen Sie die Tür. Stecken Sie die un- tere Scharnierabdeckung auf. 44mm 4mm

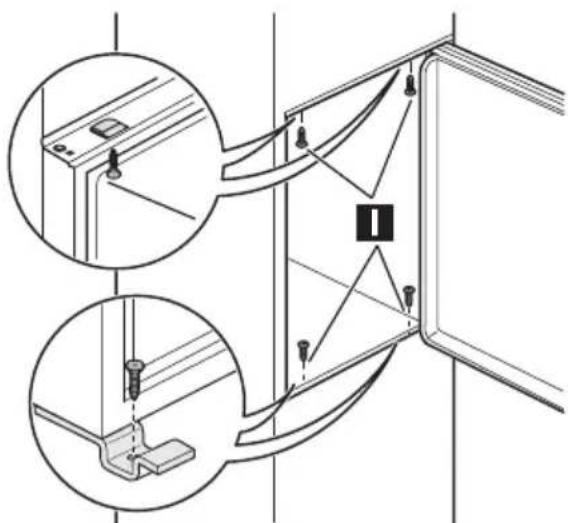

4. Befestigen Sie das Gerät mit 4 Schrau-

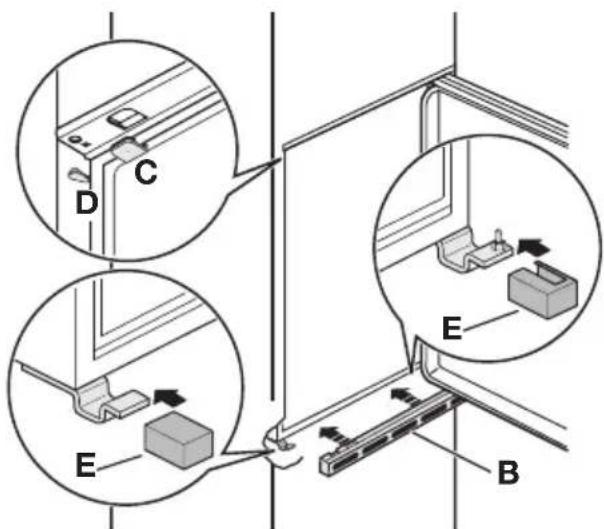

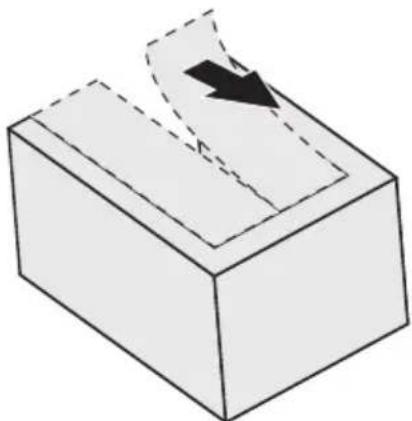

56 leonard5. Entfernen Sie das entsprechende Teil aus der Scharnierabdeckung (E). Ach- ten Sie darauf, beim rechten Scharnier Teil DX bzw. beim anderen Scharnier Teil SX zu entfernen.

6. Setzen Sie die beiliegenden Abdeck-

kappen (C, D) in die Befestigungs- und Scharnierlöcher ein. Bauen Sie das Entlüftungsgitter (B) ein. Stecken Sie die Scharnierabdeckungen (E) auf das Scharnier auf.

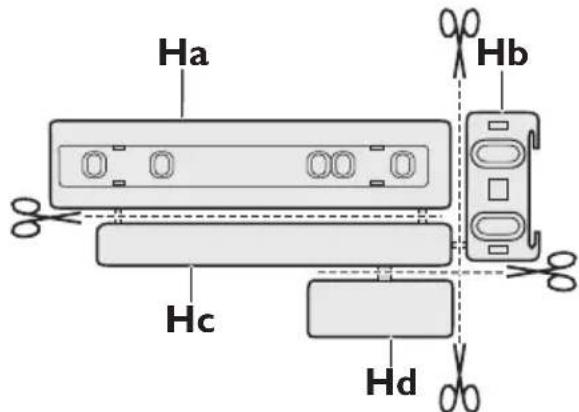

7. Trennen Sie die Teile (Ha), (Hb), (Hc)

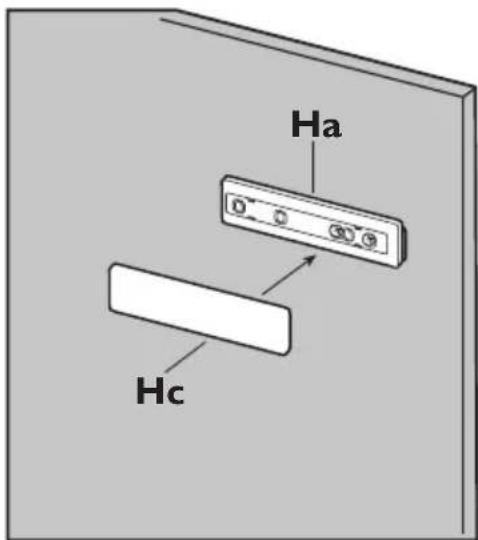

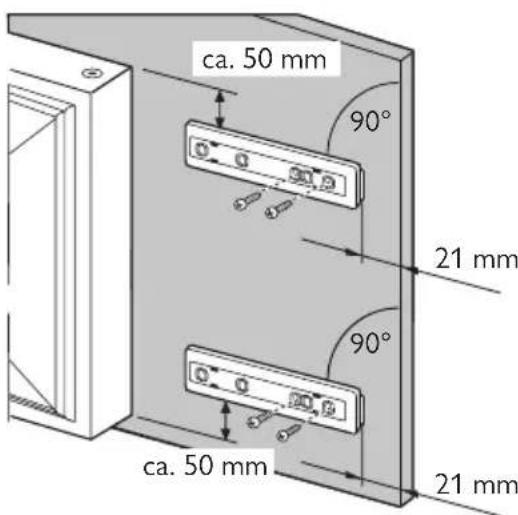

8. Montieren Sie die Führungsschiene (Ha)

an der Innenseite der Tür des Küchen- möbels. ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm leonard 579. Drücken Sie die Abdeckung (Hc) auf die Führungsschiene (Ha).

10. Öffnen Sie die Gerätetür und die Tür

des Küchenmöbels in einem Winkel von 90°. Setzen Sie das Führungsstück (Hb) in die Führungsschiene (Ha) ein. Bringen Sie die Gerätetür und die Kü- chenmöbeltür zusammen und markie- ren Sie die Bohrungen.

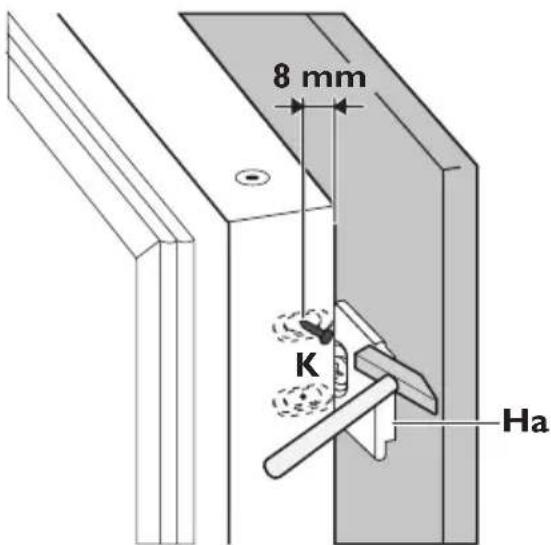

11. Nehmen Sie die Halterungen wieder

ab. Schlagen Sie 8 mm von der Außen- kante mit dem Nagel (K) und einem Hammer je ein kleines Loch in das Tür- blech.

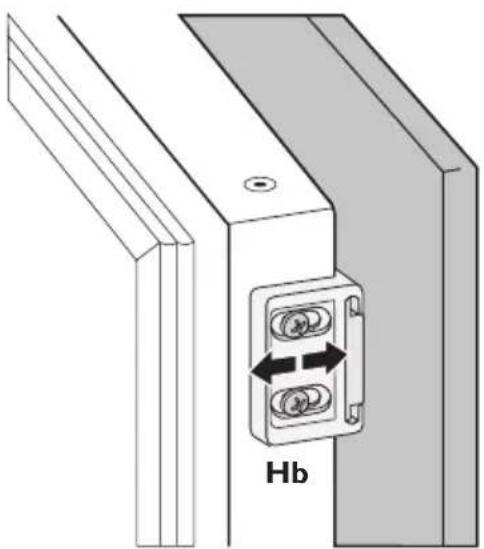

12. Setzen Sie das Führungsstück erneut

auf die Führungsschiene und schrau- ben Sie es mit den mitgelieferten Schrauben fest. Richten Sie die Tür des Einbaumöbels und die Gerätetür mit dem Führungs- stück (Hb) aus.

58 leonard13. Drücken Sie Abdeckung (Hd) auf das Führungsstück (Hb).

Führen Sie eine Endkontrolle durch, um si- cherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der Dichtungsstreifen sicher am Gerät befestigt ist.

• Die Tür korrekt öffnet und schließt.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. leonard 59222349091-B-202011
