BEDIENUNGSANLEITUNG LK1203 Leonard

LET OPI! Zorg ervoor dat u het koelsystemeim nicht beschadigt.

TECHNISCHE INFORMATIE

Technische gegevens

In hoogte mm 1225
Breedte mm 560
Diepte mm 550
Spanning Volt 230 - 240
Frequentie Hz 50

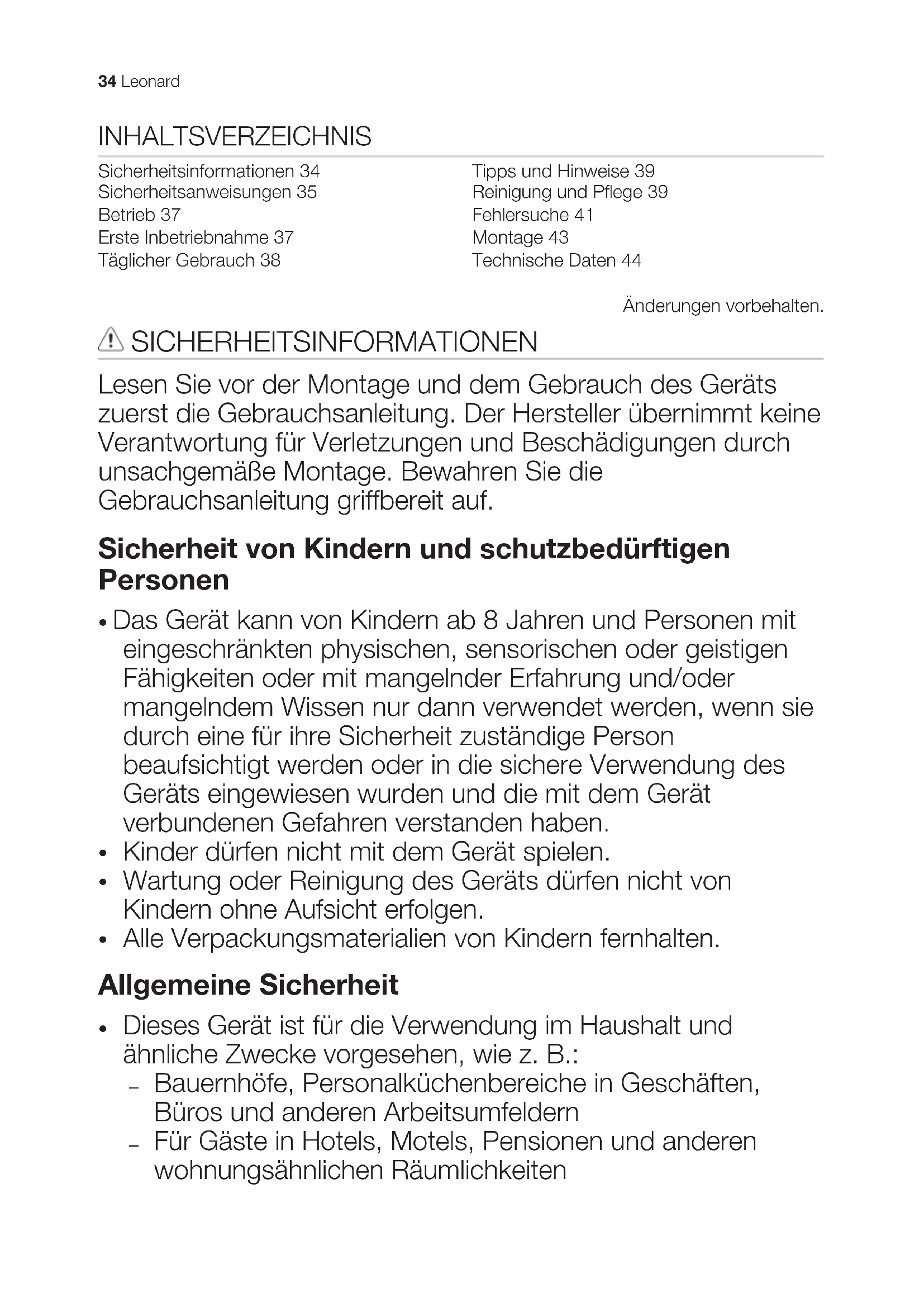

Sicherheitsinformationen 34
Sicherheitsanweisungen 35
Betrieb 37
Erste Inbetriebnahme 37
Täglicher Gebrauch 38

Tipps und Hinweise 39
Reinigung und Pflege 39
Fehlersuche 41
Montage 43
Technische Daten 44

Änderungen vorbehalten.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Wartung oder Reinigung des Geräts)dürfen nicht von Kindern ohne Aufsicht erfolgen.
• Alle Verpackungsmaterialien von Kindern fernhalten.

Allgemeine Sicherheit

• Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgesehen, wie z. B.:

• Bauernhöfe, Personalkuchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern

• Für Fälle in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten

• Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse, um das Gerät und in der Einbaunische nicht blockiert sind.

• Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen.
• Beschädigen Sie nicht den Kältekreislauf.
• Betreiben Sie in den Lebensmittelfächern des Geräts keine anderen als die vom Hersteller empfohlenen Elektrogeräte.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.
• Bewahren Sie in dem Gerät keine explosiven Substanzen, wie Spraydosen mit entzündlichen Treibgasen auf.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

SICHERHEITSANWEISUNGEN

Montage

WARNING! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Gerats vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

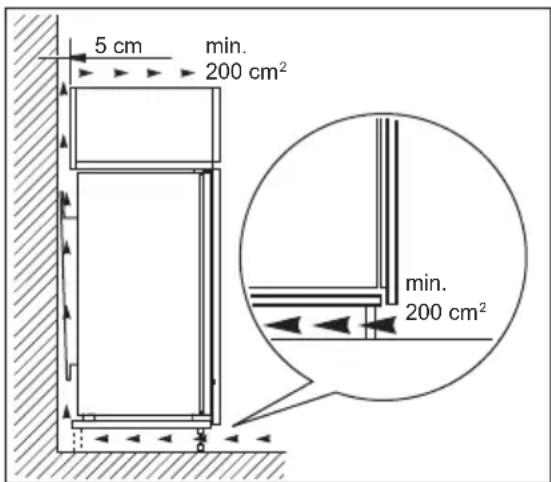

• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
• Warten Sie mindestens 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Dies ist erforderlich, damit

das Öl in den Kompressor währendkann.

• Stellen Sie das Gerät nicht in der Nähe von Heizkörpern, Herden, Backöfen oder Kochfeldern auf.
  Die Geräterückseite muss gegen die Wand gestellt werden.
• Stellen Sie das Gerät nicht Dort auf, wo es direktem Sonnenlicht ausgesetzt sein könnte.
• Stellen Sie das Gerät nicht an zu feuchten oder kalten Orten auf, wie z. B. in Nebengebäuden, Garagen oder Weinkellern.
• Wenn Sie das Gerät verschieben möchten, haben Sie esitte an der Vorderkante an, um den Fußboden nicht zu verkratzen.

Elektrischer Anschluss

WARNING! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
• SchlieBen Sie das Gerät nur eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, elektrische Bauteile (wie Netzstecker, Netzkabel und Kompressor) nicht zu beschädigen. Wenden Sie sich an den autorisierten Kundendienst oder einen Elektriker, um die elektrischen Bauteile auszutauschen.
• Das Netzkabel muss unterhalb des Netzsteckers verlegt werden.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

Verwendung

WARNING! Es besteht Verletzungs-, Verbrennungs-, Stromschlag- und Brandgebung.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Stellen Sie keine elektrischen Geräte (z. B. Eisbereiter) in das Gerät, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie daraufuf, den Kältekreislauf nicht zu beschädigen. Er enthalt Isobutan (R600a), ein Erdgas mit einem hohen Grad an Umweltverträglichkeit. Dieses Gas ist brennbar.

• Wird der Kältekreislauf beschädigt, stellen Sieitte sicher,dass esKeine Flammen und Zündquellen im Raum gibt.Belüften Sie den Raum.

• Stellen Sie keine bereits Gegenstände auf die Kunststoffe des Geräts.
• Bewahren Sie keine entzündbaren Gase und Flüssigkeiten im Gerät auf.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Berühren Sie nicht den Kompressor oder den Kondensator. Sie sind heiB.

Innenbeleuchtung

• Der in thisem Gerät verwendete Lampentyp eignet sich nicht zur Raumbeleuchtung.

Reinigung und Pflege

WARNING! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsrarbeitendurchgeführt werden.
• Der Kältekreis des Gerätes enthalt Kohlenwasserstoffe. Das Gerät muss von einer qualifizierten Fachkraft gewartet und nachgefüllt werden.
• Prufen Sie regelmäßig den Wasserabfluss des Geräts und reinigen Sie ihn gegebenenfalls. Bei verstopftem Wasserabfluss sammelt sich das Abtauwasser am Boden des Geräts an.

Entsorgung

WARNING! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

• Entfernen Sie die Tur, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließlich.

• Der Kältekreislauf und die Isolierungsmaterialien these Gerätes sind ozonfreiendlich.
  Die Isolierung enthalt entsündliches Gas. Für Informationen zur korrekten

BETRIEB

Einschalten des Geräts

1. Stecken Sie den Stecker in die Netzsteckdose.
2. Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "0".

Temperaturregelung

Die Temperatur wird automatisch geregelt.

Eine mittlere Einstellung ist im Allgemeinen am besten geeignet.
Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Geräts von verschiedenen Faktoren abhängt:

• Raumtemperatur,
• Häufigkeit der Türoeffnung,
• Menge der eingelagerten Lebensmittel,
• Standort des Geräts.

ERSTE INBETRIEBNAHME

Reinigen des Innenraums

Bevor Sie das Gerät in Betriebnehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einer neutralen Seite. Sorgfähig nachtrocknen.

Entsorgung des Gerätes wenden Sie sich an ihreCOMMUNALE Behörde.
- Achten Sie darauf, dass die Kühleinheit in der Höhe des Wärmetauschers nicht beschadigt wird.

1. Drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal möglich Kuhlung zu erreichen.
2. Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal möglichke Kuhlung zu erreichen.

ACHTUNG! Ist die

Umgebungstemperatur hoch oder das Gerät voll beladen, desses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Gerats an der Rückwand zu Frostbildung kommt. In dieserm Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglich und damit auch einen niedrigeren Energieverbrauch.

ACHTUNG! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da diese die Oberfläche beschädigen.

TÄGLICHER GEBRAUCH

WARNING! Siehe Kapitel Sicherheitshinweise.

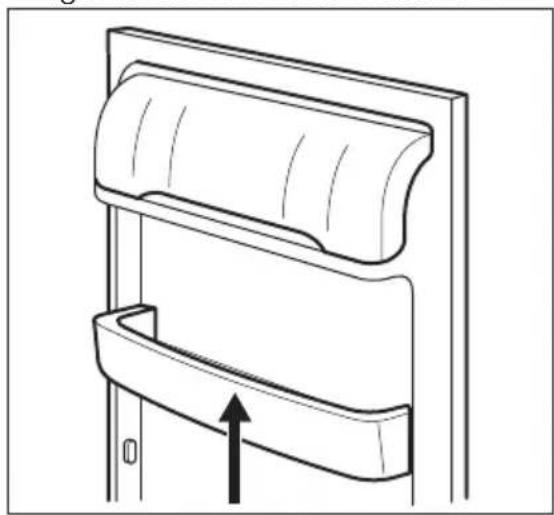

Positionierung der Turablagen

Die Turablagen können in verschiedener Höhe positioniert werden; damit ermögen sie das Lager verschieden großer Lebensmittelpackungen.

1. Ziehen Sie die Ablage langsam in Pfeilrichtung, bis sie sich lost.
2. Setzen Sie die Ablage in der gewünschten Höhe wieder ein.

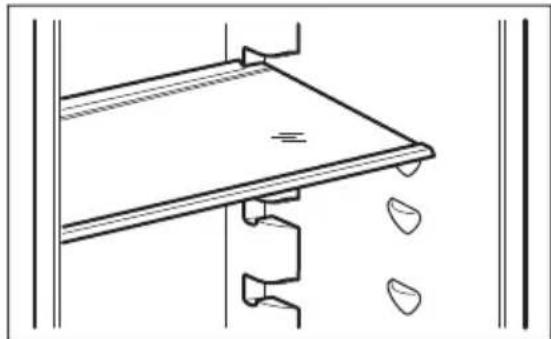

Verstellbare Ablagen

Die Wände des Kühlschranks sind mit einer Reihe von Führungsschienen ausgestattet, die verschiedene Möglichkeit für das Einsetzen der Ablagenieten.

Die Glasablage über der Gemüseschublade und der Flaschenhalter sollen den noch nicht verstellt werden, um eine korrekte Luftzirkulation zu gewährleisten.

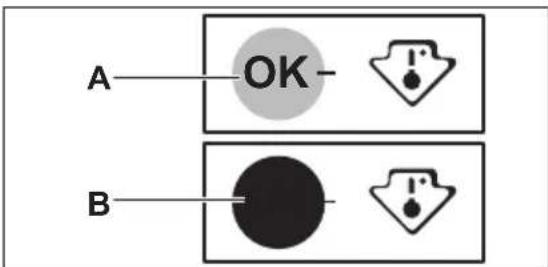

Temperaturanzeige

Um eine korrekte Lagerung der Lebensmittel zu gewährleisten, verfügt dieser Kühlschrank über eine Temperaturanzeige. Das Symbol an der Seitenwand des Geräts zeigt den kaltesten Bereich im Kühlaum an.

Legen Sie bei der Anzeige von „OK“ (A) frische Lebensmittel in den durch das Symbol angezeigten Bereich; sollte kein „OK“ angezeigt werden (B), dann stellen Sie eine niedrigere Temperatur ein und warten Sie 12 Stunden, bevor Sie die Temperaturanzeige erneut prüfen.

Nachdem frische Lebensmittel
eingelagert wurden oder nach
haufigem oder langem Öffnend
der Tur, ist es normal, wenn die
Anzeige nicht „OK“ anziegt.
Warten Sie mindestens 12
Stunden, bevor Sie den
Temperaturregler neu einstellen.

TIPPS UND HINWEISE

Normale Betriebsgeräusche

Folgende Geräusche sind während des normalen Gerätebetriebs normal:

• Ein leichtes Gurgeln und Blubbern, wenn das Kältemittel durch die Leitungen gespumpt wird.
• Ein Surren und ein pulsierendes Gerausch vom Kompressor, wenn das Kätemittel durch die Leitungen gespumpt wird.
• Ein plötzliches Knackgeräusch aus dem Geräteinneren, verursacht durch thermische Ausdehnung (eine natürliche und nicht gefährliche physikalische Erscheinung).
  Leises Klichen des Temperaturreglers, wenn sich der Kompressor ein- oder ausschaltet.

Energiespartipps

• Öffnen Sie die Tur nicht zu halten, undlassen Sie diese nicht länger offen alsnotwendig.

Hinweise für die Kuhlung frischer Lebensmittel

So erzielen Sie die besten Ergebnisse:

• Legen Sie keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank.
• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend,alanders wenn sie stark riechen.

REINIGUNG UND PFLEGGE

WARNING! Siehe Kapitel Sicherheitshinweise.

Allgemeine Warnhinweise

ACHTUNG! Ziehen Sie vor jeder Wartungsmaßnahme immer den Netzstecker aus der Steckdose.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

Hinweise für die Kuhlung

Tipps:

• Fleisch (alle Sorten): Verpacken Sie Fleisch in einem Frischhaltebeutel und legen Sie diesen auf die Glasablage über der Gemüseschublade.
  -itte lagern Sie Fleisch aus Sicherheitsgrunden nur einen oder maximal zwei Tage auf diese Weise.
  Gekochtete Lebensmittel, kalte Gerichte usw.: These sollen abgedeckt auf eine der Ablagen gelegt werden.
• Obst und Gemüse: Gründlich reinigen und in die darauf vorgesehene(n) Schublade(n) legen.
  Butter und Kase: These sollen stets in speziellen luftdachten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittlechte Tuten eingepackt werden, um so weniger Luft wie möglich in der Verpackung zu haben.
• Flaschen: Sie sollen mit Deckel in der Flaschenablage in der Tur oder im Flaschenhalter (falls vorhanden) aufbewahrt werden.
• Bananen, Kartoffeln, Zwiebeln und Knoblauch sollenen im Kühlschrank nicht unverpackt aufbewahrt werden.

Dieses Gerät enthalt Kohlenwasserstoffe in seinem Kältekreislauf. Aus thisem Grund dürfen die Wartung und das Nachfüllen ausschließlich durch autorisiertes Fachpersonal erfolgen.

Das Zubehör des Geräts und die Innenteile eignen sich nicht für die Reinigung im Geschirrspüler.

Regelmäßige Reinigung

ACHTUNG! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Geräts und achten Sie darauf, diese nicht zu verschreiben oder zu beschädigen.

ACHTUNG!itte achten Sie darauf,fdas Kuhlsystem nicht zu beschädigen.

ACHTUNG! Wenn Sie das Gerät verschieben möchten, haben Sie esitte an der Vorderkante an, um den Fußboden nicht zu verkratzen.

Das gesamte Gerät muss regelmäßig gereinigt werden:

1. Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
2. Prüfen und saubern Sie die Turdichtungen in regelmäßigen Abständen, um zu gewährleisten, dass diese sauber und frei von Fremdkörpers sind.
3. Spülen und trocknen Sie diese sorgfältig ab.
4. Reinigen Sie den Kondensator und den Kompressor auf der Geräterückseite, falls diese zugänglich sind, mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei jedem Anhalten des Kompressors automatisch

vom Verdampfer des Kühlschranks entfernrt. Das Tauwasser sammelt sich in einer Auffangrinne und lauft durch eine Abflussöffnung in einen speziellen Behälter an der Rückseite des Geräts über dem Kompressor, wo es verdampft.

Reinigen Sie deshalb regelmäßig die Abflussöffnung in der Mitte der Auffangrinne an der Rückwand des Kuhlraums, damit das Tauwasser nicht überlauf und auf die gelagerten Lebensmittel tropf.

Stillstandszeiten

Bei längerem Stillstand des Geräts müssen Sie folgende Vorkehrungen treffen:

1. Trennen Sie das Gerät von der Netzstromversorgung.
2. Entnehmen Sie alle Lebensmittel.
3. Reinigen Sie das Gerät und alle Zubehörteile.
4. Lassen Sie die Tur(en) offen, um das Entstehen unangenehmer Gerüche zu vermeiden.

WARNING! Mochtgen Sie bei einer längeren Abwesenheit das Gerät weiterlaufen setzen, bitten Sie{jemanden,gelegentlich die Temperatur zu prufen,damit das Kuhlgut bei einem möglichen Stromausfall nicht im Inneren des Gerats verdirbt.

WARNING! Siehe Kapitel

Sicherheitshinweise.

Was tun, wenn ...

Störung Mögliche Ursache	Abhilfe
Das Gerät faktioniert nicht. Das Gerät ist ausgeschal- tet.		Schalten sie das Gerät ein.
Der Netzstecker wurde	nicht richtig in die Steck- dose gesteckt.	Steen Sie den Netzstecker korrekt in die Steckdose.
Es liegt keine Spannung an	der Steckdose an.	Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an eine Elektrofachkraft.
Das Gerät erzeugt Geräu- sche.	Das Gerät ist nicht ord- nungsgemäß aufgestellt.	Kontrollieren Sie, ob das Gerät stabil stehen.
Die Lampe faktioniert nicht. Die Lampe befindet sich im Stand-by-Modus.		Schließen und öffnen Sie die Tür.
	Die Lampe ist defekt. Siehe hierzu „Austauschen der Lampe".
Der Kompressor arbeitet ständig.	Die Temperatur ist nicht richtig eingestellt.	Siehe Kapitel „Betrieb”.
Es wurden zu了许多 Leben- smittel gleichzeitig einge- legt.		Warten Sie eine Stunden und prüfen Sie dann die Temperatur erneut.
Die Raumtemperatur ist zu hoch.		Siehe Klimaklasse auf dem Typenschild.
In das Gerät eingelegte	Lebensmittel waren noch zu warm.	Lassen Sie die Lebensmittel vor dem Einlagern auf Raumtem- peratur abkühlen.
	Die Tür ist nicht richtig ges- chlossen.	Siehe „Schließen der Tür”.
Wasser fließt in den Kühls- chrank.	Der Wasserablauf ist ver- stopft.	Reinigen Sie den Wasserablauf.
	Die eingelagerten Lebens- smittel verhindern, dass das Wasser zum Wasser- sammler fließt.	Stellen Sie safer, dass die Lebensmittel nicht die Rück- wand berühren.
Störung Mögliche Ursache Abhilfe
Wasser lauft auf den Boden. Der Tauwasserablauf ist nicht mit der Verdampfer-schale über dem Kompres-sor verbunden.		Verbinden Sie den Tauwasser- ablauf mit der Verdampfer-schale.
Die Temperatur im Gerät ist zu hoch/niedrig.	Der Temperaturregler ist nicht richtig eingestellt.	Stellen Sie eine höhere/niedri-gere Temperatur ein.
	Die Tür ist nicht richtig ges-chlossen.	Siehe „Schließen der Tür".
	Die Temperatur der zu küh-lenden Lebensmittel ist zu hoch.	Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät stellen.
	Es wurden zu weitere Lebens-smittel gleichzeitig einge-legt.	Legen Sie weniger Lebensmit- tel möglichst ein.
	Die Tür wurde zu früig geöffnet.	Öffnen Sie die Tür nur, wenn es notwendig ist.
	Die Kaltluft kann im Gerät nicht zirkulieren.	Kaltluftzirkulation im Gerät si- cherstellen.

Bitte wenden Sie sich an den nachsten autorisierten Kundendienst, wenn alle genannten Abhilfemaßnahmen nicht zum gewünschten Erfolg führen.

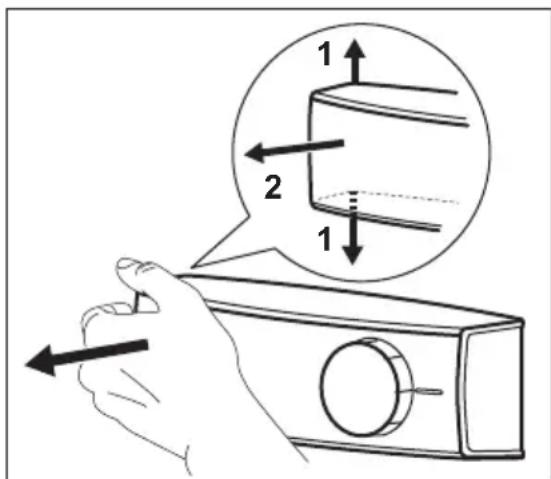

Austauschen der Lampe

ACHTUNG! Ziehen Sie den Netzstecker aus der Steckdose.

1. Schiebern Sie die transparente Abdeckung mit den Fingern nach oben und unter und behmen Sie sie in Pfeilrichtung ab.

1. Ersetzen Sie die defekte Lampe durch eine Lampe mit der gleichen Leistung und Form, die speziell für Haushaltsgeräte vorgesehen ist. (Die maximal erlaubte Leistung finds Sie auf der Lampenabdeckung.)
2. Bringen Sie die Lampenabdeckung wieder an.
3. Stecken Sie den Netzstecker in die Steckdose.
4. Öffnen Sie die Tur.
   Prufen Sie, ob die Lampe brennt.

Schlieben der Tur

1. Reinigen Sie die Turdichtungen.
2. Stellen Sie die Tur nach Bedarf ein.

Siehe hierzu „Montage".

MONTAGE

Standort

Installieren Sie these Gerät in einem trockenen, gut belufteten Raum, in dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typenschild des Geräts angegeben ist:

Klima-klasse	Umgebungstemperatur
SN +10 °C bis +32 °C
N +16 °C bis +32 °C
ST +16 °C bis +38 °C
T +16 °C bis +43 °C

Bei einigen Modellen konnen Funktionstörungen auftreten, wenn sie außerhalb desses

Temperaturbereichs betrieben werden. Der ordnungsgemäß Betrieb wird nur innerhalb des angegebenen

Temperaturbereichs gewährleistet. Bei Fragen zum

Aufstellungsord des Geräts wenden Sie sich an den

Verkäufe, unseren

Kundendienst oder nachstgelegenen autorisierten

Service-Partner.

Elektrischer Anschluss

• Kontrollieren Sie vor der ersten Benutzung des Geräts, ob die Netzspannung und -frequenz Ihres

• Ersetzen Sie die defekten Turdichtungen, falls erforderlich. Wenden Sie sich an den autorisierten Kundendienst.

Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

• Das Gerät muss geerdet sein. Zu dieser Zweck ist der Netzstecker mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät gemäß den geltenden Vorschriften von einem qualifizierten Elektriker erden.
• Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshinweise.
• Das Gerät entspricht den EWG-Richtlinien.

Anforderungen an die Belüfung

Hinter dem Gerät muss genug Platz für eine ausreichende Luftzirkulation sein.

ACHTUNG! Beachten Sie bei

der Installation die

Montageanleitung.

TECHNISCHE DATEN

Technische Daten

Höhe mm 1225
Breite mm 560
Tiefe mm 550
Spannung Volt 230 - 240
Frequenz Hz 50

Die technischen Daten befinden sich auf dem Typenschild auf der Außen- oder

Innenseite des Geräts sowie auf der Energieplakette.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
