BEDIENUNGSANLEITUNG LBN1110X Leonard

deurscharnieren vast.

• Maintien des aliments au chaud - si vous souhaitez utiliser la chaleur résiduelle pour garder le plat chaud, sélectionnez la température la plus basse possible. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. 48 LeonardINHALTSVERZEICHNIS Sicherheitshinweise 49 Sicherheitsanweisungen 50 Gerätebeschreibung 53 Vor der ersten Inbetriebnahme 53 Täglicher Gebrauch 54 Zusatzfunktionen 55 Tipps und Hinweise 55 Reinigung und Pflege 59 Fehlersuche 62 Montage 63 Technische Daten 64 Energieeffizienz 64 Änderungen vorbehalten. SICHERHEITSHINWEISE Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme des Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf. Sicherheit von Kindern und schutzbedürftigen Personen

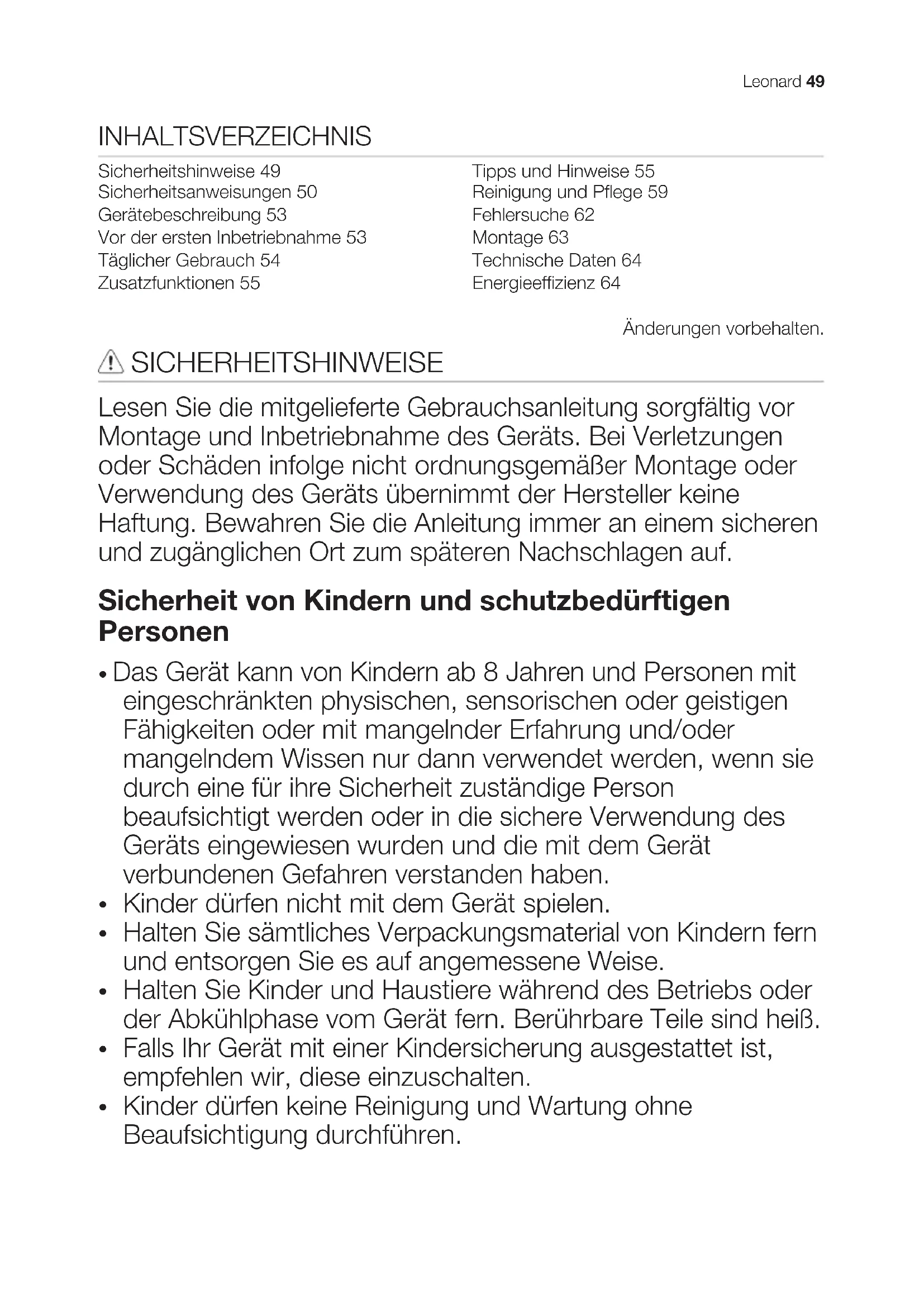

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.

Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.

Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen. Leonard 49• Kinder bis zu 3 Jahren sind während des Betriebs unbedingt von dem Gerät fernzuhalten. Allgemeine Sicherheit

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

• Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.

• Trennen Sie das Gerät vor Wartungsarbeiten von der Stromversorgung.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden. SICHERHEITSANWEISUNGEN Montage WARNUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Bewegen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten. 50 Leonard• Stellen Sie sicher, dass das Gerät unterhalb von bzw. zwischen sicheren Konstruktionen montiert wird.

• Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen. Elektrischer Anschluss WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich anderenfalls an eine Elektrofachkraft.

• Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.

• Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt oder in ihre Nähe gelangt, insbesondere wenn die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Erdschlüsse, Kontakte.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Das Gerät entspricht den EWG- Richtlinien. Gebrauch WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft austreten.

• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

• Üben Sie keinen Druck auf die geöffnete Gerätetür aus.

• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Öffnen Sie die Gerätetür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol- Luftgemisch entstehen.

• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das Geräts gelangen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, Leonard 51im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Heizen Sie den Backofen nicht mit der Mikrowellenfunktion vor. WARNUNG! Das Gerät könnte beschädigt werden.

• Um Beschädigungen und Verfärbungen der Emaillebeschichtung zu vermeiden: – Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts. – Legen Sie keine Alufolie direkt auf den Boden des Geräts. – Stellen Sie kein Wasser in das heiße Gerät. – Lassen Sie nach dem Ausschalten des Geräts kein feuchtes Geschirr oder feuchte Speisen im Backofeninnenraum stehen. – Gehen Sie beim Herausnehmen oder Einsetzen der Innenausstattung sorgfältig vor.

• Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie für feuchte Kuchen das tiefe Blech. Fruchtsäfte können bleibende Flecken verursachen.

• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

• Die Backofentür muss bei Betrieb stets geschlossen sein.

• Ist das Gerät hinter einer Möbelfront (z. B. einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch vollständig abgekühlt ist. Reinigung und Pflege WARNUNG! Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Vor Wartungsarbeiten das Gerät deaktivieren und den Stecker des Anschlusskabels aus der Steckdose ziehen.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

• Gehen Sie beim Aushängen der Tür sorgsam vor. Die Tür ist schwer!

• Das Gerät regelmäßig reinigen, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Für die Reinigung ein feuchtes weiches Tuch verwenden. Nur neutrale Reinigungsmittel verwenden. Keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallobjekte für die Reinigung verwenden.

• Falls Sie ein Backofenspray verwenden, befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.

• Reinigen Sie die katalytische Emaillebeschichtung (falls vorhanden) nicht mit Reinigungsmitteln. Backofenbeleuchtung

• Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie sie nicht für die Raumbeleuchtung. WARNUNG! Stromschlaggefahr.

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Lampe austauschen.

• Verwenden Sie dazu eine Lampe mit der gleichen Leistung. 52 LeonardEntsorgung WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere im Gerät einschließen. Service

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.

• Verwenden Sie ausschließlich Originalersatzteile. GERÄTEBESCHREIBUNG Allgemeine Übersicht

Betriebskontrolllampe/-symbol/-anzeige

Lüftungsöffnungen für das Kühlgebläse

Einschubebenen Zubehör

• Kombirost Für Kochgeschirr, Kuchenformen, Braten.

• Aluminiumbackblech Für Kuchen und Plätzchen.

VOR DER ERSTEN INBETRIEBNAHME

WARNUNG! Siehe Kapitel Sicherheitshinweise. Erste Reinigung Bitte die gesamte Innenausstattung aus dem Ofen entfernen. Siehe Kapitel „Reinigung und Pflege“. Reinigen Sie das Gerät vor dem ersten Gebrauch. Setzen Sie das Zubehör wieder in seiner ursprünglichen Position ein. Leonard 53Vorheizen Heizen Sie das leere Gerät vor, um Fettreste zu verbrennen.

1. Stellen Sie die Funktion und die

Höchsttemperatur ein.

2. Lassen Sie das Gerät 1 Stunde lang

eingeschaltet. Das Zubehör kann heißer werden als bei normalem Gebrauch. Das Gerät kann Geruch und Rauch verströmen. Das ist normal. Sorgen Sie für eine ausreichende Raumbelüftung. Lassen Sie den Backofen abkühlen. Feuchten Sie ein weiches Tuch gut mit warmem Wasser und etwas mildem Spülmittel an und reinigen Sie damit den Garraum.

WARNUNG! Siehe Kapitel Sicherheitshinweise. Ein- und Ausschalten des Geräts Je nach Modell besitzt Ihr Gerät Knopfsymbole, Kontrolllampen oder Anzeigen:

• Die Anzeige leuchtet während der Aufheizphase des Backofens auf.

• Die Lampe leuchtet, während das Gerät in Betrieb ist.

• Das Symbol zeigt an, ob der Knopf eine Ofenfunktion oder die Temperatur regelt.

1. Drehen Sie den Backofen-Einstellknopf

auf die gewünschte Ofenfunktion.

2. Drehen Sie den Temperaturwahlknopf

auf die gewünschte Temperatur.

3. Zum Ausschalten des Geräts drehen

Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf Aus. Ofenfunktionen Ofenfunktion Anwendung Stellung Aus Das Gerät ist ausgeschaltet. Ober-/Unterhitze Zum Backen und Braten auf einer Einschubebene. Unterhitze Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln. Oberhitze Zum Bräunen von Brot, Kuchen und Gebäck. Zum Bräu- nen bereits gegarter Gerichte. 54 LeonardZUSATZFUNKTIONEN Kühlgebläse Wenn das Gerät in Betrieb ist, wird automatisch das Kühlgebläse eingeschaltet, um die Geräteflächen zu kühlen. Wenn Sie das Gerät ausschalten wird das Kühlgebläse angehalten. Sicherheitsthermostat Ein unsachgemäßer Gebrauch des Geräts oder defekte Bestandteile können zu einer gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

WARNUNG! Siehe Kapitel Sicherheitshinweise. Die Temperaturen und Backzeiten in den Tabellen sind nur Richtwerte. Sie sind abhängig von den Rezepten, der Qualität und der Menge der verwendeten Zutaten. Allgemeine Informationen

• Das Gerät hat vier Einschubebenen. Die Einschubebenen werden vom Boden des Backofens aus gezählt.

• Es kann sich Feuchtigkeit im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stehen Sie beim Öffnen der Tür während des Betriebs stets in sicherer Entfernung zum Gerät. Um die Kondensation zu reduzieren, heizen Sie das Gerät immer 10 Minuten vor dem Garen vor.

• Wischen Sie das Gerät nach jedem Gebrauch mit einem Tuch trocken.

• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie das Kochgeschirr nicht mit Aluminiumfolie. Dies könnte das Garergebnis beeinträchtigen und die Emailbeschichtung beschädigen. Backen von Kuchen

• Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen sind.

• Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Sie eine Ebene dazwischen frei. Garen von Fleisch und Fisch

• Setzen Sie beim Garen von Speisen mit hohem Fettgehalt ein tiefes Blech ein, damit keine hartnäckigen Flecken im Backofen verbleiben.

• Das Fleisch vor dem Anschneiden mindestens 15 Minuten ruhen lassen, damit der Fleischsaft nicht ausläuft.

• Um die Rauchentwicklung beim Braten zu vermindern, geben Sie etwas Wasser in das tiefe Blech. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser in das tiefe Blech. Garzeiten Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab. Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen (Garstufe, Gardauer usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind. Leonard 55Back- und Brattabelle Kuchen Speise Ober-/Unterhitze Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Rührteig 170 2 45 - 60 In einer Ku- chenform Mürbeteig 170 2 24 - 34 In einer Ku- chenform Buttermilch-Kä- sekuchen 170 1 60 - 80 In einer Ku- chenform (26 cm) Apfelkuchen 170 1 100 - 120 2 Kuchenfor- men (20 cm) auf dem Kom- birost Strudel/Stollen 175 2 60 - 80 Auf dem Back- blech Marmeladenku- chen 170 2 30 - 40 In einer Ku- chenform (26 cm) Früchtekuchen 170 2 60 - 70 In einer Ku- chenform (26 cm) Biskuit (Biskuit ohne Butter) 170 2 35 - 45 In einer Ku- chenform (26 cm) Stollen/Üppiger Früchtekuchen 170 2 50 - 60 In einer Ku- chenform (20 cm) Rosinenku- chen

170 2 50 - 60 In einer Brot- form Törtchen 170 3 20 - 30 Auf dem Back- blech Plätzchen

150 3 20 - 30 Auf dem Back- blech Baiser 100 3 90 - 120 Auf dem Back- blech Rosinenbröt- chen

190 3 15 - 20 Auf dem Back- blech 56 LeonardSpeise Ober-/Unterhitze Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Brandteig

190 3 25 - 35 Auf dem Back- blech Törtchen 180 3 45 - 70 In einer Ku- chenform (20 cm) Englischer Sandwichku- chen à la Victo- ria 180 1 oder 2 40 - 55 Links + rechts, Kuchenform, 20 cm

Backofen 10 Min. vorheizen. Brot und Pizza Speise Ober-/Unterhitze Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Weißbrot

190 1 60 - 70 1 - 2 Stück, 500 g pro Stück Roggenbrot 190 1 30 - 45 In einer Brot- form Brötchen

190 2 25 - 40 6 - 8 Brötchen auf einem Backblech Pizza

190 1 20 - 30 Auf einem tiefen Blech Scones

200 3 10 - 20 Auf dem Back- blech

Backofen 10 Min. vorheizen. Ofengerichte Speise Ober-/Unterhitze Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Nudelauflauf 180 2 40 - 50 In einer Auflauf- form Gemüseauflauf 200 2 45 - 60 In einer Auflauf- form Leonard 57Speise Ober-/Unterhitze Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Quiche 190 1 40 - 50 In einer Auflauf- form Lasagne 200 2 25 - 40 In einer Auflauf- form Cannelloni 200 2 25 - 40 In einer Auflauf- form Yorkshirepud- ding

Backofen 10 Min. vorheizen. Fleisch Speise Ober-/Unterhitze Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Rindfleisch 200 2 50 - 70 Kombirost und tiefes Blech Schweinefleisch 180 2 90 - 120 Kombirost und tiefes Blech Kalb 190 2 90 - 120 Kombirost und tiefes Blech Roastbeef, eng- lisch 210 2 44 - 50 Kombirost und tiefes Blech Roastbeef, me- dium 210 2 51 - 55 Kombirost und tiefes Blech Roastbeef, durch 210 2 55 - 60 Kombirost und tiefes Blech Schweineschul- ter 180 2 120 - 150 Auf einem tiefen Blech Schweinshaxe 180 2 100 - 120 2 Stück auf ei- nem tiefen Blech Lamm 190 2 110 - 130 Keule Hähnchen 200 2 70 - 85 Ganz auf einem tiefen Blech 58 LeonardSpeise Ober-/Unterhitze Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Truthahn 180 1 210 - 240 Ganz auf einem tiefen Blech Ente 175 2 120 - 150 Ganz auf einem tiefen Blech Gans 175 1 150 - 200 Ganz auf einem tiefen Blech Hasenbraten 190 2 60 - 80 Zerlegt Hase 190 2 150 - 200 Zerlegt Fasan 190 2 90 - 120 Ganz auf einem tiefen Blech Fisch Speise Ober-/Unterhitze Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Forelle/ Seebrasse 190 2 40 - 55 3 - 4 Fische Thunfisch/ Lachs 190 2 35 - 60 4 - 6 Filets

REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise. Hinweise zur Reinigung

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Geräts.

• Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.

• Reinigen Sie den Geräteinnenraum nach jedem Gebrauch. Fettansammlungen und Speisereste könnten einen Brand verursachen.

• Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.

• Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Spülmittel an.

• Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler gereinigt werden. Andernfalls kann die Antihaftbeschichtung beschädigt werden. Leonard 59Geräte mit Edelstahl- oder Aluminiumfront: Reinigen Sie die Backofentür nur mit einem nassen Schwamm und trocknen Sie sie mit einem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise. Reinigen der Türdichtung

• Die Türdichtung muss regelmäßig überprüft werden. Die Türdichtung ist im Rahmen des Garraums angebracht. Nehmen Sie das Gerät nicht in Betrieb, wenn die Türdichtung beschädigt ist. Wenden Sie sich an den Kundendienst.

• Lesen Sie in den allgemeinen Informationen zur Reinigung nach, was bei der Reinigung der Türdichtung beachtet werden muss. Reinigen der Backofentür Die Backofentür hat zwei Glasscheiben. Die Backofentür und die innere Glasscheibe können zur Reinigung ausgebaut werden. Die Backofentür kann sich schließen, wenn Sie versuchen, die innere Glasscheibe zu entfernen, bevor Sie die Backofentür abnehmen. VORSICHT! Verwenden Sie das Gerät nicht ohne die innere Glasscheibe.

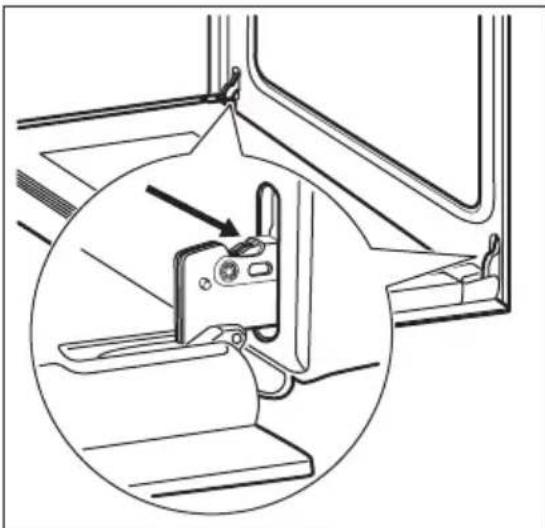

1. Klappen Sie die Backofentür ganz auf,

und greifen Sie an die beiden Türscharniere.

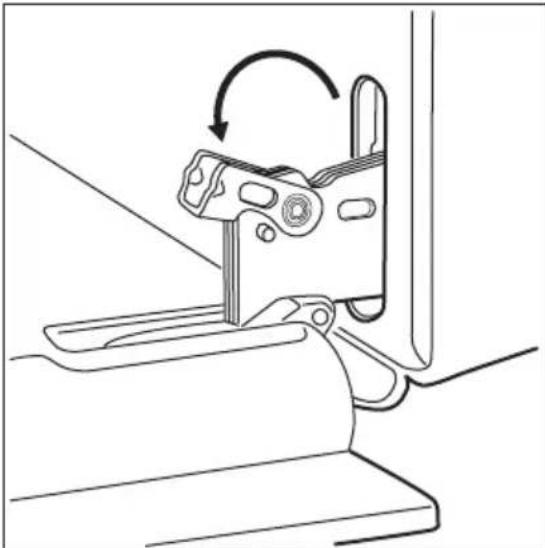

2. Heben Sie die Hebel der beiden

Scharniere an, und klappen Sie sie nach vorn.

3. Schließen Sie die Backofentür halb bis

zur ersten Raststellung. Anschließend ziehen Sie sie nach vorn aus der Halterung heraus. 60 Leonard4. Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche.

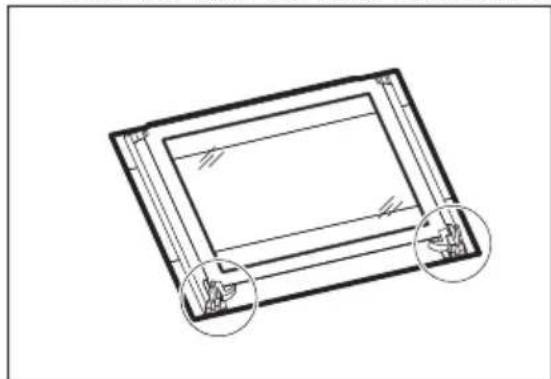

5. Lösen Sie das Verriegelungssystem, um

die innere Glasscheibe zu entfernen.

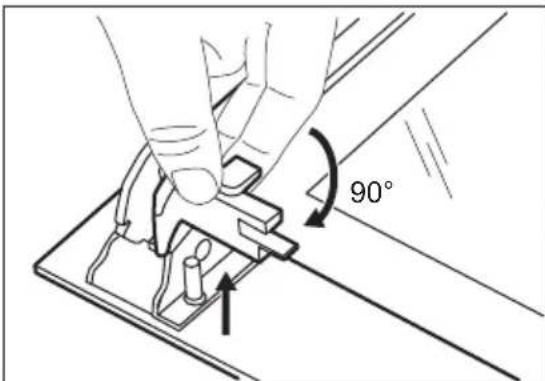

6. Drehen Sie die beiden

Befestigungselemente um 90 Grad und nehmen Sie sie aus der Halterung. 90°

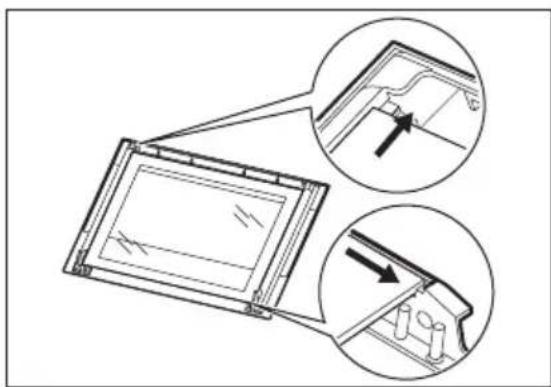

7. Heben Sie die Glasscheibe vorsichtig an

und entfernen Sie sie.

Reinigen Sie die Glasscheibe mit Wasser und Spülmittel. Trocknen Sie die Glasscheibe sorgfältig ab. Nach der Reinigung müssen die Glasscheibe und die Backofentür wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch. Der bedruckte Bereich muss zur Innenseite der Tür zeigen. Vergewissern Sie sich nach der Montage, dass sich der Glasscheibenrahmen an den bedruckten Bereichen nicht rau anfühlt. Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen.. Leonard 61Austauschen der Lampe Legen Sie ein Tuch unten in den Garraum des Geräts. Auf diese Weise schützen Sie die Glasabdeckung der Backofenlampe und den Innenraum des Backofens. WARNUNG! Stromschlaggefahr! Schalten Sie die Sicherung aus, bevor Sie die Lampe austauschen. Die Lampe und die Glasabdeckung der Lampe können heiß werden.

1. Schalten Sie das Gerät aus.

2. Entfernen Sie die Sicherungen aus dem

Sicherungskasten, oder schalten Sie den Schutzschalter aus. Rückwandlampe

1. Drehen Sie die Glasabdeckung der

Lampe gegen den Uhrzeigersinn, und nehmen Sie sie ab.

2. Reinigen Sie die Glasabdeckung.

3. Ersetzen Sie die Lampe durch eine

geeignete, bis 300 °C hitzebeständige Lampe.

Bringen Sie die Glasabdeckung wieder an. FEHLERSUCHE WARNUNG! Siehe Kapitel Sicherheitshinweise. Was tun, wenn ... Problem Mögliche Ursache Abhilfe Der Backofen heizt nicht. Der Backofen ist ausgeschal- tet. Schalten Sie den Backofen ein. Der Backofen heizt nicht. Die Sicherung hat ausgelöst. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Löst die Si- cherung wiederholt aus, wenden Sie sich an eine zu- gelassene Elektrofachkraft. Die Beleuchtung funktioniert nicht. Die Lampe ist defekt. Tauschen Sie die Lampe aus. 62 LeonardProblem Mögliche Ursache Abhilfe Dampf und Kondenswasser schlagen sich auf den Spei- sen und im Garraum nieder. Die Speisen standen zu lange im Backofen. Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15 - 20 Minu- ten im Backofen stehen las- sen. Servicedaten Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst. Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am Frontrahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum. Wir empfehlen, hier folgende Daten zu notieren: Modell (MOD.) ......................................... Produktnummer (PNC) ......................................... Seriennummer (S.N.) ......................................... MONTAGE WARNUNG! Siehe Kapitel Sicherheitshinweise. Montage

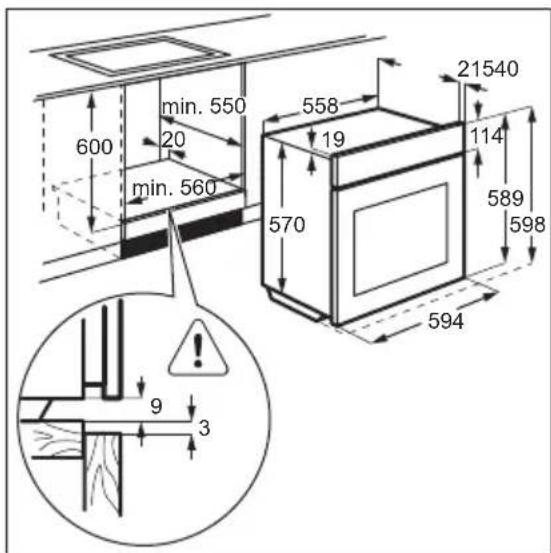

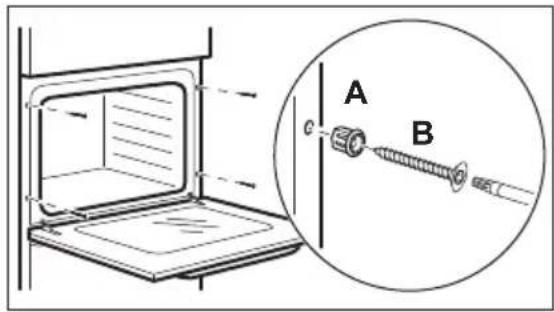

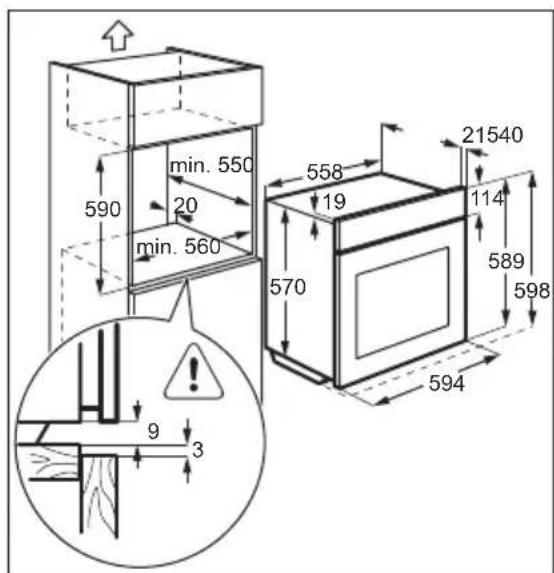

Leonard 63Befestigung des Geräts im Möbel

Elektrischer Anschluss Der Hersteller haftet nicht für Schäden, die aufgrund der Nichtbeachtung der in den Sicherheitshinweisen beschriebenen Sicherheitsvorkehrungen entstehen. Das Gerät wird mit einem Netzstecker und Netzkabel geliefert. Kabel Einsetzbare Kabeltypen für Montage und Austausch: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Näheres zum Kabelquerschnitt siehe Gesamtleistung auf dem Typenschild und in der Tabelle: Gesamtleistung (W) Kabelquerschnitt (mm²) Maximal 1380 3 x 0,75 Maximal 2300 3 x 1 Maximal 3680 3 x 1,5 Die Erdleitung (gelb/grünes Kabel) muss 2 cm länger sein als die Phasenleitung und der Nullleiter (blaues und braunes Kabel). TECHNISCHE DATEN Technische Daten Spannung 230 V Frequenz 50 Hz ENERGIEEFFIZIENZ Produktdatenblatt und Backofeninformatationen gemäß EG 65-66/2014 Herstellername Leonard Modellidentifikation LBN1110X Energieeffizienzindex 105.1 Energie-Effizienzklasse A Energieverbrauch bei Standardbeladung, Ober-/Unterhit-

Anzahl der Garräume 1 Hitzequelle Strom 64 LeonardVolumen 56 l Backofentyp Einbau-Backofen Gewicht 25.0 kg EN 60350-1 - Haushaltskochgeräte - Teil 1: Herde, Backöfen, Dampfgarer und Grillgeräte - Verfahren zur Messung der Gebrauchseigenschaften Energie sparen Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

• Allgemeine Tipps – Achten Sie darauf, dass die Backofentür während des Betriebs vollständig geschlossen ist, und öffnen Sie sie nicht öfter als erforderlich. – Verwenden Sie Kochgeschirr aus Metall, um Energie zu sparen. – Wenn immer möglich, geben Sie die Speisen in den kalten Backofen. – Beträgt die Garzeit länger als 30 Minuten, reduzieren Sie die Ofentemperatur je nach Gardauer 3 - 10 Minuten vor Ablauf des Garvorgangs auf die Mindesttemperatur. Durch die Restwärme des Backofens werden die Speisen weiter gegart. – Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

• Warmhalten von Speisen - wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchte, wählen Sie die niedrigste Temperatureinstellung. UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. Leonard 65 *66 LeonardLeonard 67867310363-C-182016
