BEDIENUNGSANLEITUNG 66202 NOCH

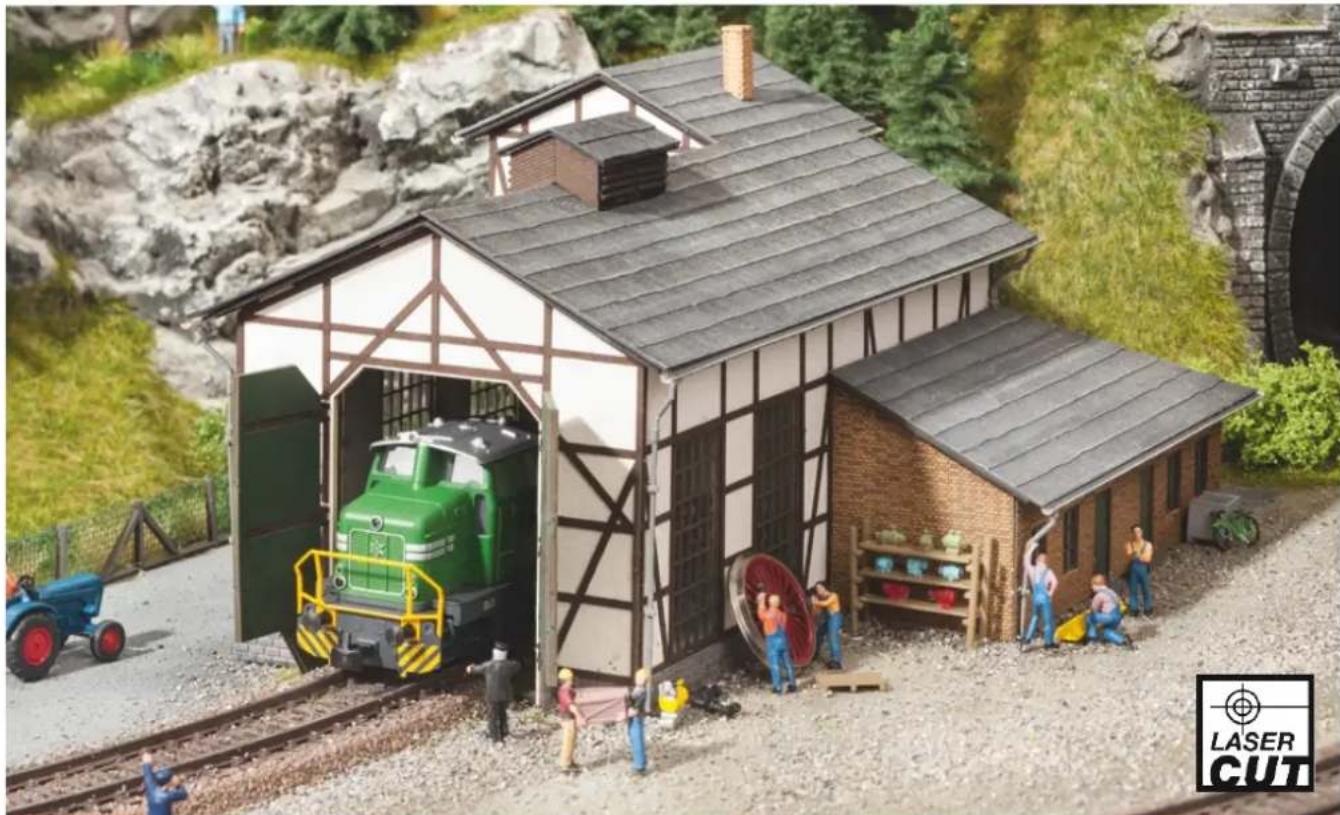

66202 Lokschuppen Tannau (Berg) H0
Loco Depot Tannau H0 • Remise à locomotives Tannau H0 Depósito de locomotoras Tannau H0 • Locloods Tannau H0
Vor Gebrauch die Sicherheitshinweise und Anleitung genau lesen und beachten.
Dieser Artikel ist ein Modellbauartikel für anspruchsvolle Modellbauer und Sammler. Aufgrund maßstabs- und vorbildgetreuer bzw. funktionsbedingter Gestaltung sind Spitzen, Kanten und filigrane Kleinteile enthalten. Für den Zusammenbau sind Werkzeuge wie ein scharfes Bastelmesser, eine scharfe Schere und spezieller Kleber nötig. Die fachgerechte
Weiterverarbeitung dieses Modellbauproduktes birgt daher ein Verletzungsrisiko! Das Produkt gehört aus diesem Grund nicht in die Hände von Kindern! Nach Fertigstellung ist dieser Artikel zum Einbau (Fixierung z.B. durch Klebstoff) in eine Modellbahnanlage, Schaustück usw. und als hochwertiger Dekorationsartikel vorgesehen. Kein Spielzeug.
Diesen Bausatz sowie Zubehör (Klebstoffe, Farben, Messer usw.) unbedingt außer Reichweite von Kindern unter 3 Jahren halten. Lassen Sie Kinder nur unter fachkundiger Aufsicht von erwachsenen Modellbauern diese Bausätze bearbeiten.
Nur die diesem Bausatz beiliegenden Teile und empfohlenes Zubehör verwenden. Hände und Werkzeug nach dem Basteln säubern.
Bei der Verwendung von Farben und Klebstoffen unbedingt beachten: Nicht essen, trinken oder rauchen. Farben und Klebstoffe nicht mit Augen, Haut oder Mund in Berührung bringen. Dämpfe nicht einatmen. Von Zündquellen fernhalten. Die Anleitung und Hinweise des Herstellers genau beachten. Erste Hilfe bei Augenkontakt: Auge unter fließendem Wasser ausspülen und dabei offen halten. Umgehend ärztliche Hilfe konsultieren.
Diese Information gut aufbewahren.
Herzlichen Dank, dass Sie sich für einen Laser-Cut Bausatz von NOCH entschieden haben. Wenn Sie einige Hinweise beachten, ist ein perfektes Ergebnis sehr leicht zu erzielen.
Säubern der Teile: Beim Lasergravieren der Teile entsteht durch das Verbrennen des Materials sogenannter Schmauch, der sich auf den Teilen absetzt. Dies betrifft vor allem Fensterläden, Fensterleibungen, Dachunterkonstruktion und Holzverkleidungen. Sie sollten diese Teile daher vor dem Zusammenbau reinigen. Hierzu eignet sich eine alte Zahnbürste. Außerdem könne Sie die Teile mit dem NOCH Haft- und Fixierspray (Art. Nr. 61152) versiegeln. Waschen Sie sich nach dem Säubern der Teile die Hände.
ACHTUNG: Die Reihenfolge ist strikt einzuhalten. Bitte orientieren Sie sich an den Abbildungen um die Position der Teile zu ermitteln. Prüfen Sie vor dem Verkleben der Teile immer den korrekten Sitz und die Passgenauigkeit.
English:
Bitte Markierung beachten

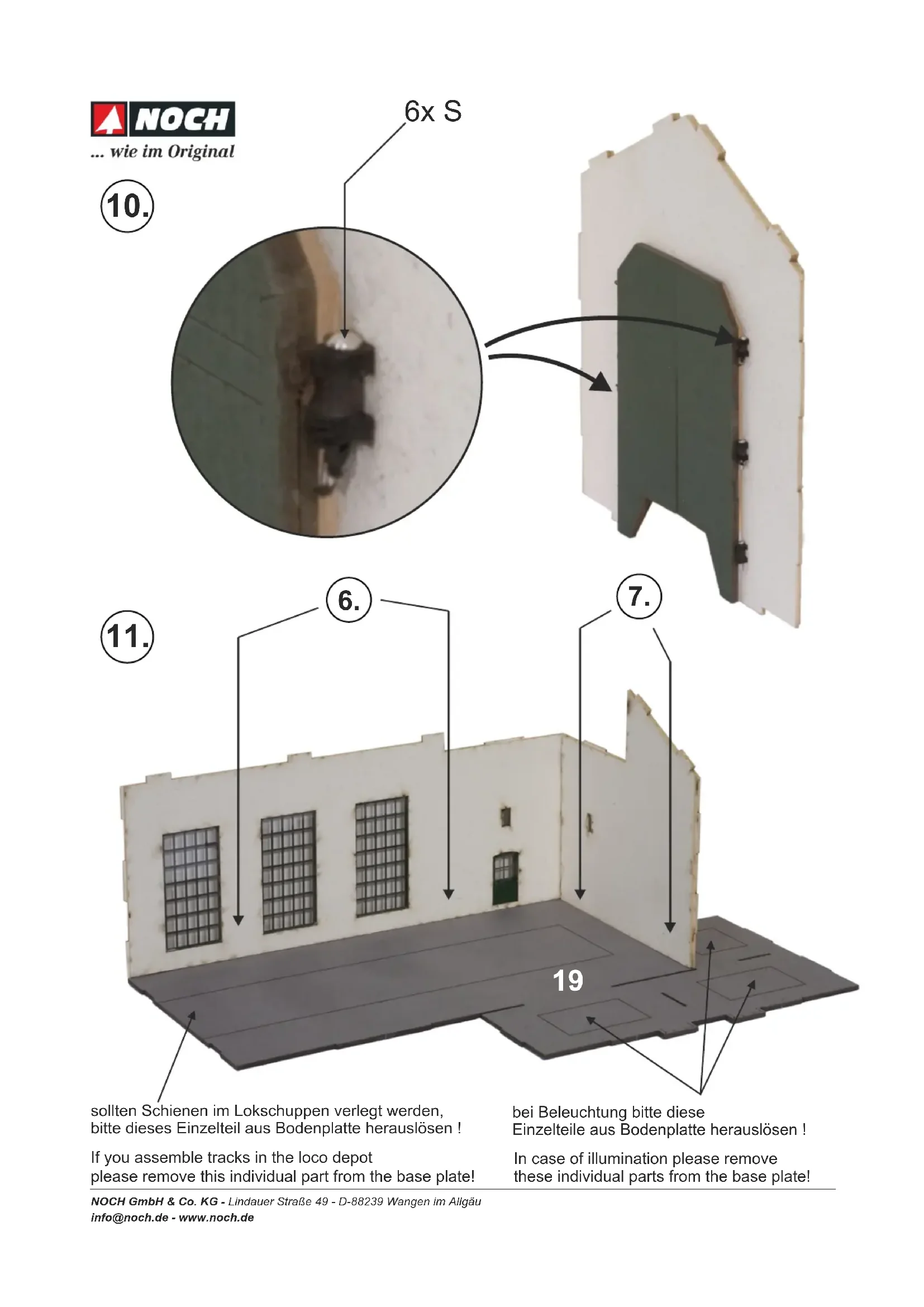

sollten Schienen im Lokschuppen verlegt werden, bitte dieses Einzelteil aus Bodenplatte herauslösen!
bei Beleuchtung bitte diese Einzelteile aus Bodenplatte herauslösen!


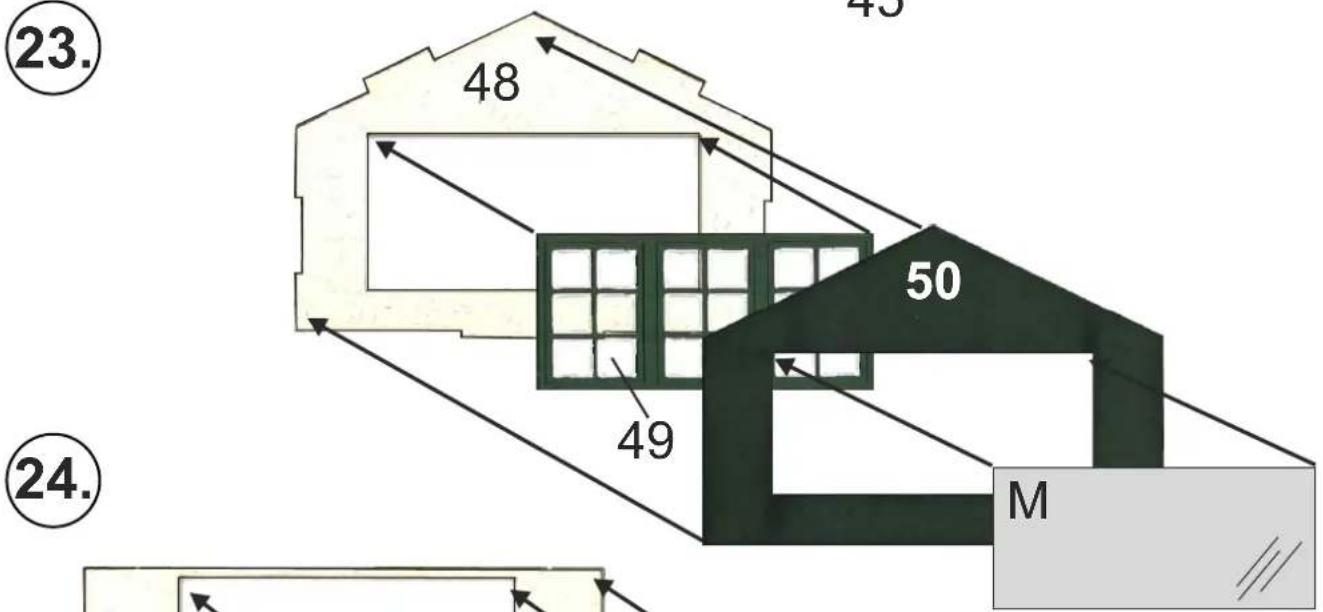

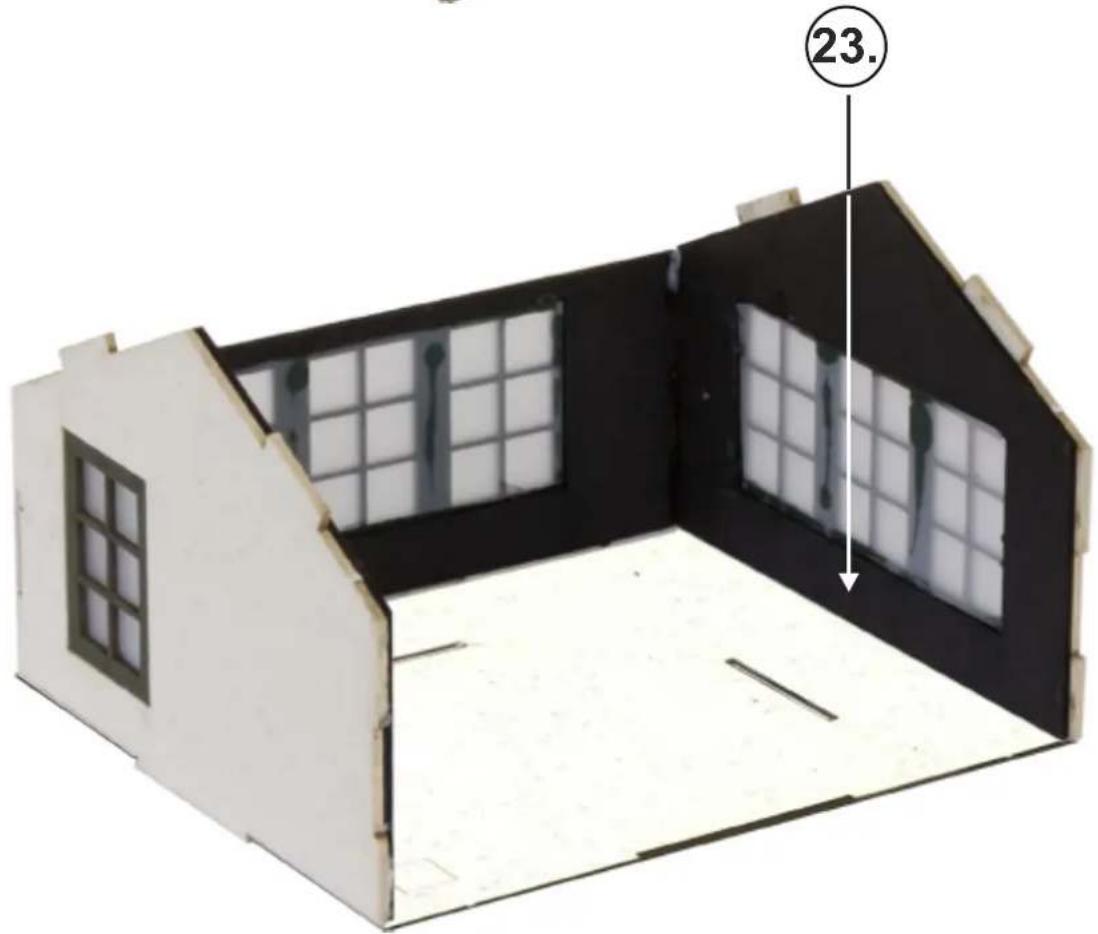

23. 48 49 50 24.


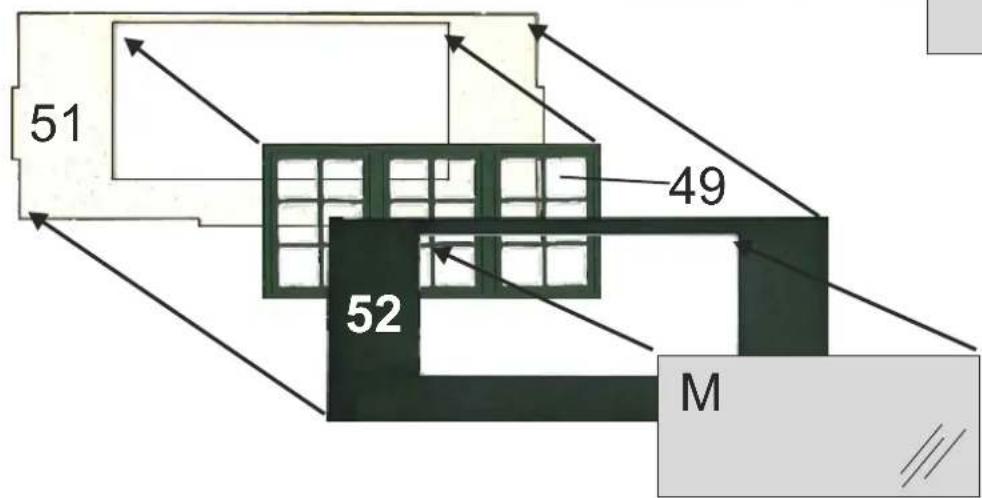

51 49 52 M
NOCH
... wie im Original


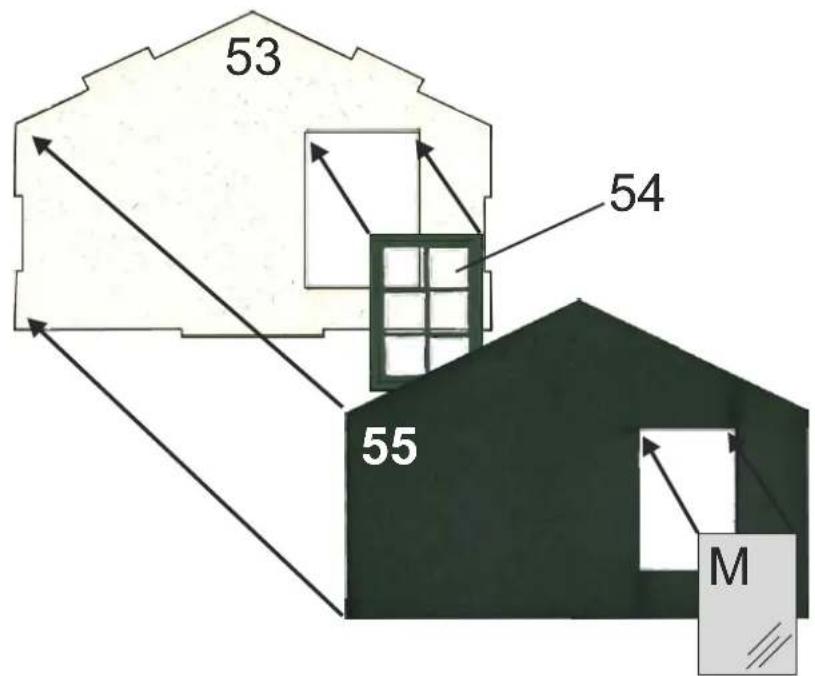

53 54 55 M


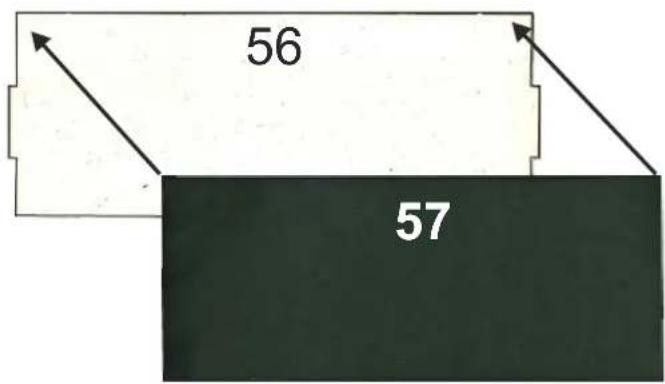

56 5727.
pie

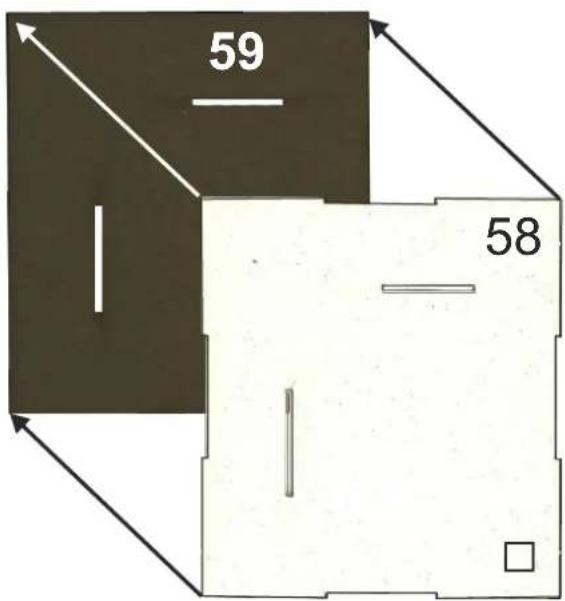

| Region | Value | |--------|-------| | Top Left | 59 | | Bottom Right | 58 |
NOCH
... wie im Original


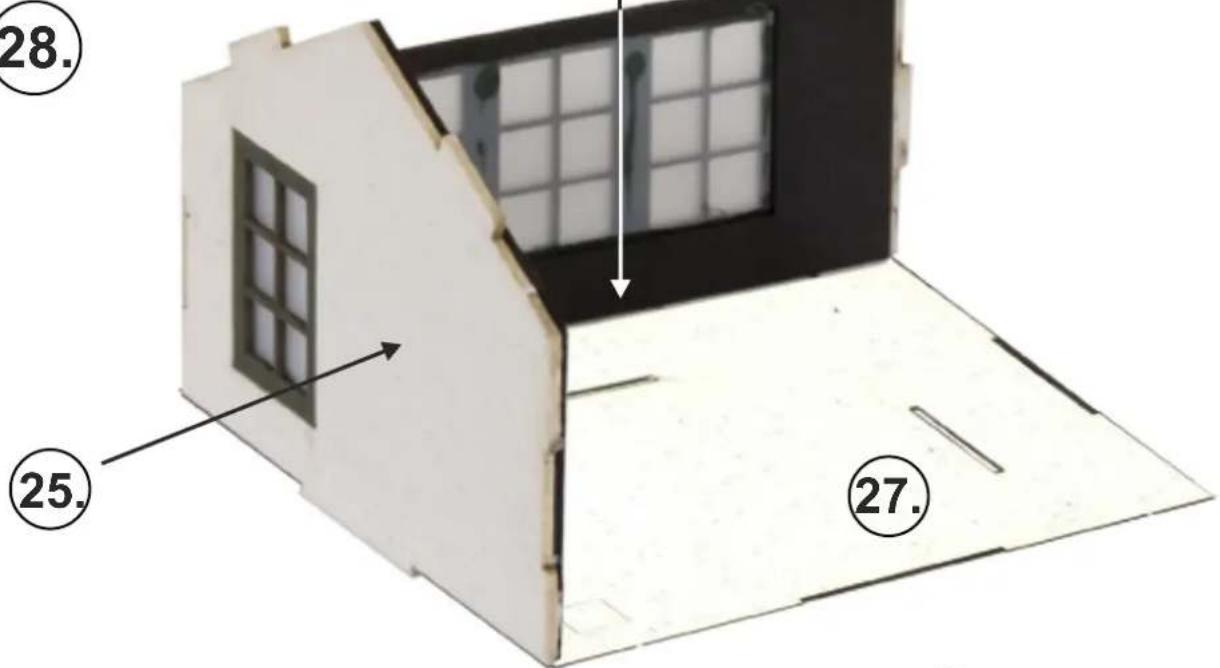

28. 25. 27.


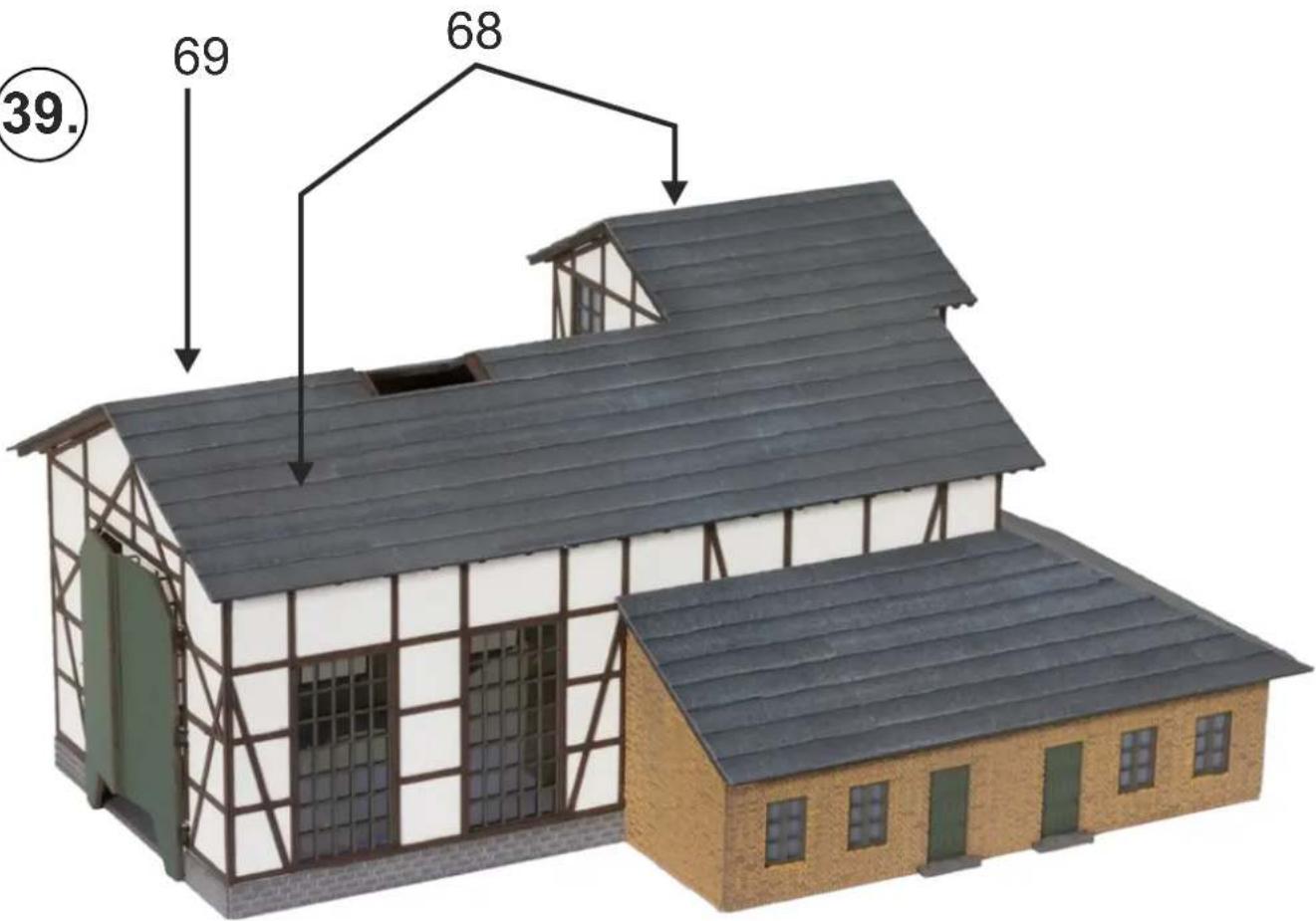

39. 69 68
NOCH
... wie im Original

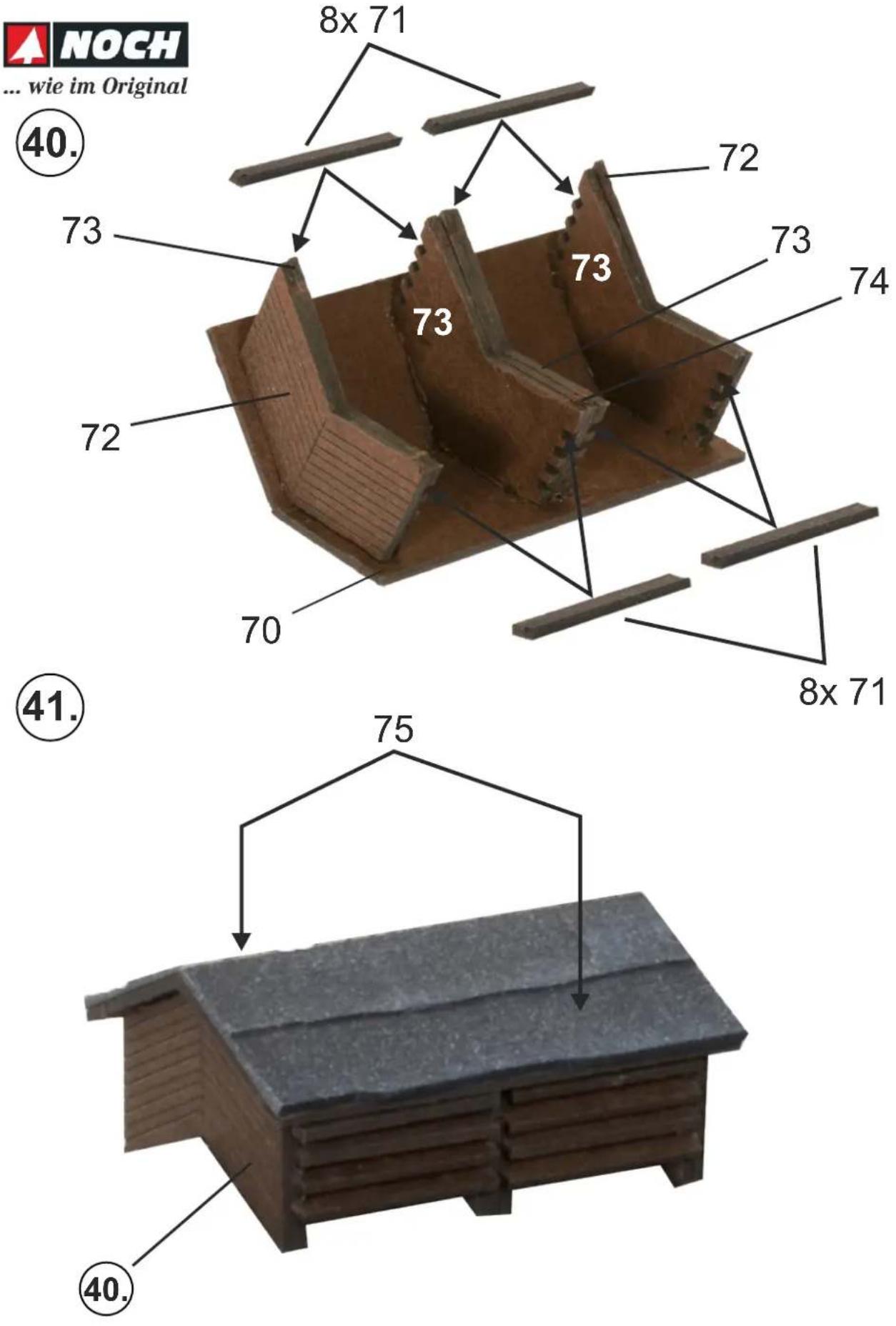

8x 71
NOCH
... wie im Original


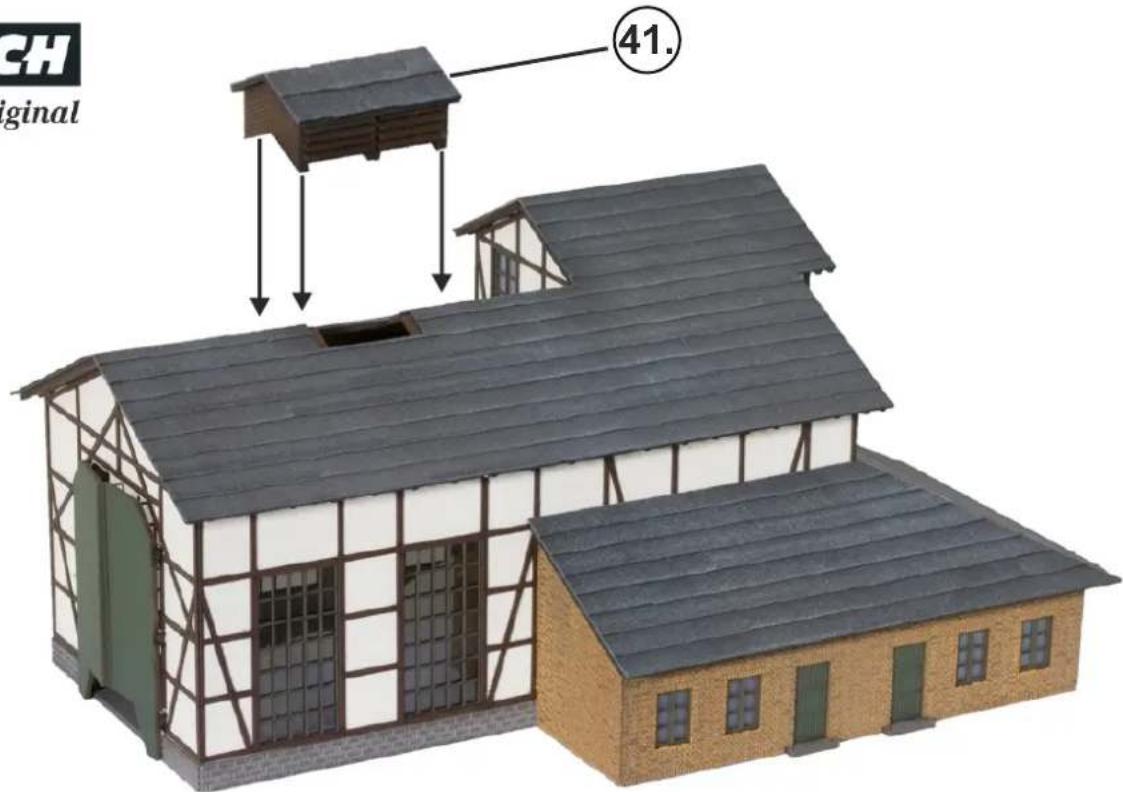

CH ginal 41.


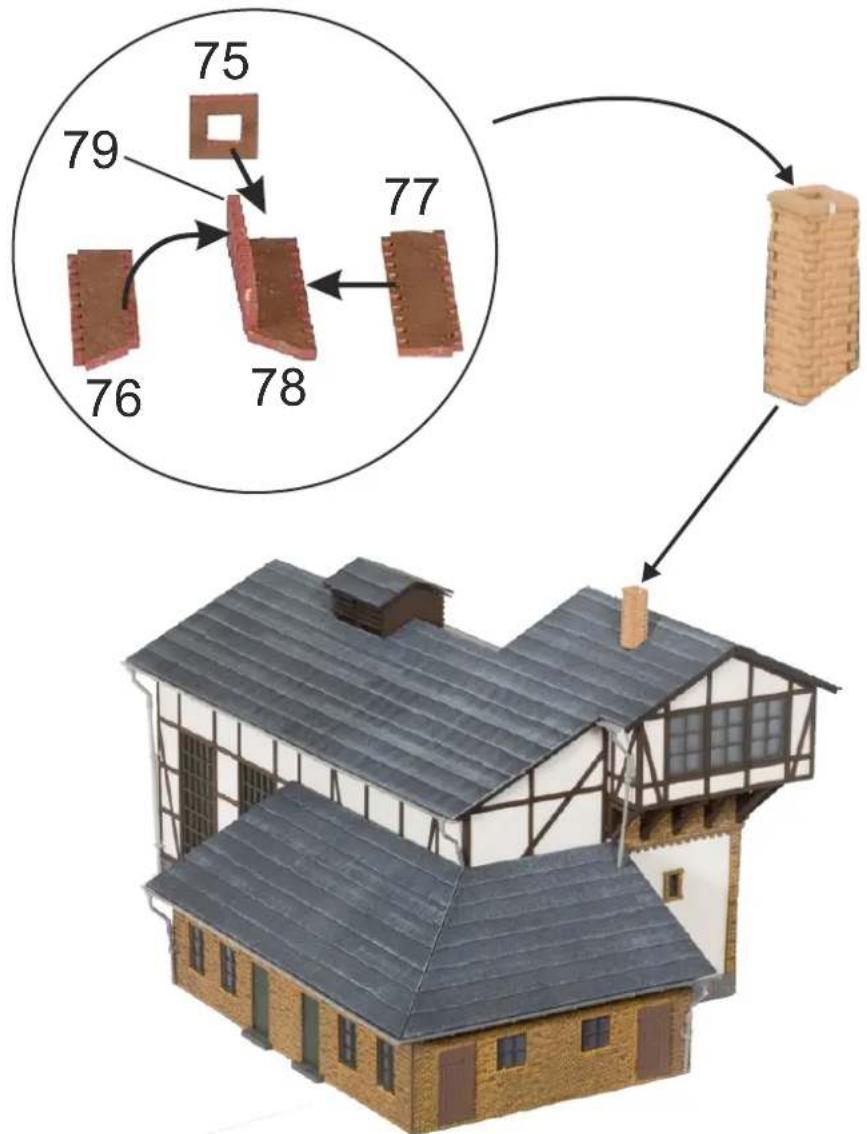

75 79 76 78 77
NOCH
... wie im Original

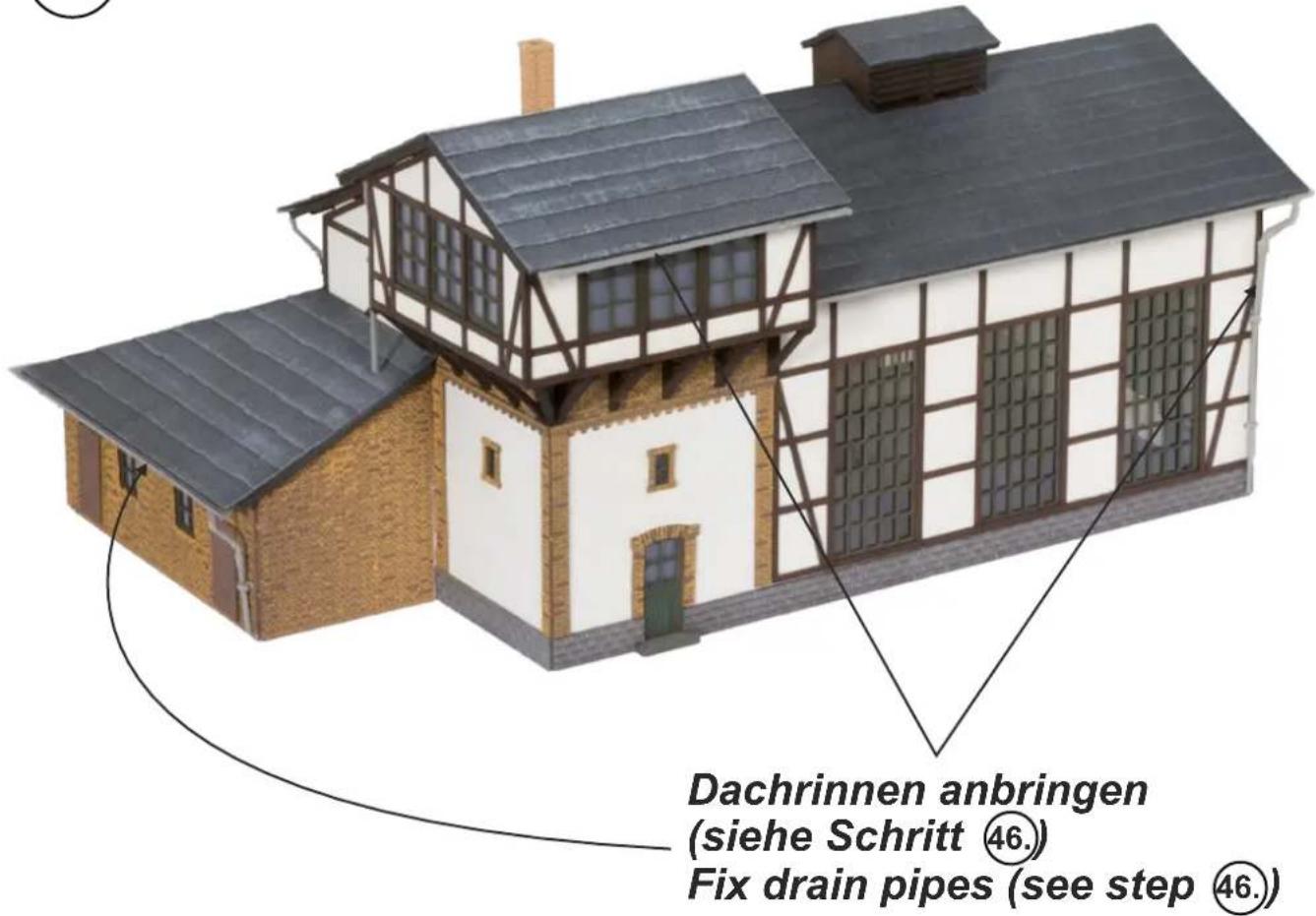

44.
Dachrinnen anbringen
(siehe Schritt 46.)
Fix drain pipes (see step 46.)
45.


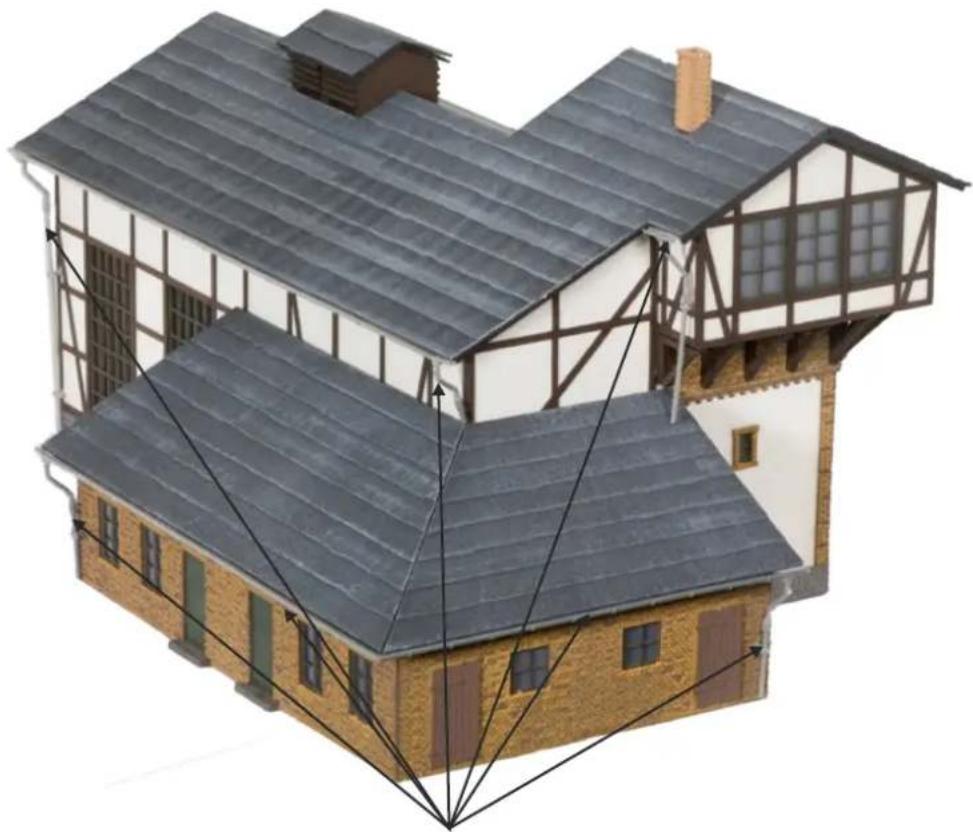

Dachrinnen anbringen (siehe Schritt 46.) Fix drain pipes (see step 46.)... wie im Original

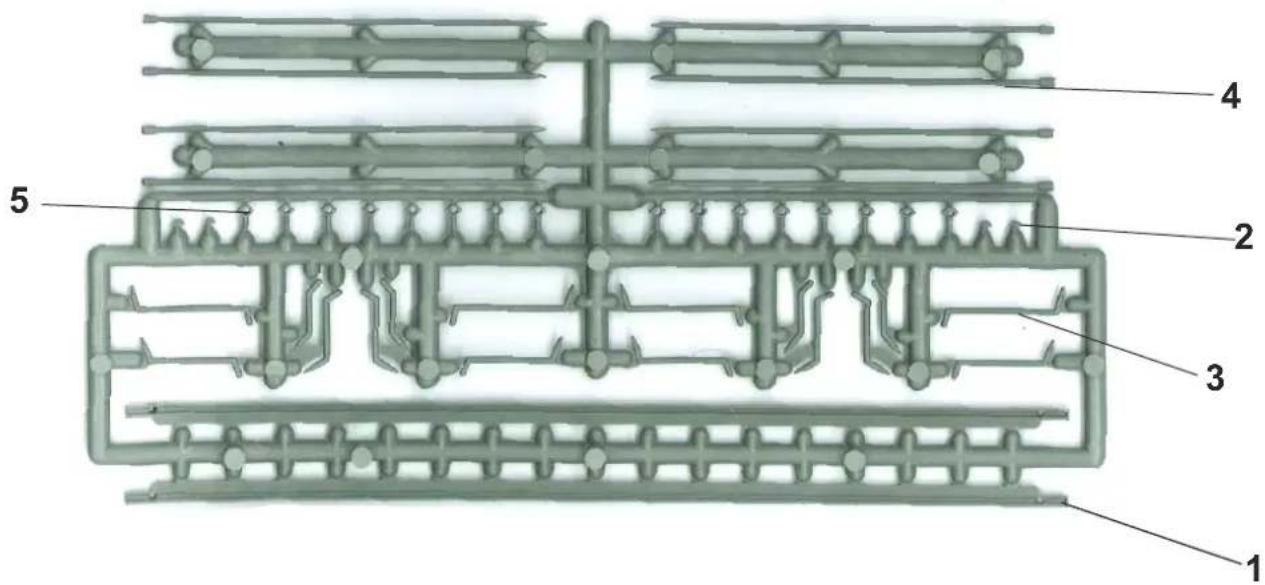

Zusammenbau der Dachrinne Assembling of drain pipes
Mit dem Dachrinnenbausatz können Sie Dachrinnen und Fallrohre individuell auf Ihr Gebäude anpassen. Beginnen Sie immer mit dem Anbringen der Dachrinnen (1) am Dach. Kürzen Sie diese mit einem scharfen Messer. Achten Sie darauf, mindestens einen Regenablauf an einer Seite beizubehalten. Sollten Sie zwei Regenabläufe rechts und links benötigen, schneiden Sie die überschüssige Länge der Dachrinne aus der Mitte der Dachrinne heraus und setzen beide Enden anschließend wieder zusammen. Danach kleben Sie an den Enden der Dachrinnen die Abschluss-Stopfen (2) an. Wählen Sie anschließend aus den verschiedenen Winkelstücken (3) das am besten passende aus und stecken es von unten in den Ablauf der Dachrinne. Nun längen Sie die Fallrohre (4) entsprechend der Höhe des Gebäudes ab. Um die Fallrohre für hohe Gebäude zu verlängern stecken Sie diese einfach ineinander.
Die Schellen (5) können entweder mit einer kleinen Bohrung (1,9 mm) in der Wand des Gebäudes befestigt werden, oder Sie schneiden die Haltezapfen ab und kleben die Schellen flach auf die Wand. Fädeln Sie die Fallrohre durch die Schallen und stecken Sie das Fallrohr von unten in das Winkelstück.
