| Produkttyp | Einbau-Induktionskochfeld |
| Marke | Progress |
| Modell | PAI6106E |
| Stromversorgung | 220-240 V, 50-60 Hz, 7,4 kW |
| Anzahl der Kochzonen | 4 Induktionszonen |
| Zonendurchmesser | Vorn links 21,0 cm, Hinten links 21,0 cm, Vorn rechts 14,5 cm, Hinten rechts 18,0 cm |
| Nennleistung (max) | Vorn links 2300 W, Hinten links 2300 W, Vorn rechts 1400 W, Hinten rechts 1800 W |
| Booster-Funktion (max) | Vorn links 3200 W (10 Min), Hinten links 3200 W (10 Min), Vorn rechts 2500 W (4 Min), Hinten rechts 2800 W (10 Min) |
| Oberflächenmaterial | Glaskeramik |
| Funktionen | Automatischer Start, Booster, Bridge, STOP+GO, Timer, Tastensperre, Kindersicherung, Leistungsmanager |
| Energieverbrauch (Tabelle) | 178,8 Wh/kg |
| Sicherheit | Automatische Abschaltung, Überhitzungsschutz, Restwärmeanzeige, Verriegelung, Kindersicherung |
| Empfohlene Reinigung | Spezialreiniger für Glaskeramik, Schaber für hartnäckige Rückstände, weiches Tuch |
| Pflege | Nach jedem Gebrauch reinigen, keinen Dampfreiniger verwenden |
| Installation | Einbau, Lüftungsspalt 2 mm, Kabel H05BB-F |
| Kabeltyp | H05BB-F T min 90°C |
| Reparierbarkeit | Darf nur von einem qualifizierten Fachmann durchgeführt werden, nur Originalteile |
| Umweltschutz | Gemäß den örtlichen Vorschriften recyceln, nicht mit dem Hausmüll entsorgen |
| Zubehör | Optionaler Schutzrahmen (nicht in allen Ländern erhältlich) |
Häufig gestellte Fragen - PAI6106E PROGRESS
Benutzerfragen zu PAI6106E PROGRESS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Herd kostenlos im PDF-Format! Finden Sie Ihr Handbuch PAI6106E - PROGRESS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PAI6106E von der Marke PROGRESS.
BEDIENUNGSANLEITUNG PAI6106E PROGRESS

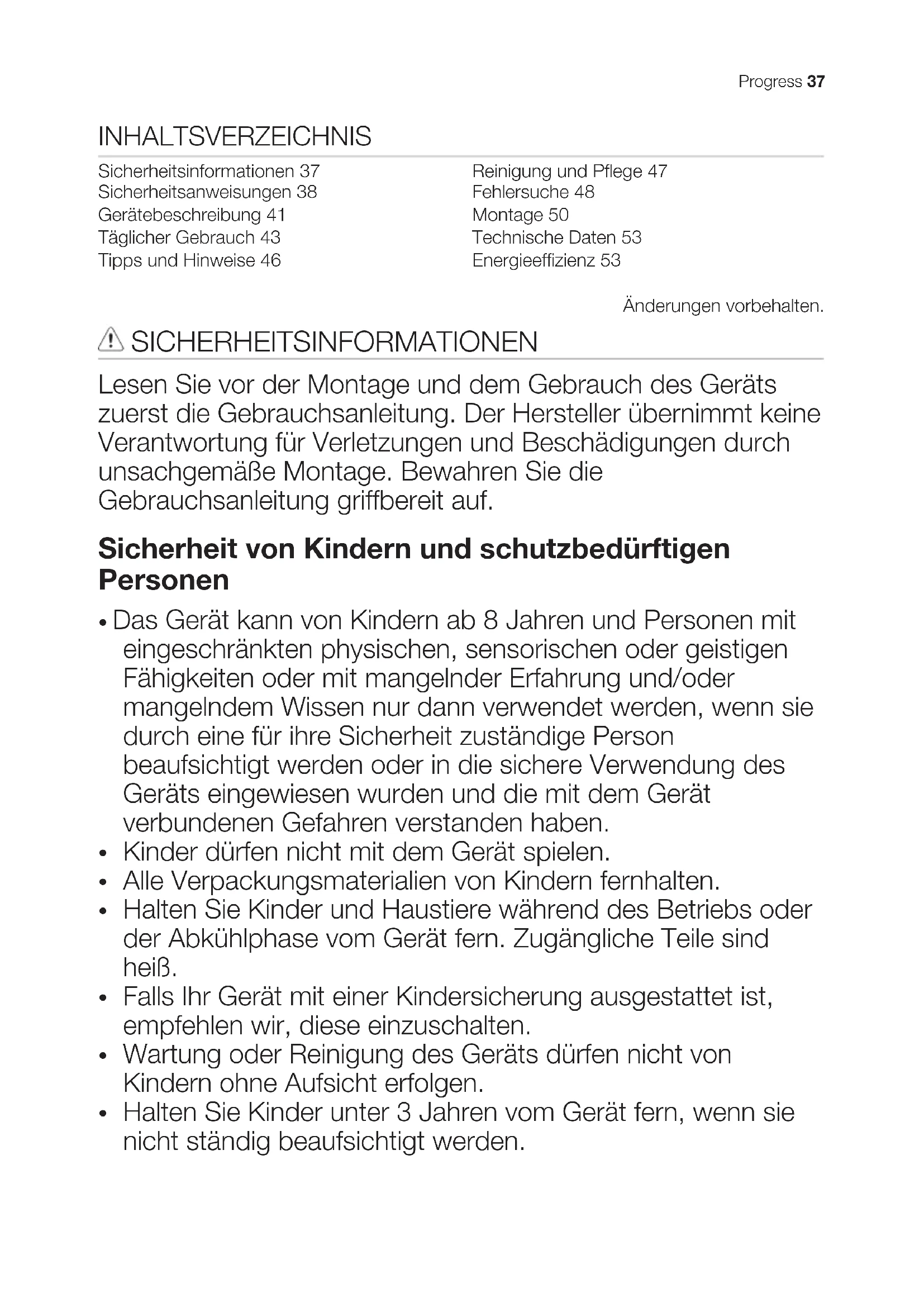

| Sicherheitsinformationen 37 |
| Sicherheitsanweisungen 38 |
| Gerätebeschreibung 41 |
| Täglicher Gebrauch 43 |
| Tipps und Hinweise 46 |
| Reinigung und Pflege 47 |
| Fehlersuche 48 |
| Montage 50 |
| Technische Daten 53 |
| Energieeffizienz 53 |
Änderungen vorbehalten.
⚠ SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.
Sicherheit von Kindern und schutzbedürftigen Personen
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Alle Verpackungsmaterialien von Kindern fernhalten.
- Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche Teile sind heiß.
- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
- Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.
- Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
Allgemeine Sicherheit
- Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.
- Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
- Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
- Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
- Legen Sie keine Gegenstände auf dem Kochfeld ab.
- Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
- Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.
- Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.
- Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramik-/Glasfläche feststellen. Stromschlaggefahr!
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
SICHERHEITSANWEISUNGEN
Montage
WARNUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.
- Entfernen Sie das Verpackungsmaterial.
- Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
- Halten Sie sich an die mitgelieferte Montageanleitung.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
- Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
- Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
- Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
- Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
- Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
- Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.
- Achten Sie darauf, dass zwischen der Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.
Elektrischer Anschluss
WARNUNG! Brand- und Stromschlaggefahr.
- Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein. - Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
-
Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
-
Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
- Verwenden Sie die Zugentlastung für das Kabel.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
- Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
- Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
- Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
Gebrauch
WARNUNG! Verletzungs-, Verbrennungs- und Stromschlaggefahr.
- Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
- Das Gerät ist für die Verwendung im Haushalt vorgesehen.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
- Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
- Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
- Schalten Sie die Kochzonen nach jedem Gebrauch aus.
- Verlassen Sie sich nicht auf die Topferkennung.
- Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
- Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
- Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.
- Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
- Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.
WARNUNG! Brand- und Explosionsgefahr!
-
Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen. -
Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
WARNUNG! Das Gerät könnte beschädigt werden.
- Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
- Lassen Sie das Kochgeschirr nicht leerkochen.
- Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
- Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
- Legen Sie keine Alufolie auf das Gerät.
- Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas-/ Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
- Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
Reinigung und Pflege
- Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
- Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.
- Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.
- Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
- Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzen
Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
Entsorgung
WARNUNG! Verletzungs- und Erstickungsgefahr.
- Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
Service
- Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
- Verwenden Sie ausschließlich Originalersatzteile.
GERÄTEBESCHREIBUNG
Kochfeldanordnung
1 Induktionskochzone
2 Bedienfeld
Bedienfeldanordnung
| Sensorfeld | Funktion Anmerkung | ||
| 1 |  | EIN/AUS Ein- und Ausschalten des Kochfeldes. | |
| 2 | [XXX] | Tastensperre / Kindersicherung | Verriegeln/Entriegeln des Bedienfelds. |
| 3 |  | STOP+GO Ein- und Ausschalten der Funktion. | |
| 4 | [4TX3] | Bridge Ein- und Ausschalten der Funktion. | |
| 5 | - Kochstufenanzeige Zeigt die Kochstufe an. | ||
| 6 | - Kochzonen-Anzeigen des Timers | Zeigen an, für welche Kochzone die Zeit eingestellt wurde. | |
| 7 | - Timer-Anzeige Zeigt die Zeit in Minuten an. | ||
| 8 |  | - Auswählen der Kochzone. | |
| 9 |  | - Erhöhen oder Verringern der Zeit. | |
| 10 |  | Power-Funktion Ein- und Ausschalten der Funktion. | |
| 11 | - Einstellskala Einstellen der Kochstufe. | ||
Anzeigen der Kochstufen
| Display Beschreibung | |
| 0 | Die Kochzone ist ausgeschaltet. |
| 1 - 9 | Die Kochzone ist eingeschaltet. |
| u | Die Funktion STOP+GO ist in Betrieb. |
| R | Die Funktion Ankochautomatik ist in Betrieb. |
| P | Power-Funktion ist eingeschaltet. |
| E + Zahl | Eine Störung ist aufgetreten. |
| H | Eine Kochzone ist noch heiß (Restwärme). |
| L | Die Funktion Tastensperre /Kindersicherung ist in Betrieb. |
| F | Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. |
| - | Die Funktion Abschaltautomatik ist in Betrieb. |
Restwärmeanzeige
WARNUNG! Es besteht Verbrennungsgefahr durch Restwärme.
Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.
TÄGLICHER GEBRAUCH
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Ein- und Ausschalten
Berühren Sie Ⓐ Sekunde lang, um das Kochfeld ein- oder auszuschalten.
Abschaltautomatik
Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:
- Alle Kochzonen sind ausgeschaltet.
- Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt.
- Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.
- Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.
- Sie verwenden ungeeignetes Kochgeschirr. Das Symbol F leuchtet und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
- Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet ☐ auf und das Kochfeld schaltet sich aus.
Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:
| Kochstufe | Das Kochfeld wird ausgeschaltet nach |
| u, 1 - 2 | 6 Stunden |
| 3 - 4 5 Stunden | |
| 5 4 Stunden | |
| 6 - 9 1,5 Stunden |
Kochstufe
Einstellen oder Ändern der Kochstufe:
Berühren Sie die Einstellskala auf der gewünschten Kochstufe oder fahren Sie mit dem Finger entlang der Skala bis zur gewünschten Kochstufe.
Diese Funktion verbindet zwei linke Kochzonen, sie funktionieren dann wie eine Kochzone.
Stellen Sie zuerst die Kochstufe für eine der beiden linken Kochzonen ein.
Einschalten der Funktion: Berühren Sie
☐. Zum Einstellen oder Ändern der Kochstufe berühren Sie eine der Einstellskalen.
Ausschalten der Funktion: Berühren Sie
. Die Kochzonen arbeiten wieder unabhängig voneinander.
Ankochautomatik
Wenn Sie diese Funktion einschalten, lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet.
Zum Einschalten der Funktion muss die Kochzone abgekühlt sein.
Einschalten der Funktion für eine
Kochzone: Berühren Sie P (leuchtet). Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 3 Sekunden leuchtet auf.
Ausschalten der Funktion: Ändern Sie die Kochstufe.
Power-Funktion
Diese Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch auf die höchste Kochstufe um.
Siehe Kapitel „Technische Daten“.
Einschalten der Funktion für eine
Kochzone: Berühren Sie P leuchtet.
Ausschalten der Funktion: Ändern Sie die Kochstufe.
Timer
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochzone und dann die Funktion ein. Sie können die Kochstufe einstellen, bevor Sie die Funktion einstellen oder danach.
Auswählen der Kochzone: Berühren Sie so oft, bis die Kontrolllampe der gewünschten Kochzone aufleuchtet.
Einschalten der Funktion oder Ändern
der Zeit: Berühren Sie oder, um die Dauer für den Timer einzustellen (00 - 99 Minuten). Wenn die Kontrolllampe der Kochzone langsam blinkt, wird die Zeit heruntergezählt.
So wird die Restzeit angezeigt: Wählen Sie die Kochzone mit aus. Die Kontrolllampe der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.
Ausschalten der Funktion: Wählen Sie die Kochzone mit ⏻ und berühren Sie — Die Restzeit wird auf 00 heruntergezählt. Die Kontrolllampe der Kochzone erlischt.
Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.
Ausschalten des Signaltons: Berühren Sie
Kurzzeitwecker
Sie können diese Funktion als Kurzzeit-Wecker benutzen, wenn das Gerät eingeschaltet ist und die Kochzonen nicht in Betrieb sind (die Kochstufenanzeige ☐ anzeigt).
Einschalten der Funktion: Berühren Sie ⏻. Berühren Sie † oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt.
Ausschalten des Signaltons: Berühren Sie
Die Funktion hat keine Auswirkung auf den Kochzonenbetrieb.
STOP+GO
Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschaltet.
Ist die Funktion eingeschaltet, lässt sich die Kochstufe nicht ändern.
Die Funktion unterbricht nicht die Uhrfunktionen.
Einschalten der Funktion: Berühren Sie II. Leuchtet.
Ausschalten der Funktion: Berühren Sie II. Die vorherige Kochstufe wird angezeigt.
Tastensperre
Sie können das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion: Berühren Sie 📄. 📁 leuchtet 4 Sekunden. Der Timer bleibt eingeschaltet.
Ausschalten der Funktion: Berühren Sie 📋. Die vorherige Kochstufe wird angezeigt.
Diese Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.
Kindersicherung
Diese Funktion verhindert ein versehentliches Einschalten des Kochfelds.
Zum Einschalten der Funktion: Schalten Sie das Kochfeld mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie vier Sekunden. ② leuchtet. Schalten Sie das Kochfeld mit ③ aus.
Zum Ausschalten der Funktion: Schalten Sie das Kochfeld mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie vier Sekunden. ② leuchtet. Schalten Sie das Kochfeld mit ① aus.
Vorübergehendes Ausschalten der Funktion für einen einzelnen
Kochvorgang: Schalten Sie das Kochfeld mit ① ein. Die Kontrolllampe leuchtet.
Berühren Sie 4 Sekunden lang ⚠Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt benutzt werden. Wenn Sie das Kochfeld mit ① ausschalten, wird diese Funktion wieder eingeschaltet.
Funktion Power-Management
• Die Kochzonen werden je nach Lage auf dem Kochfeld und der Anzahl der Phasen gruppiert. Siehe Abbildung.
- Jede Phase darf bis maximal 3700 W belastet werden.
- Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe Phase angeschlossenen Kochzonen aufgeteilt.
- Diese Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt.
- Mit dieser Funktion wird die Leistung zwischen den anderen, an dieselbe Phase angeschlossenen Kochzonen verringert.
• Die Anzeige der reduzierten Kochzonen wechselt zwischen zwei Kochstufen.
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Kochgeschirr
Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.
Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.
Kochgeschirrmaterial
- Geeignet: Gusseisen, Stahl, emailierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).
- Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für Induktions-Kochfelder, wenn:
- Eine geringe Wassermenge auf einer Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell aufkocht.
- Ein Magnet vom Geschirrboden angezogen wird.
Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich der Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an.
Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser
gelangt nur ein Teil der von der Kochzone erzeugten Hitze.
Siehe Kapitel „Technische Daten“.
Betriebsgeräusche
Es gibt verschiedene Betriebsgeräusche:
- Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
- Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
- Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.
- Klicken: Bei elektronischen Schaltvorgängen.
- Zischen, Surren: Der Ventilator läuft. Die Geräusche sind normal und weisen nicht auf eine Störung des Kochfelds hin.
Anwendungsbeispiele zum Kochen
Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.
Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.
| Kochstufe Verwendung: Dauer | (Min.) | Hinweise | |
| - 1 | Warmhalten von gegarten Speisen. | Nach Bedarf | Legen Sie einen Deckel auf das Kochgeschirr. |
| 1 - 2 Sauce Hollandaise, Schmelzen von: Butter, Schokolade, Gelatine. | 5 - 25 Gelegentlich umrühren. | ||
| 1 - 2 Stocken: Lockere Omeletts, gebackene Eier. | 10 - 40 | Mit Deckel garen. | |
| 2 - 3 Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten. | 25 - 50 | Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwischendurch umrühren. | |
| 3 - 4 Dünsten von Gemüse, Fisch, Fleisch. | 20 - 45 | Einige Esslöffel Flüssigkeit hinzugeben. | |
| 4 - 5 Dampfgaren von Kartoffeln. 20 - | 60 | Max. 1⁄4 l Wasser für 750 g Kartoffeln verwenden. | |
| 4 - 5 Kochen größerer Speisemen-gen, Eintopfgerichte und Suppen. | 60 - 150 | Bis zu 3 l Flüssigkeit plus Zutaten. | |
| 6 - 7 Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts. | Nach Bedarf | Nach der Hälfte der Zeit wenden. | |
| 7 - 8 Braten bei starker Hitze: Rösti, Lendenstücke, Steaks. | 5 - 15 | Nach der Hälfte der Zeit wenden. | |
| 9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites. | |||
| P | Aufkochen großer Mengen Wasser. Die Power-Funktion wird eingeschaltet. | ||
REINIGUNG UND PFLEGE
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Allgemeine Informationen
- Reinigen Sie das Kochfeld nach jedem Gebrauch.
- Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.
-
Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
-
Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
- Verwenden Sie einen speziellen Reinigungsschaber für Glas.
Reinigen des Kochfelds
- Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Den speziellen Reinigungsschaber schräg zur
Glasfläche ansetzen und über die Oberfläche bewegen.
- Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde
Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas Spülmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
FEHLERSUCHE
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Was tun, wenn ...
| Problem Mögliche Ursache | Abhilfe | |
| Das Kochfeld kann nicht eingeschaltet oder bedient werden. | Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen. | Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung angeschlossen ist. Nehmen Sie dazu den Anschlussplan zu Hilfe. |
| Die Sicherung hat ausgelöst. | Vergewissern Sie sich, dass | die Sicherung der Grund für die Störung ist. Löst die Sicherung wiederholt aus, wenden Sie sich an eine zugelassene Elektrofachkraft. |
| Schalten Sie das Kochfeld | erneut ein und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein. | |
| Zwei oder mehr Sensorfelder | wurden gleichzeitig berührt. | Berühren Sie nur ein Sensorfeld. |
| Die Funktion STOP+GO ist in | Betrieb. | Siehe Kapitel „Täglicher Gebrauch“. |
| Wasser- oder Fettspritzer be- | finden sich auf dem Bedienfeld. | Wischen Sie das Bedienfeld ab. |
| Ein akustisches Signal ertönt und das Kochfeld schaltet ab.Wenn das Kochfeld ausgeschaltet wird, ertönt ein akustisches Signal. | Mindestens ein Sensorfeld wurde bedeckt. | Entfernen Sie den Gegenstand von den Sensorfeldern. |
| Das Kochfeld wird ausgeschaltet. | Sie haben etwas auf das Sensorfeld gestellt. | Entfernen Sie den Gegenstand vom Sensorfeld. |
| Restwärmeanzeige leuchtet nicht. | Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war. | War die Kochzone lange genug eingeschaltet, um heiß zu sein, wenden Sie sich an den autorisierten Kunden-dienst. |
| Die Funktion Ankochautomatik wird nicht ausgeführt. | Die Kochzone ist heiß. Lassen | Sie die Kochzone lange genug abkühlen. |
| Die höchste Kochstufe ist | eingestellt. | Die höchste Kochstufe hat die gleiche Leistung wie die Funktion. |
| Die Kochstufe schaltet zwischen zwei Kochstufen hin und her. | Die Funktion Power-Management ist in Betrieb. | Siehe Kapitel „Täglicher Gebrauch“. |
| Die Sensorfelder werden heiß. | Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienelemente ges-tellt. | Stellen Sie großes Kochgeschirr nach Möglichkeit auf die hinteren Kochzonen. |
| leuchtet. | Abschaltautomatik ist einge-schaltet. | Schalten Sie das Kochfeld aus und wieder ein. |
| leuchtet. | Die Funktion Kindersicherung oder Tastensperre ist in Betrieb. | Siehe Kapitel „Täglicher Gebrauch“. |
| leuchtet. | Es wurde kein Kochgeschirr auf die Kochzone gestellt. | Stellen Sie Kochgeschirr auf die Kochzone. |
| Sie verwenden ungeeignetes | Kochgeschirr. | Benutzen Sie geeignetes Kochgeschirr.Siehe Kapitel „Tipps und Hin-weise“. |
| Der Durchmesser des Koch-und eine Zahl werden angezeigt. | geschirrbodens ist zu klein für die Kochzone.Es ist ein Fehler im Kochfeld aufgetreten. | Verwenden Sie Kochgeschirr mit den richtigen Abmessun-gen.Siehe Kapitel „Technische Daten“.Trennen Sie das Kochfeld eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. Wenn erneut aufluchtet, wenden Sie sich an den autorisierten Kundendienst. |
| leuchtet. | Ein Fehler ist aufgetreten, weil ein Kochgeschirr leer ge- kocht ist. Abschaltautomatik und der Überhitzungsschutz für die Kochzone ist eingeschaltet. | Schalten Sie das Kochfeld aus. Entfernen Sie das heiße Kochgeschirr. Schalten Sie die Kochzone nach etwa 30 Sekunden wieder ein. Wenn das Kochgeschirr das Problem verursacht hat, erlischt die Fehlermeldung. Restwärmeanzeige kann eingeschaltet bleiben. Lassen Sie das Kochgeschirr lange genug abkühlen. Prüfen Sie, ob das Kochgeschirr mit dem Kochfeld kompatibel ist. Siehe Kapitel „Tipps und Hinweise“. |
Wenn Sie das Problem nicht lösen können...
Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte
Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.
MONTAGE
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Vor der Montage
Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.
Seriennummer ......
Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
Anschlusskabel
- Verwenden Sie bei einem ein- oder zweiphasigen Anschluss ein Netzkabel
Montage
des folgenden oder eines höheren Typs: H05BB-F T min 90°C.
- Ersetzen Sie ein defektes Netzkabel durch ein Netzkabel des folgenden oder eines höheren Typs: H05BB-F T min 90°C. Wenden Sie sich an den Kundendienst.
Falls Sie einen Schutzboden (optionales Zubehör) verwenden, ist die Einhaltung des vorderen Belüftungsabstands von 2 mm und die Schutzmatte direkt unter dem Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an Ihren Händler vor Ort.
Wenn Sie das Kochfeld über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.
Typenschild
Modell PAI6106E Produkt-Nummer (PNC) 949 594 407 00
Typ 58 GAD DC AU 220 - 240 V, 50 - 60 Hz
Induktion 7.4 kW Made in Germany
Ser. Nr. ..... 7.4 kW
PROGRESS
Technische Daten der Kochzonen
| Kochzone Nennleistung (höchste Kochstufe) [W] | Power-Funktion [W] | Power-Funktion maximale Einschaltdauer [Min.] | Durchmesser des Kochgeschirrs [mm] |
| Vorne links 2300 3200 10 180 - 210 | |||
| Hinten links 2300 3200 10 180 - 210 | |||
| Vorne rechts 1400 2500 4 125 - 145 | |||
| Hinten rechts 1800 2800 10 145 - 180 |
Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.
Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der in der Tabelle angegebene Wert ist.
ENERGIEEFFIZIENZ
Produktinformationen gemäß EU 66/2014
| Modellidentifikation PAI6106E | ||
| Kochfeldtyp Einbau-Koch- | feld | |
| Anzahl der Kochzonen | 4 | |
| Heiztechnologie | Induktion | |
| Durchmesser der kreisför-migen Kochzonen (∅) | Vorne linksHinten linksVorne rechtsHinten rechts | 21,0 cm21,0 cm14,5 cm18,0 cm |
| Energieverbrauch pro Koch-zone (EC electric cooking) | Vorne linksHinten linksVorne rechtsHinten rechts | 177,4 Wh/kg177,4 Wh/kg188,6 Wh/kg171,6 Wh/kg |
Energieverbrauch des
EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften
Energie sparen
Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen.
- Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
- Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
- Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
- Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
- Stellen Sie das Kochgeschirr mittig auf die Kochzone.
- Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.
UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte
mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
www.progress-hausgeraete.de
