BEDIENUNGSANLEITUNG EEBP 6260.0 Küppersbusch

EEBP6260.0 ES PT EN FR DE Lesen Sie unbedingt die Gebrauchsanleitung und den Montageplan vor Aufstellung, Installation sowie Inbetriebnahme. Please read the users and installation instructions carefully before installation of the appliance and before starting to use it. Service und Kundendienst Telefon: 0209 – 401 631 Email: [e-mail]

fonction sur la position 0 et attendez que le témoin s’éteigne. J’ai placé le sélecteur de fonction sur la position 0 et la porte est débloquée mais le symbole reste allumé et l’écran affiche le temps restant du cycle de nettoyage. Vous n’avez pas suivi correctement les instructions données pour l’annulation. Suivez les instructions d’annulation de la programmation pyrolyse de l’horloge. 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 3839 DEUTSCH Bedienfeld 1 Türblockierung. Wenn diese Lampe aufleuchtet, ist die Backofentür blockiert und kann nicht geöffnet werden. 2 Funktionswahl. 3 Elektronische Schaltuhr. 4 Temperaturregler. 1 Frontteil mit Bedienelementen 2 Befestigung am Küchenmöbel 3 Herddichtung 4 Schwenkbaren Grill 5 Verchromte Halterung + Ausziehbare Führungen 6 Rost 7 Backbleche 8 Fettpfanne 9 Scharnier 10 Tür 11 Kühlluftaustritt 12 Blockierungsschalter der Tür 13 Grillschale 14 Abzug 15 Beleuchtung 16 Beschichtete Rückwand 17 Lüfter EEBP 6260.0

3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 3940 0 Ausschalten des Herds Normal Verwendung für Kuchen und Tortenböden, bei denen die Wärmeeinwirkung gleichmäßig sein muß, damit diese gut aufgehen. Normal mit Umluft Geeignet zum Braten und für Gebäck. Der Lüfter verteilt die Wärme gleichmäßig im Herd. Grill Gratinieren und Anbräunen. Gestattet das Anbräunen der Außenschicht, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot. MaxiGrill Grillen auf größerer Oberfläche und mit größe- rer Leistung als mit dem Grill, hierdurch erfolgt ein schnelleres Bräunen der Speisen. MaxiGrill mit Umluft Gestattet gleichzeitig ein gleichmäßiges Garen und Anbräunen der Oberfläche. Ideal zum Grillen. Besonders für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Stück auf den Rost zu legen und die Auffangschale darunter einzusetzen, um Bratensaft und Fett aufzufangen. Achtung Bei Benutzung der Funktionen Grill, MaxiGrill oder MaxiGrill mit Umluft muß die Herdtür ge- schlossen sein. Turbo Der Ventilator verteilt die Hitze, die von einem Heizwiderstand an der Rückseite des Backofens erzeugt wird. Durch die so erzeugte gleichmäßige Temperatur ist ein gleichzeitiges Garen auf zwei Ebenen möglich. Unterhitze mit Turbo Besonders geeignet zum Backen von Pizza, Pasteten und Gebäck oder Kuchen mit Obstfüllung. Unterhitze Es wird nur von der Unterseite Wärme zuge- führt. Geeignet zum Anwärmen von Tellern, zum Aufgehen von Teigmassen oder für ähnli- che Anwendungen. Auftauen Ideal für schonendes Auftauen von feinen Speisen, die kalt verwendet werden, wie z. B. Sahne, Vanillesoße, Teig, Kuchen, Obst... Pyrolyse-Funktion Diese Funktion ermöglicht einen Pyrolyse- Reinigungsvorgang, bei dem durch die hohen Temperaturen im Backofeninnenraum ein Oxydations- und Verkohlungsprozess der Fettverschmutzungen in Gang gesetzt wird. Während des Selbstreinigungs vorgangs bleibt das Innenlicht des Backofens ausgeschaltet. Anmerkung Die Lampe bleibt während jeder Funktion ein- geschaltet außer in der Pyrolyse-Funktion. Funktionen des Herds 3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 40Manueller Betrieb Nach Einstellung der Uhrzeit ist der Backofen funktionsbereit. Durch Drücken und Drehen der Bedienelemente können Sie Temperatur und Garfunktionen wählen. Um den Backofen abzustellen, drehen Sie den Knopf auf 0; danach drücken Sie den Knopf, damit dieser in der Versenkung verschwindet. Anzeige der Vorheizfunktion (gilt nicht für die Pyrolyse-Funktion): Für jede Garfunktion erscheinen beim ersten Aufheizen des Backofens (Vorheizfunktion) auf dem Display der Uhr die folgenden Anzeigen: Nach Erreichen der von Ihnen für den Garvorgang gewählten Temperatur ertönen 5 aufeinanderfolgende Pieptöne, die angeben, dass das Vorheizen abgeschlossen ist. Funktionen der Elektronikuhr Timer: Erzeugt ein Signal am Ende der ein- gestellten Zeit, unabhängig davon, ob der Backofen heizt oder nicht. Garzeit-Dauer: Ermöglicht das Garen während der gewählten Zeit, danach schaltet sich der Backofen automatisch aus. Garzeit-Ende: Ermöglicht die Garung bis zu einer vorgewählten Zeit; danach schaltet sich der Backofen automatisch ab. Garzeit-Dauer und Garzeit-Ende: Ermöglicht die Einstellung der Dauer und des Endzeit der Garung. Mit dieser Funktion schaltet sich der Backofen automatisch zu der passenden Uhrzeit für die vorgewählte Garzeit (Dauer) ein

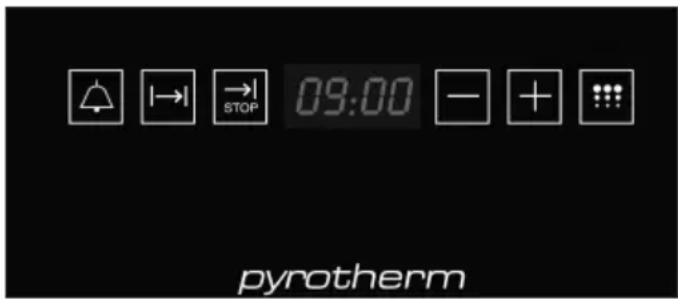

DEUTSCH Achtung Ihre Elektronikuhr verfügt über eine Touch- Control-Technologie. Zur Bedienung reicht es aus, die Glas-Symbole mit dem Finger zu berühren. Die Empfindlichkeit der Touch-Control passt sich fortwährend den Umgebungsbedingungen an. Beim Anschließen des Backofens an das Stromnetz achten Sie bitte darauf, dass die Glasoberfläche der Vorderseite der Bedienelemente sauber und frei von jeglichen Verunreinigungen ist. Wenn beim Berühren des Glases mit dem Finger die Uhr nicht richtig reagiert, muss der Backofen vom Stromnetz getrennt und nach einem kurzen Moment wieder angeschlossen werden. Dadurch werden die Sensoren auto- matisch justiert und reagieren wieder auf die Fingerberührung. Einstellen der Uhrzeit der Elektronikuhr Wenn Sie den Backofen an das Netz ans- chließen, blinkt auf der Uhr die Anzeige 12:00 und die Symbole und leuchten auf. Um die Uhrzeit einzustellen, berühren Sie auf dem Glas die Symbole oder ; danach ertö- nen 2 aufeinanderfolgende Pieptöne zur Bestätigung der gewählten Zeiteinstellung. Zur Änderung der Uhrzeit müssen Sie gleich- zeitig die Symbole und drücken, bis die aktuelle Zeit in der Anzeige blinkt. Danach können Sie durch Berühren der Symbole oder die Uhrzeit verändern. Abschließend ertönen 2 aufeinanderfolgende Pieptöne zur Bestätigung der Änderung. Bedienung des Herds 3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 41und schaltet sich automatisch beim Erreichen der eingestellten Zeit (Garzeit-Ende) ab. Kindersicherung. Diese Funktion blockiert den Backofen und vermeidet dadurch die Manipulation durch Kleinkinder. Programmierung des Timers 1 Berühren Sie auf dem Glasbedienfeld das Symbol , das dann anfängt zu blinken. Auf dem Display sehen Sie nun die Anzeige 0:00, und die Symbole und leuchten auf. 2 Durch Berühren der Symbole oder stellen Sie die gewünschte Zeit ein. 3 Danach sind 2 aufeinanderfolgende Pieptöne zu hören, das Symbol blinkt, und das Display zeigt die verbleibende Zeit an. 4 Nach Ablauf der programmierten Zeit ertönt ein Signal. 5 Berühren Sie irgendein Symbol, um das Signal abzustellen, und das Symbol erlischt. Sie können die gewählte Dauer jederzeit ändern, indem Sie das Symbol und danach die dann aufleuchtenden Symbole oder berühren. Danach ertönen 2 aufeinanderfol- gende Pieptöne zur Bestätigung der Änderung. Programmierung der Gardauer 1 Berühren Sie auf dem Glasbedienfeld das Symbol , das dann anfängt zu blinken. Auf dem Display sehen Sie nun die Anzeige 0:00, und die Symbole und leuchten auf. 2 Indem Sie oder berühren, wählen Sie die Gardauer. 3 Danach sind 2 aufeinanderfolgende Pieptöne zu hören, das Symbol blinkt, und das Display zeigt die verbleibende Zeit bis zum automatischen Abschalten des Backofens an.

4 Wählen Sie eine Funktion und eine Gartemperatur. 5 Nach Ablauf der Garzeit schaltet sich der Backofen ab, und es ertönt ein Signal. 6 Berühren Sie irgendein Symbol, um das Signal abzustellen, und der Backofen schal- tet sich wieder ein. 7 Drehen Sie die Bedienknöpfe auf 0, um den Backofen ganz abzustellen. Sie können die gewählte Dauer jederzeit ändern, indem Sie das Symbol und die dann aufleuchtenden Symbole oder berühren. Danach ertönen 2 aufeinanderfol- gende Pieptöne zur Bestätigung der Änderung. Programmierung des Garzeitendes 1 Berühren Sie auf dem Glasbedienfeld das Symbol , das dann anfängt zu blinken. Auf dem Display sehen Sie nun die aktuelle Uhrzeit, und die Symbole und leuch- ten auf. 2 Durch Berühren der Symbole oder stellen Sie das gewünschte Garzeitende ein. 3 Danach ertönen 2 aufeinanderfolgende Pieptöne, die aktuelle Uhrzeit wird ange- zeigt, und das Symbol leuchtet perma- nent und zeigt damit an, dass der Backofen sich automatisch abschalten wird. 4 Wählen Sie eine Funktion und eine Gartemperatur. 5 Wenn die eingestellte Uhrzeit erreicht ist, schaltet sich der Backofen ab; es ertönt ein Signal und das Symbol blinkt. 6 Berühren Sie irgendein Symbol, um das Signal abzustellen, und der Backofen schal- tet sich wieder ein. 3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 427 Drehen Sie die Bedienknöpfe auf 0, um den Backofen ganz abzustellen. Sie können jederzeit das Garzeitende sehen, wenn Sie das Symbol berühren. So kön- nen Sie auch die eingestellte Zeit ändern, indem Sie die Symbole oder berühren, die erleuchtet sind. Danach ertönen 2 aufei- nanderfolgende Pieptöne zur Bestätigung der Änderung. Sie können diese Funktion auch benutzen, wenn der Backofen bereits in Betrieb ist. Dazu befolgen Sie einfach diese Anleitung, außer Punkt 4. Programmierung der Gardauer und des Garzeitendes 1 Berühren Sie auf dem Glasbedienfeld das Symbol , das dann anfängt zu blinken. Auf dem Display sehen Sie nun die Anzeige 0:00, und die Symbole und leuchten auf. 2 Indem Sie oder berühren, wählen Sie die Gardauer. 3 Danach sind 2 aufeinanderfolgende Pieptöne zu hören, das Symbol blinkt, und das Display zeigt die verbleibende Zeit bis zum automatischen Abschalten des Backofens an. 4 Berühren Sie auf dem Glasbedienfeld das Symbol , das dann anfängt zu blinken. Auf dem Display sehen Sie nun die aktue- lle Uhrzeit, und die Symbole und leuchten auf. 5 Durch Berühren der Symbole oder stellen Sie das gewünschte Garzeitende ein. 6 Danach sind 2 aufeinanderfolgende Pieptöne zu hören, die aktuelle Uhrzeit wird ange- zeigt, und das Symbol leuchtet auf.

DEUTSCH 7 Wählen Sie eine Funktion und eine Gartemperatur. 8 Der Backofen bleibt ausgeschaltet, die Symbole und sind erleuchtet. Der Backofen ist nun programmiert. 9 Wenn die eingestellte Uhrzeit des Garbeginns erreicht ist, schaltet sich der Backofen ein und führt die Garung wäh- rend der vorgewählten Zeit durch. Das Symbol blinkt. 10 Wird das eingestellte Garzeitende erreicht, schaltet sich der Backofen ab; es ertönt ein Signal und die Symbole und blinken. 11 Berühren Sie irgendein Symbol, um das Signal abzustellen, und der Backofen schaltet sich wieder ein. 12 Drehen Sie die Bedienknöpfe auf 0, um den Backofen ganz abzustellen. Während der Garzeit können Sie den Timer umprogrammieren. Berühren Sie dazu zunächst die Symbole oder und dann die Symbole oder , um die Zeit zu ändern. Kindersicherung Um diese Funktion zu aktivieren, drücken Sie gleichzeitig die Symbole und , danach ertönt ein langer Piepton, und Sie sehen einen Leuchtpunkt, der sich auf der Uhranzeige bewegt. Die Uhr ist somit blockiert. Wird die Kindersicherung aktiviert, wenn der Backofen ausgeschaltet ist (Bedienknopf auf 0), vermeiden Sie, dass der Backofen anges- chaltet wird. Wenn Sie die Kindersicherung während eines Garvorgangs aktivieren, wird dadurch nur die Manipulation der Elektronikuhr vermieden. 3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 4344

PROGRAMMIERUNG UND BEDIENUNG DER PYROLYSE-FUNKTION

Folgen Sie den nachstehenden Anleitungen zur Durchführung eines Pyrolyse-Reinigungsvor- gangs: 1 WICHTIG: Entfernen Sie bitte sämtliches Zubehör (Backbleche, Bratroste, Führ- ungsschienen der Backbleche, Teleskop- auszüge) aus dem Backofeninnenraum. 2 Drehen Sie den Funktionswahlknopf auf Position Pyrolyse . 3 Danach drücken Sie die Taste auf der Uhr; es erscheint das Wort PIRO auf der Anzeige. 4 Nach einigen Sekunden erscheint auf dem Display der elektronischen Uhr die Anzeige P2 (Programm 2 der Pyrolyse-Funktion). 5 Jetzt können Sie das Pyrolyse-Programm ändern auf P1, P2 oder P3, indem Sie die Tasten oder drücken: P1: Kürzestes Programm: Dauer 1 Stunde P2: Standard-Programm: Dauer 90 Minuten P3: Längstes Programm: Dauer 2 Stunden 6 Nach einigen Sekunden oder beim Drücken der Taste hören Sie 2 aufeinander- folgende Pieptöne zur Bestätigung des gewählten Programms. 7 Nach kurzer Zeit erscheint auf der Anzeige der Uhr die verbleibende Restzeit bis zum Ende des gewählten Programms, und das Symbol ist erleuchtet. Die Lampe leuchtet auf, und die Tür kann nicht mehr geöffnet werden; die Aufheizung beginnt. WICHTIG: Zu diesem Zeitpunkt ist der Backofen programmiert und führt den Pyrolyse-Reinigungsvorgang durch. Während der Ausführung dieses Vorgangs kann keine Funktion der Backofenuhr gewählt werden, außer der Kindersicherung. Versuchen Sie auch nicht, die Backofentür zu öffnen, weil dadurch der Reinigungsprozess unterbrochen werden könnte. 8 Wenn der Pyrolyse-Reinigungsvorgang beendet ist, ertönt ein akustisches Signal, das Symbol leuchtet auf und auf der Uhranzeige erscheint die aktuelle Uhrzeit. 9 Drücken Sie irgendeine Taste der Uhr, um das Signal abzustellen. 10 Drehen Sie den Funktionswahlknopf auf Position 0. 11 Der Aufheizvorgang des Backofens ist beendet, dennoch ist der Backofen extrem heiß und kann nicht benutzt werden. Der Kühlmotor wird weiterlaufen, bis der Backofen abgekühlt ist; die Lampe bleibt erleuchtet und das Symbol blinkt auf der Uhranzeige. Um diese Funktion zu deaktivieren, berühren Sie gleichzeitig die Symbole und . Danach ertönt ein langer Piepton. Achtung Im Falle eines Stromausfalls wird die gesamte Programmierung der Elektronikuhr gelöscht, und es erscheint die blinkende Anzeige 12:00 auf der Uhr. Sie müssen die Uhr wieder einstellen und erneut programmieren. 3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 44Die Pyrolyse ist eine automatische Funktion und kann als solche nur durch Programmieren der Uhr gestartet werden. Um einen Reinigungsvorgang abzubrechen, muss die Programmierung des Backofens wie folgt annulliert werden: 1 Stellen Sie den Funktionswahl-Schalter auf 0 und warten Sie ein Minute. 2 Entsperren Sie die Backofentür. 1 Stellen Sie den Funktionswahl-Schalter auf 0 und warten Sie ein Minute. Der Backofen hört auf zu Heizen. 2 Entsperren Sie die Backofentür. Um den Reinigungsvorgang abzubrechen, muss die Backofentür entsperrt werden. Hierzu beachten Sie bitte folgendes: a) Entsperrung der Tür nach mehr als 45 Minuten Laufzeit des Reinigungs- vorgangs. Wenn der Reinigungsvorgang DEUTSCH

ABBRUCH DES PYROLYSE-REINIGUNGSVORGANGS

im Backofen schon länger als 45 Minuten läuft, entsperrt sich die Tür automatisch, sobald sich der Backofen auf eine sichere Temperatur abgekühlt hat. Danach erlischt die Lampe . b) Entsperrung der Tür während der ersten 45 Minuten Laufzeit des Reinigungsvorgang (bei niedriger Temperatur). Wenn der Reinigungs-vorgang im Backofen weniger als 45 Minuten läuft, muss die Backofentür manuell wie folgt entsperrt werden: 1 Drehen Sie den Funktionswahlknopf auf Position . 2 Warten Sie ca. 1 Minute. 3 Drehen Sie den Funktionswahlknopf auf Position 0. 4 Ungefähr 1 Minute später erlischt die Lampe und dann kann die Tür geöffnet werden. WICHTIG Aufgrund der hohen Temperaturen im Backofeninnenraum kann der Abkühlvorgang bis zu 2 Stunden dauern. 12 Wenn die Kontrolllampe erlischt, kön- nen Sie nach kurzer Wartezeit die Backofentür öffnen. WICHTIG Zum Entsperren der Tür (Lampe erleuchtet) muss der Funktionswahlknopf auf Position 0. ste- hen. Wenn Sie die Anweisung unter Punkt 10 aus- gelassen haben, drehen Sie den Wahlknopf auf Position 0 und warten Sie einige Minuten, bis die Tür entsperrt wird und die Lampe ausgeht. 13 Öffnen Sie die Backofentür und entfernen Sie mit einem feuchten Tuch die Asche, die durch diesen Vorgang erzeugt wurde. Die schwer zugänglichen Stellen im Innenraum reinigt man mit einem nichtmetallischen Topfkratzer. 14 Nach der Reinigung des Backofeninnen- raums vergessen Sie bitte nicht, das Zubehör wieder zu installieren. 15 Ihr Backofen ist jetzt bereit für einen neuen Garvorgang. WICHTIG: Wenn bei der Programmierung oder Bedienung dieser Funktion irgendein Problem auftritt, konsultieren Sie den Abschnitt "Probleme bei der Bedienung der Pyrolyse- Funktion".

PROBLEM URSACHE LÖSUNG

Mein Zubehör und die Führungsschienen der Backbleche sind beschädigt. Sie haben sie vor der Durchführung des Pyrolyse- Reini-gungsvorgangs nicht entfernt. Sie müssen durch neue ersetzt und diese bei zukünfti- gen Reinigungsvorgängen entfernt werden. Die Farbe der Emaille hat sich verändert, oder es haben sich Flecken gebildet. Die chemische Zusammen- setzung einiger Lebensmittel kann solche Veränderungen auf der Emaille hervorrufen. Dies ist ein normaler Vorgang, der die Eigenschaften der Emaille nicht beeinträchtigt. Die Backofentür ist blockiert, die Lampe leuchtet, aber der Backofen heizt nicht auf. Sie haben den Funktionswahlknopf auf Position gedreht, aber keine weitere Funktion eingestellt. Schalten Sie den Backofen ab und folgen Sie den Anleitungen zur Entsperrung der Tür während der ersten 45 Minuten Laufzeit bei niedriger Temperatur. Danach wählen Sie die Funktion Pyrolyse, indem Sie die Anleitung genau befolgen. Ich habe den Funktionswahl- knopf auf Position gedreht und die Taste gedrückt. Auf der Anzeige sehe ich P1, P2 oder P3, aber die Lampe leuchtet nicht auf und der Backofen heizt nicht. Die Backofentür ist schlecht geschlossen, deshalb kann der Backofen die Tür nicht blockieren. Überprüfen Sie die Tür und stellen Sie sicher, dass sie richtig geschlossen ist. Ich habe den Funktionswahl- knopf auf Position gedreht, die Taste gedrückt. Auf der Anzeige sehe ich P1, P2 oder P3, aber die Lampe leuch- tet nicht auf und der Backofen heizt nicht. Die Türsicherung funktioniert nicht, obwohl die Tür richtig geschlossen ist. Rufen Sie bitte den Technischen Kundendienst an, da es sich um einen Defekt der Türsicherung handelt. Ich habe die Funktion Pyrolyse eingestellt, der Backofen funk- tioniert korrekt, aber die Lampe leuchtet nicht. Die Lampe funktioniert nicht richtig. Rufen Sie bitte den Technischen Kundendienst an. 3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 4647 DEUTSCH

PROBLEM URSACHE LÖSUNG

Das Pyrolyse-Programm ist beendet und der Backofen ist kalt. Dennoch ist die Tür blockiert und das Symbol blinkt. Sie haben den Funktionswahlknopf nicht auf Position v gedreht, als das Pyrolyse-Programm beendet war.

1. Stellen Sie den Funktions-

wahlknopf auf Position 0 und warten Sie 1 Minute.

2. Drehen Sie den Funktions-

wahlknopf auf Position und warten Sie 1 Minute.

3. Drehen Sie den Funktions-

wahlknopf wieder auf Positio 0 zurück und warten Sie, bis die Lampe erlischt. Ich habe den Funktionswahlknopf auf Position 0 gedreht, aber die Tür ist immer noch blockiert. Der Backofen ist nicht bis auf die Sicherheitstemperatur abgekühlt. Warten Sie, bis die Temperatur zurückgeht und die Kontrolllampe erlischt. Ich habe den Funktionswahlknopf auf Position 0 gedreht, der Backofen ist kalt und die Tür ist immer noch blockiert. Sie haben die Anleitung zur Annullierung des Programms nicht genau befolgt.

1. Stellen Sie den Funktions-

wahlknopf auf Position 0 und warten Sie 1 Minute.

2. Drehen Sie den Funktions-

wahlknopf auf Position und warten Sie 1 Minute.

3. Drehen Sie den Funktions-

wahlknopf wieder auf Position 0 zurück und war- ten Sie, bis die Lampe erlischt. Ich habe den Funktionswahl- knopf auf Position 0 gedreht und die Backofentür ist entsperrt, aber das Symbol bleibt erleuchtet, und auf der Anzeige steht die verbleibende Restzeit des Reinigungsvorgangs. Sie haben die Anleitung zur Annullierung des Programms nicht genau befolgt. Folgen Sie der Anleitung zur Annullierung der Pyrolyse- Programmierung der Uhr. 3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 47Nuestra apor tación a la protección del medio-ambiente: utilizamos papel reciclado.A nossa contribução para a protecção do ambiente: utilizamos papel reciclado.Our contribution to enviromental protection: we use recycled paper.Notre contribution à la protection de l’environnement : nous utilisons du papier recyclé.Unser Beitrag zum Umweltschutz: wir ver wenden umweltfreundliches Papier.3172653-000 KUPPERBUSCH:- 3/4/13 11:01 Página 48 kWh/cycle* kWh/cycle*
