BEDIENUNGSANLEITUNG RCS 334 VNE SCHOLTES

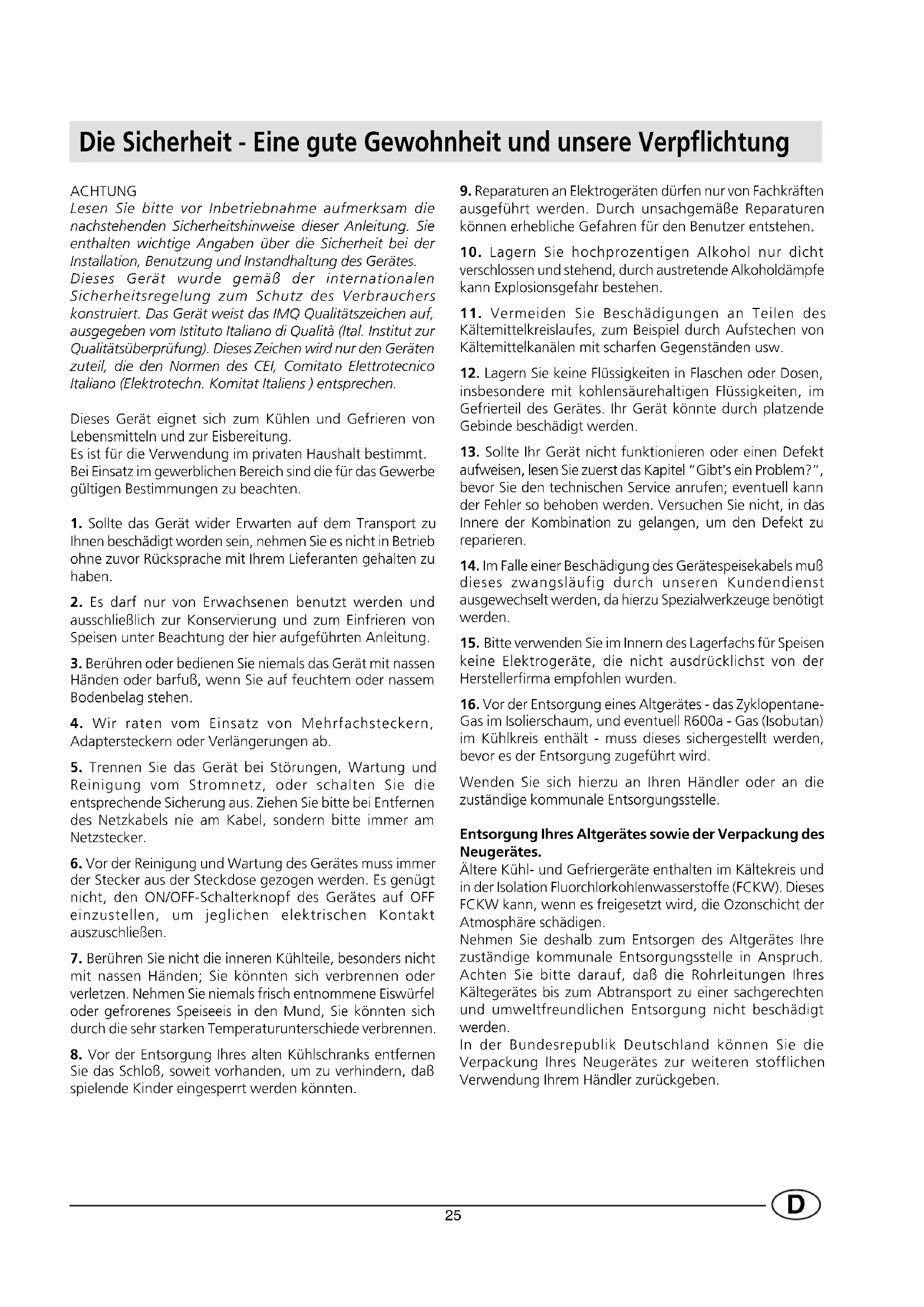

Die Sicherheit - Eine gute Gewohnheit und unsere Verpflichtung ACHTUNG Lesen Sie bitte vor Inbetriebnahme aufmerksam die nachstehenden Sicherheitshinweise dieser Anleitung. Sie enthalten wichtige Angaben über die Sicherheit bei der Installation, Benutzung und Instandhaltung des Gerätes. Dieses Gerät wurde gemäß der internationalen Sicherheitsregelung zum Schutz des Verbrauchers konstruiert. Das Gerät weist das IMQ Qualitätszeichen auf, ausgegeben vom Istituto Italiano di Qualità (Ital. Institut zur Qualitätsüberprüfung). Dieses Zeichen wird nur den Geräten zuteil, die den Normen des CEI, Comitato Elettrotecnico Italiano (Elektrotechn. Komitat Italiens ) entsprechen. Dieses Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung. Es ist für die Verwendung im privaten Haushalt bestimmt. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

1. Sollte das Gerät wider Erwarten auf dem Transport zu

Ihnen beschädigt worden sein, nehmen Sie es nicht in Betrieb ohne zuvor Rücksprache mit Ihrem Lieferanten gehalten zu haben.

2. Es darf nur von Erwachsenen benutzt werden und

ausschließlich zur Konservierung und zum Einfrieren von Speisen unter Beachtung der hier aufgeführten Anleitung.

3. Berühren oder bedienen Sie niemals das Gerät mit nassen

Händen oder barfuß, wenn Sie auf feuchtem oder nassem Bodenbelag stehen.

4. Wir raten vom Einsatz von Mehrfachsteckern,

Adaptersteckern oder Verlängerungen ab.

5. Trennen Sie das Gerät bei Störungen, Wartung und

Reinigung vom Stromnetz, oder schalten Sie die entsprechende Sicherung aus. Ziehen Sie bitte bei Entfernen des Netzkabels nie am Kabel, sondern bitte immer am Netzstecker.

6. Vor der Reinigung und Wartung des Gerätes muss immer

der Stecker aus der Steckdose gezogen werden. Es genügt nicht, den ON/OFF-Schalterknopf des Gerätes auf OFF einzustellen, um jeglichen elektrischen Kontakt auszuschließen.

7. Berühren Sie nicht die inneren Kühlteile, besonders nicht

mit nassen Händen; Sie könnten sich verbrennen oder verletzen. Nehmen Sie niemals frisch entnommene Eiswürfel oder gefrorenes Speiseeis in den Mund, Sie könnten sich durch die sehr starken Temperaturunterschiede verbrennen.

8. Vor der Entsorgung Ihres alten Kühlschranks entfernen

Sie das Schloß, soweit vorhanden, um zu verhindern, daß spielende Kinder eingesperrt werden könnten.

9. Reparaturen an Elektrogeräten dürfen nur von Fachkräften

ausgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

10. Lagern Sie hochprozentigen Alkohol nur dicht

verschlossen und stehend, durch austretende Alkoholdämpfe kann Explosionsgefahr bestehen.

11. Vermeiden Sie Beschädigungen an Teilen des

Kältemittelkreislaufes, zum Beispiel durch Aufstechen von Kältemittelkanälen mit scharfen Gegenständen usw.

12. Lagern Sie keine Flüssigkeiten in Flaschen oder Dosen,

insbesondere mit kohlensäurehaltigen Flüssigkeiten, im Gefrierteil des Gerätes. Ihr Gerät könnte durch platzende Gebinde beschädigt werden.

13. Sollte Ihr Gerät nicht funktionieren oder einen Defekt

aufweisen, lesen Sie zuerst das Kapitel “Gibt's ein Problem?”, bevor Sie den technischen Service anrufen; eventuell kann der Fehler so behoben werden. Versuchen Sie nicht, in das Innere der Kombination zu gelangen, um den Defekt zu reparieren.

14. Im Falle einer Beschädigung des Gerätespeisekabels muß

dieses zwangsläufig durch unseren Kundendienst ausgewechselt werden, da hierzu Spezialwerkzeuge benötigt werden.

15. Bitte verwenden Sie im Innern des Lagerfachs für Speisen

keine Elektrogeräte, die nicht ausdrücklichst von der Herstellerfirma empfohlen wurden.

16. Vor der Entsorgung eines Altgerätes - das Zyklopentane-

Gas im Isolierschaum, und eventuell R600a - Gas (Isobutan) im Kühlkreis enthält - muss dieses sichergestellt werden, bevor es der Entsorgung zugeführt wird. Wenden Sie sich hierzu an Ihren Händler oder an die zuständige kommunale Entsorgungsstelle. Entsorgung Ihres Altgerätes sowie der Verpackung des Neugerätes. Ältere Kühl- und Gefriergeräte enthalten im Kältekreis und in der Isolation Fluorchlorkohlenwasserstoffe (FCKW). Dieses FCKW kann, wenn es freigesetzt wird, die Ozonschicht der Atmosphäre schädigen. Nehmen Sie deshalb zum Entsorgen des Altgerätes Ihre zuständige kommunale Entsorgungsstelle in Anspruch. Achten Sie bitte darauf, daß die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten und umweltfreundlichen Entsorgung nicht beschädigt werden. In der Bundesrepublik Deutschland können Sie die Verpackung Ihres Neugerätes zur weiteren stofflichen Verwendung Ihrem Händler zurückgeben.26

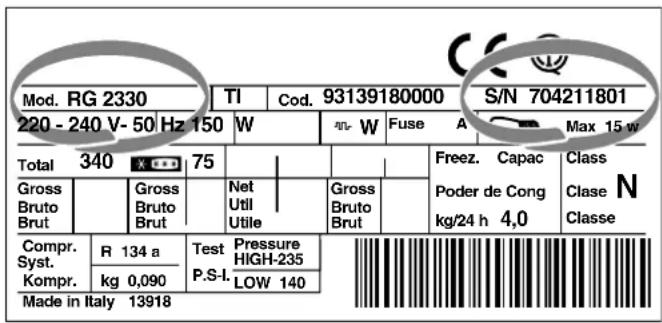

Installationshinweise Die Erdung Vor dem Stromanschluß kontrollieren Sie bitte, ob die Voltangaben auf dem Schild links neben dem Gemüsefach den Stromdaten Ihrer Wohnung entsprechen, und ob die Steckdose eine reguläre Erdung aufweist. Fehlt diese Erdung, lehnt der Hersteller jegliche Verantwortung und Gewährleistung ab. Benutzen Sie keine Mehrfachstecker, Adapterstecker oder Verlängerungen. Ist die Stromleistung ausreichend? Die Steckdose muß die Höchststromleistung des Gerätes aufnehmen können, die auf dem Schild unten links neben dem Gemüsefach angegeben ist, bzw. auch entsprechend abgesichert sein. Vor dem Stromanschluß Warten Sie mind. 3 Stunden, bevor Sie das Gerät an den Stromkreis anschließen; so garantieren Sie ein einwandfreies Funktionieren. Um eine optimale und langfristige Funktion sowie einen möglichst geringen Stromverbrauch zu erzielen, ist es wichtig, das Gerät korrekt zu installieren. Die Be- und Entlüftung Der Kompressor sowie der Kondensator strahlen Wärme aus, weshalb sich eine gute Lüftung als notwendig erweist. Das Gerät muß deshalb in einem trockenen Raum aufgestellt wer- den, in dem eine Öffnung (Fenster oder Balkontür) für den nötigen Luftaustausch sorgt. Achten Sie bitte bei der Instal- lation darauf, die Luftgitter, die eine gute Belüftung des Ge- rätes ermöglichen, zu verdecken oder zu verstopfen. Von Hitzequellen fernhalten Installieren Sie das Gerät in einem Abstand von mind. 60 cm zu Öfen, Boilern, Wärmespendern, Backherden und Kaminen, sowie auch anderen Kühlgeräten und mind. 3cm zur nächsten Wand. Eben aufstellen Der Boden muß eben sein; wenn das nicht der Fall ist, können Sie die Lage des Gerätes mit den verstellbaren Vorderfüßen eben regulieren. Sollten Sie sich nicht sicher sein, daß das Gerät gerade steht, oder sollte das Gerät mit einer starken Lärmentwicklung arbeiten, kontrollieren Sie den Stand mit einer Wasserwaage.27

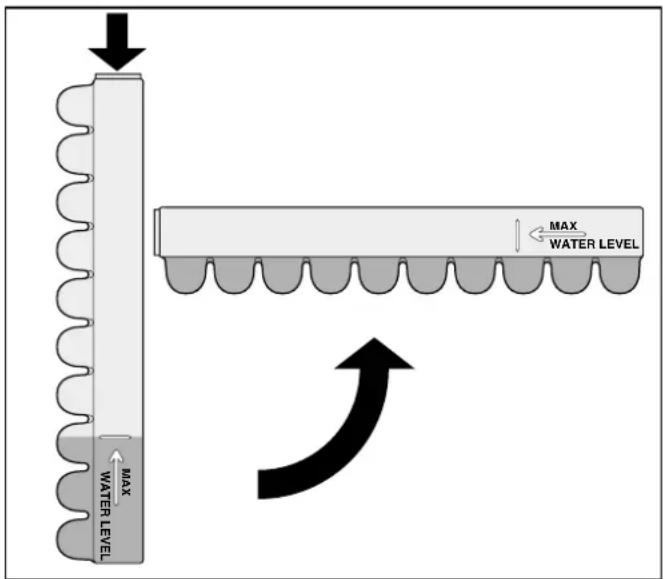

Ausziehbares Abstellbord mit Decl, EierablageButterfach Abnehmbare Kippkonsolen Abstellbord mit Klappdeckel Fach für eine 2-Liter-Flasche Abnehmbare Konsole für Flaschen Schubfach für die Lagerungtiefgekühlter Speisen Eiswürfelbehälter Fach für das Einfrieren vonFrisch-Speisen und dieLagerung von tiefgekühltenSpeisen Display Obst- und Gemüsefach Behälter für Fleisch und Käse Herausnehmbare,hõhenverstellbare Ablageroste Aus der Nähe betrachtet

Flaschenhalter Behälter aus „Pyrex”(Bezüglich der Gebrauchsanweisungen siehe dassich im Inneren des Behälters befindliche Faltblatt.) "Dynamic Bio Conservation" Systeem ECO

Kühlzonen-SchalterMittels dieser Taste wird die Kühlzone ein- bzw.ausgeschaltet, und ermöglicht außerdem dieEinstellung der entsprechendenBetriebstemperaturen. Gefrierzonen- und Geräte-EIN/AUS-SchalterMittels dieser Taste wird das gesamte Gerät (die Kühl-und die Gefrierzone) ein- bzw. ausgeschaltet, undermöglicht außerdem die Einstellung derGefrierzonentemperatur. MODE-TasteÜber diese erhalten Sie Zugriff auf die einzelnenEinstellungen/Funktionen innerhalb des Displays, undermöglicht außerdem das Ausschalten derAlarmsignale. SELECT-TasteÜber diese können Sie die einzelnen FunktionenWählen/Löschen sowie Alarmsignale ausschalten. Kühlzonen-EinstellungAnzeige der eingestellten Kühlzonen-Temperatur,sowie OFF-Anzeige (Schrift OFF eingeblendet), beiausgeschalteter Kühlzone. Gefrierzonen-EinstellungAnzeige der eingestellten Gefrierzonen-Temperatur,sowie OFF-Anzeige (Schrift OFF eingeblendet), beiausgeschalteter Gefrierzone. Funktion SUPER COOLAuf diesem Display ist ersichtlich, ob die FunktionSUPER COOL (rasches Kühlen der Kühlzone)ausgeschaltet, gewählt oder aktiviert wurde. Funktion SUPER FREEZEAuf diesem Display ist ersichtlich, ob die FunktionSUPER FREEZE (Schockfrieren) ausgeschaltet, gewähltoder aktiviert wurde. Funktion HOLIDAYAuf diesem Display ist ersichtlich, ob die FunktionHOLIDAY (optimale Temperatur bei Mindestverbrauchim Falle einer längeren Abwesenheit) ausgeschaltet,gewählt oder aktiviert wurde. Funktion ICE PARTYAuf diesem Display ist ersichtlich, ob die Funktion ICEPARTY (äußerst rasches Kühlen einer warmen Flasche,die zur Erhaltung der Kühltemperatur in dementsprechenden Kübel auch auf den Tisch gebrachtwerden kann) ausgeschaltet, gewählt oder aktiviertwurde. Das Display29

Die erste Inbetriebnahme des Gerätes ACHTUNG Bitte warten Sie nach dem Aufstellen, bzw. nach ei- nem Transport ca. 3 Stunden, bevor Sie das Gerät an- schließen, um eine optimale Funktionsweise zu ge- währleisten. Motorschutzzeit Dieses Modell ist mit einem Motorschutzkontrollsystem ausgestattet. Sollte nach einer Off-Einstellung Ihrerseits anschließend der Kompressor nicht wieder sofort anlaufen, so ist das kein Grund zur Besorgnis, denn er startet nach ungefähr 8 Minuten automatisch. Vergewissern Sie sich nach Einstecken des Steckers in die Steckdose , dass das Display eingeschaltet ist. Gefrierzone Bei Einschalten des Gerätes (durch Drehen des Geräte-ON/ OFF-Schalters "B" bis auf die für die Gefrierzone gewünschte Betriebstemperatur), empfiehlt es sich, sofort auch die Funktion SUPER FREEZE einzuschalten, um das Abkühlen des Fachs zu beschleunigen. Nach Erreichen der optimalen Temperatur schaltet sich die Funktion automatisch ab. Das Gefriergut kann nun eingeräumt werden. Kühlzone Bei Einschalten der Kühlzone ( durch Drehen des Schalters "A" bis auf die für die Kühlzone gewünschte Temperatur) empfiehlt es sich, sofort auch die Funktion SUPER COOL einzuschalten, um das Abkühlen des Fachs zu beschleunigen. Nach Ablauf einiger Stunden können die Speisen in den Kühlschrank eingeräumt werden. Einstellung der Temperaturen Ist das Fach, dessen Temperatur eingestellt werden soll, ausge- schaltet, wird auf dem entsprechenden Display (E für die Kühl- zone und F für die Gefrierzone) die Anzeige OFF eingeblen- det. Ist das Fach jedoch eingeschaltet, erscheint die soeben eingestellte Temperatur. Um diese zu ändern, drehen Sie den Schalterknopf der entsprechenden Zone (A für die Kühlzone und B für die Gefrierzone) auf die gewünschte Temperatur. Die für die Kühlzone einstellbaren Temperaturen reichen von +2°C bis +8°C, die für die Gefrierzone einstellbaren Tempera- turen von -18°C a -26°C. Das Herauf- bzw. Herabsetzen ei- ner Temperatur ist jeweils um nur 1°C möglich. Wurde die Funktion HOLIDAY aktiviert, sind Temperaturein- stellungen nicht möglich. Das Gerät schaltet automatisch auf die der jeweiligen Situation entsprechende, optimale Einstel- lung. +12°C für die Kühlzone (wenn aktiviert) und -18°C für die Gefrierzone. Erläuterungen zu den Funktionen: Funktionssymbol für normale Betriebsweise. Gewählte Funktion (Umrandung eingeschaltet). Gewählte Funktion (Umrandung eingeschaltet). Einschalten/Ausschalten der Funktionen Drücken Sie die Taste Mode "C" so oft, bis in dem entspre- chenden Feld das Symbol der entsprechenden Funktion blinkt. Dies bedeutet, dass die Funktion gewählt wurde und dem- nach eingeschaltet bzw. ausgeschaltet werden kann. Schal- So bediene ich das Display ten Sie diese nun über die Taste SELECT "D" ein oder aus. ANMERKUNG: Wird die Einstellung nicht innerhalb fünf Sekunden nach der letzten Displayeingabe mittels der Taste SELECT bestätigt, schaltet das Display auf die vorher einge- stellte Funktion zurück, als Zeichen dafür, dass keine neue Funktion eingestellt wurde. Die Funktion SUPER COOL hängt von der Kühlzone ab. Ist diese ausgeschaltet, sind Einstellungen bzw. Änderungen an dieser Funktion nicht möglich. Andere Funktionen sehen eine Betriebsweise vor, die Konflikte hervorrufen könnte (zum Beispiel wenn zur gleichen Zeit die Funktionen HOLIDAY und SUPER FREEZE aktiviert werden), in diesem Falle hilft Ihnen die bereits vorbestimmte Priorität bei der Handhabung des Geräts. Die Funktion SUPER FREEZE sieht zwei Aktivierungs- modalitäten vor (siehe Abschnitt Gefrierzone). Aktivierung/Deaktivierung der DEMO-Modalität: Soll bei ausgeschaltetem Gerät die Display-Funktionsweise nachgewiesen werden, kann dies durch Aktivierung der Modalität DEMO erfolgen. Aktivierung: - Stellen Sie den Gefrierfach-Temperaturschalter auf 0; - halten Sie die beiden Tasten "Select“ und "Mode“ für ca. 5 Sekunden gedrückt, bis Sie ein Tonsignal vernehmen und die beiden Display-Schriftanzeigen "OFF“ und "OFF“ blinken; diese Schriftanzeigen blinken für die gesamte Zeit der DEMO-Aktivierung. Deaktivierung: - Stellen Sie den Gefrierfach-Temperaturschalter auf 0; - halten Sie die beiden Tasten "Select“ und "Mode“ für ca. 5 Sekunden gedrückt, bis Sie ein Tonsignal vernehmen und die beiden Display-Blinkanzeigen "OFF“ und "OFF“ erlöschen.30

1. Entfernen Sie nach dem Erwerb der Nahrungsmittel

jedwede äußere Verpackung aus Papier/Karton oder andere äußere Umhüllungen, durch die Bakterien oder Schmutz in den Kühlschrank gelangen könnten.

2. Sorgen Sie dafür, dass die Nahrungsmittel (insbesondere

die leicht verderblichen und diejenigen mit starkem Eigengeruch/Eigengeschmack) nicht direkt untereinander in Kontakt kommen. Auf diese Weise verringert sich das Risiko der Verbreitung von Keimen/Bakterien oder der Verbreitung von starkem Eigengeruch bzw. Eigengeschmack im Inneren des Kühlschranks.

3. Ordnen Sie die Nahrungsmittel nicht zu dicht aneinander

an, sodass die Luft im Inneren des Geräts frei zirkulieren kann.

4. Reinigen Sie das Innere des Kühlschranks regelmäßig.

Verwenden Sie dazu keine Oxidations- oder Scheuermittel.

5. Nehmen Sie die Nahrungsmittel, deren max.

Haltbarkeitsdatum verstrichen ist, aus dem Kühlschrank.

6. Bewahren Sie leicht verderbliche Nahrungsmittel

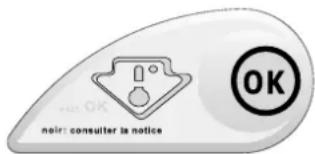

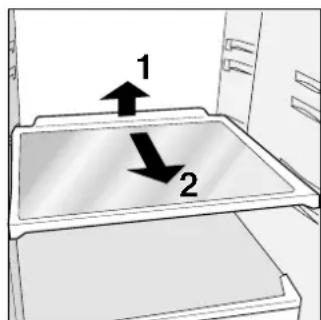

(Weichkäse, roher Fisch, Fleisch etc.) im kühlsten Bereich des Kühlschranks auf, das heißt also über den Gemüseschalen, wo sich die Temperaturanzeige befindet. So friere ich richtig ein Die Temperatur des Kühlraums wird je nach der Einstellung des Temperaturreglerknopfes "A" automatisch reguliert bzw. gehalten. Es empfiehlt sich jedoch, einen mittleren Wert einzustellen (+5°C). Das Kühlschrank-Fach Ihres Gerätes ist mit einer "Dynamic Bio Conservation" Systeem- Vorrichtung ausgerüstet, die ein optimales Aufbewahren der Lebensmittel und eine Ver- einfachung im Gebrauch des Gerätes gewährleistet, und dies dank: - einer raschen Wiederherstellung der Kühltemperatur: nach Öff- nen der Tür werden die optimalen Kühlwerte schneller erreicht, was eine längere Erhaltung der Lebensmittel gewährleistet; - einer gleichmäßigen Verteilung der Kälte, wodurch die Lebens- mittel auf jeder beliebigen Ablage aufbewahrt werden können; - Eines höheren Feuchtigkeitsgrades, und demnach können die Lebensmittel länger aufbewahrt werden.

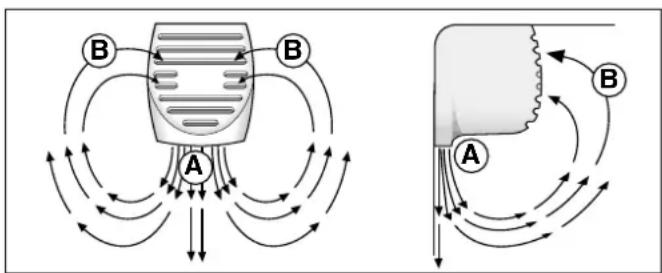

A - Abluft, die bei Kontakt mit der Kühlzelle abkühlt B - Angesaugte wärmere Luft Wird die Kühlzone aufgrund eines Großeinkaufs sehr gefüllt, ist es ratsam, auf die Funktion SUPER COOL "G" (siehe Abschnitt "So bediene ich das Display") umzuschalten, damit die optimalen Betriebsbedingungen kurzfristig erreicht werden. Nach Ablauf der erforderlichen Zeit schaltet sich die Funktion automatisch ab. Abb. 1

Warme Speisen sollten abgekühlt sein, bevor sie in den Kühlschrank gestellt werden, um einen höheren Stromverbrauch zu vermeiden. Stellen Sie Flüssigkeiten niemals in offenen Behältern in den Kühlschrank, um zu verhindern, daß sich zuviel Feuchtigkeit und demzufolge übermäßig viel Reif bildet. Befolgen Sie unbedingt unsere Ratschläge für die maxima- len Aufbewahrungszeiten, denn alle Nahrungsmittel, auch die frischesten, sind nur begrenzt haltbar. Beachten Sie auch bitte, daß es ein Irrtum ist, anzunehmen, daß sich gekochte Speisen länger halten, als rohe. Die praktischen ausziehbaren Abstellflächen (Abb. 1) können mit-tels der entsprechenden Gleitführungen höhenverstellt werden,um auch hohe Behälter und große Gebinde leicht unterbringen zukönnen, und dies, ohne sie ganz herausziehen zu müssen, dankder innovativen Form dieser Abstellflächen.31

- Für das Verpacken von einzufrierenden Nahrungsmit- teln sollte ein spezielles Handbuch zu Rate gezogen werden. - Eine einmal, auch nur teilweise aufgetaute Speise darf auf keinen Fall noch einmal eingefroren werden: Sie muß (in- nerhalb 24 Stunden) verbraucht, d.h. gekocht werden. Das gekochte Gericht kann dann wieder eingefroren werden. - Wenn Sie frische Nahrungsmittel einfrieren möchten, achten Sie bitte darauf, daß diese nicht mit bereits eingefrorenen oder tiefgefrorenen Speisen in Kontakt kommen. Lagern Sie frische Nahrungsmittel daher zunächst in das obere Fach ein, in wel- chem eine Gefrier-Temperatur bis unter -18°C herrscht; die idea- le Temperatur für richtiges Einfrieren. Vergessen Sie nicht, daß die Haltbarkeit der Tiefkühlkost davon abhängt, wie schnell sie eingefroren wurde. Die täglich einfrierbare, maximale Lademenge ist auf dem Typen- schild (befindlich im Kühlraum) aufgeführt. Bei erstmaligem Gebrauch, oder nach längerem Stillstand der Gefrierzone ist das Gerät auf seine maximale Einstellstufe in Be- trieb zu setzen, und zwar solange erst dann können frische Le- bensmittel eingefroren werden. Befindet sich das Gerät bereits in Betrieb, kann auf zwei Arten eingefroren werden:

1. Für kleine Mengen, die unter der auf dem Typenschild

(unten links neben der Gemüseschale) angegebenen, maxi- malen Kapazität liegen, aktivieren Sie über das Display die Funktion SUPER FREEZE in der Betriebsart "24 Stunden", und räumen die einzufrierenden Nahrungsmittel ein. Um diese Funktion einzuschalten drücken Sie die Taste MODE "C" so oft, bis das Symbol SUPER FREEZE blinkt, zur Akti- vierung der Funktion drücken Sie dann die Taste SELECT "B". Nach Ablauf von 24 Stunden bzw. nach Erreichen der optimalen Temperatur schaltet sich die Superfrost-Funktion automatisch ab. So friere ich richtig ein

2. Sollen große Mengen eingefroren werden (Mengen bis

zu der auf dem Typenschild - links unten neben der Gemüse- schale - angegebenen, maximalen Lademenge), aktivieren Sie über das Display die Funktion SUPER FREEZE in der Be- triebsart "48 Stunden". Um diese Funktion einzuschalten drücken Sie die Taste MODE "C" so oft, bis das Symbol SUPER FREEZE blinkt, halten Sie daraufhin die Taste SELECT "B" für mehr als drei Sekunden gedrückt, um die Funktion zu aktivieren (das Symbol blinkt dann langsam). Nach Ablauf von 24 Stunden schaltet das Symbol dieser Funk- tion von Blinkanzeige wieder auf Festanzeige zurück. Nun können die einzufrierenden Nahrungsmittel eingeräumt werden. Nach weiteren 24 Stunden schaltet sich die Funk- tion automatisch ab. Während des Einfrierens vermeiden Sie ein Öffnen des Gefrierteils. Um eine optimale Konservierung und nachträglich ein opti- males Auftauen zu gewährleisten, empfehlen wir, die Spei- sen in kleine Portionen abzufüllen; auf diese Weise tauen sie schnell und gleichmäßig auf. Beschriften Sie die Behälter mit Angaben wie Inhalt und Einfrier-Datum. Zur Erhöhung der Nutzfläche im Gefrierraum kann die mittlere Schale herausgenommen werden, um die Lebensmittel direkt auf die Verdampferplatte zu legen. Abschließend ist sicherzustellen, dass die Gefrierraum-Tür korrekt geschlossen wurde. Bitte öffnen Sie bei einem Stromausfall oder Defekt nicht die Tür des Gefrierteils; so zögern Sie einen Temperaturan- stieg im Innern hinaus. Die eingefrorenen bzw. tiefgekühl- ten Speisen halten sich so unverändert ca. 9 - 14 Stunden. Stellen Sie keine vollen Glasflaschen ins Gefrierfach, da ge- frierende Flüssigkeiten das Glas zum Explodieren bringen. Temperaturanzeige Zur besseren und exakteren Kennzeichnung des kältesten Bereichs im Kühlschrank wurde der Kühlschrank mit einer Temperaturanzeige ausgestattet. Vergewissern Sie sich, dass auf der Anzeige der Schriftzug “OK” erscheint. Eine korrekte Beleuchtung erleichtert das Ablesen der Anzeige. Erscheint die Anzeige OK nicht, ist die Temperatur zu hoch. Stellen Sie in diesem Fall den Thermostat (der Kühlzone) auf eine niedrigere Temperatur ein. Warten Sie nach jeder Veränderung am Thermostaten ab, bis die gewünschte Temperatur erreicht wird (ca. 10 Std.), bevor Sie eine erneute Einstellungsveränderung vornehmen. BEACHTEN SIE: Wird der Kühlschrank mit großen Mengen an Nahrungsmitteln gefüllt oder wird die Kühlschranktür häufig oder längere Zeit geöffnet, so verschwindet auf der Temperaturanzeige der Schriftzug "OK”. Warten Sie in diesem Fall mind. 10 Std. ab, bevor Sie den Thermostaten auf eine niedrigere Temperatur stellen.32

Zum raschen Kühlen von Getränken Dank der Funktion ICE PARTY gibt es nun keine zerplatzten Flaschen mehr, die zum Kühlen ins Tiefkühlfach gelegt wur- den (sämtliche Flüssigkeiten erhöhen durch das Einfrieren ihr Volumen). Aktivieren Sie diese Funktion, macht das Ge- rät Sie durch ein akustisches Signal darauf aufmerksam, wenn der optimale Moment zur Entnahme der Flasche erreicht wurde. Um das akustische Signal abzustellen, drücken Sie ganz einfach die Taste SELECT "D". Vergessen Sie nicht, den mitgelieferten, ergonomischen Flaschenkübel zu verwen- den, um die Flasche in die Gefrierzone zu legen; die Flasche wird nicht nur schneller gekühlt, sondern kann darin auch auf den Tisch gebracht werden, wenn das Getränk serviert werden soll. Die praktischen Griffe erleichtern das Handling und die Flasche bleibt außerdem viel länger kalt. ACHTUNG: Bewahren Sie den Flaschenkübel auch wenn keine Flasche gekühlt werden soll in der Gefrierzone auf. Eiswürfelbehälter Bei diesem neuen Eiswürfelkonzept handelt es sich um ein Exklusivpatent. Dank der Positionierung dieses Behälters oberhalb der Gefrierzonenschalen ist größere Ergonomie und Sauberkeit, und vor allem mehr Platz in den Schalen ge- währleistet.: Die Berührung mit dem gelagerten Gefriergut wird vermieden, wie auch ein Verschütten von Wasser beim Füllen des Behälters (ein entsprechender Verschluss, mit dem die Öffnung nach Füllen verschlossen werden kann, wird mit- geliefert). Abb. 2 MAX WATER LEVEL MAX WATER LEVEL Gebrauchsanweisung (Abb. 2) Füllen Sie den Behälter durch die entsprechende Öffnung bis zu dem angegebenen Stand (MAX WATER LEVEL) mit Wasser. Durch Einfüllen von zuviel Wasser, d.h. über diese Anzeige hinaus, würde eine derartige Menge an Eis gebildet, die das Herausnehmen der Eiswürfel erschweren könnte. Sollten Sie doch zuviel Wasser eingefüllt haben, dann warten Sie, bis das Eis geschmolzen ist, entleeren den Behälter und füllen ihn dann erneut. Nach dem Füllen ist der Behälter um 90° zu drehen. Aufgrund der kommunizierenden Röhren werden die entsprechenden Formen mit Wasser gefüllt. Schließen Sie die Öffnung durch den Stöpsel und bringen Sie den Behälter daraufhin vorschriftsmäßig an der Innentür unter. Durch leichtes Aufschlagen des Behälters auf ein harte Oberfläche fallen die geformten Eiswürfel aus ihren Sitzen heraus und können so durch die Öffnung, durch die das Wasser eingefüllt wurde, herausgenommen werden. Die Eiswürfel fallen leichter heraus, wenn der Behälter vorher kurz unter fließendes Wasser gehalten wird. ACHTUNG: Stellen Sie vor jedem erneuten Füllen des Behälters sicher, dass sich keine Eisreste mehr darin befinden. Die zur optimalen Eisbildung erforderliche Mindestzeit beträgt ungefähr 6 Stunden.33

Anleitung zum Gebrauch des Gefriergerätes Fleisch und Fisch Lebensmittel Verpackung Abhängen Lagerdauer (Monate) Auftauen Rindfleisch Aluminiumfolie 2 / 3 9 / 10 Nicht nötig Hammelfleisch Aluminiumfolie 1 / 2 6 Nicht nötig Schweinefleisch Aluminiumfolie 1 6 Nicht nötig Kalbfleisch Aluminiumfolie 1 8 Nicht nötig Kalb-oder Schweinekotelett Plastikfolie zwischen den einzelnen Scheiben anschließend 4-6 Stück in Alufolie 6 Nicht nötig Hammelkotelett Plastikfolie zwischen den einzelnen Scheiben anschließend 4-6 Stück in Alufolie 6 Nicht nötig Hackfleisch Alubehälter und Plastikfolie Frisch 2 Langsam im Kühlschrank Leber Plastikbeutel 3 Nicht nötig Wurst Plastik- oder Alufolie 2 Je nach Gebrauch Geflügel Alufolie 1 / 3 9 Langsam im Kühlschrank Gans - Ente Alufolie 1 / 4 6 Langsam im Kühlschrank Wild Alufolie 1 / 3 9 Langsam im Kühlschrank Hasen - Kanichen Alufolie 3 / 4 6 Langsam im Kühlschrank Hirsch Alufolie oder Plastikfolie 5 / 6 9 Langsam im Kühlschrank Große Fische Alufolie oder Plastikfolie 4 / 6 Langsam im Kühlschrank Kleine Fische Plastikbeutel 2 / 3 Nicht nötig Schalentiere Plastikbeutel 3 / 6 Nicht nötig Muscheln Alu- oder Plastikbehälter mit Salzwasser 3 Langsam im Kühlschrank Gekochter Fisch Alufolie oder Plastikfolie 12 In warmem Wasser Bratfisch Plastikbeutel 4 / 6 Direkt in der Bratpfanne34

Lebensmittel Vorbereitung Blanchierzeit (Minuten) Verpackung Lagerdauer (Monate) Auftauen Äpfel und Birnen Waschen,schälen und in Stücke schneiden

Behälter mit Zuckersirup bedecken

Langsam im Kühlschrank Aprikosen, Pfirsiche, Kirschen, Zwetschgen Waschen und entkernen 1' / 2' Behälter mit Zuckersirup bedecken

Langsam im Kühlschrank Erdbeeren, Heidelbeeren, Johannisbeeren, Himbeeren Waschen, verlesen, gut abtropfen lassen Behälter mit Zuckersirup bedecken 10 / 12 Langsam im Kühlschrank Gekochtes Obst Waschen, In Stücke schneiden Behälter 10% Zucker zugeben

Langsam im Kühlschrank Obst Waschen, In Stücke schneiden Behälter nach Belieben zuckern 10 / 12 Langsam im Kühlschrank Blumenkohl Putzen, verlesen, blanchieren in Zitronenwasser 2' Plastikbeutel 12 Nicht nötig Rosenkohl Putzen, waschen, in Stücke schneiden 1' / 2' Plastikbeutel 10 / 12 Bei Raumtemperatur Erbsen Waschen und auslesen 2' Plastikbeutel 12 Nicht nötig Bohnen, grüne Waschen, inStücke schneiden 3' Plastikbeutel 10 / 12 Nicht nötig Karotten, Paprika Waschen schülen, scheiben schneiden 3' / 4' Plastikbeutel 12 Nicht nötig Pilze, Spargel Waschen und schneiden 3' / 4' Plastikbeutel - Behälter 6 Bei Raumtemperatur Spinat Waschen und zerschneiden 2' Plastikbeutel 12 Bei Raumtemperatur Suppengemüse Waschen und zerschneiden

Verpackt in kleinen Portionen 6 / 7 Bei Raumtemperatur Verschiedene Speisen Vorbereitung Blanchierzeit Verpackung Lagerdauer (Monate) Auftauen Brot Plastikbeutel 4 Bei Raumtemperatur oder im Backofen Torten In Plastikfolien 6 Bei Raumtemperatur und bei 100/200°C backen Sahne Behälter 6 Bei Raumtemperatur oder im Kühlschrank Butter Originalverpackung Alufolie 6 Kühlschrank Gekochte Lebensmittel Aufgeteilt in entsprechenden Behältern 3 / 6 Kühlschrank Eier In kleinen Behältern ohne Schale

Raumtemperatur oder Kühlschrank Obst und Gemüse35

Tips zum Sparen - Die richtige Installation Das heißt fern von Hitzequellen, von direkter Sonnenein- wirkung, in einem gut belüfteten Raum und unter Beach- tung der im Abschnitt “Installationshinweise/Be- und Ent- lüftung” angegebenen Abstände.

DER TATSÄCHLICHE ENERGIEVERBRAUCH HÄNGT

DAVON AB, WIE DAS GERÄT EINGESETZT WIRD UND WO ES AUFGESTELLT WIRD. Die wurden in einem 560 mm tiefen Säulenschrank, die üblichsten Installationsverhältnisse für ein derartiges Gerät, vorgenommen. - Die richtige Kälte Die Einstellung zu niedriger Innentemperaturen hat nur höheren Energieverbrauch zur Folge. - Lagern Sie niemals zuviel ein Um eine einwandfreie Aufbewahrung der Speisen zu ge- währleisten, muß die Kälte frei im Innern des Kühlraums zirkulieren können. Bei unsachgemäßer Befüllung ist dies nicht möglich und der Kompressor kühlt ständig nach. - Halten Sie die Türen Ihres Kombigerätes geschlossen Öffnen Sie die Türen Ihres Kombigerätes nur wenn es unbe- dingt nötig ist, denn bei jedem Öffnen geht Kälte verloren. Um die richtige Temperatur erneut zu erreichen, kühlt der Kompressor nach, was ebenfalls zu erhöhtem Strom- verbrauch führt. - Kontrollieren Sie die Dichtungen Halten Sie diese elastisch und sauber, kontrollieren Sie, daß sie gut an den Türen anliegen, nur so lassen sie keine Kälte entweichen. - Niemals warme Speisen Ein Topf mit warmen Speisen erhöht sofort die Temperatur um einige Grade; lassen Sie sie erst auf Raumtemperatur abkühlen, bevor Sie sie in den Kühlschrank stellen. - Eisschicht Kontrollieren Sie die Eisschicht an den Wänden des Gefrier- fachs. Tauen Sie Ihr Gerät sofort ab, wenn die Schicht zu dick geworden ist (siehe auch den nächsten Abschnitt “So halte ich das Gerät in Topform”). Akustische und schriftliche Alarmanzeige Alarm wegen offenstehender Tür Bleibt die Tür des Kühlschranks länger als 2 Minuten offenstehen, blinkt die Lampe der Innenbeleuchtung; nach einigen Sekunden ertönt ein akustisches Signal, das durch Schließen der Tür oder durch Drücken der Taste SELECT "D" abgestellt werden kann. Bleibt die Tür länger als 4 Minuten offenstehen, blinkt die Lampe sehr schnell. Alarm wegen unnormalen Temperaturan- stiegs in der Gefrierzone

1. Um auf einen unnormalen Temperaturanstieg im Innern

der Gefrierzone aufmerksam zu machen (ein vorüberge- hender Stromausfall), ertönt ein akustisches Alarmsignal und auf dem Display erscheint eine Meldung (A1), die auf diesen gefährlichen Temperaturanstieg hinweist. Um zu vermeiden, dass das Gefriergut erneut eingefroren wird, wird in der Gefrierzone eine Temperatur von unge- fähr 0°C gehalten. Somit wird Ihnen die Möglichkeit ge- geben, diese Lebensmittel innerhalb 24 Stunden zu ver- wenden bzw. nach dem Kochen als Fertiggericht erneut einzufrieren. Der Signalton kann durch Druck auf die Taste SELECT "D" abgestellt werden. Um zur normalen Funktion zurückzukehren, und die auf dem Display eingeblendete, schriftliche Nachricht zu lö- schen, muss das Gerät über den ON/OFF-Geräteschalter "B" zuerst ausgeschaltet und dann wieder eingeschaltet werden.

2. Sollte die Temperatur auf zu hohe Werte ansteigen, er-

tönt erneut ein akustisches Signal, es erscheint ebenfalls eine neue Alarmmeldung auf dem Display (A2), die Sie auf diesen zu hohen Temperaturanstieg aufmerksam macht. Es empfiehlt sich, das Gefriergut zu überprüfen, gegebenenfalls ist es nicht mehr zu verwenden. Auf kei- nen Fall darf es neu eingefroren werden, es sei denn, es wird gekocht. Um zu vermeiden, dass das Gefriergut er- neut eingefroren wird, wird in der Gefrierzone eine Tem- peratur von ungefähr 0°C gehalten. Das akustische Si- gnal kann durch Druck auf die Taste SELECT "D" abge- stellt werden. Um zur normalen Funktion zurückzukehren, und die auf dem Display eingeblendete, schriftliche Nachricht zu lö- schen, muss das Gerät über den ON/OFF-Geräteschalter "B" zuerst ausgeschaltet und dann wieder eingeschaltet werden.36

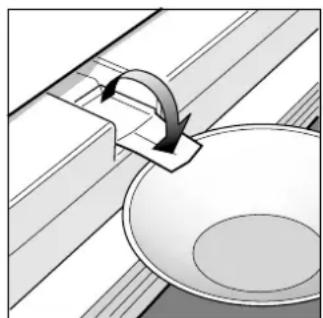

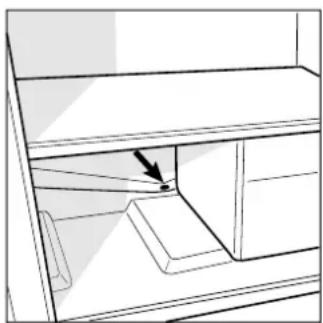

So halte ich das Gerät in Topform Bevor Sie Ihr Gerät reinigen oder abtauen muss es vom Stromnetz getrennt werden. (Drehen Sie hierzu den ON/OFF-Geräteschalter "B" auf OFF und ziehen Sie daraufhin den Stecker aus der Steckdose. Das Unterlassen dieser Vorsichtsmaßnahme könnte ein Alarmsignal seitens Ihres Gerätes auslösen. ACHTUNG: Dieser Alarm ist kein Zeichen für eine eventuelle Störung. Um den korrekten Betrieb wieder herzustellen, muss das Gerät über den ON/OFF- Geräteschalter "B" zuerst ausgeschaltet und dann wieder eingeschaltet werden. Abtauen ACHTUNG: Der Kältekreis darf nicht beschädigt werden. Vermeiden Sie den Gebrauch mechanischer Vorrichtungen oder anderer Gegenstände, außer den vom Hersteller empfohlenen, um den Abtauvorgang zu beschleunigen. So wird die Kühlzone abgetaut. Bei diesem Gerät erfolgt das Abtauen automatisch; das Ab- tauwasser wird über einen entsprechenden Ablauf (Abb. 3) zur Rückseite hin abgeleitet, wo es durch die vom Kompres- soren erzeugte Hitze ver- dampft. Das Einzige, was Ih- rerseits dazu beizutragen ist, ist eine regelmäßige Kontrol- le, dass der Ablauf nicht ver- stopft ist und das Wasser ordnungsgemäß ablaufen kann. Reinigen Sie hierzu das Ablaufloch mit dem ent- sprechenden Reinigungs- bürstchen. Wie taut man das Gefrierfach ab - Entfernen Sie ab und zu die Reifschicht mit Hilfe des beilie- genden Plastik-Kratzers (absolut nicht mit Messern oder Metallgegenständen). - Hat sich in der Gefrierzone eine Reifschicht von mehr als 5 mm gebildet, muss komplett abgetaut werden. Gehen Sie hierzu wie folgt vor: Aktivieren Sie einen Tag vorher die Funktion SUPER FREEZE in der Betriebsweise 24 Stunden. Auf diese Weise geben Sie dem Gefriergut einen gesunden, zusätzlichen "Kälteschub". Nach Ablauf dieser 24 Std. schaltet sich die Funktion automatisch ab, jedoch können Sie diese auch von Hand ausschalten. Schalten Sie das Gerät über den ON/OFF-Geräteschalter "B" aus. ACHTUNG: Hierdurch wird das gesamte Gerät (die Kühl- und die Gefrierzone) ausgeschaltet. FUNKTION HOLYDAY Bildung von Schimmel und schlechten Gerüchen im abgeschalteten Kühlschrank während der Ferienzeit? Dieses Problem existiert nicht mehr: Schalten Sie ganz einfach (über das Display) die Funktion Holyday ein. Auf diese Weise wird im Kühl- schrank, bei niedrigstem Stromverbrauch, eine Tempe- ratur von ungefähr 12°C gehalten (praktisch auch zur Aufbewahrung Ih- rer Kosmetik und Schminksachen), die Gefrierzone läuft auf der zur Konser- vierung des Gefrierguts erforderlichen Minimumeinstellung weiter. Abb. 4Abb. 3 Wickeln Sie das gesamte Tiefkühl- und Gefriergut in mehre- re Lagen Zeitungspapier ein und bewahren Sie dieses wäh- rend der zum Abtauen erforderlichen Zeit entweder im Kühl- raum oder an einem frischen Ort auf. Lassen Sie die Tür der Gefrierzone offen stehen, um den Abtauvorgang zu be- schleunigen, der durch Einstellen von mit warmem Wasser gefüllten Behältern noch unterstützt werden kann. Bevor Sie das Gerät wieder in Betrieb setzen, sind sämtliche Teile gründlich zu reinigen und abzutrocknen. Das Abtauwasser kann, wie auf Abb. 4 veranschaulicht, aufgefangen werden. Beachten Sie, dass der Motor nicht umgehend anläuft, sondern erst nach ungefähr 8 Minuten.37

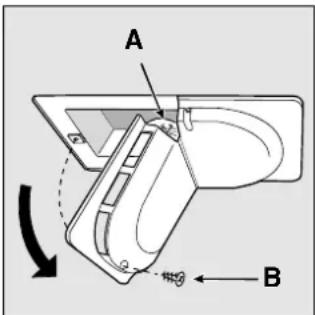

Reinigung und Pflege Bevor Sie Ihren Kühlschrank reinigen drehen Sie bitte den ON/OFF-Geräteschalter „B“ auf OFF, bis die Anzeige OFF für beide Zonen, d.h. Kühl- und Gefrierzone, eingeblendet wird. Ziehen Sie daraufhin den Stecker aus der Steckdose. - Das Material aus dem Ihr Gerät hergestellt wurde, ist hy- gienisch einwandfrei und überträgt keine Geruchsstoffe. Um diese Vorzüge beizubehalten, ist es notwendig, daß die Nah- rungsmittel immer gut geschützt und verschlossen gelagert werden, um nur schwer entfernbare Flecken und unange- nehme Geruchsbildung zu vermeiden. - Nur Wasser und Bicarbonat: Zur Reinigung der Innen- und Außenteile verwenden Sie bitte nur einen weichen Schwamm, getränkt mit lauwarmem Wasser und Natrium- bicarbonat, welches außerdem auch ein ausgezeichnetes Desinfektionsmittel ist. Wenn Sie keines zur Hand haben, nehmen Sie eine neutrale Seife (z.B. Marseille- oder Kern- seife). - Niemals zu benutzen sind: Scheuermittel, Weißmacher, Ammoniak, Benzin oder sonstige Lösungsmittel. - Alle herausnehmbaren Teile können in einer warmen Spül- mittellauge eingeweicht werden, diese dann mit klarem Wasser nachspülen und vor Wiedereinsetzen sorgfältig trock- nen. - Um auf der Rückseite eine Staubansammlung, die die Funktionsweise nachträglich beeinflussen könnte, zu vermei- den, muß auch diese regelmäßig und mit besonderer Vor- sicht gereinigt werden. Verwenden Sie hierzu einen Staub- sauger. - Sollte das Gerät für längere Zeit abgeschaltet werden, z.B. während der Sommerferien, ist es ratsam, es innen sorgfäl- tig zu reinigen und die Tür vorstehen zu lassen, um Schimmel- bildung oder die Bildung schlechter Gerüche zu vermeiden. - Wie tauscht man die Innenlampe aus? Am hinteren Teil des Thermostatengehäuses befindet sich die Birne für die Innenbeleuchtung. Bevor Sie diese austauschen, ziehen Sie den Stecker aus der Steckdose; schrauben Sie hierauf die defekte Birne heraus und ersetzen Sie diese durch eine neue, die nicht stärker als 15 Watt sein darf. (Siehe Abb. 5). Fig. 5

Gibt’s ein Problem? Das Display ist vollkommen dunkel Bitte kontrollieren Sie, ob:• die Hauptsicherung eingeschaltet ist;• der Stecker richtig in der Steckdose steckt;• die Steckdose in Ordnung ist defekt ist; kontrollieren Sie dies;indem Sie den Stecker in eine andere Steckdose stecken;

• der Gefrierzonen-Reglerknopf auf "OFF" steht. Der Motor startet nicht Haben Sie sichergestellt, dass:• 8 Minuten nach dem Einschalten vergangen sind? Denn dieses Modell verfügt über ein Motorschutz- kontrollsystem, aufgrund dessen er erst 8 Minuten nachEinschalten des Gerätes startet.
• die Betriebsart DEMO eingestellt wurde (siehe S. 41). Kühlraum und Gefrierfach kühlen unzureichend Bitte kontrollieren Sie, ob:
• die Türen richtig schließen oder die Dichtungen beschä- digt sind;• die Türen vielleicht zu lange offenstehen;• der Temperaturregler richtig eingestellt ist;
• der Kühlraum oder das Gefrierfach nicht überladen wurde. Der Kühlschrank kühlt zu stark Bitte kontrollieren Sie, ob:· eine zu niedrige (bzw. nicht optimale) Temperatureingestellt wurde;• die Nahrungsmittel an die Rückwand (Kühlzelle) anstoßen. Der Motor läuft ununterbrochen Bitte kontrollieren Sie, ob:
• vielleicht die Funktionen SUPER COOL und/oder SUPER FREEZE und/oder ICE PARTY aktiviert wurden;

• die Außentemperatur sehr hoch ist;
• der Temperaturregler richtig eingestellt ist. Das Gerät macht zu viel Lärm Das im Innern des Geräts befindliche Kühlgas erzeugt ein leichtes Geräusch, auch bei Stillstand des Kompressors (dasist kein Defekt).Bitte kontrollieren Sie, ob:• Ihr Gerät gerade steht:
• es zwischen Möbelteilen oder Gegenständen steht, die vibrieren und daher Lärm verursachen. Auf dem Kühlraumboden sammelt sich Wasser an Kontrollieren Sie, ob:• der Tauwasserablauf nicht verstopft ist. Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen blei-ben, dann fordern Sie bitte den nächstgelegenen techni-schen Kundendienst an und teilen Sie dort zusammen mitIhrer Fehlerbeschreibung folgende Daten mit: die Modell-bezeichnung (Mod.), die entsprechenden Nummern (S/N),die auf dem Schild unten links neben dem Gemüsefach an-gegeben sind (siehe untenstehende Beispiele).Beauftragen Sie auf keinen Fall einen nicht befugtenKundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen. Mod. RG 2330
