NWM10001 - Waschmaschine NORDMENDE - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG NWM10001 NORDMENDE

BEDIENUNGSANLEITUNG VOLLAUTOMATISCHE WASCHMASCHINE NWM10001 Artikel-Nr.7172.064INHALT

ABSCHNITT 1: VOR DER INBETRIEBNAHME

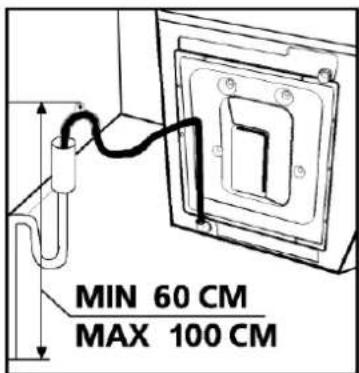

S i c h e r h e i t s h i n w e i s e E m p f e h l u n g e n ABSCHNITT 2: INSTALLATION E n t f e r n e n d e r T r a n s p o r t s c h r a u b e n E i n s t e l l e n d e r F ü ß e E l e k t r i s c h e r A n s c h l u s s W a s s e r a n s c h l u s s A b w a s s e r a n s c h l u s s

ABSCHNITT 3: TECHNISCHE DATEN

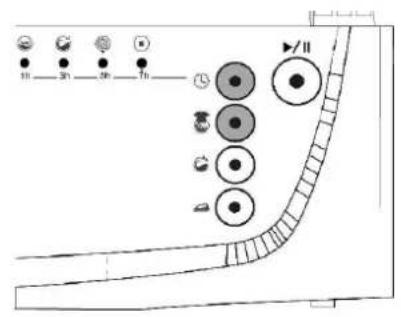

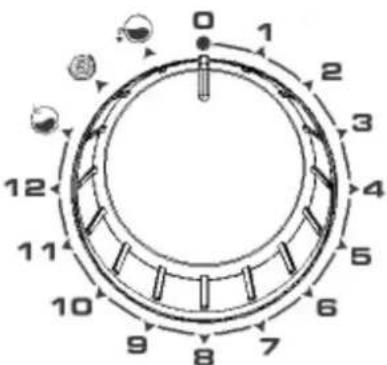

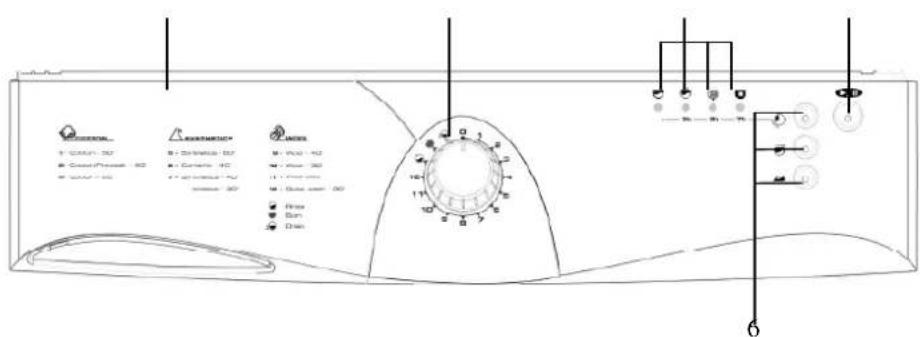

ABSCHNITT 4: BEDIENFELD S t a r t / P a u s e - T a s t e F u n k t i o n s s t a t u s - A n z e i g e n F u n k t i o n s t a s t e n W a h l s c h a l t e r S c h l e u d e r u m d r e h u n g e n P r o g r a m m k n o p f

ABSCHNITT 5: WASCHEN IHRER WÄSCHE

V o r d e m W a s c h e n B e d i e n u n g d e r M a s c h i n e

ABSCHNITT 6: WARTUNG UND REINIGUNG

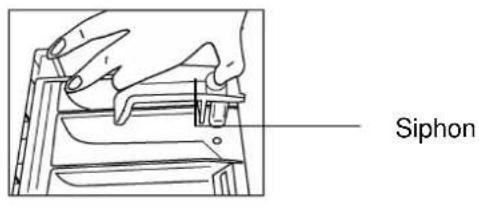

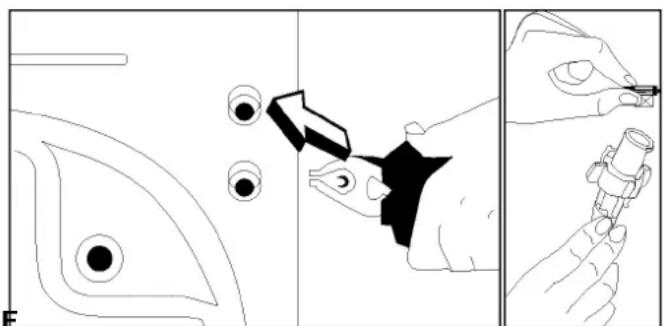

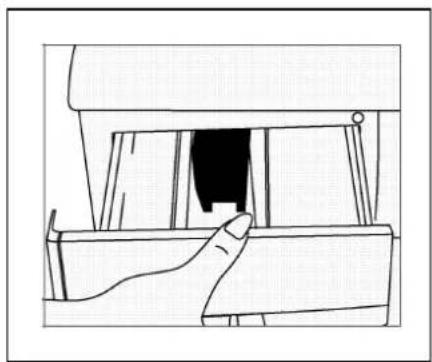

W a s s e r - Z u f l u s s f i l t e r P u m p e n f i l t e r W a s c h m i t t e l f a c h S i p h o n D a s G e h ä u s e D i e T r o m m e l E n t k a l k e n I h r e r M a s c h i n e

ABSCHNITT 7: PRAKTISCHE HINWEISE

ABSCHNITT 8: VERMEIDEN KLEINER FEHLER

ABSCHNITT 9: AUTOMATISCHE FEHLERANALYSE

ABSCHNITT 10: INTERNATIONALE WASCH-ANWEISUNGEN

1ABSCHNITT 1: VOR DER INBETRIEBNAHME

ABBILDUNG-1 ABBILDUNG -3

3EINSTELLEN DER FÜSSE

5ABSCHNITT 3: TECHNISCHE DATEN

BENUTZUNG DER MASCHINE

19KAPITEL 6: WARTUNG UND REIN

22ABSCHNITT 7: PRAKTISCHE HINWEISE

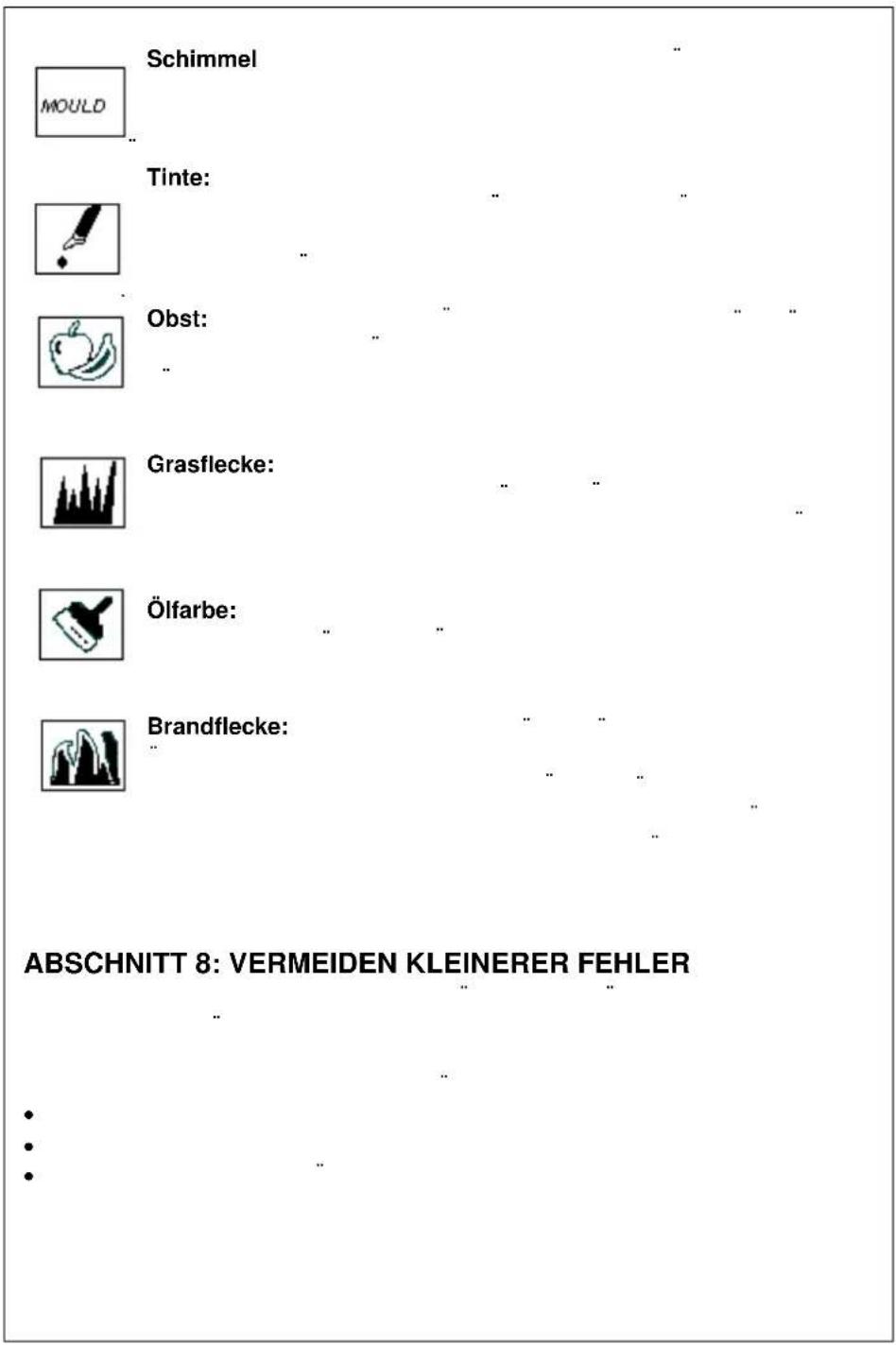

Alkoholische Getränke: D e r v e r s c h m u t z t e B e r e i c h s o l l t e z u n ä c h s t m i t k a l t e m W a s s e r a u s g e w a s c h e n w e r d e n , d a n n m i t G l y z e r i n u n d W a s s e r b e h a n d e l t u n d d a n a c h m i t e i n e r W a s s e r - E s s i g - M i s c h u n g g e s p ü l t w e r d e n . Schuhcreme: D i e V e r f ä r b u n g s o l l t e v o r s i c h t i g a b g e r i e b e n w e r d e n , o h n e d a s K l e i d u n g s s t ü c k z u b e s c h ä d i g e n , u n d d a n n m i t W a s c h m i t t e l e i n g e r i e b e n u n d g e s p ü l t w e r d e n . S o l l t e d e r F l e c k s i c h s o n i c h t e n t f e r n e n l a s s e n , m u s s e r m i t e i n e r M i s c h u n g a u s e i n e m T e i l r e i n e m A l k o h o l ( 9 6 % ) u n d z w e i T e i l e n W a s s e r e i n g e r i e b e n u n d d a n n m i t l a u w a r m e m W a s s e r a u s g e s p ü l t w e r d e n . . Tee und Kaffee: S p a n n e n S i e d e n v e r f ä r b t e n B e r e i c h I h r e s K l e i d u n g s s t ü c k s ü b e r d i e Ö f f n u n g e i n e s B e h ä l t e r s u n d g i e ß e n S i e s o h e i ß e s W a s s e r d a r ü b e r , w i e d i e S t o f f a r t g e r a d e n o c h z u l ä s s t . W e n n e s d i e S t o f f a r t z u l ä s s t , w a s c h e n S i e e s i n e i n e r L a u g e . Schokolade und Kakao: W e i c h e n S i e d i e K l e i d u n g i n k a l t e m W a s s e r e i n u n d r e i b e n S i e d i e b e t r e f f e n d e n S t e l l e n m i t S e i f e o d e r W a s c h m i t t e l . D a n a c h w a s c h e n S i e s i e m i t d e r h ö c h s t e n T e m p e r a t u r , w e l c h e d i e S t o f f a r t z u l ä s s t . S o l l t e d a n n n o c h e i n Ö l f l e c k z u r ü c k b l e i b e n , r e i b e n S i e i h n m i t o x y g e n i e r t e m W a s s e r ( i n 3 % i g e r L ö s u n g ) e i n . Tomatensoße: N a c h d e m S i e d i e g e t r o c k n e t e n T e i l e a b g e r i e b e n h a b e n , o h n e d a b e i d a s S t ü c k z u b e s c h ä d i g e n , w e i c h e n S i e e s e t w a 3 0 M i n u t e n l a n g i n k a l t e m W a s s e r e i n u n d w a s c h e n e s d a n a c h , i n d e m S i e e s m i t W a s c h m i t t e l e i n r e i b e n . Fleischbrühe - Ei: E n t f e r n e n S i e d i e g e t r o c k n e t e n V e r f ä r b u n g s r e s t e u n d r e i b e n S i e m i t e i n e m S c h w a m m o d e r e i n e m w e i c h e n T u c h , d a s i n k a l t e m W a s s e r a n g e f e u c h t e t w o r d e n i s t . R e i b e n S i e W a s c h m i t t e l e i n u n d w a s c h e n S i e d a s S t ü c k d a n n m i t v e r d ü n n t e r L a u g e . Fett- und Ölflecken: Z u e r s t w i s c h e n S i e d i e R e s t e a b . R e i b e n S i e d i e F l e c k e n m i t W a s c h m i t t e l e i n u n d w a s c h e n S i e d a s S t ü c k d a n n m i t l a u w a r m e m S e i f e n w a s s e r . Senf: Z u n ä c h s t t r a g e n S i e G l y z e r i n a u f d e n F l e c k a u f . R e i b e n S i e d a n n W a s c h m i t t e l e i n u n d w a s c h e n S i e d a s S t ü c k . S o l l t e d e r F l e c k n o c h n i c h t e n t f e r n t s e i n , w i s c h e n S i e m i t A l k o h o l n a c h ( b e i s y n t h e t i s c h e n u n d f a r b i g e n K l e i d u n g s s t ü c k e n e i n e M i s c h u n g a u s e i n e m T e i l A l k o h o l u n d z w e i T e i l e n W a s s e r ) Blutflecke: W e i c h e n S i e d i e K l e i d u n g 3 0 M i n u t e n l a n g i n k a l t e m W a s s e r e i n . S o l l t e d e r F l e c k n i c h t h e r a u s g e h e n , w e i c h e n S i e i h n 3 0 M i n u t e n i n e i n e m G e m i s c h a u s W a s s e r u n d A m m o n i a k e i n ( 3 E s s l ö f f e l A m m o n i a k i n 4 L i t e r n W a s s e r ) . Eis und Milch: Legen Sie das Kleidungsstück in kaltes Wasser und reiben die verschmutzte Stelle mit Waschmittel. 23Schimmel: S c h i m m e l f l e c k e n s o l l t e n s o b a l d w i e m ö g l i c h e n t f e r n t w e r d e n . D e r F l e c k s o l l t e m i t W a s c h m i t t e l g e w a s c h e n w e r d e n u n d s o l l t e e r s i c h s o n i c h t e n t f e r n e n l a s s e n , m u s s e r m i t o x y g e n i e r t e m W a s s e r ( i n 3 % i g e r V e r d ü n n u n g ) b e h a n d e l t w e r d e n . Tinte: H a l t e n S i e d e n b e f l e c k t e n T e i l u n t e r k a l t e s W a s s e r u n d w a r t e n S i e a b , b i s d a s m i t T i n t e g e f ä r b t e W a s s e r v o l l s t ä n d i g h e r a u s g e l a u f e n i s t . D a n n r e i b e n S i e d i e S t e l l e m i t W a s s e r , i n d e m Z i t r o n e n s a f t v e r d ü n n t w u r d e , u n d W a s c h m i t t e l e i n u n d w a s c h e n d a s G a n z e n a c h 5 M i n u t e n W a r t e z e i t . . Obst: S p a n n e n S i e d e n v e r f ä r b t e n T e i l I h r e s K l e i d u n g s s t ü c k s ü b e r d i e Ö f f n u n g e i n e s B e h ä l t e r s u n d g i e ß e n S i e k a l t e s W a s s e r d a r ü b e r . G i e ß e n S i e k e i n h e i ß e s W a s s e r a u f d e n F l e c k . R e i b e n S i e m i t k a l t e m W a s s e r u n d t r a g e n S i e G l y z e r i n a u f . Grasflecke: R e i b e n S i e d e n v e r s c h m u t z t e n T e i l m i t W a s c h m i t t e l e i n . W e n n e s d i e H e r s t e l l u n g s a r t d e s S t ü c k s z u l ä s s t , w a s c h e n S i e e s m i t L a u g e . R e i b e n S i e I h r e W o l l k l e i d u n g m i t A l k o h o l e i n ( b e i F a r b w ä s c h e e i n e M i s c h u n g a u s 1 T e i l r e i n e m A l k o h o l u n d 2 T e i l e n W a s s e r ) . Ölfarbe: D e r F l e c k s o l l t e e n t f e r n t w e r d e n , b e v o r e r g e t r o c k n e t i s t , i n d e m e r m i t V e r d ü n n e r b e t r ä u f e l t w i r d . D a n a c h s o l l t e d a s T e i l m i t W a s c h m i t t e l e i n g e r i e b e n u n d g e w a s c h e n w e r d e n . Brandflecke: S o l l t e d a s K l e i d u n g s s t ü c k d a f ü r v o r g e s e h e n s e i n , k ö n n e n S i e L a u g e i n d a s W a s c h w a s s e r g e b e n . B e i W o l l k l e i d u n g s o l l t e e i n m i t o x y g e n i e r t e m W a s s e r g e t r ä n k t e s S t ü c k S t o f f a u f d e n F l e c k g e l e g t w e r d e n u n d d a n n d u r c h e i n t r o c k e n e s T u c h g e b ü g e l t w e r d e n . D a n a c h s o l l t e e s g e w a s c h e n u n d g u t g e s p ü l t w e r d e n .

ABSCHNITT 8: VERMEIDEN KLEINERER FEHLER

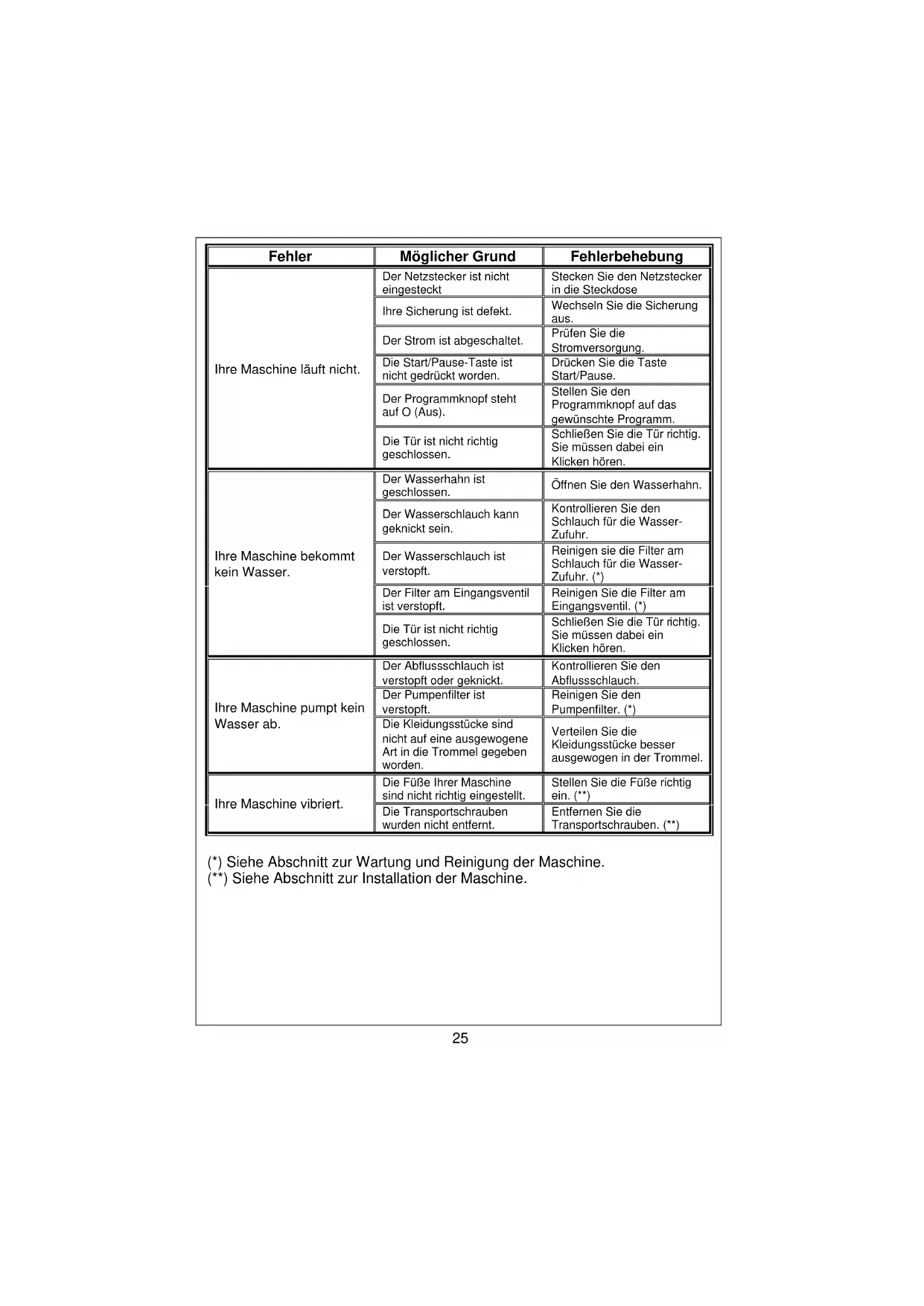

A l l e R e p a r a t u r a r b e i t e n a n d e r M a s c h i n e m ü s s e n v o n d a f ü r z u g e l a s s e n e n F a c h l e u t e n a u s g e f ü h r t w e r d e n . W e n n e i n e R e p a r a t u r a n I h r e r W a s c h m a s c h i n e n o t w e n d i g i s t , o d e r S i e n i c h t i n d e r L a g e s i n d , d e n F e h l e r m i t H i l f e d e r u n t e n s t e h e n d e n I n f o r m a t i o n e n z u b e h e b e n , m ü s s e n S i e w i e f o l g t v o r g e h e n : Z i e h e n S i e d e n N e t z s t e c k e r . S c h l i e ß e n S i e d e n W a s s e r h a h n . W e n d e n S i e s i c h a n d e n n ä c h s t l i e g e n d e n K u n d e n d i e n s t . 24Fehler Möglicher Grund Fehlerbehebung Ihre Maschine läuft nicht. Der Netzstecker ist nicht eingesteckt Stecken Sie den Netzstecker in die Steckdose Ihre Sicherung ist defekt. Wechseln Sie die Sicherung aus. Der Strom ist abgeschaltet. Prüfen Sie die Stromversorgung. Die Start/Pause-Taste ist nicht gedrückt worden. Drücken Sie die Taste Start/Pause. Der Programmknopf steht auf O (Aus). Stellen Sie den Programmknopf auf das gewünschte Programm. Die Tür ist nicht richtig geschlossen. Schließen Sie die Tür richtig. Sie müssen dabei ein Klicken hören. Ihre Maschine bekommt kein Wasser. Der Wasserhahn ist geschlossen. Öffnen Sie den Wasserhahn. Der Wasserschlauch kann geknickt sein. Kontrollieren Sie den Schlauch für die Wasser- Zufuhr. Der Wasserschlauch ist verstopft. Reinigen sie die Filter am Schlauch für die Wasser- Zufuhr. (*) Der Filter am Eingangsventil ist verstopft. Reinigen Sie die Filter am Eingangsventil. (*) Die Tür ist nicht richtig geschlossen. Schließen Sie die Tür richtig. Sie müssen dabei ein Klicken hören. Ihre Maschine pumpt kein Wasser ab. Der Abflussschlauch ist verstopft oder geknickt. Kontrollieren Sie den Abflussschlauch. Der Pumpenfilter ist verstopft. Reinigen Sie den Pumpenfilter. (*) Die Kleidungsstücke sind nicht auf eine ausgewogene Art in die Trommel gegeben worden. Verteilen Sie die Kleidungsstücke besser ausgewogen in der Trommel. Ihre Maschine vibriert. Die Füße Ihrer Maschine sind nicht richtig eingestellt. Stellen Sie die Füße richtig ein. (**) Die Transportschrauben wurden nicht entfernt. Entfernen Sie die Transportschrauben. (**) (*) Siehe Abschnitt zur Wartung und Reinigung der Maschine. (**) Siehe Abschnitt zur Installation der Maschine. 25Fehler Möglicher Grund Fehlerbehebung Ihre Maschine vibriert. Es befindet sich nur eine kleine Menge an Wäsche in der Maschine. Dies behindert die Funktion der Maschine nicht. Es sind zu viele Kleidungsstücke in der Maschine oder sie sind nicht auf eine ausgewogene Art in die Trommel gegeben worden. Bitte überschreiten Sie nicht die empfohlene Lademenge und verteilen Sie die Kleidungsstücke gut ausgewogen in der Trommel. Ihre Maschine schlägt gegen einen harten Gegenstand. Vermeiden Sie, dass die Maschine an einer Wand lehnt. Zu viel Schaum im Waschmittelfach. Sie haben zu viel Waschmittel eingegeben. Drücken sie die Start/Pause- Taste. Um nun den Schaum zu verringern, lösen Sie einen Esslöffel Weichspüler in einem halben Liter Wasser und gießen es in das Waschmittelfach. Drücken Sie dann nach etwa 5-10 Minuten die Start/Pause- Taste. Beim nächsten Waschgang achten sie bitte darauf, die richtige Menge Waschmittel einzufüllen. Sie haben ein falsches Waschmittel eingegeben. Verwenden Sie nur Waschmittel, das für den Gebrauch in Wasch- automaten geeignet ist. Das Waschergebnis ist schlecht. Ihre Wäsche war für das gewählte Programm zu schmutzig. Wählen Sie ein passendes Waschprogramm. (siehe Tabelle 1) Die Waschmittel-Menge war nicht ausreichend. Verwenden Sie mehr Waschmittel. 26Fehler Möglicher Grund Fehlerbehebung Das Waschergebnis ist schlecht. Sie haben zu viel Kleidung in die Waschmaschine getan und die Ladekapazität überschritten. Laden Sie nur die maximal vorgesehene Menge Wäsche in die Maschine. Ihr Wasser kann hart sein. Verwenden Sie die Menge Waschmittel, die vom Hersteller für den Härtegrad empfohlen wird. Die Kleidung ist in der Trommel nicht ausgewogen verteilt worden. Verteilen Sie die Kleidungsstücke besser ausgewogen in der Trommel. Das Wasser wird sofort nachdem es eingeflossen ist, von der Maschine wieder abgepumpt. Das Ende des Abflussschlauches ist im Verhältnis zur Maschine zu niedrig angebracht. Bringen Sie den Abflussschlauch in eine angemessene Höhe. (**) Während des Waschgangs kann man kein Wasser in der Trommel sehen. Kein Fehler. Das Wasser befindet sich im niedrigeren Teil der Trommel.

Auf der Kleidung verbleiben Reste vom Waschmittel. Die Teile von einigen Waschmitteln, die sich nicht im Wasser auflösen, können als weiße Flecken an Ihrer Kleidung haften bleiben. Stellen Sie das Spülprogramm Ihrer Maschine ein, führen Sie einen zusätzlichen Spülgang ein, oder entfernen Sie die Flecken nach dem Trocknen mit einer Bürste. Auf der Kleidung verbleiben graue Flecken. Diese Flecken können durch Öl, Creme oder Schmiermittel verursacht worden sein. Beim nächsten Waschgang benutzen Sie die maximale Waschmittelmenge, die der Hersteller zulässt. (**) Siehe Abschnitt zur Installation der Maschine. 27Fehler Möglich er Grund Fehlerbehebung Der Schleudergang erfolgt nicht, oder nach einer Verzögerung. Kein Fehler. In der Zwischenzeit läuft das Kontrollprogramm für nicht ausbalancierte Trommelladung. Das System zur Vermeidung von nicht ausbalancierter Ladung der Trommel sorgt für eine gleichmäßige Verteilung der Wäsche in der Trommel. Nachdem die Wäsche verteilt ist, schaltet die Maschine auf den Schleudergang um.

ABSCHNITT 9: AUTOMATISCHE FEHLERANALYSE

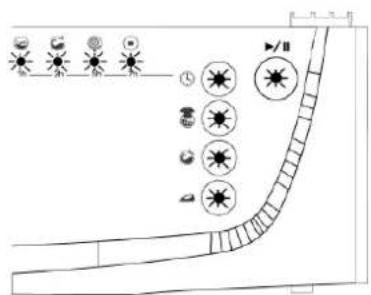

Ihre Maschine ist mit Systemen ausgerüstet, die durch eine ständige Selbstanalyse während des Waschvorgangs beim Auftreten eines Fehlers die notwendigen vorbeugenden Maßnahmen veranlassen und Sie gleichzeitig warnen. FEHLERCODE SYMPTOM Mögliche URSACHE BEHEBUNG DES FEHLERS E01 Die Lampen 1 und 2 blinken Die Tür ist nicht richtig geschlossen Schließen Sie die Tür richtig, bis Sie sie einrasten hören. Wenn das Problem bestehen bleibt, stecken Sie die Maschine aus und rufen Sie den nächstgelegenen autorisierten Kundendienst an. 28FEHLERCODE SYMPTOM Mögliche URSACHE BEHEBUNG DES FEHLERS E02 Die Lampen 1 und 3 blinken Der Wasserstand in der Maschine liegt unter dem Heizstab. Der Wasserdruck der Versorgungsleit ung ist zu niedrig oder keine Wasserversorg ung. Drehen Sie den Hahn ganz auf. Vielleicht ist die Wasserversorgung unterbrochen, bitte überprüfen. Wenn das Problem weiter bestehen bleibt, stoppt die Maschine automatisch nach einer bestimmten Zeit. Wenn das Problem bestehen bleibt, stecken Sie die Maschine aus, drehen Sie den Zufuhrhahn ab und rufen Sie den nächstgelegenen autorisierten Kundendienst an. E03 Die Lampen 1 und 4 blinken Die Pumpe ist defekt oder der Pumpenfilter verstopft. Reinigen Sie den Pumpenfilter. Wenn das Problem bestehen bleibt, rufen Sie den nächstgelegenen autorisierten Kundendienst an. E04 Die Lampen 2 und 3 blinken Es ist zuviel Wasser in der Maschine. Ihre Maschine pumpt das Wasser automatisch ab. Wenn die Maschine den Abpumpvorgang abgeschlossen hat, schalten Sie sie ab und stecken Sie sie aus. Drehen Sie den Zufuhrhahn ab und rufen Sie den nächstgelegenen autorisierten Kundendienst an. 29FEHLERCODE SYMPTOM Mögliche URSACHE BEHEBUNG DES FEHLERS E05 Die Lampen 2 und 4 blinken Der Heizstab oder der Thermostat der Maschine sind defekt. Schalten Sie die Maschine ab und stecken Sie sie aus. Drehen Sie den Zufuhrhahn ab und rufen Sie den nächstgelegenen autorisierten Kundendienst an. E06 Die Lampen 3 und 4 blinken Der Motor ist defekt. Schalten Sie die Maschine ab und stecken Sie sie aus. Drehen Sie den Zufuhrhahn ab und rufen Sie den nächstgelegenen autorisierten Kundendienst an. E07 Die Lampen 1,2 und 3 blinken Die elektronische Steuerung ist defekt. Schalten Sie die Maschine ab und stecken Sie sie aus. Drehen Sie den Zufuhrhahn ab und rufen Sie den nächstgelegenen autorisierten Kundendienst an. E08 Die Lampen 2,3 und 4 blinken Der Motor ist defekt. Schalten Sie die Maschine ab und stecken Sie sie aus. Drehen Sie den Zufuhrhahn ab und rufen Sie den nächstgelegenen autorisierten Kundendienst an. 30FEHLERCODE SYMPTOM Mögliche URSACHE BEHEBUNG DES FEHLERS E09 Die Lampen 1,2 und 4 blinken Die Netzspannung ist zu hoch oder zu niedrig. Wenn die Netzwerkspannun g unter 150V oder über 260V liegt, stoppt Ihre Maschine automatisch. Wenn die Netzwerkspannun g wieder stimmt, setzt die Maschine den Betrieb fort. 31ABSCHNITT 10: INTERNATIONALE WASCH

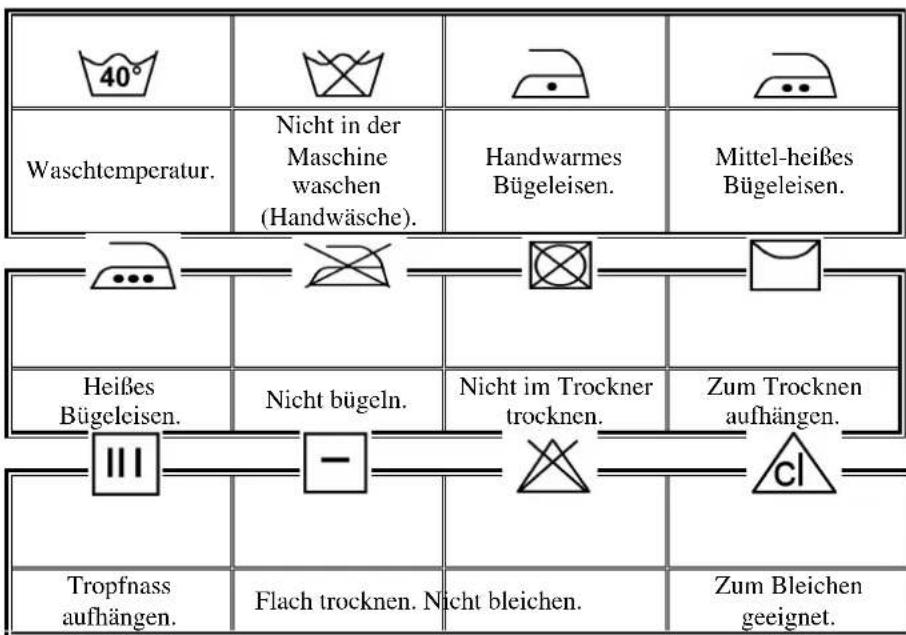

ZEICHEN Waschtemperatur. Nicht in der Maschine waschen (Handwäsche). Handwarmes Bügeleisen. Mittel-heißes Bügeleisen. Heißes Bügeleisen. Nicht bügeln. Nicht im Trockner trocknen. Zum Trocknen aufhängen. Tropfnass aufhängen. Flach trocknen. Nicht bleichen. Zum Bleichen geeignet. Diese Symbole sind alle Reinigungssymbole. Die Buchstaben zeigen dem Reinigungspersonal an, welche Art von Lösungsmittel verwendet werden kann. Kleidungsstücke mit diesen Symbolen sollten Sie nicht in der Waschmaschine waschen, es sei denn, auf den Schildern wird das anders angegeben. Service-Hotline +41 564177200 32mode d’emploi de machine à laver électronique NWM10001 Artikel-Nr.7172.064SOMMAIRE
