BEDIENUNGSANLEITUNG Z31481 AURIOL

Bedienungsund Sicherheitshinweise

NL BE

RADIOWEKKER

DE/AT/CH Bedienungs- und Sicherheitshinweise Section 54

Technische gegevens.. 36

LC-Display verlichten.. 50

Kleuren: wit: modelnr.: Z31481A

paars: modelnr.: Z31481B

antraciet: modelnr.: Z31481C

LC-Displayverlichten

Bestimmungsgemäber Gebrauch

Teilebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Technische Daten. 59

Lieferumfang .Seite 59

Allgemeine Sicherheitseinweise...Seite 59

Sicherheitshinweise für Batterien.

Vor der Inbetriebnahme .62

54 DE/AT/CH

Inbetriebnahme

DCF-Signal automatisch oder manuell einstellen....Seite 64
Grundeinstellungen vornehmen 65
Alarmzeit einstellen. 70
Alarmfungtion ein-/ausschalten.. 71
Alarmsignal ausschalten.. 72
Schlummer-Funktion verwenden.. 72
LC-Display beleuchten . 73
Einheit der Temperaturanzeige wechseln......Seite 73

Batterien wechseln .Seite 73

Fehlerbehebung .Seite 74

Reinigung und Pflege. 74

Entsorgung. 74

Konformitätserklärgung .Seite 75

Funkwecker

BestimmungsgemäßerGebrach

Dieser Funkwecker zeigt Uhrzeit, Datum und Raumtemperatur. Der Funkwecker ist für den Privatbereich und nicht zur gewerblichen Verwendung vorgesehen.

Teilebeschreibung

Das Bedienfeld (s. Abb. A)

1 ALARM-Taste: Drücken Sie diese Taste, um zur Einstellung der Alarmfunktion zu gelangen. Sie können die Alarmfunktion aktivieren / deaktivieren sowie den Alarm abschalten.
2 MODE-Taste: Drücken Sie diese Taste, um zum Grund-einstellungsmenü des Funkweckers zu gelangen. Hier konnen Sie anhand der Taste Eingaben bestätigen. Wenn Sie sich im Alarm Aktivierungs-Modus befinden, gelangen Sie durch Drücken der Taste zurück in den Uhrzeit-Modus.
3 + /RCC-Taste: Drücken Sie diese Taste, um den Empfang des DCF-Signals zu aktivieren / deaktivieren. Im Uhrzeitmodus wahlen Sie mit dieser Taste das 24- bzw. 12-Stunden-Format.

In den Einstellungen-Modi erhöhen Sie mit dieser Taste einzu-stellende Werte.

4 - /°C/°F - Taste: Drücken Sie diese Taste, um die Einheit der Temperaturanzeige zu wahren (°C oder °F). In den Einstellungen-Modi verringern Sie mit dieser Taste die einzustellenenden Werte.
5 SNOOZE/LIGHT-Taste: Drücken Sie beim Erklingen des Alarm-Tons diese Taste, um den Alarm für 10 Minuten abzuschalten. Ansonsten schalten Sie mit dieser Taste für ca. 5 Sekunden die Hintergrundbeleuchtung des LC-Displays ein.

6 Uhrzeit-Feld: Das Uhrzeit-Feld zeigt die Uhrzeit im 24- oder im 12-Stunden-Format an. Im 12-Stunden-Format erscheint Dort vormittags auch die Anzeige AM (lat. „ante meridiem" = vormittags) und nachmittags die Anzeige PM (lat. „post meridiem" = nachmittags).
7 Info-Feld: In thisem Feld konnen vier verschiedene Symbole angezeigt werden:
8:Das DCF-Symbol zeigt den Status des DCF-Empfangs.

9 DST: Die Anzeige DST (engl. „Daylight Saving Time" = Sommerzeit) erscheint nur während der europäischen Sommerzeit. Dieses Symbol konnen Sie nicht manuell aktivieren.
10 Dos Alarmsymbol zeigt an, dass der Alarm aktiviert ist.
11 ZDas Snooze-Symbol zeigt an, dass die Schlummer-funktion aktiviert ist.
12 Dieses Symbol informiert Sie darüber, dass die Batterien ausgetauscht werden müssen.
13 Temperatur-Feld: Das Temperatur-Feld zeigt die Raum-Temperatur wahlweise in ^ C oder ^ F an.
14 Wochentags-Feld: Das Wochentags-Feld zeigt im Uhrzeitmodus unter der Überschrift DAY den Wochentag an. Bei Einstellung der Sprache wird hier die gewährte Sprache angezeigt. Im Alarm Aktivierungs-Modus und im Alarm-Modus erscheint hier die Anzeige ALM.
15 Datums-Feld: Das Datums-Feld zeigt unter der Überschrift DATE den Monats-Tag und über der Überschrift MONTH den Monat an. Wahlweise konnen Sie sich in thisem Feld auch die Jahreszahl anzeigen setzen.

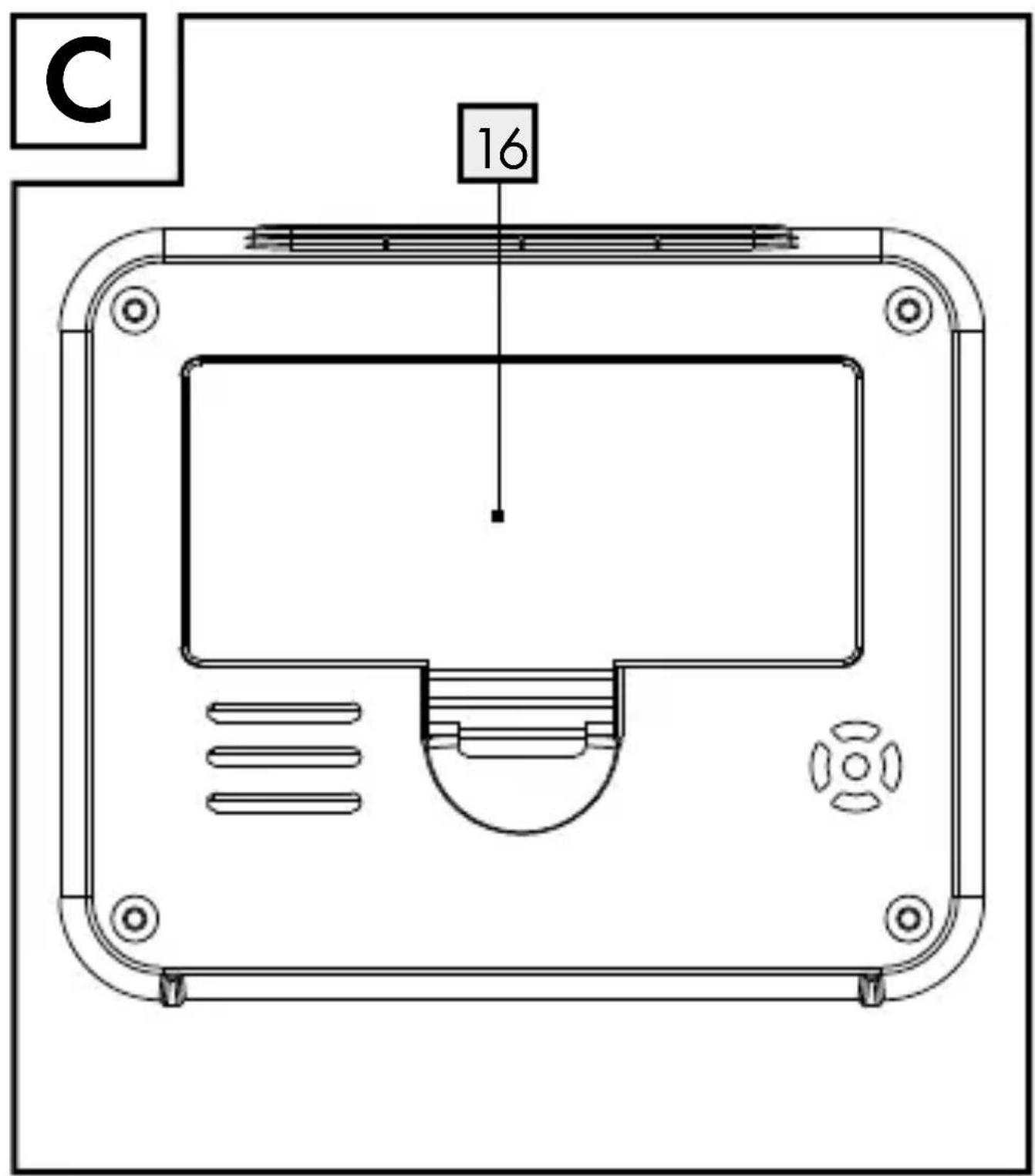

16 Batteriefachdeckel

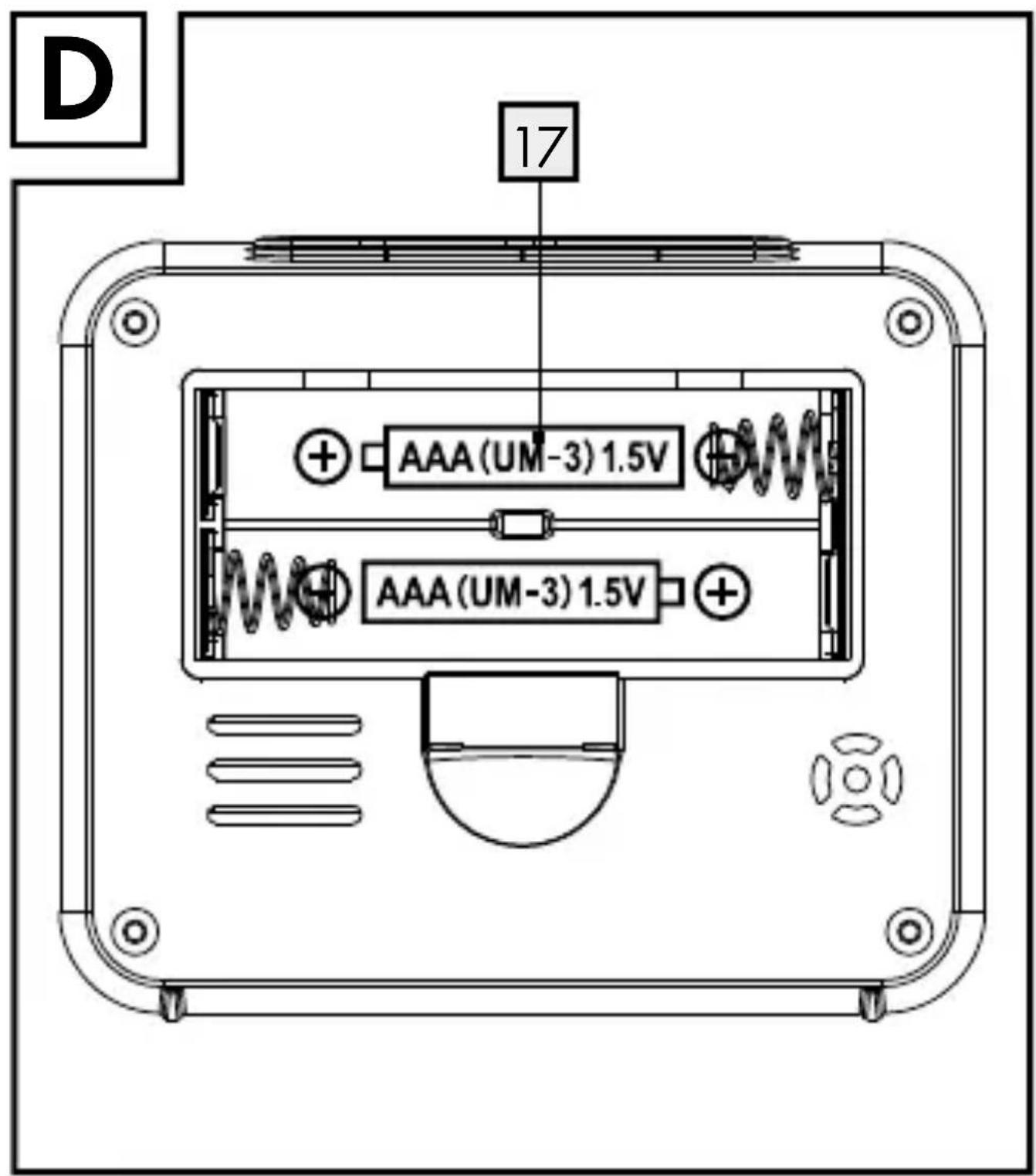

17 Batteriefach

58 DE/AT/CH

-Technische Daten

Betriebsspannung:3V

Batterien: 2 × Batterien LRO3 (Typ AAA, 1,5 V)

Temperaturbereich: ca. 0 - 50^ (32-122°F)

Farben: weiß: Modell Nr.: Z31481A

lila: Modell Nr.: Z31481B

anthrazit: Modell Nr.: Z31481C

Lieferumfang

1 Funkwecker
2 Batterien LRO3 (bereits eingesetzt)
1 Bedienungsanleitung

Allgemeine Sicherheitschinweise

Machen Sie sich vor der ersten Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte eben-falls mit aus!

LEBENSUNDUNEFALL

GEFAHR FÜR KLEINKINDER UND KIN- DER! Dieses Gerät kann von Kindern ab

8 Jahren und darüber sowie von Personen mit verringerten pysischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise für Batterien

WARNING! LEBENSGEFAHR! Batterien gehoren nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens(sofort einen Arzt auf.

60 DE/AT/CH

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie nicht aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz offen den Sie sie nicht.

Werfen Sie Batterien niemals in Feuer oder Wasser.
Setzen Sie Batterien keiner mechanischen Belastung aus.

Gefahr des Auslaufens der Batterien!

Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Gerät um Beschädigungen zu vermeiden.
- Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf.
- Verwenden Sie nur Batterien des gleichen Typs. Alte Batterien nicht mit neuen mischen.
■ Vermeiden Sie extreme Bedingungen und Temperatures, die auf Batterien einwirken können z. B. auf Heizkörpern.
Entfernen Sie die Batterien, wenn das Gerät längerere Zeit nicht verwendet wurde.

Gefahr der Gerätebeschädigung!

Ausschließlich den angegebenen Batterietyp verwenden!
Achten Sie beim Einlagen auf die richtige Polarität! Diese wird im Batteriefach angezeigt.
Reinigen Sie Batterie- und Gerätekontakt vor dem Einlagen falls erforderlich.
Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät.

VorderInbetriebnahme

Ziehen Sie zunächst die Schutzfolie auf dem Display des Funkweckers ab.
Ziehen Sie den Kunststoffstreifen, der aus dem Batteriefach ragt, Heraus.

Hinweis: Das LC-Display führt nun einen kurzen Funktion-check durch und startet mit dem Empfang des DCF-Funksignals (zur bisheren Erläuterunglesen Sieitte: DCF-Signal automatisch und manuell aktivieren). Diese Vorgang kann einzel Minuten dauern und wird durch Blinken des DCF-Symbols im Info-Feld angezeigt.

62 DE/AT/CH

Bei erfolgreichem Empfang des Funkuhrsignals stoppt das Blinken des DCF-Symbols.

Der Funkwecker befindet sich nun im Uhrzeit-Modus und zeigt die aktuelle Uhrzeit (MEZ - Mitteleuropäische Zeit) an. Darüber hinaus werden Datum, Wochentag in deutscher Sprache sowie die Temperatur in °C angezeigt.

Hinweis: Sollten Sie sich in einer anderen Zeitzone als der mitteleuropäischen befinden oder den Wochentag in einer anderen Sprache anzeigen wollen, müssen Sie dies manuell einstehen. Lesen Sie hierzu das Kapitel „Grundeinstellungen vornehmen".

Hinweis: Sollte der Funkwecker nach 7 Minuten kein Signal empfangen haben, erlischt das DCF-Symbol. Wechseln Sie in thisem Fall ggf. den Standort des Funkweckers und starten Sie den Empfang des Funksignals manuell. Lesen Sie hierzu das Kapitel „DCF-Signal automatisch oder manuell einstellen".

Hinweis: Falls auch nach einem Standortwechsel kein Signal empfangen werden kann, muss die Uhrzeit manuell eingestellt werden. Lesen Sie hierzu das Kapitel „Grundeinstellungen vornehmen".

Inbetriebnahme

- DCF-Signal automatisch oder manuell einstellen

automatisch:

Hinweis: Das DCF-Signal (Zeitsignalsender) besteht aus Zeitimpulsen, die von einer der genauesten Uhren der Welt, in der Höhe von Frankfurt / Main, Deutschland, abgegeben werden - sie variiert um 1 Sekunde in 30.000 Jahren. Ihr Funkwecker empfängt diese Signale unter optimalen Bedingungen bis zu einer Distanz von ca. 1.500 km um Frankfurt / Main. Der Empfang des Funksignals dauert in der Regel ca. 3-10 Minuten. Der Empfang kann durch Hindernisse (z. B. Betonwände) oder Störquellen (z. B. andere elektrische Geräte) erheblich eingeschränkt werden. Verändern Sie gegebenenfalls den Standort des Funkweckers (z. B. in die Höhe eines Fensters), falls es zu Problemen beim Empfang kommt. Diese Funkweckeractualisiert seine Zeiteinstellung einmal tätigch mithilfe des DCF-Signals. Der Empfangsvorgang wird durch eine Animation des DCF-Symbols im Infofeld angezeigt. Ist der Empfangsvorgang erfolgreich, erscheidt das DCF-Symbol statisch. Bei erfolglosem Empfangs

64 DE/AT/CH

versuch erlischt das DCF-Symbol bis zum nachsten erfolgreichen Empfangsversuch.

manuell:

Halten Sie die Taste + / RCC 3 3 Sekunden lang gestrückt. Das Blinken des DCF-Symbols im Info-Feld 7 zeigt an, dass der Funkwecker versucht, ein Signal zu empfangen.

Hinweis: Sie können den Empfang unterbrechen, indem Sie erneut die Taste + / RCC 3 drücken. Das blinkende DCF-Signal erlischt dann.

Grundeinstellungenvornehmen

Halten Sie die Taste MODE 2 3 Sekunden lang gedrück, um aus dem Uhrzeit-Modus in die Betriebsart Grundeinstellungen zu gelangen.

Drücken Sie nun in jedem folgenden Programmschrift die Tasten + / RCC 3 bzw. - / ^ C / ^ F 4 , um eine Veränderung vorzunehmen.

TIPP: Wenn Sie die Taste +/RCC bzw. -/°C/°F gedrückt halten, erzeugen Sie einenchnellen Vorlauf bzw. Rücklauf der Zahlen.

Drücken Sie die Taste MODE 2, um eine Einstellung zu bestätigen. Sie gelangen automatisch in den{nachsten Programmschrift.

Hinweis: Wenn Sie 20 Sekunden lang keine Einstellung vornehmen, wechselt der Funkwecker automatisch wieder in den Uhrzeit-Modus.

Folgende Einstellungen können nacheinander vorgenommen werden:

Pro- gramm- schritt	Bezeichnung der Einstellung	Standard- anzeige	Erläuterung
1	Zeitzone einstellen	0 Geben Sie	hre Zeitverschiebung zur mittel-europä- ischen Zeit ein. Sie können eine Zeitverschiebung von +12 Stunden bis -12 Stunden einstellen.
Die Programmschritte 2 bis 6 sollenn Sie nur vornehen, wenn das DCF-Signal nicht empfangen wurde. Bei Emp- fang des DCF-Signals wird eine vom Signal abweichende Einstellung korrigiert.
2	Stunden einstellen	Die Stunden- anzeige im Uhrzeitfeld 6 blinkt
3	Minuten einstellen	Die Minuten- anzeige im Uhrzeitfeld 6 blinkt
4	Jahr einstellen	Die Jahres- anzeige im Datum-Sfeld 15 blinkt	Die Jahre können bis 2099 einge- stellt werden.
5	Monat einstellen	Die Monats- anzeige im Datum-Sfeld 15 blinkt
6	Monatstag einstellen	Die Monats- tag-Anzeige im Dä- tums-Feld 15 blinkt
Die folgende Spracheinstellung hat Auswirkung auf die An- zeige des Wochentags im Wochentags-Feld 13.
7	Sprache einstellen	Das Kürzel der aktuellen Sprache blinkt im Wochen- tags-Feld 14	Folgende Sprachen sind verfügbar: GER - Deutsch ITA - Italienisch FRE - Französisch NET - Niederlä- disch ESP - Spanisch DAN - Dänisch ENG - Englisch

Drücken Sie in Programmschrift die MODE-Taste 2 zur Bestätigung der Sprache. Der Funkwecker kehrt wie- der in die Uhrzeitanzeige zurück.

Alarmzeiteinstellen

Halten Sie die Taste Alarm 13 Sekunden lang gestrückt, um aus dem Uhrzeit-Modus in die Betriebsart Alarmzeit-Modus zu gelangen. Unten links erscheint nun im Wochentags-Feld 14 die Anzeige ALM. Sie zeigt an, dass sich der Funkwecker im Alarm-Modus befindet. Gleichzeitig erscheint im Info-Feld das Alarmsymbol 10, welches anzeigt, dass die Alarmfunktion nun betriebsbereit ist. Die Stundenanzeige blinkt.
Drücken Sie die Taste +/RCC 3 bzw. -/°C/°F 4, um die Anzeige der Stunden einzustellen.
TIPP: Wenn Sie die Taste +/RCC bzw. -/°C/°F gedrückt halten, erzeugen Sie einenchnellen Vorlauf bzw. Rücklauf der Zahlen.
Drücken Sie erneut die Taste ALARM, um ihre Eingabe zu bestätigen. Die Minutenanzeige blinkt nun.
Drücken Sie die Taste + / RCC 3 bzw. -/ °C/ °F 4, um die Anzeige der Minuten einzustellen.

70 DE/AT/CH

TIPP: Wenn Sie die Taste +/RCC bzw. -/°C/°F gedrückt halten, erzeugen Sie einenchnellen Vorlauf bzw. Rücklauf der Zahlen.

Drücken Sie erneut die Taste ALARM, um ihre Eingabe zu bestätigen. Die Anzeige ALM wechselt wieder zur Wochentagsanzeige. Der Funkwecker befindet sich nun wieder im Uhrzeit-Modus.

Alarmfunktion ein-/ausschalten

Drücken Sie kurz die ALARM-Taste 1. Der Funkwecker befindet sich im Alarm-Modus und zeigt die eingestelle Alarm-Zeit an. Unten links erscheint die Anzeige ALM.
Drücken Sie erneut auf die ALARM-Taste, um die Alarmfunktion ein- bzw. auszuschalten. Die Aktivierung der Alarmfunktion wird durch das Alarm-Symbol (10 angezeigt.
Drücken Sie die MODE-Taste 2, um den Alarm- Modus zu verlassen. Die Anzeige ALM erlischt und die Uhr befindet sich wieder im Uhrzeit- Modus. Im Uhrzeitmodus wird die aktivierte Alarm-Funktion ebenfalls durch das Alarm-Symbol (10 angezeigt.

Alarmsignalausschalten

Hinweis: Bei aktivierter Alarm-Funktion ertönt zur eingestellt-ten Alarm-Zeit für ca. 2 Minuten ein in 4 Stufen anschwellender Signalton. Das Alarm-Symbol ( ) 10 blinkt.

Drücken Sie die Taste ALARM 1, um den Signatlon auszuschalten. Das Alarm-Symbol hört auf zu blinken. Das statische Alarm-Symbol befindet sich weiterhin im InfoFeld Z.

Hinweis: Wenn Sie die Alarmfunktion nicht ausschalten, ertont das Alarm-Signal am{nachsten Tag wieder zur einge-stillten Zeit.

Schlummer-Funktionverwenden

Drücken Sie - während der Signatlon des Funkweckers erklingt - die Taste SNOOZE / LIGHT 5, um die Schlummerfunktion einzuschalten. Der Signatlon stoppt und wird 10 Minuten später wieder aktiviert. Während dieser 10 Minuten erscheint darüber dem Alarm-Symbol (((...)) 10 das blinkende Schlummersymbol (ZZ).
Drücken Sie zum endgültigen Ausschalten des Alarm-Signals die Taste ALARM 1. Erst jetzt erlischt das Schlummersymbol Z

72 DE/AT/CH

LC-Displaybeleuchten

Drücken Sie die Taste SNOOZE / LIGHT 5, um das LC-Display für ca. 5 Sekunden zu beleuchten.

Einheit der Temperaturanzeige wechseln

Drücken Sie im Uhrzeit-Modus die Taste - / C / F 4, um die Einheit der Temperaturanzeige zwischen Celsius (Anzeige: °C) und Fahrenheit (Anzeige: °F) zu wechseln.

Batterienwechseln

Hinweis: Wenn die Anzeige 12 im LC-Display erscheint, müssen die Batterien gewechselt werden.

Tauschen Sie immer beiden Batterien gleichzeitig aus.
Verwenden Sie nur Batterien des Typs LRO3.
Öffnen Sie das Batteriefach 17 am Griff des Batteriefachdeckels 16.
Entnehmen Sie die alten Batterien und legen Sie neue Batterien ein. Achten Sie hierbei auf die Polarität der Batterien. Diese wird im Batteriefach angezeigt.

Schließen Sie das Batteriefach wieder. Ihr Funkwecker ist nun wieder betriebsbereit.

Fehlerbehebung

Das Gerät enthalt empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Höhe gestört wird. Elektrostatice Entladungen konnen zu Funktionstörungen führen. Entfernen Sie bei solchen Funktionstörungen kurzzeitig die Batterien und setzen Sie sie erneut ein.

Reinigung und Pflege

Reinigen Sie das Gerät nur äußertlich mit einem weichen trockenen Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclungsstellen entsorgen können.

74 DE/AT/CH

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung. Über Sammelstellen und deren Öffnungszteiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giffige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

- Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, erklärren in alleiniger Verantwortung, dass das Produkt: Funkwecker, Modell-Nr.: Z31481A/Z31481B/Z31481C, Version: 04/2013, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 1999/5/EC übereinstimmt.

Die komplete Konformitätserklung führen Sie unter: www.owim.com

EMC C

76 DE/AT/CH

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Stand der Informationen: 03 / 2013

Ident.-No.: Z31481A/B/C032013-2
