BEDIENUNGSANLEITUNG EUC 19291 W ELECTROLUX

Funktionen Action Freeze

Funktionen Action Freeze slås til ved at trykke på knappen Action Freeze.

Action Freeze lampen taender.

Technische gegevens 19

Montage 19

Het milieu 22

Wijzigingen

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 44

Bedienblende 46

Erste Inbetriebnahme 47

Täglicher Gebrauch 47

Hilfreiche Hinweise und Tipps 48

Reinigung und Pflege 49

Was tun, wenn ... 50

Technische Daten 52

Gerat aufstellen 52

Hinweise zum Umweltschutz 55

Änderungen

Sicherheitshinweise

Lesen Sie zu ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfälle allen Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheitshinweis

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder,müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen konnen.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schreiben Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfern den Sie die Tur, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließlich konnen.
• Wenn these Gerät mit magnetischer Türdlichtung ein ätheres Modell mit Schnapp-verschluss (Tūlasche) an der Tur oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgendes Altgerätes unbrauchbar. So verhinder Sie, dass das Gerät nicht zu einer To-desfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Beluftungsöffnungen müssen immer frei von Hindernissen sein.

• Das Gerät ist für die Aufbewährung von Lebensmitteln und/oder Geträken in einem normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jederlich leicht entflammbar ist.

Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

offene Flammen und Zündfunken vermeiden
den Raum, in dem das Gerät installiert ist, gut luften

• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netz-kabel kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschägen führen.

! Warnung! Elektrische Bauteile (Netzka-bel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer kompeten ten Fachkraft ausgewechselt werden.

1. Das Netzkabelarf nichtverlangert werden.
2. Vergewissem Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhützt und kann einen Brand verursachen.
3. Vergewissem Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung, 17) Innenbeuch-tung vorgesehen ist.

7. Dieses Gerät ist schwer. Vorsicht beim Transport.

8. Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da this zu Hautverletzungen oder Kälteverbrennungen führen kann.

9. Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

Täglicher Gebrauch

• Stellen Sie keine bereits Töpfe auf die Kunststoffeile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefasrt.
• Legen Sie Lebensmittel nicht direkt vorden Luftauslass auf der Rückwand. 18)
• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.
• Abgepackte Tiefkuhlkost immer entsprechend den Herstellerangaben aufbewahren.
  Die Lagerempfehlungen des Geräteherstellers sollen den strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen verursuchen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Verwenden Sie keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät. Verwenden Sie einen Kunststoffschafter.
• Verwenden Sie niemals einen Haartrockner oder andere Heizgeräte, um das Abtauen zu beschleunigen. Starke Hitze kann die Plastikteile im Innenaum beschädigen und Feuchtigkeit kann in das elektrische System eindringen, so dass die Teile unter Spannung stehen.

Inbetriebnahme

Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnittte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Handler, bei dem Sie es erworben haben. Bewahren Sie in dieser Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

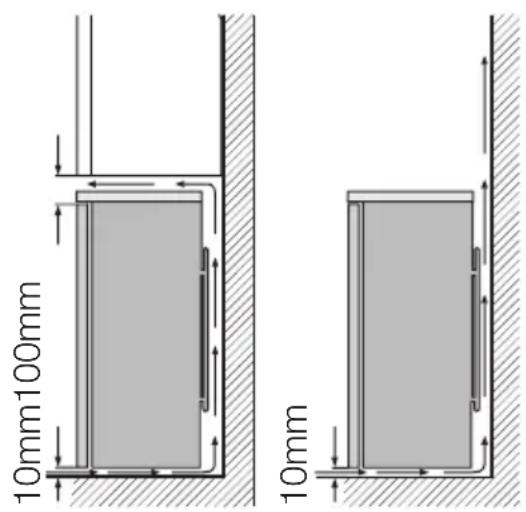

• Ausreichenden Freiraum zur Luftzirkulatior um das Gerät lassen; anderenfallsbesteht Überhitzungsgefahr. Halten Sie sich fur die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von bereits Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerät darf nicht in der Höhe von Heizkörpern oder Kochern installiert werden.

• Vergewissem Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.

• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 19)

Kundendienst

• Soltte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthalt im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerätarf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthalt entsündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Höhe des Wärmetauschers. Die Materialien, die bei der Herstellung deses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycliert werden.

Bedienblende

1. Alarmleuchte
2. Kontrollampe
3. Action Freeze-Taste Taste zum Rücksetzen des Alarms
4. Action Freeze leicht
5. Temperaturregler

Einschalten des Geräts

Steenien den Stecker in die Netzsteck-dose.

Die Kontrollampe leuchtet auf.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Wichtig! Wenn die Temperatur im Innern des Gerätes zu hoch ist, leuchtet die Alarmleuche auf.

Ausschalten

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

Wichtig! Die Kontrollleuche bleibt ON, bis Sie den Netzstecker von der Netzversorgung trennen.

Temperaturregelung

Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• Drehen Sie den Temperaturregler gegen den Uhrzeigersinn, um eine höhere Lager-temperatur einzustellen.

• Drehen Sie den Temperaturregler im Uhrzeitigersinn, um eine niedrigere Lagertemperatur einzustellen.
  i Eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von folgenden Faktoren abhängt:

• Raumtemperatur
  Von der Häufigkeit der Türoffnung
  Von der Menge der eingelagerten Lebensmittel
• Und vom Standort des Geräts.

Funktion Action Freeze

Sie können die Funktion Action Freeze aktivieren, indem Sie die Taste Action Freeze drucken.

Die Action Freeze Kontrollampe leuchtet auf.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb besteht. be-seitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfähig nachtrocknen.

Täglicher Gebrauch

Einfrierten frischer Lebensmittel

Der Gefrierraum eignet sich zum Einfrieren frischer Lebensmittel und zum Lagern gefrorener und tieffgefrorener Lebensmittel für einen längeren Zeitraum.

Um frische Lebensmittel einzufrierten, aktivierten Sieitte die Action Freeze-Funktion mindestens 24 Stunden, bevor Sie die Lebensmittel in das Gefrierfach legen.

Legen Sie die einzufrierenden Lebensmittel in die obersten beiden Fächer.

Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben; eine Plakette befindet sich im Innern des Geräts.

Der Gefriervorgang dauert 24 Stunden. Legen Sie während thesez Zeitraums keine weiteren einzufrierenden Lebensmittel in den Gefrierraum.

Wichtig! Diese Funktion endet automatisch nach 52 Stunden.

These Funktion kann jederzeit durch Drucken der Taste Action Freeze ausgeschaltet werden. Die Anzeige Action Freeze erlischt.

Temperaturwarning

Ein Anstieg der Temperatur im Gefrierraum (zum Beispiel aufgrund eines vorausgegangen Gen Stromausfalls oder einer geöffneten Gerätetur) wird wie folgt angezeigt:

Die Alarmleuchte blinkt.
- Der Summers ertont.

Der Summer kann durch Drucken der Taste zum Rücksetzen des Alarms ausgeschaltet werden.

Sobald die normalen Bedingungen wieder hergestellt sind, hört die Alarmleuche automatisch auf zu blinken und der Summer wird ausgeschaltet.

Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Lagerung gefroreiner Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den higheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewolten Abtauen, dann mussendie aufgetaufen Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden.

Gefrierkalender

Die Symbole zeigen verschiedene Arten gefrorener Lebensmittel an.

Die Zahlen geben die Lagerzeiten in Monaten für die entsprechenden Arten gefrorener Lebensmittel an. Es hängt von der Qualität der Lebensmittel und ihrer Behandlung vor dem Einfrieren ab, ob der obere oder der untere Wert für die angezeigte Lagerzeit gilt.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel konnen vor der Verwendung je nach der zur

Hilfreiche Hinweise und Tipps

Hinweise zum Einfrierten

Im Folgenden finden Sie eine wertvolle Tipps für einen optimalen Gefriervorgang:

die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typsvild angegeben;
- der Gefriervorgang pauert 24 Stunden. Legen Sie während thesez Zeitaums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;
- frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr larger Qualität ein;
- teilen Sie die Lebensmittel in keinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;
- die einzufrierenden Lebensmittelportionen sollenn stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so weniger Luft wie möglich in der Verpackung zu haben;
achten Sie beim Hineinlagen von frischen, noch ungeborenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut besteht, da diese sont antauen kann;
- weniger fetthaltige Lebensmittel lassen sich better lagern als fetthaltigere; Salz

Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile können unter Umständen)sagar direkt aus dem Gefrierschrank entnommen und anschließlich.Soort gekocht oder gegart werden: in thisem Fall tauert der Garvorgang allerdings etwas langer.

Kälteakkumulatoren

Der Gefrierschrank wird mit einem oder mehreren Gefrierakkumulatoren gefelfert. Diese verlangern die Zeitdauer, in der die Lebensmittel bei einem Stromausfall oder einem Ausfall des Gerätes gekühlt werden.

verkurzt die Lagerzeit von Lebensmitteln im Gefrierfach;

• werden Gefrierwurfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;
• Es empfeht sich, das Einfrierdatum auf jeder einzeln Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

Hinweise zur Lagerung gefroreiner Produkte

So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sichgerecht gelagert wurden;
  achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in ihren Gefrierschrank zu bringen;
• öffnen Sie die Tur nicht zu halten, und lassen Sie diese nicht länger offen als unbedingt notwendig.
  Abgetaute Lebensmittel verderben sehr Schnell und eignen sich nicht für ein erneutes Einfrieren.
  Das Haltbarkeitsdatum auf der Tiefkuhl-kostverpackung sollte nicht überschritten werden.

Reinigung und Pflege

Vorsicht! Ziehen Sieitte vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthalt Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen dazu nur durch vom Hersteller autorisiertes Fachpersonal ausgeführrt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutraleife.
• Prufen und saubern Sie die Turdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfällig ab.

Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschiben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark paraphymierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenaums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung des Gerats und es verbraucht weniger Strom.

Wichtig!itte achten Sie darauf,das Kuhlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Kuchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen konnen. Aus thisem Grund ist es empfehlenswert, das Gerät au-ßenur mit warmem Wasser und etwas flüssigem Tellerspulmittel zu reinigen.

Schlieben Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

Abtauen des Gefrierschranks

Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs wird sich stets etwas Reif bilden.

Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat.

Wichtig! Stellen Sie den Temperaturregleritte 12 Stunden vor dem Abtauen auf eine kuhlere Einstellung, damit eine ausreichende Kälte als Reserve für die Unterbrechung im Betrieb entstehen kann.

Entfernen Sie den Reif wie nachstehend erlautert:

1. Gerät ausstecken.
2. Nehmen Sie das gesamte Gefriergut heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.
   Vorsicht! Fassen Sie eingefrorene Lebensmittel nicht mit nassen Handen an. Ihr Hunde konnten an den Lebensmitteln festfrierten.

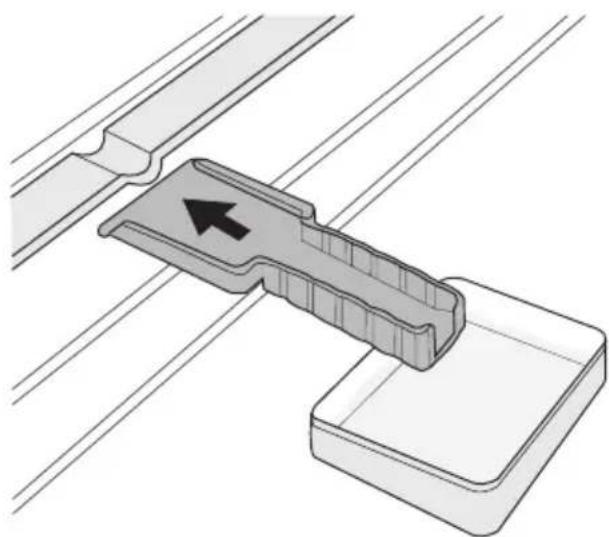

3. Lassen Sie die Tur des Geräts offen stehen und setzen Sie den Kunststoffscha-ber in den entsprechenden Sitz unter in der Mitte; stellen Sie eine Schale zum Auffangen des Tauwassers darunter
   i Stellen Sie eine Schale mit warmem Wasser in das Gefrierfach, um den Abtauprozess zu beschleunigen. Entfernen Sie vorsichtig Eisstücke von den Wanden, bevor alles abgetaut ist.

1. Ist alles vollständig abgetaut, trocken Sie die nassen Oberflächen gründlich ab und bewahren Sie den Schaber für eine spätere Verwendung auf.

2. Schalten Sie das Gerät ein.

3. Nachdem das Gerät zwei bis drei Stunden in Betrieb ist, können Sie die ausgelagerten Lebensmittel wieder in den Gefrierschrank hinein legen.

Warning! Verwenden Sie niemals scharfe Gegenstände zum Entfernen von Reif und Eis vom Verdampfer, daß dieser dadurch beschädigt werden können.

Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Geräteherstellers.

Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen.

Stillstandzeiten

Bei längerem Stillstand des Gerätes mösen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netzversorgung
  entnehmen Sie alle Lebensmittel
  tauen Sie das Gerät ab, 20) Reinigen Sie das Gerät und alle Zubehörteile
• lessen Sie die Türen offen/angeleht, um das Entstehen unangenehmer Gerüche zu vermeiden.

Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen setzen, bitten Sie{jemanden, gelegentlich die Temperatur zu prufen, damit das Gefriergut bei einem möglichchen Stromausfall nicht im Innern des Gerätes verdirbt.

Was tun, wenn ...

Warning! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.

Maßnahmen zur Störungsbehebung, die in der vorliegenden Gebrauchsanaweisung nicht beschrieben sind, dürfen nur von einem qualifizierten Elektriker

oder einer kompetenten Person durchgeführrt werden.

Wichtig! Wahrend das Gerät in Betrieb ist, entstehen bestimmte Gerausche (Kompressor und Kühlkeislauf).

Störung Mögliche	Ursache Abhilfe
Das Gerät faktioniert nicht. Die Kontrollampe blinkt nicht.	Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.
Der Netzstecker steckt nicht rich-tig in der Steckdose.	Steen Sie den Netzstecker rich-tig in die Steckdose.
Das Gerät besteht keine	Strom. Es liegt keine Spannung an der Netzsteckdose an.	Testen Sieitte, ob ein anderes Gerät an dieser Steckdose funkti-oniert. Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker.
Die Kontrollampe blinkt.	Das Gerät arbeitet nicht korrekt.	Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker.
Die Alarmleuche blinking.	Die Temperatur im Gefrierraum ist zu hoch.	Siehe hierzu den Abschnitt „Temperaturwarnung" (Temperatur zu hoch)
Der Kompressor arbeitet ständig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine höhere Temperatur ein.
Die Tür ist nicht richtig geschlossen.		Siehe hierzu „Schlieben der Tür".
	Die Tür wurde zu früig geöffnet.	Lassen Sie die Tür nicht länger als unbedingt erforderlich offen.
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.		Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevorsie in das Gerät stellen.
	Die Raumtemperatur ist zu hoch.	Senken Sie die Raumtemperatur.
Die Funktion Action Freeze ist eingeschaltet.		Siehe hierzu Funktion „Action Freeze".
Die Temperatur im Ge-frierraum ist zu niedrig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine höhere Temperatur ein.
Die Funktion Action Freeze ist eingeschaltet.		Siehe hierzu Funktion „Action Freeze".
Die Temperatur im Ge-frierraum ist zu hoch.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine niedrigere Tempe-ratur ein.
Die Tür ist nicht richtig geschlossen.		Siehe hierzu „Schlieben der Tür".
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.		Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevorsie in das Gerät stellen.
Es wurden zu weitere Lebensmittel auf einzelmal eingelegt.		Legen Sie weniger Lebensmittel auf einzelmal ein.
Die einzufrierenden Packungen liegen zu dicht aneinander.		Stellen Sie safer, dass die Kaltluft im Gerät zirkuliert und die Lebens-mittel dies nicht verhindern.
Es bildet sich zu viel Reif oder Eis.	Die Lebensmittel sind nicht richtig verpackt.	Verpacken Sie die Lebensmittel richtig.
Die Tür ist nicht richtig geschlossen.		Siehe hierzu „Schlieben der Tür".
Die Temperatur ist nicht richtig eingestellt.		Stellen Sie eine höhere Temperatur ein.

SchlieBen Sie die Tür

1. Reinigen Sie die Turdichtungen.

2. Stellen Sie die Tur nach Bedarf ein. Siehe hierzu "Gerät aufstellen".

3. Ersetzen Sie die defekten Turdichtungen, falls erforderlich. Kontaktieren Sie den Kundendienst.

Technische Daten

Abmessungen
Höhe 1400 mm
Breite 600 mm
Tiefe 630 mm
Ausfalldauer 31 h

Die technischen Informationen befinden sich auf dem Typschildinnen links im Gerät sowie auf der Energieplakette.

Gerät aufstellen

Lesen Sieitte die "Sicherheitshinweise" sorgfaltig vor der Aufstellung des Gerats durch, um Gefahren fur Sie selbst zu vermeiden und einen korrekten Betrieb des Gerats zu gewährleisten.

Standort

Das Gerät sollte möglichst welt entfern von Wärmequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei auf der Geräterück-nde zirkulieren konnen. Damit das Gerät die optimale Leistung bringen kann, wenn es unter einem Oberschrank installiert wird, muss der Mindestabstand zwischen der Geräte-oberseite und dem Oberschrank mindestens 100mm betragen. Allerdings sollte die Aufstellung des Gerats unter einer überhängenden Wand nach Möglichkeit vermieden werden. Die korrekte waagerechte Ausrichtung des Gerats kann mit Hilfe eines oder mehrerer Schraubfübe am Sockel des Gerats erfolgen.

Wird das Gerät in einer Ecke aufgestellt, und zeigt die Scharnierseite darauf zur Wand, so muss der Abstand zwischen Wand und Gerät mindestens 10 mm betragen, damit die Tur zum Herausnahmen der Ablagen geöffnet werden kann.

Warning! Es muss möglich sein, das Gerät vom Netz zu trennen. Nach der Installation muss die SteckdoseDMAZuganglich bleiben.

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu diesen Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihrhes Hausanschlusses nicht geerdet sein sollte, lessen Sie das Gerätitte gemäß den geltenden Vorschriften erden und Fragen Sie dazu einen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

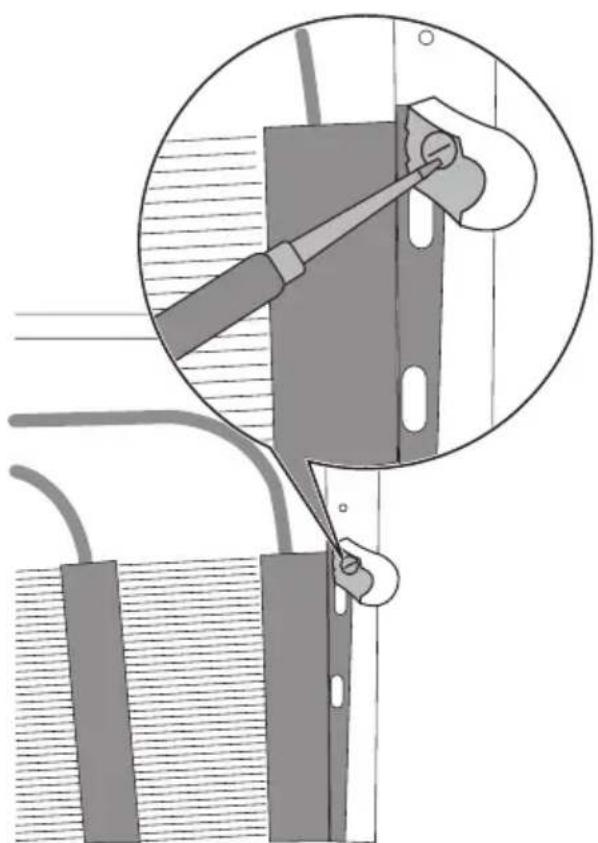

Distanstücke hinten

Im Gerät befinden sich zwei Distanstücke, die wie in der Abbildung gezeigt angebracht werden müssen.

Lockern Sie dazu die Schrauben etwas und passen Sie die Distanzstücke unter den Schraubenköpfen ein. AnschlieBendziehen Sie die Schrauben wieder fest.

Wechsel des Turanschlags

Vor der Durchführung von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zuziehen. Beim Wechsel des Turanschlags ist wie folgt vorzugehen:

Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Turen zu vermeiden.

Die Tur bei aufrecht stehendem Gerät offen. Schrauben losen und die Kunststoffverkleidung der oberen Tur entfern.

• Das keine Kunststoffeil von der Kunststoffverkleidung der Tur entfernen und an der gegenüber liegenden Seite (d) wieder anbringen.

• Legen Sie das Gerät auf seine Rückseite.

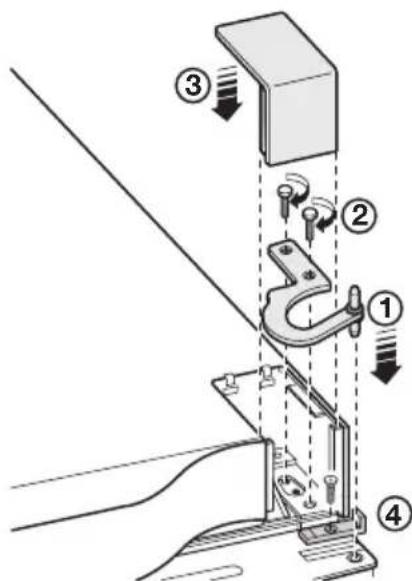

• Beide Scharnierabdeckungen (3) entferen.
• Schrauben des oberen Scharniers (1-2) lose und theses entfern.
• Schraube losen und den Turanschlag (4) entfern.

• Tür entfernen.

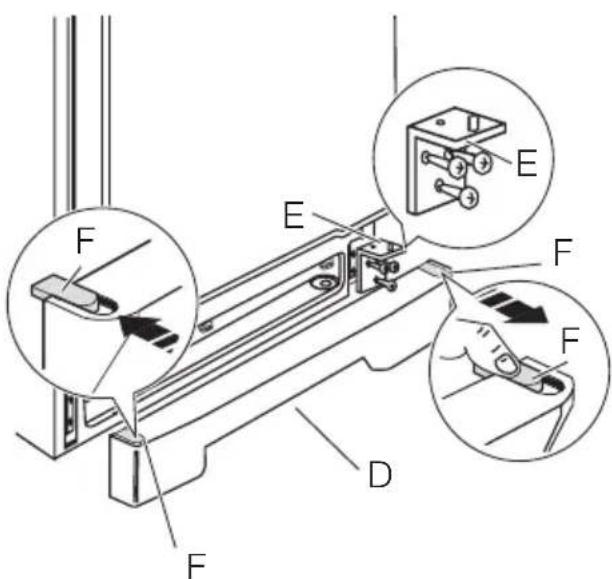

• Abdeckung (F) mit einem Werkzeug entfern, Schraube lösen und unteres Scharnier (E) entfern.
  Die Abdeckung (F) an der gegenüber liegenden Seite wieder anbringen.

• Tür wieder anbringen.
• Achten Sie daraufuf, dass die Frontplatte der Türen parallel zur Frontplatte der oberen Tür ist.
• Befestigen Sie den Turanschlag (4) an der gegenüber liegenden Seite.
• Bringen Sie das obere Scharnier (1-2) in die richtige Lage an der gegenüber liegenden Seite und befestigen Sie es.
• Bringen Sie beiden Scharnierabdeckungen (3) wieder an.
• Hebien Sie das Gerät in die vertikale Position.
• Offnen Sie die Tur und befestigen Sie die Kunststoffabdeckung der oberen Tur mit den Schrauben.

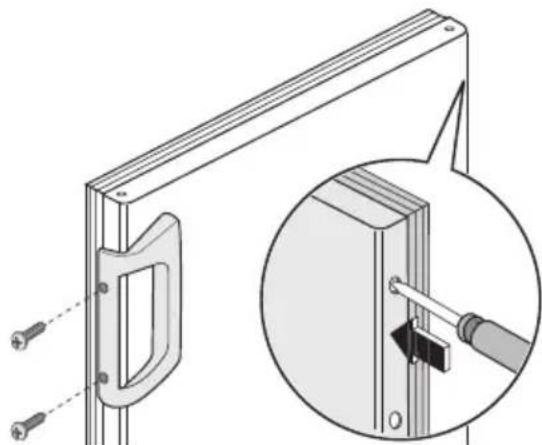

• Bringen Sie den Griff an der gegenüberliegenden Seite an. Setzen Sie die Kunststoffkappen, die sich im Beutel mit der Bedienungsanleitung befinden, in die Öffnungenge.

! Warning! Schieben Sie das Gerät wieder an seinen Standort,richten Sie es waagerecht aus und nehmen Sie es mindestens vier Stunden lang nicht in Betrieb.Schreiben Sie es dann an die Stromversorgung an.

Wenden Sie sichitte an den nachsten Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selbst durchführten mochten. Ein Kundendiensttechniker wird die Türen dann auf ihre Kosten umbauen.

Warning! Überprüfen Sie nach dem Wechsel des Turanschlags, dass alle Schrauben fest angezogen sind und die Magnetdichtung am Gefrierschrank haftet.

Bei niedrigen Umgebungstemperaturen (z.B. im Winter) kann es sein, dass die Turdichtung nicht richtig am Gerät anliegt. Warten Sie in thisem Fall auf die natürliche Anpassung der Dichtung. Legen Sie das Gerät auf seine Rückseite.

Hinweise zum Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu beholdeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen dieser

Produkt schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling diesen Produkts erhalten Sie von Ihr dem Rathaus, Ihr Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

www.electrolux.com

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sieitte unseren Onlineshop unter:

www.electrolux.at

www.electrolux.de

www.electrolux.lu
