BEDIENUNGSANLEITUNG Bistro 86755 UNOLD

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf. Please read the following instructions and keep them on hand for later reference.

Impressum:

Bedienungsanleitung Modell 86755

Stand: März 2016 /nr

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)6205/9418-12

E-Mail [e-mail]

Internet www.unold.de

UNOLD®

Bedienungsanleitung Modell 86755

Technische Daten 8

Symbolerklärung......8

Für Ihre Sicherheit......8

Montage 13

Der ideale Standort....13

In Betrieb nehmen und bedienen ....14

Reinigen und Pflegen....14

Garantiebestimmungen 15

Entsorgung / Umweltschutz ....15

Informationen für den Fachhandel......15

Service-Adressen 16

Technische gegevens 32

1 EIN/AUS-Schalter
2 Heizelement
3 Sockel

GB Page 17

BEDIENUNGSANLEITUNG MODELL 86755

TECHNISCHE DATEN

Leistung: 700 Watt, 220–240 V\~, 50 Hz

Maße: Ca. 28,0 x 28,0 x 60,0 cm (B/T/H)

Zuleitung: Ca. 180 cm

Gewicht: Ca. 6,9 kg

Schutzklasse: IP 24

Ausstattung: Karbon-Infrarot-Heizelement, eloxiertes Aluminiumgehäuse

Zubehör: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

Dieses Symbol weist Sie auf eine eventuelle Verbrennungsgefahr hin. Gehen Sie hier immer besonders achtsam vor.

Dieses Symbol weist darauf hin, dass das Gerät nicht mit Gegenständen abgedeckt werden darf.

FÜR IHRE SICHERHEIT

Allgemeine Sicherheitshinweise

1. Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.
2. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden

und die daraus resultierenden Gefahren verstanden haben. Das Gerät ist kein Spielzeug. Das Säubern und die Wartung des Geräts dürfen von Kindern nur unter Aufsicht durchgeführt werden.

1. Kinder unter 3 Jahren sollten dem Gerät fernbleiben oder durchgehend beaufsichtigt werden.
2. Kinder zwischen 3 und 8 Jahren sollten das Gerät nur dann ein- und ausschal-

ten, wenn es sich in seiner vorgesehenen normalen Bedienposition befindet, sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder zwischen 3 und 8 Jahren sollten das Gerät weder anschließen noch bedienen, säubern oder warten.

1. VORSICHT - Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen! Seien Sie bei Anwesenheit von Kindern und gefährdeten Personen besonders vorsichtig.

2. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

3. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.

4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

5. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein – es besteht Lebensgefahr!

7. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

8. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

■ Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,

■ zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,

■ in iväpen sionen oder Ferienhäusern.

1. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels oder anderer Teile senden Sie das Gerät oder die Zuleitung bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

2. Das Gerät darf nicht mit Zubehör anderer Hersteller oder Marken benutzt werden, um Schäden zu vermeiden.

3. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

4. Wir übernehmen keine Haftung für Schäden, die durch

falsche Bedienung, Stromausfall, Frostschäden durch schlechte Wärmeisolierung oder für die jeweilige Raumgröße falsch gewählte Heizleistung entstehen.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Das Gerät ist nur für trockene, gut belüftete Bereiche geeignet.
2. Betreiben Sie das Gerät nicht in Garagen, Holzschuppen oder ähnlichen Räumen.
3. Stellen Sie das Gerät nur auf einen ebenen, wärmebeständigen Untergrund.
4. Das Gerät muss mindestens 1,50 Meter von Wänden entfernt aufgestellt werden.
5. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
6. Wickeln Sie die Zuleitung nie um das Gerät, um Schäden am Kabel zu vermeiden.
7. Ziehen Sie den Netzstecker immer am Stecker aus der Steckdose, ziehen Sie dabei nie an der Zuleitung, um Schäden am Kabel zu vermeiden.
8. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.
9. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über Ecken zu ziehen,

um Schäden an der Zuleitung zu vermeiden.

1. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabel bitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.

2. Das Gerät ist während und nach dem Betrieb sehr heiß, achten Sie daher darauf, dass die Zuleitung nicht die heißen Geräteteile berühren kann.

3. Stellen Sie das Gerät nicht direkt unter eine Steckdose.

4. Das Gerät darf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.

5. Berühren Sie das Gerät nie mit nassen oder feuchten Händen – Lebensgefahr durch Stromschlag!

6. Das Gerät darf aus Sicherheitsgründen nicht für folgende Zwecke genutzt werden:

■ Zum Auftauen von eingefrorenen Fahrzeugscheiben oder Heizen von Fahrzeug-Innenräumen
■ In der Tierhaltung bzw. Tierzucht
■ Gewerbliche Nutzung

1. Halten Sie ausreichenden Sicherheitsabstand (mindestens 1,50 Meter) zu anderen Gegenständen wie Möbeln,

Vorhängen usw. ein und sorgen Sie dafür, dass die Luft ungehindert ein- und ausströmen kann.

1. Verwenden Sie das Gerät nicht, um Wäsche zu trocknen – Brandgefahr.
2. Das Gerät ist nicht als Heizung für Saunen geeignet.
3. Verlassen Sie nie das Haus, wenn das Gerät eingeschaltet ist. Lassen Sie das Gerät nicht unbeaufsichtigt laufen.
4. Durch die austretende, heiße Luft können Verletzungen entstehen. Halten Sie daher z. B. Kinder unbedingt vom Gerät fern.
5. Stecken Sie keine Gegenstände in die Geräteöffnungen, es besteht die Gefahr eines Stromschlags.
6. Benutzen Sie keine leicht brennbaren Stoffe oder z. B.

Sprays in der Nähe des Gerätes – Brandgefahr!

1. Bewahren Sie das Gerät, wenn es nicht genutzt wird, nur in geschlossenen, trockenen Innenräumen auf.
2. Achten Sie darauf, dass sich kein Staub im Gerät ansammelt und reinigen Sie es regelmäßig.
3. Betreiben Sie das Gerät nicht in staubreicher Umgebung - Gefahr einer Staub-explosion!
4. Das Gerät darf nur senkrecht in Betrieb genommen werden.
5. Niemals auf das Gerät setzen.

Das Gerät ist während und nach dem Betrieb sehr heiß – Verbrennungsgefahr!

Verwenden Sie keine Zeitschaltuhren oder andere externe Ein- und Ausschaltsysteme, um das Gerät zu betreiben. Der interne Überhitzungsschutz kann so unbeabsichtigt zurückgesetzt werden, dadurch besteht Brandgefahr.

Decken Sie das Gerät während des Betriebs nie ab, um eine Überhitzung und dadurch entstehende Brandgefahr zu vermeiden.

Nicht in der Nähe von Waschbecken, Badewannen oder anderen mit Wasser gefüllten Behältnissen betreiben.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

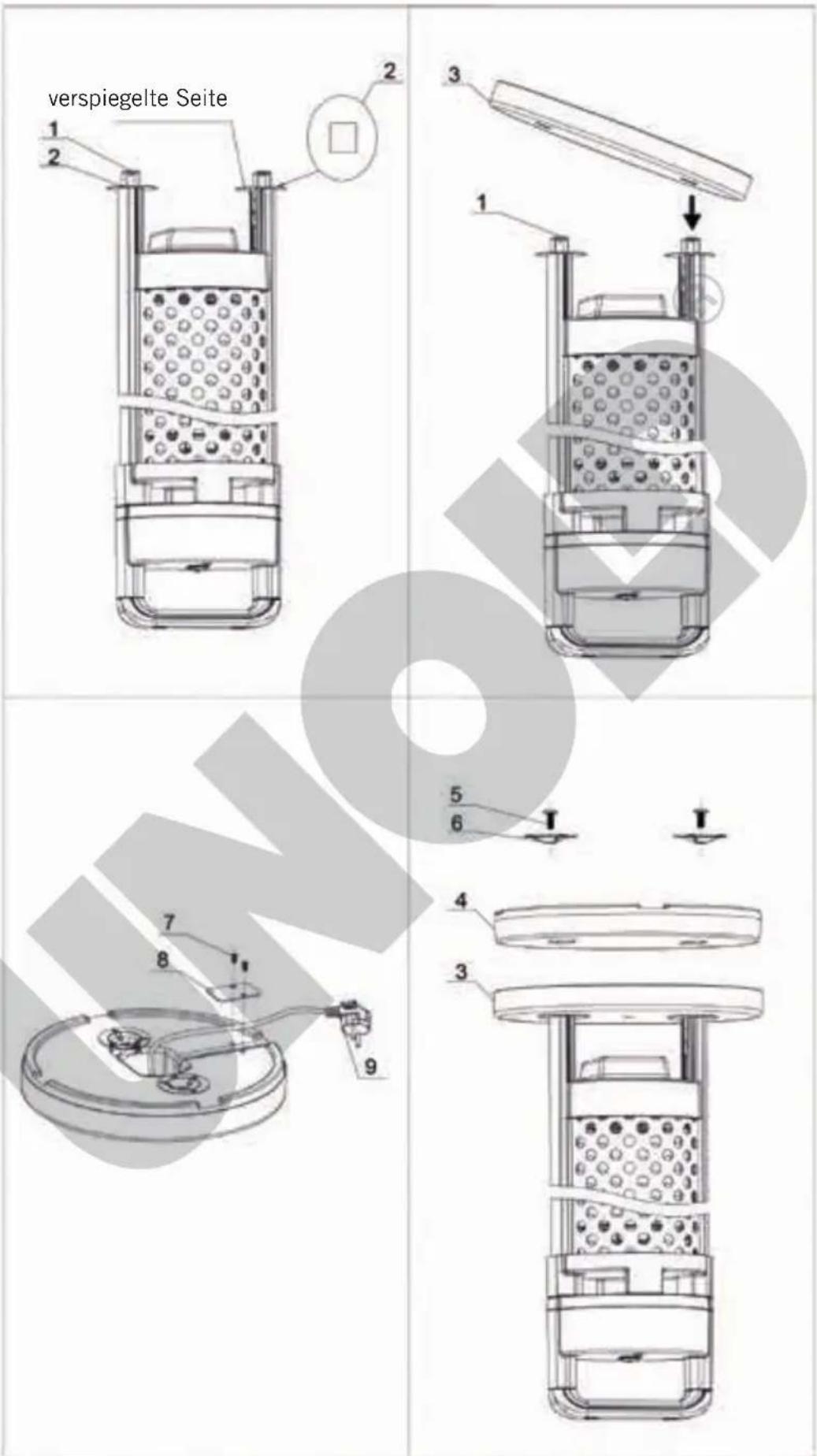

verspiegelte Seite 1 2 3 1 5 6 4 3 7 8 9

MONTAGE

Teile-Liste

Nr. 1 Halterungen
Nr. 2 Blenden (2 Stück)
Nr. 3 Sockelabdeckung (1 Stück)
Nr. 4 Sockel (1 Stück)
Nr. 5 Schrauben M 6 x 20
Nr. 6 Unterlegscheiben (2 Stück)
Nr. 7+8 Kabel-Clip (incl. Schrauben M 4 x 35)

Sie benötigen zum Aufbau einen Kreuzschlitz-Schraubendreher und den mitgelieferten Innensechskant-Schlüssel.

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern.
2. Prüfen Sie, ob alle aufgeführt en Teile vorhanden und intakt sind.
3. Drehen Sie zunächst das Ge häuse so, dass das untere Ende oben ist.
4. Stecken Sie die bei den Bl enden (2) auf die Halterungen. Achten Sie darauf, dass die Seite, die leicht spiegelt, aus optischen Gründen nach unten (zum Gerät) zeigt.
5. Führen Sie de Z uleitung durch den Sockel. Achten Sie darauf, dass der Stecker für die Steckdose an der Unterseite des

Sockels herausschauen muss. Das Ende der Zuleitung, an dem die Anschlussbuchse montiert ist, muss durch den Sockel gefädelt werden. Befestigen Sie die Zuleitung mit dem Kabel-Clip (7+8).

1. Legen Sie den Sockel (4) vorsichtig in die Sockelabdeckung (3) und setzen Sie beides zusammen auf die Halterungen (1).

2. Legen Sie nun die Unterlegscheiben (6) auf und schrauben Sie alle Teile am Gehäuse mit den Schrauben M 6 x 20 fest.

3. Drehen Sie das Gehäuse wieder um, so dass es nun richtig herum steht.

DER IDEALE STANDORT

1. Halten Sie einen ausreichenden Sicherheitsabstand (mindestens 1,50 Meter) zu anderen Gegenständen Wänden, Möbeln, Vorhängen, Büschen, Gehölzen usw. ein.

2. Das Gerät darf nur senkrecht in Betrieb genommen werden.

3. Sorgen Sie dafür, dass die Luft ungehindert ein- und ausströmen kann – das Heizelement des Gerätes darf auf keinen Fall verdeckt werden!

4. Stellen Sie das Gerät nur auf einen festen, ebenen Untergrund. Nicht auf weiche Flächen (Sofa,

Bett) stellen, da das Gerät umkippen kann.

1. Achten Sie außerdem darauf, das Gerät nicht auf langflorigen Teppichen oder in staubreicher Umgebung aufzustellen.
2. Das Gerät darf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen, Teichen oder Wasseranschlüssen verwendet werden.
3. Stellen Sie das Gerät nicht direkt unter eine Steckdose, und achten Sie darauf, dass die verwen-

dete Steckdose jederzeit leicht zugänglich ist.

1. Prüfen Sie, ob die Zuleitung so liegt, dass niemand darüber stolpern kann.
2. Die Zuleitung darf keine Gehäuseteile berühren, da das Kabel schmelzen könnte.

Bitte beachten Sie, dass das Gerät sehr heiß werden kann – Verbrennungsgefahr! Halten Sie insbesondere Kinder und Tiere vom Gerät fern.

IN BETRIEB NEHMEN UND BEDIENEN

1. Beachten Sie alle Hinweise der Sicherheitsbestimmungen.
2. Stellen Sie sicher, dass Sie einen sicheren Standort gewählt haben.
3. Stecken Sie den Stecker i n eine Steckdose (220–240 V\~, 50 Hz).
4. Schalten Sie das Gerät am EIN/AUS-Schalter an der Geräteoberseite ein.

5. Achten Se im mer darauf, nie zu nah an das Heizelement zu gelangen, da dieses sehr heiß wird.

6. Wenn Sie das Gerät nicht mehr benötigen, schalten Sie den Schalter auf „0“ und ziehen Sie den Stecker aus der Steckdose.

Bitte beachten Sie, dass das Gerät sehr heiß werden kann – Verbrennungsgefahr! Halten Sie insbesondere Kinder und Tiere vom Gerät fern.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus. Schalten Sie hierfür alle Schalter auf Position „O“ und ziehen Sie den Netzstecker.

Lassen Sie das Gerät gut abkühlen.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.

2. Staub im Gerät können Sie entfernen, wenn Sie vorsichtig einen Staubsauger ans Luftauslassgitter halten.

3. Bewahren Sie den Heizstrahler an einem trockenen und sicheren Ort auf, um ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entstandene Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recyclen von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

Hiermit erklärt die UNOLD AG, dass sich der Heizstrahler 86755 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2013

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4 68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0) 62 05/94 18-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

ÖSTERREICH

Reparaturabwicklung, Ersatzteile:

ESC Electronic Service Center GmbH

Kelsenstraße 2

A-1030 Wien

Telefon [phone]

Telefax +43 (0) 1/9717059
