Produkttyp	Dockingstation für Dell XT2-XFR Laptop
Marke	Havis
Modell	DSDELL3013
Abmessungen (L x B x H)	33,6 cm x 28,2 cm x 9,3 cm
Gewicht	3,1 kg
Stromversorgung	Eingang 19 V DC
Anschlüsse	3x USB 2.0, 1x USB 2.0 mit Stromversorgung, Audio, IEEE 1394, DVI, DB9 Seriell, VGA, Ethernet RJ45
Andockfunktion	Andocken und Abdocken mit vorderem Verriegelungsgriff und Zylinderschloss
LCD-Halterung	Klappbare Halterung zum Fixieren des Bildschirms in geschlossener Position oder im Tablet-Modus
Bildschirmverstärker	Neigungsverstellbare Stütze zur Fixierung des Bildschirms im Tablet-Modus (DS-DA-403)
Kabelmanagement	Reißverschlüsse und Kabelzugentlastungshalter
Sicherheit	Zylinderschloss mit Schlüssel, Warnung vor Platzierung im Airbag-Entfaltungsbereich
Betriebstemperatur	-23 °C bis 60 °C
Lagertemperatur	-40 °C bis 70 °C
Enthaltenes Hardware-Kit	Reißverschlüsse (4), Schlüssel (2), Reißverschlusshalter (2), M4-Schrauben, 1/4 Zoll-20 Schrauben, M6-Schrauben
Erforderliches Werkzeug	Kreuzschlitzschraubendreher Nr. 2, Inbusschlüssel 4 mm, 5/32 Zoll, 2,5 mm
Kompatibilität	Dell XT2-XFR Laptop
Technischer Support	Telefon: [phone], Website: www.havis.com
Vorsichtsmaßnahmen	Keine Flüssigkeiten oder Metallgegenstände auf die Station stellen; nur die angegebene Stromversorgung verwenden; Feuchtigkeit, Staub, ölige Dämpfe vermeiden

Häufig gestellte Fragen - DSDELL3013 Havis

Welche Geräte sind mit der Havis DSDELL3013 Dockingstation kompatibel?

Diese Dockingstation wurde speziell für den Dell XT2-XFR Laptop entwickelt. Für andere Modelle überprüfen Sie bitte die Kompatibilität beim Hersteller.

Wie installiere ich die Dockingstation in einem Fahrzeug?

Befestigen Sie zuerst die Montagehalterung mit den mitgelieferten 1/4 Zoll-20 Schrauben an der Verlagerungsvorrichtung. Montieren Sie dann die Dockingstation mit den M6-Schrauben an der Halterung. Ziehen Sie die Schrauben mit den in der Anleitung angegebenen Drehmomenten an.

Wie docke ich den Laptop an die Station an?

Stellen Sie sicher, dass die Station entriegelt ist, die LCD-Halterung gelöst und die Zugangsklappe zum Stecker geöffnet ist. Setzen Sie die Vorderseite des Laptops zwischen die Vinylkappen, dann senken Sie die Rückseite auf den Stecker ab. Drücken Sie den vorderen Verriegelungsgriff bis zum Einrasten.

Wie verwende ich die LCD-Halterung?

Zum Einrasten der Halterung senken Sie den LCD-Verriegelungshebel, heben und drehen Sie die Halterung über den Verriegelungshebel bis zum Einrasten. Zum Lösen heben und drehen Sie die Halterung in die entgegengesetzte Richtung. Senken Sie sie in die verstauete Position zur Aufbewahrung.

Kann ich die LCD-Halterung entfernen, wenn ich sie nicht benutze?

Ja, entfernen Sie den Laptop, schrauben Sie die beiden Schrauben der vorderen Haltestütze mit einem 2,5 mm Inbusschlüssel heraus, schieben Sie die Halterung und die Führungen heraus, und schrauben Sie die Stütze wieder fest. Tragen Sie einen Tropfen Schraubensicherung auf.

Wie installiere und verwende ich den Bildschirmverstärker?

Richten Sie die Löcher des Verstärkers an der Seite der Station aus und befestigen Sie ihn mit den mitgelieferten M4-Schrauben. Setzen Sie den Laptop-Bildschirm zwischen die Arme, stellen Sie die gewünschte Neigung ein und ziehen Sie den Knopf fest, um den Bildschirm zu fixieren.

Welche Anschlüsse sind an der Station verfügbar?

Die Station verfügt über 3 USB 2.0 Anschlüsse, 1 USB 2.0 mit Stromversorgung, Audio, IEEE 1394, DVI, DB9 Seriell, VGA und Ethernet RJ45.

Wie docke ich den Laptop sicher ab?

Entriegeln Sie bei Bedarf das Zylinderschloss mit dem Schlüssel, stellen Sie sicher, dass die LCD-Halterung gelöst ist, drücken Sie die Mitte des Verriegelungshebels, um den Griff zu entriegeln, und heben Sie den Laptop an den Seiten an, beginnend mit der Rückseite.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Montieren Sie die Station niemals im Entfaltungsbereich eines Airbags. Benutzen Sie den Laptop nicht während der Fahrt. Stellen Sie keine Flüssigkeiten oder Metallgegenstände auf die Station. Verwenden Sie nur die angegebene Stromversorgung. Vermeiden Sie feuchte, staubige oder extrem heiße Umgebungen.

Wo erhalte ich technischen Support oder Ersatzteile?

Kontaktieren Sie Havis unter 1-800-524-9900 oder besuchen Sie www.havis.com für technischen Support, weitere Informationen oder Ersatzteile.

BEDIENUNGSANLEITUNG DSDELL3013 Havis

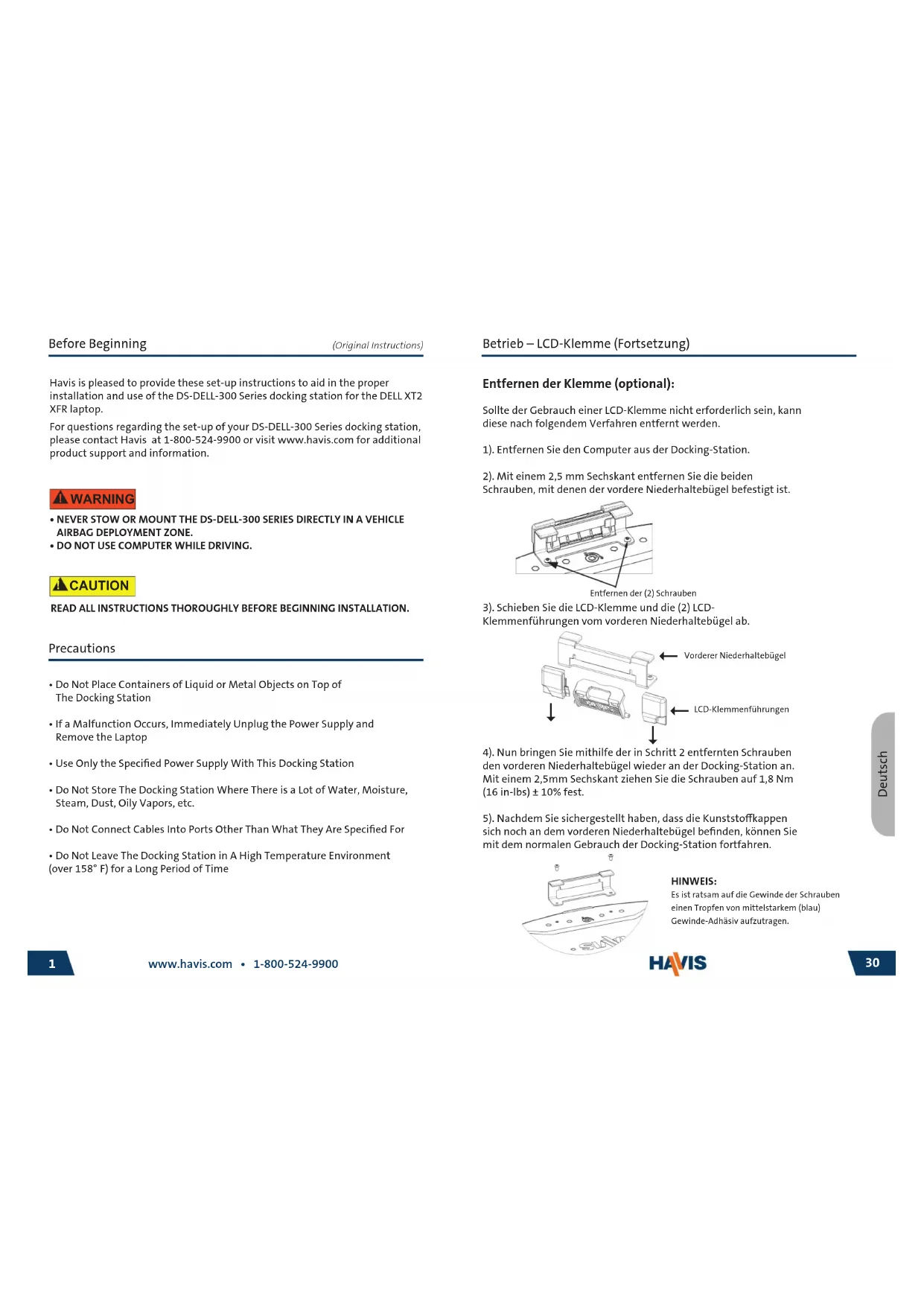

Entfernen der Klemme (optional):

Sollte der Gebrauch einer LCD-Klemme nicht erforderlich sein, kann diese nach folgendem Verfahren entfernt werden.

1). Entfernen Sie den Computer aus der Docking-Station.
2). Mit einem 2,5 mm Sechskant entfernen Sie die beiden Schrauben, mit denen der vordere Niederhaltebügel befestigt ist.

Entfernen der (2) Schrauben

3). Schieben Sie die LCD-Klemme und die (2) LCD-Klemmenführungen vom vorderen Niederhaltebügel ab.

Vorderer Niederhaltebügel LCD-Klemmenführungen

4). Nun bringen Sie mithilfe der in Schritt 2 entfernten Schrauben den vorderen Niederhaltebügel wieder an der Docking-Station an. Mit einem 2,5mm Sechskant ziehen Sie die Schrauben auf 1,8 Nm (16 in-lbs) ± 10% fest.
5). Nachdem Sie sichergestellt haben, dass die Kunststoffkappen sich noch an dem vorderen Niederhaltebügel befinden, können Sie mit dem normalen Gebrauch der Docking-Station fortfahren.

Es ist ratsam auf die Gewinde der Schrauben einen Tropfen von mittelstarkem (blau) Gewinde-Adhäsiv aufzutragen.

Betrieb – LCD-Klemme

Einrasten der Klemme:

1). Nach Dockung des Computers sollte die LCD-Klemme dazu benutzt werden, die LCD, wenn geschlossen oder im Tablet-Modus, zu sichern.
2). Vergewissern Sie sich, dass die LCD zentriert ist und fluchteben gegen die Kunststoffkappen an dem vorderen Niederhaltebügel sitzt.
3). Drücken Sie nach unten auf die LCD-Klinke, bis diese gegen den vorderen Niederhaltebügel durchschlägt.
4). Heben Sie die LCD-Klemme an und rotieren Sie die Klemme über die LCD-Klinke am Computer bis sie einrastet.

Druck nach unten

Verstaute Position

Eingerastete Position

Ausrasten der Klemme:

1). Sie müssen die LCD-Klemme anheben und durch Rotieren außer Eingriff bringen, bis die LCD aus der Verstauungs- bzw. Tablet-Position gehoben werden kann. Beim Ausrasten der LCD-Klemme darf nicht übermäßige Kraft ausgeübt werden, da sonst Schäden auftreten könnten.

Von dieser Kante aus anheben LCD

2). Stellen Sie sicher, dass sich die LCD-Klemme zur Lagerung und um das Risiko von Schäden möglichst gering zu halten in der verstauten Position befindet.

Table of Contents

Betrieb - Dockung/Abdockung

Frontklinkengriff

5). Während der Computer nun auf dem Dock sitzt, üben Sie leichten Druck auf den rückwärtigen Teil des Computers aus und schieben den Frontklinkengriff in Richtung Computer/Docking-Station bis er einklinkt.

6). Wenn gewünscht, können Sie den Computer sichern, indem Sie das Zylinderschloss mit dem mitgelieferten Schlüssel verriegeln.

Betrieb - Abdockung:

1). Wenn zuvor verriegelt, muss das Dock nun mit dem mitgelieferten Schlüssel entriegelt werden.
2). Stellen Sie sicher, dass die LCD-Klemme ausgelöst und verstaut ist, bevor Sie versuchen, den Computer aus der Docking-Station zu entnehmen (siehe Seite 9 für LCD-Klemme-Verfahren).

2). Stellen Sie sicher, dass die LCD-Klemme ausgelöst und verstaut ist, bevor Sie versuchen, den Computer aus der Docking-Station zu entnehmen (siehe Seite 9 für LCD-Klemme-Verfahren).
4). Sobald die Docking-Station entklinkt ist, greifen Sie beide Seiten des Computers und heben ihn mit dem hinteren Ende zuerst sorgfältig aus dem Dock.

Betrieb - Dockung/Abdockung

Betrieb - Dockung:

1). Sie müssen sicherstellen, dass die Docking-Station entklinkt ist, indem Sie auf den Knopf im Zylinderschloss drücken. Der Frontklinkengriff schiebt sich nach vorn und die rote Warnanzeige oben auf dem Klinkengriff wird sichtbar.
2). Bevor Sie den Computer in die Docking-Station laden, vergewissern Sie sich, dass LCD-Klinke ausgelöst und der Bildschirm leicht erhöht ist. Zur richtigen Betätigung der LCD-Klinke bitten wir auf die Gebrauchsanleitung des Computers Bezug zu nehmen. Außerdem ist sicherzustellen, dass die LCD-Klemme ausgelöst und verstaut ist, bevor der Computer in die Docking-Station geladen wird (siehe Seite 9 für LCD-Klemme-Verfahren).

ACHTUNG

Vor jeder Dockung des Computers müssen Sie sicherstellen, dass die Zugangstür zum Computer-Anschluss ganz geöffnet ist, da die Docking-Station sonst beschädigt werden könnte. Der Ort und der richtigen Betrieb der Zugangstür des Dockungsanschlusses ist aus der Gebrauchsanweisung Ihres Computers ersichtlich und wir bitten, darauf Bezug zu nehmen.

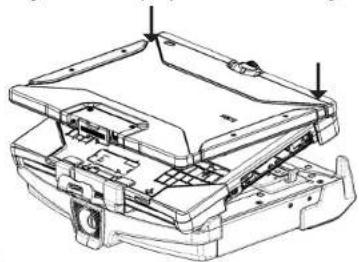

3). Sie laden zuerst den vorderen Teil des Computers in das Dock, wobei sicherzustellen ist, dass die Kunststoffkappen auf den vorderen Niederhaltebügeln zwischen Laptop-LCD und dem Hauptkörper aufgesteckt sind. Achten Sie darauf, dass der Computer beim Laden im Dock mittig ausgerichtet ist.
4). Nun wird der rückwärtige Teil des Laptops auf den Dockungsanschluss heruntergesenkt.

Bei Widerstand darf der Laptop nicht auf den Anschluss gezwungen werden - Prüfen Sie die Ausrichtung anhand der Führungsvorrichtungen

Installation

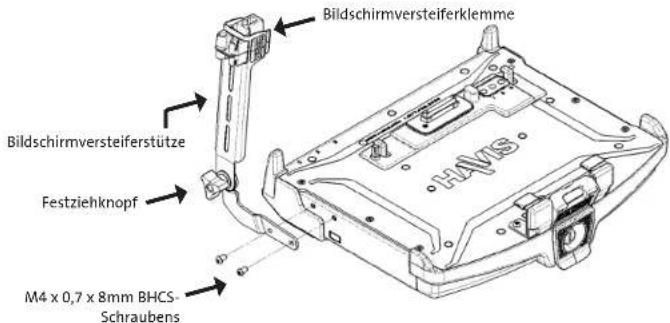

Installation der Bildschirmversteifung

1). Richten Sie die Löcher in der Bildschirmversteifung auf die Löcher an der Seite der Docking-Station aus.
2). Dann tragen Sie einen Tropfen mittelstarken Gewindeadhäsivs auf und verwenden (2) M4 x 0,7 x 8mm BHCS-Schrauben zur Befestigung. Mithilfe eines 2,5 Sechskant müssen die Schrauben auf 1,8 Nm (16 in-lbs) ± 10% festgezogen werden.

Bildschirmversteiferklemme Bildschirmversteiferstütze Festziehknopf M4 x 0,7 x 8mm BHCS- Schraubens

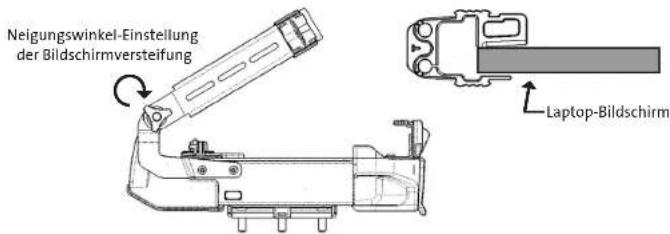

Gebrauch der Bildschirmversteifung

1). Schieben Sie den Laptop-Bildschirm zwischen den Laschen der Versteiferklemme ein.
2). Stellen Sie den Neigungswinkel auf die gewünschte Betrachtungsposition ein.
3). Nun ziehen Sie den Knopf fest, damit der Bildschirm sicher festgehalten wird.

Neigungswinkel-Einstellung der Bildschirmversteifung Laptop-Bildschirm

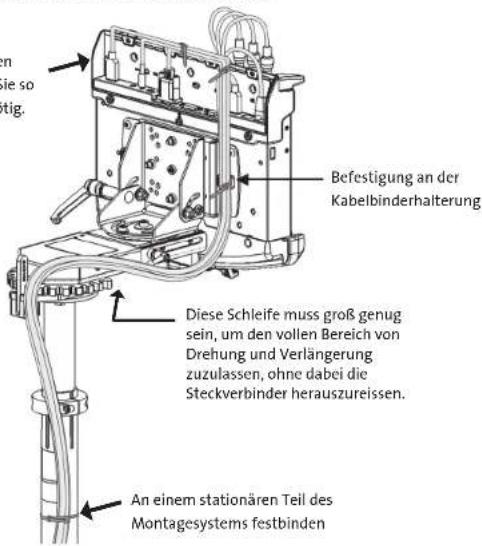

Kabelmanagement

1). Kippen Sie die Docking-Station in eine Position, die bequemes Arbeiten erlaubt.
2). Mithilfe der mitgelieferten (2) M4-Flachkopfschrauben und dem mittelstarken Gewindeadhäsiv befestigen Sie nun die (2) Kabelbinderhalterungen an der Montageplatte. Die Schrauben müssen auf 1,8 Nm (16 in-lbs) ± 10% festgezogen werden.
3). Installieren Sie sämtliche für den Computer benötigten Kabel.
4). Zur Zugentlastung der Steckverbinder führen Sie die Kabelbinder durch die Integralschleifen an der Rückseite der Docking-Station.
5). Bündeln sie alle Kabel an einer Seite zusammen und binden sie das Bündel mit dem Kabelbinder an der Kabelbinderhalterung an.
6). Sie müssen mit den Kabeln eine Leitungsschleife bilden, damit die Steckverbinder keiner Zugspannung ausgesetzt sind und die vorgesehene Beweglichkeit ermöglicht ist.
7). Nun binden Sie die Kabel an einem stationären Teil des Montagesystems fest.

Zum Schutz der einzelnen Anschlüsse verwenden Sie so viele Kabelbinder wie nötig.

Detaildarstellung der Kabelbinderhalterung

en die so tig. Befestigung an der Kabelbinderhalterung Diese Schleife muss groß genug sein, um den vollen Bereich von Drehung und Verlängerung zuzulassen, ohne dabei die Steckverbinder herauszureissen. An einem stationären Teil des Montagesystems festbinden

www.havis.com • 1-800-524-9900

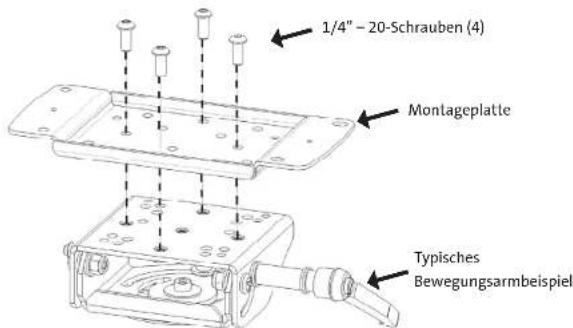

1). Nehmen Sie die Montageplatte aus der Packung. Installieren Sie dann mithilfe der mitgelieferten (4) 1/4"-20-Rundkopfschrauben die Montageplatte am Bewegungsarm. Die Schrauben müssen auf 13,4 Nm (120 in-lbs) ± 10% festgezogen werden.

1/4" - 20-Schrauben (4) Montageplatte Typisches Bewegungsarmbeispiel

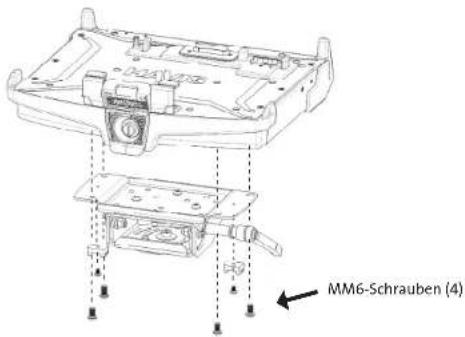

2). Mithilfe der mitgelieferten (4) M6-Rundkopfschrauben bringen Sie nun die Docking-Station an der Montageplatte an. Die Schrauben müssen auf 4,6 Nm (40 in-lbs) ± 10% festgezogen werden.

MM6-Schrauben (4)

HINWEIS:

Es ist ratsam auf die Gewinde aller Schrauben jeweils einen Tropfen mittelstarken (blau) Gewindeadhäsivs aufzutragen.

Specifications

Leistungs-zuführung 19V DC-In
Abmessungen 33,6 cm (13,2")B x 28,2 cm (11,1")T x 9,3 cm (3,7")H
Gewicht 3,1 kg (6,9 lbs)
Betriebs-umgebung -23°C bis 60°C (-10°F bis 140°F)
Lagerungs-umgebung -40°C bis 70°C (-40°F bis 158°F)

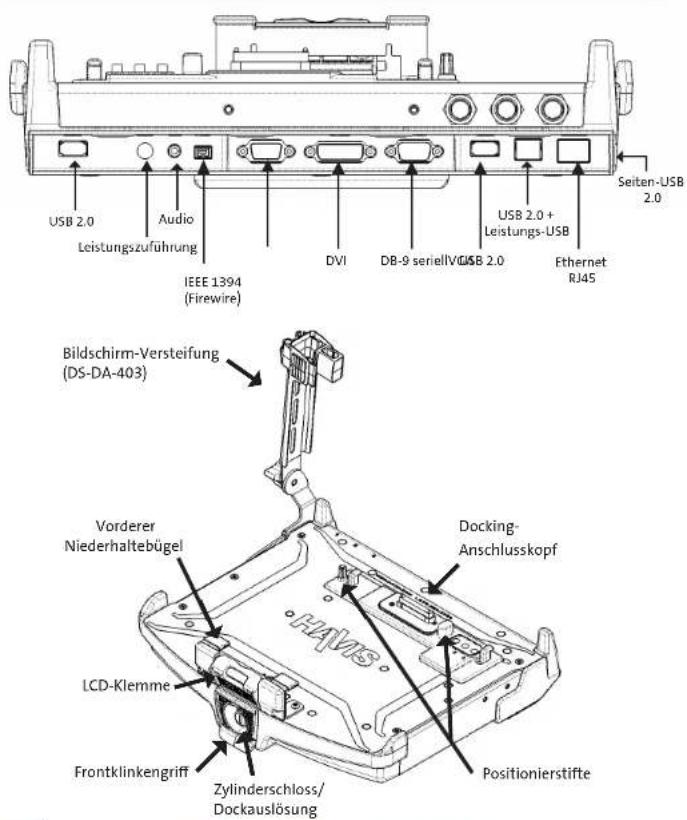

Bezeichnung und Funktion der Teile

USB 2.0 Leistungszuführung Audio IEEE 1394 (Firewire) DVI DB-9 seriellVUSB 2.0 USB 2.0 + Leistungs-USB Seiten-USB 2.0 Ethernet RJ45 Bildschirm-Versteifung (DS-DA-403) Vorderer Niederhaltebügel LCD-Klemme Frontklinkengriff Zylinderschloss/ Dockauslösung Docking- Anschlusskopf HAYS Positionierstifte

www.havis.com • 1-800-524-9900

Hardware-Kit....22
Bezeichnung und Funktion der Teile....23
Installation....24
Kabelmanagement....25
Installation der Bildschirm-Versteifung....26
Betrieb - Dockung/Abdockung....27
Betrieb - LCD-Klemme....29

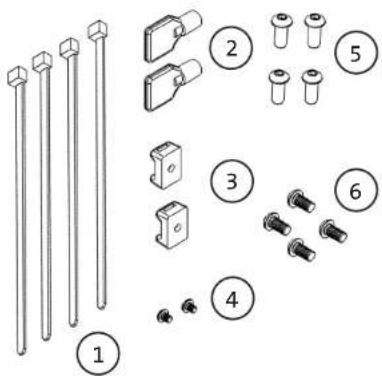

Hardware-Kit

Zur Installation erforderliche Werkzeuge:
• #2 Phillips-Kreuzschlitz (zur Befestigung der Kabelbinderhalterungen an der Montageplatte)
- 4 mm-Sechskant (zur Befestigung der Montageplatte an der Docking-Station mit M6-Schrauben)
- 5/32"-Sechskant (zur Befestigung der Montageplatte am Bewegungsarm mit 1/4"-20-Schrauben)

Das Hardware-Kit umfasst:

1. Kabelbinder (4)
2. Schlüssel (2)
3. Kabelbinderhalterungen (2)
4. M4-Flachkopfschrauben (2)
5. 1/4" - 20-Rundkopfschrauben (4)
6. M6-Rundkopfschrauben (4)

Havis freut sich, Ihnen diese Anleitungen zur richtigen Installation und zum Gebrauch der Docking-Station der Serie DS-DELL-300 für den DELL XT2 XFR-Laptop geben zu können.

Bei etwaigen Fragen zur Einrichtung Ihrer Docking-Station der Serie DS-DELL-300 bitten wir Sie, sich mit Havis über die Nummer 1-800-524-9900 in Verbindung zu setzen oder zusätzliche Produktunterstützung und –informationen über www.havis.com einzuholen.

WARNING

• DIE DS-DELL-300 SERIE DARF NIE DIREKT IN DER AIRBAG-AUSLÖSUNGSZONE EINES FAHRZEUGS UNTERGEBRACHT ODER BEFESTIGT WERDEN.
- DER COMPUTER DARF WÄHREND DER FAHRT NICHT BENUTZT WERDEN.

ACHTUNG

VOR BEGINN DER INSTALLATION SIND SÄMTLICHE ANWEISUNGEN GRÜNDLICH ZU LESEN.

Vorsichtsmaßregeln

• Weder Flüssigkeitsbehälter noch Metallgegenstände dürfen auf die Docking-Station gestellt werden
• Sollte eine Funktionsstörung eintreten, muss der Stromstecker sofort herausgezogen und der Laptop entfernt werden
• Es darf ausschließlich die für die Docking-Station spezifizierte Stromversorgung verwendet werden
  • Die Docking-Station darf nicht in Umgebungen mit viel Wasser, Feuchtigkeit, Wasserdampf, Staub, öligem Dampf usw. aufbewahrt werden
• Es ist darauf zu achten, dass die Kabel nur an ihre hierfür jeweils spezifizierten Ports angeschlossen werden
• Die Docking-Station darf nicht auf lange Zeit Umgebungen mit Hochtemperaturen (über 158° F) ausgesetzt werden
