Marke	AEG-Electrolux
Modell	Santo U 960404 I
Produkttyp	Integrierter Unterbau-Kühlschrank mit Gefrierfach
Klimaklasse	SN, N, ST, T (gemäß Typenschild)
Empfohlene Umgebungstemperatur	+10°C bis +43°C je nach Klasse
Stromversorgung	220-240 V ~ 50 Hz
Mindestsicherungsstrom	10 A
Kältemittel	Isobutan (R600a), entflammbar aber umweltfreundlich
Innenbeleuchtung	Lampe max. 15 W, 220-240 V
Gefrierkapazität	Bis zu 2 kg pro 24 Stunden
Temperatur des Kühlraums	Verstellbar, empfohlen +5°C
Temperatur des Gefrierraums	Verstellbar, empfohlen -18°C
Abtauen des Kühlraums	Automatisch
Abtauen des Gefrierraums	Manuell, wenn die Reifschicht 4 mm erreicht
Empfohlene Reinigung	Weiches Tuch und warmes Wasser, ohne Scheuermittel
Kindersicherung	Tür abschließbar (je nach Modell)
Reparaturen	Nur durch qualifiziertes Fachpersonal
Ersatzteile	Erhältlich auf http://www.aeg.be (Belgien)
Entsorgung am Ende der Lebensdauer	Nicht mit dem Hausmüll entsorgen, Recycling auf dem Wertstoffhof
Innenausstattung	Verstellbare Ablagen, Gemüseschublade, Flaschenhalter, Variable Box

Häufig gestellte Fragen - Santo U 960404 I AEG-ELECTROLUX

Wie stelle ich die Temperatur des Kühlschranks ein?

Drehen Sie den Temperaturregler oben rechts im Kühlraum. Position 1 ist am wärmsten, Position 6 am kältesten. Für den Normalbetrieb stellen Sie je nach Umgebungstemperatur zwischen 2 und 4 ein.

Was tun, wenn das Gerät überhaupt nicht kühlt?

Überprüfen Sie, ob das Gerät eingeschaltet ist (Regler auf 1-6) und der Stecker eingesteckt ist. Kontrollieren Sie die Sicherung oder den Schutzschalter. Ist die Wandsteckdose defekt, wenden Sie sich an einen Elektriker.

Wie tauen Sie das Gefrierfach ab?

Schalten Sie das Gerät aus (Regler auf 0). Entnehmen Sie die gefrorenen Lebensmittel und wickeln Sie sie in Zeitungspapier. Stellen Sie eine Schale unter das Abflussloch und entfernen Sie den Stopfen. Sie können den Vorgang mit einem Behälter mit heißem Wasser beschleunigen. Verwenden Sie niemals scharfe Gegenstände oder elektrische Heizgeräte.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Netzstecker. Entnehmen Sie die Lebensmittel und Ablagen. Reinigen Sie mit einem weichen Tuch und warmem Wasser, eventuell mit ein paar Tropfen Spülmittel. Spülen und trocknen Sie gründlich. Nehmen Sie das Gerät nach vollständiger Trocknung wieder in Betrieb.

Wie wechsle ich die Glühlampe?

Ziehen Sie den Netzstecker. Lösen Sie die Schraube der Lampenabdeckung, schieben Sie die Abdeckung nach hinten. Ersetzen Sie die Lampe (max. 15 W, 220-240 V). Setzen Sie die Abdeckung wieder ein und schrauben Sie sie fest. Schließen Sie das Gerät wieder an.

Warum bildet sich übermäßig Reif an der Rückwand?

Dies kann passieren, wenn die Umgebungstemperatur hoch ist und der Regler auf einer sehr kalten Position (5-6) steht. Stellen Sie auf eine wärmere Position (4-5) ein, um das automatische Abtauen zu ermöglichen. Überprüfen Sie auch die Dichtheit der Türdichtung.

Wie installiere ich das Gerät richtig?

Stellen Sie es fern von Wärmequellen auf. Beachten Sie die auf dem Typenschild angegebene Klimaklasse. Sorgen Sie für ausreichende Belüftung. Befolgen Sie die mitgelieferten Einbauanweisungen. Der elektrische Anschluss muss über eine Schutzkontaktsteckdose erfolgen, die mit einer mindestens 10 A Sicherung abgesichert ist.

Welche Lebensmittel dürfen nicht eingefroren werden?

Frieren Sie keine Druckbehälter (Dosen, Feuerzeuge) und keine Flaschen mit kohlensäurehaltigen Getränken (Bier, Sekt) ein. Warme Speisen müssen vor dem Einfrieren abkühlen. Tauen Sie nie ein aufgetautes Produkt ohne Garen wieder ein.

Wie kann ich mit diesem Gerät Energie sparen?

Stellen Sie das Gerät abseits von Wärmequellen auf. Öffnen Sie die Tür nicht unnötig. Lassen Sie Speisen vor dem Einräumen abkühlen. Tauen Sie das Gefrierfach ab, sobald die Reifschicht 4 mm erreicht. Nutzen Sie das Auftauen von Tiefkühlkost im Kühlschrank, um die Kälte zu nutzen.

Was tun bei ungewöhnlichen Geräuschen?

Klickgeräusche (Kompressor), Summen (Motor) und Flüssigkeitszirkulation sind normal. Wenn das Geräusch sehr laut oder ungewöhnlich wird, überprüfen Sie, ob das Gerät waagerecht steht und kein Möbelstück berührt. Bleibt es bestehen, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG Santo U 960404 I AEG-ELECTROLUX

Sehr geehrte Kundin, sehr geehrter Kunde,

bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege des Gerätes.

Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Hinweis: Diese Gebrauchsanweisung ist für mehrere technisch vergleichbare Modelle mit unterschiedlicher Ausstattung bestimmt. Beachten Sie bitte nur die Hinweise, die Ihre Geräteausführung betreffen.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

1. Dieses Symbol leitet Sie Schritt für Schritt beim Bedienen des Gerätes.
2. ....

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.

Mit dem Kleeblatt sind Tipps und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Erläuterungen zu Fachbegriffen, die in der Gebrauchsanweisung verwendet werden, finden Sie ganz zum Schluß im Abschnitt "Fachbegriffe".

Für evtl. auftretende Störungen enthält die Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt "Was tun, wenn ...". Sollten diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei denen Ihnen weitergeholfen wird:

AEG DIRECT

INFO SERVICES 0180 - 555 4 555*

*(Telekom 0,12 Euro/min.)

Wir sind für Sie da: montags bis freitags 8.00 bis 20.00 Uhr samstags 10.00 bis 14.00 Uhr.

Nur für Deutschland

• Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.
• Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in Ihrer Nähe jederzeit zur Verfügung (Adressen und

Telefonnummern finden Sie im Verzeichnis Garantiebedingungen/Kundendienststellen). Beachten Sie dazu den Abschnitt "Kundendienst".

Gedruckt auf umweltschonend hergestelltem Papier – wer ökologisch denkt, handelt auch so ...

Inhaltsverzeichnis

Sicherheit 4

Entsorgung 6

Information zur Geräteverpackung / Entsorgung von Altgeräten. . . . . . . . 6

Transportschutz entfernen....7

Aufstellen 7

Aufstellort. 7

Einbau / Elektrischer Anschluss 8

Gerätebeschreibung 9

Geräteansicht 9

Vor Inbetriebnahme 9

Inbetriebnahme und Temperaturregelung 10

Gerät abschalten 11

Innenausstattung 12

Abstellflächen/Abstellroste 12

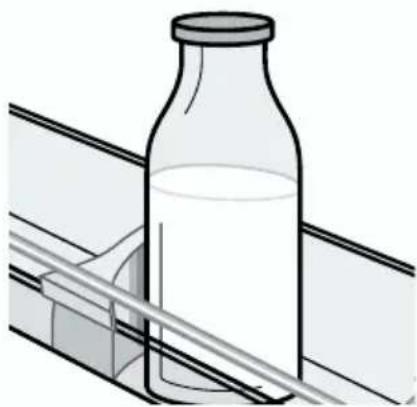

Flaschenhalter 12

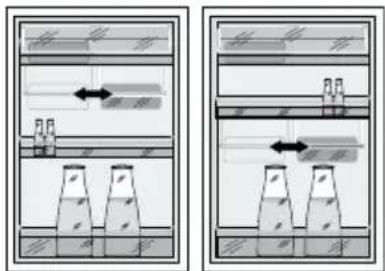

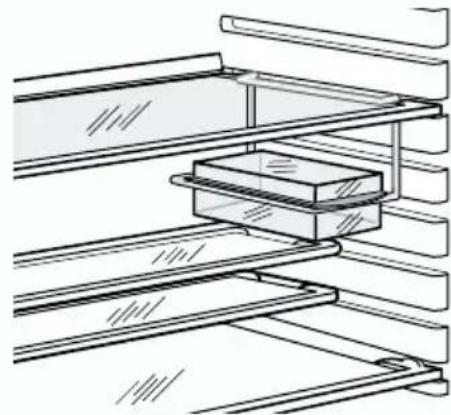

Variable Ablagebox 13

Richtig lagern 13

Einfrieren und Tiefkühllagern 14

Eiswürfel bereiten 15

Abtauen 15

Der Kühlraum taut automatisch ab. 15

Gefrierfach abtauen 16

Reinigung und Pflege 17

Tipps für Energie-Einsparung 18

Was tun, wenn .... 18

Abhilfe bei Störungen....18

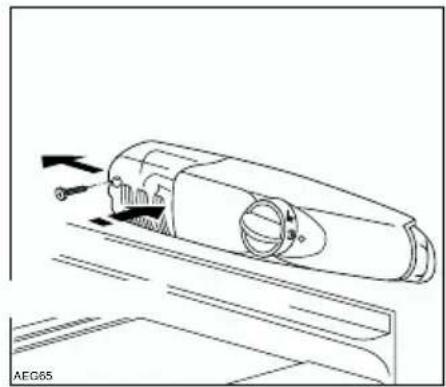

Lampe auswechseln....20

Betriebsgeräusche / Bestimmungen, Normen, Richtlinien ..... 21

Fachbegriffe 22

Sicherheit

Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Bestimmungsgemäße Verwendung

• Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet sich zum Kühlen, Einfrieren und Tiefkühllagern von Lebensmitteln sowie zur Eisbereitung. Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
• Umbauten oder Veränderungen am Kältegerät sind aus Sicherheitsgründen nicht zulässig.
• Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum Tiefkühllagern und Einfrieren von Lebensmitteln benutzen, beachten Sie bitte die für Ihren Bereich gültigen gesetzlichen Bestimmungen.

Vor der ersten Inbetriebnahme

• Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall bitte an den Lieferanten.
• Prüfen, dass das Gerät nach der Installation nicht auf dem Netzkabel steht. Wichtig: Die Netzanschlussleitung darf nur durch eine Fachkraft ausgewechselt werden. Wenden Sie sich im Reparaturfall an unseren Kundendienst.

Kältemittel

Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das jedoch brennbar ist.

- Warnung - Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kältemittelkreislaufs beschädigt werden.

- Bei Beschädigung des Kältemittelkreislaufs: - offenes Feuer und Zündquellen unbedingt vermeiden; - den Raum, in dem das Gerät steht, gut durchlüften.

Sicherheit von Kindern

• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!
• Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsper-

ren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.

- Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen!

Im Alltagsbetrieb

• Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälteeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kältegerät.
• Flaschen und Dosen dürfen nicht in das Gefrierfach. Sie können springen, wenn der Inhalt gefriert - bei kohlensäurehaltigem Inhalt sogar explodieren! Legen Sie nie Limonaden, Säfte, Bier, Wein, Sekt usw. in das Gefrierfach. Ausnahme: Hochprozentige Spirituosen können im Gefrierfach gelagert werden.
• Speiseis und Eiswürfel nicht unmittelbar aus dem Gefrierfach in den Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und Verletzungen verursachen.
• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran festfrieren.
• Warnung - Keine Elektrogeräte (z. B. elektrische Eismaschinen, Rührgeräte etc.) im Kältegerät betreiben.
• Warnung - Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen die Lüftungsöffnungen der Geräteverkleidungen oder des Aufbaus von Einbaumöbeln nicht abgedeckt oder zugestellt werden.
• Warnung - Um den Abtauvorgang zu beschleunigen, keine mechanischen oder künstlichen Hilfsmittel verwenden, als die vom Hersteller empfohlenen.
• Vor Reinigungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung in der Wohnung abschalten bzw. herausdrehen.
• Netzstecker immer am Stecker aus der Steckdose ziehen, nie am Kabel.

Im Störungsfall

• Sollte einmal eine Störung am Gerät auftreten, sehen Sie bitte zuerst in dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Falls die dort aufgeführten Hinweise nicht weiterhelfen, führen Sie bitte keine weiteren Arbeiten selbst aus.
• Kältegeräte dürfen nur von Fachkräften repariert werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall bitte an Ihren Fachhändler oder an unseren Kundendienst.

Entsorgung

Information zur Geräteverpackung

Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wie-derverwertbar.

Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden und sind folgendermaßen gekennzeichnet:

PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.

PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.

Die Kartonteile werden aus Altpapier hergestellt und sollten auch wieder zur Altpapiersammlung gegeben werden.

Entsorgung von Altgeräten

Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden. Dies gilt für Ihr bisheriges Gerät und - nachdem es eines Tages ausgedient hat - auch für Ihr neues Gerät.

Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.

Entsorgungshinweise:

- Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden.

- Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der Geräterückseite, darf nicht beschädigt werden.

- Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

1. Klebebänder links und rechts an den Türaußenseiten abziehen.
2. Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

Aufstellen

Aufstellort

Das Gerät soll in einem gut belüfteten und trockenen Raum stehen.

Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus.

Daher sollte das Gerät

• nicht direkter Sonneneinstrahlung ausgesetzt sein;
• nicht an Heizkörpern, neben einem Herd oder sonstigen Wärmequellen stehen;
• nur an einem Ort stehen, dessen Umgebungstemperatur der Klima-klasse entspricht, für die das Gerät ausgelegt ist.

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse für Umgebungstemperatur von
SN +10 bis +32 °C
N +16 bis +32 °C
ST +18 bis +38 °C
T +18 bis +43 °C

Direkter Einbau unter einem Kochfeld ist nicht zulässig. Die teilweise hohen Abstrahlungstemperaturen des Kochfeldes können das Gerät beschädigen.

Wird in der Nähe ein Kochfeld eingebaut, sind die zugehörigen Einbau- und Schutzvorschriften zu beachten. Durch die Vielzahl der möglichen Einbausituationen können hier keine detailierten Angaben erfolgen.

Eine Erwärmung des Kältegerätes ist durch ausreichenden Abstand und Einbringung einer geeigneten Wärmeschutzplatte zu verhindern. Die ordnungsgemäße Be- und Entlüftung des Kältegerätes muss gewährleistet sein.

Einbau

Siehe beiliegende Montageanweisung.

Prüfen Sie bitte nach dem Einbau des Geräts, insbesondere nach Türanschlagwechsel, ob die Türdichtung ringsum richtig abdichtet. Eine undichte Türdichtung kann zu verstärkter Reifbildung und dadurch zu höherem Energieverbrauch führen (siehe auch Abschnitt „Abhilfe bei Störungen“).

Elektrischer Anschluss

Für den elektrischen Anschluss ist eine vorschriftsmäßig installierte Schutzkontakt-Steckdose erforderlich. Sie sollte so gesetzt sein, dass ein Ziehen des Netzsteckers möglich ist.
Die zum Anschluss des Gerätes nötige Schutzkontakt-Steckdose sollte sich links oder rechts neben der Einbaunische befinden.
Die elektrische Absicherung muss mindestens 10/16 Ampere betragen. Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muss eine geeignete Maßnahme in der Elektroinstallation sicherstellen, dass das Gerät vom Netz getrennt werden kann (z. B. Sicherung, LS-Schalter, Fehlerstrom-Schutzschalter oder dergleichen mit einer Kontaktöffnungsweite von min. 3 mm).
Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob Anschlussspannung und Stromart mit den Werten des Stromnetzes am Aufstellort übereinstimmen.
Z. B.: AC 220 ... 240 V 50 Hz oder 220 ... 240 V\~ 50 Hz
(d. h. 220 bis 240 Volt Wechselstrom, 50 Hertz)
Das Typschild befindet sich rechts im Innenraum des Gerätes.

Gerätebeschreibung

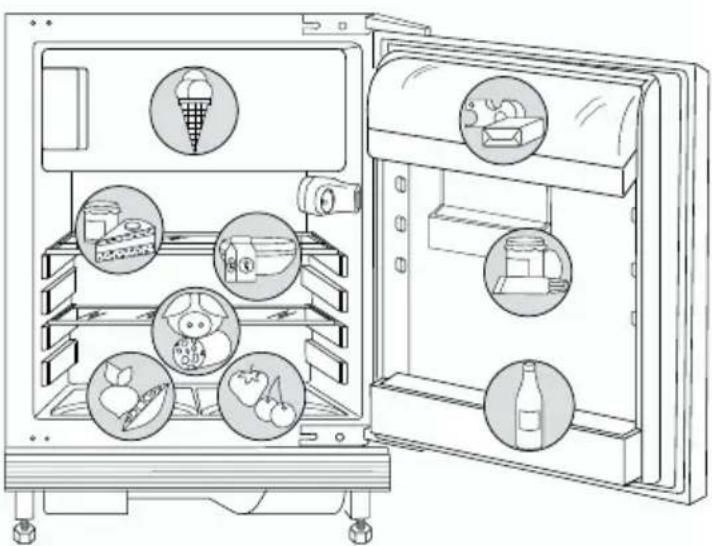

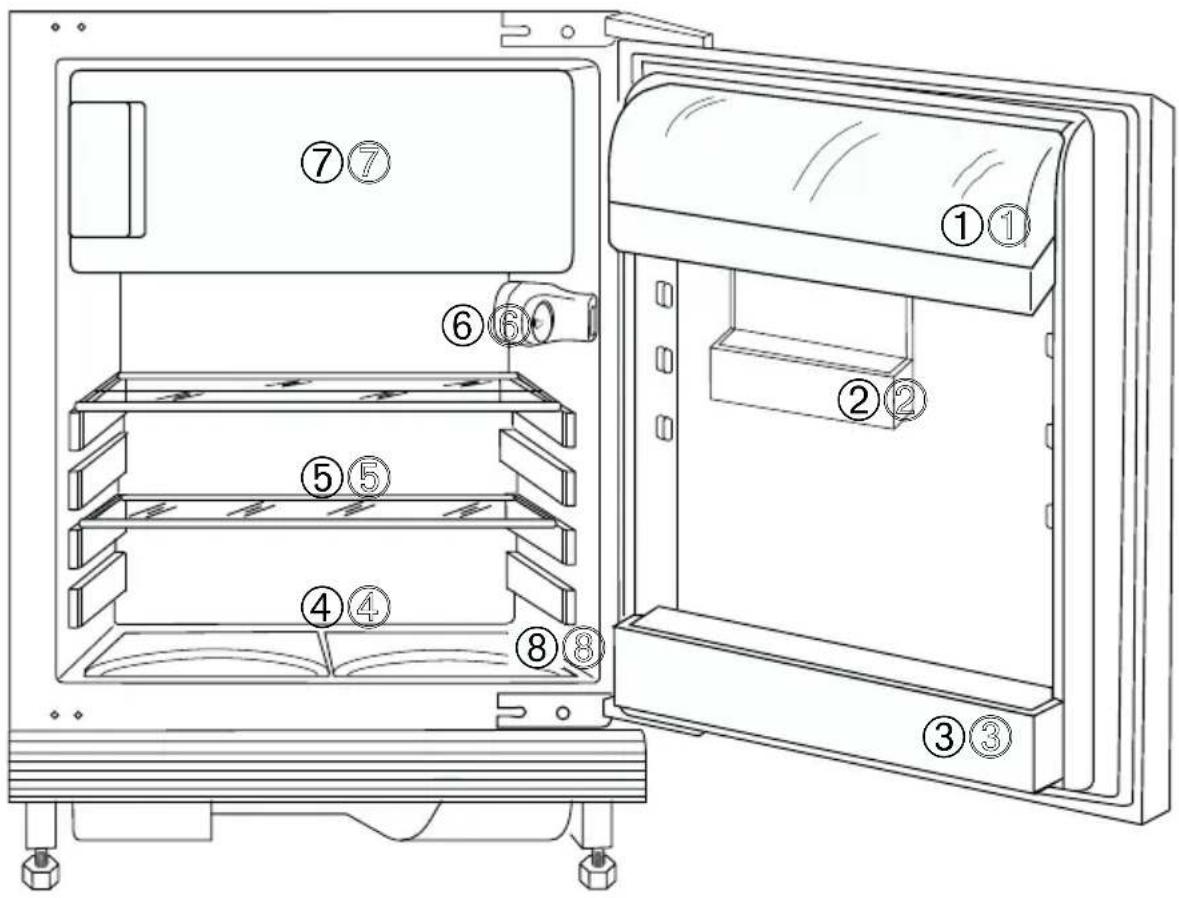

Geräteansicht

1 = Butter-/Käsefach mit Klappe

2 = Variable Ablagebox (Ausführung je nach Modell unterschiedlich)

3 = Flaschenhalter

4 = Obst-/Gemüseschale

5 = Abstellflächen

6 = Temperaturregler und Innenbeleuchtung

7 = Gefrierfach (zum Lagern und Einfrieren)

8 = Typschild

Vor Inbetriebnahme

Das Geräteinnere und alle Ausstattungsteile bitte vor Erstinbetriebnahme reinigen (siehe Abschnitt "Reinigung und Pflege").

Inbetriebnahme und Temperaturregelung

Achtung! Das Gerät nur im eingebauten Zustand betreiben!

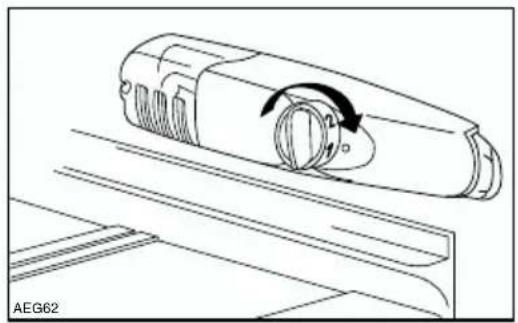

Der Temperaturregler befindet sich im Kühlraum rechts oben. Er ist zugleich der EIN/AUS-Schalter.

Stellung „0“ = Kühlung aus

Stellung „1“ = wärmste Innentemperatur

Stellung „6“ = kälteste Innentemperatur

1. Netzstecker in die Steckdose stecken.
2. Gewünschte Temperatur durch Drehen des Temperaturreglers einstellen. Die Innenbeleuchtung geht an. Der Kompressor startet und läuft dann automatisch.

Hinweis: Bei Änderung der Einstellung läuft der Kompressor nicht sofort an, wenn gerade automatisch abgetaut wird.

Da die Lagertemperatur im Kühlraum schnell erreicht wird, können Sie gleich nach dem Einschalten Kühlgut einlagern.

Wichtig! Warten Sie mit dem Einlagern von Gefriergut, bis die Temperatur im Gefrierfach -18°C erreicht hat.

Aus ernährungswissenschaftlicher Sicht ist +5°C für den Kühlraum und -18°C für das Gefrierfach als ausreichend kalte Lagertemperatur anzusehen.

Die Temperaturen im Kühlraum und Gefrierfach lassen sich nicht getrennt regeln.

Folgende Einflüsse sind ausschlaggebend für die Innentemperatur:

• Umgebungstemperatur;
• Menge und Temperatur der eingelagerten Lebensmittel;
• Häufiges oder langes Öffnen der Tür;
• ein Fehler am Gerät.

Deshalb muss die Temperaturregler-Einstellung eventuell den gegebenen Einflüssen angepasst werden.

Einstellungsempfehlungen:

Umgebungstemperatur Temperaturregler-Stellung
ca. 10°C Bereich bis 1
ca. 16°C Bereich um 2
ca. 25°C Bereich um 2
ca. 32°C 2 bis 3
ca. 38°C 1 bis 2

Hinweis: Bei Einstellung gemäß Tabelle Hinweis: Bei Einstellung gemäß Tabelle „Einstellungsempfehlungen“ stellt sich eine mittlere Kühlraumtemperatur von ca. +5°C ein. Die mittlere Temperatur im Gefrierfach beträgt dann ca. -18°C oder kälter.

Dies gilt für Umgebungstemperaturen von +10°C bis +38°C Bei hoher Umgebungstemperatur werden bei einer Reglerstellung im Bereich um „2“ frische Lebensmittel zuverlässig eingefroren, ohne dass es im Kühlraum zu kalt wird.

1. Falls Sie höhere oder tiefere Temperatur wünschen, drehen Sie den Temperaturregler auf wärmere bzw. kältere Einstellung.

Wichtig!

Hohe Umgebungstemperatur (z. B. an heißen Sommertagen) und kalte Einstellung des Temperaturreglers (Stellung „5“ bis „6“) kann zu Dauerbetrieb des Kompressors führen.

Grund: Der Kompressor muß ununterbrochen laufen, um bei hoher Umgebungstemperatur die tiefe Temperatur im Gerät zu halten. Der Kühlraum taut dann nicht mehr ab - denn automatisches Abtauen des Kühlraums ist nur bei stillstehendem Kompressor möglich (siehe auch Abschnitt „Abtauen“). Starke Reifbildung an der Kühlraumrückwand ist die Folge.

In diesem Fall den Temperaturregler auf eine wärmere Einstellung zurückdrehen (Stellung „3“ bis „4“). Bei dieser Einstellung wird der Kompressor geregelt und der Abtauvorgang wieder automatisch eingeleitet.

Gerät abschalten

Zum Abschalten der Kühlung Temperaturregler auf Stellung „0“ drehen.

Soll das Gerät für längere Zeit außer Betrieb genommen werden:

1. Kühl- und Gefriergut sowie Eisschalen herausnehmen.
2. Gerät abschalten, dazu Temperaturregler auf Stellung „0“ drehen.

3. Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

4. Gefrierfach abtauen und gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").

5. Türen anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

Innenausstattung

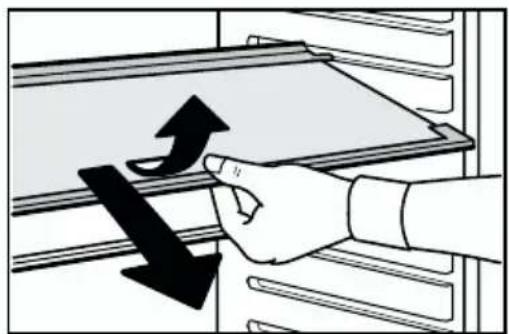

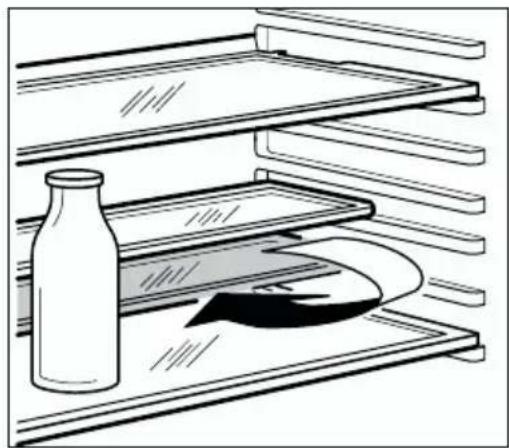

Abstellflächen/Abstellroste

Je nach Modell ist Ihr Gerät entweder mit Abstellflächen aus Glas oder mit Abstellrosten ausgestattet.

Die Abstellfläche aus Glas über den Obst- und Gemüseschalen muss immer in dieser Stellung verbleiben, damit Obst und Gemüse länger frisch bleiben.

Die übrigen Abstellflächen sind höhenverstellbar:

1. Dazu die Abstellfläche soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lässt.

2. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

Hohes Kühlgut einstellen (nicht bei allen Modellen):

Die vordere Hälfte der zweiteiligen Glasabstellfläche herausnehmen und in eine andere Ebene einschieben.

Dadurch gewinnen Sie Raum, um auf der darunterliegenden Abstellfläche hohes Kühlgut abzustellen.

Flaschenhalter (nicht bei allen Modellen)

Bei einigen Modellen ist im Flaschenfach ein Flaschenhalter eingesetzt. Er dient als Kippschutz für einzelne Flaschen und ist seitlich verschiebbar.

Variable Ablagebox (Ausführung je nach Modell unterschiedlich)

Einige Modelle sind mit einer variablen Ablagebox ausgestattet, die seitlich verschiebbar unter dem Türabstellfach angebracht ist.

1. Zum Abnehmen das Abstellfach mit der Box nach oben aus den Aufnahmen in der Tür herausheben und den Haltebügel aus der Führung unter dem Abstellfach herausnehmen.

Die variable Box kann auch im Kühlraum an einer Abstellfläche seitlich eingehängt werden:

1. Dazu die Abstellfläche soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen läßt.

2. Den Haltebügel an der Verjüngung der Abstellfläche einhängen und die Abstellfläche wieder in die Führungen einschieben.

Im Kühlraum ergeben sich, physikalisch bedingt, unterschiedliche Temperaturbereiche.

Der kälteste Bereich befindet sich auf der untersten Abstellfläche über den Obst- und Gemüseschalen.

Wärmere Bereiche sind die oberen Abstellflächen und die Abstellfächer an der Tür. An welcher Stelle im Kühlraum geeignete Temperaturen für verschiedene Arten von Lebensmitteln vorliegen, zeigt nebenstehendes Einordnungsbeispiel.

Tipp: Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum, um

Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut zu vermeiden.

Zum Verpacken eignen sich:

• Frischhaltebeutel und -folien aus Polyäthylen;
• Kunststoffbehälter mit Deckel;
• Spezielle Hauben aus Kunststoff mit Gummizug;
• Aluminiumfolie.

Einfrieren und Tiefkühlagern

Zum Einfrieren und Tiefkühllagern von Lebensmitteln dient das Gefrierfach.

Achtung!

• Vor dem Einfrieren von Lebensmitteln muss die IST-Temperatur im Gefrierfach -18^ oder kälter sein (Einstellungsempfehlungen siehe Tabelle im Kapitel „Inbetriebnahme - Temperatur einstellen“).
• Bitte das auf dem Typschild angegebene Gefriervermögen beachten. Das Gefriervermögen ist die maximale Menge an frischer Ware, die innerhalb von 24 Stunden eingefroren werden kann. Wenn Sie an mehreren Tagen hintereinander einfrieren, nehmen Sie bitte nur 2/3 bis 3/4 der auf dem Typschild angegebenen Menge.
• Warme Lebensmittel vor dem Einbringen in das Gefrierfach abkühlen lassen. Die Wärme führt zu verstärkter Eisbildung und zu höherem Energieverbrauch.
• Die Lagerzeit bzw. auf das Haltbarkeitsdatum von Tiefkühlprodukten beachten.
• Einmal aufgetaute Lebensmittel ohne weitere Verarbeitung (garen zu Fertiggerichten) auf keinen Fall ein zweites Mal einfrieren.

• Nicht zu große Mengen, bis maximal 2 kg in 24 Stunden einfrieren. Sie erreichen eine bessere Qualität, wenn die Lebensmittel rasch bis zum Kern durchgefroren werden.

• Alle Lebensmittel vor dem Einfrieren luftdicht verpacken, damit sie nicht austrocknen, nicht den Geschmack verlieren und keine Geschmacksübertragung auf anderes Tiefkühlgut erfolgen kann.

Vorsicht! Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran festfrieren.

1. Die verpackten Lebensmittel auf den Boden des Gefrierfachs legen. Nicht gefrorene Ware darf bereits gefrorene Ware nicht berühren, die gefrorene Ware kann sonst antauen.

2. Gefrierfachtür dicht schließen.

Tipps zum Einfrieren:

- Geeignet zum Verpacken von Gefriergut sind:

- Gefrierbeutel und -folie aus Polyäthylen;

- spezielle Gefriergutdosen;

- Aluminiumfolie, extra stark.

- Zum Verschließen von Beuteln und Folien eignen sich:

Plastikklemmen, Gummiringe oder Klebebänder.

- Vor dem Verschließen die Luft aus Beuteln und Folien streichen, denn Luft begünstigt das Austrocknen des Gefrierguts.

- Flache Päckchen formen, diese frieren schneller durch.

- Gefriergutdosen nicht bis zum oberen Rand mit flüssigem oder breigem Gefriergut füllen, da sich Flüssiges beim Gefrieren noch ausdehnt.

Eiswürfel bereiten

1. Eiswürfelschale zu 3/4 mit kaltem Wasser füllen, in das Gefrierfach stellen und gefrieren lassen.
2. Zum Herauslösen der fertigen Eiswürfel die Eiswürfelschale verwinden oder kurz unter fließendes Wasser halten.

Achtung! Eine eventuell angefrorene Eiswürfelschale keinesfalls mit spitzen oder scharfkantigen Gegenständen ablösen. Einen Löffelstiel oder dergleichen verwenden.

Abtauen

Der Kühlraum taut automatisch ab

Das Abtauen des Verdampfers in der Rückwand des Kühlraums erfolgt automatisch.

Das Tauwasser wird in der Ablaufrinne an der Rückwand des Kühlraumes aufgefangen, durch das Ablaufloch in die Auffangschale am Kompressor geleitet und dort verdunstet.

Das Tauwasser-Ablaufloch muss regelmäßig gereinigt werden (siehe Kapitel „Reinigung und Pflege“).

Gefrierfach abtauen

Während des Betriebs und beim Öffnen der Gefrierfach-Tür schlägt sich Feuchtigkeit im Gefrierfach als Reif nieder. Entfernen Sie diesen Reif von Zeit zu Zeit mit dem weichen Kunststoffschaber. Keinesfalls harte oder spitze Gegenstände dazu benutzen.

Abgetaut werden soll immer dann, wenn die Reifschicht eine Dicke von ca. 4 Millimeter erreicht hat; mindestens jedoch einmal im Jahr. Ein geeigneter Zeitpunkt zum Abtauen ist dann, wenn das Gerät leer oder nur wenig beladen ist.

Warnung!

• Keine elektrischen Heiz- oder Wärmegeräte und keine anderen mechanischen oder künstlichen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen.
• Keine Abtausprays verwenden, sie können gesundheitsschädlich sein und/oder kunststoffschädigende Stoffe enthalten.

Vorsicht! Berühren Sie Tiefkühlgut nicht mit nassen Händen. Die Hände könnten daran festfrieren.

1. Einige Stunden vor dem Abtauen den Temperaturregler auf Stellung 6 drehen, um eine Kältereserve im Tiefkühlgut zu schaffen.
2. Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken und abgedeckt an einem kühlen Ort lagern.

3. Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

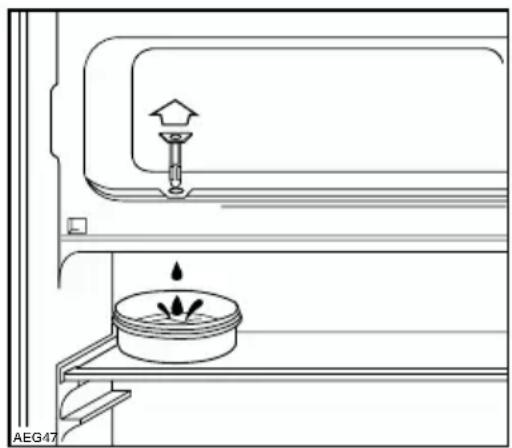

4. Verschlussstopfen aus dem Tauwasserablauf entfernen. Auffangschale unterstellen, um das Tauwasser aufzufangen. Achtung! Nach dem Abtauen den Verschlussstopfen wieder in den Tauwasserablauf einsetzen.

Tipp: Sie können den Abtauvorgang beschleunigen, indem Sie einen Topf mit heißem Wasser in das Gefrierfach stellen. Nehmen Sie außerdem abfallende Eisstücke schon vor dem völlige

1. Nach dem Abtauen, Gerät einschließlich Innenausstattung gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").

2. Lebensmittel einlagern und Gerät wieder in Betrieb nehmen.

Reinigung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

Warnung!

• Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. Stromschlaggefahr! Vor Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen, Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

Achtung!

• Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B.
• Saft von Zitronen- oder Apfelsinenschalen;
• Buttersäure;
• Reinigungsmittel, die Essigsäure enthalten.
  Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.

• Keine scheuernden Reinigungsmittel verwenden.

• Kühl- und Tiefkühlgut herausnehmen. Tiefkühlgut in mehrere Lagen Zeitungspapier einpacken. Alles abgedeckt an einem kühlen Ort lagen.

• Gefrierfach vor dem Reinigen abtauen (siehe Abschnitt "Abtauen").
• Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben.

• Anschließend mit klarem Wasser nachwischen und trockenreiben.

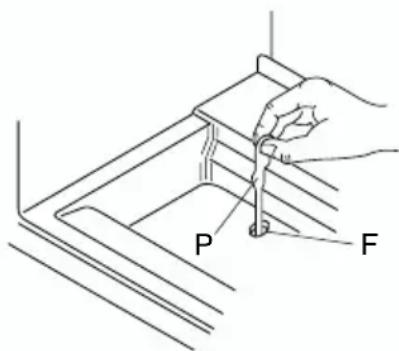

• Die Ablauföffnung der Tropfrinne (F) der Gemüseschale kontrollieren. Bei Verstopfung die Öffnung mit Hilfe des grünen Stöpsels (P) aus dem Geräte-Beipack frei machen.

• Nachdem alles trocken ist, Lebensmittel wieder einlagern und Gerät wieder in Betrieb nehmen.

P F

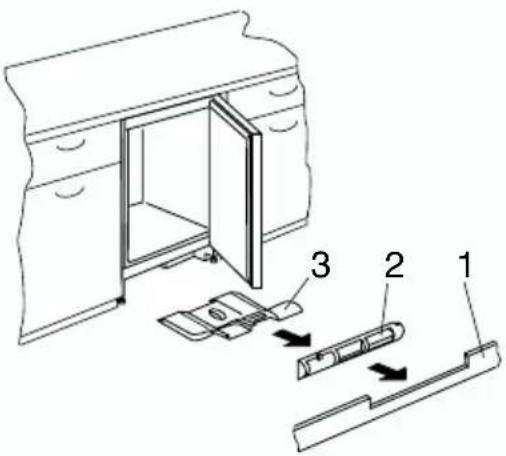

Der Aufbau des Gerätes erlaubt auch die Reinigung der Geräterückseite mit Hilfe eines Staubsaugers, um einen sicheren und stromsparenden Betrieb des Gerätes zu gewährleisten.

1. Nehmen Sie die Sockelblende (1) ab;
2. demontieren Sie die Belüftungsblende (2);
3. ziehen Sie vorsichtig die Verdunsterschale (3) heraus. Achten Sie darauf, dass sich darin Abtauwasser befinden kann.

Saugen Sie die Geräteunterseite und -rückseite ab, soweit zugänglich.

Vorsicht! Keine Geräteteile beschädigen!

Tipps zur Energie-Einsparung

• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
• Ausreichende Be- und Entlüftung des Gerätes gewährleisten. Lüftungsöffnungen niemals abdecken.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen.
• Tür nur so lange wie nötig geöffnet lassen.
  • Die Temperatur nicht kälter als nötig einstellen.
• Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tiefkühlgut wird so zur Kühlung im Kühlraum genutzt.

Was tun, wenn ...

Abhilfe bei Störungen

Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können. Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.

Warnung! Reparaturen am Kältegerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an Ihren Fachhändler oder an unseren Kundendienst.

Störung	Mögliche Ursache	Abhilfe
Gerät arbeitet nicht.	Gerät ist nicht eingeschaltet.	Gerät einschalten.
	Netzstecker ist nicht eingesteckt oder lose.	Netzstecker einstecken.
	Sicherung hat ausgelöst oder ist defekt.	Sicherung überprüfen, gegebenenfalls erneuern.
	Steckdose ist defekt.	Störungen am Stromnetz behebt Ihr Elektrofachmann.
Gerät kühlt zu stark.	Temperatur ist zu kalt eingestellt.	Temperaturregler vorübergehend auf wärmere Einstellung drehen.
Die Lebensmittel sind zu warm.	Temperatur ist nicht richtig eingestellt.	Bitte im Abschnitt "Inbetriebnahme" nachsehen.
	Tür war längere Zeit geöffnet.	Tür nur so lange wie nötig geöffnet lassen.
	Innerhalb der letzten 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.	Temperaturregler vorübergehend auf kältere Einstellung regeln.
	Das Gerät steht neben einer Wärmequelle.	Bitte im Abschnitt "Aufstellort" nachsehen.
Innenbeleuchtung funktioniert nicht.	Lampe ist defekt.	Bitte im Abschnitt "Lampe auswechseln" nachsehen.
Starke Reifbildung im Gerät, evtl. auch an der Türdichtung.	Türdichtung ist undicht (evtl. nach Türanschlagwechsel).	An den undichten Stellen Türdichtung vorsichtig mit einem Haartrockner erwärmen (nicht wärmer als ca. 50°C). Gleichzeitig die erwärmte Türdichtung von Hand so in Form ziehen, dass sie wieder einwandfrei anliegt.
Nach Änderung der Temperatureinstellung läuft der Kompressor nicht sofort an.	Dies ist normal, es liegt keine Störung vor.	Der Kompressor läuft nach einiger Zeit selbsttätig an.
Wasser am Kühlraumboden oder auf Abstellflächen.	Tauwasser-Ablaufloch ist verstopft.	Siehe Abschnitt "Reinigung und Pflege".

Lampe auswechseln

Warnung! Stromschlaggefahr! Vor dem Lampenwechsel Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Lampendaten: 220-240 V, max. 15 W, Fassung: E 14

1. Zum Abschalten des Gerätes Temperaturregler auf Stellung "O" drehen.

2. Netzstecker ziehen.

3. Zum Auswechseln der Lampe Befestigungsschraube herausdrehen.

4. Gemäß Abbildung auf die Lampenabdeckung drücken und diese nach hinten abschieben.

5. Defekte Lampe auswechseln.

6. Lampenabdeckung wieder einsetzen und Befestigungsschraube eindrehen.

7. Gerät wieder in Betrieb nehmen.

Folgende Geräusche sind charakterstisch für Kältegeräte:

• Klicken Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören.
• Summen Sobald der Kompressor arbeitet, können Sie ihn summen hören.
• Blubbern/Plätschern Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes oder plätscherndes Geräusch hören. Auch nach dem Abschalten des Kompressors ist dieses Geräusch noch kurze Zeit hörbar.

Bestimmungen, Normen, Richtlinien

Das Kältegerät ist für den Haushalt bestimmt und wurde unter Beachtung der für diese Geräte geltenden Normen hergestellt.

Bei der Fertigung wurden insbesondere die nach dem Gerätesicherheitsgesetz (GSG), der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) und den Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen Maßnahmen getroffen. Der Kältekreislauf wurde auf Dichtheit geprüft.

CE Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.2.1973 - Niederspannungsrichtlinie
• 89/336/EWG vom 3.5.1989
  (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie
• 94/2/EG vom 21. 01. 1994 - Richtlinie zur Energieettikettierung
• 96/57 EG vom 3. 9. 1996 - Anforderung im Hinblick auf die Energie-effizienz von elektrischen Haushaltskühl- und Gefriergeräten und entsprechenden Kombinationen.

Fachbegriffe

- Kältemittel

Flüssigkeiten, die zur Kälteerzeugung verwendet werden können, nennt man Kältemittel. Sie haben einen verhältnismäßig niedrigen Siedepunkt, so niedrig, dass die Wärme der im Kältegerät lagernden Lebensmittel das Kältemittel zum Sieden bzw. Verdampfen bringen kann.

- Kältemittelkreislauf

Geschlossenes Kreislaufsystem, in dem sich das Kältemittel befindet. Der Kältemittelkreislauf besteht im wesentlichen aus Verdampfer, Kompressor, Verflüssiger sowie aus Rohrleitungen.

- Verdampfer

Im Verdampfer verdampft das Kältemittel. Wie alle Flüssigkeiten benötigt Kältemittel zum Verdampfen Wärme. Diese Wärme wird dem Geräteinnenraum entzogen, der dadurch abkühlt. Deshalb ist der Verdampfer im Geräteinnenraum angeordnet oder unmittelbar hinter der Innenwand eingeschäumt und dadurch nicht sichtbar.

- Kompressor

Der Kompressor sieht aus wie eine kleine Tonne. Er wird von einem eingebauten Elektromotor angetrieben und ist hinten im Sockelbereich des Gerätes untergebracht. Aufgabe des Kompressors ist es, dampfförmiges Kältemittel aus dem Verdampfer abzuziehen, zu verdichten und zum Verflüssiger weiterzuleiten.

- Verflüssiger

Der Verflüssiger hat meist die Form eines Gitters. Im Verflüssiger wird das vom Kompressor verdichtete Kältemittel verflüssigt. Dabei wird Wärme frei, die über die Oberfläche des Verflüssigers an die Umgebungsluft abgegeben wird. Der Verflüssiger ist deshalb außen, meist an der Geräterückseite angebracht.

Für Deutschland: Sie können Ersatzteile, Zubehör und Pflegemittel online bestellen unter http://www.aeg-hausgeraete.de

Für Österreich: Sie können Ersatzteile, Zubehör und Pflegemittel für Ihr AEG Gerät über das Internet bestellen.

Ersatzteile Online finden Sie auf unsere Homepage:

http://www.aeg-hausgeraete.at unter der Rubrik "Service".

Chère Cliente, Cher Client

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubssager, Motorsagen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.

http://www.aeg.hausgeraete.de

© Copyright by AEG

Änderungen vorbehalten
