BEDIENUNGSANLEITUNG T43B30N2 NEFF

Wichtige Hinweise Sicherheitshinweis: Die Sicherheit beim Gebrauch des Gerä- tes ist nur gewährleistet, wenn der Einbau technisch korrekt und gemäß dieser Montageanleitung vorgenommen wurde. Für Schäden, die durch einen unsachgemäßen Einbau entstehen, haftet der Monteur. Elektrischer Anschluss: Er muss von einem konzessionierten Fachmann vorgenommen werden. Dabei gelten die Bestim- mungen der örtlichen Stromversorger. Anschlusstypen: Das Gerät gehört zur Schutzklasse I und darf nur in Kombination mit einem geerdeten Anschluss verwendet werden. Der Hersteller übernimmt keine Verantwortung für Betriebsstö- rungen oder mögliche Schäden die auf eine fehlerhafte elektri- sche Installation zurückzuführen sind. Einbau: Das Gerät muss fest angeschlossen werden und es müssen beim festen Anschluss gemäß den Montagevorschrif- ten Trennungsmöglichkeiten vorhanden sein. Einbau unter der Arbeitsplatte: Induktionskochfelder dürfen nur über Schubfächern, Backöfen mit Gebläse desselben Her- stellers oder Geschirrspülern desselben Herstellers eingebaut werden. Unter dem Kochfeld dürfen keine Kühlschränke, Back- öfen ohne Gebläse oder Waschmaschinen eingebaut werden. Netzkabel: Das Netzkabel nicht einklemmen oder über scharfe Kanten führen. Wenn sich unter dem Kochfeld ein Backofen befindet, das Kabel über die hinteren Kanten des Backofens bis zur Anschlussdose führen. Das Netzkabel muss so ange- bracht werden, dass heiße Teile des Kochfelds oder Backofens nicht berührt werden. Arbeitsplatte: Sie muss eben, horizontal und stabil sein. Die Anweisungen des Arbeitsplatten-Herstellers beachten. Garantie: Ein unsachgemäßer Einbau, Anschluss oder eine fehlerhafte Montage führen zum Verlust der Garantie. Hinweis: Jegliche Arbeiten am Geräteinneren, einschließlich dem Austausch des Netzkabels, müssen vom eigens dafür aus- gebildeten Kundendienst vorgenommen werden. Vorbereitung der Einbaumöbel, Abb. 1, 2, 3, 4 Einbaumöbel: Sie müssen bis mindestens 90 °C temperatur- beständig sein. Ausschnitt: Späne nach den Ausschnittarbeiten entfernen. Schnittflächen: Mit hitzebeständigem Material versiegeln. Einbau über einem Schubfach, Abbildung 2a Im Schubfach befindliche Metallgegenstände können durch den Rückstrom der Luft, bei der Belüftung des Kochfelds hohe Temperaturen erreichen. Daher wird empfohlen einen Zwi- schenboden einzubauen. Zwischenboden: Es kann eine Holzplatte verwendet werden (Abbildung 3) oder ein geeignetes Zubehörteil, das über unse- ren Technischen Kundendienst bezogen werden kann. Die Arti- kelnummer für dieses Zubehörteil lautet 686002. Arbeitsplatte: Sie muss mindestens 20 mm dick sein. Der Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Schubfachs muss 65 mm betra- gen. Montage über einem Backofen, Abbildung 2b Arbeitsplatte: Sie muss über folgende Mindestdicke verfügen: ■ 20 mm bei Einbau über einem Kompaktbackofen. ■ 30 mm bei Einbau über einem normalen Backofen. Bei Einbau über einem Kompaktbackofen muss ein Abstand von 60 mm zwischen dem oberen Teil des Backofens und dem oberen Teil der Arbeitsplatte eingehalten werden. Einbau über einem Geschirrspüler, Abbildung 2c Es muss ein Zubehörteil dazwischen eingebaut werden. Zube- hörteile erhalten Sie bei unserem Kundendienst. Die Artikel- nummer für dieses Zubehörteil lautet 686002. Arbeitsplatte: Sie muss mindestens 20 mm und darf höchstens 40 mm dick sein. Es muss folgender Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Geschirrspülers ein- gehalten werden: ■ 60 mm bei Einbau über einem Kompakt-Geschirrspüler. ■ 65 mm bei Einbau über einem normalen Geschirrspüler. Belüftung, Abbildung 4 Für die Belüftung des Kochfelds ist Folgendes notwendig: ■ Eine Öffnung im oberen Bereich der Möbelrückwand (Abbildung 4a). ■ Ein Abstand zwischen der Möbelrückwand und der Küchen- wand (Abbildung 4b).

Einbau des Geräts, Abb. 5/7 Das Kochfeld einsetzen, (Abb. 5). Das Gerät ans Stromnetz anschließen und auf ordnungsgemä- ßen Betrieb überprüfen. ■ Hinweise zur elektrischen Spannung finden Sie auf dem Typenschild. ■ Nur nach dem Anschlussplan anschließen (Abb. 7).

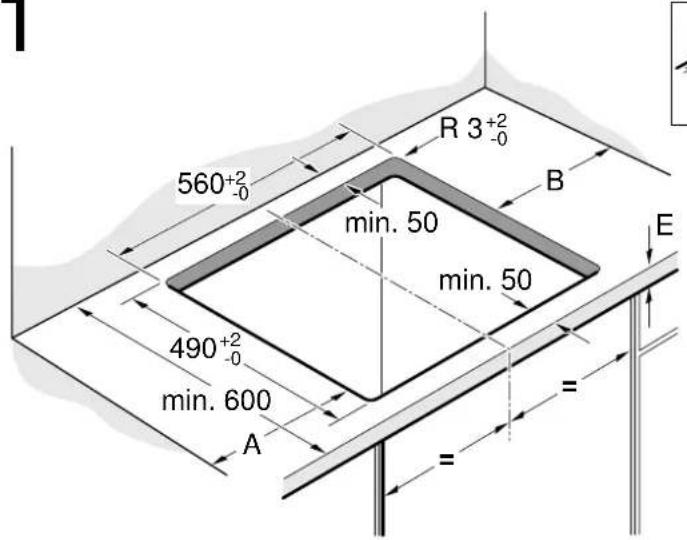

Das Kochfeld in den vorgesehenen Ausschnitt der Arbeits- platte mit einer Tiefe von 500 mm (Abb. 6) setzen

1. Mittelpunkt am Ausschnitt der Arbeitsplatte markieren.

2. Das Kochfeld einpassen.

3. Die Markierung am Rahmen des Kochfelds muss mit der

Markierung am Ausschnitt der Arbeitsplatte übereinstimmen.

4. Das Kochfeld einsetzen.

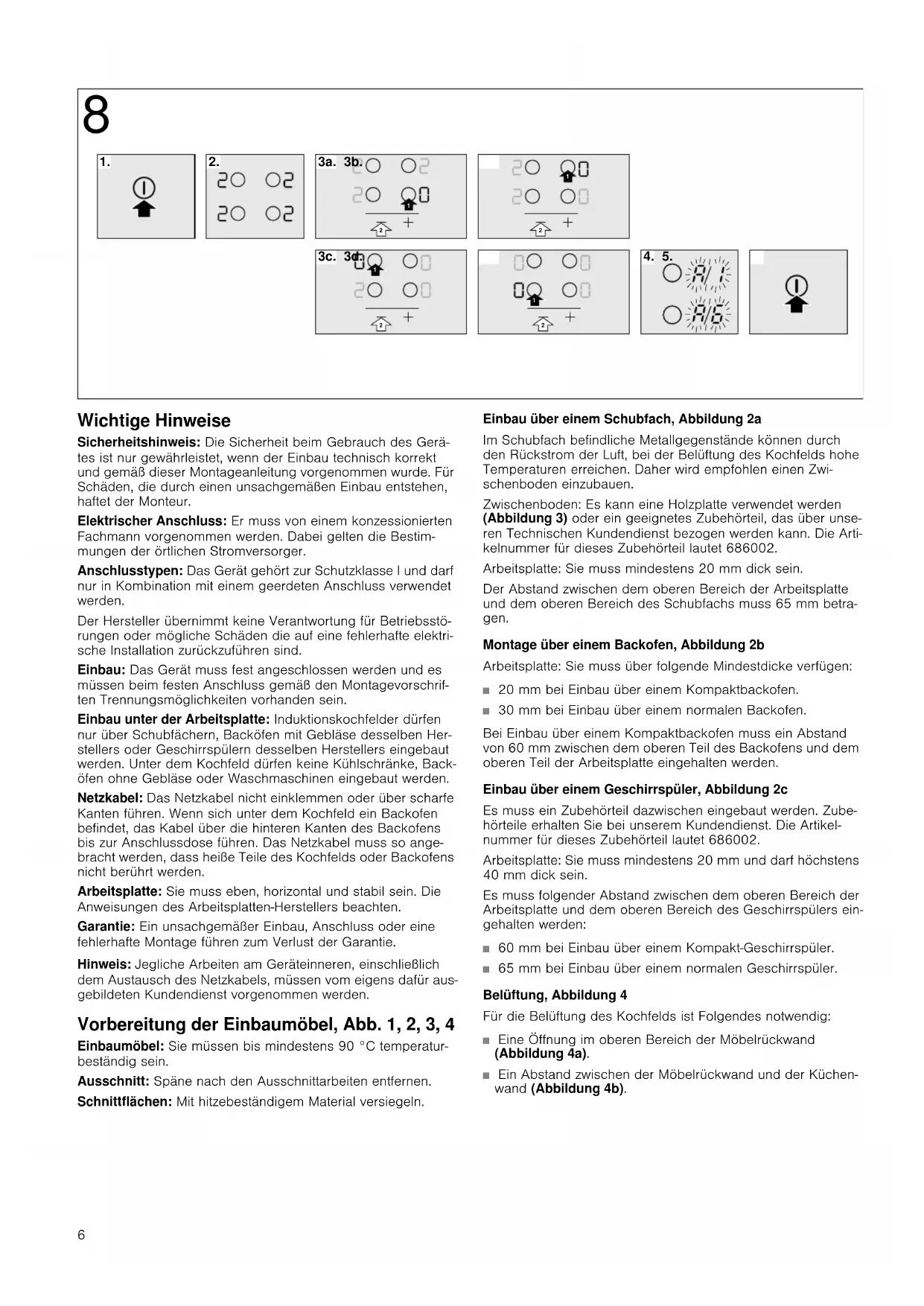

Änderung des Einschaltstroms 13 / 16 / 20 Ampere, Abbildung 8 Vor dem ersten Gebrauch bitte prüfen, ob der Einschaltstrom des Kochfeldes korrekt ist. Für eine Änderung des Einschaltstromes folgendermaßen vor- gehen:

1. Das Kochfeld mit dem Hauptschalter einschalten. Kein Koch-

geschirr auf die Kochstellen stellen.

2. In den folgenden 60 Sekunden alle Kochstellen je nach

benötigtem Einschaltstrom auf die gewünschte Kochstufe stellen, siehe Tabelle.

3. Alle Kochstellen, beginnend mit der Kochstelle rechts unten,

nacheinander entgegen dem Uhrzeigersinn ausschalten.

4. In der Anzeige der rechten Kochstellen wird der ausgewählte

Einschaltstrom angezeigt.

5. Kochfeld mit dem Hauptschalter ausschalten.

Der ausgewählte Einschaltstrom wurde korrekt gespeichert. Ausbau des Geräts Das Gerät vom Stromnetz trennen. Von unten gegen das Kochfeld drücken und das Kochfeld her- ausnehmen. Achtung! Schäden am Gerät! Versuchen Sie nicht, das Gerät durch Hebeln von oben zu entnehmen. Leistungsstufe Einschaltstrom in Ampere

13 A8 GEBRAUCHSANLEITUNG Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.neff-international.com und Online-Shop: www.neff-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienfragen wählen Sie unsere Info-Num- mer: (Mo-Fr: 8.00-18.00 Uhr erreichbar) Nur für Deutschland gültig. : Sicherheitshinweise Diese Anleitung sorgfältig lesen. Die Gebrauchs- und Montageanleitung sowie den Gerätepass für einen späteren Gebrauch oder für Nachbesitzer aufbewah- ren. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschlie- ßen. Den Schaden schriftlich festhalten und den Kundendienst rufen, sonst entfällt der Garantieanspruch. Der Einbau des Gerätes muss gemäß der beigefügten Montageanleitung erfolgen. Dieses Gerät ist nur für den privaten Haus- halt und das häusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Das Gerät wäh- rend des Betriebes beaufsichtigen. Das Gerät nur in geschlossenen Räumen ver- wenden. Benutzen Sie keine Kochfeld-Abdeckungen. Sie können zu Unfällen führen, z.B. durch Überhitzung, Entzündung oder zersprin- gende Materialien. Benutzen Sie keine ungeeigneten Schutz- vorrichtungen oder Kinderschutzgitter. Sie können zu Unfällen führen. Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und sie die daraus resultieren- den Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. Falls Sie einen Herzschrittmacher oder eine andere elektronische Körperhilfe tragen, seien Sie vorsichtig wenn Sie sich vor einem eingeschalteten Induktionskochfeld befinden. Informieren Sie sich bei Ihrem Arzt oder dem Hersteller des medizinischen Gerätes hinsichtlich Konformität oder einer möglichen Unverträglichkeit. Brandgefahr!

Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt las- sen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsich- tig mit Deckel, Löschdecke oder Ähnli- chem ersticken. Brandgefahr!

Die Kochstellen werden sehr heiß. Nie brennbare Gegenstände auf das Koch- feld legen. Keine Gegenstände auf dem Kochfeld lagern. Brandgefahr!

Das Gerät wird heiß. Nie brennbare Gegenstände oder Spraydosen in Schub- laden direkt unter dem Kochfeld aufbe- wahren. Brandgefahr!

Das Kochfeld schaltet sich von selbst ab und lässt sich nicht mehr bedienen. Es kann sich später unbeabsichtigt einschal- ten. Sicherung im Sicherungskasten aus- schalten. Kundendienst rufen.9 Verbrennungsgefahr!

Die Kochstellen und deren Umgebung, insbesondere ein eventuell vorhandener Kochfeldrahmen, werden sehr heiß. Die heißen Flächen nie berühren. Kinder fern- halten. Verbrennungsgefahr!

Die Kochstelle heizt, aber die Anzeige funktioniert nicht. Sicherung im Siche- rungskasten ausschalten. Kundendienst rufen. Verbrennungsgefahr!

Gegenstände aus Metall werden auf dem Kochfeld sehr schnell heiß. Nie Gegen- stände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel auf dem Koch- feld ablegen. Brandgefahr!

Nach jedem Gebrauch das Kochfeld mit dem Hauptschalter ausschalten. Nicht warten, bis sich das Kochfeld automatisch ausschaltet, weil sich keine Töpfe und Pfannen mehr darauf befinden. Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefähr- lich. Nur ein von uns geschulter Kunden- dienst-Techniker darf Reparaturen durchführen und beschädigte Anschluss- leitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kun- dendienst rufen. Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hoch- druckreiniger oder Dampfreiniger verwen- den. Stromschlaggefahr!

Ein defektes Gerät kann einen Strom- schlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten aus- schalten. Kundendienst rufen. Stromschlaggefahr!

Sprünge oder Brüche in der Glaskeramik können Stromschläge verursachen. Siche- rung im Sicherungskasten ausschalten. Kundendienst rufen. Beschädigungsgefahr! Das Kochfeld ist an der Unterseite mit einem Gebläse ausgestattet. Befindet sich unter dem Kochfeld eine Schublade, dürfen in dieser keine kleinen Gegenstände oder Papier aufbewahrt werden. Sie könnten auf- gesaugt werden und das Gebläse beschä- digen oder die Kühlung beeinträchtigen. Zwischen dem Inhalt der Schublade und dem Gebläseeingang muss ein Mindestab- stand von 2 cm vorhanden sein. Verletzungsgefahr!

Beim Garen im Wasserbad können Koch- feld und Kochgefäß durch Überhitzung zerspringen. Das Kochgefäß im Wasser- bad darf den Boden des mit Wasser gefüllten Topfes nicht direkt berühren. Nur hitzebeständiges Kochgeschirr verwen- den. Verletzungsgefahr!

Kochtöpfe können durch Flüssigkeit zwi- schen Topfboden und Kochstelle plötzlich in die Höhe springen. Kochstelle und Topf- boden immer trocken halten. Ursachen für Schäden Achtung! ■ Raue Topf- und Pfannenböden verkratzen das Kochfeld. ■ Niemals leere Kochgefäße auf das Kochfeld stellen. Das könnte zu Schäden führen. ■ Keine heißen Töpfe oder Pfannen auf das Bedienfeld, die Anzeigen oder den Kochfeldrahmen stellen. Das könnte zu Schäden führen. ■ Wenn harte und spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen. ■ Alufolie und Kunststoffgefäße schmelzen auf heißen Kochstel- len. Der Gebrauch von Herdschutzfolie auf dem Kochfeld wird nicht empfohlen. Übersicht In der folgenden Tabelle sind die häufigsten Schäden aufge- führt: Schaden Ursache Maßnahme Flecken Übergelaufene Speisen Übergelaufene Speisen sofort mit einem Glasschaber entfernen. Ungeeignete Reinigungsmittel Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind. Kratzer Salz, Zucker und Sand Das Kochfeld nicht als Arbeits- oder Abstellfläche benutzen. Raue Böden zerkratzen die Glaskeramik Kochgeschirr überprüfen. Verfärbungen Ungeeignete Reinigungsmittel Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind. Abrieb durch Topfböden Töpfe und Pfannen anheben, um sie zu verschieben. Ausmuschelung Zucker und stark zuckerhaltige Speisen Übergelaufene Speisen sofort mit einem Glasschaber entfernen.10 Umweltschutz Umweltgerecht entsorgen Entsorgen Sie die Verpackung umweltgerecht. Tipps zum Energiesparen ■ Schließen Sie Töpfe immer mit einem passenden Deckel. Kochen ohne Deckel verbraucht erheblich mehr Energie. Benutzen Sie einen Glasdeckel, um in den Topf sehen zu können, ohne den Deckel anheben zu müssen. ■ Benutzen Sie Töpfe und Pfannen mit ebenen Böden. Unebene Böden erhöhen den Energieverbrauch. ■ Der Durchmesser von Topf- und Pfannenboden soll mit der Größe der Kochstelle übereinstimmen. Beachten Sie: Geschirr-Hersteller geben oft den oberen Topfdurchmesser an, der meistens größer ist als der Durchmesser des Topfbo- dens. ■ Verwenden Sie für kleine Mengen einen kleinen Topf. Ein gro- ßer, nur wenig gefüllter Topf benötigt viel Energie. ■ Garen Sie mit wenig Wasser. Das spart Energie. Bei Gemüse bleiben Vitamine und Mineralstoffe erhalten. ■ Schalten Sie rechtzeitig auf eine niedrigere Kochstufe zurück. So sparen Sie Energie. Induktionskochen Vorteile beim Induktionskochen Beim Kochen mit Induktion wird die Wärme direkt im Topfbo- den erzeugt. Das bringt viele Vorteile für Sie: ■ Zeitersparnis beim Kochen und Braten. Das Kochgeschirr wird direkt erwärmt. ■ Weniger Energie wird verbraucht. ■ Einfache Pflege und Reinigung. Übergelaufene Speisen bren- nen nicht so schnell an. ■ Kontrollierte Wärmezufuhr und Sicherheit. Die Kochstelle reagiert sofort auf jede Leistungsänderung. Die Wärme kann so genau dosiert werden. Wenn Sie das Kochgeschirr von der Kochstelle nehmen, wird die Wärmezufuhr sofort unter- brochen, auch wenn die Kochstelle noch eingeschaltet ist. Kochgeschirr Für Induktionsherde ist nur ferromagnetisches Kochgeschirr aus folgenden Materialien geeignet: ■ emaillierter Stahl ■ Gusseisen ■ induktionsfähiges Geschirr aus Edelstahl. Um festzustellen, ob das Kochgeschirr geeignet ist, prüfen Sie, ob der Topf- oder Pfannenboden einen Magneten anzieht. Es gibt andere induktionsfähige Töpfe und Pfannen, deren Boden nicht komplett ferromagnetisch ist. Ungeeignetes Kochgeschirr Verwenden Sie keinesfalls Adapterplatten für Induktion oder Kochgeschirr aus: ■ herkömmlichem Edelstahl ■ Glas ■ Ton ■ Kupfer ■ Aluminium Beschaffenheit des Geschirrbodens Die Beschaffenheit des Geschirrbodens kann das Kochergeb- nis beeinflussen. Das Material des Geschirrbodens soll die Hitze gleichmäßig verteilen. Gut geeignet ist z.B. ein Sandwich- boden aus Edelstahl. Dieses Gerät ist entsprechend der europäischen Richt- linie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Ist der Boden des Kochgeschirrs nicht komplett ferromagnetisch, wird nur die magnetisierbare Flä- che heiß. Dadurch kann es sein, dass die Wärme nicht gleichmä- ßig verteilt wird. Besteht der Boden des Kochge- schirrs unter anderem aus Alumi- nium, ist die ferromagnetische Fläche ebenfalls verringert. Es kann sein, dass dieses Kochge- schirr nicht richtig warm oder eventuell gar nicht erkannt wird. Um gute Garergebnisse zu erzie- len, empfehlen wir, dass der Durchmesser der ferromagneti- schen Fläche des Kochgeschirrs mit der Größe der Kochstelle übereinstimmt. Falls ein Topf oder eine Pfanne auf einer Koch- stelle nicht erkannt wird, versu- chen Sie es auf einer im Durchmesser kleineren Koch- stelle noch einmal.11 Kein Kochgeschirr auf der Kochstelle oder Kochgeschirr in ungeeigneter Größe Wird kein Kochgeschirr auf die ausgewählte Kochstelle gestellt oder ist das Geschirr nicht in der passenden Größe oder aus ungeeignetem Material blinkt die angezeigte Kochstufe. Stellen Sie ein geeignetes Kochgeschirr auf die Kochstelle. Die Koch- stufenanzeige hört auf zu blinken. Andernfalls schaltet sich die Kochstelle nach 90 Sekunden automatisch aus. Leeres Kochgeschirr oder Kochgeschirr mit dünnem Boden Heizen Sie keine leeren Töpfe oder Pfannen auf und verwenden Sie kein Kochgeschirr mit dünnem Boden. Das Geschirr kann sich sehr schnell erhitzen, so dass die Sicherheitsabschaltung nicht rechtzeitig aktiviert wird. Der Geschirrboden kann schmel- zen und die Glaskeramik beschädigen. Berühren Sie auf keinen Fall das heiße Kochgeschirr. Schalten Sie die Kochstelle aus. Wenn das Kochfeld nach dem Abkühlen nicht mehr funktio- niert, rufen Sie den Kundendienst. Topferkennung Jede Kochstelle hat für die Topferkennung eine Untergrenze, die vom Material des Kochgeschirrs abhängt. Verwenden Sie immer die Kochstelle, die dem Topfdurchmesser am besten entspricht. Das Gerät kennen lernen Auf Seite 2 finden Sie Informationen über Maße und Leistungen der Kochstellen. Bedienfeld Bedienflächen Wenn Sie ein Symbol berühren, wird die dazugehörige Funktion aktiviert. Hinweis: Halten Sie die Bedienflächen immer trocken. Feuch- tigkeit beeinträchtigt die Funktion. Die Kochstellen Restwärmeanzeige Das Kochfeld hat für jede Kochstelle eine Restwärmeanzeige, die auf heiße oder warme Kochstellen hinweist. Berühren Sie die Kochstelle nicht, solange die Restwärme mit œ oder • angezeigt wird. Auch wenn das gesamte Kochfeld bereits ausgeschaltet wurde, leuchtet die Anzeige, solange noch eine Kochstelle warm ist. Wenn Sie das Geschirr von der Kochstelle nehmen ohne diese auszuschalten, erscheinen abwechselnd œ oder • und die ein- gestellte Kochstufe in der Anzeige. Schalten Sie die Kochstelle aus oder stellen Sie erneut ein Geschirr auf die Kochstelle. Bedienflächen

Kochstelle auswählen A/@ Einstellfelder

Kindersicherung Anzeigen

Betriebszustand ‚-Š Kochstufen

Einfache Kochstelle Kochgeschirr in geeigneter Größe verwenden. Nur für das Induktionskochen geeignetes Kochgeschirr verwenden, siehe Abschnitt "Kochgeschirr".12 Kochfeld einstellen In diesem Kapitel erfahren Sie, wie Sie das Kochfeld einschal- ten und die Kochstellen einstellen. In der Tabelle finden sie Kochstufen und Garzeiten für verschiedene Gerichte. Das Kochfeld ein- und ausschalten Mit dem Hauptschalter schalten Sie das Kochfeld ein und aus. Einschalten: Das Symbol # berühren. Es ertönt ein Signal. Die Anzeige über dem Hauptschalter leuchtet und in der Kochstu- fen-Anzeige erscheint eine ‹. Das Kochfeld ist betriebsbereit. Ausschalten: Das Symbol # berühren, bis die Anzeigen erlö- schen. Alle Kochstellen sind ausgeschaltet. Die Restwärmean- zeige leuchtet, bis alle Kochstellen ausreichend abgekühlt sind. Hinweise ■ Das Kochfeld schaltet sich automatisch aus, wenn alle Koch- stellen mehr als 20 Sekunden abgeschaltet sind. ■ Die ausgewählten Einstellungen bleiben nach dem Ausschal- ten des Kochfelds noch bis zu 4 Sekunden lang gespeichert. Wird das Kochfeld in dieser Zeit erneut eingeschaltet, gelten die vorherigen Einstellungen. Die Kochstelle einstellen Die Kochstufe stellen Sie mit den Symbolen + und - ein. Kochstufe 1 = niedrigste Leistung. Kochstufe 9 = höchste Leistung. Jede Kochstufe verfügt über eine Zwischenstufe. Diese ist mit einem Punkt gekennzeichnet. Kochstufe auswählen Das Kochfeld muss eingeschaltet sein.

1. Das Symbol $ der gewünschten Kochstelle berühren.

2. In den nächsten 10 Sekunden das Symbol + oder - berühren.

Die Grundeinstellung wird angezeigt: Symbol + Kochstufe 9 Symbol - Kochstufe 4 Die Kochstufe ist eingestellt. Kochstufe ändern Kochstelle auswählen und das Symbol + oder - berühren, bis die gewünschte Kochstufe erscheint. Kochstelle ausschalten Kochstelle auswählen und anschließend das Symbol + oder - berühren, bis die ‹ erscheint. Die Kochstelle schaltet aus und die Restwärmeanzeige erscheint. Hinweise ■ Wenn kein Kochgeschirr auf der Induktionskochstelle steht, blinkt die Kochstufen-Anzeige. Nach einiger Zeit schaltet sich die Kochstelle aus. ■ Steht vor dem Einschalten des Kochfeldes ein Kochgeschirr auf der Kochstelle, wird dieses spätestens 20 Sekunden nach dem Berühren des Hauptschalters erkannt und die Kochstelle wird automatisch ausgewählt. Stellen Sie in den nächsten 20 Sekunden die Kochstufe ein. Andernfalls schal- tet sich die Kochstelle wieder aus. Auch wenn mehrere Töpfe oder Pfannen beim Einschalten auf dem Kochfeld stehen, wird nur ein Geschirr erkannt. Kochtabelle In folgender Tabelle sind einige Beispiele aufgeführt. Zum Ankochen die Kochstufe 9 auswählen. Dickflüssige Speisen gelegentlich umrühren.

Kochstufe Schmelzen Schokolade, Schokoladenguss 1-1. Butter, Honig, Gelatine 1-2 Erwärmen und Warmhalten Eintopf (z. B. Linsen) 1-2 Milch** 1.-2. In Wasser gegarte Würste** 3-4 Auftauen und Erwärmen Tiefgekühlter Spinat 3-4 Tiefgekühltes Gulasch 3-4

• Kochen ohne Deckel ** ohne Deckel *** Häufig wenden13 Kindersicherung Mit der Kindersicherung können Sie verhindern, dass Kinder das Kochfeld einschalten. Kindersicherung ein- und ausschalten Das Kochfeld muss ausgeschaltet sein. Einschalten: Das Symbol ‚ etwa 4 Sekunden lang berühren. Die Anzeige neben dem Symbol ‚ leuchtet 10 Sekunden lang auf. Das Kochfeld ist gesperrt. Ausschalten: Das Symbol ‚ etwa 4 Sekunden lang berühren. Die Sperre ist deaktiviert. Automatische Kindersicherung Diese Funktion aktiviert die Kindersicherung automatisch nach jedem Ausschalten des Kochfelds. Ein- und ausschalten Im Kapitel Grundeinstellungen finden Sie Informationen zur Aktivierung der automatischen Kindersicherung. Garziehen, Köcheln Kartoffelklöße* 4.-5. Fisch* 4-5 Weiße Saucen, z. B. Béchamel 1-2 Aufgeschlagene Saucen, z. B. Bernaise, Hollandaise 3-4 Kochen, Dämpfen, Dünsten Reis (mit doppelter Wassermenge) 2-3 Milchreis 1.-2. Kartoffeln 4-5 Nudeln* 6-7 Eintopf, Suppen 3.-4. Gemüse 2.-3. Tiefgekühltes Gemüse 3.-4. Eintopf mit dem Schnellkochtopf 4.-5. Schmoren Rouladen 4-5 Schmorbraten 4-5 Gulasch 3.-4. Schmoren / Braten mit wenig Öl** Filet, Kotelett (natur oder paniert) 6-7 Steak (3 cm dick) 7-8 Hähnchenbrust (2 cm dick)*** 5-6 Hamburger, Frikadellen (3 cm dick)*** 4.-5. Fisch und Fischfilet, natur 5-6 Fisch und Fischfilet, paniert 6-7 Krabben und Garnelen 7-8 Tiefkühlgerichte, z. B. Pfannengerichte 6-7 Pfannkuchen 6-7 Omelett 3.-4. Frittieren** (150-200 g pro Portion in 1-2 l Öl) Tiefkühlprodukte, z. B. Pommes frites, Chicken-Nuggets 8-9 Kroketten, tiefgekühlt 7-8 Fleisch, z. B. Hühnerteile 6-7 Fisch, Gemüse oder Pilze paniert oder im Bierteig, z. B. Champignons 6-7 Konditoreiware, z. B. Windbeutel, Früchte im Bierteig 4-5 Kochstufe

• Kochen ohne Deckel ** ohne Deckel *** Häufig wenden14 Powerboost-Funktion Mit der Powerboost-Funktion können Sie größere Mengen Was- ser noch schneller erhitzen als mit Kochstufe

Alle Kochstellen verfügen über diese Funktion. Einschalten Das Kochfeld muss eingeschaltet sein, jedoch darf keine Koch- stelle in Betrieb sein.

1. Eine Kochstelle auswählen.2. Das Symbol › berühren.

Die Anzeige › leuchtet. Die Funktion ist aktiviert. Hinweis: Wird eine Kochstelle eingeschaltet, obwohl bereits die Powerboost-Funktion aktiv ist, blinken in der Kochstu- fen-Anzeige die Symbole › und Š auf. Anschließend wird auto- matisch die Kochstufe Š eingestellt. Die Powerboost-Funktion ist deaktiviert. Ausschalten

1. Eine Kochstelle auswählen.2. Das Symbol › berühren.

Die Anzeige › erlischt und die Kochstelle kehrt zur Kochstufe Š zurück. Die Powerboost-Funktion ist deaktiviert. Hinweis: Unter bestimmten Umständen kann es vorkommen, dass sich die Powerboost-Funktion automatisch abschaltet, um die elektronischen Komponenten im Inneren des Kochfeldes zu schützen. Timer Den Timer können Sie auf zwei Arten nutzen: ■ zum automatischen Ausschalten einer Kochstelle■ als Küchenwecker. Eine Kochstelle soll automatisch ausschalten Geben Sie für Ihr Gericht eine Garzeit ein. Die Kochstelle schal- tet nach Ablauf der ausgewählten Zeit automatisch aus. Die Garzeit einstellen Das Kochfeld muss eingeschaltet sein.

1. Die Kochstelle auswählen und die Kochstufe einstellen. 2. Das Symbol 3 berühren. Neben dem Kochstellensymbol

leuchtet Ú. In der Timer-Anzeige erscheint ‹‹.

3. Symbol + oder - berühren. Die Grundeinstellung wird ange-

zeigt: Symbol +: 30 Minuten Symbol -: 10 Minuten

4. Symbol + oder - berühren, bis die gewünschte Garzeit

erscheint. Nach wenigen Sekunden beginnt die Garzeit abzulaufen. Hinweis: Für alle Kochstellen kann automatisch dieselbe Gar- zeit programmiert werden. Die programmierte Zeit läuft für jede einzelne Kochstelle unabhängig ab. Im Kapitel Grundeinstellungen finden Sie Informationen zur automatischen Programmierung der Garzeit. Zeit ändern oder löschen Die Kochstelle auswählen. Das Symbol 3 berühren und die Garzeit mit dem Symbol + oder - ändern oder auf ‹‹ stellen. Nach Ablauf der Zeit Die Kochstelle schaltet sich aus. Ein Signal ertönt. In der Timer-Anzeige erscheint 10 Sekunden lang ‹‹. Die Anzeige Ú der Kochstelle leuchtet auf. Das Symbol 3 berühren, die Anzeigen erlöschen und das akustische Signal verstummt. Hinweise ■ Wenn für mehrere Kochstellen eine Garzeit eingegeben wurde, erscheint in der Timer-Anzeige immer die Garzeit der ausgewählten Kochstelle. ■ Es können Garzeiten bis zu 99 Minuten eingestellt werden. Küchenwecker Mit dem Wecker können Sie eine Zeit bis 99 Minuten einstellen. Er ist unabhängig von allen anderen Einstellungen. Diese Funk- tion dient nicht dem automatischen Ausschalten einer Koch- stelle. Wecker einstellen

1. Der Wecker kann auf zwei Arten ausgewählt werden:■ Wenn bereits eine Kochstelle ausgewählt wurde: Zweimal

das Symbol 3 berühren. ■ Wenn keine Kochstelle ausgewählt wurde: Das Symbol 3 berühren. Die Anzeige Ú neben dem Symbol W leuchtet. In der Timer-Anzeige erscheint

2. Das Symbol + oder - berühren. Die Grundeinstellung wird

angezeigt. Symbol +: 10 Minuten Symbol -: 05 Minuten

3. Die gewünschte Zeit mit dem Symbol + oder - einstellen.

Nach einigen Sekunden beginnt die Zeit abzulaufen. Zeit ändern oder löschen Das Symbol 3 so oft berühren, bis die Anzeige Ú neben dem Symbol W aufleuchtet. Die Zeit mit dem Symbol + oder - ändern oder auf ‹‹ stellen. Nach Ablauf der Zeit Ein Signal ertönt. In der Timer-Anzeige erscheint ‹‹. Nach 10 Sekunden schalten sich die Anzeigen aus. Durch Berühren des Symbols 3 schalten sich die Anzeigen vorzeitig aus und das Signal verstummt.

Sicherheitsabschaltung Wenn die Kochstelle längere Zeit in Betrieb ist, ohne dass Ein- stellungen verändert werden, wird die Sicherheitsabschaltung aktiviert. Die Kochstelle heizt nicht mehr. In der Kochstufen-Anzeige blin- ken abwechselnd ”, ‰ und die Restwärmeanzeige œ/•. Durch Berühren einer beliebigen Bedienfläche erlischt die Anzeige. Die Kochstelle kann neu eingestellt werden. Wann die Abschaltung aktiv wird (nach 1-10 Stunden), richtet sich nach der eingestellten Kochstufe. Grundeinstellungen Das Gerät bietet verschiedene Grundeinstellungen. Diese Ein- stellungen können Sie an Ihre Bedürfnisse anpassen. Anzeige Funktion

Automatische Kindersicherung ‹ AUS.* ‚ EIN.

Signaltöne ‹ Bestätigungssignal und Fehlersignal sind ausgeschaltet. ‚ Nur das Fehlersignal ist eingeschaltet. ƒ Nur das Bestätigungssignal ist eingeschaltet. „ Alle Signaltöne sind eingeschaltet.*

Automatische Programmierung der Garzeit ‹ AUS.* ‚-ŠŠ Zeit bis zur automatischen Abschaltung.

Dauer des Timer-Ende-Signaltons ‚ 10 Sekunden*. ƒ 30 Sekunden. „ 1 Minute.

Š oder Š. = höchste Leistung des Kochfelds.**

Auswahlzeit der Kochstelle ‹ Uneingeschränkt: Die zuletzt gewählte Kochstelle bleibt ausgewählt.* ‚ Eingeschränkt: Die Kochstelle bleibt nur für 10 Sekunden ausgewählt.

Zu den Grundeinstellungen zurückkehren ‹ Persönliche Einstellungen.* ‚ Zu den Werkseinstellungen zurückkehren. *Werkseinstellung **Die maximale Leistung des Kochfelds ist abhängig vom Einschaltstrom, der bei der Installation festgelegt wurde. Damit dieser Maximalwert nicht überschritten wird, verfügt das Kochfeld über mehrere Komponenten, die die Leistung automatisch verwalten und je nach Anforderung auf die eingeschalteten Kochstellen verteilen.16 Zugang zu den Grundeinstellungen Das Kochfeld muss ausgeschaltet sein.

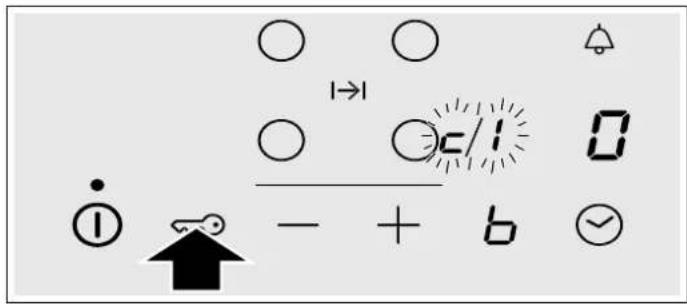

1. Das Kochfeld mit dem Hauptschalter einschalten.

2. In den folgenden 10 Sekunden das Symbol ‚ 4 Sekunden

lang berühren. In den Anzeigen leuchten ™ und ‚ nacheinander auf, und die ‹ als vorher festgelegte Einstellung.

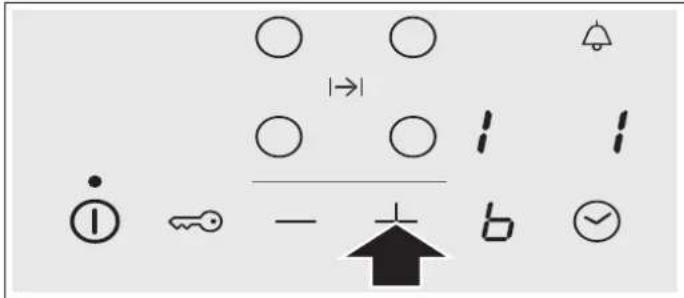

3. Das Symbol ‚ so oft berühren, bis in der Kochstu-

fen-Anzeige die gewünschte Funktion erscheint.

4. Anschließend mit dem Symbol + oder - die gewünschte Ein-

5. Symbol 0 4 Sekunden lang berühren.

Die Einstellungen sind gespeichert. Grundeinstellungen verlassen Kochfeld mit dem Hauptschalter ausschalten. Reinigung und Pflege Die Tipps und Hinweise in diesem Kapitel helfen Ihnen dabei Ihr Kochfeld optimal zu pflegen. Kochfeld Reinigung Reinigen Sie das Kochfeld nach jedem Kochen. Dadurch wird verhindert, dass Kochreste festbrennen. Reinigen Sie das Kochfeld erst, wenn es genügend abgekühlt ist. Verwenden Sie nur Reinigungsmittel, die für Glaskeramik-Koch- felder geeignet sind. Beachten Sie die Anweisungen auf der Verpackung. Benutzen Sie keinesfalls: ■ Spülmittelkonzentrat■ Geschirrspülmittel■ Scheuermittel ■ ätzende Mittel wie Backofenspray oder Fleckenentferner■ Scheuerschwämme ■ Hochdruck oder Dampfreiniger Die beste Art Schmutz zu entfernen ist der Einsatz eines Glas- schabers. Beachten Sie die Anweisungen des Herstellers. Geeignete Glasschaber können Sie über den Kundendienst oder in unserem Online-Shop bestellen. Kochfeldrahmen So können Sie Schäden am Kochfeldrahmen vermeiden: ■ nur warme Seifenlauge verwenden■ keine scharfen oder scheuernden Produkte verwenden■ keinen Glasschaber verwenden17 Betriebsstörungen beheben Oft liegt es nur an einer Kleinigkeit, wenn eine Störung auftritt. Bevor Sie den Kundendienst rufen, beachten Sie zuerst fol- gende Ratschläge und Hinweise. Normale Geräusche bei Betrieb des Geräts Die Technologie der Induktionskochfelder basiert auf der Ent- stehung elektromagnetischer Felder, durch welche die Wärme direkt am Boden des Kochgeschirrs entsteht. Abhängig von der Beschaffenheit des Kochgeschirrs können Geräusche oder Schwingungen entstehen, die nachfolgend beschrieben wer- den: Ein tiefes Summen wie bei einem Transformator Dieses Geräusch entsteht beim Kochen mit einer hohen Koch- stufe. Ursache ist die Energiemenge, die vom Kochfeld auf das Kochgeschirr übertragen wird. Das Geräusch verschwindet oder wird leiser, wenn die Kochstufe verringert wird. Ein tiefes Pfeifen Dieses Geräusch entsteht bei einem leeren Kochgeschirr. Das Geräusch verschwindet, wenn Wasser oder Speisen in das Kochgeschirr gegeben werden. Knistern Das Geräusch entsteht bei Kochgeschirr aus verschiedenen übereinanderliegenden Materialien. Es tritt auf, weil die Verbin- dungsflächen der verschiedenen Materialschichten vibrieren. Das Geräusch entsteht am Kochgeschirr und kann je nach Menge und Zubereitungsart der Speisen variieren. Hohe Pfeiftöne Die Geräusche entstehen besonders bei Kochgeschirr mit Schichten aus verschiedenen Materialien, sobald diese auf der höchsten Heizstufe und gleichzeitig auf zwei verschiedenen Kochstellen benutzt werden. Diese Pfeiftöne verschwinden bei Verringerung der Kochstufe ganz oder werden schwächer. Geräusche des Gebläses Für einen korrekten Betrieb des elektronischen Systems ist eine Regulierung der Temperatur des Kochfelds erforderlich. Dafür ist das Kochfeld mit einem Lüfter ausgestattet, der sich ein- schaltet, wenn die festgestellte Temperatur zu hoch ist. Das Gebläse kann auch bei ausgeschaltetem Gerät weiterlaufen, wenn die gemessene Temperatur nach dem Ausschalten des Kochfelds noch immer zu heiß ist. Gleichmäßige Geräusche, wie bei einem Uhrzeiger. Dieses Geräusch tritt nur auf, wenn 3 oder mehr Kochstellen verwendet werden und verschwindet bzw. reduziert sich, wenn eine der Kochstellen ausgeschaltet wird. Die beschriebenen Geräusche sind normaler Bestandteil der Induktionstechnologie und nicht als Mängel anzusehen. Anzeige Störung Maßnahme Keine Die Stromzufuhr wurde unterbrochen. Überprüfen Sie mithilfe anderer Elektrogeräte, ob die Stromversorgung unterbrochen wurde. Der Anschluss des Geräts wurde nicht nach Anschlussplan vorgenommen. Überprüfen Sie, ob das Gerät nach Anschlussplan angeschlossen wurde. Störung im elektronischen System. Falls die vorherigen Maßnahmen die Störung nicht beheben, rufen Sie den Kundendienst. Die Anzeigen blinken Das Bedienfeld ist feucht oder es liegt ein Gegenstand darauf. Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand. In den Kochstufen-Anzei- gen blinkt - Es gab eine Störung im elektronischen Sys- tem. Decken Sie zum Quittieren der Störung das Bedienfeld kurz mit der Hand ab. “§ + Zahl / š + Zahl / ¡ + Zahl Störung im elektronischen System. Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schließen Sie es erneut an.* ”‹ / ”Š Es ist ein interner Betriebsfehler aufgetreten. Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schließen Sie es erneut an.*

Das elektronische System wurde überhitzt und hat die betreffende Kochstelle abgeschal- tet. Warten Sie, bis das elektronische System genügend abgekühlt ist. Berühren Sie anschließend eine belie- bige Bedienfläche auf dem Kochfeld. *

Das elektronische System wurde überhitzt und hat alle Kochstellen ausgeschaltet. ”† + Kochstufe und Warn- ton Es befindet sich ein heißes Kochgeschirr im Bereich des Bedienfeldes. Das elektronische System könnte überhitzen. Entfernen Sie das Kochgeschirr. Die Störungsanzeige schaltet sich wenig später aus. Sie können weiterko- chen. ”† und Warnton Es befindet sich ein heißes Kochgeschirr im Bereich des Bedienfeldes. Die Kochstelle hat sich ausgeschaltet, um das elektronische System zu schützen. Entfernen Sie das Kochgeschirr und warten Sie einige Sekunden. Berühren Sie eine beliebige Bedienfläche. Wenn sich die Störungsanzeige ausschaltet, können Sie weiterkochen.

Die Eingangsspannung ist außerhalb des nor- malen Betriebsbereichs. Setzen Sie sich mit Ihrem Stromversorger in Verbin- dung. —ƒ / —„ Die Kochstelle wurde überhitzt und zum Schutz des Kochfeldes ausgeschaltet. Warten Sie, bis das elektronische System genügend abgekühlt ist und schalten Sie erneut ein.

• Sollte die Anzeige nicht erlöschen, rufen Sie den Kundendienst. Kein heißes Kochgeschirr auf das Bedienfeld stellen.18 Kundendienst Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden. E-Nummer und FD-Nummer: Wenn Sie unseren Kundendienst anfordern, geben Sie bitte die E-Nummer und FD-Nummer des Gerätes an. Das Typenschild mit den Nummern finden Sie auf dem Gerätepass. Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist. Die Kontaktdaten aller Länder für den nächstgelegenen Kun- dendienst finden Sie hier bzw. im beiliegenden Kundendienst- Verzeichnis. Reparaturauftrag und Beratung bei Störungen Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechni- kern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind. Getestete Speisen Diese Tabelle wurde für Testinstitute erstellt, um das Prüfen und Testen unserer Geräte zu erleichtern. Die Angaben der Tabelle beziehen sich auf unsere dazugehöri- gen Kochgefäße von Schulte-Ufer (vierteiliges Kochtopf-Set für Induktionskochfeld Z9442X0) mit folgenden Abmessungen: ■ Stielkochtopf Ø 16 cm, 1,2 l für Kochstellen mit Ø 14,5 cm ■ Kochtopf Ø 16 cm, 1,7 l für Kochstellen mit Ø 14,5 cm ■ Kochtopf Ø 22 cm, 4,2 l für Kochstellen mit Ø 18 cm ■ Pfanne Ø 22 cm, für Kochstellen mit Ø 18 cm A 0810 550 544 D 089 12 474 474 CH 0848 840 040 Ankochen Garen Getestete Speisen Kochstelle Kochstufe Dauer (Min:S) Deckel Kochstufe Deckel Schokolade schmelzen Kochgefäß: Stieltopf Ø 14,5 cm - - - 1 - 1. Nein Schokoladenguss (z. B. Dr. Oetker zartbitter 55 %, 150 g) Erhitzen und Warmhalten Linseneintopf Kochgefäß: Topf Anfangstemperatur 20 °C Linseneintopf* Menge 450 g Ø 14,5 cm 9 1:30 ohne Umrüh- ren Ja 1. Ja Menge: 800 g Ø 18 cm 9 2:30 ohne Umrüh- ren Ja 1. Ja Linseneintopf aus der Dose (z. B. Erasco Linsenein- topf mit Würstchen) Menge 500 g Ø 14,5 cm 9 1:30 nach etwa 1:00 umrühren Ja 1. Ja Menge 1 kg Ø 18 cm 9 2:30 nach etwa 1:00 umrühren Ja 1. Ja Béchamel-Sauce zubereiten Kochgefäß: Stieltopf Temperatur der Milch: 7 °C Zutaten: 40 g Butter, 40 g Mehl, 0,5 l Milch (3,5 % Fett) und eine Prise Salz Ø 14,5 cm

1. Butter schmelzen, Mehl und Salz vermischen

und alles erhitzen 1 ca. 3:00 Nein

2. Milch hinzugeben und aufkochen, dabei immer

weiterrühren 7 ca. 5:20 Nein

3. Wenn die Béchamel-Sauce beginnt zu kochen,

weitere 2 Minuten bei gleicher Kochstufe umrüh- ren 1 Nein *Rezept gemäß DIN 44550 **Rezept gemäß DIN EN 60350-219 Milchreis zubereiten Kochgefäß: Topf Temperatur der Milch: 7 °C Milch bis zum Aufschäumen erhitzen. Empfohlene Kochstufe einstellen und den Reis, den Zucker und das Salz zur Milch hinzugeben Zutaten: 190 g Rundkornreis, 23 g Zucker, 750 ml Milch (3,5 % Fett) und eine Prise Salz Ø 14,5 cm

2 (nach ca. 10:00 Min. umrühren)

Constructa Neff Vertriebs-GmbH Carl-Wery-Straße 34 D-81739 München
