BEDIENUNGSANLEITUNG RMD 8551 DOMETIC
Absorber-Kühlschrank
Bedienungsanleitung
Die Dometic Group ist ein kundenorientierter, weltweit führender Hersteller innovativer Komfortprodukte für den Wohnwagen-, Reisemobil-, Lkw-, Pkw- und Bootsmarkt. Die Unternehmensgruppe beliefert dabei ebenso die Industrie, wie den Nachrüstmarkt mit einem kompletten Sortiment von Klimaanlagen, Kühlgeräten, Markisen, Beleuchtungssystemen, Kochgeräten, Komfort-Toiletten und Sanitärprodukten, Ausrüstungen für die mobile Stromversorgung, Komfort- und Sicherheitslösungen, Fenstern, Türen und vielen weiteren Produkten, die das Leben unterwegs angenehmer und bequemer machen. Darüber hinaus liefert die Dometic Group die nötige Werkstatt-Ausrüstung für die Wartung und Reparatur von Fahrzeug-Klimaanlagen.
Die Dometic Group ist weiterhin Marktführer mit Spezialkühlschränken für Hotels, Büros und medizinische Einrichtungen und produziert ebenso maßgeschneiderte Weinklimaschränke.
Die Produkte der Dometic Group werden in nahezu 100 Ländern der Welt verkauft und hauptsächlich in eigenen Produktionsstätten hergestellt.
FRANÇAIS
EN 30-1-1;10 A1 (Tectower-Models)
EN 30-2-1; 98 A1, A2 (Tectower-Models)
EN 50581:2010
Absorber-Kühlschrank für Freizeitfahrzeuge
RMD 8501 RMD 8505
RMD 8551 RMD 8555
Notieren Sie hier :
Modellnummer ....
Produktnummer ....
Seriennummer ....
Überprüfen Sie niemals gasführende Teile und Leitungen mit einer offenen Flamme auf Undichtigkeit!
Es besteht Brand- oder Explosionsgefahr.
WARNUNG!
Der Kühlschrank ist nicht für die fachgerechte Lagerung von Medikamenten vorgesehen. Beachten Sie dazu die Hinweise in der Packungsbeilage des Medikamentes.
Öffnen Sie niemals das Absorberkühl- aggregat ! Es steht unter hohem Druck. Es besteht Verletzungsgefahr!
Arbeiten an den Gas-, Abgas- und Elektroeinrichtungen dürfen nur von autorisierten Fachkräften ausgeführt werden. Durch nicht fachgerechte Maßnahmen können erhebliche Sach- und/oder Personenschäden entstehen.
Das Betreiben des Gerätes mit Gas ist nicht gestattet
an Tankstellen
auf Fähren
während des Transports des Caravans/Motorcaravans mit einem Transport oder Abschleppfahrzeug. Es besteht Brandgefahr!
Schalten Sie das Gerät aus.
Kinder schützen :
Demontieren Sie alle Kühlschranktüren bei Entsorgung des Kühlschrankes und belassen Sie die Ablageroste im Kühlgerät. Ein versehentliches Einschließen und Ersticken wird verhindert.

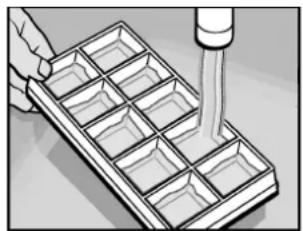

Eiswürfelbereitung:
Nur Trinkwasser verwenden!
WARNUNG!
Der Betriebsdruck des Druckminderers an der Gasanlage muss unbedingt der Angabe auf dem Typenschild des Kühlschranks entsprechen.
Bei abweichenden Werten kann das Gerät beschädigt werden und ein gefählicher Zustand entstehen.
VORSICHT!
Das Kühlschrankaggregat wird im Betrieb sehr heiß. Schützen Sie sich vor dem Kontakt mit hitzeführenden Teilen bei entnommenen Lüftungsgittern.
Wenn die Anschlussleitung beschädigt wird, muss sie durch den Kundendienst von Dometic oder durch ebenso qualifiziertes Personal ersetzt werden, um Gefährdungen zu vermeiden.
Kühlschranktür grundsätzlich vor Fahrtbeginn schließen und verriegeln!
VORSICHT!
Batterietausch :
Entnehmen Sie entladene Batterien. Ersetzen Sie die Batterien komplett. Mischen Sie unterschiedliche Batterietypen nicht.
- Beachten Sie die Polarität! - Schließen Sie nichtaufladbare Batterien nicht an ein Ladegerät an.
Entnehmen Sie aufladbare Batterien (Akkus) vor dem Aufladen aus dem Batteriefach.
■ Vermeiden Sie Kurzschlüsse an den Kontakten im Batteriefach!
Entnehmen Sie die Batterien aus dem Batteriefach bei längerer Außerbetriebnahme des Kühlschranks.
Betrieb mit 230V\~ :
Wählen Sie die Betriebsart 230V\~ nur, wenn die Spannungsversorgung des Stromanschlusses mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Bei abweichenden Werten kann das Gerät beschädigt werden.
Abtauen:
Die Reifschicht darf niemals gewaltsam entfernt oder das Abtauen mit einem Heizstrahler beschleunigt werden!
Inhaltsverzeichnis
1.0 Allgemeines 6
1.1 Einleitung 6
1.2 Hinweise zu dieser Bedienungsanleitung 6
1.3 Urheberschutz 6
1.4 Erklärung der verwendeten Symbole 6
1.5 Gewährleistung 7
1.6 Haftungsbeschränkung 7
1.7 Kundendienst 7
1.8 Ersatzteile 7
1.9 Umwelthinweise 8
1.9.1 Entsorgung 8
1.9.2 Energisparhinweise 8
1.10 Konformitätserklärung 8
2.0 Sicherheitshinweise 9
2.1 Bestimmungsgemäße Verwendung 9
2.2 Verantwortung des Nutzers 9
2.3 Kinder schützen bei Entsorgung des Gerätes 9
2.4 Arbeiten und Überprüfungen am Kühlschrank 9
2.5 Kältemittelinformation 10
2.6 Betreiben des Kühlschrankes mit Gas 10
2.7 Sicherheitshinweise zum Einlagern von Lebensmitteln 11
3.0 Modellbeschreibung 12

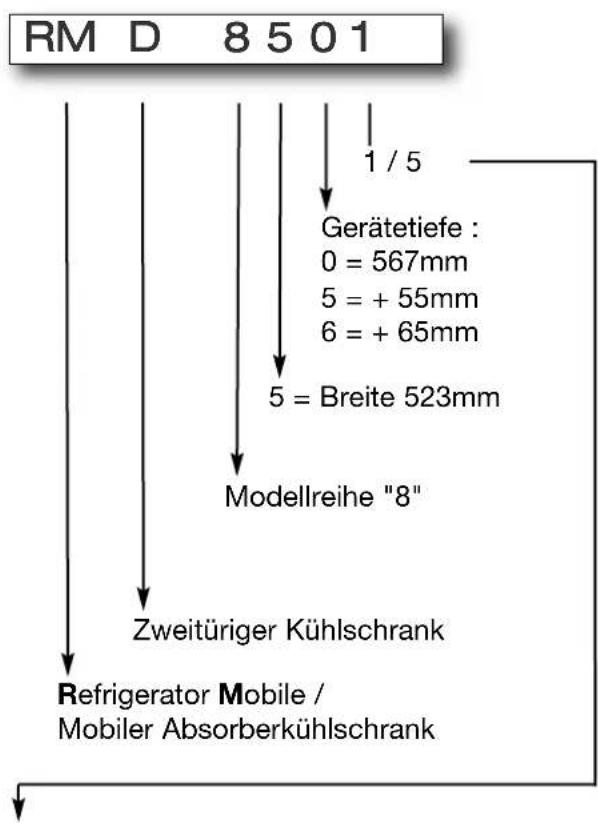

3.1 Modellbezeichnung 12

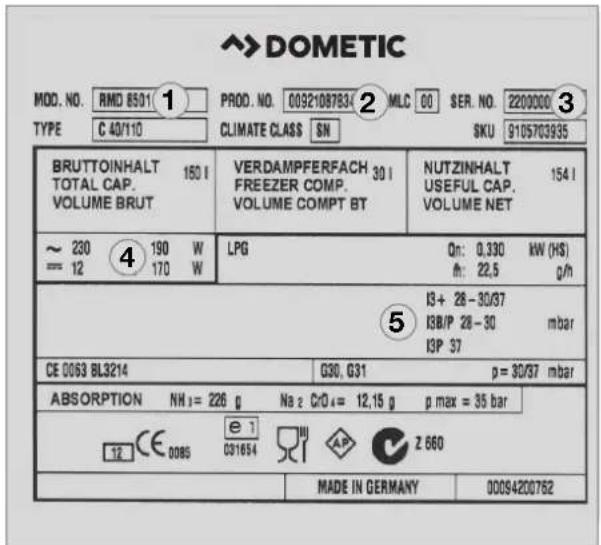

3.2 Typenschild des Kühlschranks 12
3.3 Technische Daten 13

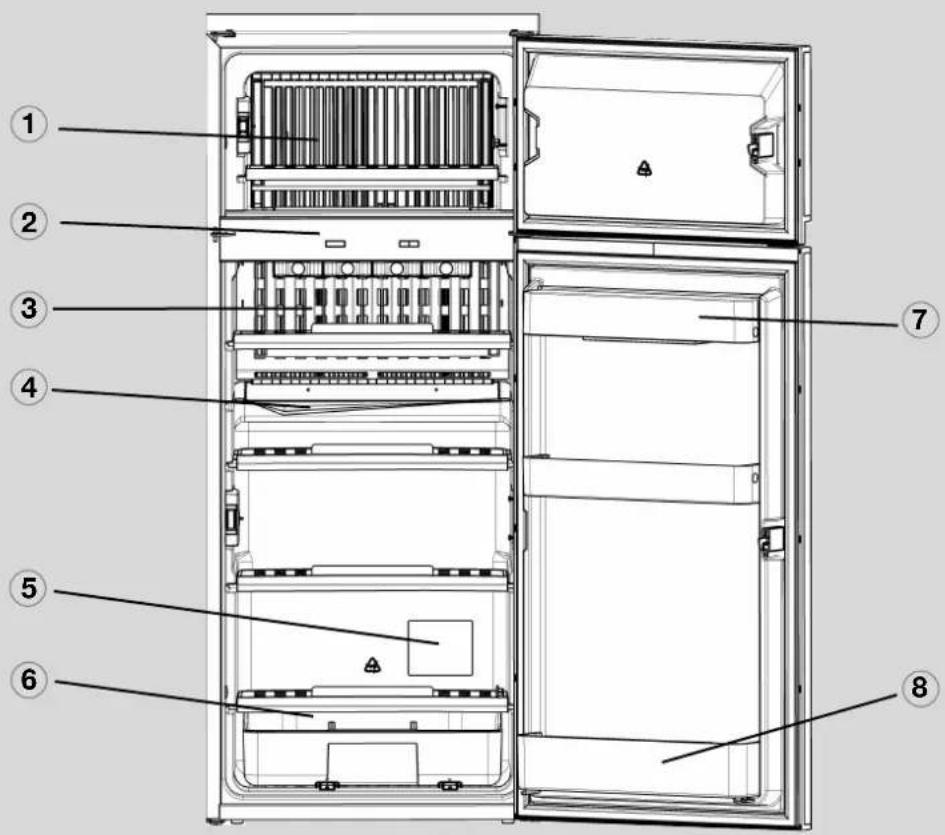

3.4 Erklärung des Kühlschranks 14
4.0 Betrieb des Kühlschranks 15
4.1 Reinigung 15
4.2 Wartung 15
4.3 Betrieb mit Strom 15
4.4 Betrieb mit Gas (Flüssiggas) 16

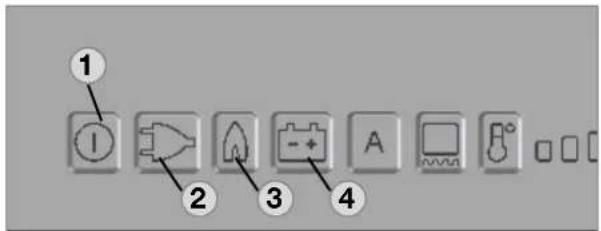

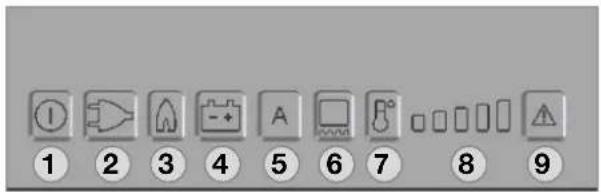

4.5 Erklärung der Bedienungselemente 16
4.6 Modelle RMD 8xx1 18
4.6.1 Betrieb mit Strom 18
4.6.2 Betrieb mit Gas 18
4.6.3 Einstellen der Kühlraumtemperatur 18
4.7 Modelle RMD 8xx5 18
4.7.1 Manueller Betrieb 18
4.7.2 Automatischer Betrieb 19
4.7.3 Einstellen der Kühlraumtemperatur 19
4.7.4 Tankstopp während Betrieb im Automatik-Modus 19
4.7.5 Zusatzfunktionen 19
4.8 Autarker Gasbetrieb und optionales Batteriefach 20
4.8.1 Einlegen / Wechseln der Batterien 20
4.9 Rahmenheizung 21
4.10 Türverriegelung 21
4.10.1 Fixieren und Lösen des Türschlossriegels bei Abstellen des Fahrzeugs 22
4.11 Beleuchtung 22

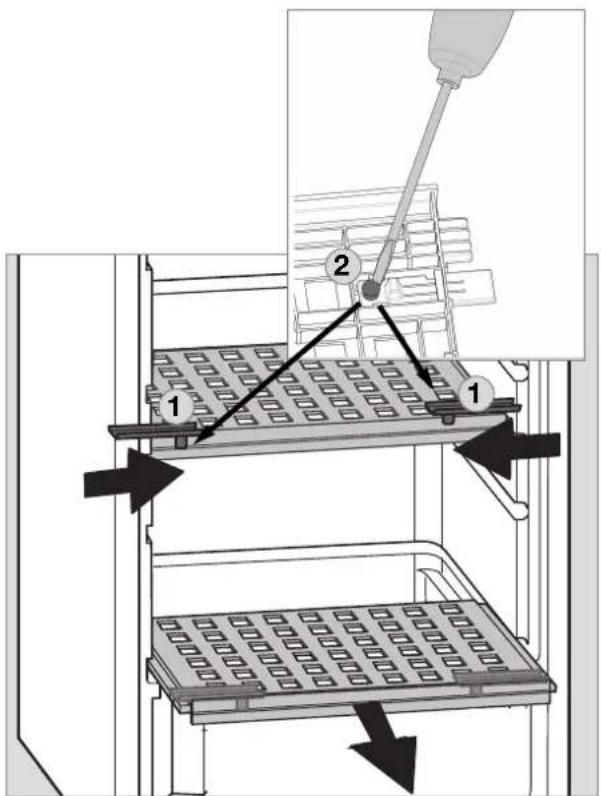

4.12 Ablageroste positionieren 22
4.13 Einlagern von Lebensmitteln und Eiswürfelbereitung 23
4.13.1 Einlagern von Waren in den Kühlraum 23
4.13.2 Einlagern von Waren in das Frosterfach 23
4.13.3 Eiswürfelbereitung 23

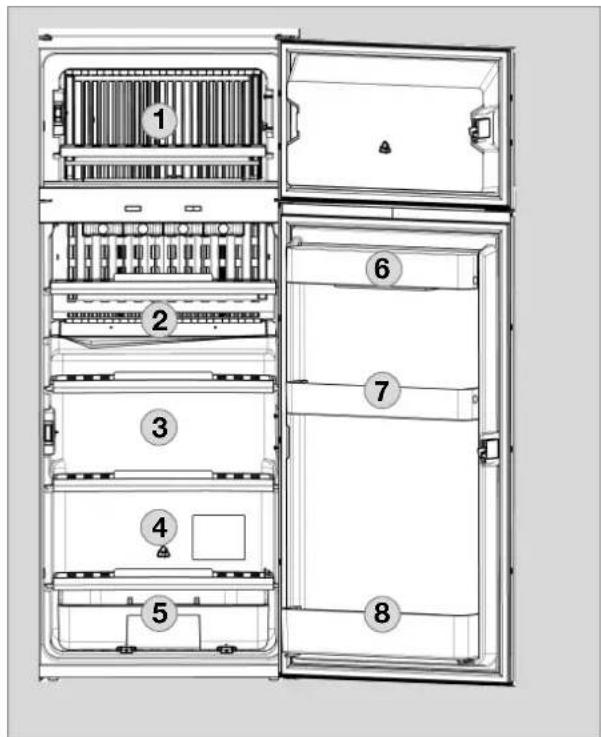

4.13.4 Kühlschrankfächer 24
4.14 Außerbetriebnahme 24
4.15 Abtauen 24
4.16 Betrieb bei niedrigen Außentemperaturen 25

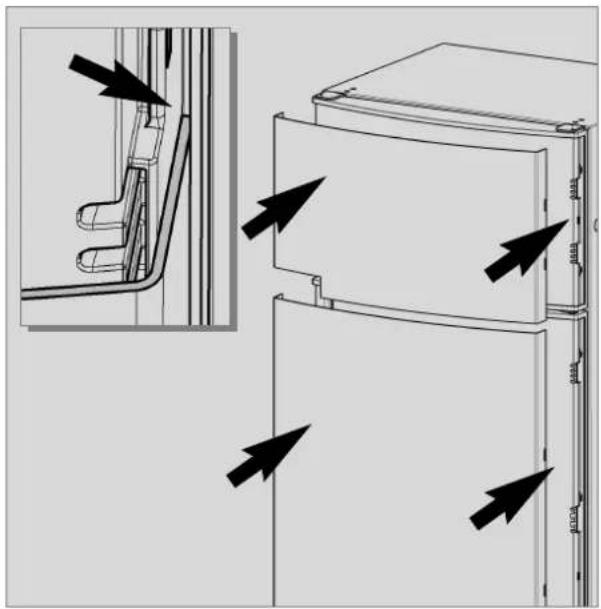

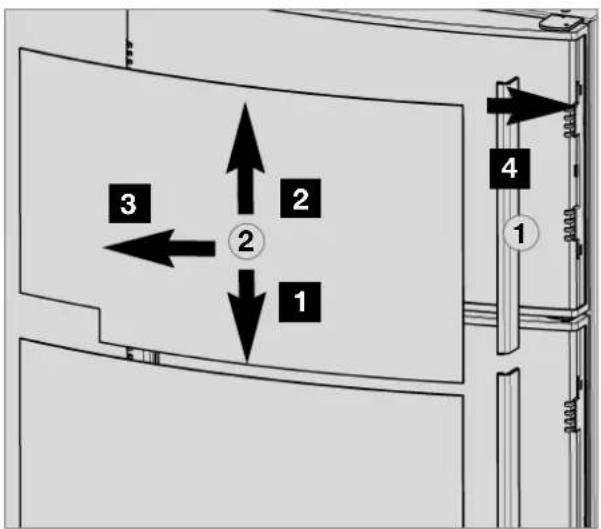

4.17 Wechsel der Dekorplatte 26
4.18 Verhalten bei Störungen 27
4.19 Hinweise zur Fehleranzeige und Fehlerbehebung 28
4.19.1 Statusmeldungen an den Anzeigen 28
1.0 Allgemeines
1.1 Einleitung
Mit diesem Absorber-Kühlschrank von Dometic haben Sie eine gute Wahl getroffen. Wir sind davon überzeugt, dass Sie Ihr neuer Kühlschrank in jeder Hinsicht zufrieden stellen wird. Der geräuschlos arbeitende Kühlschrank entspricht hohen Qualitätsanforderungen und gewährleistet einen effizienten Umgang mit Ressourcen und Energien im gesamten Lebenslauf - bei Herstellung, Nutzung und Entsorgung.
1.2 Hinweise zu dieser Bedienungsanleitung
Bevor Sie den Kühlschrank in Betrieb setzen, lesen Sie diese Bedienungsanleitung bitte sorgfältig durch.
Diese Anleitung gibt Ihnen die nötigen Hinweise für den richtigen Gebrauch Ihres Kühlschrankes. Beachten Sie besonders die Sicherheitshinweise. Die Einhaltung der Hinweise und Handlungsanweisungen ist wichtig für den sicheren Umgang mit Ihrem Kühlschrank und schützt Sie und den Kühlschrank vor Schäden. Das Gelesene muss verstanden worden sein, bevor Sie eine Maßnahme durchführen.
Bewahren Sie diese Bedienungsanleitung sorgfältig in der Nähe des Kühlschrankes auf, sodass sie jederzeit verwendet werden kann.
1.3 Urheberschutz
Die Angaben, Texte und Abbildungen in dieser Anleitung sind urheberrechtlich geschützt und unterliegen den gewerblichen Schutzrechten. Kein Teil dieser Anleitung darf ohne die schriftliche Genehmigung der Dometic GmbH, Siegen, reproduziert, kopiert oder sonstwie verwendet werden.
1.4 Erklärung der verwendeten Symbole
Warnhinweise
Warnhinweise sind durch Symbole gekennzeichnet. Ein ergänzender Text erläutert Ihnen den Grad der Gefährdung.
Beachten Sie diese Warnhinweise sehr genau. Damit schützen Sie sich, andere Personen und das Gerät vor Schäden.
GEFAHR!
GEFAHR kennzeichnet eine unmittelbare Gefahrensituation, die zum Tod oder einer ernsten Verletzung führen kann, wenn die angegebenen Anweisungen nicht befolgt werden.
WARNUNG!
WARNUNG kennzeichnet eine mögliche Gefahrensituation, die zum Tod oder einer ernsten Verletzung führen kann, wenn die angegebenen Anweisungen nicht befolgt werden.
VORSICHT!
VORSICHT kennzeichnet eine mögliche Gefahrensituation, die zu leichten oder mittleren Verletzungen führen kann, wenn die angegebenen Anweisungen nicht befolgt werden.
VORSICHT!
VORSICHT ohne Sicherheitssymbol kennzeichnet eine mögliche Gefahrensituation, die zu Beschädigungen des Gerätes führen kann, wenn die angegebenen Anweisungen nicht befolgt werden.
Information
INFORMATION gibt Ihnen ergänzende und nützliche Hinweise zum Umgang mit Ihrem Kühlschrank.
Umwelthinweis
UMWELTHINWEIS gibt Ihnen nützliche Hinweise zur Energieeinsparung und Entsorgung des Gerätes.
1.5 Gewährleistung
Gewährleistungsabwicklungen erfolgen nach der europäischen Richtlinie 44/1999/EC und den landesüblichen Bedingungen. Im Gewährleistungsfall wenden Sie sich bitte an Ihren Händler.
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Gewährleistung. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Installations- und Bedienungsanleitung führt zum Erlöschen der Gewährleistung und zum Ausschluss von Haftungsansprüchen.
1.6 Haftungsbeschränkung
Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung geltender Normen und Vorschriften sowie dem Stand der Technik erstellt. Dometic behält sich vor, jederzeit Änderungen am Produkt vorzunehmen, die im Interesse der Verbesserung des Produktes und der Sicherheit angebracht sind.
Dometic übernimmt keine Haftung für Schäden bei :
■ Nichtbeachtung der Bedienungsanleitung
■ nicht bestimmungsgemäßer Verwendung
■ Verwendung von nicht originalen Ersatzteilen
■ Veränderungen und Eingriffen am Gerät
1.7 Kundendienst
Autorisierte Kundendienststellen erfahren Sie über die Rufnummern aus dem Euro Service Network - Heft, das jedem Kühlschrank beiliegt. Auch im Internet erfahren Sie Ihren nächstgelegen Kundendienstpartner auf www.dometic.com.
Geben Sie bei Kontakten mit dem Kundendienst bitte immer das Modell, Produktnummer, Seriennummer und ggf. den MLC - Code an! Diese Informationen finden Sie auf dem Typenschild im Innenraum des Kühlschrankes. Wir empfehlen Ihnen, diese Daten im dafür vorbereiteten Feld auf der Titelseite dieser Anleitung einzutragen.
1.8 Ersatzteile
Ersatzteile können von unseren Kundendienststellen bezogen werden. In Deutschland erhalten Sie Ersatzteile auch über das Dometic Call Center:
Telefon 0180 53 66 384
Fax 0180 53 66 385
■ Email ersatzteile@dometic.de
Bei Kontakten mit dem Call Center geben Sie bitte immer das Modell und die Produktnummer an! Diese Informationen finden Sie auf dem Typenschild im Innenraum des Kühlschranks.
1.9 Umwelthinweise
Im Kühlaggregat wird als Kältemittel Ammoniak (natürliche Verbindung aus Wasserstoff und Stickstoff) verwendet. Als Treibmittel für die Isolierung aus PU-Schaum kommt das ozonunschädliche Cyclopentan zum Einsatz.
1.9.1 Entsorgung
Um die stoffliche Verwertung der recyclingfähigen Verpackungsmaterialien sicherzustellen, sind diese den ortsüblichen Sammelsystemen zuzuführen. Das Gerät ist einem entsprechenden Entsorgungsunternehmen zu überlassen, das eine Verwertung der recyclingfähigen Anteile und die ordnungsgemäße Entsorgung des Restes gewährleistet. Zur umweltfreundlichen Entleerung des Kühlmediums aus allen Absorber-Kühlschrankaggregaten ist eine geeignete Entsorgungsanlage einzusetzen.
Batterien gehören nicht in den Hausmüll. Geben Sie bitte Ihre verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab.
1.9.2 Energiesparhinweise
Bei einer durchschnittlichen Umgebungstemperatur von 25°C ist es ausreichend, den Kühlschrank bei mittlerer Thermostatstellung zu betreiben.
■ Wenn möglich, immer vorgekühlte Waren einlagern.
Den Kühlschrank nicht der direkten Sonnenbestrahlung oder einer anderen Wärmequelle (z.B. Heizung) aussetzen.
■ Eine ungehinderte Luftzirkulation des Kühlschrankaggregates muss gewährleistet sein.
Ordnen Sie die Ablageroste gleichmäßig im Kühlraum an, um die effizienteste Energieausnutzung zu erzielen.
Ablageroste und Fächer nicht überfüllen, um die interne Luftzirkulation nicht zu behindern.
■ Abstand zwischen Kühlgut und Nachverdampfer ("Kühlrippen") lassen (ca. 10 mm).
■ Regelmäßiges Abtauen spart Energie (siehe Abtauen).
■ Bei Warenentnahme die Kühlschranktür nur kurzzeitig öffnen.
■ Den Kühlschrank ca. 12 Stunden vor der Bestückung in Betrieb setzen.
1.10 Konformitätserklärung
DOMETIC
Die aktuelle Konformitätserklärung können Sie auch bei Dometic GmbH, Siegen, direkt anfragen.
2.0 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Dieser Kühlschrank ist für den Einbau in Freizeitfahrzeuge wie Wohnwagen oder Reisemobile vorgesehen. Das Gerät ist für diese Anwendung in Konformität mit der EU-Gasgeräterichtlinie baumustergeprüft.
Benutzen Sie den Kühlschrank ausschließlich zum Kühlen und Lagern von Lebensmitteln.
WARNUNG!
Der Kühlschrank ist nicht für die fachgerechte Lagerung von Medikamenten vorgesehen. Beachten Sie dazu die Hinweise in der Packungsbeilage des Medikamentes.
2.2 Verantwortung des Nutzers
Personen, die den Kühlschrank bedienen, müssen mit dem sicheren Umgang vertraut sein und die Hinweise dieser Bedienungsanleitung kennen.
Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie überwacht oder unterwiesen werden bezüglich des sicheren Gebrauchs des Gerätes und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden. [EN 60335-2-24, 7.12]
2.3 Kinder schützen nach Entsorgung des Gerätes
WARNUNG!
Demontieren Sie alle Kühlschranktüren bei Entsorgung des Kühlschrankes und belassen Sie die Ablageroste im Kühlgerät. Ein versehentliches Einschließen und Ersticken wird verhindert.
2.4 Arbeiten und Überprüfungen am Kühlschrank
WARNUNG!
Arbeiten an den Gas-, Abgas- und Elektroeinrichtungen dürfen nur von autorisierten Fachkräften ausgeführt werden. Durch nicht fachgerechte Maßnahmen können erhebliche Sach- und/oder Personenschäden entstehen.
GEFAHR!
Überprüfen Sie niemals gasführende Teile und Leitungen mit einer offenen Flamme auf Undichtigkeit! Es besteht Brand- oder Explosionsgefahr.
WARNUNG!
Öffnen Sie niemals das Absorberkühlaggregat! Es steht unter hohem Druck.
Es besteht Verletzungsgefahr!
2.5 Kältemittelinformation
Als Kältemittel wird Ammoniak verwendet. Dies ist eine natürliche Verbindung, die auch in Haushaltsreinigern enthalten ist (1 Liter Salmiakreiniger enthält bis zu 200 g Ammoniak, ca. doppelt soviel, wie im Kühlgerät enthalten ist). Natriumchromat wird als Korrosionsschutzmittel eingesetzt (1,8 Gewichtsprozent des Lösungsmittels).
So verhalten Sie sich bei einer eventuell auftretenden Leckage (leicht erkennbar wegen des starken Geruchs):
- Schalten Sie das Gerät ab.
- Durchlüften Sie den Raum gut.
- Informieren Sie den autorisierten Kundendienst.
Zu Ihrer Sicherheit wurde gutachterlich festgestellt, dass keine Beeinträchtigung der Gesundheit bei Austritt des Kältemittels besteht.
2.6 Betreiben des Kühlschranks mit Gas
Der Betriebsdruck des Druckminderers der Gasanlage muss unbedingt der Angabe auf dem Typenschild des Kühlschranks entsprechen. Vergleichen Sie die Angabe des Betriebsdruckes auf dem Typenschild mit den Daten des Druckminderers an der Flüssiggasflasche.
Dometic Kühlschränke sind für den Anschlussdruck 30 mbar ausgerüstet. Verwenden Sie bei einem Anschluss an eine 50 mbar-Anlage den Truma Vordruckregler VDR 50/30.
WARNUNG!
Das Betreiben des Gerätes mit Gas ist nicht gestattet
an Tankstellen
auf Fähren
während des Transports des Caravans/Motorcaravans mit einem Transport- oder Abschleppfahrzeug.
Es besteht Brandgefahr!
Schalten Sie das Gerät aus.
Wenn Sie Gasgeruch wahrnehmen :
- Öffnen Sie alle Fenster und verlassen Sie den Raum.
Betätigen Sie keine elektrische Einrichtung und vermeiden Sie die Benutzung offener Flammen.
■ Schließen Sie das Gasflaschenventil und lassen Sie es geschlossen, bis der Fehler behoben wurde.
■ Ziehen Sie autorisiertes Fachpersonal* zu Rate.
* autorisiertes Fachpersonal
Autorisierte Fachleute sind anerkannte Sachkundige, die aufgrund ihrer Ausbildung und Kenntnisse die Gewähr dafür bieten, dass die Prüfung ordnungsgemäß durchgeführt wird.
2.7 Sicherheitshinweise zum Einlagern von Lebensmitteln
Kühlgeräte jeder Art können die Qualität von Lebensmitteln nicht verbessern, sondern maximal die Qualität der Lebensmittel zum Zeitpunkt der Einlagerung über einen kurzen Zeitraum erhalten.
Berücksichtigen Sie folgende besondere Bedingungen beim Aufbewahren von Lebensmitteln in einem Kühlschrank, der in einem Fahrzeug eingebaut ist:
■ Veränderung der klimatischen Bedingungen, wie Temperaturänderungen
■ hohe Innentemperatur, wenn das Fahrzeug geschlossen geparkt und der direkten Sonnenbestrahlung ausgesetzt ist ( mögliche Temperatur bis zu 50°C)
Kühlschrank eingebaut hinter einem Fenster und direkte Sonnenbestrahlung
zu schnelles Einlagern von Waren kurz nach Inbetriebnahme des Gerätes.
- Gebrauch des Kühlschranks während der Fahrt mit der Energiequelle 12V-.

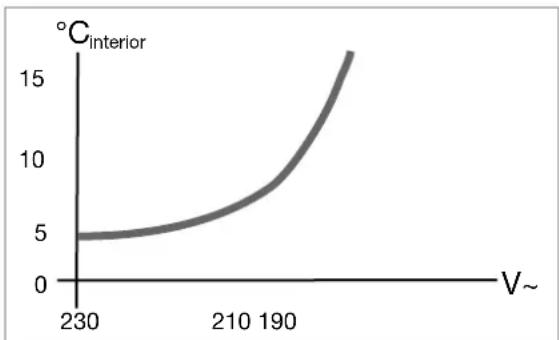

Schwankungen in der Spannungsversorgung auf dem Stellplatz bei Nutzung der Energieart 230V\~ (Netzspannung).
line
| V~ | C Interior | | ---- | ---------- | | 230 | 5 | | 210 | 7 | | 190 | 10 | | >190 | >15 |Schema
Bei diesen besonderen Bedingungen kann der Kühlschrank die benötigte Temperatur für schnell verderbliche Lebensmittel nicht garantieren.
Zu den schnell verderblichen Waren gehören alle Produkte mit angegebenem Verfallsdatum und Mindestaufbewahrungstemperatur von +4°C oder weniger, besonders Fleisch, Geflügel, Fisch, Wurst, Fertiggerichte.
■ Rohe und gekochte Waren separat verpakken (z.B. Behälter, Alu-Folie o.ä.).
■ Umverpackungen von Einzelverpackungen nur entfernen, wenn alle nötigen Daten wie z.B. Verfallsdatum auch auf den Einzelverpackungen abzulesen sind.
■ Beachten Sie die Hinweise und Beschreibungen zum Verfallsdatum auf den Warenumverpackungen.
Gekühlte Ware nicht zu lange außerhalb des Kühlschranks belassen.
■ Lebensmittel mit dem jüngsten Verfallsdatum nach vorne stellen.
Reste wieder verpacken und schnellstmöglich verzehren.
Hände vor und nach dem Berühren von Lebensmitteln waschen.
Innenraum des Kühlschranks in regelmäßigen Abständen reinigen.
Beachten Sie in dieser Anleitung den Abschnitt Reinigung.
i
Umgebungsbedingungen beeinflussen die Leistung des Aggregates. Wählen Sie bei Umgebungstemperaturen zwischen +15°C und +25°C die Mittelstellung (vgl. Einstellen der Kühlraumtemperatur). Das Aggregat arbeitet im optimalen Leistungsbereich.
Dometic Kühlschränke arbeiten nach dem Absorptionsprinzip. Physikalisch bedingt reagiert ein Absorbersystem träge auf Änderungen des Thermostatreglers, Kälteverlust beim Öffnen der Tür oder Einlagerung von Waren. Die Geräte erfüllen die Leistungsanforderungen der Klimaklasse SN nach EN/ISO 7371 im Temperaturbereich von +10°C bis +32°C Umgebungstemperatur.

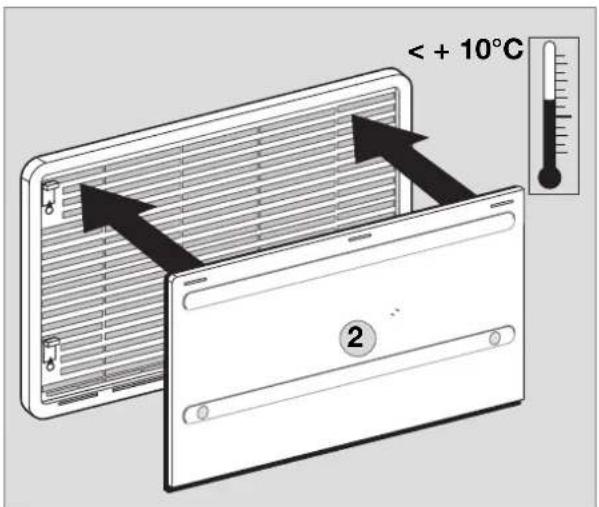

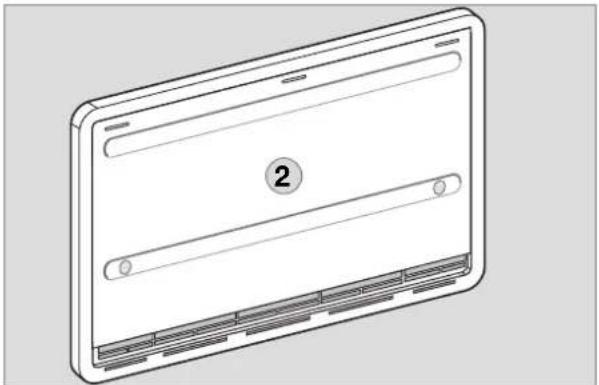

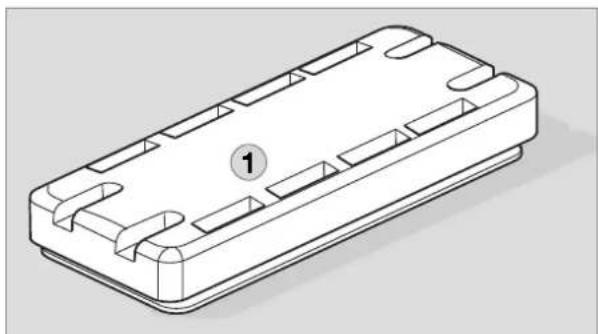

Bei Temperaturen unter +10°C bringen Sie die Winterabdeckungen an. Bei Umgebungstemperaturen oberhalb von +32°C über einen längeren Zeitraum, ist die Installation des Dometic Zusatzlüfters (Artikel-Nr. 241 2985 - 01) sinnvoll.
3.0 Modellbeschreibung
3.1 Modellbezeichnung
Beispiel:
1
manuelle Energiewahl, automatische Zündung (MES)
5
automatische und manuelle Energiewahl, automat. Zündung (AES)
3.2 Typenschild des Kühl- schranks
Im Inneren des Kühlschranks finden Sie das Typenschild des Kühlschranks. Es enthält alle wichtigen Angaben zum Kühlschrank. Dort können Sie die Modellbezeichnung, die Produktnummer und Seriennummer ablesen. Diese Angaben benötigen Sie bei allen Kontakten mit dem Kundendienst oder der Ersatzteilbestellung.
Beispiel
Abb. 1
1 Modellnummer
2 Produktnummer
3 Seriennummer
4 Elektrische Anschlusswerte
5 Gasdruck
3.3 Technische Daten
Abb. 2
| Modell Abmessungen Bruttoinhalt / Bruttoinhalt H x B x T (mm) mit Frosterfach Netz/Batterie Tiefe inkl. Tür Frösterfach in 24h | Anschlusswerte Elektro/Gas gewicht | Verbrauch * Netto- Zündung Piezo Automat | |||||
| RMD 8501 | 1245x523x567 | 160 lit. | 30 lit | 250 W / 170 W | ca.4,2 KWh / 420 g | 40 kg | • |
| RMD 8505 | 1245x523x567 | 160 lit. | 30 lit | 250 W / 170 W | ca.4,2 KWh / 420 g | 40 kg | • |
| RMD 8551 | 1245x523x622 | 190 lit. | 35 lit | 250 W / 170 W | ca.4,2 KWh / 420 g | 41.5 kg | • |
| RMD 8555 | 1245x523x622 | 190 lit. | 35 lit | 250 W / 170 W | ca.4,2 KWh / 420 g | 41.5 kg | • |
Technische Änderungen vorbehalten.
* Durchschnittsverbrauch gemessen bei einer durchschnittlichen Umgebungstemperatur von 25°C in Anlehnung an ISO- Standard.
3.4 Erklärung des Kühlschranks
1 Frosterfach
2 Bedienungselemente
3 Nachverdampfer für Kühlraum
4 Tauwasserablaufrinne
5 Typenschild
6 Gemüseschale
7 Obere Etagere mit Klappe, Einlegemöglichkeit für optionale Eieretagere
8 Untere Etagere mit Flaschenhalter
4.0 Betrieb des Kühlschranks
Der Kühlschrank kann mit drei Energiearten betrieben werden:
■ Netzspannung (230V \~)
■ Gleichspannung (12V-)
Gas (Flüssiggas Propan/Butan)
Die gewünschte Energieart wird über den Energiewahlschalter (Batteriezünder-Modelle) oder die Energiewahltasten (MES, AES) angewählt. Geräte mit automatischer Energiewahl (AES) haben zusätzlich die Funktion „Automatik“. Die AES-Elektronik wählt in dieser Funktion die Energieart automatisch nach einer Prioritätsfolge aus.
i
■ Bei Erstinbetriebnahme des Gerätes kann es zu einer Geruchsbildung kommen, die sich nach einigen Stunden verflüchtigt. Durchlüften Sie den Wohnraum gut.
■ Stellen Sie das Fahrzeug waagerecht ab, besonders bei Inbetriebnahme und Bestückung vor Reiseantritt.
Das Kühlschrankaggregat arbeitet geräuschlos.
Etwa eine Stunde nach dem Einschalten sollte das Tiefkühlfach des Kühlschrankes kalt werden. Der Kühlschrank erreicht seine Betriebstemperatur nach einigen Stunden.
4.1 Reinigung
Bevor Sie den Kühlschrank in Betrieb nehmen, empfiehlt es sich, das Gerät von innen zu reinigen und dies regelmäßig zu wiederholen.
Benutzen Sie ein weiches Tuch und lauwarmes Wasser mit einem milden Reinigungsmittel. Waschen Sie anschließend das Gerät mit klarem Wasser aus und trocknen Sie es gut ab.
Halten Sie die Tauwassserablaufrinne frei von Ablagerungen.
Um Materialveränderungen zu vermeiden, verwenden Sie keine Seife oder scharfe, körnige bzw. sodahaltige Reinigungsmittel. Bringen Sie die Türdichtung nicht mit Öl oder Fett in Berührung.
4.2 Wartung
Nach den geltenden Vorschriften weisen wir darauf hin, dass die Gasanlage und die angeschlossenen Abgasführungen vor der ersten Inbetriebnahme sowie nach Ablauf von jeweils zwei Jahren von einem autorisierten Sachkundigen auf Einhaltung der Europäischen Norm EN 1949 zu prüfen sind. Über diese Prüfung wird eine Bescheinigung ausgestellt. Verantwortlich für die Veranlassung dieser Prüfung ist der Benutzer.
Der Gasbrenner muss bei Bedarf, jedoch mindestens einmal jährlich von Verunreinigungen gesäubert werden. Bei der Verwendung von Autogas (Tank oder nachfüllbare Flaschen) verkürzt sich das Wartungsintervall auf halb- oder vierteljährlich.
Bewahren Sie die Nachweise über durchgeführte Wartungen an Ihrem Kühlschrank auf.
Arbeiten an Gas- und Elektroeinrichtungen dürfen nur von einem zugelassenen Fachmann ausgeführt werden.
Es empfiehlt sich, diese von einer autorisierten Kundendienststelle ausführen zu lassen.
Wir empfehlen eine Wartung nach längerer Außerbetriebnahme des Fahrzeugs. Nehmen Sie dazu Kontakt mit unserem Kundendienst auf.
4.3 Betrieb mit Strom
12V-Spannung (Bordnetz)
VORSICHT!
Um eine Entladung der Bordbatterie zu vermeiden, sollte der 12V-Betrieb nur bei laufendem Motor angewählt werden.
230V-Spannung
VORSICHT!
Wählen Sie diese Betriebsart nur, wenn die Spannungsversorgung des Stromanschlusses mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Bei abweichenden Werten kann das Gerät beschädigt werden.
4.4 Betrieb mit Gas (Flüssiggas)
Der Kühlschrank muss mit Flüssiggas (Propan, Butan) betrieben werden (kein Erdgas, Stadtgas).
■ Bei der Verwendung von Autogas ist zu beachten, dass aufgrund der Art der Verbrennung des Gases der Brenner häufiger gereinigt werden muss (2-3 Mal im Jahr empfohlen).
In Europa ist Gasbetrieb während der Fahrt zulässig, wenn die Gasinstallation des Fahrzeugs mit einer Schlauchbruchsicherung ausgestattet ist. Es müssen die nationalen Verordnungen des jeweiligen Landes beachtet werden.
Über einer Höhe von ca. 1000 m NN können beim Zünden des Gases physikalisch bedingt Störungen auftreten (Keine Fehlfunktion!).
Bei der ersten Inbetriebnahme sowie nach Gasflaschenwechsel können die Gasleitungen Luft enthalten. Durch kurze Inbetriebnahme des Kühlschrankes und eventuell anderer Gasgeräte (z.B. Kocher) werden die Gasleitungen entlüftet. Das Gas zündet ohne Verzögerung.
Alle Kühlschränke sind mit einer automatischen Flammensicherung ausgestattet, die selbsttätig die Gaszufuhr nach ca. 30 Sekunden unterbricht, wenn die Flamme erlischt.
WARNUNG!
Im Tankstellenbereich ist der Gasbetrieb grundsätzlich verboten!
Bevor Sie den Kühlschrank im Gasmodus in Betrieb nehmen :
- Öffnen Sie das Ventil der Gasflasche.
- Öffnen Sie den Absperrhahn der Gasversorgung für den Kühlschrank.
4.5 Erklärung der Bedienungselemente
HINWEIS!
Gehen Sie nach der zu IHREM Modell passenden Beschreibung vor.
Bei geschlossener Kühlschranktüre ist das Tastenfeld der Bedienungsblende nicht zugänglich. Öffnen Sie die untere Türe, um an die Bedientasten zu gelangen.
Am linken oder rechten Rand der Bedienblende, abhängig von der Seite des Türanschlags, befinden sich zwei LED. Die äußere LED (1) zeigt an, dass der Kühlschank in Betrieb ist (blau). Die weitere LED (2) leuchtet rot im Fall einer Störung.
Kühlschränke für den autarken (Gas-) Betrieb enthalten zwei Batteriefächer in der Bedienungsblende, die sich links und rechts neben dem Tastenfeld befinden.
Bedienblende ohne Batteriefächer
Abb. 5
Bedienblende mit Batteriefächer (L, R)
Abb. 6
Manuelle Energiewahl / automatische Zündung MES (RMD 8xx1) :
Abb. 7
1 = Taste EIN/AUS
2 = Energiewahltaste 230V \~
3 = Energiewahltaste GAS
4 = Energiewahltaste 12V =
6 = Taste EIN/AUS Rahmenheizung
7 = Temperaturstufentaste
8 = Temperaturstufenanzeige
9 = LED Störung / Reset-Taste GAS-STÖRUNG
Einschalten / Ausschalten
■ Einschalten mit Taste (1) , 2s drücken
■ Ausschalten mit Taste (1) , > 2s drücken
Betrieb mit Netzspannung (230V\~)
■ Auswahl "Netzspannung" mit Taste (2)
■ Temperaturstufen einstellen mit Taste (7)
Betrieb mit (Bord-)Batteriespannung (12V =)
■ Auswahl "Batteriespannung" mit Taste (4)
■ Temperaturstufen einstellen mit Taste (7)
Betrieb mit GAS
■ Auswahl "Gas" mit Taste (3)
■ Temperaturstufen einstellen mit Taste (7)
Automatische Energiewahl / automatische Zündung AES (RMD 8xx5) :
Abb. 8
1 = Taste EIN/AUS
2 = Energiewahltaste 230V \~
3 = Energiewahltaste GAS
4 = Energiewahltaste 12V =
5 = Wahltaste "AUTOMATIK"
6 = Taste EIN/AUS Rahmenheizung
7 = Temperaturstufentaste
8 = Temperaturstufenanzeige
9 = LED Störung / Reset-Taste GAS-STÖRUNG
Einschalten / Ausschalten
■ Einschalten mit Taste (1), 2s drücken
■ Ausschalten mit Taste (1) , > 2s drücken
Manueller Betrieb
■ Auswahl der Energieart mit Taste (2,3,4)
■ Temperaturstufen einstellen mit Taste (7)
Automatischer Betrieb
Umschaltung auf "Automatik" mit Taste (5) Automatische Energiewahl (nach Verfügbarkeit: 1.) Solar (12V =)
2.) 230V \~
3.) 12V =
4.) Flüssiggas
■ Temperaturstufen einstellen mit Taste (7)
4.6 Modelle RMD 85x1
MES-Geräte (manuelle Energiewahl)
4.6.1 Betrieb mit Strom
Zum Einschalten des Gerätes drücken Sie die Taste (1) für ca. 2 Sekunden ein.
Der Kühlschrank startet mit der zuletzt gewählten Energieart.
230V-Betrieb :
Drücken Sie die Taste (2) :
12V-Betrieb :
Drücken Sie die Taste (4) :
4.6.2 Betrieb mit Gas
Abb. 10
Gas-Betrieb :
Drücken Sie die Taste (3) :
Die Zündung erfolgt automatisch durch einen Zündautomaten.
Die Flamme erlischt nach Erreichen der eingestellten Kühlraumtempertatur und wird erneut gezündet, wenn die Kühlraumtemperatur sich wieder erhöht. Falls die Flamme nach dem 1. Zündversuch nicht brennt, wiederholt der Zündautomat die Zündung (Dauer 30 s) 2 mal im zeitlichen Abstand von 2 Minuten. Brennt die Flamme danach nicht, wird eine Störung angezeigt.
4.6.3 Einstellen der Kühlraumtemperatur
Mit Hilfe der Taste (7) wählen Sie die Temperatur im Kühlraum.
Die entsprechenden Anzeige-LED (8) der eingestellten Temperatur leuchten auf.
Die Skala beginnt mit der MIN Position bei der unteren Anzeige-LED (kleiner Balken = wärmste Temperatur) und reicht bis zur MAX Position bei der oberen Anzeige-LED (großer Balken = kälteste Temperatur). Beachten Sie bitte, dass den Temperaturstufen keine absoluten Temperaturwerte zugeordnet sind.
4.7 Modelle RMD 85x5
AES-Geräte
(manuelle + automatische Energiewahl)
4.7.1 Manueller Betrieb
Zum Einschalten des Gerätes drücken Sie die Taste (1) für ca. 2 Sekunden ein.
Der Kühlschrank startet mit der zuletzt gewählten Energieart.
230V-Betrieb :
Drücken Sie die Taste (2) :
12V-Betrieb :
Drücken Sie die Taste (4) :
Gas-Betrieb :
Drücken Sie die Taste (3) :
4.7.2 Automatischer Betrieb
Abb. 13
Zum Einschalten des Gerätes drücken Sie die Taste (1) für ca. 2 Sekunden ein.
Der Kühlschrank startet mit der zuletzt gewählten Energieart.
Automatischer Betrieb :
Drücken Sie die Taste (5) : A
Die Elektronik wählt selbstständig zwischen den drei möglichen Energiearten 230 V, 12 V, Flüssiggas. Die Steuerelektronik sorgt automatisch dafür, dass der Kühlschrank aus der jeweils optimalen Energiequelle versorgt wird.
Prioritätsfolge: 1.) Solar (12V-)
2.) 230V \~
3.) 12V-
4.) Flüssiggas
i
Wenn ausreichende Netzspannung vorhanden ist (> 195 V), wird diese Energiequelle als erste Option angewählt. Ist eine Solaranlage installiert, die den Kühlschrank versorgen kann, so hat die 12V-Versorgung über die Solaranlage Vorrang.
Der 12V-Betrieb ist sonst nur bei laufendem Motor aktiv.
Von der Steuerelektronik wird gemäß der Prioritätsfolge GAS als Option erst dann angewählt, wenn keine der beiden elektrischen Energiearten zur Verfügung steht.
Eine Rückkehr zur manuellen Anwahl der Energiearten ist jederzeit möglich.
4.7.3 Einstellen der Kühlraumtemperatur
siehe Pkt. "4.6.3"
4.7.4 Tankstopp während Betrieb im Automatik-Modus
i
Um ein ungewolltes Umschalten auf Gasbetrieb während des Tankens auszuschließen, startet die Elektronik den Gasbetrieb des Kühlschranks nach Abstellen des Motors erst nach 15 Minuten. Während dieser Zeit ist das Gerät in Betriebsbereitschaft ("stand-by"). Die Temperaturstufen-LED leuchten dann nicht, während alle anderen Anzeigen aktiv bleiben.
!
WARNUNG!
Im Tankstellenbereich ist das Betreiben offener Flammen verboten.
Sollte der Tankstopp länger als 15 Min. dauern, muss der Kühlschrank ausgeschaltet bzw. auf eine andere Energieart umgestellt werden.
4.7.5 Zusatzfunktionen (MES und AES)
Die Helligkeit der Anzeige-LED verringert sich nach wenigen Sekunden, wenn keine weitere Betätigung der Tasten erfolgt. Wird eine Taste gedrückt, so leuchtet die Anzeige wieder auf. Drücken Sie ein weiteres Mal, um die gewünschte Funktion zu aktivieren.
■ Störungen werden durch Blinken der Störung-LED angezeigt.
■ Steht die Tür zu lange offen (länger als 2 Minuten), ertönt ein akustisches Warnsignal (pulsierender Pfeifton).
Erkennt die elektronische Steuerung eine Störung, ertönt ein akustisches Warnsignal (pulsierender Pfeifton). Gleichzeitig blinkt die Anzeige (Fehlerermittlung s. Pkt 4.19).
4.8 Autarker Gasbetrieb und optionales Batteriefach
Für die Modellvarianten RMD 8xx1 (Geräte mit Elektronik) sind zwei optionale Batteriefächer im Elektronikgehäuse zur internen (autarken) Spannungsversorgung der Elektronik erhältlich.
Batterien sind nicht im Lieferumfang enthalten!
Bestücken Sie das Batteriefach vor Inbetriebnahme des Kühlschranks mit Batterien (8 x AA 1.5 V).
Autarker Gasbetrieb
Solange die bordseitige 12V-Gleichspannungsversorgung aktiv ist, können alle Betriebsmodi angewählt werden. Das Batteriefach ist abgeschaltet.
Fehlt die bordeigene 12V-Gleichspannungsversorgung oder kommt es zu einer Unterbrechung der Spannungsversorgung während des Betriebs, schaltet die Elektronik automatisch auf die geräteinterne Batteriespannung um.
Der Kühlschrank kann jetzt nur im Gasmodus betrieben werden.
Im Betrieb mit geräteinternen Batterien sind alle LED-Anzeigen mit Ausnahme der GAS-LED aus. Die GAS-LED blinkt im Abstand von 15 Sekunden.
Wird eine Taste betätigt, so leuchten zusätzlich die Temperaturstufen-LED (7, Abb. 7,8) auf.
Wenn die geräteinterne Batteriespannung zu niedrig ist, ertönt ein akustisches Signal (Pfeifton) im Abstand von 15 Sekunden. Ersetzen Sie dann die Batterien im Batteriefach.
4.8.1 Einlegen / Wechseln der Batterien
Schalten Sie den Kühlschrank wie unter Pkt. 4.14 Außerbetriebnahme beschrieben aus.
Batteriefach links öffnen
Abb. 15
Batteriefach rechts öffnen
Abb. 16
Entnehmen Sie entladene Batterien.
Ersetzen Sie die Batterien komplett.
■ Mischen Sie unterschiedliche Batterie-
typen nicht.
■ Beachten Sie die Polarität!
■ Schließen Sie nichtaufladbare Batterien nicht an ein Ladegerät an.
Entnehmen Sie aufladbare Batterien (Akkus) vor dem Aufladen aus dem Batteriefach.
■ Vermeiden Sie Kurzschlüsse an den Kontakten im Batteriefach!
Entnehmen Sie die Batterien aus dem Batteriefach bei längerer Außerbetriebnahme des Kühlschranks.
Schützen Sie Ihre Umwelt!
Batterien gehören nicht in den Hausmüll. Geben Sie bitte Ihre verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab.
4.9 Rahmenheizung
Alle Modelle sind mit einer Rahmenheizung (12V--/3,5W) für das Frosterfach ausgestattet. Während der Sommermonate mit hohen Temperaturen und erhöhter Luftfeuchtigkeit kann es zu Wassertropfenbildung am Metallrahmen kommen. Schalten Sie dann die Rahmenheizung mit der Taste (6) ein.
Die Betriebsdauer der Rahmenheizung ist einstellbar für 2 Stunden, 5 Stunden oder Dauerbetrieb. Nach Auswahl der Betriebsdauer über die Taste (6) erlischt die Temperaturstufenanzeige (8) kurz, um für wenige Sekunden die eingestellte Betriebsdauer anzuzeigen. Danach wechselt die Anzeige wieder zurück zur Temperaturstufenanzeige.
Betriebsdauer : 2 h
Taste (6) einmal drücken Anzeige
Betriebsdauer : 5 h
Taste (6) zweimal drücken Anzeige
Dauerbetrieb
Taste (6) dreimal drücken Anzeige
230 V-Modus und
12V-Modus AES (Automatikbetrieb) :
Die Rahmenheizung ist dauernd eingeschaltet. Eine Anzeige an der Bedienblende erfolgt nicht.
Gasmodus :
VORSICHT!
Um eine Entladung der Bordbatterie zu vermeiden, schalten Sie die Rahmenheizung vom Dauerbetrieb in eine andere Betriebsdauer um oder aus.
4.10 Türverriegelung
VORSICHT!
Kühlschranktür grundsätzlich vor Fahrtbeginn schließen und verriegeln!
Öffnen Sie die Tür durch Drücken der Verriegelungstaste und ziehen Sie sie auf (s. Abb. 19).
Verschließen Sie die Tür wieder, indem Sie sie zudrücken. Das Einrasten in die Verriegelung ist hörbar.
Während das Fahrzeug abgestellt ist, kann der Verriegelungshaken zum leichteren Öffnen der Tür fixiert werden (s. Abb. 21-22).
4.10.1 Fixieren und Lösen des Tür- schlossriegels bei Abstellen des Fahrzeugs
Wird das Fahrzeug für längere Zeit auf dem Stellplatz abgestellt, kann der Verriegelungshaken der Tür mit einem Riegel festgeklemmt werden. Die Tür lässt sich nun ohne Betätigung der Verriegelungstaste durch Ziehen öffnen.
Die Innenbeleuchtung wird über einen Türkontakt gesteuert. Steht die Tür länger als 2 Minuten offen, ertönt ein akustisches Warnsignal (pulsierender Pfeifton).
Im Falle einer Störung wenden Sie sich bitte an den autorisierten Dometic Kundendienst.
4.12 Ablageroste positionieren
Zum Herausnehmen der Ablageroste lösen Sie zwei Verriegelungen (1) an der Unterseite. Zum Lösen schieben Sie die Verriegelung nach innen und zum Befestigen nach außen.
Zwei Ablageroste im Kühlraum sind fixiert. Damit wird verhindert, dass bei Entnahme von Ablagerosten ein zu großer Zwischenraum entsteht. Zum Schutz von Kindern darf kein Raum entstehen, der einem Kind Platz bietet.
WARNUNG!
Entfernen Sie keinen der Ablageroste. So erhalten Kinder keinen Platz, um sich im Kühlschrank einzuschließen.
Wollen Sie diese Ablageroste dennoch entnehmen (z.B. Reinigung), lösen Sie zuerst die Verriegelungsstifte (2) wie gezeigt mit einem geeigneten Schraubendreher.
Stecken Sie die Verriegelungsstifte nach Entnahme des mittleren Ablagerostes wieder ein.
4.13 Einlagern von Lebensmitteln und Eiswürfelbereitung
4.13.1 Einlagern von Waren in den Kühlraum
■ Setzen Sie den Kühlschrank ca. 12 Std.vor der Bestückung in Betrieb.
Lagern Sie immer vorgekühlte Waren ein. Achten Sie bereits beim Kauf und Transport darauf, dass die Ware gut gekühlt ist. Verwenden Sie Isoliertaschen.
■ Bei Warenentnahme die Kühlschranktür nur kurzzeitig öffnen.
- Waren müssen verpackt, am besten in geschlossenen Behältern, Alufolie oder dgl. und getrennt voneinander eingelagert werden, um ein Austrocknen und Geruchsbildung zu vermeiden.
- Nie warme Lebensmittel in den Kühlschrank einlagern, erst abkühlen lassen.
■ Waren, die leichtflüchtige, brennbare Gase abgeben können, dürfen nicht im Kühlschrank aufbewahrt werden.
Überfüllen Sie die Ablageroste und Fächer nicht, um die interne Luftzirkulation nicht zu behindern.
Lassen Sie Abstand zwischen Kühlgut und Nachverdampfer ("Kühlrippen") (ca. 10 mm).
Der Kühlschrank darf nicht der direkten Sonnenbestrahlung ausgesetzt werden. Beachten Sie, dass die Innentemperatur eines geschlossenen Fahrzeugs durch Sonnenbestrahlung stark ansteigt, was die Leistung des Kühlschranks beeinträchtigen kann.
- Eine ungehinderte Luftzirkulation des Kühlschrankaggregates muss gewährleistet sein. Die Lüftungsgitter dürfen nicht verdeckt sein.
4.13.2 Einlagern von Waren in das Frosterfach
■ Bewahren Sie keine kohlesäurehaltigen Getränke im Frosterfach auf.
Das Frosterfach ist für die Eiswürfelbereitung und für die kurzfristige Aufbewahrung gefrorener Lebensmittel geeignet. Es ist nicht geeignet zum Einfrieren von Lebensmitteln.
Bei umgebenden Raumtemperaturen niedriger als +10°C kann systembedingt eine gleichmäßige Regelung der Frosterfach-temperatur nicht gewährleistet werden, wenn der Kühlschrank diesen Temperaturen längere Zeit ausgesetzt ist. Dies kann zu einem möglichen Temperaturanstieg im Frosterfach und einem Auftauen des eingelagerten Gutes führen.
4.13.3 Eiswürfelbereitung
Eiswürfel werden am besten nachts gefroren. Nachts ist der Kühlschrank weniger belastet und das Aggregat hat mehr Reserven.
- Eisschale mit Trinkwasser füllen.
- Eisschale ins Frosterfach stellen.
WARNUNG!
Nur Trinkwasser verwenden!
4.13.4 Kühlschrankfächer
① Frosterfach :
bereits gefrorene Waren (Tiefkühlwaren)
2 Oberes Fach: zubereitete Speisen
3 Mittleres Fach:
Milchprodukte, zubereitete Speisen
4 Unteres Fach:
Fleisch, Fisch, Waren zum Auftauen
5 Gemüsefach: Salat, Gemüse, Obst
6 Obere Türetagere: Eier, Butter
⑦ Mittlere Türetagere:
Dosen, Dressings, Ketchup, Marmelade
⑧ Untere Türetagere (Getränkefach): Getränke in Flaschen oder Tüten
4.14 Außerbetriebnahme
■ Schalten Sie den Kühlschrank über die Taste (1) (s. 4.5) aus. Halten Sie die Taste für 3 Sekunden gedrückt. Die Anzeige erlischt und das Gerät ist komplett abgeschaltet.
■ Entriegeln Sie die Verschlusseinrichtung der Türverriegelung (Abb. 30-31) durch Eindrücken und schieben Sie sie nach vorne. Wird die Tür nun geschlossen, bleibt der Kühlschrank einen Spalt weit geöffnet, um Schimmelbildung zu vermeiden.
Wird der Kühlschrank für längere Zeit außer Betrieb genommen, schließen Sie das bordseitige Gas-Absperrventil und das Gasflaschenventil.
4.15 Abtauen
Mit der Zeit bildet sich Reif auf den Kühlrippen im Inneren des Kühlschranks. Eine einseitig stärkere Bereifung kann vorkommen und bedeutet keine Fehlfunktion. Wenn diese Reifschicht etwa 3 mm beträgt, sollten Sie den Kühlschrank abtauen.
■ Schalten Sie den Kühlschrank wie unter Außerbetriebnahme beschrieben aus.
■ Nehmen Sie alle Lebensmittel und die Eisschale heraus.
■ Lassen Sie die Kühlschranktür geöffnet, um Luft hineingelangen zu lassen und Schimmelbildung zu vermeiden.
Wischen Sie beide Kühlfächer nach dem Abtauen (Frosterfach und Kühlrippen sind frei von Reif) mit einem Tuch trocken.
Bemerkung: Das Tauwasser des Hauptkühlfaches läuft in einen Auffangbehälter auf der Rückseite des Gerätes. Dort verdunstet das Wasser.
VORSICHT!
Die Reifschicht darf niemals gewaltsam entfernt oder das Abtauen mit einem Heizstrahler beschleunigt werden!
4.15 Betrieb bei niedrigen Außentemperaturen
Kontrollieren Sie regelmäßig, ob die Lüftungsöffnungen (1) nicht von Schnee, Blättern oder dgl. zugesetzt sind.
Lüftungsgitter LS 300
Abb. 33
Montieren Sie bei einer Außentemperatur unter + 10 C° die Winterabdeckungen (2). Das Aggregat wird so gegen zu kalte Luft geschützt, die ansonsten die Leistung des Aggregates einschränken könnte.
4.16.1 Anbringen der Winterabdeckung
Abb. 34
Bringen Sie beide Winterabdeckungen an, wenn das Fahrzeug für längere Zeit außer Betrieb genommen oder von außen gereinigt wird.
i
Dometic bietet für das Lüftungsgitter LS 300 das Winterset EWS 300 an, das bei sehr niedrigen Temperaturen ab +5°C bis -30°C eingesetzt werden kann.
4.17 Wechsel der Dekorplatte
Dekorplatte mit Rahmen
Ziehen Sie die seitliche Leiste (1) der Tür ab (Leiste ist aufgesteckt, nicht verschraubt).
■ Schieben Sie die Dekorplatte (2) aus der Tür hinaus, setzen Sie die neue Dekorplatte ein und stecken Sie die Leiste (1) wieder auf.
Abb. 36
VORSICHT!
Abmessungen der Dekorplatte (Rahmen) :
Obere Türe
Höhe Breite Dicke
299.5 +/- 0.5 mm 507 +/- 0.5 mm max. 1.7 mm
Untere Türe
Höhe Breite Dicke
907.5 +/- 1 mm 507 +/- 0.5 mm max. 1.7 mm
Rahmenlose Dekorplatte
4.18 Verhalten bei Störungen
Störung : Der Kühlschrank kühlt nicht ausreichend.
| mögliche Ursache | Abhilfe |
| - Die Belüftung des Aggregates ist nicht ausreichend.- Die Thermostateinstellung ist zu niedrig.- Der Nachverdampfer ist stark vereist.- Zuviele warme Lebensmittel wurden kurzfristig eingelagert.- Das Gerät ist noch nicht lange in Betrieb.- Die umgebenden Temperaturen sind zu hoch. | - Prüfen Sie, ob die Lüftungsgitter nicht abgedeckt sind.- Stellen Sie den Thermostatregler auf eine höhere Stellung.- Prüfen Sie, ob die Kühlschranktür korrekt schließt.- Lassen Sie erwärmte Waren vor Einlagerung abkühlen.- Prüfen Sie den Kühlraum nach ca. 4-5 h auf Kühlung.- Entnehmen Sie zeitweise die Lüftungsgitter. |
Störung : Der Kühlschrank kühlt nicht im Gasbetrieb.
| mögliche Ursache | Abhilfe |
| - Gasflasche ist leer.- Die vorgeschaltete Absperreinrichtung ist geschlossen- Es befindet sich Luft in der Leitung | - Gasflasche tauschen.- Absperreinrichtung öffnen.- Gerät ausschalten und neu starten. Vorgang ggf. 3-4 mal wiederholen. |
Störung : Der Kühlschrank kühlt nicht im 12V-Betrieb.
| mögliche Ursache | Abhilfe |
| - Bordseitige Sicherung defekt.- Batterie entladen.- Zündung nicht eingeschaltet.- Heizelement defekt (s.a. Störungsanzeige). | - Neue Sicherung einsetzen.- Batterie prüfen und laden.- Motor starten.- Verständigen Sie den Dometic-Kundendienst. |
Störung : Der Kühlschrank kühlt nicht im 230V-Betrieb.
| mögliche Ursache | Abhilfe |
| - Bordseitige Sicherung defekt.- Fahrzeug nicht an Netzversorgung angeschlossen.- AES: Gasbetrieb trotz Netzanschluss?- Heizelement defekt (s.a. Störungsanzeige). | - Neue Sicherung einsetzen.- Netzverbindung herstellen.- Gerät schaltet in Gasmodus wegen zu geringer Netzspannung (schaltet automatisch in 230V-Betrieb zurück).- Verständigen Sie den Dometic-Kundendienst. |
4.19 Hinweise zur Fehleranzeige und Fehlerbehebung
Kühlschränke mit einer Elektronik (MES, AES) zeigen auftretende Fehler durch Blinken von LED an.
- Beim Auftreten einer Störung blinkt gleichzeitig die Indikator-LED "Störung" (8) auf und es ertönt ein akustischer Alarm.
Bevor Sie den autorisierten Kundendienst benachrichtigen, kontrollieren Sie bitte, ob :
■ die Anweisungen im Abschnitt „Bedienung des Kühlschranks“ korrekt befolgt wurden.
■ der Kühlschrank waagerecht steht.
es möglich ist, den Kühlschrank mit irgendeiner vorhandenen Energieart zu betreiben.
4.19.1 Statusanzeigen
MES
Abb. 44
1 = Taste EIN/AUS
2 = Energiewahltaste 230V \~
3 = Energiewahltaste GAS
4 = Energiewahltaste 12V =
AES
Abb. 45
7 = Temperaturstufenanzeige
8 = LED Störung / Reset-Taste GAS-STÖRUNG
Betrieb mit bordseitiger 12V-Versorgung
| Anzeige | Störung | Abhilfe | |
 | blinken +akustischesSignal 20s | nicht vorhanden oder zu niedrig | Netzanschluss, Netzspannung, Sicherung prüfen230V |
 | blinken +akustischesSignal 20s | 12V-Modus: „12V“ nicht vorhanden oder zu nied-rig | 12V-Anschluss, Bordbatterie, Sicherung prüfenAES: D+ - Signal prüfen |
 | blinken +akustischesSignal 20s | GAS/Auto-Modus:Flamme nicht entzündet | Gasversorgung prüfen (Gasflasche, Gasventil)Nach Beheben der Störung Taste ☑ drücken. |
| Akustisches Signal,15s lang, im Abstand von 2 Minuten | Innenbeleuchtung ist eingeschaltet | Türe schließen, Türkontakt prüfen | |
 | blinken +akustischesSignal 20s | 230V-Modus: 230V-Heizelement defekt | 230V-Heizelement ersetzen lassen,Kundendienst verständigen |
 | blinken +akustischesSignal 20s | 12V-Modus: 230V-Heizelement defekt | 12V-Heizelement ersetzen lassen,Kundendienst verständigen |
| 7 | blinken | Kontakt oder defekt | Kundendienst verständigenTemperatursensor ohne |
 | blinken +akustischesSignal 20s | Brenner defektoderAggregat defekt | Brenner, Brennerdüsen prüfen, ggf. ersetzen lassen,Kundendienst verständigen |
Betrieb mit Batterien (interne Spannungsversorgung)
| Anzeige | Störung | Abhilfe |
| 3 blinken hell Flamme nicht entzündet8 | Gasversorgung prüfen (Gasflasche, Gasventil)Nach Beheben der Störung Taste drücken. | |
| 3 blinken hell7 | Brenner defekt oder Aggregat defekt | Brenner, Brennerdüsen prüfen, ggf. ersetzen lassen, Kundendienst verständigen |
| Akustisches Signal, im Abstand von 15 Sekunden | Unterspannungserkennung (interne Batterien) | Batterien ersetzen |
| Automatische Umschaltung von externer auf interne Spannungsversorgung funktioniert nicht(Wegfall der bordseitigen 12V-Versorgung für die Elektronik) | Kühlschrank funktioniert nicht;Gasbetrieb nicht möglich, obwohl Batterien eingesetzt. | Die bordseitige Spannung wurde während dem Starten des Gasbetriebs unterbrochen.Anmerkung: Während des Zündens erfolgt keine automatische Umschaltung.Kühlschrank ausschalten und neu starten |
Mode d'emploi
In der Steinwiese 16
D-57074 Siegen
www.dometic.com
1.0 Généralités
1.1 Introduction
Dometic Kühlschränke sind für den Anschlussdruck 30 mbar ausgerüstet. Verwenden Sie bei einem Anschluss an eine 50 mbar-Anlage den Truma Vordruckregler VDR 50/30.
AVERTISSEMENT!
■ Selezione "Tensione di rete" col tasto (2)
■ Temperaturstufen einstellen mit Taste (7)
