Produkttyp	Professioneller Mikrowellenherd (gewerbliche Nutzung)
Marke und Modell	ACP JET19
Fassungsvermögen (ungefähr)	Ca. 0,7 m³ (Innenraum)
Abmessungen (B x H x T)	550 x 400 x 500 mm (geschätzt)
Gewicht	Ca. 35 kg
Stromversorgung	208-240 V, 50/60 Hz, eigener Stromkreis
Mikrowellenleistung	1900 W (60 Hz Modell) / 1400 W (50 Hz Modell)
Konvektionstemperaturbereich	65 °C bis 250 °C (150 °F bis 475 °F)
Gararten	Nur Mikrowelle, nur Konvektion, gemischt (Kombi)
Programmierungsarten	1 Taste (10 Speicherplätze) oder 2 Tasten (100 Speicherplätze), bis zu 4 Schritte pro Programm
Maximale Timerzeit	20 Minuten (1400 W Modell) oder 16 Minuten (1900 W Modell) pro Schritt
Anzeige	LCD-Bildschirm, Temperatur, Dauer, MW-Leistung, Schritt
Sonderfunktionen	Vorheizen, Mehrschrittgaren, Programmtransfer per USB-Stick, Selbstdiagnose
Benutzeroptionen	Einfache/doppelte Tastenprogrammierung, Türrücksetzung, Pieptonlautstärke, Garzeitende, manuelle Eingabe, Temperaturwarnungen, Skala °F/°C, Filterreinigungs-Erinnerung, Nur-Mikrowellenmodus
Sicherheit	Erdung erforderlich, automatische Abschaltung nach 2 Stunden Inaktivität, Türverriegelung, Fehlercodes
Wartung und Reinigung	Häufige Reinigung des Innenraums, herausnehmbarer Magnetfilter, Fettauffangschale, Verwendung empfohlener ACP-Produkte (CL10, SH10)
USB-Stick	Programmtransfer zu/von dem Ofen, Standard-USB-Format
Mitgeliefertes Zubehör	Rost, Fettauffangschale, Magnetfilter, (Warnhinweisetikett)
Einbaumaße	Oberer Abstand: 5,1 cm (Nordamerika) oder 17,8 cm (international); hinten: 6,5 cm; seitlich: 3 cm
Service und Garantie	Kontakt ACP ComServ: 866-426-2621 (USA/Kanada) oder [phone] (andere)

Häufig gestellte Fragen - JET19 ACP

Wie programmiere ich eine benutzerdefinierte Gartaste?

Schalten Sie den Ofen ein und heizen Sie vor. Wenn die Anzeige Ready anzeigt, drücken Sie Program Save. Drücken Sie die zu programmierende Taste und verwenden Sie dann Time Entry, Temp Entry und Power Level, um die Parameter einzustellen. Drücken Sie Program Save, um zu speichern.

Wie verwende ich das Mehrschrittgaren?

Bei der Programmierung einer Taste drücken Sie nach Eingabe der Parameter des ersten Schritts auf Stage, um zum nächsten Schritt zu gelangen. Sie können bis zu 4 Schritte programmieren. Drücken Sie Program Save, um zu speichern.

Warum zeigt der Ofen 'Clean Filter' an?

Die Erinnerung Clean Filter erscheint je nach eingestellter Häufigkeit in den Optionen (7, 30 oder 90 Tage). Reinigen Sie den Magnetfilter unter der Tür mit warmem Seifenwasser und setzen Sie ihn wieder ein.

Wie ändere ich die Anzeige von °F auf °C?

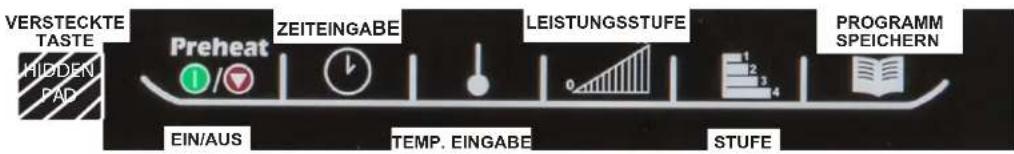

Drücken Sie im STANDBY-Modus die versteckte Taste (links von Preheat On/Off) und dann Program Save. Drücken Sie die Temp-Taste (Taste 0?), bis die gewünschte Skala angezeigt wird (FAHRENHEIT oder CELSIUS). Drücken Sie Program Save, um zu bestätigen.

Was tun, wenn der Ofen einen Fehlercode anzeigt?

Notieren Sie den Code (z.B. FEHLER! Fehlercode: 2). Trennen Sie den Ofen für 1 Minute vom Stromnetz und schließen Sie ihn wieder an. Wenn der Code erneut erscheint, wenden Sie sich an ein autorisiertes ACP-Servicecenter.

Kann ich Metallutensilien in diesem Ofen verwenden?

Vermeiden Sie Metallutensilien, außer flachen Töpfen (≤ 2,5 cm). Stellen Sie sicher, dass sie nicht die Ofenwände oder die Tür berühren.

Wie übertrage ich Programme per USB-Stick?

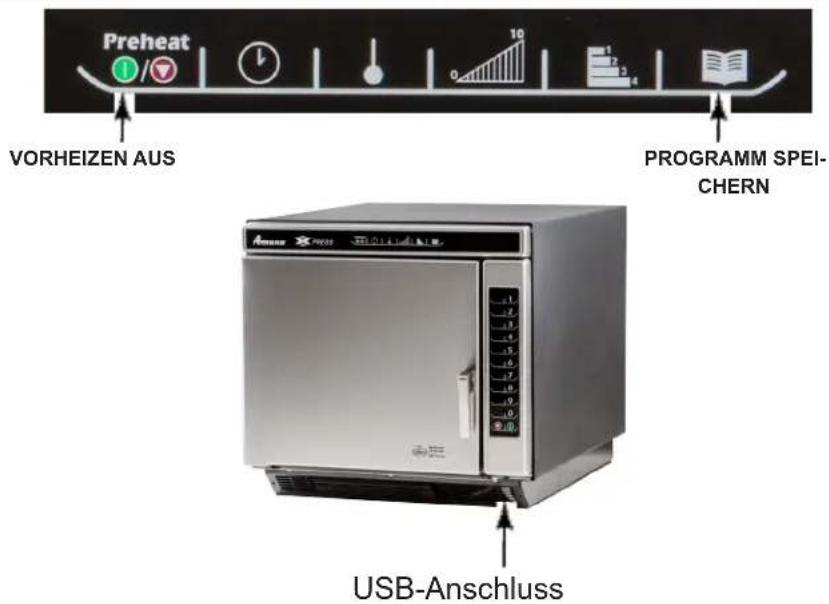

Stecken Sie einen USB-Stick in den Anschluss unter dem vertikalen Tastenfeld. Öffnen Sie die Tür, halten Sie die 5-Taste gedrückt, bis USb angezeigt wird. Drücken Sie 1 (USB zum Ofen) oder 2 (Ofen zu USB) und dann Start. Warten Sie, bis die Übertragung abgeschlossen ist.

Wie reinige ich den Innenraum des Ofens?

Trennen Sie den Ofen vom Stromnetz. Verwenden Sie einen Plastikschwamm und das Produkt ACP Oven Cleaner (CL10) für hartnäckige Rückstände. Spülen Sie gründlich mit einem feuchten Tuch nach. Tragen Sie dann ACP Oven Shield (SH10) auf, um die Oberflächen zu schützen.

Heizt der Ofen, wenn er sich nicht im Gar-Modus befindet?

Der Ventilator kann laufen, um die elektronischen Komponenten zu kühlen, auch ohne Garvorgang. Das ist normal.

Warum ist die maximale Garzeit begrenzt?

Die Gesamtgarzeit pro Schritt ist aus Leistungs- und Sicherheitsgründen auf 20 min (1400 W Modelle) oder 16 min (1900 W Modelle) begrenzt.

BEDIENUNGSANLEITUNG JET19 ACP

Kommerzieller Kombi-Ofen (Mikrowelle und Heißluft)

Bewahren Sie diese Anleitung für eine zukünftige Bezugnahme auf. Wenn das Gerät den Besitzer wechselt, sollte dieses Handbuch der Ausrüstung beiliegen.

Inhalt

Modellbezeichnung 2

Erdung....3

Installation....3

Display und Funktionen......4

Programmierung 7

Heißluftgaren....8

Kombiniertes Garen (Mikrowelle und Heißluft) 9

Mikrowellengaren (nur Mikrowelle) ..... 10

Benutzeroptionen....11

Betrieb über USB-Flash-Laufwerk ..... 12

Wartung durch den Benutzer 13

Service-Codes....13

Pflege und Reinigung....14

Vor dem Anruf beim Kundendienst......15

Modellkennzeichnung

Halten Sie bei einem Anruf bei ACP bitte die Produktinformationen bereit. Die Produktinformationen finden Sie auf dem Schild mit der Seriennummer des Ofens.

Notieren Sie folgende Informationen:

Modellnummer:

Seriennummer (oder S/N):

Datum der Installation:

Name und Adresse des Händlers:

Wenden Sie sich mit Fragen zum Produkt oder nach autorisierten ACP-Servicefachkräften an den ACP ComServ Kundendienst.

– Innerhalb der USA oder Kanada gebührenfrei unter 866-426-2621.

– Außerhalb der U.S.A. und Kanada unter 319-368-8120.

– E-Mail: [e-mail].

Reparaturen im Rahmen der Garantie müssen von einem autorisierten ACP-Servicefachmann durchgeführt werden. ACP empfiehlt, sich auch bei Reparaturen nach Ablauf des Garantiezeitraums an einen autorisierten ACP-Servicefachmann oder den ACP ComServ Kundendienst zu wenden.

Auspacken des Ofens

• Überprüfen Sie den Ofen auf Beschädigungen, wie Beulen an der Tür oder im Garraum.
• Melden Sie dem Händler unverzüglich alle Dellen und Bruchschäden. Benutzen Sie den Ofen nicht, wenn er beschädigt ist.
• Entfernen Sie alle Materialien aus dem Garraum.
• Wenn der Ofen an einem extrem kalten Ort gelagert war, warten Sie einige Stunden, bevor Sie in an das Stromnetz anschließen.

Funkstörungen

Der Mikrowellenbetrieb kann zu Störungen des Radio-/Fernsehempfangs oder an ähnlichen Öfen führen. Gehen Sie wie folgt vor, um Störungen zu reduzieren oder zu vermeiden:

• Reinigen Sie die Tür und die Dichtflächen des Ofen entsprechend den Anweisungen im Abschnitt Pflege und Reinigung.

- Platzieren Sie Radio, Fernsehen, usw. möglichst weit vom Ofen entfernt.

- Verwenden Sie eine ordnungsgemäß installierte Radio-/Fernsehantenne, um den Signalempfang zu optimieren.

Aufstellung des Ofens

• Installieren Sie den Ofen nicht neben oder über einer Wärmequelle wie einem Pizzaofen oder einer Friteuse. Dies kann zu Störungen des Mikrowellenbetriebs führen und die Lebensdauer der elektrischen Teile verkürzen.
• Ofenfilter nicht blockieren oder verstellen. Ermöglichen Sie den Zugang zum Reinigen.
• Stellen Sie den Ofen auf eine gerade Arbeitsfläche.
• Bringen Sie neben dem Mikrowellenofen gut sichtbar ein Warnschild an, falls vorhanden.
• Der Anschluss sollte so positioniert sein, dass der Stecker bei installiertem Ofen gut zugänglich ist.

Abstandsmaße des Ofens

A—Achten Sie bei nordamerikanischen Modellen (UL/CSA) auf einen Mindestabstand oberhalb des Ofen von mindestens 5,1 cm. Achten Sie bei internationalen Modellen (50 Hz) auf einen Mindestabstand oberhalb des Ofens von 17,8 cm. Eine gute Luftzirkulation um den Ofen kühlt die Elektroteile. Bei einem eingeschränkten Luftfluss funktioniert der Ofen möglicherweise nicht korrekt und die Lebensdauer der Elektroteile verkürzt sich.
B—Achten Sie zwischen Luftauslass an der Ofenrückseite und der Rückwand auf einen Mindestabstand von 6,5 cm.
C—Achten Sie auf einen Seitenabstand von mindestens 3 cm.

WARNUNG

Um die Gefahr von Stromschlägen oder Tod zu vermeiden, muss dieser Ofen geerdet werden und der Stecker darf nicht verändert werden.

Erdung

Der Ofen muss geerdet werden. Durch einen

Fluchtdraht, über den der Strom bei einem Kurzschluss

abgeleitet wird, reduziert die Erdung das Risiko eines Stromschlages. Dieser Ofen verfügt über ein Elektrokabel mit einem Erdungsleiter und einem Schuko-Stecker. Der Stecker muss an eine ordnungsgemäß installierte und geerdete Steckdose angeschlossen werden.

Fragen Sie einen qualifizierten Elektriker oder Servicefachmann, falls die Erdungsanleitungen unverständlich sind oder Zweifel an der ordnungsgemäßen Erdung des Ofens bestehen.

Verwenden Sie kein

Verlängerungskabel.

Wenn das Elektrokabel des Produkts zu kurz ist, ist von einem qualifizierten Elektriker eine Schuko-Steckdose zu installieren. Dieser Ofen sollte in einem separaten Stromkreis angeschlossen werden, dessen Anschlussleistung den Produktspezifikationen entspricht. Wenn der Kombi-Ofen zusammen mit anderen Geräte an einem Stromkreis angeschlossen ist, kann dies die Garzeit verlängern und zum Durchbrennen der Sicherungen führen.

Externe

Potenzialausgleichsschiene

(nur Export)

Das Gerät verfügt über eine zusätzliche Erdungsklemme. Die Klemme bietet einen externen Erdungsanschluss zusätzlich zum Erdungsstift am Stecker. Die Klemme befindet sich außen an der Ofenrückseite und ist mit folgendem Symbol gekennzeichnet.

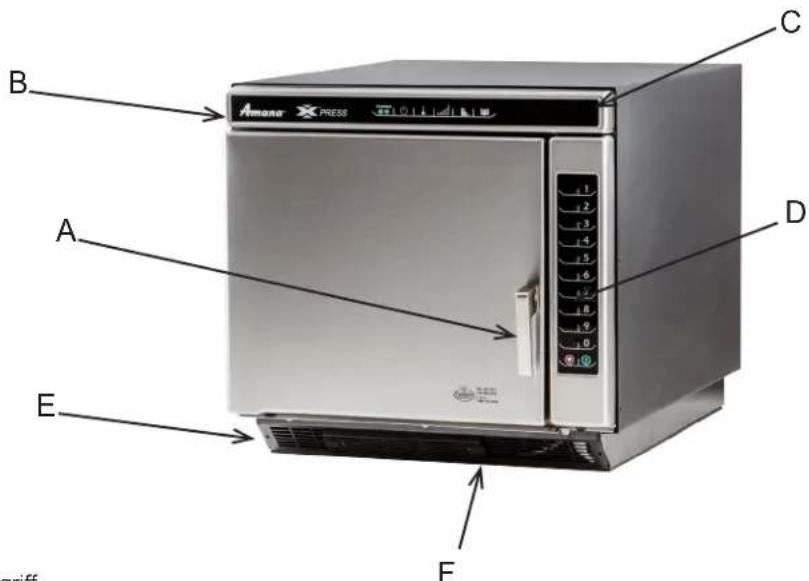

Display und Funktionen

A—Türgriff
B—Oberes Bedienfeld
C—Display
E—Seitliches Bedienfeld
E—Magnetisches Luftansaugfilter
F—Fettpfanne

Ofenfunktionen

Nach dem Öffnen und Schließen der Ofentür oder nach dem Ausschalten des Ofens über die Vorheiz-Taste wird "Standby" angezeigt.

Nach dem Drücken der Vorheiz-Taste erscheint im Display "Oven Preheating" (Ofen wird vorgeheizt) und die eingestellte Temperatur. (im Beispiel 475°F)

Nach Drücken der Vorheiz-Taste wird "Ready" (Bereit) und die eingestellte Temperatur angezeigt. "Ready" (Bereit) zeigt an, dass der Ofen die Temperatur erreicht hat. (im Beispiel 475°F)

Ready 475°F or 250°C

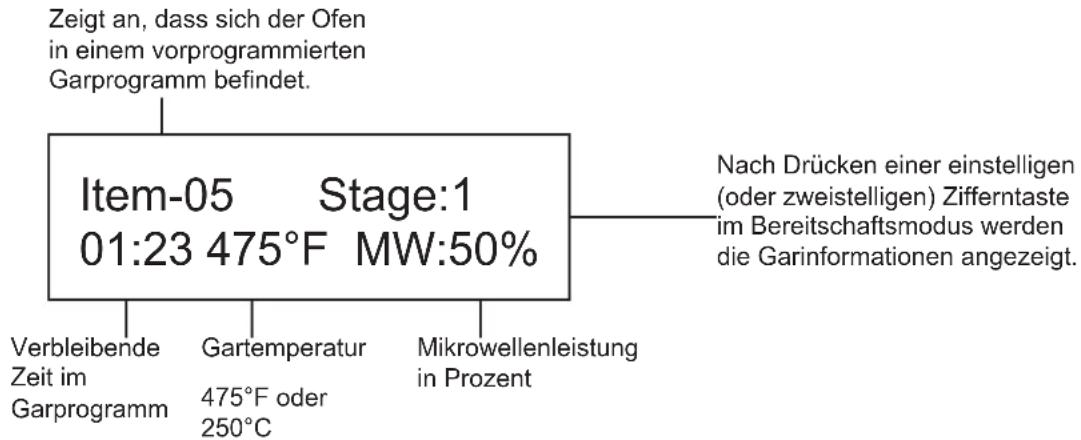

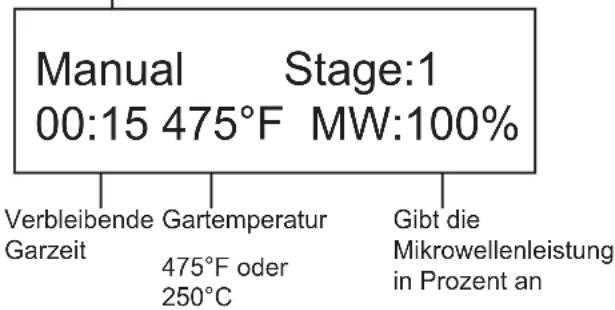

Zeigt an, dass sich der Ofen in einem manuellen Garprogramm befindet

Display und Funktionen (Fortsetzung)

Start-Taste

Über die Start-Taste wird ein manuell eingegebener Garzyklus

gestartet.

Stopp/Reset-Taste

Mit der Stopp/ Reset-Taste wird ein

laufender Garvorgang beendet und die Restzeit gelöscht, ebenso wie das Programm oder die Benutzeroption. Wenn ein Programm oder eine Benutzeroption über die Stopp/Reset-Taste beendet wird, werden die Änderungen verworfen.

Temperaturwarnungen

Der Kombi-Ofen gibt zwei unterschiedliche Temperaturwarnungen aus. Beim Drücken einer programmierten Taste ertönen drei Pieptöne. Es gibt folgende Warnungen:

• Eine Warnung, wenn die Vorheiztemperatur nicht mit der vorprogrammierten Temperatur eines Garprogramms übereinstimmt.
• Eine Warnung, wenn die tatsächliche Temperatur im Garraum nicht der Vorheiztemperatur entspricht, z.B. bei ersten Einschalten des Ofens.

Drücken Sie die Start-Taste, um die Warnung aufzuheben und einen Garzklus zu beginnen. Wie sie die Warnungen ausschalten, erfahren Sie im Abschnitt Benutzeroptionen.

Garanzeige

ANZEIGEN BESCHREIBUNG

OVEN PREHEATING 475°F	Oven Preheating 475°F or 250°C wird angezeigt, wenn der Ofen eingeschaltet und auf die eingestellte Temperatur vorgeheizt wird. Oven Preheating blinkt, wenn ein Garprogramm gestartet oder programmiert werden kann.
READY 475°F	Ready 475°F or 250°C wird angezeigt, wenn der Ofen die Vorheiztemperatur erreicht hat und kochbereit ist. Ready blinkt, wenn ein Garprogramm gestartet oder programmiert werden kann.Hinweis: Der Ofen schaltet sich nach zwei Stunden Inaktivität ab.
00:00	Zeigt die Garzeit an. Bei einem stufenweisen Garprogramm wird die Gesamtgarzeit angezeigt.
MW 50%	MW 50% zeigt die aktuelle Mikrowellenleistung an. 100% ist die höchste Einstellung und 0% die niedrigste (keine Mikrowellenenergie verwendet).
ITEM-05	ITEM-05 zeigt die ein- oder zweistellige Eingabe eines Garprogramms über eine programmierte Taste an.
STAGE 1	Stage 1 zeigt an, in welcher Stufe des Garprogramms (1 bis 4) sich der Ofen befindet.
STANDBY	STANDBY wird angezeigt, wenn der Ofen ausgeschaltet, der Netzstecker eingesteckt oder die Tür geöffnet und wieder geschlossen wurde.
Programmierdisplay
ANZEIGEN BESCHREIBUNG
Enter Program to Add/Review:	Wird angezeigt, wenn der Ofen über eine ein- oder zweistellige Programmnummer eingestellt werden kann.
STAGE 1	Zeigt während des Garens oder beim Programmieren einer bestimmten Garstufe die Stufennummer an. Die Stufennummer (1 bis 4) zeigt die aktuelle Stufe an.
USB Display
ANZEIGEN BESCHREIBUNG
USB	Zeigt an, dass die Zifferntaste 5 gedrückt gehalten wird und die Datenübertragung vom/zum USB-Flash-Laufwerk abgeschlossen ist.

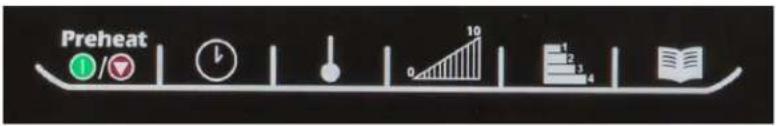

Programmiertasten

Der Ofen ist werkseitig auf einstellige Programmnummern eingestellt. Wie Sie den Ofen standardmäßig auf zweistellige Programmnummern umstellen, erfahren Sie im Abschnitt Benutzeroptionen. Programmierung von Dauer, Leistung und Temperatur für eine Taste:

1. Der Ofen muss eingeschaltet sein.

- Drücken Sie die Vorheiz-Taste.

- Im Display erscheint die Meldung Oven Preheating 475°F or 250°C, wobei Oven Preheating blinkt.

1. Der Ofen erreicht die Vorheiztemperatur.

2. Im Display erscheint die Meldung Ready 475°F or 250°C, wobei Ready blinkt. Drücken Sie die Programmspeicher-Taste.

3. Der Programmierungsmodus startet.

4. Im Display wird Enter Program to Add/Review angezeigt.

5. Drücken Sie die Taste, die Sie programmieren oder neu programmieren möchten.

Das Display zeigt alle Einstellungen für die Taste an.

- Neben dem Wort ITEM wird die Nummer der Taste angezeigt, die programmiert wird.

1. Drücken Sie die Zeiteingabe-Taste, um die Garzeit zu programmieren.

2. Geben Sie die gewünschte Garzeit über die Zifferntasten ein.
   • Die Gesamtkochzeit der Mikrowelle (alle Stufen kombiniert) beträgt 20 Minuten für Modelle mit 1400 Watt und 16 Minuten für Modelle mit 1900 Watt.

3. Drücken Sie die Temperatureingabe-Taste, um die Gartemperatur zu programmieren.

- Geben Sie über die Zifferntasten die gewünschte Heißlufttemperatur ein.

1. Drücken Sie die Leistungsstufen-Taste, um die Mikrowellenleistung zu programmieren.

2. Mit den Tasten 1 (10%) bis 9 (90%) können Sie die Mikrowellenleistung senken und erhöhen. 0 schaltet die Mikrowellenleistung aus und das Garen erfolgt nur über Heißluft.

3. Durch zweimaliges Drücken einer beliebigen Zifferntaste setzen Sie die Leistung wieder auf 100%.

4. Drücken Sie die Programmspeicher-Taste, um die Programmänderungen zu speichern.

5. Mit der Stopp/Reset-Taste können Sie die Änderungen verwerfen.

Programmieren mehrerer Garstufen

Mit Garstufen können mehrere Garzyklen direkt hintereinander durchgeführt werden. Mit einer Speichertaste können bis zu vier verschiedene Garzyklen programmiert werden. Einstellung der Garstufen:

1. Befolgen Sie die Schritte 1 bis 6.
2. Drücken Sie die Stufen-Taste.

• Die Programmierung der nächsten Garstufe wird gestartet
- Auf dem Display wird die zu programmierende Stufe angezeigt.
- Geben Sie Garzeit, Temperatur und Leistungsstufe ein, laut Schritt 4, 5 und 6.
- Drücken Sie die Stufen-Tasten erneut, um eine andere Garstufe für die Taste einzugeben.
- Es können bis zu vier verschiedene Stufen programmiert werden.

1. Drücken Sie die Programmspeicher-Taste, um das Programm und die Änderungen zu speichern.

2. Drücken Sie die Stopp/Reset-Taste, bevor Sie die Programmspeicher-Taste drücken, um die Änderungen zu verwerfen.

Programmieren der Vorheizeinstellungen

Die Heißlufttemperatur kann von 65°C bis 250°C (150 °F bis 475°F) eingestellt werden. Es wird empfohlen, die Vorheiztemperatur auf den am häufigsten in diesem Ofen verwendeten Wert einzustellen. Werkseitig ist das Gerät auf eine Vorheiztemperatur von 250°C (475°F) eingestellt.

Programmieren der Vorheizeinstellungen:

1. Schalten Sie den Ofen ein, um die Vorheiztemperatur einzustellen.
2. Drücken Sie die Programmspeicher-Taste.
3. Drücken Sie die Temperatureingabe-Taste.
4. Geben Sie über die Zifferntasten die gewünschte Temperatur ein.
5. Die Temperatur wird in Schritten von 5°C (5°F) eingegeben. Andernfalls wird die Temperatur automatisch auf den nächsten 5°C-Wert (5°F) geändert.
6. Die Vorheiztemperatur wird geändert.

Was sind Garstufen?

Durch Garstufen lassen

sich verschiedene Garzyklen, oder Stufen, nacheinander durchführen, ohne dass der Benutzer die Einstellungen erneut vornehmen muss. Garstufen können so eingestellt werden, dass die Speisen zuerst aufgetaut, dann gegart und anschließend bis zum Servieren warm gehalten werden.

Beispiel von Phasenkochen Zuständen
Phase 1 Phase 2 Phase 3 Phase 4

Temp	230°C	230°C	230°C	230°C
Kochstufe	100%	30%	0	50%
Zeit	2:30	1:30	1:30	1:00

ACHTUNG

Um die Gefahr von Verbrennungen zu vermeiden, handhaben Sie Geschirr, Rost und Tür mit Vorsicht. Lassen Sie Ofen, Geschirr und Rost vor dem Reinigen abkühlen. Ofen, Geschirr und Rost werden beim Betrieb heiß.

Über vorprogrammierte Tasten oder manuelle Zeiteingaben können Sie den Ofen auch nur zum Heißluftgaren verwenden. Die folgenden Anweisungen gelten nur für Heißluftgaren. Informationen zum Kombi-Garen finden

Sie im Abschnitt.

Heißluftgaren

Beim Heißluftgaren wird die erhitzte Luft über ein Heißluftelement und ein Gebläse gleichmäßig im Garraum verteilt. Durch die Luftzirkulation ist das Gargut überall derselben Temperatur ausgesetzt, sodass keine heißen oder kalten Stellen entstehen. Durch diese konsistente Temperatur gart das Gargut gleichmäßig und die Garzeit verkürzt sich. Der Ofen arbeitet immer im Heißluftmodus.

Heißluftgaren mit programmierten Tasten

1. Drücken Sie die Vorheiz-Taste, um den Ofen einzuschalten.

• Der Ofen startet einen Vorheizzyklus.
- Im Display wird Oven Preheating 475°F (250°C) angezeigt.
- Wie Sie die Vorheiztemperatur ändern, erfahren Sie unter Programmierung.

1. Der Ofen erreicht die Vorheiztemperatur.

- Ready 475°F (250°C) wird angezeigt.

1. Drücken Sie die ausgewählte, auf 0% Mikrowelle vorprogrammierte Taste.

2. Drücken Sie bei einer einstelligen Programmnummer die Taste, um den Ofen automatisch zu starten.

3. Drücken Sie bei einer zweistelligen Programmnummer die Tasten in der entsprechenden Reihenfolge, um den Ofen automatisch zu startet.

4. Der Garzyklus startet

- Das vorprogrammierte Garprogramm, die gesamte Garzeit, die Gartemperatur, die Mikrowellenleistung in Prozent und die Stufe werden angezeigt.

1. Der Ofen beendet die Garfolge

2. Ein Piepton signalisiert das Ende des Garzyklus.

3. Im Display wird Done angezeigt.
   • Garraum und Kochgeschirr sind heiß.

4. Drücken Sie die Vorheiz-Taste, um den Ofen auszuschalten.

Heißluftgaren über manuelle Einstellungen

1. Drücken Sie die Vorheiz-Taste, um den Ofen einzuschalten.

2. Der Ofen startet einen Vorheizzyklus.

3. Im Display wird Oven Preheating 475°F (250°C) angezeigt.

4. Wie Sie die Vorheiztemperatur ändern, erfahren Sie unter Programmierung.

5. Der Ofen erreicht die Vorheiztemperatur.

- Ready 475°F (250°C) wird angezeigt.

1. Stellen Sie das Gargut in den Ofen.

2. Drücken Sie die Zeiteingabe-Taste.

- Geben Sie mit Hilfe der Zifferntasten die gewünschte Garzeit ein.

1. Drücken Sie die Temperatureingabe-Taste, wenn die Gartemperatur von der Vorheiztemperatur abweicht.

• Geben Sie die neue Temperatur ein.

1. Drücken Sie die Leistungsstufen-Taste.

- Drücken Sie die Taste "0" für 0% Mikrowelle. 0 schaltet die Mikrowellenleistung aus und das Garen erfolgt nur über Heißluft.

1. Wenn Sie stufenweise garen möchten, drücken Sie die Stufen-Taste und wiederholen Sie die Schritte 4 bis 6.

- Es können bis zu 4 verschiedene Stufen programmiert werden.

1. Drücken Sie die Start-Taste, um den Garzyklus zu starten.

ACHTUNG

Um die Gefahr von Verbrennungen zu vermeiden, handhaben Sie Geschirr, Rost und Tür mit Vorsicht. Lassen Sie Ofen, Geschirr und Rost vor dem Reinigen abkühlen. Ofen, Geschirr und Rost werden beim Betrieb heiß.

Über vorprogrammierte Tasten oder manuelle Zeiteingaben können Sie den Ofen im Kombi-Programm verwenden. Folgende Anweisungen gelten nur für Kombi-Garen. In dem Abschnitt finden Sie Informationen zum reinen Kombi-Garen.

Kombi-Garen mit vorprogrammierten Tasten

1. Drücken Sie die Vorheiz-Taste, um den Ofen einzuschalten.

• Der Ofen startet einen Vorheizzyklus.
- Im Display wird Oven Preheating 475°F (250°C) angezeigt.
- Wie Sie die Vorheiztemperatur ändern, erfahren Sie unter Programmierung.

1. Der Ofen erreicht die Vorheiztemperatur.

- Ready 475°F (250°C) wird angezeigt.

1. Drücken Sie die gewünschte Taste.

2. Drücken Sie bei einer einstelligen Programmnummer die Taste, um den Ofen automatisch zu starten.

3. Drücken Sie bei einer zweistelligen Programmnummer die Tasten in der entsprechenden Reihenfolge, um den Ofen automatisch zu startet.

4. Der Garzyklus startet

- Das vorprogrammierte Garprogramm, die gesamte Garzeit, die Gartemperatur, die Mikrowellenleistung in Prozent und die Stufe werden angezeigt.

1. Der Ofen beendet die Garfolge

2. Ein Piepton signalisiert das Ende des Garzyklus.

3. Im Display wird Done angezeigt.
   • Garraum und Kochgeschirr sind heiß.

4. Drücken Sie die Vorheiz-Taste, um den Ofen auszuschalten.

Kombi-Garen über manuelle Gareinstellungen

1. Drücken Sie die Vorheiz-Taste, um den Ofen einzuschalten.

• Der Ofen startet einen Vorheizzyklus.
- Im Display wird Oven Preheating 475°F (250°C) angezeigt.
- Wie Sie die Vorheiztemperatur ändern, erfahren Sie unter Programmierung.

1. Der Ofen erreicht die Vorheiztemperatur.

- Ready 475°F (250°C) wird angezeigt.

1. Drücken Sie die Zeiteingabe-Taste.

- Geben Sie mit Hilfe der Zifferntasten die gewünschte Garzeit ein

1. Drücken Sie die Temperatureingabe-Taste, wenn die Gartemperatur der Vorheiztemperatur abweicht.

• Geben Sie die neue Temperatur ein.

1. Drücken Sie die Leistungsstufen-Taste.

2. Mit den Tasten 1 (10%) bis 9 (90%) können Sie die Mikrowellenleistung senken und erhöhen. 0 schaltet die Mikrowellenleistung aus und das Garen erfolgt nur über Heißluft.

3. Drücken Sie die Zifferntaste für die gewünschte Stufe. • Durch zweimaliges Drücken einer beliebigen Zifferntaste setzen Sie die Leistung wieder auf 100%.

4. Wenn Sie stufenweise garen möchten, drücken Sie die Stufen-Taste und wiederholen Sie die Schritte 4 bis 6.

Es können bis zu 4 verschiedene Stufen programmiert werden.

1. Drücken Sie die Start-Taste, um den Garzyklus zu starten.

Kombi-Garen

Der Kombi-Modus nutzt die Energie der schnellen

Mikrowellen und den Bräunungseffekt des

Heißluftgarens, um schnell köstliche Speisen zu bereiten.

- Beim Mikrowellengaren wird das Gargut über hochfrequente Energiewellen erhitzt. Beim Garen werden die Moleküle in den Lebensmitteln durch die Energie der Mikrowellen schnell bewegt. Diese schnelle Bewegung erzeugt Wärme, wodurch die Lebensmittel gegart werden. "POWER" wird angezeigt, wenn der Ofen Mikrowellenenergie für den aktuellen Zyklus erzeugt.

- Beim Heißluftgaren wird das Gargut mit der ausgewählten Ofentemperatur gebacken und gebräunt. Die zirkulierende Heißluft umströmt das Gar gleichmäßig.

- Der Ofen hält die Mindest-Heißlufttemperatur von 65°C (150°F), um die Luft trocken zu halten und das Gargut gleichmäßiger zu garen.

ACHTUNG

Um die Gefahr von Verbrennungen zu vermeiden, handhaben Sie Geschirr, Rost und Tür mit Vorsicht. Lassen Sie Ofen, Geschirr und Rost vor dem Reinigen abkühlen. Ofen, Geschirr und Rost werden beim Betrieb heiß.

Über vorprogrammierte Tasten oder manuelle Zeiteingaben können Sie den Ofen zum Mikrowellengaren verwenden. Folgende Anweisungen gelten nur für Mikrowellengaren. In dem Abschnitt finden Sie Informationen zum reinen Heißluft- oder Kombi-Garen.

Hinweis: Die reine Mikrowellen-Option muss über die Optionseinstellungen gemäß Seite 11 Benutzeroptionen aktiviert werden.

Mikrowellengaren über vorprogrammierte Tasten

1. Stellen Sie das Gargut in den Ofen und schließen Sie die Tür.

2. Drücken Sie die gewünschte Taste.

3. Drücken Sie bei einer einstelligen Programmnummer die Taste, um den Ofen automatisch zu starten.

4. Drücken Sie bei einer zweistelligen Programmnummer die Tasten in der entsprechenden Reihenfolge, um den Ofen automatisch zu startet.

5. Der Garzyklus startet

- Das vorprogrammierte Garprogramm, die gesamte Garzeit, die Gartemperatur, die Mikrowellenleistung in Prozent und die Stufe werden angezeigt.

1. Der Ofen beendet die Garfolge

2. Ein Piepton signalisiert das Ende des Garzyklus.

3. Im Display wird Done angezeigt.

Mikrowellengaren über manuelle Gareinstellungen

1. Stellen Sie das Gargut in den Ofen und schließen Sie die Tür.
2. Drücken Sie die Zeiteingabe-Taste.

- Geben Sie mit Hilfe der Zifferntasten die gewünschte Garzeit ein.

1. Drücken Sie die Leistungsstufen-Taste.

2. Mit den Tasten 1 (10%) bis 9 (90%) können Sie die Mikrowellenleistung senken und erhöhen.

3. Drücken Sie die Zifferntaste für die gewünschte Stufe. • Durch zweimaliges Drücken einer beliebigen Zifferntaste setzen Sie die Leistung wieder auf 100%.

4. Wenn Sie stufenweise garen möchten, drücken Sie die Stufen-Taste und wiederholen Sie die Schritte 2 und 3.

- Es können bis zu 4 verschiedene Stufen programmiert werden.

1. Drücken Sie die Start-Taste, um den Garzyklus zu starten.

Falls Ihnen eine Option nicht gefällt

Die Werkseinstellungen sind fett gedruckt. Wählen Sie einfach die fett gedruckte Option aus, um den Ofen auf auf die Werkseinstellungen zurückzusetzen.

Meine Änderungen wurden nicht gespeichert.

Damit die Änderungen gespeichert werden,

muss nach Auswahl einer

Option die Programmspeicher-Taste gedrückt werden. Durch Drücken der Stopp/Reset-Taste werden die Änderungen nicht gespeichert.

Ändern der Benutzeroptionen

Einstellungen wie ein- oder zweistellige Programmnummern, Lautstärke des Pieptons und maximale Garzeit können benutzerspezifisch angepasst werden.

Optionen können nur geändert werden, wenn am Ofen STANDBY angezeigt wird:

1. Drücken Sie die versteckte Taste.

• Die Taste ist unbeschriftet und befindet sich links direkt neben der Vorheiz-Taste.
- Wenn die versteckte Taste gedrückt wird, erscheint im Display keine Anzeige.

1. Drücken Sie die Programmspeicher-Taste.

Die erste Benutzeroption wird angezeigt. Der Ofen ist nun im Options-Modus.

1. Drücken Sie die Zifferntaste für die Option, die Sie ändern möchten.

• Die Optionen finden Sie in nachstehender Tabelle.
• Die aktuelle Option wird angezeigt.

1. Drücken Sie die Zifferntaste erneut, um die Option zu ändern.

• Die Option ändert sich mit jeder Betätigung der Taste.
- Vergleichen Sie den angezeigten Code mit dem Code für die gewünschte Option.
- Wiederholen Sie die Schritte 3 und 4, um weitere Optionen zu ändern.
- Die Änderungen werden übernommen, sobald die Taste gedrückt wird. Drücken Sie zum Speichern die Programmspeicher-Taste.

1. Drücken Sie die Stopp/Reset-Taste, um zu STANDBY zurückzukehren, oder öffnen und schließen Sie die Ofentür.

Zifferntasten	Anzeige	Optionen (Werkseinstellungen fett gedruckt)
1 Zweistellige Zifferneingabe	DeaktiviertAktiviert	10 (0 - 9) vorprogrammierte Tasten möglich.100 (00 - 99) vorprogrammierte Tasten möglich.
2 Manuelle Zeiteingabe	DeaktiviertAktiviert	Manuelle Zeiteingabe / Gareinstellung nicht möglich.Manuelle Zeiteingabe / Gareinstellung möglich.
3 Zurücksetzen bei Türöffnung	DeaktiviertAktiviert	Beim Öffnen der Tür wird der Ofen nicht in den Bereitschaftsmodus zurückgesetzt.Beim Öffnen der Tür wird der Ofen in den Bereitschaftsmodus zurückgesetzt.
4 Tastenton	Tastenton EINTastenton AUS	Tastenton beim Drücken (Tastenton ein).Kein Tastenton beim Drücken (Tastenton aus).
5 Tastenton-Lautstärke	AUSLEISEMITTELLAUT	Tastenton-Lautstärke AUS.Tastenton-Lautstärke LEISE.Tastenton-Lautstärke MITTEL.Tastenton-Lautstärke LAUT.
6 Signal Garzeltende	DurchgehenderPiepton3 Sekunden langerPieptonEinmal 4 Pieptöne Wiederholt 4 Pieptöne	Das Ende des Garvorgangs wird durch einen durchgängigen Piepton angezeigt, bis er vom Benutzer zurückgesetzt wird.Das Ende des Garvorgangs wird durch einen 3 Sekunden langen Piepton angezeigt.Das Ende des Garvorgangs wird durchgängig durch vier Pieptöne angezeigt.Das Ende des Garvorgangs wird durch viermal vier Pieptöne angezeigt.
7 Tastatur aktiv	15 SEKUNDEN30 SEKUNDEN60 SEKUNDEN120 SEKUNDENIMMER	Die Tastarureingabe wir 15 Sekunden lang angezeigt.Die Tastarureingabe wir 30 Sekunden lang angezeigt.Die Tastatureingabe wird eine Minute lang angezeigt.Die Tastatureingabe wird zwei Minuten lang angezeigt.Die Tastatureingabe wird ständig angezeigt.
8 Vorheiz-Warnungen	DeaktiviertNur ProgrammwarnungNur Vorheiz-WarnungBeide	Beide Temperaturwarnungen aus.Es wird nur eine Warnung ausgegeben, wenn die Vorheiz-Temperatur nicht mit der vorprogrammierten Temperatur übereinstimmt.Es wird nur eine Warnung ausgegeben, wenn die tatsächliche Temperatur im Garraum nicht der Vorheiz-Temperatur entspricht. Beide
TEMPERATUR-TASTE Temperaturskala	FAHRENHEITCELSIUS	Bei 60 Hz-Modellen wird die Temperatur in °F angezeigt.Bei 50 Hz Modellen wird die Temperatur in °C angezeigt
STUFEN-TASTEHäufigkeit der Meldung "CLEAN FILTER"	Wöchentlich,monatlich,Vierteiljährlichdeaktiviert	Der Ofen zeigt die Meldung "Clean Filter" nicht an.Der Ofen zeigt alle sieben (7) Tage die Meldung "Clean Filter" an.Der Ofen zeigt alle sieben (30) Tage die Meldung "Clean Filter" an.Der Ofen zeigt alle sieben (90) Tage die Meldung "Clean Filter" an.
LEISTUNGSSTUFEN-TASTE NUR MIKROWELLE	DeaktiviertAktiviert	Der Ofen arbeitet nicht im reinen Mikrowellen-Modus.Der Ofen arbeitet im reinen Mikrowellen-Modus.11

Betrieb über USB-Flash-Laufwerk

Programmieren des Ofens über das USB-Flash-Laufwerk: Der Ofen muss sich im Standby-Modus befinden (Vorheizen AUS)

Hinweis: Der Ofen ist kompatibel mit standardmäßigen USB-Flash-Laufwerken.

1. Entfernen Sie die Schutzabdeckung unten am vertikalen Tastenfeld.
2. Stecken Sie das USB-Flash-Laufwerk in den Anschluss unter dem vertikalen Tastenfeld.
3. Öffnen Sie die Tür.
4. Halten Sie die Taste 5 gedrückt, bis im Display "USb" angezeigt wird.
5. Drücken Sie die Taste 1, um das Programm VOM USB-Flash-Laufwerk zum Ofen zu übertragen. Auf dem Display erscheint "USb TO OVEN".
   Drücken Sie die Taste 2, um das Programm vom Ofen ZUM USB-Flash-Laufwerk zu übertragen. Auf dem Display erscheint "OVEN TO USb".
6. Drücken Sie die START-Taste 1 auf dem vertikalen Tastenfeld, um die Datenübertragung zu starten.
7. Im Ofendisplay wird ca. 10 Sekunden lang "LOADING" angezeigt.
8. Wenn die Datenübertragung abgeschlossen ist, ertönt ein Piepton und auf dem Display wird "Done" und die Anzahl der gespeicherten Programme angezeigt.
9. Drücken Sie eine beliebige Taste, um das Display zu löschen, oder schließen Sie die Tür; auf dem Display wird "READY" angezeigt.

ODER

Fehlercodes:

1. NO USb: Entnehmen Sie das USB-Flash-Laufwerk, stecken Sie es wieder ein und versuchen Sie es erneut.
2. RESET OVEN: Ziehen Sie den Ofenstecker, stecken Sie ihn wieder ein und versuchen Sie es erneut.

Service-Codes

Während des Betriebs wird am Ofen möglicherweise ein Service-Code angezeigt. Wenn dies der Fall ist:

1. Ziehen Sie den Stecker und warten Sie ca. eine Minute. Schließen Sie den Ofen wieder an und schauen Sie, ob der Code erneut angezeigt wird.

- Wenn der Code nicht mehr angezeigt wird, fahren Sie mit dem normalen Ofenbetrieb fort.

1. Wenn Service-Code wieder erscheint, notieren Sie ihn und wenden Sie sich an den nächsten autorisierten ACP-Servicefachmann.

- Verwenden Sie den Ofen erst nach Kontaktaufnahme zum ACP-Servicefachmann.

ERROR!

Error Code: 2

(Beispiel)

Pflege und Reinigung

Eine regelmäßige Reinigung gewährleistet eine maximale Lebensdauer, Leistung und Effizienz des Ofens. Ein verschmutzter Öfen gart nicht gut, da Feuchtigkeit, Flecken und Fett die Heißluft und Mikrowellenenergie absorbieren.

WARNUNG

Um schwere Verletzungen und Tod durch Stromschläge zu vermeiden, ziehen Sie den Netzstecker oder öffnen Sie den Schutzschalter, bevor Sie den Ofen reinigen.

ACHTUNG

Um Verbrennungen zu vermeiden, handhaben Sie Geschirr, Rost und Tür mit Vorsicht. Lassen Sie Ofen, Geschirr und Rost vor dem Reinigen abkühlen. Ofen, Geschirr und Rost werden beim Betrieb heiß.

BEI EMBEL MEIJEN DEFECT bevor Sie den Osten das erste Mal verwiesen, spühen Sie ACP Otenszulzspray auf ein leochies Tuch und reben Sie alle Innenlöchen damit zu. Erfüllen Sie den Otenschulzten (Artikel Nr. SH10) nicht. Schaffes Sie den Ottes ein und lieuten Sie mir vor, um den Garprocess zu darlen.

L. Bapachanar Sjedan Boing

Emphyliere Reinigung Sapphire teckles Handbuch, Kursidall Scheseschwann, ACP Oven Cleaner (Iken # CL10) und ACP Osten Saldt Osten Protectal (Item # SH10). Keine Strecken Reinigungsanitel oder Reinigungsanitel mit Ammonstär, Phosphat, Chlor, Kalorum oder Abstal (Lauge) direkt auf die Öffentlichen spinten.

1. Scholme Sie den Ofen aus Drücken Sie die Vorheiz-Taste. Lassen Sie den Ofen auf min. 95°C (200°F) abtühlen (ca. 10-15 Minutes bel geschlossener Tülr und 45-60 Minuten bel geschlossener Tülr).

1. Reitigen und Ausrüstlichen des Ostenmassums: Reitigen Sie den Olen mit einem doppelastigen Reitigungsschismen. Wischen Sie den Internaum des Oleus mit einen leuchten Tuch aus, spöten Sie das Tuch aus und wängen Sie es gündlich aus. Wiederlotes Sie den Vorgang 2-3 Mat, am Reste des Olemreitigers und Paatitel aus den Olen zu entleisen. Wiedestalten Sie den Vorgang bei Bedarf 3 oder 4 Mat.

1. Entraîments Sie Roel und Zubektor. Retitigen Sie die Ostenbasiende mit wannem Stefernasser und lassen Sie sie lockenen während Sie den Garraum retitigen. Retitigen Sie den Pizzasteln nur mit einem Kusskstoffrater und einen teuchten Tisch.

1. Besprüchen mit Öfenschutzspray: Wenn der Dies zander ist, besprüchen Sie den Garson mit 91-10 Öfenschutzspray und lieben Sie alte Innenitächen ab. Schleben Sie den Real wieder in den Ofen. Erkliemen Sie den Öfenschutzzins nicht.

1. Besprüften des Difentinstrumenten Enlitten Sie eingebrachte Resle mit einem Kurskolditrainer Tages Sie Handschärte und Schulzballe. Besprüfes Sie Tör, Sefermäste und Boden mit dem CL10 Olebreiniger. Lassen Sie alles 2-5 Minuten lang einmaren.

E. Sainborn Sie Dien Außert: Reinigen Sie die Tör und anderen Außenitäches mit einen anderen Tech, Schwann oder doppelastigen Reinigungsschwann und sozenen Sellenwasser.

II. Wückseliche, sonstliche oder vierlei jährliche Reinigung: Reinigung des Luftstärte und der Fehrenme

Falter und Felisanne befinden sich unterhalb der Öfenähr. Das Fitter ist magnetisch. Einnehmen Sie das Fitter zur Reinigung und wischen Sie das untergende Gitter ab. Reinigen Sie das Gitter mit einem Schumann oder doppelizetigem Reinigungsschumann und warmem Sellensasser. Einnehmen Sie die Felisanne, gleiten Sie das Felt ab und reinigen Sie sie mit einem Schumann oder doppelizetigem Reinigungsschumann und warmem Sellensasser. Spollen Sie nach und bracknen Sie alles gründlich ab.

Hirovic

• Einkommen Sie Lebensmittel aus dem Osten am Ende des Zyklus.
• Tragen Sie beim Reinigen des Ofers Eunorrhedscheite.
• Einken Sie eingestramle Rede mit einem Konsichtfraktor
• Keine abzenden Reinigungsantrieb oder Reinigungsantrieb mit Ammonakt, Phosphat, Chlor, Nahmen oder Abzfall (Lange) direkt auf die Öfenitächen spürthen.
• Benulzen Sie nur Zubehörleite, die noch temperaturbeständig und Millionen-gesignel sind.
• Versenden Sie KEIN Hochbruchgeschäft
• Kochen Sie Lebenannteil NICHT in der Kunststoffverpackung.
• Versenden Sie im Osten KEINE Autobie. Sie können den Dies mit der optionalen Tropeziale (DR10) auslagen.
• Medallische mit einer Tiele von nur. 1,5 cm sind zutztusig. Aktien Sie darauf, dass die Bleche des Osten und die Tür während des Garvorgangs nicht bedürten.

Weitere Immobilienes fändes Sie im Sicherheitsdaventalt des Diesreinigens oder werden Sie sich an ACP, Inc. Conserv unter 865-425-2621.

WARNUNG

Auf keinen Fall das Gehäuse abnehmen, um schwere Verletzungen oder Tod durch Stromschlag zu vermeiden. Das Gehäuse darf nur von einem autorisierten Servicefachmann entfernt werden.

PROBLEM Mögliche Ursache

Ofen funktioniert nicht.	Stellen Sie sicher, dass der Ofen am richtigen Stromkreislauf angeschlossen ist.Stellen Sie sicher, dass der Ofen geerdet ist.(Lassen Sie dies von einem Elektriker prüfen)Überprüfen Sie Sicherung und Schutzschalter.
Der Ofen ist ständig in Betrieb oder im Display wirdHOT angezeigt.	Überprüfen Sie das Luftfilter und die Auslassbereiche auf Blockierungen.
Der Ofen übernimmt beim Tastendruck keine Änderungen.	Stellen Sie sicher, dass der Ofen eingeschaltet und vorgeheizt ist.Öffnen und schließen Sie die Ofentür. Drücken Sie die Taste erneut.
Bei einer Ofenstörung oder der Anzeige:ERROR!Error Code:1(Beispiel)	Die Ofensteuerung wird von einem Selbstdiagnosesystem übersteuert. Das Selbstdiagnosesystem alarmiert Sie, wenn eine Störung oder ein Problem vorliegt. Wenn die elektronische Steuerung ein Problem anzeigt, gehen Sie wie folgt vor:Notieren Sie die angezeigte Nummer. (z.B. Error Code: 1)Ziehen Sie den Ofenstecker und stecken Sie ihn nach 1 Minute wieder ein.Wenn der Ofen vom Netz genommen wird, wird der Service-Code möglicherweise gelöscht. Wenn die Störung anhält, wenden Sie sich an einen autorisierten Servicefachmann.
Das Gebläse schaltet sich ein, obwohl sich der Ofen nicht im Vorheiz- oder Garmodus befindet.	Normaler Betrieb.

Manual del usuario

PARA USO COMERCIAL ÚNICAMENTE
