GZRA 2.200G - Autoradio Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	2-Kanal-Verstärker Klasse G
Marke	Ground Zero
Modell	GZRA 2.200G
RMS-Leistung @ 4 Ω (1% THD)	2 x 120 W
RMS-Leistung @ 2 Ω (1% THD)	2 x 200 W
RMS-Leistung gebrückt @ 4 Ω (1% THD)	1 x 400 W
Stromversorgung	MOSFET, +12 V DC, Sicherung 40 A
Lautsprecherimpedanz (Stereo)	2 bis 8 Ω
Lautsprecherimpedanz (Mono gebrückt)	4 bis 8 Ω
Hochpassfilter	Variabel 5 Hz - 4000 Hz
Tiefpassfilter	Variabel 40 Hz - 500 Hz
Bandpassfilter	5 Hz - 500 Hz
Bass Boost	0 bis +12 dB bei 45 Hz
Bassfernbedienung	Inklusive (kabelgebunden)
Eingangsempfindlichkeit	200 mV - 10 V
Signal-Rausch-Verhältnis	> 90 dB
Dämpfungsfaktor	> 150
Abmessungen (L x H x T)	270 x 46 x 190 mm
Gewicht ca.	2,0 kg
Schutzfunktionen	Thermisch, Kurzschluss, Überlast
Ein-/Ausgang	Stereo-RCA-Eingang, Fullrange-Ausgang für Erweiterung

Häufig gestellte Fragen - GZRA 2.200G Ground Zero

Wie schließe ich den Verstärker GZRA 2.200G an eine Batterie an?

Verbinden Sie die BATT-Klemme mit +12 V Dauerplus über eine 40 A Sicherung, die GND-Klemme mit der Fahrzeugmasse und die REM-Klemme mit dem Steuerkabel des Radios (Antenne oder Remote). Verwenden Sie ein Stromkabel von mindestens 10 mm².

Was tun, wenn die PROTECTION-Leuchte leuchtet?

Die rote LED zeigt einen aktiven Schutz an. Überprüfen Sie: Kurzschluss an den Lautsprechern, zu niedrige Impedanz, Überhitzung oder internen Fehler. Schalten Sie die Stromversorgung aus, beheben Sie das Problem und starten Sie neu.

Kann ich den Verstärker mit einem einzelnen Lautsprecher im gebrückten Modus verwenden?

Ja, der GZRA 2.200G kann mono gebrückt werden. Schließen Sie den Lautsprecher (4 bis 8 Ω) zwischen den Klemmen CH1+ und CH2- an (oder gemäß Schaltplan). Die erzielte Leistung beträgt 400 W RMS @ 4 Ω.

Wie stelle ich den Tiefpassfilter für einen Subwoofer ein?

Stellen Sie den Filterschalter auf LOW. Passen Sie das Potentiometer LPF je nach Subwoofer zwischen 40 Hz und 500 Hz an. Beginnen Sie für eine typische Einstellung bei etwa 80 Hz.

Wofür wird die mitgelieferte Bassfernbedienung verwendet?

Die kabelgebundene Fernbedienung ermöglicht die ferngesteuerte Anpassung des Bass Boost-Pegels von 0 bis +12 dB bei 45 Hz. Schließen Sie sie an die Remote Control-Buchse des Verstärkers an.

Wie hoch ist die minimale Lautsprecherimpedanz im Stereobetrieb?

Im Stereobetrieb beträgt die minimale Impedanz pro Kanal 2 Ω. Verwenden Sie für einen stabilen Betrieb Lautsprecher von 2 bis 8 Ω.

Wie stelle ich die Eingangsverstärkung richtig ein?

Stellen Sie die Verstärkung auf MIN, drehen Sie die Lautstärke des Radios auf 2/3 des Maximums, und erhöhen Sie dann langsam die Verstärkung, bis ein klarer Klang ohne Verzerrung erreicht ist. Vermeiden Sie es, die Einstellung zu überschreiten, bei der der Verstärker zu clippen beginnt.

Der Verstärker schaltet sich nicht ein, was ist zu überprüfen?

Überprüfen Sie die Verbindungen +12 V und Masse, die 40 A Sicherung am Stromkabel und das REM-Signal (muss +12 V sein, wenn das Radio eingeschaltet ist). Ein defektes oder fehlendes REM-Kabel verhindert das Einschalten.

Kann ich diesen Verstärker mit originalen Autolautsprechern verwenden?

Ja, sofern die Impedanz der Lautsprecher zwischen 2 und 8 Ω liegt. Stellen Sie sicher, dass die RMS-Leistung des Verstärkers (120 W/Kanal bei 4 Ω) die Belastbarkeit der Lautsprecher nicht übersteigt, um Schäden zu vermeiden.

Welche Technologie wird in diesem Verstärker verwendet?

Der GZRA 2.200G verwendet die Klasse-G-Technologie, die die interne Versorgungsspannung je nach benötigter Leistung anpasst und so einen besseren Wirkungsgrad und weniger Wärme im Vergleich zur klassischen Klasse AB bietet.

BEDIENUNGSANLEITUNG GZRA 2.200G Ground Zero

Bittesorgfaltiglesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die Beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten.

Ausstattungsmerkmale

• Modeme Class G Technologie (GZRA 4.100G(-W) / GZRA 2.200G(-W))
  Effiziente Class D Technologie (GZRA 1.600D(-W))
• 4 Ohm / 2 Ohm stabil Stereo (GZRA 4.100G(-W) / GZRA 2.200G(-W))
• 1 Ohm stabil (GZRA 1.600D(-W))
  Mosfet Netzteil
  Einschalt- und Schutzanzeige
  12dB Bass boost regelbar (45Hz)
• Hochpass regelbar
  Tiefpassregelbar
  Regelbare Eingangsempfindlichkeit
  Einschaltverzogerung
• Bass Lautstarkeregler (GZRA 2.200G(-W) / GZRA 1.600D(-W))
• Temperatur / Kurzschluss / Überlast-Schutz

Benötgte Materialien und Werkzeuge zur Installation

Kreuzschlitz Schraubendreher
Bohrmaschine, 3 mm Metalbohrer
Defestigungsschrauben
Strpinkabel min. 10 mm²
Masskehber min 10 mm
Lautspracherkabel min. 2 x 1,5 mm²

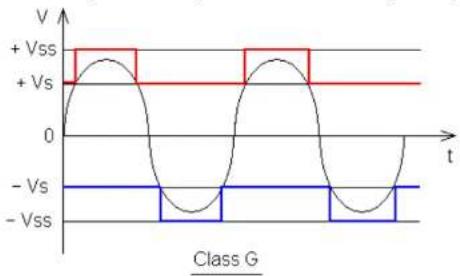

Class G Technologie

Das Class G Prinzip kombiniert die klassische Class-AI Ausgangsstufe mit einer spezifischen, variablen internen Spanningsversorgung, um so eine höhere Effektiven bei geringeren Verzernungen zu verwirksam. Die Class G-Versteller ZGRA 4.100G (W) und ZGRZ 2.200G (W), passen je nach gefördertem Leistungsbestand die Betriebspannung der Endulientransistien an, und reduzierten zu unmittelige Hinterentwicklung und die dafurch entstehendes Leistungsbestand. Das ergebnis eine spezifende und versammlernde Klangwiderperbe.

Bite unbedingt beachten!

Fahrzeugbatterie vor der Installation abdennment (Hinwesse in der Betriebsanleitung des KFZ beachlend)
Keine Licher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugtes behren.
Kabel niemals über schrieche Kanten führn. Es ist emptehnwert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabe Betriebspannung zu gewährleistend.

WARNING!

Hochleistungsausysteme in Fahrzeugen konnen den Schallpegel eines „Live" Konzertes erzeugen. Dauerhaft extrem lauter Musik ausgeübt zu sein, kann den Verlust des Hörsemengods oder Hörstkächen zur Folge haben. Das Hören von lauter Musik beim Autofahmen wird auch die Wahrnehmung (Wasmagnke) beinhaltet. Im Interesse der allgemeinen Sicherheit enthalten wir, beim Autofahren die Musik auf geringer Lautstärke zu horen.

Planung

Vor der Installation sollenn Skie folgende Punkte berücksichttgen.

a)itte beachtenSie ber der Wahl des Einbaurotes,daene aue ausreichliche Lutzinkulation zur Kohlung des Geratss gewährkrietiert ist.
b) Wenn Ihr Radio mit Vorverstarkerausgangen ausgerustet (RCA) Ist, Ist es ratsam,iese zu nutzen.

Einbau des Verständers

a) Den passenden Einbautplatz auswirkungen, zu dem die Leistungen nicht verfügt werden können und an dem es genoglich Platz für die Luftzirkungsfund und Kühling gilt.
b) Den Verskärter als Schablakte berülsen, um die Einbaustellen zu markieren. Den Verskärter entfenden und I.4ocher lohen. Den Verskärter mit den vogesehen Schrauben befestig.

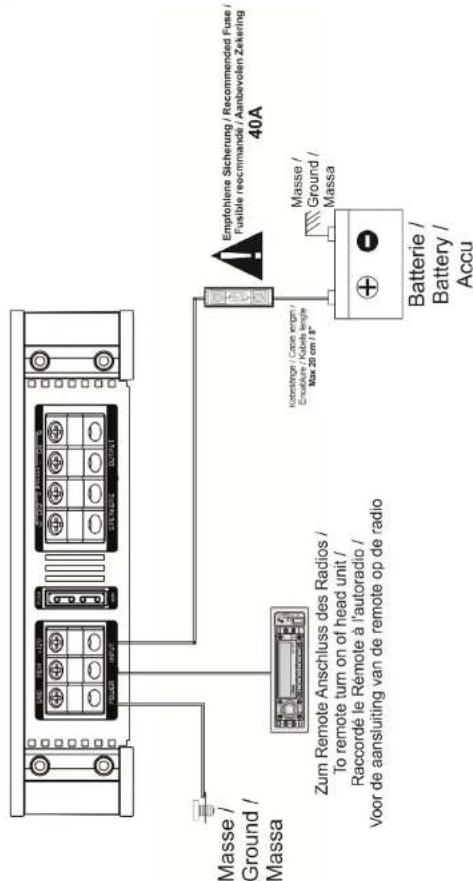

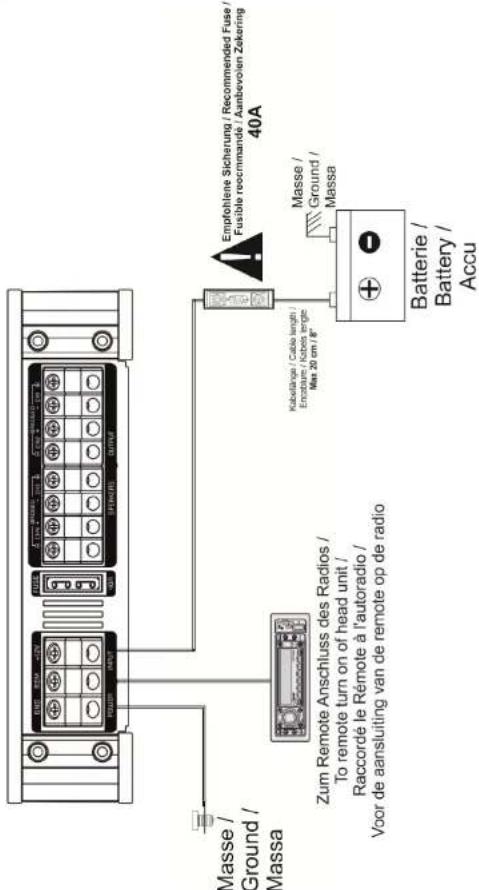

Warning

Bttte dse Syste so einbau, da Ektroanbindungen vor Beschadigungen geschotzt sind.
+22 Volt DC Elektroka zuß必要 auf der Batterieseite abgeschäft sein.itte sichereilten, da das Radio und andere Genuet ausgeschieden sind, wenn sie die Genuet anchronien.

Wenn. es notwendigt Ist, eine Geradetsicherung zu erneum, verwenden Sie nur eine clinghwertige Sicherung. Wenn. eine mincerwertige Sicherung benutzt wird, kann sie Schaden an dem ganzen System verunsichen. Dierer Ist von der Garantie ausgegliesschen.

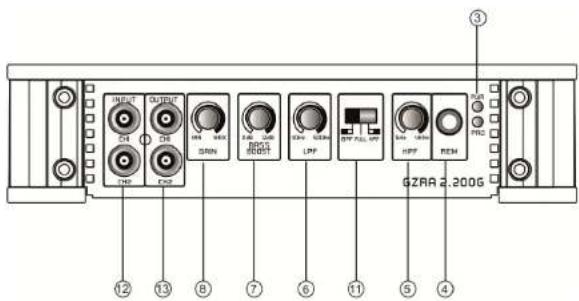

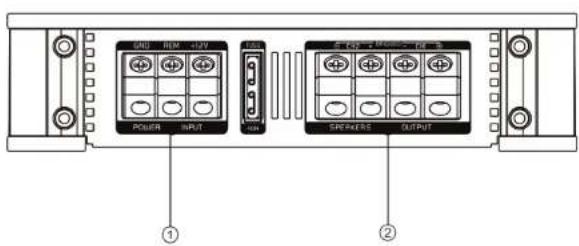

Einstellungen und Funktionen -GZRA 2.200G/2.200G-W

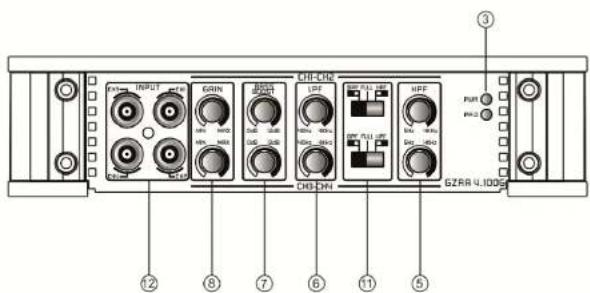

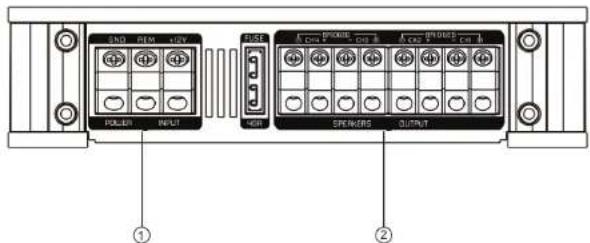

Einstellungen und Funktionen - GZRA 4.100G / 4.100G-W

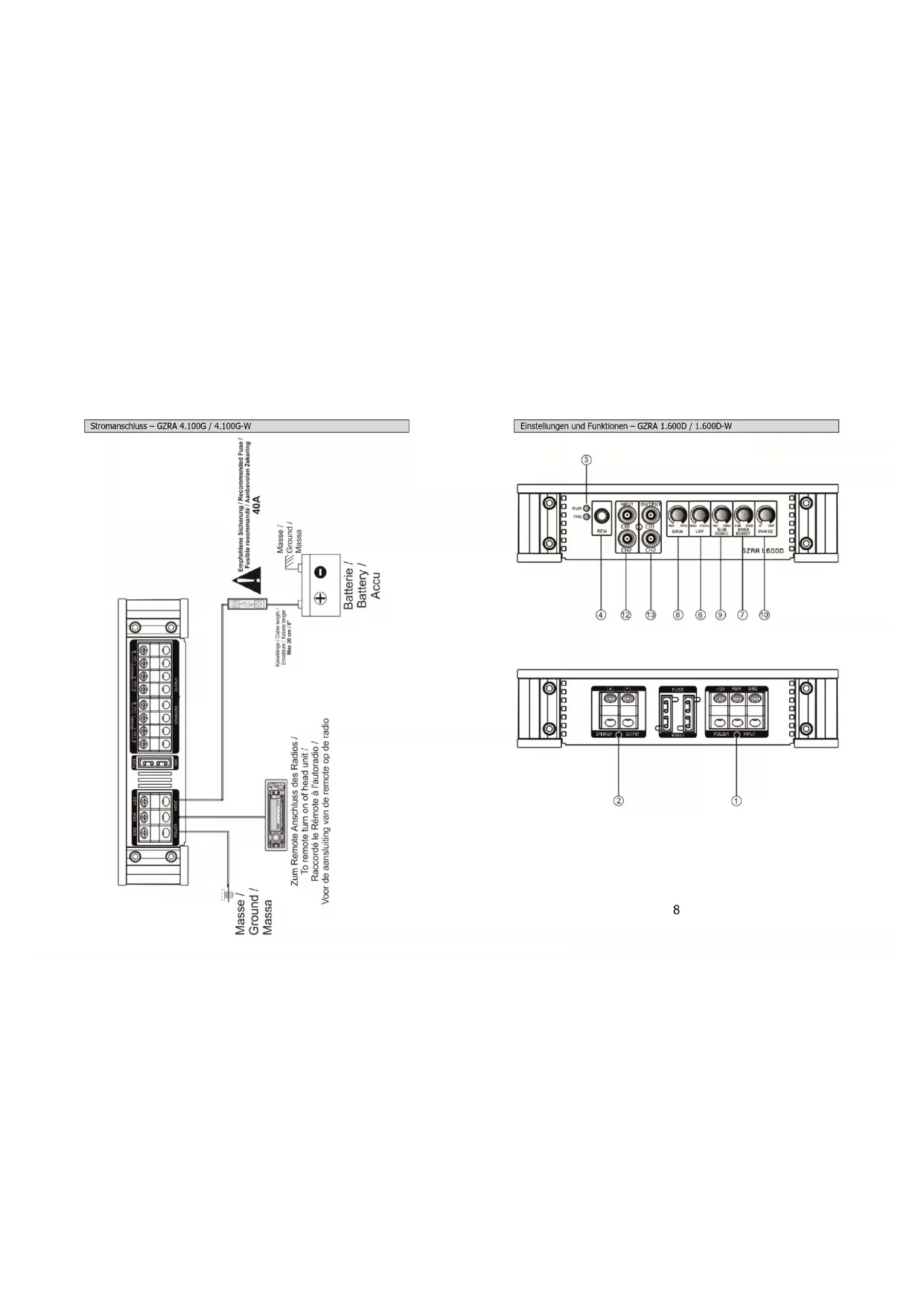

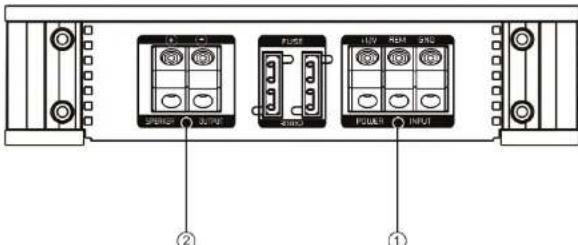

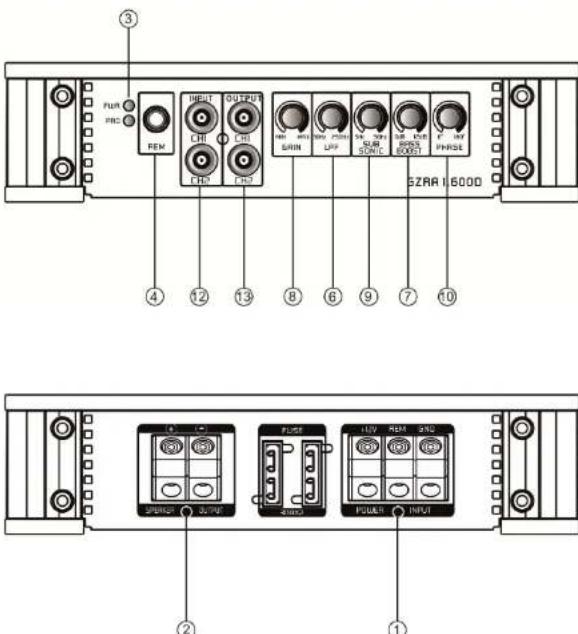

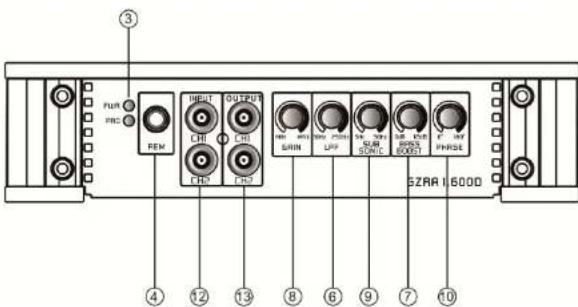

Einstellungen und Funktionen

1	Stromanschluss	GND -> Masse Anschluss
		REM -> Remote Antennananschluss
		BATT -> +12 Volt
2	Lautspruchanschlüsse zum Anschluss	des der Lautsprucher
3	Zustandsanzeuge	GRÜß - OK
		ROT - fehler
4	Remote Control Eingang zum Anschluss des Bass Lauts/verreglers.
5	High Pass Regler (Subsonic)	Setzen Sie den Filter-Schalter auf "HGS". Justieren sie die variable HPF Übergangspectrum mit dem Regler auf die gewinschte Freqenz. Es werden alle Frequngen unterhalb 5 - 4000 Hz gefört.
6	Low Pass Regler	Für Subwoofer und KickwooferbetriebeEs werden nur noch Frequssen unterhalb von 40 bis 4000 Hz (GZR4.1.00G(-W)) / 40 - 500 Hz (GZR4.2.200G(-W)) oder 30 - 250 Hz (GZR4.1.600G(-W)) wedergegen (abhängig von der Regelstellung des LPF Filters). Setzen Sie den Filter-Schalter auf "LOW". Justieren sie die variable LPF Freqenz mit dem Regler auf die gewinschte Freqenz. Bei der LPF-Einstellung ist ebenfall der Highpass (Subsonic) aktiviert. Dies entspricht ein Bandpass Filter von 5 bis 4000 Hz (GZR4.1.100G(-W)) / 5 - 500 Hz (GZR4.2.200G(-W)).
7	Bass Boost Regler zum Einstellungen des Bass Boost Levels im Bereich von 0 bis +12 dB.
8	Gain Regler mit dem dem Region regulierten Sichte the Eingangsmonoflicktisch.
9	Subsonic Regler (GZR4.1.600D)	Sumerien des Subsonic Filters im Bereich von 5 bis 50Hz.
10	Phase Shift Regler (GZR4.1.600D)	Deister Regler / Schalter erfasst Bönen, den Subwoofer phasenrichtag an das Frontensystem anrupsamen.
11	Mode Schalter	Stellen Sie die Weiche für die ausgewählte Anwendung ein. LIF Nur lobe Frequssen 40 bis 4000 Hz (GZR4.1.100G(-W)) / 40 - 500 Hz (GZR4.2.200G(W)) werden weder gegeben. FULL - När Freqenzen werden Übertragen. HPF - Nur mittenti und Höhe Frequssen (über 5 Hz - 4000 Hz) werden übertragen.
		Bol der LPF-Einstellung ist ebenfall der Highpass (Subsonic) aktiviert. Dies entspricht einem Bandpass Filter von 5 bis 4000 Hz (GZR4.1.100G(-W)) / 5 - 500 Hz (GZR4.2.200G(-W)).

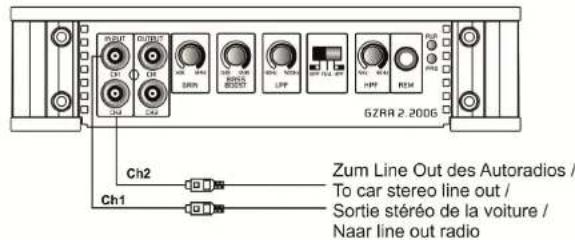

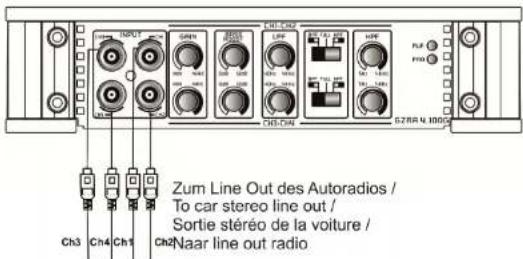

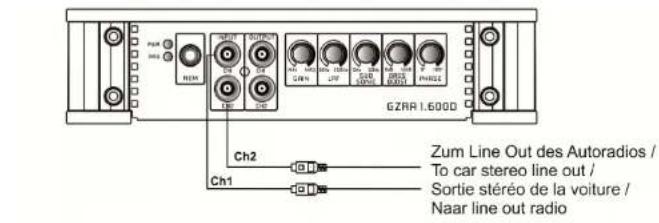

12	Input	An diesen Anschlüssen schreiben Sie die Chinclitierungen an. Um Stärkungen zu vermeiden, verwenden Sieitte hochwertige Chinkabel.
13	Output: Zum Anschluss weiterer Versäcker.

Einschalten des Verstärkers

Der Verstarkor schalot sich automatisch einige Sekunden nach dem Einsatzen des Radios ein.

Achtung: Ihr Verträger scheltet sich zeitweise aus, wenn er Überhütst ist, scheltet sich noch nach der Abführung automatisch weder ein (ca. 60^ ).

Einstellung des Audiogels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN dresden
2. Drehen Sie die Laustärke am Radio auf ungebahr 1/3 der Hichesthausdarke
3. Stellen Sie am LEVEL-Regier eine angenehme Laufstarke ein

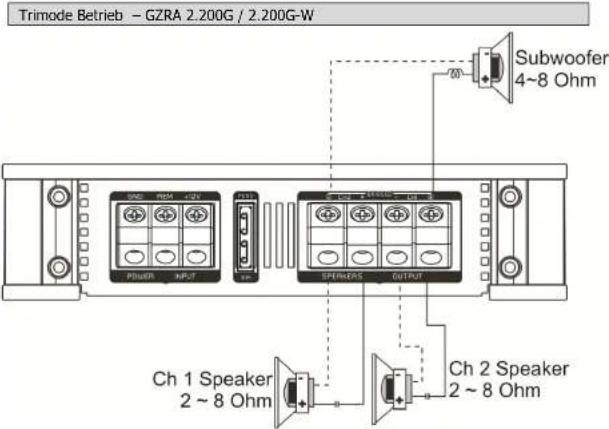

Lautsprecher Anschluss fur Trimode Betrieb - Bemerkungen

Der Tramadetbetrieb möglich, ein Subwoofoer Mmo zu betreiben, während die Hauptausprücher in Stermbetobauf laufen.itte den Weichschalter auf “Jull” - Stellung belasten.

Benuzton Sie 100 V biopolare Kondensatoren für die Hochpassweichen, um keine Frequzenz negazulfern und Luft-oder Kemsplen mit einem Drahtdurchnecesser von mind. Im für die Lowpassweiche, um die hohen Frequzenz zu blockieren.

Die Kondensator- und Spunwerchte können Sie den unter stehenden Tablele entnehmen, die Front- und Rehnkanze des Verständers halten diese Werte an. In den folgenden Bildern werden nur die hinteren Inken und rechten Kanäge gezellt.

Werte für 6dB Passivweiche

Frequenz	Spule	Kondensator
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

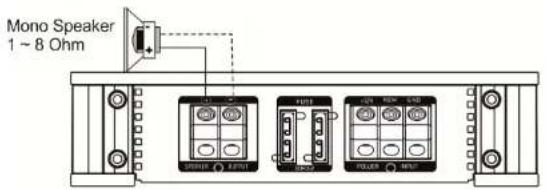

Stereo Anschluss -GZRA 1.600D / 1.600D-W

Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie

1~8 Ohm

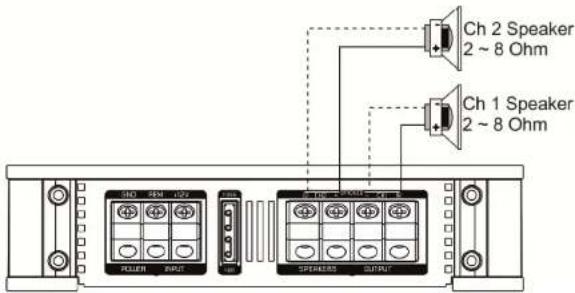

Stereo Anschluss -GZRA 2.200G / 2.200G-W

Laufsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspeker impedantie

2~8 Ohm

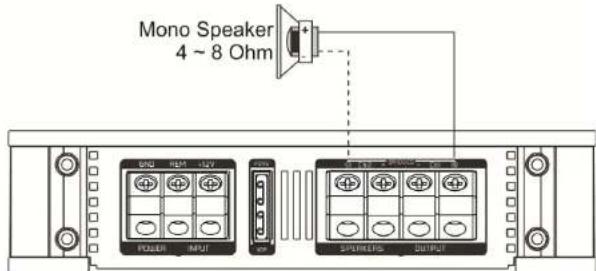

Mono Anschluss -GZRA 2.200G/2.200G-W

Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luidspreker Impedantle

4~8Ohm

Spule / Inductor / Filtre Pass bas / Spoel Lowpass Filter

Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

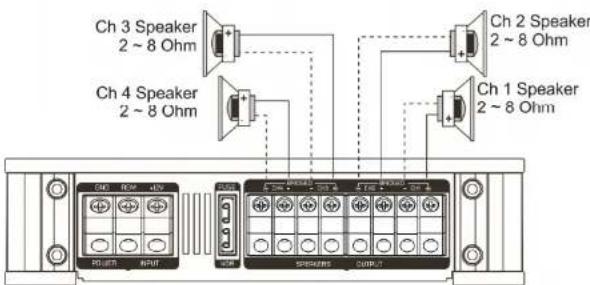

Stereo Anschluss -GZRA 4.100G/4.100G-W

Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luldspreker Impedantle

2~8 Ohm

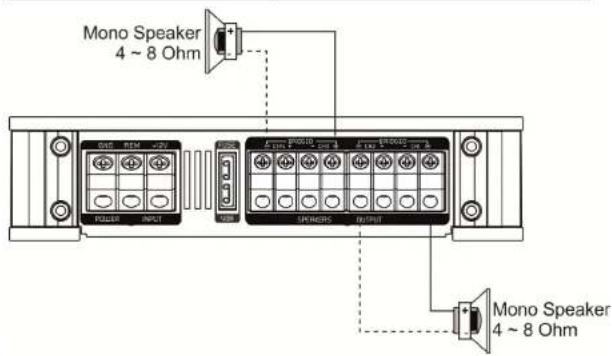

Gebrickter Anschluss-GZRA 4.100G/4.100G-W

Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie

4~8 Ohm

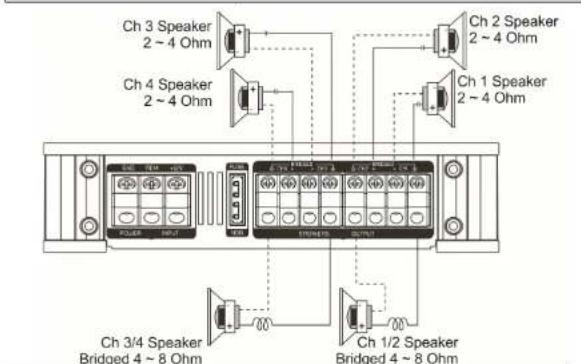

Trimode Betrieb - GZRA 4.100G / 4.100G-W

Spule / Inductor / Filtre Pass bas / Spoel Lowpass Filter
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Technische Daten

Model	GZRA 1.600DGZRA 1.600D-W	GZRA 2.200GZRZRA 2.200G-W	GZRA 4.100GGZRA 4.100G-W
Typ	1 Kanal Class D 2 Kanal Class G 4 Kanal Class G
RMS Power @ 4ΩCEA Standard CEA-2006-A	1 x 220 W (3% THC-N)1 x 260 W (3% THC-N)	2 x 120 W(3% THC-N)2 x 140 W (10% THC+N)	4 x 70 W (15% THC-N)4 x 90 W (15% THC-N)
RMS Power @ 2ΩCEA Standard CEA-2006-A	1 x 400 W (15% THC-N)1 x 450 W (15% THC-N)	2 x 200 W (15% THC-N)2 x 225 W (10% THC+N)	4 x 100 W (15% THC-N)4 x 120 W (15% THC+N)
RMS Power @ 1ΩCEA Standard CEA-2006-A	1 x 600 W (15% THC-N)1 x 750 W (15% THC+N)	--	--
RMS Power @ 4Ω GebrückCEA Standard CEA-2006-A	-	1 x 400 W(15% THC-N)1 x 450 W (10% THC+N)	2 x 200 W (15% THC-N)2 x 240 W (10% THC+N)
Dampfungsfactor	>100 >150 >100
Signal to noise Ratio	>80 dB >90 dB >90 dB
Tiefpass Weiche	30 Hz - 250 Hz 40 Hz	-500 Hz 40 Hz - 4000 Hz
Hochpass Weiche	-5 Hz - 4000 Hz	Hz 5 Hz - 4000 Hz
Bandpass Weiche	5 Hz - 250 Hz 5 Hz	-500 Hz 5 Hz - 4000 Hz
Subsonic Filter	5 Hz - 50 Hz --
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)	+12 dB (45 Hz) 0 ~ +12 dB	(45 Hz)
Phase shift	0 ~ 180°	--	--
Frequenzgang	5 Hz - 250 Hz(+1 dB)	5 Hz - 36 KHz(+1 dB)	5 Hz - 38 KHz(+1 dB)
Eingangsempfindlichkeit	200 mV - 10 V (+5%)
Stereo Cinch-Ausgang	✓	✓	--
Bass-Pegelfernbedienung	✓	✓	--
Sicherung	2 x 30A	40A	40A
AbmessungenB x H x L mm	250 x 46 x 190 270 x	46 x 190 230 x	45 x 190
AbmessungenB x H x L Inch	10" x 1.8" x 7.5"	10.6" x 1.8" x 7.5"	9" x 1.77" x 7.5"

Wenn irgendetwas nicht Funktioniert

Problem	Kontrolle	Hole
Keln Tom Leuchtet die PWR LED? Sicherung prüften		Remote Kabel prüften +12 Volt prüften Masse prüften
Leuchtet die PROT LED? Kurzschluss am Laufsprecher		Gerät überhütet Gerät defekt
Verträkter schättet nicht ein	Keine Strömzuführ Sicherung prüften	+12Volk prüften Masse prüften
Keine Spannung am Remote Remote am Radio prüften
Verträkster schättet bei Laufsbarke ab	Laufsprecherimpedanz prüften Prüften 5e, von 1 Ohm nicht unterscriften wird
Tom fält an einem Canal	Cinch / Laufsprecherikel prüften Kabel Stacker beschäftigt

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendsendung kann nur nach vormerer Absprache und in der Originalverpackung erfolgen.itte unbedingten manischell erstellten Kaufbeleg und eine FehlherBeschreibung beilegen.Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlaesting, unsachgewählte Behandlung oder bei Teilnahme an Wettbewerberienstanden sind.

Wir behalten uns das Recht Vor, zukünftige Änderungen oder Verbesserungen an dem Produkt vorzuzehmen ohne den Kunden darüber zu Informieren.

Die Gewährleistungsentsprach der gesetzlichen Regelung. Eine Rück送给 kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.itte unbedingten einen maschinen erstellten Kaufbeleg und eine Fehlartgeschreibung beilegen.Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überleitung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftige Fälle oder Verbesserungen an dem Produkt vorgenommen die Kunden darüber zu informieren.
