BEDIENUNGSANLEITUNG WMD 762 SK HOTPOINT-ARISTON

Bedienungsanleitungen

INHALTSVERZEICHNIS

DE

DE

Deutsch

Installation, 26-27

Auspacken und Aufstellen

Wasser- und Elektroanschlussse

Erster Waschgang

Technische Daten

Reinigung und Pflege, 28

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Geräteur und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

WMD 762

Vorsichtsmaßregeln und Hinweise, 29

Allgemeine Sicherheit

Entsorgung

Manuelles Öffnen der Geräteür

Beschreibung Ihres Waschvollautomaten, 30-31

Bedienblende

Display

Durchführung eines Waschprogramms, 32

Programme und Funktionen, 33

Programmtabelle

Waschfunktionen

Waschmittel und Waseche, 34

Waschmittelschublade

Vorsortieren der Wäsche

Sonderprogramme

Unwuchtkontrailsystem

Störungen und Abhilfe, 35

Kundendienst, 36

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rateziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zuziehen.

! Lesen Sieitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationenhinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Schlieben Sie das Gerät im Falle einer Beschädigungitte nicht an und kontaktieren Sie ihren Handler.

1. Die 4 Transportschutzschrauben ausschrauben und das an der Rückwand befindliche Gummiteil und das entsprachende Abstandsstück abnehmer (siehe Abbildung).

2. Die LÖcher mittels der mitgelieferten Kunststoffstöpsel schlieben.

3. Sümmtliche Teile aufbewahren: Sollete der Waschvollautomat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne diesen an Wände, Möbelteile oder ähnliches anzulehnen.

1. Soltte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehender vorderen Stellfübe ausgegliedchen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2^

nicht überschreiben.

Eine prazise Nivellierung verleht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusauch und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellübe so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschluss

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 3 / 4 Zoll-Gewindeanschluss an (siehe Abbildung).

Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

1. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

2. Der Schlaucharf nicht eingeklemmt oder abgeknicht werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe darüberstehende Seite).
! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sichitte an einen Fachhändler oder an einen autorisierten Fachmann.
! Verwenden Sie niemals bereits gebrauchte Schläuche.
! Verwenden Sie die Schläuche, die mit dem Gerät gefelfert wurden.

Anschluss des Ablaufschlauches

SchlieBen Sie den Ablaufschlauch, ohneihn darauf zu knicken, an eine Ablaaufleitung, oder an einen in der Wand, in einer Höhe von 65cm bis 100cm an;

oder hangen Sie
diesen in ein Becken
oder eine Wanne ein;
befestigen Sie den
Schlauch in dieser
Falle mittels der mitgelieferten Führung
an dem Wasserhahn (siehe Abbildung).
Das frei Ablaufschlauchende darf

nicht unter Wasser bleiben.

! Verlängerungsschläuche sollenn nicht ein gesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiben.

Elektranschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätesträgt (siehe darüber stehende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe verbessherende Tabelle);
• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Annernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomatarf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

! Die Steckdose muß jederzeit zugänglich sein.

! Verwenden SieittekeineVerlangerungen oderMehrfachstecker.
! Das Netzkabelarf nichtgebogen bzw.ein-geklemmt werden.
Das Versorgungskabelarfurdur durch autorisierteFachkräfteausgetauchtwerden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollen these Vorschriften nicht genaucht被动 werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm „AUTO REINIGEN".

Technische Daten
Modell	WMD 762
Abmessung	Breite 59,5 cm Höhe 85 cm Tiefe 54 cm
Fassung-svermögen	1 bis 7 kg
Elektroan-schlüsse	siehe das am Gerät befindli-che Typenschild
Wasseran-schlüsse	Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 52 Liter
Schleudertouren	bis zu 1600 U/min.
Prüfpro-gramme gemäß der Richtlinien 1061/2010 und 1015/2010	Programm (60°) (erster tastendruck); Baumwolle 60°C. Programm (40°) (zwei-ter tastendruck); Baumwolle 40°C.
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elevtroma-gnetische Verträglichkeit) - 2002/96/CE - 2006/95/CE (Niederspannun

DE

Abstellen der Wasser- und Strom-versorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleib der Wasseranlage verringgert und Wasserlecks vorgebeugt.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehauseteile und die Teile aus Gummi konnen mit einem mit warmer Spulmittellauge angefeuchteten Tuch gereinigt werden. Vermöden Sie Lose- und Scheuermittel.
Die Waschmaschine verfügbar über ein „AUTO REINIGEN"-Programm der inneren Teile, das gänzlich ohne Wäsche durchgeführt werden muss.

Als Hilfsmittel konnen bei thisem Waschgang Waschmittel (10% von der für gering verschutzte Kleidungsstücke empfohlenen Menge) oder spezifische Zusatzstoffe für die Reinigung von Waschmaschinen verwendet werden. Es wird empfohlen, das Reinigungsbprogramm alle 40 Waschgänge durchzuführen.

Um das Programm zu aktivieren, drucken Sie fünf Sekunden lang gleichzeitig die Tasten A und B (siehe abb.).

Das Programm startet automatisch und dauert etwa 70 Minuten. Um den Zyklus anzuhalten, drucken

Sie die Taste START/PAUSE.

Reinigung der Waschmittelschublade

Heben Sie die Schublade leicht an undziehen Sie sie nachvorne hin hereaus (siehe Abbildung).

Spulen Sie sie regelmäßig unter flieben dem Wasser gründlich aus.

Pflege der Gerätür und Trommel

• Lassen Sie die Gerätetur stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es konnte jedoch vorkommen, dass keine Gegenstände (Münzen, Knöppe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

Vergewissern Sie sich, dass der Waschgang abgeschlossen ist undziehen Sie den Netzstecker Heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

1. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

2. Reinigen Sie das Innere gründlich;

3. Schrauben Sie den Deckel wieder auf;
4. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sichere, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest undrucken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschauch mindestensomal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms konnte zu plötzlichem Platzten führen. !Verwenden Sie niemals bereits gebrauchte Schläuche.

Vorsichtsmaßregeln und Hinweise

! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefelft und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschlieBlich für den Einsatz im privaten Haushalt konzipiert.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu playen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführten werden.
• Der Waschvollautomat damit nur von Erwachsenen und gemäß den Anleitungen theses Handbuches bedient werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Handen oder Fußen.
• Ziehen Sie den Gerästecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Offnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heißt sein.
• Öffnen Sie die Geräte tür nicht mit Gewalt: Der Sicherheits-Schließmechanismus können hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Wahlend des Waschgangs kann die Geräteur sehr heiß werden.
• Muss das Gerät versetzt werden, sollen den hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußert schwer.
• Bevor Sie die Wäsche einfüllen, stellen Sieitte sicherr,dass die Wäschetrommel leer ist.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte)dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol

"durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Gerätetur

Sollte die Gerätetur aufgrund eines Stromausfalls nicht geöfnet werden können, gehen Sie wie folgt vor,um die Wäsche entnehmer und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Geräte tür nicht übersteigt, andernfalls halten Sie das überschüsse Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschauch in einen Eimer ablaufen.
3. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung).

1. Befreiern Sie mithilfe der auf der Abbildung veranschaulichen Zunge (nach vorneziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetur.
2. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

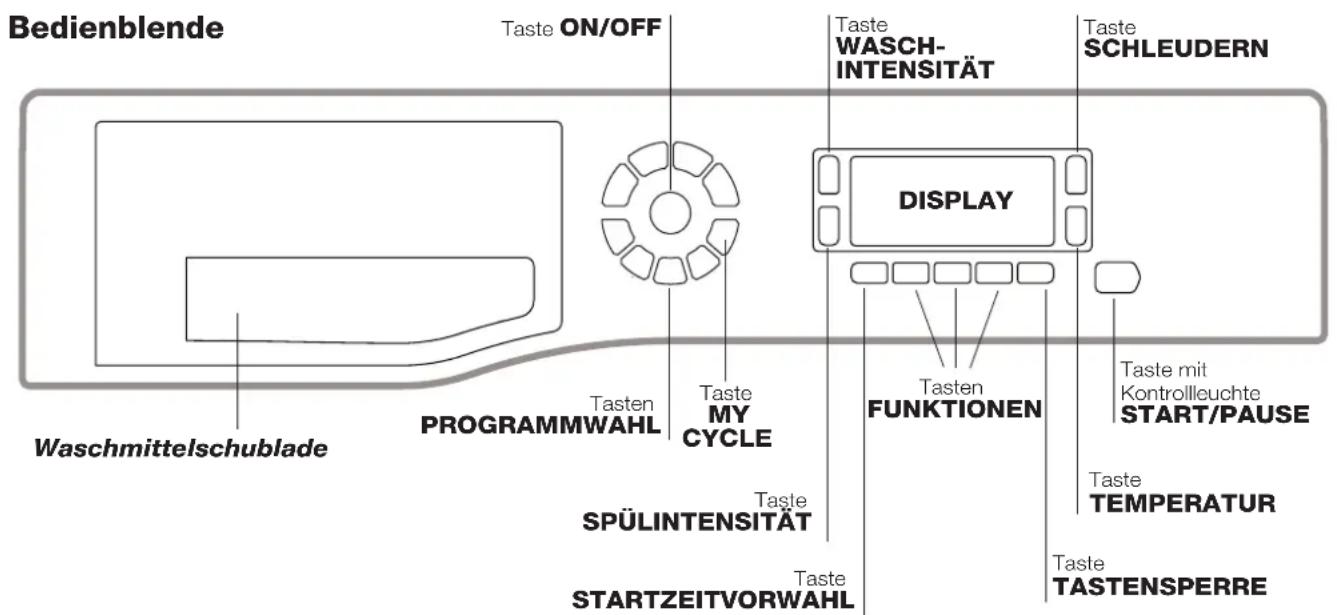

Beschreibung Ihres Waschvollautomaten

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche").

Taste ON/OFF Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrolleuchte START/ PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewöllter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms Löscht den gesamten Waschzyklus.

Tasten PROGRAMMWAHL: zur Einstellung des gewünschten Programms (siehe "Programmtabelle").

Taste MY CYCLE: Halten Sie die Taste gedrückt, um einen Waschzyklus und die gewündsten Individualisierungseinstellungen zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die Taste MY CYCLE.

Tasten FUNKTIONEN: Drücken Sie die Taste, um die gewünschte Funktion auszuwahlen. Auf dem Display schaltet sich die entsprechende Kontrolleuchte ein.

Taste WASCHINTENSITAT: Drucken Sie diese Taste, um die gewünschte Waschintensität zu wahren.

Taste SPULINTENSITät Drucken Sie diese Taste, um die gewünschte Spulung auszuwahlen.

Taste SCHLEUDERN® Drücken Sie die Taste, um die Schleudergeschwindigkeit herabzusetzen oder das Schleudern ganz auszuschreiben. Der Wert wird auf dem Display angezeigt.

Taste TEMPERATURE Drucken Sie die Taste, um die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt.

Taste TASTENSPERRE: Zur Aktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Das eingeschaltete Symbol zeitigt an, dass die Bedienblende gespeirt ist (mit Ausnahme der Taste ON/OFF). Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, vor allem, wenn keine Kinder im Hause sind. Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

Taste STARTZEITVORWAHL Zur Vorwahl der Startzeit des gewählten Programms drucken Sieitte diese Taste. Die Zeitverzogierung wird auf dem Display angezeigt.

Taste mit Kontrollleuche START/PAUSE: Sobald die grüne Kontrollleuche auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuche auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuche schaltet auf orangefarbenes Blinklicht. Wenn das Symbol nicht leuchtet, kann die Geräteur geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschalsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet.

Verbrauch in Off-Betrieb: 0,5 W
Verbrauch in Left-On: 0,5 W

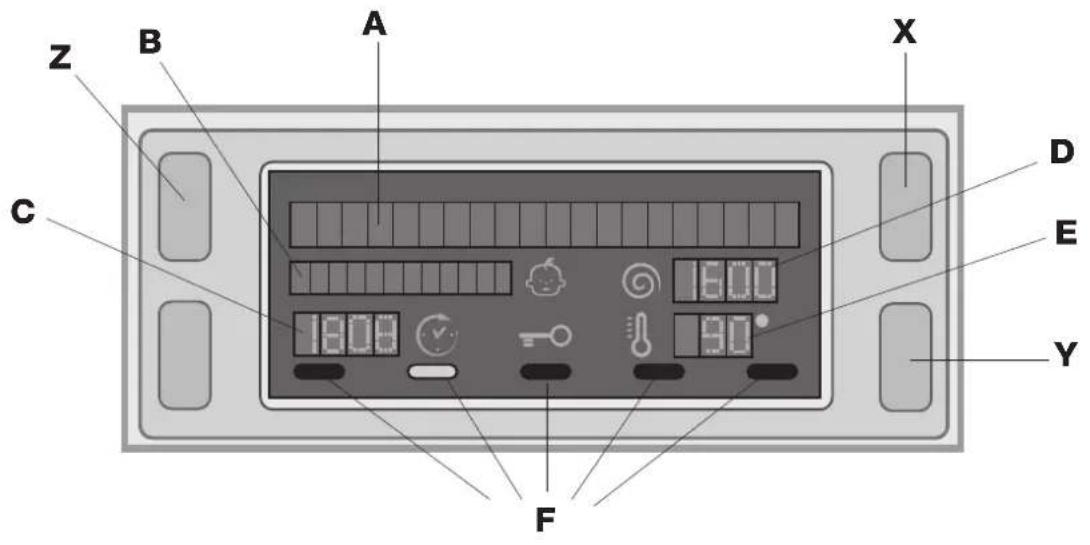

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen A und B werden das ausgewählte Waschprogramm, die laufende Waschphase und alle Angaben zum Programmfortschnitt angezeigt.

In der Zeilenreihe C werden die Restzeit bis zum Ende des laufenden Waschvorgangs und bei Einstellung einer STARTZEITVORWAHL die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

In der Zeilenreihe D wird der Hochstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Programm zulässst; wenn das Programm kein den Schleudervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe E wird der Hochstwert der Temperatur angezeigt, der fur das eingestellte Programm ausgewählt werden kann; wenn das Programm keine Temperatureinstellung vorsieht, bleibt die Zeilenreihe ausgeschaltet.

Die Kontrolleuchten F sind den Funktionen zugeordnet und leuchten, wenn die ausgewählte Funktion mit dem eingestelltener Programm kompatibel ist.

Symbol Geratetur gespert 一 0

Durch Leuchten des Symbols meldet das Gerät, dass die Gerätetur gespert ist, um ein versehentliches Öffnen zu vermeiden. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Gerätetur öffnen.

NB: Wenn die Funktion STARTZEITVORWAHL aktiviert ist, kann die Gerätür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause.

Vor dem ersten Einschalten werden Sie zur Auswahl der Sprache aufgefordert, und das Display blendet automatisch das Menu zur Sprachauswahl ein.

Wahlen Sie die gewünschte Sprache mittels der Tasten X und Y aus und drücken Sie dann zum Bestätigen der Auswahl auf die Taste Z.

Um die Sprache zu ändern, schalten Sie das Gerät aus und drücken gleichzeitig die in der Abbildung mit X, Y und Z gekennzeichneten Tasten. Nach dem ertönen eines akustischen Signals wird das Menu der Sprachauswahl angezeigt

Durchführung eines

Waschprogramms

DE

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste! woraufhin auf dem Display die Meldung POWER EIN entscheid; die Kontrollleuchte START/PAUSE blinking langsam grün.
2. EINFULLEN DER WÄSCHE. Öffnen Sie die Geräteur. Füllen Sie die Wäse chein. Achten Sie hierbeiitte darauf, die in der Programmtabelle (auf der nachsten Seite) angegebene Wäschemenge nicht zu überschreiben.
3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die Waschmittelschublade hereaus und fülten Sie das Waschmittel in die entsprechenden Kammern (siehe "Waschmittel und Wäsche").
4. SCHLIESSEN SIE DIE GERÄTETÜR.
5. WAHL DES WASCHPROGRAMMS. Wahlen Sie das gewünschte Programm mittels einer der PROGRAMMWAHL-Tasten aus; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jedoch geändert werden konnen. Auf dem Display wird die Programmdauer angezeigt.
6. INDIVIDUALISIERUNG DES WASCHGANGS.

Verwenden Sie hierzu die entsprechenden Tasten:

Anderung der Temperatur und/oder Schleudern.

Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Diese können demnach nicht erhöht werden. Durch Drücken der Taste fann die Temperatur bis auf Kaltwäsche "OFF" herabgesetzt werden. Durch Drucken der Taste fann die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf "OFF" ausgeschlossen werden. Ein weiterer Druck auf die Taten bewirkt die Einstellung der möglichen Maximalwerte.

! Ausnahme: Wird das Waschprogramm (60 °C) (erster Tastendruck) eingestellt, kann die Temperatur bis auf 90° erhöht werden.

Startzeitvorwahl.

Zur Vorwahr der Startzeit des eingestellen Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschreibung angezeigt wird. Sobald diese Zusatzfunktion aktiviert wird, leuchtet auf dem Display das Symbol auf. Um die Startzeitvorwahr wieder zu deaktivieren, drücken Sie die Taste bis auf dem Display der Schriftzug "OFF" eingebrendet wird.

Einstellen der gewünschten Waschintensität.

Die Option „ermöglicht Ichnen die optimale Einstellung des Waschgangs auf Grundlage des Verschmutzungsgrades der Kleidung und der gewünschten Waschintensität. Wahlen Sie das Spulprogramm. Der Zyklus wird automatisch auf „Normal“ eingestellt, was optimal für durchschnittlich verschmutzte Kleidung ist (diese Einstellung ist nicht geeignet für den Zyklus „Wolle“, der automatisch auf „Feines“ gestellt wird). Für stark verschmutzte Kleidung drücken Sie die Taste bis Sie die Einstellung „Super Wash“ erreicht haben. Diese Einstellung gewährleistet Dank der Verwendung einer größeren Menge Wasser zu Beginn des Zyklus sowie dank einer größeren mechanismen Bewegung einen leistungsstarken Waschgang und ermöglicht die Entfernung der understandsfähigsten Flecken. Es ist eine Verwendung mit oder ohne Bleichmittel möglich. Wenn Sie Bleichmittel verwenden möften, setzen Sie die mitgelieferte zusätzliche Kammer 4 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der auf dem Zentralstift mit „max“ gekennzeichnete Höchststand (siehe

Abb. auf Seite 34) nicht übersritten werden.
Für gering verschmutzte Kleidung oder für eine schonende Behandlung der Kleidung drücken Sie die Taste.
Sie die Einstellung „Feines" erreicht haben. Der Zyklus verringer die mechanische Bewegung und sorgt damit für einen idealen Waschgang für Feinwäsche.

Einstellen des Spulgangs.

Die Option ermöglich die Auswahl des gewünschten Spulgangs, um sensible Haut so gut wie möglich zu halten. Beim ersten Tastendruck wird die Einstellung „Extraspluten" ausgewählt, die die Auswahl eines zusätzlichen Spulgangs erhögt, um alle Spuren des Waschmittels zu beseitigen. Beim zweiten Tastendruck wird die Einstellung „Empfindliche Haut" ausgewählt, die die Auswahl von zwei zusätzlichen Spulgangen erhögt. Diese Einstellung wird für eine äußert sensible Haut empfohlen. Beim dritten Tastendruck wird die Einstellung „Anti Allergie Spullen" ausgewählt, die die Auswahl von drei zusätzlichen Spulgangen erhögt, um die wichtigsten Allergene, wie etwa Pollen, Milben oder Katzen- und Hundehaare, zu entfern. Drücken Sie die Taste ernut, um zur Spülgangeinstellung „Spullen" zurückzukehren. Wenn es nicht möglich ist, die bestehende Einstellung zuändern, wird auf dem Display „Nicht Gültig" angezeigt.

Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Funktion; die der Taste entsprechende Kontrolleuchtete schaltet sich damit ein.
• Durch erneutes Drucken der Taste kann die Funktion wieder ausgeschelt werden; die Kontrolleuchte erlischt.

! Ist die gewähte Funktion nicht vereinbar mit dem eingestilten Programm, schaltet die Kontrolleuche auf Blinklicht und die Funktion wird nicht aktiviert.

! Ist die gewählte Funktion mit einer anderen bereits eingestellen nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrolleucht auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrolleucht der aktivierten Funktion schaltet auf Dauerlicht.
! Die Funktionen können eine Änderung der empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

1. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/PAUSE. Die zugehörige Kontrollleuche schaltet auf grüne Dauerlicht und die Geräteur wird gespeert (Symbol GERÄTETUR GESPERRT leuchtet) während des Programmablaufs erscheidt auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuche START/PAUSE blinkt nun langsam orangefarben); wahren Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/ PAUSE. Um während eines laufenden Programms die Geräteur zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETUR GESPERRT erloschen ist, kann die Geräteur geöffnet werden. Drücken Sie die Taste START/PAUSE ernut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.
2. ENDE DES PROGRAMMS. Das Programmende wird durch die Anzeige "PROGRAMMENDE" auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetur geöffnet werden. Öffnen Sie die Gerätetur, sehen Sie die Wäsche hereaus und schalten Sie das Gerät aus.

! Mocht den Sie ein bereits in Gang gesetztes Waschprogramm loschen, drucken Sie die Taste!) etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

Programmtabelle

Waschprogramme	Beschreibung des Programms	Max.Temperatur(°C)	Max.SchleuderGe-schwin-digkeit(U/min)	Waschmittel				Max.Beladungs-keiten(kg)	Resteuchtig-kweit %	Energieverbrauch KMWhasser gesamt It	Programm-dauer
				Vor-wasche	Hauptwäsche	Bleichmittel	Weichspäier
Flecken	40°	1600	●	●	-	●	4 - -	- 180'
Baumwolle 60° (1) (erster Tastendruck): stark verschutzte Weiß-und farbechte Buntwäsche.	60°(Max. 90°C)	1600	●(3)	●	●	●	7 44	1,10	52,5	190'
Baumwolle 40° (2) (zweder Tastendruck):leitung verschutzteWeißwäsche und empfindliche Buntwäsche.	40°	1600	-	●	●	●	7 44	1,09	92	185'
Baumwolle 20° (dritter Tastendruck):leitung verschutzte Weißwäsche und empfindliche Buntwäsche.	20°	1600	-	●	●	●	7 - -	- 170'
Synthetik Robust (erster Tastendruck): stark verschutzte, far-bechte Buntwäsche.	60°	800	●	●	●	●	3,5	44	0,93	47	115'
Synthetik Robust (4) (erster Tastendruck):leitung verschutzte, far-bechte Buntwäsche.	40°	800	●	●	●	●	3,5	44	0,57	46	100'
Synthetik Fein (zweder Tastendruck):leitung verschutzte farbechteBuntwäsche.	40°	800	●	●	●	●	3,5	- - 75
Schnell 60' (erster Tastendruck): zum kurzen Auffrischen versch-mutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	60°	1600	-	●	-	●	3,5	44	0,81	40 60'
Schnell 30' (zweder Tastendruck): zum kurzen Auffrischenleitungversch-mutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	30°	800	-	●	-	●	3 71	0,15	35	30'
MY CYCLE (Speicher): hiermit kann jeder beliebige Art von Waschgang gespeichert werden
Bett & Bad: bettwäsche Bade- und Handtücher.	60°	1600	●	●	-	●	7 - -	- 125'
WOOLMARK PLATIN (Wolle): wolle, Kaschmir usw.	40°	800	-	●	-	●	1,5 - -	- 70'
Feinwäsche	30°	0 -		●	-	●	1 - -	- 80'
Schleudern (erster Tastendruck)	-	1600	-	-	-	-	7 - -	- 16'
Spülen (zweder Tastendruck)	-	1600	-	-	-	●	7 - -	- 36'
Abpumpen (dritter Tastendruck)	-	0 -	-	-	-		7 - -	2'

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv berügtigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelenge, ArI, Menge und Verteilung der Waschlaugung sowie der gewährten Zusatzfunktionen vanieren.
1) Prüpfprogramm gemäß 1061/2010: Wahlen Sie das Programm bei 60^ (erster Tastendruck).
Dier 60C zu wa
schende Waseche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.
2) Prüpfrogramm gemäß 1061/2010: wahren Sie das Programm bei 40^ (zweiter Tastendruck).
Dierz 40C zu wa
schende Wase che zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.
3) Die "Vorwasse" Funktion kann beim Temperaturwert 60^ nicht aktiviert werden.

Für alle Testinstitute:

2) Langes Baumwollprogramm: wahlen Sie das Programm bei 40^ (zweiter Tastendruck).
4) Langes Kunstfaserprogramm: wahlen Sie das Programm bei 60 °C (erster Tastendruck); Temperatur von 40 °C (drucken Sie die Taste TEMPERATURE).

Waschfunktionen

Vorwäsche

Beim Wahlen dieser Funktion wird eine Vorwäsche aktiviert, so dass auch hartnackige Flecken beseitigt werden.

NB: Füllen Sie das Waschpulver in die entsprechende Kammer ein.

!These Funktionkann zu denProgrammen

(60°). (40°). nicht zugeschaltet werden.

Bügelleicht

Bei Einstellung dieser Funktion wird zur Vermeidung einer Knitterbildung der Wasch- und Schleudergang entsprechend geändert. Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel; die Kontrolleuche der Funktion BÜGELLEICHT und die der Taste START/PAUSE blinken (orange) und auf dem Display wird "PROGRAMMENDE" angezeigt. Um den Waschgang abzuschreiben, drücken Sie die Taste START/PAUSE oder die Taste BÜGELLEICHT.

! These Funktion kann zu den Programmen

"Schnell 30", nicht zugeschaltet werden.

Eco Wash

Die Funktion Eco Wash tragt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheit wird - ein Vorteil sowohl für die Umwelt als auch für die Stromrechnung. Tatsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse bei gleicher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels.

!These Funktion kann zu den Programmen, , . nicht zugeschaltet werden.

Waschmittel und Wäsche

DE

Waschmittel und Wäsche

Ein gutes Waschergebnis hangt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60^ verwenden.
!BittebefolgenSiedenaufderWaschmittelverpackung angegebenenAnweisungen.
! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfllen:

Kammer 1: Waschpulver für die Vorwäsche (Waschpulver)

Vergewissem Sie sich vor Einfüssen des Waschmittels, dass die Zusatzkammer 4 nicht eingesetzt wurde.

Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Falls Sie ein Flüssigwaschmittel verwenden, wird empfahlen, die mitgelieferte Trennwand A zu benutzen, um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel verwenden, geben Sie die Trennwand in die Kammer B.

Kammer 3: Zusätze (Weichspüller usw.)

Der Weichspuler darf das Gitter nicht übersteigen.

Zusätzliche Kammer 4: Bleichmittel

Vorsortierend der Wäsche

• Sortieren Sie die Wäsche nach:
  Gewebear / Waschetikettensymbol.
• und Farben: Buntwäsche von Weißwäsche trennen.
• Entleeren Sie alle Taschen.
• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht übersritten werden: siehe "Programmtabelle".

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Sonderprogramme

Flecken: das Programm ist für die Reinigung stark verschmutzter Kleidung mit wichtardsfähigen Farben geeignet. Das Programm gewährleistet einen Waschgang, der better als der Standard (Klasse A) ist. Mischen Sie bei diesen Programm keine Kleidungsstücke mit entsprechender Farbe. Es empfeht sich die Verwendung von Pulverwaschmittel. Bei hartnäckigen Flecken empfeht sich die Vorbehandlung mit spezifischen Zusatzstoffen.

Baumwolle 20^ Ideal for normalverschmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wasse bei 40^ , werden mechanismisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen.

Bett & Bad: um ihre Handtücher- und Bettwäsche in einem einzigen Waschgang zu waschen, verwenden Sie das Programm, das die Verwendung von Weichspulern optimiert. Dadurch sparen Sie zusätzlich Zeit und Energie. Es empfeht sich die Verwendung von Pulverwaschmittel.

Wolle: das Waschprogramm „Wolle" dieser Waschmaschine Hotpoint-Ariston wurde von der Woolmark Company für die Wäsche von mit „Handwäsche" gekenn-zeichneten Wollkleidungsstücken getestet und anerkannt, vorausgesetzt die Wäsche erfolgt gemäß der Anweisungen auf Etikett des Kleidungsstück und den Angaben des Herstellers des Haushaltsgeräts. Hotpoint-Ariston ist die erste Waschmaschinenmarke, die von der Woolmark Company die Zertifizierung Woolmark Apparel Care - Platinum für ihre Waschleistungen und den Verbrauch von Wasser und

Energie erhalten hat.

Feinwäsche: verwenden Sie das Programm für die Reinigung von Feinwäsche, die Applikationen wie Strass oder Pailletten aufweist.
Wahlen Sie für die Reinigung von Kleidungsstücken aus Seide und Vorhange den Zyklus und wahren Sie bei der Option "Einstellung Feines".
Es wird empfohlen, die Kleidungsstücke vor der Reinigung umzudrehen und keinere Kleidungsstücke in den entsprechenden Reinigungsbetel für Feinwäsche zu geben. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfohlen.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderrunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Soltte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteil sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Soltte die Wäsche extrem ungleichmäßig verteil sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und damit eine korrekte Auswuchtung zu fordern, sollenen große und keine Wäscheteile gemisch eingefüllt werden.

Bei Funktionstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“, vergewissem Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst begeben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomatalandkein Wasser (auf dem Display wird die Meldung "WASSERZULAUF PRU-FEN" eingeblendent).

Der Waschvollautomat ladt laufend Wasser und pumpt es laufend ab.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F...).

Es bildet sich zuviel Schaum.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.
• Der Strom ist ausgefallen.

Die Geratetür wurde nicht vorschrifsmäßig geschlossen.
Die ON/OFF-Taste wurde nicht gedrückt.
Die Taste START/PAUSE wurde nicht gedrückt.
- Der Wasserhahn ist nicht aufgedreht.
- Es wurde ein verzogerter Start gewählt (siehe „Durchführung eines Waschprogramms").

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.
• Der Schlauch ist geknicht.
• Der Wasserhahn ist nicht aufgedreht.
• Es ist kein Wasser da.

• Der Druck ist unzureichend.
  Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe „Installation").
  Das Schlauchende liegt unter Wasser (siehe, Installation").

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abbpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Programme und Funktionen").
  Die Funktion "BÜGELLEICHT" wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Programme und Funktionen").

• Der Ablaufschlauch ist geknicht (siehe „Installation").
  Die Ablaufleitung ist verstopft.

Die Trommel wurde bei der Installation nicht korrekt befrei (siehe „Installation").
- Der Waschvollautomat stehen nicht eben (siehe „Installation").
- Der Waschvollautomat besteht zu eng zwischen der Wand und einem Möbel (siehe „Installation").

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation").
  Die Waschmittelschublade ist verstopt (zur Reinigung siehe „Wartung und Pflege").

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation").

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker; warten Sie daraufufhinn ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sieitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein).
• Es wurde zu hoch dosiert.

Kundendienst

DE

Bevor Sie sich an den Kundendienst wenden:

• Sollten eine Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe");
• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben SieitteFolgendesan:

die Art der Störung;
das Maschinenmodell (Mod.);
- die Seriennummer (S/N).

These Daten entnehmen Sieitte dem auf der Ruckseite des Waschvollautomaten und auf der Vorderseite (Geratetur fden) befindlichen Typenschild.

Inhoud

NL

Nederlands

Installatie, 38-39
