BEDIENUNGSANLEITUNG Vacuum Cleaner Top 330600 NOVA

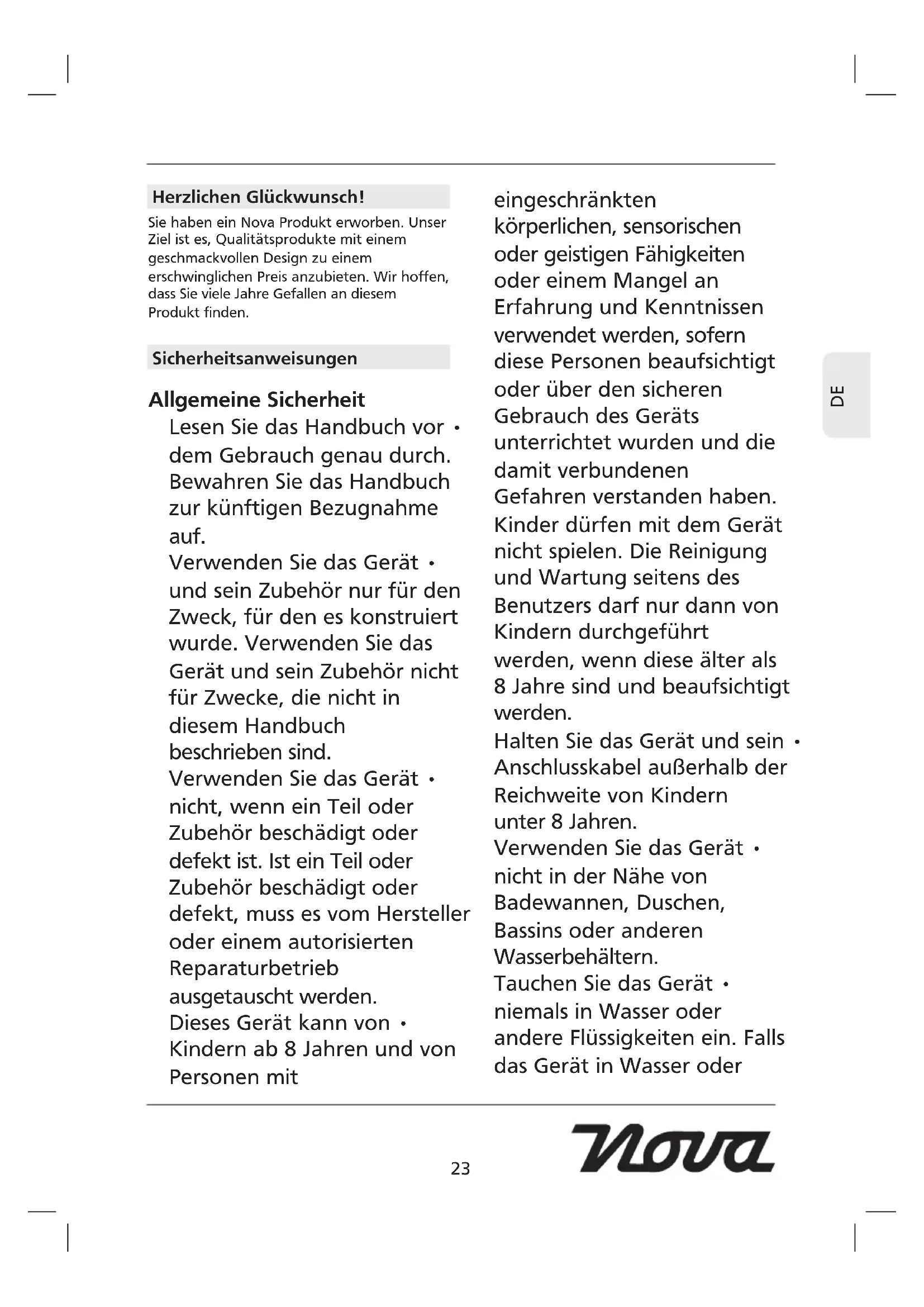

Herzlichen Glückwunsch! Sie haben ein Nova Produkt erworben. Unser Ziel ist es, Qualitätsprodukte mit einem geschmackvollen Design zu einem erschwinglichen Preis anzubieten. Wir hoffen, dass Sie viele Jahre Gefallen an diesem Produkt finden. Sicherheitsanweisungen Allgemeine Sicherheit Lesen Sie das Handbuch vor • dem Gebrauch genau durch. Bewahren Sie das Handbuch zur künftigen Bezugnahme auf. Verwenden Sie das Gerät • und sein Zubehör nur für den Zweck, für den es konstruiert wurde. Verwenden Sie das Gerät und sein Zubehör nicht für Zwecke, die nicht in diesem Handbuch beschrieben sind. Verwenden Sie das Gerät • nicht, wenn ein Teil oder Zubehör beschädigt oder defekt ist. Ist ein Teil oder Zubehör beschädigt oder defekt, muss es vom Hersteller oder einem autorisierten Reparaturbetrieb ausgetauscht werden. Dieses Gerät kann von • Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Kenntnissen verwendet werden, sofern diese Personen beaufsichtigt oder über den sicheren Gebrauch des Geräts unterrichtet wurden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen mit dem Gerät nicht spielen. Die Reinigung und Wartung seitens des Benutzers darf nur dann von Kindern durchgeführt werden, wenn diese älter als 8 Jahre sind und beaufsichtigt werden. Halten Sie das Gerät und sein • Anschlusskabel außerhalb der Reichweite von Kindern unter 8 Jahren. Verwenden Sie das Gerät • nicht in der Nähe von Badewannen, Duschen, Bassins oder anderen Wasserbehältern. Tauchen Sie das Gerät • niemals in Wasser oder andere Flüssigkeiten ein. Falls das Gerät in Wasser oder24

andere Flüssigkeiten eingetaucht wurde, nehmen Sie es nicht mit Ihren Händen heraus. Ziehen Sie sofort den Netzstecker aus der Wandsteckdose. Falls das Gerät in Wasser oder andere Flüssigkeiten eingetaucht wird, darf es nicht mehr verwendet werden. Reinigen Sie das Gerät und • das Zubehör. Siehe Abschnitt "Reinigung und Wartung". Elektrische Sicherheit Vergewissern Sie sich vor • dem Gebrauch stets, dass die Netzspannung mit der Spannung auf dem Typenschild des Geräts übereinstimmt. Das Gerät ist nicht dafür • ausgelegt, von einer externen Zeitschaltuhr oder einem Fernsteuersystem betrieben zu werden. Stellen Sie sicher, dass kein • Wasser in die Steckerkontakte des Netzkabels eindringen kann. Wickeln Sie das Netzkabel • immer vollständig ab. Vergewissern Sie sich, dass • das Netzkabel nicht an der Kante einer Arbeitsplatte hängen bleibt und nicht versehentlich daran gezogen oder darüber gestolpert wird. Halten Sie das Netzkabel von • Hitzequellen, Öl und scharfen Kanten fern. Verwenden Sie das Gerät • nicht, wenn das Netzkabel oder der Netzstecker beschädigt oder defekt ist. Ist das Netzkabel oder der Netzstecker beschädigt oder defekt, muss das Teil vom Hersteller oder einem autorisierten Reparaturbetrieb ausgetauscht werden. Ziehen Sie niemals am • Netzkabel, um den Netzstecker aus der Wandsteckdose zu ziehen. Ziehen Sie den Netzstecker • aus der Wandsteckdose, wenn das Gerät nicht gebraucht wird, sowie vor der Zerlegung bzw. dem Zusammenbau und vor der Reinigung und Wartung. Sicherheitsanweisungen für Staubsauger Das Gerät ist nur für den • Hausgebrauch geeignet.25

Verwenden Sie das Gerät • nicht im Freien. Verwenden Sie das Gerät • nicht ohne den Staubbeutelraum. Verwenden Sie das Gerät • nicht ohne den Motorfilter. Verwenden Sie das Gerät nicht ohne den Auslassfilter. Verwenden Sie das Gerät • nicht zum Aufsaugen von Flüssigkeiten. Verwenden Sie das Gerät • nicht zum Aufsaugen von brennbaren Materialien. Halten Sie das Gerät nur am • Handgriff fest. Halten Sie die Motoreinheit • von Ihren Augen und vom Gesicht fern. Arbeiten Sie stets von unten • nach oben, wenn Sie das Gerät auf Treppen verwenden. Bewahren Sie das Gerät bei • Nichtgebrauch an einem trockenen Ort auf. Vergewissern Sie sich, dass Kinder keinen Zugang zu den aufbewahrten Geräten haben. Reinigung und Wartung Bevor Sie fortfahren, beachten Sie bitte unbedingt die folgenden Hinweise: - Ziehen Sie vor der Reinigung und Wartung stets den Netzstecker aus der Wandsteckdose und warten Sie, bis das Gerät abgekühlt ist. - Tauchen Sie das Gerät zur Reinigung niemals in Wasser oder andere Flüssigkeiten ein. Bevor Sie fortfahren, richten Sie bitte Ihre Aufmerksamkeit auf folgende Hinweise: - Verwenden Sie keine aggressiven oder scheuernden Mittel, um das Gerät zu reinigen. - Verwenden Sie keine scharfen Gegenstände, um das Gerät zu reinigen. Kontrollieren Sie das Gerät regelmäßig auf • mögliche Schäden. Reinigen Sie regelmäßig die • Belüftungsschlitze mit einer weichen Bürste. Bewahren Sie das Gerät bei Nichtgebrauch • an einem trockenen und für Kinder unerreichbaren Ort auf. Erneuerung des Staubbeutels (Abb. A - C) Der Staubbeutel (21) muss erneuert werden, wenn die Anzeige "Beutel voll" (3) aufleuchtet. Ersatz-Staubbeutel stehen bei Ihrer Servicestation zur Verfügung. Falls Sie Fragen zum Staubbeutel haben, wenden Sie sich an die Servicestation. Um den vollen Staubbeutel (21) zu • entfernen, halten Sie sich an den Abschnitt "Anbringen und Entfernen den Staubbeutels". Um den leeren Staubbeutel (21) • einzusetzen, halten Sie sich an den Abschnitt "Anbringen und Entfernen den Staubbeutels". Reinigung und Erneuerung des Motorfilters (Abb. A - D) Bevor Sie fortfahren, richten Sie bitte Ihre Aufmerksamkeit auf folgende Hinweise: - Waschen oder spülen Sie den Motorfilter nicht.26

Der Motorfilter (24) verringert die in die Motoreinheit gelangende Staubmenge auf ein Minimum. Der Motorfilter muss regelmäßig gereinigt werden. Der Motorfilter muss nach mehreren Monaten oder bei Verschleiß oder Beschädigung erneuert werden. Ersatz-Motorfilter stehen bei Ihrer Servicestation zur Verfügung. Halten Sie den Freigabeknopf (6) gedrückt • und öffnen Sie die Abdeckung (19). Entfernen Sie ggf. den Staubbeutel (21). • Halten Sie sich an den Abschnitt "Anbringen und Entfernen des Staubbeutels". Nehmen Sie den Filterhalter (23) aus dem • Staubbeutelraum (5). Entfernen Sie den Motorfilter (24) vom • Filterhalter (23). Entfernen Sie den Staub mit einer weichen • Bürste vom Filter. Wenn der Filter verschlissen ist, erneuern Sie den Filter. Setzen Sie den Motorfilter (24) in den • Filterhalter (23) ein. Setzen Sie den Filterhalter (25) in den • Staubbeutelraum (5) ein. Setzen Sie ggf. den Staubbeutel (21) ein. • Halten Sie sich an den Abschnitt "Anbringen und Entfernen des Staubbeutels". Schließen Sie die Abdeckung (19), bis der • Freigabeknopf (6) einrastet. Reinigung und Erneuerung des Auslassfilters (Abb. E) Bevor Sie fortfahren, richten Sie bitte Ihre Aufmerksamkeit auf folgende Hinweise: - Waschen oder spülen Sie den Auslassfilter nicht. Der Auslassfilter (25) verringert die in die Motoreinheit gelangende Staubmenge auf ein Minimum. Der Auslassfilter muss regelmäßig gereinigt werden. Der Auslassfilter muss nach mehreren Monaten oder bei Verschleiß oder Beschädigung erneuert werden. Ersatz- Auslassfilter stehen bei Ihrer Servicestation zur Verfügung. Drücken Sie auf die Lasche (26) und • entfernen Sie die Abdeckung (27). Entfernen Sie den Auslassfilter (25) vom • Filterhalter (29). Entfernen Sie den Staub mit einer weichen • Bürste vom Filter. Wenn der Filter verschlissen ist, erneuern Sie den Filter. Setzen Sie den Auslassfilter (25) in den • Filterhalter (29) ein. Bringen Sie die Abdeckung (27) an, bis die • Lasche (26) einrastet. Beschreibung (Abb. A) Ihr 330600 Nova Staubsauger wurde zum Aufsaugen von trockenen Substanzen konstruiert. Das Gerät ist zum Aufsaugen von nassen Substanzen nicht geeignet. Das Gerät ist nur für den Gebrauch in geschlossenen Räumen geeignet. Das Gerät ist nur für den Hausgebrauch geeignet.

1. Ein-/Aus-Taste / Geschwindigkeitstaste

2. Knopf für Netzkabelaufwicklung

3. Anzeige "Beutel voll"

6. Freigabeknopf (Staubbeutelfach)

8. Freigabeknopf (Schlauch)

10. Verlängerungsrohr

11. Sicherungsknopf (Verlängerungsrohr)

14. Bodenbelagwähler

18. Schlauchverbindung

Zusammenbau (Abb. A) Bevor Sie fortfahren, beachten Sie bitte unbedingt die folgenden Hinweise: - Schalten Sie das Gerät vor dem Zusammenbau oder der Zerlegung aus und ziehen Sie den Netzstecker aus der Wandsteckdose. Anbringen und Entfernen des Staubbeutels (Abb. A - C) Der Staubbeutel und der Staubbeutelhalter müssen richtig montiert werden, damit sich der Deckel des Staubbeutelraums schließen lässt.27

Bevor Sie fortfahren, beachten Sie bitte unbedingt die folgenden Hinweise: - Verwenden Sie das Gerät nicht ohne den Staubbeutel. Anbringen des Staubbeutels Halten Sie den Freigabeknopf (6) gedrückt • und öffnen Sie die Abdeckung (19). Setzen Sie den Staubbeutel (21) in die • Schlitze (22) des Staubbeutelhalters (20) ein. Schieben Sie den Staubbeutel (21) zum Ende des Staubbeutelhalters (20). Schließen Sie die Abdeckung (19), bis der • Freigabeknopf (6) einrastet. Vergewissern Sie sich, dass das Loch im Staubbeutel (21) mit der Schlauchverbindung (18) ausgerichtet ist. Entfernen des Staubbeutels Halten Sie den Freigabeknopf (6) gedrückt • und öffnen Sie die Abdeckung (19). Entfernen Sie den Staubbeutel (21) aus • dem Staubbeutelhalter (20). Schließen Sie die Abdeckung (19), bis der • Freigabeknopf (6) einrastet. Anbringen und Entfernen des Schlauchs (Abb. A) Bevor Sie fortfahren, richten Sie bitte Ihre Aufmerksamkeit auf folgende Hinweise: - Vergewissern Sie sich vor dem Anbringen des Schlauchs, dass der Staubbeutelraum in das Gerät eingesetzt wurde. Um den Schlauch (7) anzubringen, stecken • Sie den Schlauchauslass in die Schlauchverbindung (18), bis die Freigabeknöpfe (8) einrasten. Um den Schlauch (7) zu entfernen, halten • Sie die Freigabeknöpfe (8) gedrückt und ziehen Sie den Schlauchauslass aus der Schlauchverbindung (18) heraus. Anbringen und Entfernen des Rohrs (Abb. A) Um das Rohr anzubringen, setzen Sie den • Schlauch (7) in das Rohr (9) ein. Um das Rohr zu entfernen, ziehen Sie den • Schlauch (7) aus dem Rohr (9) heraus. Anbringen und Entfernen des Zubehörs (Abb. A) Anbringen und Entfernen der Saugdüse (Abb. A) Die Saugdüse (13) kann am Verlängerungsrohr (10) angebracht werden. Um die Saugdüse anzubringen, setzen Sie • das Verlängerungsrohr (10) in die Saugdüse (13) ein. Um die Saugdüse zu entfernen, ziehen Sie • das Verlängerungsrohr (10) aus der Saugdüse (13) heraus. Anbringen und Entfernen der Fugendüse (Abb. A) Die Fugendüse (17) kann verwendet werden, um an engen und schwer zugänglichen Stellen Staub zu saugen. Die Fugendüse (17) kann am Schlauch (7) oder am Verlängerungsrohr (10) angebracht werden. Um die Fugendüse am Schlauch • anzubringen, setzen Sie den Schlauch (7) in die Fugendüse (17) ein. Um die Fugendüse am Verlängerungsrohr • anzubringen, setzen Sie das Verlängerungsrohr (10) in die Fugendüse (17) ein. Um die Fugendüse zu entfernen, ziehen Sie • die Fugendüse (17) aus dem Schlauch (7) oder aus dem Verlängerungsrohr (10) heraus. Gebrauch Ab- und Aufwickeln des Netzkabels (Abb. A) Der Knopf (2) für die Netzkabelaufwicklung kann per Hand oder per Fuß betätigt werden. Bevor Sie fortfahren, richten Sie bitte Ihre Aufmerksamkeit auf folgende Hinweise: - Wickeln Sie das Netzkabel weder ab noch auf, während das Gerät eingeschaltet ist. - Halten Sie stets den Netzstecker fest, um das Netzkabel abzuwickeln. Ziehen Sie niemals am Netzkabel.28

Halten Sie vor dem Gebrauch den • Netzstecker fest und wickeln Sie eine ausreichende Länge des Netzkabels aus der Rückseite des Geräts ab. Betätigen Sie nach dem Gebrauch den • Knopf (2) für die Netzkabelaufwicklung, um das Netzkabel wieder in das Gerät zurückzuwickeln. Führen Sie das Netzkabel von Hand, um sicherzustellen, dass es nicht zurückschnellt. Vergewissern Sie sich, dass der Netzstecker richtig platziert ist. Einstellen der Rohrlänge (Abb. A) Halten Sie auf den Sicherungsknopf (11) • gedrückt und schieben Sie das Verlängerungsrohr (10) in die erforderliche Position. Lassen Sie den Sicherungsknopf (11) los.• Einstellen der Saugdüse (Abb. A) Der Bodenbelagwähler kann so eingestellt werden, dass die Saugdüse für den entsprechenden Bodenbelag geeignet ist. Der Bodenbelagwähler kann per Hand oder per Fuß betätigt werden. Um Laminat, Fliesen, usw. abzusaugen, • drücken Sie auf den entsprechenden Teil (A) des Bodenbelagwählers (14). Um Teppich abzusaugen, drücken Sie auf • den entsprechenden Teil (B) des Bodenbelagwählers (14). Ein- und Ausschalten (Abb. A) Die Ein-/Aus-Taste kann per Hand oder per Fuß betätigt werden. Um das Gerät einzuschalten, drücken Sie • auf die Ein-/Aus-Taste (1). Um das Gerät auszuschalten, drücken Sie • erneut auf die Ein-/Aus-Taste (1). Einstellen der Saugkraft (Abb. A) Zur Einstellung der Saugkraft kann der Geschwindigkeitsregler verwendet werden. Stellen Sie den Geschwindigkeitsregler (1) • auf die benötigte Position: - Um harte Oberflächen (z.B. Böden) abzusaugen, stellen Sie eine hohe Saugkraft ein. - Um weiche Oberflächen (z.B. Polster) abzusaugen, stellen Sie eine schwache Saugkraft ein. Einstellen des Luftstroms (Abb. A) Der Luftstrom kann mit dem Luftstromregler eingestellt werden. Um den Luftstrom einzustellen, stellen Sie • den Luftstromregler (12) auf die benötigte Position. Haftungsausschluss Änderungen vorbehalten; die Daten können ohne Vorankündigung geändert werden.29
