BEDIENUNGSANLEITUNG SX2800 SAMSON

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringn, sollen den Sie thises Gerät weder Regen noch Feuchtigkeit aussetzen. Um die Gefahr eines Stromschlags zu verringn, sollen den sie weder Deckel noch Rückwand des Geräts entfern. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden konnen. Überlassen Sie die Wartung qualifiziertem Fachpersonal.Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter "gefährlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wandungsanleitungen aufmerksam machen, die im mitgelieferten InformationsmaterialNJaher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betriebnehmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.
   3.itte treffen Si alle beschriebenen Sicherheitsvorkehrungen
3. Befolgen Sie die Anleitungen des Herstellers.
4. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
5. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.
6. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.
7. Bauen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verständern) ein, die Hitze erzeugen.
8. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, entsprechlich breite Pole. Ein geerdeteter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient ihrer Sicherheit. Wenn der vorhandene Stecker nicht in ihre Steckdose passst, lasSEN Sie die veraltete Steckdose von einem Elektriker ersetzen.
9. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknkt werden kann. Achten Sie hierbei besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.
10. Ziehen Sie den Netzstecker des Gerats bei Gewittern oder längeren Betriebspauses aus der Steckdose.
11. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist not wendig, wenn das Gerat auf irgendene Weise, beispielsweise am Kabel oder Netzstecker beschadigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerat gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betrieben werden kann oder fallen gelassen wurde.

Geführter Rundgang - Vorderseite 25

Geführer Rundgang - Rückseite 26

SX-Serie einrichten und einsetzen 27

Schutzschaltung der SX-Serie 28

Gebrachte und parallele Modi 29

SX-Serie Anschlisse 30

SX-Serie Anschlisse 31

Ventilatorfilter reinigen 32

Technische Daten 55

ESPNOL

Introduccion 33

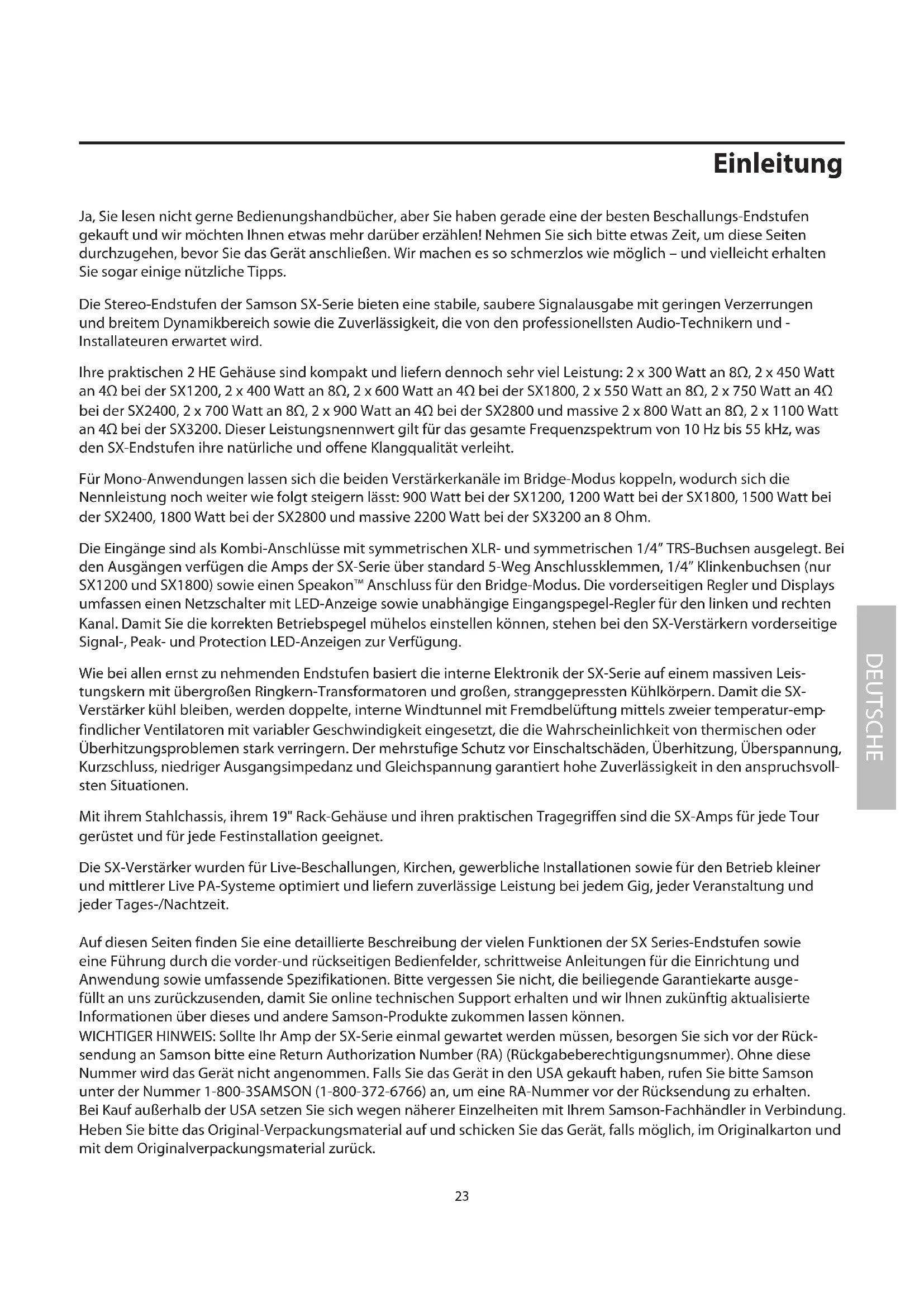

Ja, Sielesen nichtigeria Bedienungshandbucher, aber Sie haben gereade eine der besten Beschallungs-Endstufen gekauft und wir mochten Ihnen etwas mehr darüber erzahlen! Nehmen Sie sichitte etwas Zeit, um diese Seiten durchzugehen, bevor Sie das Gerat anschlieben. Wir machen es so schmerzlos wie möglich - und vielsecht erhalten Sie sareg einige nutzliche Tipps.

Die Stereo-Endstufen der Samson SX-Serie bieten eine stabile, saubere Signalausgabe mit geringen Verzerrungen und breitem Dynamikbereich sowie die Zuverlösigkeit, die von den professionellsten Audio-Technikern und - Installaturen erwartet wird.

Ohre praktischen 2 HE Gehäuse sind kompakt und liefern dennoch sehr viel Leistung: 2 × 300 Watt an 8 , 2 × 450 Watt an 4 bei der SX1200, 2 × 400 Watt an 8 , 2 × 600 Watt an 4 bei der SX1800, 2 × 550 Watt an 8 , 2 × 750 Watt an 4 bei der SX2400, 2 × 700 Watt an 8 , 2 × 900 Watt an 4 bei der SX2800 und massive 2 × 800 Watt an 8 , 2 × 1100 Watt an 4 bei der SX3200. Dieder Leistungsennwert gilt für das gesamte Frequenzspektrum von 10Hz bis 55kHz , was den SX-Endstufen ihre natürliche und offene Klangqualität verleiht.

Für Mono-Anwendungen halten sich die beiden Verständerkanäle im Bridge-Modus koppeln, wodurch sich die Nennleistung noch weiter wie folgt steigern{lss: 900 Watt bei der SX1200, 1200 Watt bei der SX1800, 1500 Watt bei der SX2400, 1800 Watt bei der SX2800 und massive 2200 Watt bei der SX3200 an 8 Ohm.

Die Eingänge sind als Kombi-Anschlüsse mit symmetrischen XLR- und symmetrischen 1/4'' TRS-Buchsen ausgelegt. Bei den Ausgängen verfügen die Amps der SX-Serie über standard 5-Weg Anschlussklemmen, 1/4'' Klinkenbuchsen (nur SX1200 und SX1800) sowie einen Speakon™ Anschluss für den Bridge-Modus. Die vorderseitigen Regler und Displays umfassen einen Netzschalter mit LED-Anzeige sowie unabhängige Eingangspegel-Regler für den linken und rechten Kanal. Damit Sie die korrekten Betriebspegel mühelos einstellen können, stehen bei den SX-Verständern vorderseitige Signal-, Peak- und Protection LED-Anzeigen zur Verfügung.

Wie bei allen ernst zu nehmenden Endstufen basiert die interne Elektronik der SX-Serie auf einem massiven Leistungskern mit übergroßen Ringkern-Transformatoren und große, stranggepressten Kuhlkorpern.Damit die SXVersteller kuhl bleiben, werden doppelte, interne Windtunnel mit Fremdbeluftung mittels zweier temperatur-empfindlicher Ventilatoren mit variabler Geschwindigkeit eingesetzt, die die Wahrscheinlichkeit von thermischen oder Überhitzungsproblemen stark verringn. Der mehrstufige Schutz vor Einschalschäden, Überhitzung, Überspannung, Kurzschluss, niedriger Ausgangsimpedanz und Gleichspannung garantiert hohe Zuverlösigkeit in den anspruchsvollsten Situationen.

Mit ihrem Stahlchassis, ihrem 19" Rack-Gehäuse und ihren praktischen Tragegriffen sind die SX-Amps für jeder Tour gerüstet und für jeder Festinstallation geeignet.

Die SX-Veränderungen wurden für Live-Beschallungen, Kirchen, gewerbliche Installationen sowie für den Betrieb kleiner und mittlerer Live PA-Systeme optimiert und liefern zuverlüssige Leistung bei jedem Gig, jeder Veranstaltung und jeder Tages-/Nachtzeit.

Auf diesen Seiten finden Sie eine detaillierte Beschreibung der vielen Funktionen der SX Series-Endstufen sowie eine Führung durch die vorder-und rückseitigen Bedienfelder, schrittweise Anleitungen für die Einrichtung und Anwendung sowie umfassende Spezifikationen.itte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktualisierte Informationen über这点es und andere Samson-Produkte zukommen halten können.

WICHTIG HINWEIS: Sollte Ihr Amp der SX-Serie einmal gewartet werden müssen, besorgen Sie sich vor der Rück- sendung an Samsonitte eine Return Authorization Number (RA) (Rückgabeberechtigungsummer). Ohne diese Nummer wird das Gerät nicht angenommen. Falls Sie das Gerät in den USA gekauft haben, rufen Sieitte Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rucksendung zu erhalten. Bei Kauf außerhalb der USA setzen Sie sich wegen naherer Einzelheiten mit Ihrem Samson-Fachhandler in Verbindung. Hebien Sieitte das Original-Verpackungsmaterial auf und schicken Sie das Gerät, falls möglich, im Originalkarton und mit dem Originalverpackungsmaterial zurück.

SX-Serie Features

Die Endstufen der Samson SX-Serie verwenden die neuesten Technologien der professionellen Endstufen-Konstruktion. Einige der Haupt-Features sind:

• Leistung im Überfluss - Die Endstufen der SX-Serie liefern folgende Ausgangsleistung.

SX1200 2 x 300 Watt an 8Ω, 2 x 450 Watt an 4Ω

SX1800 2 x 400 Watt an 8Ω, 2 x 600 Watt an 4Ω

SX2400 2 x 550 Watt an 8Ω, 2 x 750 Watt an 4Ω

SX2800 2 x 700 Watt an 8Ω, 2 x 900 Watt an 4Ω

SX3200 2 x 800 Watt an 8Ω, 2 x 1100 Watt an 4Ω

• Für Mono-Anwendungen halten sich die beiden Verstärkerkanäe im Bridge-Modus koppeln, wodurch sich die Nennleistung noch weiter wie folgt steigern lasst: 900 Watt bei der SX1200, 1200 Watt bei der SX1800, 1500 Watt bei der SX2400, 1800 Watt bei der SX2800 und massive 2200 Watt bei der SX3200 an 8 Ohm.
  Sauberer, knackiger Sound - Eindrucksvolle Audio-Spezifikationen, wie 0.04% Kllrfaktor, 105 dB Dynamikbereich, 80 dB Übersprechen und ein Frequenzgang von 10 Hz bis 55 kHz garantieren eine ultra-saubere Klangqualität.
• Unabhängige Eingangs-Pegelregler pro Kanal für prazise Einstellungen.
• LED-Signalanzeigen pro Kanal zeigen ständig die Ausgangspegel an und ermöglichene eine Korrektur bei Überlastung (Clipping).
• Einzigartige, stabile Bipolar-Schaltung, die die Ausgabe von Gleichspannung im Leerlauf dicht bei 0 Volt halt (und somit Lautsprecher im Leerlauf an ihrem Nullpunkt halt). Dies minimiert Überhitzungsprobleme, da die SX-Serie keine unnötige Ausgangsleistung abgibt.
  Fremdbeluftung uber zwei temperatur-empfindliche Vari-Speed Ventilatoren sorgt fur einen zuverlssigen Betrieb ohne thermische oder Überhitzungsprobleme.
  Relais-Schutzschaltung (mit spezieller LED pro Kanal) schütz vor Überhitzung oder fehlerhafter Verdraughtung und verhindert Knackgeräutsche beim Ein-/Ausschalten. Sie können die SX-Serie also zusammen mit einem Mischer oder anderen Audio-Geräten an eine Mehrfachsteckdose anschließen, ohne dass angeschlossene Boxen beschädigt werden.
• Kombi-Eingänge pro Kanal akzeptieren symmetrische XLR- oder symmetrische 1/4^n TRS-Stecker.
• Als Ausgänge sind 5-Weg Anschlussklemmen und 1/4 Klinkenbuchsen (nur SX1200 & SX1800) sowie ein Speakon™ Anschluss für den Bridge Mono-Ausgang verwendbar.
• Netzteil mit Ringkern-Transformer für hohe Spannung und geringen Querschnitt.
• Rücksetzbarer Trennschalter für den schellen, einfachen Neustart nach einer Netzteil-Überlastung.
  Die SX-Serie lssst sich in Jedes standard 19" Rack (2 HE Platzbedarf) montieren, wodurch der Amp problemlos in jeder fest installierte oder Tournee-PA-Anlage integrierbar ist.
  Die robuste Kontruktion (Vollstahl-Chassis mit kuhler, grauer Oberfläche und leichtem, anodisiertem Aluminium-Kühlkörper) machen die SX-Serie absolut tour-tauglich.
  Erweiterte 3-jährige Garantie.
• Und zum Schluss: Wert. Die Samson SX-Serie wurde von Grund auf für exzellente und preisgūnstige Klangqualität konzipiert.

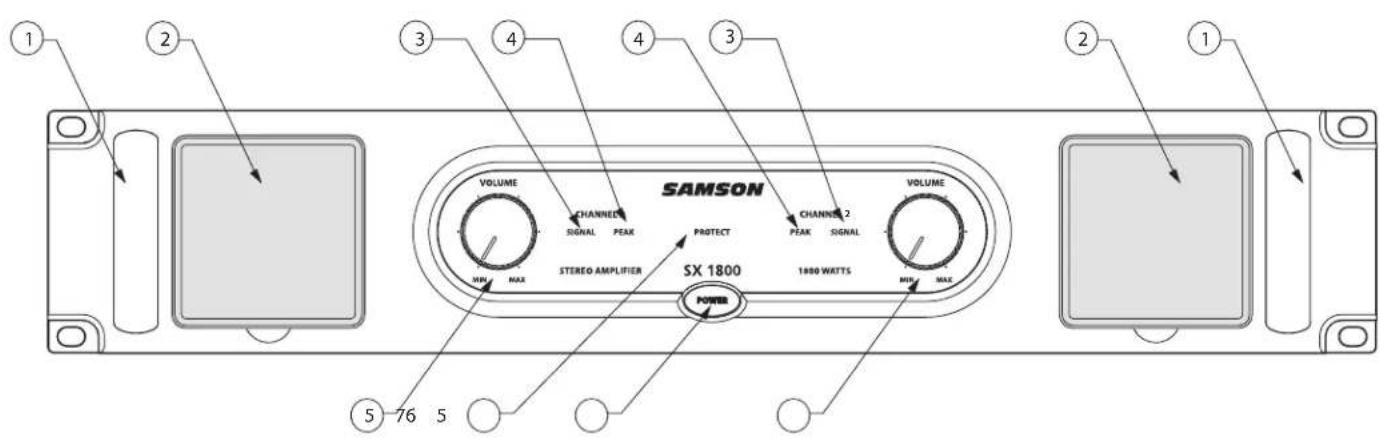

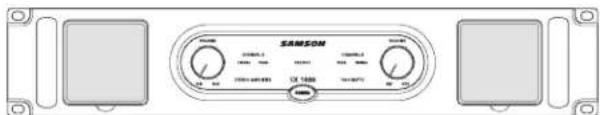

Geführter Rundgang - Vorderseite

1: Bieglgriff - Damit Sie den SX-Amp einfacher tragen oder ins Rack einbauen konnen, sind links und rechts auf der Vorderseite Stahlgriffe angebracht.

2: Ventilator-Öffnungen - Dank den beiden Fremdbeluftungs-Tunneln bleiben die SX-Endstufen kuhl. Die Kühlluft wird über die vorderseitigen Ventilator-Filter angesaugt und verringgert die Temperatur der internen Bauteile. Die Warmluft wird über die rückseitigen Öffnungen abgegeben. Die Ventilatoren messen die interne Temperatur und stellen ihre Geschwindigkeit entsprechend ein, um optimale Kühlungsbedingungen zu gewähr leisten.
3: Signal-LED - Die vorderseitigen LED-Anzeigen überwachen ständig den Ausgangsgegel des entsprchenden Kanals. Die SIGNAL LED leuchtet, wenn ein Ausgangssignal anliegt.
4: Peak LED - Das PEAK-Segment leuchtet, wenn der Kanal Signale mit voller Leistung ausgibt. Den besten Gerauschspannungsabstand erhalten Sie, wenn das rechte (PEAK) Segment nur gelegentlich bei Spitzenpegeln leuchtet. Bei früfigem Leuchten wird die SX-Serie möglicherweise überlastet und ein verzerrtes ("Clipping") Signal ausgegeben. Wenn dies der Fall ist und durch Zurückdrehen des Input Level-Reglers ein zu niedriger Ausgangspegel für ihre Anwendung erzeugt wird, sollen den Bridged-Modus verwenden. (Weitere Details finden Sie im Abschnitt "Gebrachte und parallele Modi" auf Seite 8 these Handbuch).
5: Kanal-Eingangspegelregler - Mit diesen, auf 42 Positionen einrastenden Reglern konnen Sie den Eingangspegel des an den rückseitigen Eingangen anliegenden Signals prazise einstellen (siehe Nr. 2 auf der folgenden Seite). Bei volliger Linksdrehung des Reglers ("MIN") ist das Signal um 80 dB bedampft (praktisch ausgeschaltet). Bei volliger Rechtsdrehung des Reglers ("MAX") wird das Signal mit Unity Gain ausgegeben (keine Bedampfung). Wenn +4 dBu Signale in die Eingänge eingespeist werden und die Kanal-Eingangspegelregler ganz nach rechts auf "0 dB" gedreht sind, liefert die SX-Serie volle Ausgangsleistung.
6: Protection LED - Leuchtet etwa 5 Sekunden beim Ein-/Ausschalten der SX-Serie (ein "Klick" ist hörbar). Diese Schutz-LED leuchtet auch bei Überhitzung oder anderen ernsten Problemen (weitere Details auf Seite 7 theses Handbuchs). Beim Ausschalten des Amps wird die Protection LED langsam dunkler. Solange die LED leuchtet, werden keine Signale zu den angeschlossenen Boxen geleitet und diese somit stummgeschaltet, damit keine Knackgeräuche auftreten können. Eine vollständige Beschreibung der Bedingungen, unter denen diese LED leuchtet, finden Sie im Abschnitt "Die Schutzschaltung der SX-Serie" auf Seite 7 theses Handbuchs.
7: Power-Schalter - Zum Ein-/Ausschalten der SX-Serie. Die interne LED leuchtet, wenn die SX-Serie eingeschaltet ist.

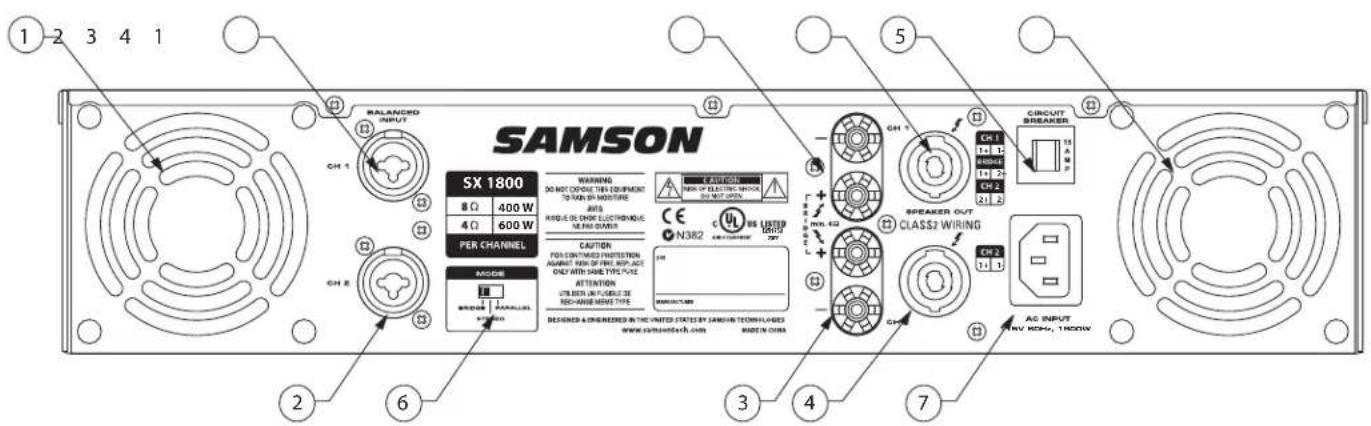

Geführter Rundgang - Rückseite

1: Fan - Dieser Vari-Speed Ventilator versorgt ihre SX-Serie mit lebenswichtiger Kuhlung (je heiBer der Amp, desto Schneller der Ventilator!). Die vorder- und ruckseitigen Bedienfelder durren nicht blockiert sein und es muss immer kuhle, frische Luft nachströmen können. Die Umgebung der SX-Serie soll außer dem staubfrei sein.
2: Eingänge - Schlieben Sie Eingangssignale an diese elektronisch symmetrierten Kombi-Buchsen entweder mit XLR oder 1/4" TRS (Tip/Ring/Sleeve) Steckern an, die wie folgt verdrahtet sind: Pol 2 (Spitze) heißt, Pol 3 (Ring) kalt und Pol 1 (Schirm) Erde. Verwenden Sie möglichst immer symmetrische 3-adrige Kabel. (Es konnen auch asymmetrische 2-adrige 1/4" Stecker an diese Eingänge angeschlossen werden, aber mit symmetrischen Leitungen erhalten Sie eine bessere Signalqualität und weniger externe Störgeräuche). Die SX-Serie akzeptiert Eingangspegel beliebiger Stärke, besteht für die maximale Ausgangsleistung aber mindestens +4 dBu. Stereo-Signale sollenn an die Eingänge von Channel 1 und Channel 2 angeschlossen werden. Im Bridged- oder Parallel-Modus sollenn Sie allerdings nur den Channel 1-Eingang verwenden. Auf Seite 8这点es Handbuch's finden Sie weitere Informationen über den Parallel-Modus und auf den Seiten 9 und 10 eine umfassende Verkabelungs-Beschreibung.
3:5-Weg Anschlussklemmen - Zum Anschluss von 4-Ohm oder 8-Ohm Boxen an jeder Kanal der SX-Serie. Schlieben Sie die Boxen korrekt an: Das rote (+) Terminal normalerweise an den positiven Roxeneingang und das schwarze (Erde) Terminal nor malerweise an den negativen Roxeneingang. Auf Seite 8这点 Handbuchs finden Sie weitere Informationen über den Bridged-Modus und auf den Seiten 9 und 10 eine umfassende Boxenverkabelungs-Beschreibung.
4: Speakon Ausgabe - Alternativ konnen sie auch hierüber jeder Kanal der SX-Serie mit 4-Ohm oder 8-Ohm Boxen verbinden. Auf Seite 8这点 Handbuch finden Sie weitere Informationen uber den Bridged-Modus und auf den Seiten 9 und 10 eine umfas-. sende Beschreibung der Speakon Anschlussverdraughtung und Verkabelung.
5: Trennschalter - Wird aktiviert, wenn ein Fehler in der Netzspannung auftritt oder die maximale Ausgangsleistung übersritten (stark verzerrt) wird. Drücken Sie den Schalter (nur einmal), um den Amp nach einer kurzen Ruhepause neu zu starten.
6: Bridge / Stereo / Parallel-Schalter - Für den normalen Betrieb stellen Sie diesen 3-Weg Schalter auf die mittlere ("STEREO") Position. In der rechten ("PARALLEL") Position wird nur das in den Channel 1-Eingang eingespeiste Signal zu den Endstufen von Channel 1 und Channel 2 geleitet (der Channel 2-Eingang wird ignoriert). In der linken ("BRIDGE") Position wird wiederum nur das in den Channel 1-Eingang eingespeiste Signal zu den Endstufen von Channel 1 und Channel 2 geleitet (der Channel 2-Eingang wird erneut ignoriert), aber die beiden Endstufen werden jetzt gebrachte betrieben. Weitere Informationen finden Sie im Abschnitt "Gebrachte und parallele Modi" auf Seite 8 desses Handbuch's und im Abschnitt "SX-Serie Anschlasse" auf den Seiten 9-10 desses Handbuch's. VORSICHT: Aufgrund der extrem hohen Ausgangsleistung der SX-Serie im Bridge-Modus durref den Sie nur Boxen mit ausreichender Nenn-Belastbarkeit verwenden, die die resultierende Watt-Stärke verkraften konnen (im Bridge-Modus müssen Sie 4-Ohm oder 8-Ohm Boxen benutzen).
7: AC Eingang - Schlieben Sie hier das mitgelieferte, besonders starke, 3-polige "IEC" Netzkabel an.

SX-Serie einrichten und einsetzen

Ohr Sx-Serie lssst sich in wenIGen Minuten problemos einrichten:

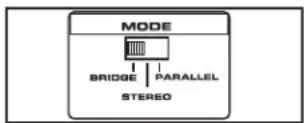

Bridge / Stereo / Parallel-Schalter

1. Entfernen Sie das gesamte Verpackungsmaterial (heben Sie es für eine zukünftige Wartung auf) und entscheiden Sie, wo der Amp physisch platziert werden soll — er kann eigentändig eingesetzt oder in ein standard 19^ Rack montiert werden, in dem er nur 2 HE besteht. Achten Sie bei einer Montage daraufuf, dass Vorder- und Rückseite nicht blockiert sind und eine gute Belüfung um das gesamte Gerät herum möglich ist. (Wenn mehrere Amps in einem Rack betrieben werden, sollen den sie dazwischen 1 HE freilassen).

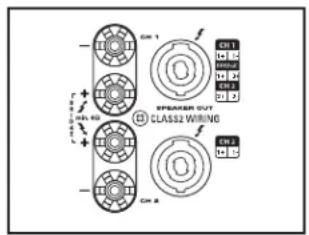

Ausgange

1. Stellen Sie den rückseitigen Bridge/ Stereo / Parallel-Schalter wunschgemäß ein (weitere Details im Abschnitt "Gebrachte und parallele Modi" auf Seite 8 deses Handbuch).

2. Schlieben Sie die Boxen über die rückseitigen Bananen-, 1/4 - oder SpeakonTM -Anschlasse an. Schalten Sie einen Amp nie ohne angeschlossene Boxen ein. Im Stereo- oder Parallel-Modus konnen Sie Boxen mit einer Impedanz von mindestens 2 Ohm (also 2 Ohm oder mehr) verwenden. Im Bridged-Modus muss Sie allerdings 4-Ohm oder 8-Ohm Boxen benutzen. Schlieben Sie die Boxen korrekt an. Im Stereo- oder Parallel-Modus muss das rote (+) Terminal mit dem positiven Eingang der Box und das schwarze (Erde) Terminal mit dem negativen Eingang der Box verbunden werden. Weitere Details über den Bridged-Modus finden Sie auf Seite 8 und umfassende Anschluss-Anleitungen für Boxen auf den Seiten 9 - 10这点 Handbuchs.

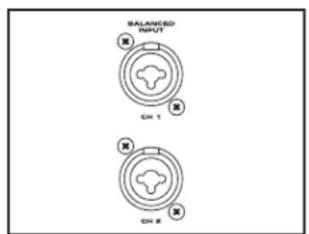

Eingänge

1. Stellen Sie dann die Eingangssignal-Verbindungen mit den rückseitigen Kombi-Eingangen her. (Benutzen Sie im Bridged- oder Parallel-Modus der SX-Serie nur den Channel 1-Eingang — weitere Details auf Seite 8). Wenn Ihr Mischer oder Crossover-Network über symmetrische Ausgänge verfügt, sollenn Sie 3-adrige Kabel und Anschlüsse verwenden. (Asymmetrische 2-adrige Stecker konnen bzw auch an die Kombi-Eingänge angeschlossen werden, aber mit symmetrischen Leitungen konnen Sie die Signalqualität verbessern und die Einstreuung externer Stör- und Brummgeräuche verringgen).

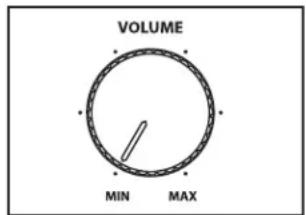

Channel Input-Regler

1. Drehen Sie auf der Vorderseite der SX-Serie beiden Channel Input-Regler ganz nach links ("MIN"). Verbinden Sie dann das mitgelieferte, weitere dicke, 3-polige "IEC" Kabel mit dem rückseitigen IEC-Anschluss und einer geerdeten AC-Steckdose.

Dank der in die SX-Serie integrierten Relais-Schutzschaltung konnen Sie den Amp soar an die gleiche Mehrfach-Steckdose wie andere Audio-Geräte (z. B. Mischpulte) anschließen. Sie konnen dann alle Geräte gleichzeitig mit dem Ein-/Aus-Schalter der Mehrfach-Steckdose einschalten, ohne dass angeschlossene Boxen durch "Knackgeräuche" beschädigt werden.

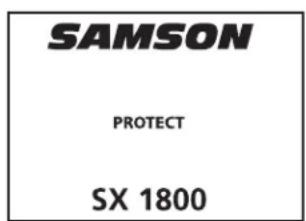

Schutz-LED

1. Drücken Sie den vorderseitigen Power-Schalter, um die SX-Serie einzuschalten. Die Power LED und die Protection LED leuchten. Nach etwa 5 Sekunden erlischt die Protection LED (begleitet von einem deutlichen Klicken).
2. Speisen Sie in die SX-Serie ein Signal mit etwa +4dB ein. (Wenn das Signal von einem Mischer stammt, fahren Sie die Output-Anzeigen auf etwa 0 VU hoch. Drehen Sie die Channel Input-Regler bei anliegendem Signal langsam auf, bis der gewünschte Signalpegel erreicht ist. Die SIGNAL- und PEAK LED-Anzeigen geben den Channel Input-Reglern geben die Dauer-Ausgangsleistung der SX-Series an, während das Signal weitergeleitet wird. Den besten Gerauschspanningsabstand erhalten Sie normalerweise, wenn die Channel Input-Regler etwa auf Maximum stehen (ganz nach rechts, "MAX") und die PEAK-Segmente gelegentlich (aber nicht*häufig) bei Spitzenpegeln leuchten. Bei einem Mischer mit Master Output-Pegelregler (manchmal auch "Control Room-Pegel" genannot) konnen Sie das Signal nach Bedarf bedämpfen, um den gewünschten Boxenpegel zu erzielen.

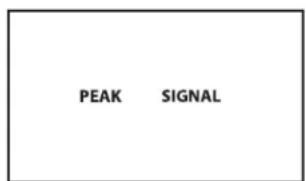

3-segmentige LED-Anzeige

HINWEIS: Wenn Sie den SX Amp mit hohen Leistungspegeln über längerere Zeit in Festinstallationen betreiben, sollen den Sie die Betriebsspannung auf 220 Volt umschalten. Ein izensierter und versicherter Elektriker und/oder Techniker sollte diese Modifikation ausführten.

Sollten Sie bei der Einrichtung oder dem Einsatz ihrer SX-Serie auf Schwierigkeiten stoßen, setzen Sie sich mit Ihr dem Samson-Fachhändler in Verbindung. Bei Kauf in den USA konnen Sie den Samson Technical Support (1-800-372-6766) zwischen 9 und 17 Uhr PM EST anrufen.

Schutzschaltung der SX-Serie

Wie im Abschnitt "Geführter Rundgang" theses Handbuches erwähn, zeit das Leuchten der vorderseitigen Protection LED der SX-Serie die Aktivität der Boxenanschluss-Relaischaltung an. In diesen Fall werden alle angeschlossenen Boxen stummgeschaltet (erhalten kein Signal) und dadurch vor hörbaren Knack- und anderen Gerauschen geschützt.

Unter folgenden Umständen leuchtet die Protection LED:

• Einsatzen: Nach dem Einsatzen bleibt die Schutzschaltung etwas f芮f Sekunden aktiviert und die Boxenausgänge bleiben stummgeschaltet. Wenn alles normal Funktioniert, horen Sie zum Abschluss这点es kurzen Abschnitts ein deutliches Klicken. Die Schutzschaltung wird deaktiviert und die SX-Serie leitet Signale zu den angeschlossenen Boxen (daher das horbare Klicken). Nach dem Ausschalten des Amps erlischt die Protection LED langsam.

VORSICHT: Falls die Protection LED fünf Sekunden nach Einschalten des Geräts nicht erlischt (und kein begleitendes Klicken hörbar ist), schalten Sie die SX-Serie(sofort aus und prufen Sie alle externen Geräte sowie die Verkabelung auf mögliche Kurzschlüsse oder andere Defekte.

Überhitzung: Ein Temperaturfuhler in der SX-Serie aktiviert die Schutzschaltung (und die Protection LED) immer dann, wenn die Betriebstemperatur des Geräts den sicheren Bereich überschreitet. Als Schutz vor thisem Problem muss die SX-Serie auf allen Seiten eine ausreichende Luftzuführ erhalten und wieder Vorder- noch Rückseite)dürfen blockiert sein.

• Schwerwiegender Überspannungszustand: Tritt immer dann ein, wenn das in die SX-Serie eingespeiste Signal einen Pegel über 20% THD (Klirrfaktor) erreicht.
• Kurzschluss im Boxenkabel: Dies tritt ein, wenn aufgrund falscher Verdraughtung die von der SX-Serie ausgegebenen Signale "Heiß" und "Masse" miteinander kurzgeschlossen werden.
• Ausgangsimpedanz fällt unter 2 Ohm: Dies kann auftreten, wenn die SX-Serie an ein ungeeignetes Boxensystem angeschlossen wird (weitere Details im Abschnitt "SX-Serie einrichten und einsetzen" auf Seite 6这点 Handbuch).
• Gleichspannung wurde am Boxenausgang erkannt: Die wahrscheinlichste Ursache ist ein interner Fehler.

Generell sollen den Sie das Aufleuchten der Protection LED immer ernstnehmen (Ausannahme: die etwa 5 Sekunden nach dem Einsatz). Schalten Sie in thisem Fall die SX-Serie sofort aus und prufen Sie sorgfältig die gesamte Verdraughtung sowie die externen Geräte, um die Bedingung zu finden und zu korrigieren, die zum Aufleuchten der LED führende.

Weitere Unterstützung erhalten Sie von Ihrem örtlichen Samson-Fachhändler. Bei Kauf in den USA können Sie Samson Technical Support (1-800-372-6766) zwischen 9 AM und 5 PM EST anrufen.

SAMSON

PROTECT

SX 1800

Gebrachte und parallele Modi

Mit einem rückseitigen Schalter kann die SX-Serie im Bridged- oder Parallel-Modus betriuben werden. Wenn der Schalter auf "STEREO" (Mitte) liegt, fungiert die SX-Serie als darüber Stereo-Veränder, bei dem die beiden unabhängigen Kanäle (Channel 1 und Channel 2) unterschiedliche Eingangssignale empfangen und unterschiedliche Ausgangssignale erzeugen können. Ist der Schalter auf "Bridge" (links) eingestellt, wird das Eingangssignal von Kanal 1 zu beiden gebrücken den Endstufen geleitet und es wird nur ein Ausgangssignal mit folgender Leistung erzeugt: 900 Watt bei der SX1200, 1200 Watt bei der SX1800, 1500 Watt bei der SX2400, 1800 Watt bei der SX2800 und massive 2200 Watt bei der SX3200 an 8 Ohm.

Bridged-Modus

VORSICHT: Benutzen Sie den Bridged-Modus nur, wenn die SX-Serie mit einer 4 oder 8 Ohm Last verbunden ist. Der Einsatz des Bridged-Modus mit Boxen-Lasten von weniger als 4 Ohm kann das Gerät durch übermöige Hitze und Spannungsbegrenzung ernstlich beschädigten und ihren Garantieanspruch zunichte machen!

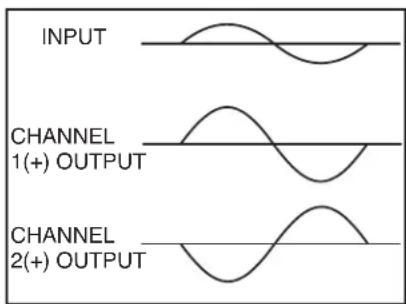

Die Abbildung rechts zeigt die Funktionswise. Im Bridged-Modus wird die Polarität (Phase) des Channel 2-Ausgangssignals relativ zum Channel 1-Ausgangssignal umgekehrt. Beide Kanäle verarbeiten dann das gleiche Eingangssignal, wobei die Boxenlast so angeschlossen ist, dass die Leistung von beiden Kanälen bezogen wird. Der effektive Ausgangssteuerbereich für die Last wird auf diese Weise verdoppelt, wodurch sich die Ausgangsleistung mehr als verwierfacht.

Wenn Sie die SX-Serie im Bridged-Modus betreiben, müssen Sie die Boxen wie in der Abbildung auf Seite 9 anschließen (und wie auf der Rückseite aufgedrucht), wobei das rote (+) Terminal des Channel 1-Ausgangs mit dem positiven Eingang der Box und das rote (+) Terminal des Channel 2-Ausgangs mit dem negativen Eingang der Box verbunden wird.

Benutzen Sie nicht die schwarzen Masse (-) Ausgangsterinals der Kanäle (die Boxenlast muss vom Amp-Chassis "wegfließen").

Wenn der rückseitige Schalter rechts auf "PARALLEL" steht, arbeitet die SX-Serie in einem neuartigen Parallel-Modus. Hierbei wird nur das am Channel 1-Eingang anliegende Signal verwendet. Dieses Signal wird dann zu den Channel 1- und Channel 2-Endstufen geleitet und erzeugt so ein doppeltes Mono-Ausgangssignal mit folgenden Nennleistungen:

SX1200 2 x 300 Watt an 8Ω, 2 x 450 Watt an 4Ω

SX1800 2 x 400 Watt an 8Ω, 2 x 600 Watt an 4Ω

SX2400 2 x 550 Watt an 8Ω, 2 x 750 Watt an 4Ω

SX2800 2 × 700 Watt an 8, 2 × 900 Watt an 4

SX3200 2 x 800 Watt an 8Ω, 2 x 1100 Watt an 4Ω

Anschlussdiagramme zum Betrieb der SX-Serie im Bridged- oder Parallel-Modus fühden Sie auf den Seiten 9 - 10 these Handbuch.

SX-Serie Anschlüsse

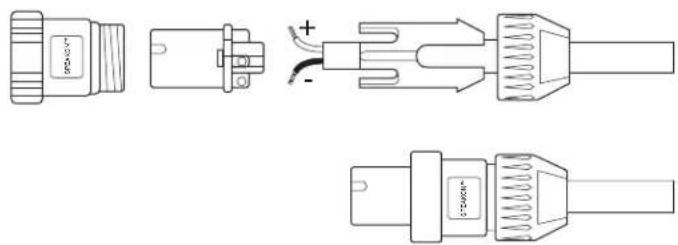

Die Abbildungen auf diesen beiden Seiten zeigen die erforderlichen Verkabelungen beim Betrieben der SX-Serie in den Stereo-, Bridged- und ParallelModi. Die Verdrahtung fur SpeakonTM Anschlisse (rechts) wird bei Bedarf angegeben.

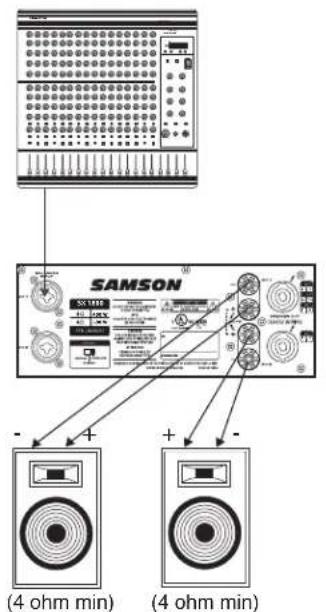

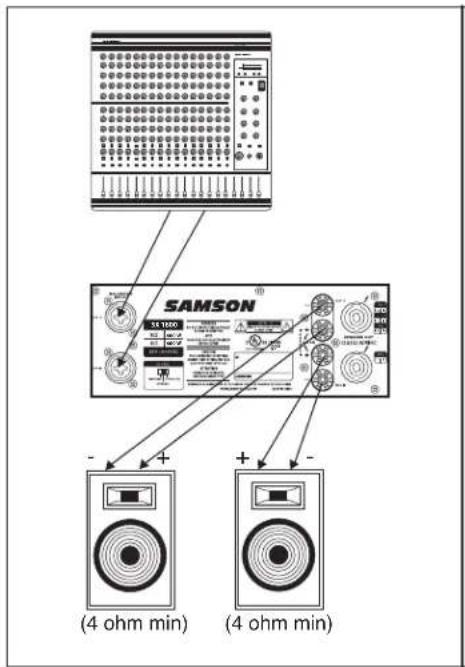

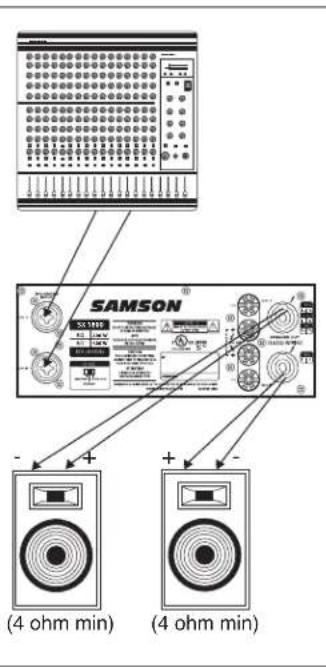

Stereo-Modus: (zwei oder vier Boxen)

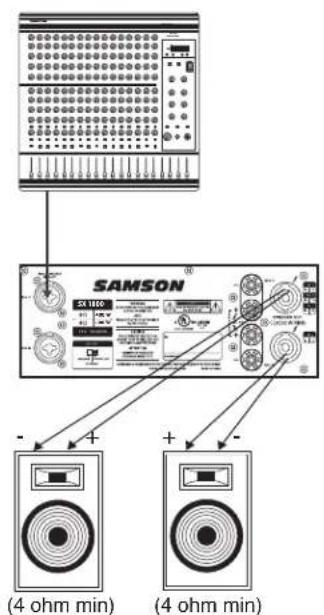

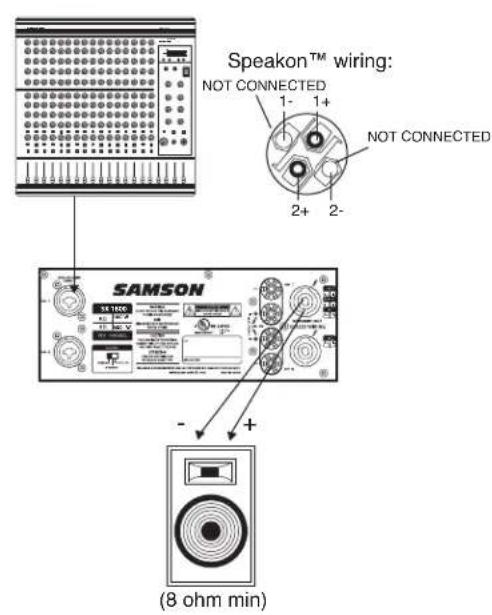

Bridged-Modus: (nur eine Box)

SX-Serie Anschlüsse

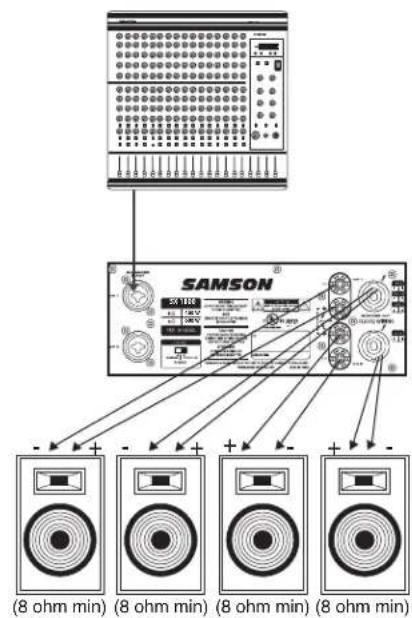

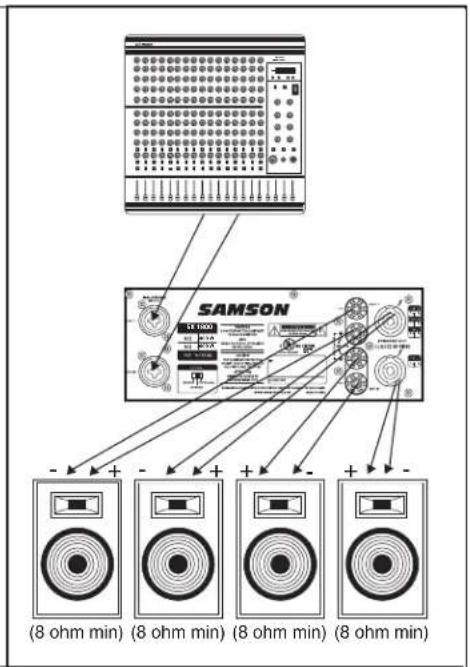

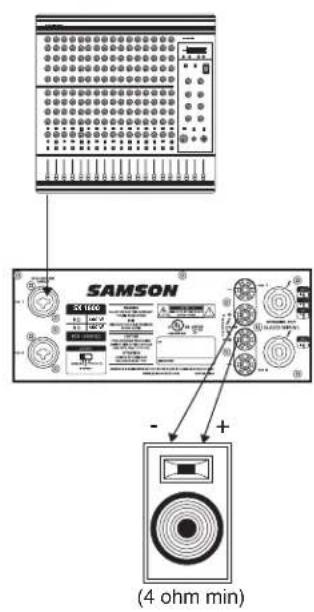

Parallel-Modus: (zwei oder vier Boxen)

Ventilatorfilter reinigen

Ventilatorfilter reinigen

Von Zeit zu Zeit werden Sie die Ventilatorfilter reinigen müssen. Dies ist notwendig, um den maximalen Luftdurchsatz durch den Amp der SX-Serie und damit dessen Kuhlung sicherzustellen. Zum Reinigen der Ventilatorfilter geben Sie einfach wie folgt vor.

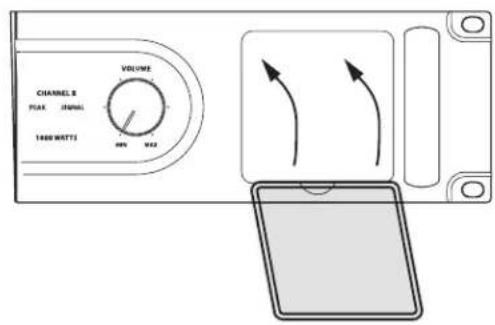

1/ Entfernen Sie den Ventilatorfilter, indem Sie einen Finger in den vertieften Bereich unter dem Rahmen des Ventilatorfilters schieren.
2/ Reinigen Sie den Filter mit warmem Wasser und halten Sie ihn gründlich trocknen, bevor Sie ihn wieder einsetzen.

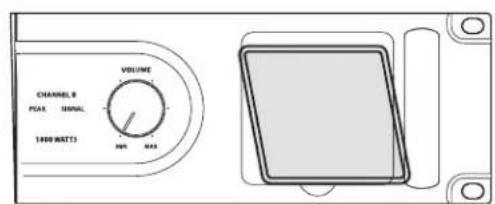

3/ Setzen Sie den Ventilatorfilter wieder ein, indem Sie den Rahmen auf die Aussparung im Bedienfeld ausrichten und diesen dann in seine ursprüngliche Position einrasten setzen.

Introduccion

SX1200 SX1800 SX2400 SX2800 SX3200
Nenn-AusgangsleistungStereo – beiden Kanäle betriebenenOhm 300 Watt 400 Watt 500 Watt 700 Watt 800 Watt
4 Ohm 450 Watt 600 Watt 750 Watt
Bridged Mono
8 Ohm	900 Watts	1200 Watts	1500 Watts	1800 Watts	2200 Watts
Geräuschspannungsabstand (20Hz-20k)	102 dB	102 dB	104 dB	104 dB	104 dB
Verzerrung (SMPTE-IM)	0.05 %	0.01 %	0.04 %	0.04 %	0.04 %
Eingangsempfindlichkeit @ 8 Ohm	1.24V (4dBu)	1.24V (4dBu)	1.24V (4dBu)	1.24V (4dBu)	1.24V (4dBu)
Spannungsverständigung	32 dB	33 dB	34 dB	35 dB	35 dB
Ausgangsschaltung	AB	AB	H	H	H
Stromverbrauch (115 VAC)
@1/8 Nennleistung 4 Ohm	6.3 A	7.2 A	7 A	8.5 A	8.5 A
@1/3 Nennleistung 4 Ohm	9.5 A	12 A	14.5 A	17 A	17 A
@ Nennleistung 4 Ohm, max.	15.5 A	19.5 A	26 A	32 A	32 A
Verzerrung (typisch @4 Ohm)
20Hz-20kHz,10dB unter Nennleistung	0.01 %	0.01 %	0.03 %	0.03 %	0.03 %
IkhZ, Nennleistung	0.1 %	0.1 %	0.1 %	0.1 %	0.1 %
Frequenzgang @8 Ohm 1 Watt	0/-0.5 dB:20 Hz-20 kHz,0/-3 dB:5 Hz-60 kHz
Dämpfungsfaktor (400Hz)	280	280	350	350	350
Eingangsimpedanz	15k Ohm asymmetrisch, 30k Ohm symmetrisch
Eingangs-Clipping	10 V RMS (22 dBu)
Kühlung	stufenlos variable Geschwindigkeit, Fremdbelüftung
Anschlüsse (pro Kanal)
Input:	aktive symmetrischer Kombi und1/4"(6.3mm)TRS
Output:	5-Weg Anschlussklemme, 1/4" Klinke (nur SX1200 und SX1800) und Speakon
Regler	AC Netzschalter, Channel 1 und 2 Volume
Anzeigen	Ein (blau), Schutz (bernsteinfarben)
	Signal (grün) pro Kanal, Peak (rot) pro Kanal
Schutzschaltung	Kurzschluss, thermisch, Spanningsbegrenzung, Gleichspannungsversatz, Überspannung, RF-Schutz, Ein-/Aus-Stummschaltung
Betriebsspannungen	100/115/220/230/240 VAC, 50/60 Hz
Abmessungen (BXHXT)	483 mm (19") X 89 mm (3.5") X 408 mm (16") Rack-Montage mit rückseitigem Unterbau
Netto-Gewicht	14.8kg (33lbs.)	16.5kg (37lbs.)	18kg (40lbs.)	21.1kg (47lbs.)	21.72kg (48lbs.)

Technische Daten können unangekündigt geändert werden.
