BEDIENUNGSANLEITUNG ZRX71100 ZANUSSI

Technische gegevens 9

Montage 9

Het milieu 12

Bananen, aardappelen, uien en knoflook, indien nicht verpakt, mogen nicht in de koelkast bewaard worden.

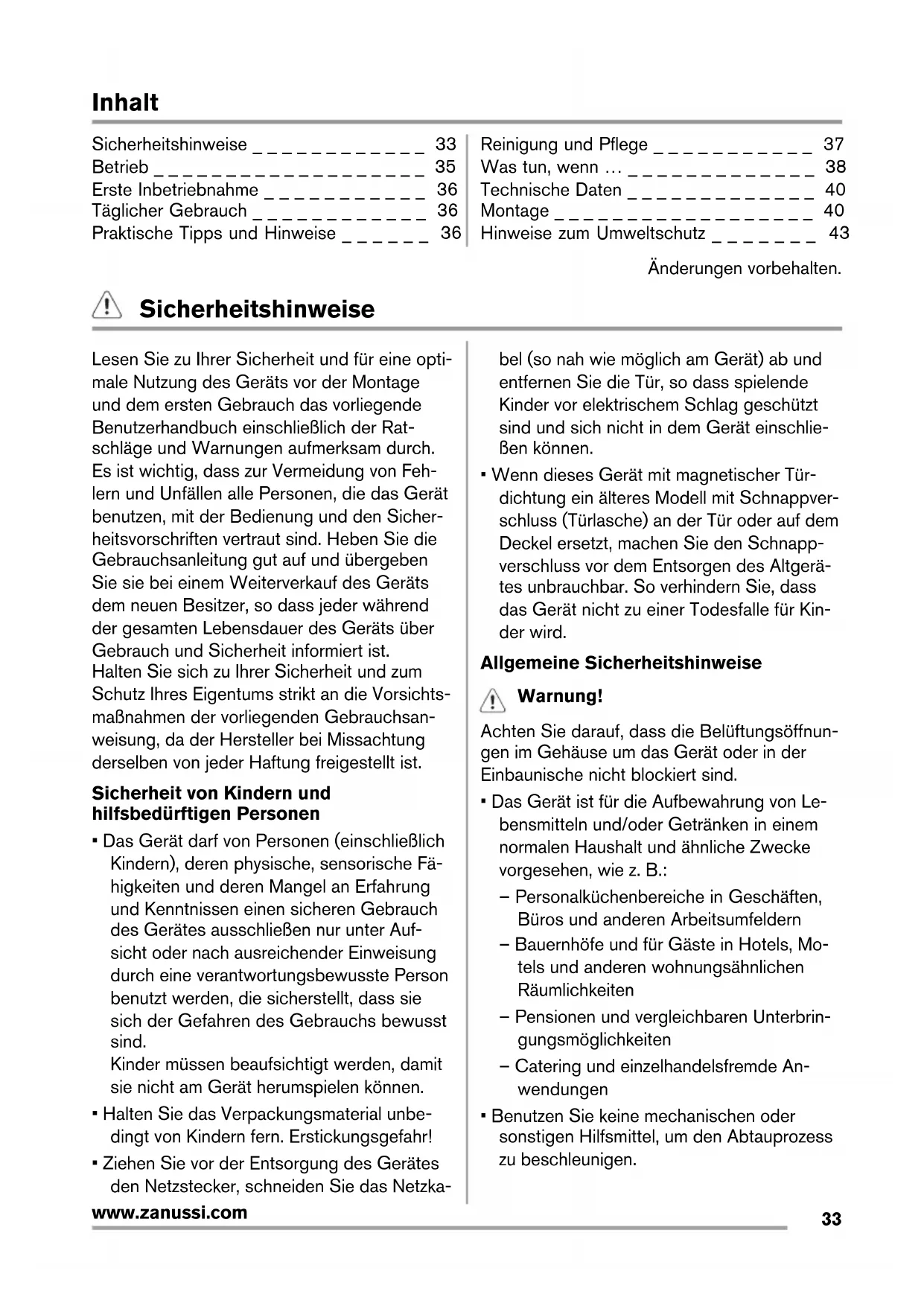

Sicherheitshinweise 33

Betrieb 35

Erste Inbetriebnahme 36

Täglicher Gebrauch 36

Praktische Tipps und Hinweise 36

Reinigung und Pflege 37

Was tun, wenn ... 38

Technische Daten 40

Montage 40

Hinweise zum Umweltschutz 43

Änderungen vorbehalten.

! Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für eine opti- malé Nutzung des Geräts vor der Montage und dem ersten Gebrauch das vorliegende Benutzerhandbuch einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfallen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Gebrauchsanleitung gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Gebrauchsanweisung, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerätarf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder mussen beaufsichtigt werden, damit sie nicht am Gerät herumspielen konnen.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzka

bel (so nah wie möglich am Gerät) ab und entfernen Sie die Tur, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließlich konnen.

• Wenn these Gerät mit magnetischer Türdlichtung ein ätheres Modell mit Schnappverschluss (Tülasche) an der Tur oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Warning!

Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse um das Gerät oder in der Einbaunische nicht blockiert sind.

Das Gerät ist für die Aufbewährung von Lebensmitteln und/oder Getränen in einem normalen Haushalt und ähnliche Zwecke vorgesehen, wie z. B.:
- Personalkuchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern
- Bauernhöfe und für Gäste in Hotels, Motels und anderen wohnungsähnlichen Räumlichkeiten
Pensionen und vergleichbaren Unterbrin-gungsmöglichkeiten
- Catering und einzahlendelsfremde Anwendungen
- Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kuhlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Beschädigen Sie nicht den Kältekreislauf.
• Das Kältemittel Isobutan (R600a) im Kätlekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jederlich leicht entflammbar ist.

Achten Sie beim Transport und bei der Montage des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

• Offene Flammen und Zündfunken vermeiden

• Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netz-kabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlagen führen.

! Warning! Elektrische Bauteile (Netzka- bel, Stecker, Kompressor) durren zur Vermeidung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabelarf nichtverlangert werden.
2. Vergewissem Sie sich, dass der Netzstecker nicht von der Geräterückseite eingeklemmt oder beschädigt wird. Ein eingeklemmter oder beschädigter Netzstecker überhützt und kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker niemals in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung (falls vorhanden) für die Innbeleuchtung.

7. Dieses Gerät ist schwer. Seien Sie vorsichtig beim Transport.

8. Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
9. Setzen Sie das Gerät nicht über eine längerere Zeit direkter Sonneneinstrahlung aus.
   Die Leuchtmittel (falls vorhanden) in dieser Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet sind! Sie eignen sich nicht zur Raumbeleuchting.

Täglicher Gebrauch

• Stellen Sie keine bereits Töpfe auf die Kunststoffe im Gerät.
  Lagern Sie keine feuergeführlichen Gase oder Flüssigkeiten in dem Gerät. Es besteht Explosionsgefahr.
  Die Lagerempfehlungen des Geräteherstellers sind strikt einzuhalten. Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder Sprudel in das Eisbereitungsfach stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigten kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie das Gerät vor Wartungsarbeiten immer ab, undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Verwenden Sie keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät, sondern einen Kunststoffschaber.
• Verwenden Sie niemals einen Haartrockner oder andere Heizgeräte, um das Abtauen zu beschleunigen. Starke Hitze kann die Plastikteile im Innenaum beschädigen und Feuchtigkeit kann in das elektrische System eindringen, so dass die Teile unter Spannung stehen.

Montage

Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnittte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Handler, bei dem Sie es erworben haben. Bewahren Sie in thisem Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

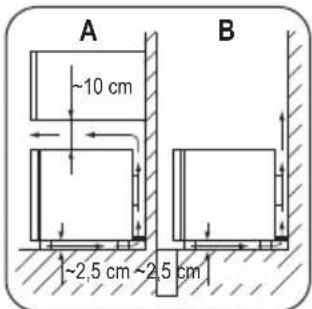

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von bereits Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerätarf nicht in der Naze von Heizkörpern oder Kochern installiert werden.
• Vergewissem Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.

Betrieb

Einschalten des Geräts

Stecken Sie den Stecker in die Netzsteckdose.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Der Temperaturregler befindet sich an der Seite des Geräts.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

Temperaturregelung

Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit dem Trinkwasseranschluss.

Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
  Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthalt im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerätarf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthalt entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Naze des Wärmetauschers. Die Materialien, die bei der Herstellung dieser Gerats verwendet wurden und mit dem Symbol markiert sind, können recycelt werden.

• Drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kuhlung zu erreichen.
• Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kuhlung zu erreichen.

i Im Eisbereitungsfach konnen Temperatu- ren von -2^ und niedriger erreicht wer den, wenn der Temperaturregler gemäß folgender Tabelle eingestellt wird:

Umgebungstempera-tur	Temperaturregler-einstellung
+10... +16 °C "1"
+16... +25 °C "1-2"
+25... +32 °C "2-3"
+32... +38 °C "3-4"

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Inneren des Geräts von verschiedenen Faktoren abhängt:

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betriebnehmen, be-
seitigen Sie den typischen „Neugeruch" am
besten durch Reinigen der Innenteile mit lau
warmem Wasser und einer neutralen Seite.
Sorgfältig nachtrocknen.

Täglicher Gebrauch

Gebrauch des Eisbereitungsfachs

Dieses Gerät ist mit einem Eisbereitungsfach ausgestattet. Im Eisbereitungsfach konnen abhängig von der Einstellung des Temperaturreglers Temperaturen von -2^ und niedriger erreicht werden.

Praktische Tipps und Hinweise

Normale Betriebsgeräuche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu horen, wenn das Kältemittel durch die Leitungen gespumpt wird. Das ist normal.

• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie horen ein Surren und ein pulsierendes Gerausch vom Kompressor. Das ist normal.

• Raumtemperatur

• Häufigkeit des Öffnens der Tür
• Menge der eingelagerten Lebensmittel
• Standort des Geräts.

Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, diese aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommt. In dieser Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen erhöglich und damit auch einen niedrigeren Energieverbrauch.

Wichtig! Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuerpulver, die die Oberfläche beschädigen.

Dieses Fach ist für die Bereitung und Lagerung von Eiswürfeln geeignet. (Die damit benöttigte Eiswurfelschale können Sie in einem Fachgeschäft erwerben.)

Wichtig!itte verwenden Sie zum Entnehmener Eiswurfelschale aus dem Gefrierfach keine Gegenstände aus Metall

Die thermische Ausdehnung kann ein plötzliches Krachen verursuchen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.
- Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers zu horen. Das ist normal.

Energiespartipps

• Offnen Sie die Tur nicht zu halten Sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reifoder Eisbildung am Verdampfer kommt. Stellen Sie in dieser Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglich.

Hinweise für die Kuhlung frischer Lebensmittel

So erzielen Sie die besten Ergebnisse:

• Legen Sieitte keine warmen Lebensmittel oder dampfenden Flüssigkeiten in den Kuhl-schrank.
• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonderss wenn sie stark riechen.
• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

Hinweise für die Kuhlung

Tipps:

Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelelechte Tuten und legen Sie diese auf die Glasablage über der Gemüseschublade.

Reinigung und Pflege

Vorsicht! Ziehen Sieitte vor jeder

Reinigungsrarbeit immer den Netzstecker der Steckdose.

Der Kältekreis des Gerätes enthalt Kohlenwasserstoffe; Wartungsarbeiten und

Nachfüllen von Kältemittel dürfen dazu harnurdh vom Hersteller autorisiertes Fachpersonal ausgeführrt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf die se Weise.

Gekocht de Lebensmittel, kalte Gerichte usw.:
These sollen abgedeckt auf eine der Ablagen gelegt werden.

Obst und Gemüse: Grundlich reinigen und in die damit vorgesehene(n) Schublade(n) legen. Wenn die Kunststoffeile Ihr's Kühlschranks mit Zitronensaat in Kontakt kommt, konnen sie sich verfahren. Es wird empfohlen, Zitrusfrüchte in getrennten Behältern zu lagern.

Butter und Kase: these soitn stets in speziellen luftdichten Behaltern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tuten eingepackt werden, um so weniger Luft wie möglich in der Verpackung zu haben.

Flaschen:itte bewahren Sie Flaschen stets mit Deckel im Flaschenregal in der Tur auf.

Bananen, Kartoffeln, Zwiebeln und Knblauch sollenn nicht im Kuhlschrank aufbewahrt werden, außer diese sind davon speziell verpackt.

Tipps fur das Eisbereitungsfach

• Werden Eiswürfel direkt nach der Entnahme aus dem Eisbereitungsfach verwendet, konnen sie Frostbrand auf der Haut verursa-chen.
• Öffnen Sie die Tur des Eisbereitungsfachs nicht zu halten, und setzen Sie diese nicht länger offen als unbedingt notwendig.

Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie daraufuf, diese nicht zu verschiben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parlfumierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Wichtig!itte achten Sie darauf,das Kuhlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Kuchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreiben konnen. Aus thisem Grund ist es empfehlenswert, das Gerät auBen nur mit warmem Wasser und etwas flüssigem Tellerspulmittel zu reinigen. SchlieBen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

Auftauen des Eisbereitungsfachs

Um das Eisbereitungsfach bildet sich stets etwas Reif.

Wichtig! Tauen Sie das Eisbereitungsfach ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5mm erreicht hat.

Entfernen Sie den Reif wie nachstehend erlautert:

1. Drehen Sie den Temperaturregler auf die Einstellung 0^ undziehen Sie den Netzstecker aus der Steckdose.

Was tun, wenn ...

Warning! Ziehen Sie vor der

Fehlersuche immer den Netzstecker aus Steckdose.

Eine Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist,

1. Leeren Sie den Eisbehälter.
2. Lassen Sie die Tur des Geräts und des Eisbereitungsfachs geöffnet.
3. Das Abtauen dauert im Allgemeinen einige Stunden. Schütten Sie das in der Schale angesammelte Abtauwasser weg und wischen Sie die Oberflächen trocken.
4. Stecken Sie den Netzstecker wieder in die Netzsteckdose und drehen Sie den Temperaturregler auf eine mittlere Einstellung.

Warning! Entfernen Sie Reif und Eise vom Verdampferitte niemals mit darfen metallischen Gegenständen, da der dadurch beschadigt werden konnte.

Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlenemechanische oder sonstige Hilfsmittel zu beschleunigen.

Stillstandzeiten

Bei längerem Stillstand des Geräts müssen Sie folgendermaßen vorgehen:

1. Trennen Sie das Gerät von der Netzversorgung.
2. Entnehmen Sie alle Lebensmittel.
3. Tauen Sie das Gerät ab; reinigen Sie den Innenraum und das gesamte Zubehör.
4. Lassen Sie die Türen offen, um das Entstehen unangenehmer Gerüche zu vermeiden.

Wichtig! Mocht den Sie bei einer längeren Abwesenheit das Gerät weiter laufen setzen, bitten Sie jemanden, gelegentlich die Temperatur zu prufen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Geräts verdirbt.

darf nur von einem qualifizierten Elektriker oder einer Fachkraft durchgefuhrt werden.

Wichtig! Wahrend das Gerät in Betrieb ist, entstehen bestimmte Gerausche (Kompressor und Kühlkeislauf).

Wichtig! Das Gerät arbeitet nicht kontinuierlich; wenn der Kompressor aufhört zu arbeiten, bedeutet das nicht, dass kein Strom mehr fließt. Aus thisem Grund)dürfen

Sie erst dann elektrische Teile des Gerats berühren, wenn das Gerät vom Netz getrennt wurde.

Problem Mögliche	Ursache Abhilfe
Das Gerät ist zu laut. Unebenheiten im Boden sind nicht ausgegliedchen worden	Kontrollieren Sie, ob das Gerät sta-bil stehen (alle vier Fuß meussen fest auf dem Boden stehen)
Das Gerät faktioniert nicht.	Das Gerät ist abgeschaltet. Gerät einschalten.
Der Netzstecker ist nicht richtig in die Steckdose gesteckt.	Steen Sie den Netzstecker richtig in die Steckdose.
Das Gerätbekommen keinen Strom. Es liegt keine Spannung an der Netzsteckdose an.	Testen Sie, ob ein anderes Gerät an dieser Steckdose Funktioniert. Kontaktieren Sie einen qualifizierten Elektriker.
Der Kompressor arbeitet ständig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine höhere Temperatur ein.
Die Tür ist nicht richtig geschlos-sen.	Siehe hierzu „Schließen der Tür".
	Die Tür wurde zu früig geöffnet.	Lassen Sie die Tür nicht länger als erforderlich offen.
Die Temperatur der einzufrieren-den Lebensmittel ist zu hoch.	Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevorsie in das Gerät legen.
Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur.
Wasser fließt an der Rückwand des Kühlschranks herunter.	Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühlschranks herunter.	Das ist normal.
Die Temperatur im Gerät ist zu niedrig.	Der Temperaturregler ist nicht rich-tig eingestellt.	Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät ist zu hoch.	Der Temperaturregler ist nicht rich-tig eingestellt.	Stellen Sie eine niedrigere Tempe-ratur ein.
Die Tür ist nicht richtig geschlos-sen.	Siehe hierzu „Schließen der Tür".
Die Temperatur der einzufrieren-den Lebensmittel ist zu hoch.	Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevorsie in das Gerät legen.
Es wurden zu weitere Lebensmittel auf einmal eingelegt.	Legen Sie weniger Lebensmittel auf einmal ein.
Die Temperatur im Kühlschrank ist zu hoch.	Die Kaltluft kann im Gerät nicht zir-kulieren.	Stellen Sie sichern, dass die Kaltluft im Gerät zirkulieren kann.
Es bildet sich zu viel Reif oder Eis.	Die Tür ist nicht richtig geschlos-sen.	Siehe hierzu „Schließen der Tür".
Der Temperaturregler ist nicht rich-tig eingestellt.	Stellen Sie eine höhere Temperatur ein.

Schlieben derTür

1. Reinigen Sie die Turdichtungen.

2. Stellen Sie die Tur nach Bedarf ein. Siehe hierzu "Montage".

3. Ersetzen Sie die defekten Turdichtungen, falls erforderlich. Wenden Sie sich hierzu an den Kundendienst.

Technische Daten

Abmessungen
Höhe 520 mm
Breite 525 mm
Tiefe 587 mm
Spannung 230 V
Frequenz 50 Hz

Die technischen Daten befinden sich auf dem Typenschild im Innern des Gerätes auf der linken Seite sowie auf der Energieplakette.

Montage

Vorsicht! Lesen Sieitte die

"Sicherheitshinweise" sorgfältig vor der

Aufstellung des Gerats durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Gerats zu gewährleisten.

Aufstellung

Installieren Sie these Gerät in einem trockenen, gut belufteten Raum, an dem die Umgebungstemperatur mit der Klimaklasse überinstimmt, die auf dem Typenschild des Geräts angegeben ist:

Klima-klasse	Umgebungstemperatur
SN +10 °C	bis +32 °C
N	+16 °C bis +32 °C
ST	+16 °C bis +38 °C
T	+16 °C bis +43 °C

Bei einigen Modellen konnen Funktionstörungen auftreten, wenn sie außerhalb these Temperaturbereichs betrieben werden. Der ordnungsgemäß Betrieb wird nur innerhalb des angegebenen Temperaturbereichs gewährleistet. Bei Fragen zum Aufstellungsord des Gerats wenden Sie sich an den Verkäfer, unseren Kundendienst oder nachstgelegen den Service-Partner.

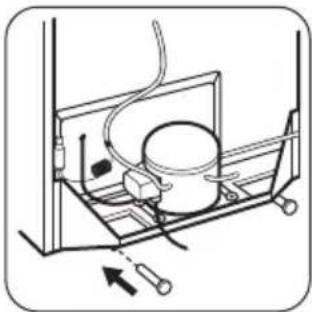

Hintere Distanstücks

Im Beutel mit Dokumentationsunterlagen befinden sich zwei Distanzstücke, die wie in der Abbildung gezeigt, angebracht werden müssen.

Befestigen Sie diese mit leichten Hammerschlagen.

Or

Das Gerät sollte in ausreichendem Abstand von Wärmequellen wie Heizungen, Boilern, direkter Sonneneinstrahlung etc. aufgestellt werden. Vergewissern Sie sich, dass Luft an der Rückseite des Gehäuses frei zirkulieren kann. Um einwandfrei Betrieb sicherzustellen, sollte der Abstand zwischen der Oberseite des Gehäuses und dem Hängeschrank mindestens 100mm betragen, wenn das Gerät unter einem Hängeschrank aufgestellt wird.

Allerdings sollen die Aufstellung des Gerats unter einem Hangeschrank nach Möglichkeit vermieden werden. Die ordnungsgemäß waagrechte Ausrichtung des Gerates kann mithilfe eines oder mehrerer verstellbarer Fuß am Sockel des Gehäuses erfolgen.

Wird das Gerät in einer Ecke aufgestellt, und zeigt die Scharnierseite darauf zur Wand, so muss der Abstand zwischen Wand und Gerät mindestens 10 mm betragen, damit die Turzum Herausnahmen der Ablagen geöffnet werden kann.

Warning! Es muss möglich sein, das

Gerät von der Hauptstromversorgung zuteilen; thereof the Netzstecker nach der Installation leicht zugänglich sein.

Wechseln des Turanschlags

Wichtig! Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Turen zu vermeiden.

Beim Wechseln des Turanschlags muss wie folgt vorgegangen werden:

1. Ziehen Sie den Stecker aus der Steckdose.

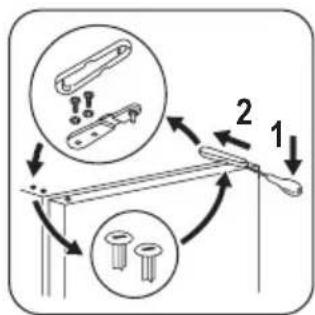

2. Nehmen Sie die obere Scharnierverkleidung ab.
3. Losen Sie die 2 Halteschrauben und behmen Sie das Scharnier vom Gerät ab.

4. Nehmen Sie die Tur ab.

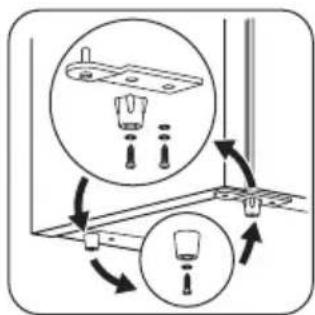

5. Losen Sie die Schraube an dem unteren Turscharnier und die andere Schraube, mit welcher das untere Turscharnier und der Fuß befestigt sind. Dann behmen Sie das Turscharnier und den Fuß ab, wie in der Abbildung gezeigt.

6. Losen Sie die Schraube, mit welcher der Fuß gegenüber dem unteren Turscharnier befestigt ist, um den Fuß abzunehmen.

7. Befestigen Sie das Turscharnier und den entsprechenden Fuß an der gegenüberliegenden Seite und dann den anderen abmontierten Fuß an der Stelle, an der vorher das Turscharnier befestigt war, wie in der Abbildung gezeigt.

8. Stellen Sie sicher, dass der un-. tere FuB unter dem Turscharnier befestigt wird. Den unteren Fuf Berkennen Sie an den 4 Lamellen an der AuBenflache.
9. Befestigen Sie die Tur an dem unteren Scharnierbolzen.

10. Um das obere Turscharnier zu befestigen, entfernen Sie die Verschlussstopfen aus Plastik vorsichtig und bringen Sie diese wieder in den Lochern der Halteschrauben des Schariners an.

11. Bringen Sie das obere Scharnier mit den 2 Halteschrauben an und achten Sie da- rauf, dass die Turkante parallel zu der Gerateseite ist.

12. Bringen Sie die Scharnierverkleidung wieder an.

1. Montieren Sie den Griff und die Plastikstopfen an der gegenüberliegenden Seite. 14. Stellen Sie das Gerät wieder auf, und richten Sie es waagerecht aus. Warten Sie mindestens vier Stunden lang, bevor Sie es wieder an die Stromversorgung anschließen.

Führer Sie eine Endkontrolle durch, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.
  Die Tur korrekt öffnet und schliebt.

Bei niedrigen Umgebungstemperaturen (z. B. im Winter) kann es vorkommen, dass die Turdichtung nicht richtig am Gerät anliegt. Warten Sie in thisem Fall ab, bis sich die Dichtung allmählich anpasst.

Wenden Sie sichitte an den nachsten Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selbst durchführten mochten. Ein Kundendiensttechniker wird die Turen dann auf ihre Kosten umbauen.

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu diesen Zweck ist der Netzstecker mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, halten Sie das Gerät gemäß den geltenden Vorschriften von einem qualifizierten Elektriker erden.

Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshinweise.

Hinweise zum Umweltschutz

Das Gerät entspricht den EWG-Richtlinien.

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrerörtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Innhold
