BEDIENUNGSANLEITUNG KSV32320FF BOSCH

BOSCH DE Gebrauchsanweisung

Internet: http://www.bosch-hausgeraete.de

132870 Portada.qxd 27/10/05 13:42 Page 1Inhaltsverzeichnis

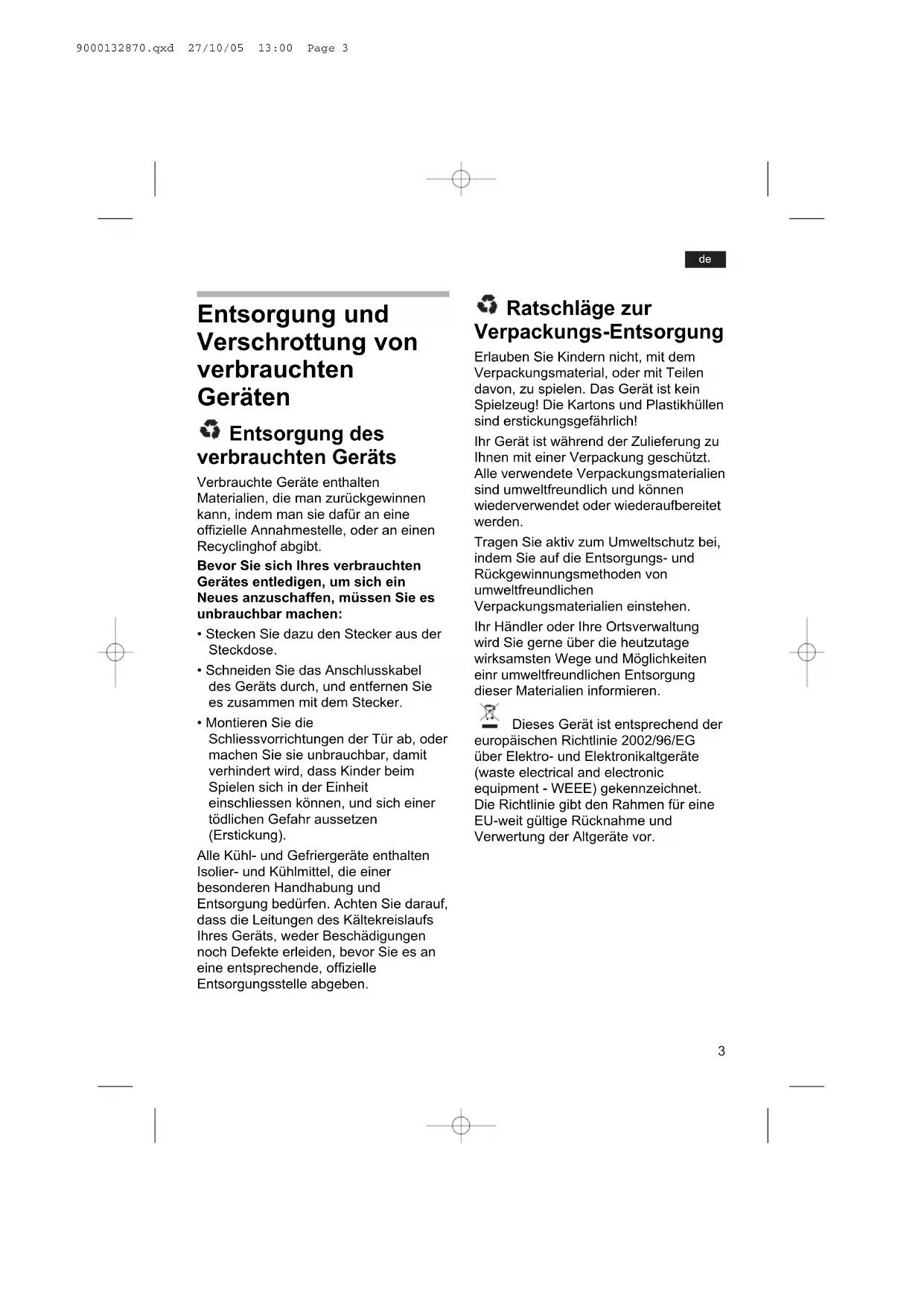

Entsorgung und Verschrottung von verbrauchten Geräten 3

Sicherheitsratschläge und allgemeine Hinweise 4

Sich mit der Einheit vertraut machen 5

Anschluss des Geräts / Inbetiebnahme / Temperatureinstellung 7

Das Gerät anschliessen 7

Hinweise in Bezug auf den Betrieb des Geräts 8

Ausschalten und Stillstand des Geräts 9

Ausstattung des Kühlschranks 9

Gefrieren und halten von eingefrorenen Lebensmitteln 9-11

Abtauen (Enteisung) und Reinigung der Einheit 11-12

Praktische Ratschläge zum Stromsparen 13

Hinweis über Betriebsgeräusche des Geräts 13

Kleine, leicht zu lösende Pannen 14-15

Technischer Kundendienst 15

Offnungsrichtung der Türen ändern 16

Verbrauchte Geräte enthalten

Materialien, die man zurückgewinnen

kann, indem man sie dafür an eine

offizielle Annahmestelle, oder an einen

Recyclinghof abgibt.

Bevor Sie sich Ihres verbrauchten

Gerätes entledigen, um sich ein

Neues anzuschaffen, müssen Sie es

• Stecken Sie dazu den Stecker aus der

• Schneiden Sie das Anschlusskabel

des Geräts durch, und entfernen Sie

es zusammen mit dem Stecker.

Schliessvorrichtungen der Tür ab, oder

machen Sie sie unbrauchbar, damit

verhindert wird, dass Kinder beim

Spielen sich in der Einheit

einschliessen können, und sich einer

tödlichen Gefahr aussetzen

Alle Kühl- und Gefriergeräte enthalten

Isolier- und Kühlmittel, die einer

besonderen Handhabung und

Entsorgung bedürfen. Achten Sie darauf,

dass die Leitungen des Kältekreislaufs

Ihres Geräts, weder Beschädigungen

noch Defekte erleiden, bevor Sie es an

eine entsprechende, offizielle

Entsorgungsstelle abgeben.

Verpackungs-Entsorgung

Erlauben Sie Kindern nicht, mit dem

Verpackungsmaterial, oder mit Teilen

davon, zu spielen. Das Gerät ist kein

Spielzeug! Die Kartons und Plastikhüllen

sind erstickungsgefährlich!

Ihr Gerät ist während der Zulieferung zu

Ihnen mit einer Verpackung geschützt.

Alle verwendete Verpackungsmaterialien

sind umweltfreundlich und können

wiederverwendet oder wiederaufbereitet

Tragen Sie aktiv zum Umweltschutz bei,

indem Sie auf die Entsorgungs- und

Rückgewinnungsmethoden von

Verpackungsmaterialien einstehen.

Ihr Händler oder Ihre Ortsverwaltung

wird Sie gerne über die heutzutage

wirksamsten Wege und Möglichkeiten

einr umweltfreundlichen Entsorgung

dieser Materialien informieren.

Dieses Gerät ist entsprechend der

europäischen Richtlinie 2002/96/EG

über Elektro- und Elektronikaltgeräte

(waste electrical and electronic

equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine

EU-weit gültige Rücknahme und

Verwertung der Altgeräte vor.

9000132870.qxd 27/10/05 13:00 Page 34

Sicherheitsratschläg

Lesen Sie die dem Gerät beiligende

Gebrauchsanleitung, und alle

zusätzlichen Informationen, sorgfältig

durch. Bewahren Sie Sie sie für ein

eventuelles Nachschlagen, oder für

einen möglichen, späteren Besitzer, gut

Das Gerät ist bestimmt für

• einen ausschliesslichen Gebrauch im

• das Kühlen und Gefrieren von

Für industrielle _Zwecke, müssen die

dementsprechenden Normen und

Vorschriften berücksichtigt werden.

Installation und Netzanschluss des

Gerät, gemäss den beiliegenden

Montageanleitungen, vornehmen.

Sollte das Gerät Beschädigungen oder

Defekte aufweisen, so sollte es nicht in

Betrieb genommen werden, Im

Zweifelsfalle können Sie sich beim

Händler, wo sie das Gerät erstanden

Teile und Bestandteile des

Kältekreislaufs nicht beschädigen (z. B.

durchbohren von Kühlmittelleitungen mit

spitzen Gegenständen, Biegen der

Leitungen, oder Zerkratzen der

Verkleigungsoberflächen., usw.) Das

Verspritzen des Kühlmittels kann

Verletzungen an den Augen hervorrufen,

oder es kann sich entflammen.

• Augen mit genügend Wasser

ausspülen; Arzt benachrichtigen.

• Das Gerät von Zündfunken oder

Feuerquellen fernhalten.

• Das Gerät vom Netzanschluss

trennen. Den Raum während einigen

Minuten gründlich lüften.

Getränkeflaschen mit einem hohen

Alkoholgehalt, mit luftdichten

Verschlüssen versehen, aufbewahren;

ausserdem müssen diese immer

senkrecht gelagert werden.

Im Gerät sind weder mit Aerosol, oder

enflammbaren Produktkombinationen

(Rahmdosen, Sprays), noch explosiven

Materialien, aufzubewahren.

• Die Lüftungsschlitze in der

Kühlschrankstruktur dürfen nicht

• Zur Beschleunigung des

Abtauvorgangs dürfen nur

mechanische Hilfsmittel oder andere

Mittel verwendet werden, die vom

Hersteller empfohlen werden.

• Achten Sie darauf, dass der

Kühlkreislauf nicht beschädigt wird.

• Für den Kühl-/Gefrierschrank nur die

vom Hersteller empfohlenen internen

elektrischen Komponenten

9000132870.qxd 27/10/05 13:00 Page 45

Sich mit der Einheit

Die vorliegenden Service-

Gebrauchsanleitungen gelten für

mehrere Gerätemodelle; deshalb kann

es vorkommen, dass Einzelheiten und

Ausstattungseigenschaften beschrieben

werden, die nicht mit denjenigen Ihres

konkreten Geräts übereinstimmen.

11 Einlegeböden im Kühlschrank

zum Aufbewahren von Brot und

Gebäck, gekochte Speisen,

Milichprodukte, Fleisch und

zum Aufbewahren von Gemüsen,

13 Regale zum Aufbewahren von

Einmachgläsern und kleinen

14 Butter- und Käseabteil

16 Flaschenfach für das

Aufbewahren von grossen

17 Ablauföffnung für das

19 Einstellsystem für die Belüftung

20 Kühlrippen des Gefrierabteils

1 EIN/AUS-Schalter des Geräts

Dient zum Ein- und Ausschalten

2 Temperatur-Einstelltaste des

Drücken sie anhaltend, oder

wiederholt, auf diese Taste, bis die

gewünschte Temperaturanzeige

aufleuchtet (von +8ºC bis +2ºC).

Immer wenn eine neue Einstellung

gewählt wird, blinkt die

dementsprechende Anzeige auf, bis

das Abteil die gewählte Temperatur

erreicht hat. Ab diesem Moment

blinkt die Anzeige nicht mehr.

Für die “Super”-Einstellung, siehe

Absatz 3, «Super»-Anzeige.

3 Anzeige für ultraschnelle

Dient zum Ein- und Ausschalten

der ultraschnellen Gefrierung im

Gefrierabteil. Das Einschalten

dieser Betriebsart geschieht durch

Drücken der 2 “Taste zum

Einstellen der Gefriertemperatur”

bis die “Super”-Anzeige

9000132870.qxd 27/10/05 13:00 Page 56

Es besteht die Möglichkeit, durch

ein zweites Drücken der Taste

ultraschnelle Gefrierung 4, diese

Betriebsart manuell auszuschalten.

Klima-Arten - Höchst

Die Klima-Art eines jeden Geräts ist im

eigenen Typenschild angegeben und

dient als Stützpunkt, um zu wissen,

in welcher Raumtemperaturspanne das

Gerät funktionieren kann.

SN +10 °C bis 32 °C N +16 °C bis 32 °C ST +18 °C bis 38 °C T +18 °C bis 43 °C Belüftung

E Die in der äusseren Wand des Geräts

erwärmte muss ungehindert entweichen

könnenel. Das Gegenteil bewirkt, dass

das Gerät seine Leistung erhöhen muss,

und provoziert somit einen erhöhten und

unnötigen Stromverbrauch. Deshalb

muss man insbesondere darauf achten,

dass die Belüftungsöffnungen nie

Die Angaben zum Nutzinhalt finden Sie

in Ihrem Gerät auf dem Typenschild.

Mit dieser Betriebsart lassen sich

Lebensmittel und Getränke kühlen,

die sich im Kühlabteil befinden.

Diese Betriebsart muss im Moment

des Einlegens der zu kühlenden

Lebensmittel und Getränken

Wenn diese Betriebsart aktiviert

wird, funktioniert das Kühlaggregat

so, dass im Kühlabteil tiefere

Temperaturen erreicht werden.

Diese Betriebsart schaltet sich 6

Stunden nach deren Aktivierung

automatisch aus, und geht auf die

Kühlabteileinstellung, auf seine

ursprüngliche Einstellung, bevor

die “super”-Betriebsart aktiviert

4 Taste/Anzeige zur ultraschnellen

Dient zum Ein- und Ausschalten

der ultraschnellen Gefrierung.

Das Aktivieren dieser Option wird

durch die in der Taste eingebauten

Mit dieser Betriebsart lassen sich

Lebensmittelmengen gefrieren.

Dazu empfiehlt es sich, diese

Betriebsart 24 Stunden vor dem

Einlegen der frischen Lebensmittel

in das Gefrierfach zu aktivieren.

Beim Einschalten dieser

Betriebsart wird der Kühlschrank so

funktionieren, dass im Gefrierabteil

die niedrigsten Temperaturen

erreicht werden (tiefe Kälte).

Die Betriebsart ultraschnelle

«super»-Gefrierung schaltet sich

automatisch aus, sobald die

Lebensmittel gefroren sind (der

Vorgang kann bis 2 Tagen dauern).

9000132870.qxd 27/10/05 13:00 Page 67

Anschluss des Geräts /

Temperatureinstellung

Das Gerät sollte vor der ersten

Inbetriebnahme gereinigt werden.

Anschluss des Geräts

Der Stromanschluss sollte unbehindert

zugänglich sein. Die Einheit muss an ein

Wechselstromnetz von 220-240 V

(N/SN), 220-230 V (ST)/50 Hz mittels

einem den Normen enstprechend

installiertem Anschluss und mit Erdung

versehen sein. Der Netzanschluss muss

mit mindestens einer 10-Amper-

Sicherung geschützt sein.

In den für ausserhalb von Europa

bestimmten Gerätennte, muss man

prüfen ob die Spannungswerte und

der Stromtyp, die auf dem

Typenschild des Geräts angezeigt

sind, mit denen des natioalen Netzes

übereinstimmen. Das Typenschild

des Geräts befindet sich an der linken

Innenseite. Falls der

Netanschlusstecker ausgewechselt

werden muss, sollte dies nur von

Fachleuten der entsprechenden

Marke ausgeführt werden.

Auf keinen Fall darf das Gerät an

Stromsparvorrichtungen, (z.B.

Ecoboy, Sava Plug, usw.),

angeschlossen werden, und auch

nicht an polumtauschbare

Gleichrichter, die den Gleichstrom

von 230 V (z.B. durch Sonnenenergie-

Anlagen, Stromnetz von Schiffen),

W Zur Inbetiebnahme des Geräts, Taste 1

drücken. Die Innenbeleuchtung geht

beim Öffnen der Tür an. Das Gerät

besitzt folgende Werkseinstellung der

Gefrierabteil-Temperatur: +4ºC Temperaturwahl

Die eingestellten Werte lassen sich

ändern. Lesen Sie dazu die

entsprechende Beschreibung, die im

2 Temperatureinstellungs-Taste.

Nach Inbetriebnahme des Geräts blinkt

die Leuchtanzeige, bis die

Betriebstemperatur erreicht wird. Nach

Erreichen dieser Temperatur leuchtet die

Von der Lebensmittel-Menge, und von

der Umgebungstemperatur abhängend,

kann die Anzeige so lange blinken, bis

die zuvor eingestellte Temperatur wieder

Kältezonen im Kühlraum

Durch die Luftzirkulation im Kühlraum

entstehen Zonen unterschiedlicher

Die Zone für empfindliche Lebensmittel

ist je nach Modell, ganz unten zwischen

dem seitlichen eingeprägten Pfeil und

der darunter liegenden Glasablage

/1 und 2) oder zwischen den

beiden Pfeilen (Bild

Ideal zum Lagern von Fleisch, Fisch,

Wurst, Salatmischungen usw
