BEDIENUNGSANLEITUNG KS 9867 SEVERIN

GEBRAUCHSANWEISUNG DE Kühl-/Gefrierkombination

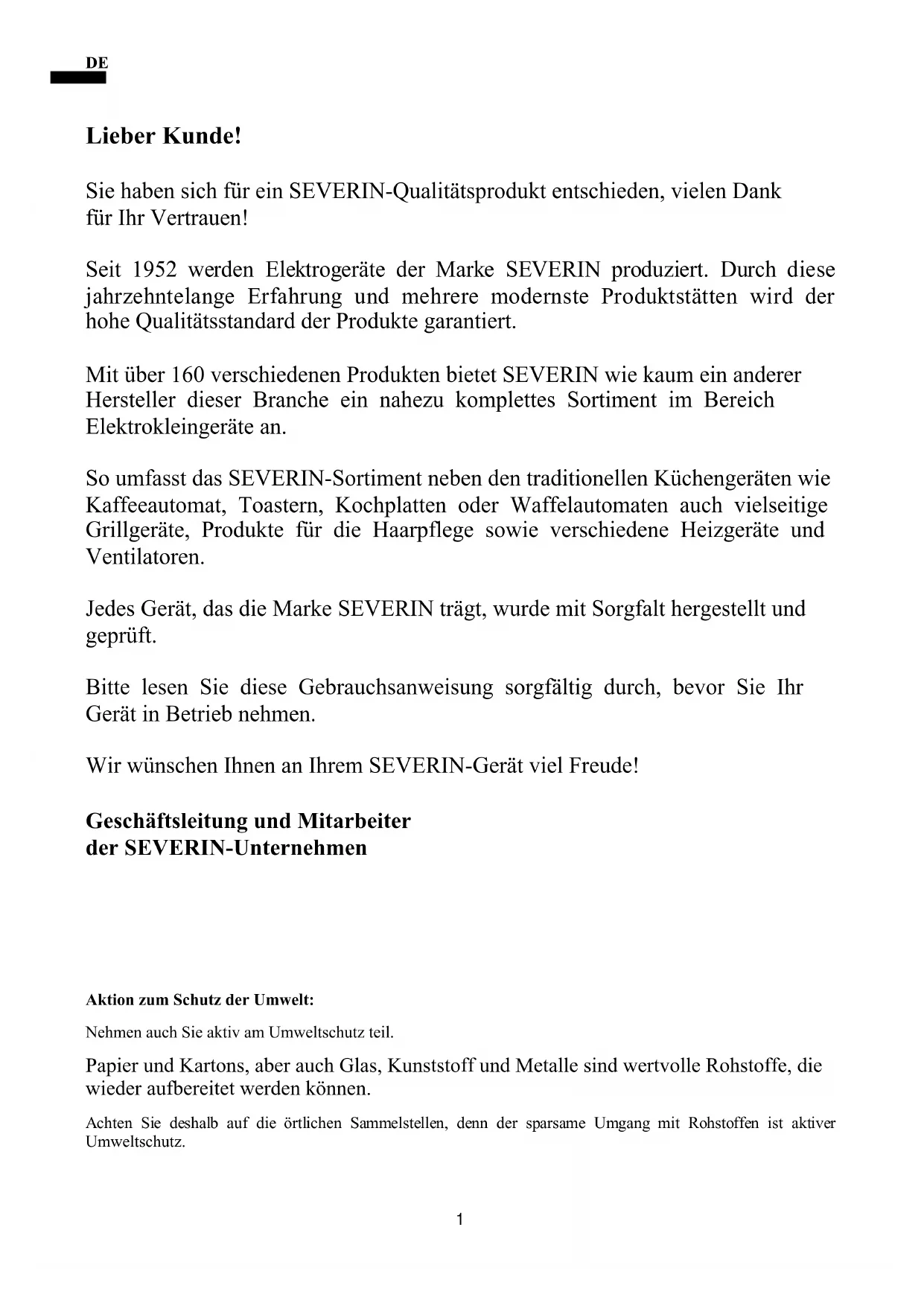

Sie haben sich für ein SEVERIN-Qualitätsprodukt entschieden, vielen Dank

Seit 1952 werden Elektrogeräte der Marke SEVERIN produziert. Durch diese

jahrzehntelange Erfahrung und mehrere modernste Produktstätten wird der

hohe Qualitätsstandard der Produkte garantiert.

Mit über 160 verschiedenen Produkten bietet SEVERIN wie kaum ein anderer

Hersteller dieser Branche ein nahezu komplettes Sortiment im Bereich

Elektrokleingeräte an.

So umfasst das SEVERIN-Sortiment neben den traditionellen Küchengeräten wie

Kaffeeautomat, Toastern, Kochplatten oder Waffelautomaten auch vielseitige

Grillgeräte, Produkte für die Haarpflege sowie verschiedene Heizgeräte und

Jedes Gerät, das die Marke SEVERIN trägt, wurde mit Sorgfalt hergestellt und

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, bevor Sie Ihr

Gerät in Betrieb nehmen.

Wir wünschen Ihnen an Ihrem SEVERIN-Gerät viel Freude!

Geschäftsleitung und Mitarbeiter

der SEVERIN-Unternehmen

Aktion zum Schutz der Umwelt:

Nehmen auch Sie aktiv am Umweltschutz teil.

Papier und Kartons, aber auch Glas, Kunststoff und Metalle sind wertvolle Rohstoffe, die

wieder aufbereitet werden können.

Achten Sie deshalb auf die örtlichen Sammelstellen, denn der sparsame Umgang mit Rohstoffen ist aktiver

DELiebe Kundin, lieber Kunde,

jeder Benutzer sollte vor dem Gebrauch die Gebrauchsanweisung aufmerksam durchlesen.

Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose anschließen. Die Netzspannung muss der

auf dem Typenschild des Gerätes angegebenen Spannung entsprechen. Das Gerät entspricht den Richtlinien, die für die

CE-Kennzeichnung verbindlich sind.

 Das Gerät nicht an Wechselrichter oder zusammen mit anderen Geräten über ein Verlängerungskabel

 Die Anschlussleitung sollte nicht die Rückseite, wie z.B. den Wärmetauscher berühren, um eventuelle

Vibrationsgeräusche zu vermeiden.

Das Gerät ist ein Kompressorkühlgerät mit 2 Kühlbereichen, welches für kurzfristiges Aufbewahren von

Lebensmitteln im Kühlteil und längerfristiges Aufbewahren im Gefrierteil geeignet ist.

erfüllt alle Anforderungen, die an Haushaltskühlgeräte gestellt werden.

 Zur Vermeidung von Personen- und Sachschäden, das Gerät nur verpackt transportieren und mit zwei

 Das Gerät enthält das umweltfreundliche, jedoch brennbare Kältemittel Isobutan (R600a). Daher

ist darauf zu achten, dass das Kältesystem beim Transport und auch nach Aufstellung des

Gerätes geschützt wird. Bei Beschädigung des Systems darf das Gerät nicht in Betrieb

genommen werden. Offenes Feuer oder Zündquellen in der Nähe des Kältemittels entfernen und den Raum

 Warnung! Kühlkreislauf nicht beschädigen. Herausspritzendes Kältemittel kann zu Augenverletzungen

führen oder sich entzünden.

 Warnung! Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus von Einbaumöbeln nicht

verschließen. Es muss eine ausreichende Luftzirkulation gewährleistet sein.

 Warnung! Zum Beschleunigen der Abtauung keine andere mechanischen Einrichtungen oder sonstigen

künstlichen Mittel, z.B. Heizgeräte, verwenden, als in dieser Anleitung beschriebenen.

 Nehmen Sie nicht das Eis zu sich, das Sie aus dem Gerät entfernt haben.

 Warnung! Keine elektrischen Geräte (z.B. Eisbereiter usw.) innerhalb des Lebensmittellagerraumes

betreiben, die nicht in der Anleitung beschrieben sind.

 Vor dem Anschließen des Gerätes ist zu überprüfen, ob das Gerät und die Netzanschlussleitung keine

Transportschäden aufweisen.

 Überprüfen Sie die Anschlussleitung regelmäßig auf Beschädigungen. Im Falle einer Beschädigung darf das

Gerät nicht benutzt werden.

 Legen Sie keine Elektrowärmegeräte auf das Gerät, um Brandgefahren zu vermeiden. Stellen Sie auch keine

Wasserkocher auf das Gerät, damit überkochende Flüssigkeiten die elektrische Isolierung nicht

 Nur für den Haushalt übliche Lebensmittel im Gerät lagern.

 Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.

 Keine überlagerten Lebensmittel verzehren. Sie können zu einer Lebensmittelvergiftung führen. Bereits

aufgetaute Lebensmittel nicht erneut einfrieren.

 Ablagen, Fächer, Tür usw. nicht als Trittfläche oder zum Aufstützen missbrauchen.

 Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.

vorgesehen. Das Gerät

Das Gerät KS 9865/66/67/68/70/71 ist eingeteilt in die Klimaklasse “N” und ist für die Nutzung im

Personen aufstellen.

Das Gerät KS 9872/73/74/97/98/99/98770 ist eingeteilt in die Klimaklasse "ST" und ist für die Nutzung im Im Gefrierteil sind keine Glasflaschen mit gefrierbaren Flüssigkeiten oder mit kohlensäurehaltigen

Flüssigkeiten aufzubewahren, da diese während des Gefrierens zerplatzen können.

 Netzstecker ziehen, bei Störungen während des Betriebes,vor dem Abtauen des Gerätes vor jeder

 Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder

ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses

Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

 Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

 Sind Reparaturen oder Eingriffe am Gerät erforderlich, müssen diese von einem autorisierten Kundendienst

durchgeführt werden, da Sicherheitsbestimmungen zu beachten sind und um Gefährdungen zu vermeiden.

Dies gilt auch für den Austausch der Anschlussleitung.

 Technische Änderungen behalten wir uns vor.

 Ist das Gerät für längere Zeit außer Betrieb, sollte die Gerätetür geöffnet bleiben.

 Bei Verkauf, bei Übergabe oder Abgabe zur Wiederverwertung ist auf das Treibmittel Zyklopentan C

der Isolation sowie das Kältemittel R 600 a hinzuweisen.

 Die Verpackung entfernen. Den Kühlschrank von der Styroporunterlage nehmen. Klebebänder entfernen.

Rückseite des Gerätes einsetzen (

 Entfernen Sie die roten Klebebänder von den Türablagen. Diese sind für den

 Anmerkung: Beim Öffnen der Gefrierschranktür fällt ein rotes Kleinteil

heraus. Dieses wird nur für den Transport benötigt.

 Entsorgen Sie die Verpackung fachgerecht.

 Vor dem Anschließen des Gerätes ist zu überprüfen, ob das Gerät und die Netzanschlussleitung keine

Transportschäden aufweisen.

 Gerät wie unter Reinigung und Abtauen beschrieben reinigen.

Kühlschrankes ein wenig nach

leicht an den gewünschten

auf den Transportrollen

 Neigen Sie beim Aufstellen den Vorderteil des

hinten. Dann können Sie

 Entfernen Sie alle roten Teile von den Ablageflächen

sowie die Stütze des

 Zwei Abstandshalter (1) aus Beutel

herausnehmen und in die

Transport erforderlich.

 Lassen Sie das Gerät vor Anschluß an das Netz und vor der ersten Inbetriebnahme30 Minuten stehen, wenn es

es aufrecht transportiert wurde. Nach liegendem Transport muß das Gerät vor Inbetriebnahme 4 Stundenstehen, damit

das Öl zum Kompressor zurückfließen kann. Andernfallskönnte der Kompressor beschädigt werden.Aufbau

! DIE BESTANDTEILE IHRES KÜHLSCHRANKS KÖNNEN SICH IN ANZAHL UND AUSSEHEN VON DEN HIER BESCHRIEBENEN UNTERSCHEIDEN. Die hier gegebene Beschreibung ist die eines

Kühlschranks aus der Gruppe der Zweikammer-Kombigeräte mit Kühl- und Gefrierfach.

Das Gerät besteht aus zwei Teilen: Gefrierteil (A) und Kühlteil (B).

Im Gefrierteil ist das Schnellgefrierfach mit dem Symbol

1. Betriebskontrollleuchte (grün)

3. Ein-/Ausschaltknopf für die Innenbeleuchtung

5. Ablageflächen (höhenverstellbar)

7. Frischefach für Obst oder Gemüse

9. Ablagefach für Butter und Käse

11. Reinigungsinstrument für Ablaufrinne

13. Schnellgefrierfach

15. Abtaurinne Gefrierteil

16. Eiswürfeleinsatz

18. höhenverstellbare Stützfüße

21. Tauwasserverdunstungsgefäß

Raum ausgesucht werden. Das Gerät kann bei Umgebungstemperaturen

von 16 bis 32 °C und einer Luftfeuchtigkeit von max. 70 % betrieben

werden. Es ist vor direkter Sonneneinstrahlung zu schützen und sollte

nicht in der Nähe von Wärmequellen (Ofen, Radiator usw.) aufgestellt

werden. Wenn sich dieses jedoch nicht vermeiden lässt, muss eine

Isolierung zwischen Wärmequelle und Gerät verwendet werden.

Unebenheiten des Bodens können durch die justierbaren Füße ausgeglichen

werden, damit eine sichere Standfestigkeit gegeben ist. Damit sich die Türen

des Gerätes von selbst schließen, muss das Gerät so aufgestellt werden, dass es

eine leichte Neigung nach hinten hat. Achten Sie beim Einstellen jedoch

darauf, dass die beiden vorderen Füße gleichhoch sind.

Die hinter dem Gerät aufgewärmte Luft muss frei zirkulieren können. Aus diesem Grunde die Luftzirkulation

hinter dem Gerät nicht beeinträchtigen.

Achtung! Lüftungsöffnung im hinteren Bereich der oberen Abdeckung nicht verschließen !

Die Konstruktion des Kühlgerätes lässt es zu, dass die Tür bei Bedarf von Rechts- auf Linksanschlag geändert

werden kann. Für diesen Fall sind dem Gerät zusätzliche Verschlussstopfen in einem Kunststoffbeutel beigefügt.

Achtung! Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen.

erforderlichen Fläche

Für die Aufstellung des Gerätes sollte ein trockener und gut gelüfteter

Abbildung der zum Betrieb desGerätes1. Entfernen Sie Abdeckleisten c von Gehäuse und Türinnenseite, nehmen Sie die obere Halterung 6

samt Unterlegscheiben mit aufgestülpten Unterlegscheiben und Kunststoffdichtung unter der Halterung ab.

2. Nehmen Sie die Kühlfachtür ab. Schrauben Sie den Türanschlag

5 von der Unterseite ab.Schrauben Sie den

beiliegenden Türanschlag für die nach links öffnende Tür auf der Gegenseite an.

3. Nehmen Sie die mittlere Halterung

4 samt Tragstift mit aufgestülpten Unterlegscheiben und

Kunststoffdichtung ab.

4. Nehmen Sie die Gefrierfachtür

3 ab. Nehmen Sie die die untere Abdeckleiste 1 ab.

5. Nehmen Sie Halterung

2 sowie die Unterlagsscheiben auf dem Tragstift und die Gummidichtung ab.

Schrauben Sie den Tragstift mit den Unterlagsscheiben heraus und dann in der Öffnung auf der Gegenseite

6. Nehmen Sie Halterung

7 ab und ersetzen Sie diese durch Halterung 2 mit aufgestülpten Unterlagsscheiben

auf dem Tragstift und Kunststoffdichtung. Halterung

7 kommt an die frühere Stelle von Halterung 2.

7. Entfernen Sie Verschlussstopfen

8 aus der Trennwand zwischen Kühl- und Gefrierfach und und setzen Sie

sie in die Öffnungen auf der gegenüberliegenden Seite wieder ein.

8. Entfernen Sie Verschlussstopfen

9 aus Kühlfach- und Gefrierfachtür und setzen Sie sie auf der Gegenseite

wieder ein. Setzen Sie die Gefrierfachtür auf den Tragstift von Halterung

9. Wenden Sie Halterung

4 samt Tragstift, aufgestülpten Unterlegscheiben und Kunststoffdichtung um 180º.

Stülpen Sie die Unterlegscheiben auf den Tragstift auf der anderen Seite der Halterung, setzen Sie die

Halterung auf der Gegenseite in die Gefrierfachtür ein.

10. Setzen Sie die Gefrierfachtür auf den Tragstift von Halterung

11. Drehen Sie Halterung

6 samt Tragstift, aufgestülpten Unterlegscheiben und Kunststoffdichtung um 180º.

Drehen Sie den Tragstift samt Unterlegscheiben heraus und schrauben Sie ihn auf der anderen Seite der

Halterung wieder fest. Setzen Sie Halterung

6 in der Kühlschranktür ein und schrauben Sie diese in die

Öffnungen auf der Gegenseite des Kühlschranks fest. Decken Sie die Halterung und die freien Öffnung mit

12. Entfernen Sie die Schraubenabdeckkappen

a und die Verschlussstopfen b. Drehen Sie die Schrauben der

9 auf Halterung 7, halten Sie sie fest und setzen Sie die untere Abdeckleiste 1 ein.

Steuergeräte und Innenbeleuchtung

Das Gerät wird in Betrieb genommen, indem der Netzstecker in eine Steckdose gesteckt wird. Eine komplette

Ausschaltung erfolgt nur durch Ziehen des Netzsteckers. Die grüne Betriebskontrolllampe zeigt an, dass das

Gerät ans Netz angeschlossen ist.

Anmerkung : Der Temperaturregler schaltet in der Position „0“nur den Kompressor ab.

Die Temperatur im Geräteinnenraum wird mit dem Temperaturreglerknopf eingestellt. Wir empfehlen den

Temperaturreglerknopf zunächst in der Stufe 3 einzustellen, mit einem Thermometer die erreichte Temperatur

im Innenraum zu ermitteln und falls erforderlich zu korrigieren. Wird der Reglerknopf im Uhrzeigersinn gedreht,

sinkt die Temperatur im Innenraum, umgekehrt steigt sie.

Auswechseln der Kühlraumbeleuchtung

 Schalten Sie das Gerät durch Ziehen des Netzsteckers aus.

 Drücken Sie zum Lösen der Fixierung (A) die Seitenwände der

1) nach innen und ziehen Sie die Lampenabdeckung nach

unten. Nehmen Sie die Lampenabdeckung ab.

 Ersetzen Sie die Glühbirne durch eine neue Glühbirne (max. 15 W, Sockel

E 14). Hängen Sie nach dem Auswechseln der Glühbirne den Haken (

drücken Sie anschließend den Deckel nach oben bis er einrastet.

 Stecken Sie den Netzstecker wieder in die Steckdose.

Gefrieren und Lagerung von Lebensmitteln

 In den Gefrierfächern können bei einer Gefriertemperatur von –18°C und niedriger Tiefkühlkost und

Gefriergut mehrere Monate aufbewahrt, Eiswürfel bereitet und frische Lebensmittel eingefroren werden.

 Das Schnellgefrierfach im Gefrierfach ist mit dem Symbol gekennzeichnet.

DE Türgriffe heraus. Schieben Sie den Türgriff leicht nach links bevor Sie die mittlere Befestigung zu sich

ziehend, herauslösen können.

Schrauben Sie die Griffe auf der Gegenseite wieder fest. Die Verschlussstopfen

Sie in die verbliebenen Öffnungen in der Tür, die Abdeckkappen auf die Schrauben. Setzen Frische Lebensmittel sollen möglichst schnell bis auf den Kern eingefroren werden, damit der Nährwert, die

Vitamine usw. nicht verloren gehen. Legen Sie deshalb die zum Einfrieren vorbereiteten Nahrungsmittel in

ein oder zwei Reihen ins Schnellgefrierfach. Bringen Sie diese nicht mit bereits eingefrorenen Lebensmittel in

Berührung. übersteigen. Stellen Sie den Temperaturregler auf Stufe 7 ein. Legen Sie nach Ablauf von 24 Stunden die eingefrorenen Nahrungsmittel in die Gefrierfächer und drehen Sie den Temperaturregler zurück in die ursprüngliche Position.  Beim Einlegen von Gefriergut darauf achten, dass ein freier Raum von mindestens 3cm zwischen dem

Verdampferregal und den im Korb eingelegten Lebensmitteln bleibt, um die Zirkulation des Gerätes zu garantieren.  Die Gefrierzeit verkürzt sich, wenn die einzufrierenden Lebensmittel in kleine Portionen geteilt werden.  Als Verpackungsmaterial für Gefriergut können ungefärbte Kunststofffolien /-tüten, oder Aluminiumfolie

verwendet werden. Die Verpackung gut vor dem Einfrieren entlüften und auf Luftdichtheit prüfen. Wir empfehlen, jede Verpackung mit einem Etikett zu versehen, auf der Inhalt, Einfrierdatum und Haltbarkeitsdatum angegeben sind. Legen Sie keine unverpackten Nahrungsmittel ins Gefrierfach.  Frieren Sie keine kohlesäurehaltigen Getränke, keine warmen Nahrungsmittel oder Flüssigkeiten in Glasbehältnissen oder Flaschen ein.  Tauen Sie die gefrorenen Produkte im Kühlteil auf. Die Lebensmittel bewahren, wenn sie langsam auftauen, ihren Geschmack besser und die von ihnen ausgestrahlte Kälte kann zur Aufrechterhaltung der vorgesehenen Temperatur im Kühlteil verwendet werden. Beachten Sie unbedingt das vom Hersteller angegebene Haltbarkeitsdatum der eingefrorenen Waren.

 Fisch und Wurst empfehlen wir für nicht länger als sechs Monate einzufrieren, Käse, Geflügel,

Schweinefleisch, Schaffleisch nicht länger als acht Monate, Rindfleisch, Obst und Gemüse nicht länger als 12

 Wenn das Gerät längere Zeit ausgeschaltet wurde (beim Auftauen, bei Stromausfall oder bei einer

vermieden. Durch die erhöhte Innentemperatur verringert sich jedoch die Aufbewahrungszeit.

 Die Temperatur im Kühlraum hängt u.a. von der Umgebungstemperatur, von der Stellung des

Temperaturreglers, und von der Menge der Lebensmittel ab.

 Stellen Sie den Temperaturreglerknopf zuerst in die Stellung 3, bei zu starker Kühlung in den Bereich 1-3 und

bei zu schwacher Kühlung in den Bereich

Wenn sich Reif auf der Hinterwand bildet, kann dies zur Ursache haben, dass die Tür offen oder zu

lange geöffnet war, sich warme Speisen im Gerät befanden oder der Temperaturregler zu hoch

 Flüssige Nahrungsmittel und Nahrungsmittel, die einen starken Geruch haben oder leicht diesen Geruch

aufsaugen (Käse, Fisch, Butter u.a.), voneinander isoliert oder in einem geschlossenen Behälter aufbewahren.

Bewahren Sie im Kühlschrank keine Bananen auf, denn diese Früchte sind kälteempfindlich.

 Warme Lebensmittel müssen vor Einlagerung in das Gerät auf Raumtemperatur abgekühlt werden.

 Der Kühlraum hat durch die Luftzirkulation unterschiedliche Kältezonen.

 Die kälteste Zone befindet sich an der Rückwand und unten im Kühlraum. Lagern Sie dort empfindliche

Lebensmittel wie Fisch, Wurst, Fleisch.

 Die wärmste Zone befindet sich an der Tür und oben im Kühlraum. Die Zone eignet sich zur Lagerung von

z.B. Käse und Butter. Dadurch behält der Käse sein Aroma und die Butter bleibt streichfähig.

 Achten Sie darauf, dass die Tür richtig geschlossen ist und nicht durch Kühlgut blockiert wird.

DE Das Gefriervermögen: von 6 kg (KS 9897 / 98 / 99 / 9770) pro Tag nicht übersteigen; von 7,5 kg von 8 kg (KS 9872/ 73) pro Tag nicht übersteigen. von 12 kg (KS 9870 / 71) pro Tag nicht übersteigen; (KS 9865 / 66 / 67 / 68) pro Tag nicht übersteigen; kurzfristigen Störung bis 18 Std.), öffnen Sie die Tür nicht. Dadurch wird ein größerer Kälteverlust
