BEDIENUNGSANLEITUNG KS 9835 SEVERIN

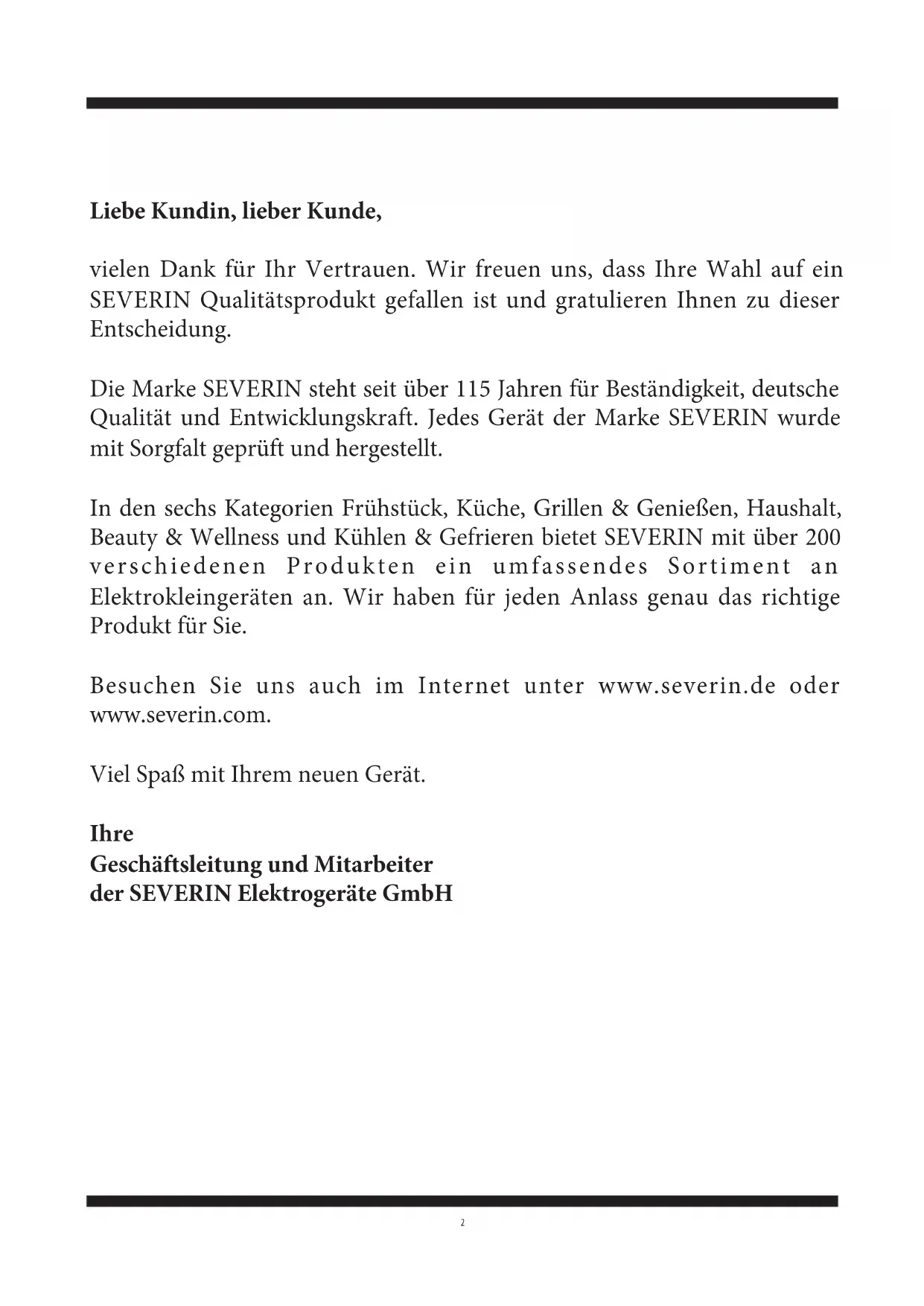

Liebe Kundin, lieber Kunde,

vielen Dank für Ihr Vertrauen. Wir freuen uns, dass Ihre Wahl auf ein

SEVERIN Qualitätsprodukt gefallen ist und gratulieren Ihnen zu dieser

Die Marke SEVERIN steht seit über 115 Jahren für Beständigkeit, deutsche

Qualität und Entwicklungskraft. Jedes Gerät der Marke SEVERIN wurde

mit Sorgfalt geprüft und hergestellt.

In den sechs Kategorien Frühstück, Küche, Grillen & Genießen, Haushalt,

Beauty & Wellness und Kühlen & Gefrieren bietet SEVERIN mit über 200

verschiedenen Produkten ein umfassendes Sortiment an

Elektrokleingeräten an. Wir haben für jeden Anlass genau das richtige

Besuchen Sie uns auch im Internet unter www.severin.de oder

Viel Spaß mit Ihrem neuen Gerät.

Geschäftsleitung und Mitarbeiter

der SEVERIN Elektrogeräte GmbHKühlschrank

Liebe Kundin, lieber Kunde,

Bitte lesen Sie die Gebrauchsanweisung sorgfältig vor der Benutzung des Gerätes durch und

bewahren Sie diese für den weiteren Gebrauch auf. Das Gerät darf nur von Personen benutzt

werden, die mit den Sicherheitsanweisungen vertraut sind.

Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose anschließen. Die

Netzspannung muss der auf dem Typenschild des Gerätes angegebenen Spannung entsprechen. Das

Gerät entspricht den Richtlinien, die für die CE-Kennzeichnung verbindlich sind.

 Das Gerät nicht an einen Wechselrichter anschließen.

 Die Anschlussleitung sollte nicht die Rückseite berühren, um eventuelle Vibrationsgeräusche zu

 Das Gerät ist ein Kompressorkühlgerät, welches für kurzfristiges Aufbewahren von

Lebensmitteln geeignet ist.

 Kühlgeräte sind in Klimaklassen eingeteilt. Die Klimaklasse für dieses Gerät entnehmen Sie bitte

dem Produktdatenblatt.

 Das Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden,

- in Läden, Büros und anderen ähnlichen Arbeitsumgebungen

- in landwirtschaftlichen Betrieben

- von Kunden in Hotels, Motels und weiteren typischen Wohnumgebungen

- in Frühstückspensionen

 Das Gerät ist nicht für den gewerblichen Einsatz bestimmt, auch nicht für den Gebrauch im

Catering und ähnlichem Großhandelseinsatz.

 Wird das Gerät falsch bedient oder zweckentfremdet verwendet, kann keine Haftung für evtl.

auftretende Schäden übernommen werden.

 Zur Vermeidung von Personen- und Sachschäden, das Gerät nur verpackt transportieren und

mit zwei Personen aufstellen.

 Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen

Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher

zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine

verantwortliche Person benutzen.

 Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

 Achtung! Halten Sie Kinder fern von Verpackungsmaterial. Es besteht u.a. Erstickungsgefahr!

 Das Gerät enthält das umweltfreundliche, jedoch brennbare Kältemittel

Isobutan (R600a). Daher ist darauf zu achten, dass das Kältesystem beim

Transport und auch nach Aufstellung des Gerätes geschützt wird. Bei

Beschädigung des Systems darf das Gerät nicht in Betrieb genommen

werden. Offenes Feuer oder Zündquellen in der Nähe des Kältemittels

3entfernen und den Raum gut lüften.

 Warnung! Kühlkreislauf nicht beschädigen. Austretendes Kältemittel kann zu

Augenverletzungen führen oder sich entzünden.

 Warnung! Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus nicht mit

Einbaumöbeln verschließen. Es muss eine ausreichende Luftzirkulation gewährleistet sein.

 Warnung! Zum Abtauen keine mechanischen Einrichtungen oder sonstigen künstlichen Mittel,

z.B. Heizgeräte o.ä. verwenden, als die in dieser Anleitung beschriebenen.

 Warnung! Keine elektrischen Geräte (z.B. Eisbereiter usw.) innerhalb des

Lebensmittellagerraumes betreiben, die nicht in der Anleitung beschrieben sind.

 Vor dem Anschließen des Gerätes ist zu überprüfen, dass das Gerät und die

Netzanschlussleitung keine Transportschäden aufweisen. Im Falle einer Beschädigung darf das

Gerät nicht in Betrieb genommen werden.

 Überprüfen Sie die Anschlussleitung regelmäßig auf Beschädigungen. Im Falle einer

Beschädigung darf das Gerät nicht weiter benutzt werden.

 Keine Elektrogeräte auf der Abstellfläche betreiben, um Brandgefahren zu vermeiden. Stellen Sie

auch keine Flüssigkeitsbehälter auf das Gerät, damit eventuell auslaufende Flüssigkeiten die

elektrische Isolierung nicht beeinträchtigen.

 Das Gerät dient ausschließlich zur Aufbewahrung von Lebensmitteln.

 Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.

 In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehälter mit

brennbarem Treibgas, lagern.

 Keine überlagerten Lebensmittel verzehren. Sie können zu einer Lebensmittelvergiftung führen.

 Ablagen, Fächer, Tür usw. nicht als Trittfläche oder zum Aufstützen missbrauchen.

 Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.

 Netzstecker ziehen,

- bei Störungen während des Betriebes,

- vor dem Abtauen des Gerätes

- vor jeder Reinigung

- bei Arbeiten am Gerät

 Den Netzstecker nicht an der Anschlussleitung aus der Steckdose ziehen; fassen Sie den

 Sind Reparaturen oder Eingriffe am Gerät erforderlich, müssen diese von einem autorisierten

Kundendienst durchgeführt werden, um Sicherheitsbestimmungen zu beachten und

Gefährdungen zu vermeiden. Dies gilt auch für den Austausch der Anschlussleitung.

 Technische Änderungen behalten wir uns vor.

 Ist das Gerät für längere Zeit außer Betrieb, sollte die Tür geöffnet bleiben.

 Bei Verkauf, bei Übergabe oder Abgabe zur Wiederverwertung ist auf das Treibmittel Zyklopentan in

der Isolation sowie das Kältemittel R600a hinzuweisen.

2. Glasabstellplatten

5. verstellbare Schraubfüße

6. Flaschen- und Ablagefächer

 Entfernen Sie sämtliches Verpackungsmaterial inkl. der Klebebänder aus dem Gerät.

 Vor dem Anschließen des Gerätes ist zu überprüfen, ob das Gerät und die Netzanschlussleitung

keine Transportschäden aufweisen.

 Gerät wie unter Reinigung und Abtauen beschrieben reinigen.

 Warten Sie zwei Stunden nach der Aufstellung, bevor Sie den Netzstecker in eine Steckdose

stecken, um eine ordnungsgemäße Funktion zu gewährleisten.

 Beim ersten Einschalten des Gerätes werden Sie möglicherweise einen leichten „Neugeruch“

bemerken. Dieser Geruch verschwindet, sobald das Gerät zu kühlen beginnt.

 Für die Aufstellung des Gerätes sollte ein trockener und gut gelüfteter Raum ausgesucht werden.

 Das Gerät kann bei einer Luftfeuchtigkeit von max. 70 % betrieben werden.

 Die Umgebungstemperatur bei der das Gerät betrieben werden kann, entnehmen Sie bitte dem

 Das Gerät nicht im Freien aufstellen.

 Achten Sie darauf, dass Sie jederzeit den Netzstecker abziehen können.

 Es ist vor direkter Sonneneinstrahlung zu schützen und sollte nicht in der Nähe von

Wärmequellen (Ofen, Radiator usw.) aufgestellt werden. Wenn sich dieses jedoch nicht

vermeiden lässt, muss eine Isolierung zwischen Wärmequelle und Gerät verwendet werden.

 Das Gerät darf nicht in einen Schrank eingebaut werden. Die Montage des Gerätes direkt unter

einer Platte oder einem Schrank ist nicht erlaubt.

 Vor dem Gerät muss soviel Platz sein, dass die Tür um 160° geöffnet werden kann.

 Unebenheiten des Bodens können durch die beiden vorderen höhenverstellbaren Füße

ausgeglichen werden, damit eine sichere Standfestigkeit gegeben ist.

Achten Sie darauf, dass um das Gerät herum genügend Raum ist, um eine ungehinderte

Luftzirkulation zu gewährleisten. (Hinten und Seiten 5 cm, Oben 10 cm)

Bei Bedarf kann die Tür von Rechts- auf Linksanschlag geändert werden.

Warnung! Vor dem Durchführen von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose

1. Entfernen Sie die zwei Schraubabdeckungen (11) und die Schrauben (10).

52. Entfernen Sie den Deckel (9)

3. Entfernen Sie die drei Schrauben (6), mit der

die obere Scharnierplatte (5) auf der rechten

Seite befestigt ist.

4. Heben Sie die Tür vorsichtig an und platzieren

Sie diese auf einer gepolsterten Fläche, um

Kratzer zu vermeiden.

5. Entfernen Sie die Eckkappe (7) und drücken

Sie diese fest in die Nut auf der rechten Seite.

6. Entfernen Sie den Scharnierbolzen aus der

Scharnierplatte (5) und drehen Sie ihn von

der anderen Seite wieder ein.

7. Entfernen Sie die beiden Schrauben, welche

sich auf der linken Seite in der oberen

Scharnierplattenaufnahme befinden und schrauben Sie sie auf der rechten Seite wieder ein.

8. Entfernen Sie die drei Schrauben (1), welche die untere Scharnierplatte (2) auf der rechten Seite

9. Entfernen Sie den Scharnierbolzen aus der unteren Scharnierplatte und drehen Sie ihn in das

daneben befindliche Loch wieder ein.

10. Entfernen Sie den Schraubfuß auf der linken Seite (4) und befestigen Sie diesen auf der rechten

11. Befestigen Sie die untere Scharnierplatte (2). (Ziehen Sie die Schrauben noch nicht fest.)

12. Setzen Sie die Tür in die neue Position. Achten Sie darauf, dass der Bolzen in die Buchse (Loch)

im Türrahmenunterteil eintaucht.

13. Befestigen Sie die obere Scharnierplatte (5), die Sie vorher in Schritt 3 entfernt haben, auf der

linken Seite. Achten Sie darauf, dass der Bolzen in die Buchse (Loch) im Türrahmenoberteil

eintaucht. (Ziehen Sie die Schrauben noch nicht fest).

14. Richten Sie die Tür im geschlossenen Zustand aus und ziehen Sie die Schrauben der oberen und

unteren Scharnierplatte fest.

15. Legen Sie den Deckel (9) wieder auf.

16. Setzen Sie die Schrauben (10) und die Schraubabdeckungen (11) wieder in den Deckel (9).

17. Das Gerät wieder an seinen Standort stellen und zwei Stunden lang nicht in Betrieb nehmen.

Dann das Gerät wieder an die Stromversorgung anschließen.

Das Gerät wird in Betrieb genommen, indem der Netzstecker in eine

Steckdose gesteckt wird. Eine komplette Ausschaltung erfolgt nur durch

Ziehen des Netzsteckers.

Die Temperatur im Geräteinnenraum wird mit dem Temperaturreglerknopf

eingestellt. Wird der Reglerknopf im Uhrzeigersinn gedreht, sinkt die Temperatur im Innenraum,

umgekehrt steigt sie.

– Stellen Sie den Temperaturregler zu Beginn auf die höchste Stufe.

– Nach 30 Minuten drehen Sie den Temperaturregler zurück auf eine mittlere Stufe. Die mittleren

Stufen sind eine optimale Einstellung für die Nutzung zu Hause.

Nach einem Stromausfall oder wenn das Gerät vom Stromnetz getrennt wurde, kann es 3 bis 5

Minuten dauern bis sich das Gerät wieder einschaltet.

Anmerkung: Der Temperaturregler schaltet in der Position „0“ nur den Kompressor ab.

Wenn Sie die Glühlampe wechseln wollen:

– Netzstecker aus der Steckdose ziehen.

– Schraube an der Lampenabdeckung abschrauben und Lampenabdeckung nach hinten abnehmen.

– Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W).

– Setzen Sie die Lampenabdeckung ein und schrauben Sie diese wieder fest.

– Netzstecker in eine Steckdose stecken. Nach 3 – 5 Minuten schaltet das Gerät wieder ein.

Lagerung von Lebensmitteln

– Die Temperatur im Gerät hängt von der Umgebungstemperatur, von der Stellung des

Temperaturreglers und von der Menge der Lebensmittel ab.

– Im Kühlraum entstehen unterschiedliche Kältezonen. Die wärmste Zone befindet sich an der Tür

oben im Kühlraum. Die kälteste Zone befindet sich an der Rückwand unten im Kühlraum.

– Deshalb die Lebensmittel wie folgt einordnen:

– Auf den Ablagen im Kühlfach (von oben nach unten): Backwaren, fertige Speisen,

Molkereiprodukte, Fleisch, Fisch und Wurst.

– Im Gemüsefach: Gemüse, Salat und Obst.

– In der Tür (von oben nach unten): Butter, Käse Eier, Tuben, kleine Flaschen, große Flaschen,

Milch und Safttüten.

– Stellen Sie den Temperaturreglerknopf zuerst in die Stellung 4, bei zu starker Kühlung in den

Bereich 1-3 und bei zu schwacher Kühlung in den Bereich 5-7.

Wenn sich Reif auf der Hinterwand bildet, kann dies zur Ursache haben, dass die Tür offen

oder zu lange geöffnet war, sich warme Speisen im Gerät befanden oder der

Temperaturregler zu hoch eingestellt war.

– Flüssige Nahrungsmittel und Nahrungsmittel, die einen starken Geruch haben oder leicht diesen

Geruch aufsaugen (Käse, Fisch, Butter u.a.), voneinander isoliert oder in einem geschlossenen

Behälter aufbewahren.

– Warme Lebensmittel müssen vor Einlagerung in das Gerät auf Raumtemperatur abgekühlt

– Achten Sie darauf, dass die Tür richtig geschlossen ist und nicht durch Kühlgut blockiert wird.

Reinigung und Abtauen

Der Verdampfer des Gerätes ist in der Rückwand eingeschäumt, daher können die hinteren Wände

im Kühlteil mit Reif bedeckt sein. In den Zeiten, in denen der Kompressor nicht arbeitet, kann Reif

abtauen. Das entstehende Wasser wird durch ein Schlauchsystem auf die Wanne am Kompressor

geführt, wo es durch die entstehende Wärme verdampft. Das Gerät muss nicht abgetaut, sondern nur

Achten Sie darauf, dass die Ablaufrinne und die Ablauföffnung nicht verstopft sind, damit das

entstehende Wasser im Kühlteil immer ungehindert abfließen kann.

– Grundsätzlich vor dem Reinigen Netzstecker ziehen.

7– Gießen Sie kein Wasser in das Gerät.

– Zur regelmäßigen Pflege eignet sich lauwarmes Wasser mit einem Zusatz von Spülmittel. Um

einen unangenehmen Geruch im Kühlraum zu vermeiden, sollte dieser ungefähr einmal im

Monat gereinigt werden.

– Das Zubehör separat im Spülwasser reinigen. Nicht in der Spülmaschine reinigen.

– Keine scharfen, scheuernden, alkoholhaltigen oder aggressiven Reinigungsmittel verwenden.

– Nach der Reinigung mit klarem Wasser nachwischen und sorgfältig trocknen. Anschließend den

Netzstecker mit trockenen Händen wieder in eine Steckdose stecken.

– Um Energie zu sparen und die Produktivität zu erhalten, sollten der Kondensator (die Rückseite)

und der Kompressor mindestens zweimal jährlich mit einem Besen oder einem Staubsauger

– Das Typenschild im Geräteinnenraum bei der Reinigung nicht beschädigen oder gar entfernen.

Es entstehen typische Betriebsgeräusche, wenn das Gerät eingeschaltet ist. Das sind:

– Geräusche des elektrischen Motors vom arbeitenden Kompressor.

Bei Betriebsbeginn des Kompressors sind die Geräusche für kurze

– Geräusche in den Röhrchen bei der Zirkulation des Kältemittels.

Nachfolgend eine Tabelle mit möglichen Störungen und Beseitigungsmethoden. Prüfen Sie, ob

durch die Beseitigungsmethoden die Störungen behoben werden können. Falls dies nicht der Fall ist,

muss das Gerät vom Netz getrennt und der Kundendienst benachrichtigt werden.

Störung Mögliche Ursache und Beseitigung

Das Gerät läuft nicht.

– Die Hauptsicherung ist ausgefallen.

– Das Thermostat steht auf Position „0“.

– Die Sicherung der Steckdose ist nicht in Ordnung. Prüfen Sie

dies, indem Sie ein anderes Gerät an derselben Steckdose

Die Geräusche sind zu laut

Betriebsgeräusche sich

– Steht das Gerät fest auf dem Boden?

– Werden nebenstehende Möbel oder Gegenstände von dem

laufenden Kühlaggregat in Vibration gesetzt?

– Vibrieren auf der Geräteoberfläche aufgestellte Gegenstände?

Im Gerät sammelt sich

Das Abführsystem des Schmelzwassers ist verstopft. Die Ablaufrinne

Transport des Gerätes

Das Gerät in der Vertikalarbeitsstellung transportieren.

Das Gerät um nicht mehr als 45° neigen. Warten Sie zwei Stunden nach dem Transport, bevor Sie

den Netzstecker in eine Steckdose stecken, um eine ordnungsgemäße Funktion zu gewährleisten.

Während des Transportes das Gerät zuverlässig befestigen, um Stöße und Verschiebungen zu

Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Ziehen Sie den Netzstecker

aus der Steckdose und trennen Sie die Anschlussleitung vom Gerät. Die Entsorgung muss

gemäß den örtlichen Bestimmungen der Abfallbeseitigung erfolgen. Das Kältemittel und das

Treibmittel in der Isolation muss fachgerecht entsorgt werden. Beachten Sie, dass die Rohre des

Kühlkreislaufes bis zur fachgerechten Entsorgung nicht beschädigt werden dürfen.

Severin gewährt Ihnen eine Herstellergarantie von zwei Jahren ab Kaufdatum. In diesem Zeitraum

beseitigen wir kostenlos alle Mängel, die nachweislich auf Material- oder Fertigungsfehlern beruhen

und die Funktion wesentlich beeinträchtigen. Weitere Ansprüche sind ausgeschlossen. Von der

Garantie ausgenommen sind: Schäden, die auf Nichtbeachtung der Gebrauchsanweisung,

unsachgemäße Behandlung oder normalen Verschleiß zurückzuführen sind, ebenso leicht

zerbrechliche Teile wie z. B. Glas, Kunststoff oder Glühlampen. Die Garantie erlischt bei Eingriff

nicht von uns autorisierter Stellen. Die gesetzlichen Gewährleistungsrechte gegenüber dem

Verkäufer und eventuelle Verkäufergarantien bleiben unberührt.

Angaben für Kundendienst

Sollte eine Reparatur erforderlich werden, wenden Sie sich mit Fehlererklärung direkt an die Service-

Hotline. Notieren Sie sich vorher die Art.-Nr. KS ... vom Typenschild des Gerätes (siehe Abb.), da

diese für die optimale Abwicklung benötigt wird.

9Hergestellt für: Vertrieb durch:

Deutschland Österreich

SEVERIN Elektrogeräte GmbH Röhre 27

Vertriebsgesellschaft m.b.H.

werktags von 8 bis 19 Uhr,

samstags von 9 bis 12 Uhr

werktags von 8 bis 19 Uhr,

samstags von 9 bis 12 Uhr

Ersatzteilbestellungen auch direkt unter

Tel.: 02104 / 987 440

Fax: 02104 / 987 984

Bitte wenden Sie sich bei Funktionsstörungen ausschließlich an die Service-Hotline!

Art.-Nr. KS 9835 KS 9825

Energieeffizienzklasse A+ A++

Energieverbrauch in kWh/Jahr 120 92

Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Gerätes ab

Nutzinhalt Kühlteil in Liter 130 130

- Gefrierteil in Liter

Frostfrei : Kühlteil / Gefrierteil Ja/-- Ja/--

Lagerzeit bei Störung in Stunden -- --

Gefriervermögen in kg/24h -- --

Klimaklasse N N,ST,T Umgebungstemperatur in °C 16-32°C 16-43°C Geräuschemission 43 dB(a) 43 dB(a)

Abmessungen H x B x T in mm 845 x 545 x 570 845 x 545 x 570

Elektrische Daten siehe Typenschild
