BEDIENUNGSANLEITUNG LC37AD5EGY SHARP

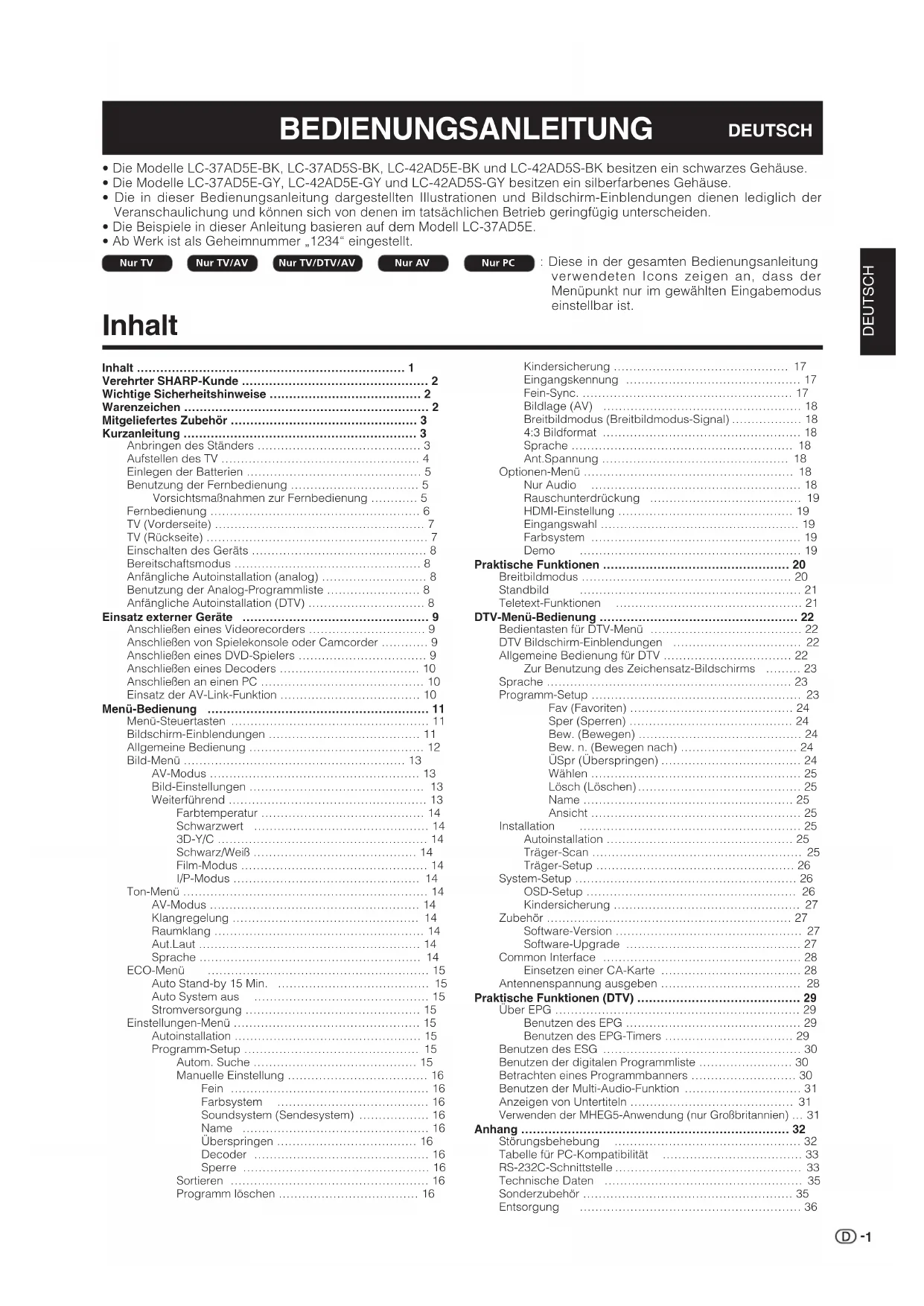

OPERATION MANUAL BEDIENUNGSANLEITUNG

• Die Modelle LC-37AD5E-BK, LC-37AD5S-BK, LC-42AD5E-BK und LC-42AD5S-BK besitzen ein schwarzes Gehäuse.

• Die Modelle LC-37AD5E-GY, LC-42AD5E-GY und LC-42AD5S-GY besitzen ein silberfarbenes Gehäuse.

• Die in dieser Bedienungsanleitung dargestellten Illustrationen und Bildschirm-Einblendungen dienen lediglich der Veranschaulichung und können sich von denen im tatsächlichen Betrieb geringfügig unterscheiden.

• Die Beispiele in dieser Anleitung basieren auf dem Modell LC-37AD5E.

• Ab Werk ist als Geheimnummer „1234“ eingestellt. DEUTSCH Inhalt …………………………………………………………… 1Verehrter SHARP-Kunde ………………………………………… 2Wichtige Sicherheitshinweise ………………………………… 2Warenzeichen ……………………………………………………… 2Mitgeliefertes Zubehör ………………………………………… 3Kurzanleitung …………………………………………………… 3Anbringen des Ständers …………………………………… 3Aufstellen des TV …………………………………………… 4Einlegen der Batterien ……………………………………… 5Benutzung der Fernbedienung …………………………… 5 Vorsichtsmaßnahmen zur Fernbedienung ………… 5Fernbedienung ……………………………………………… 6TV (Vorderseite) ……………………………………………… 7TV (Rückseite) ………………………………………………… 7Einschalten des Geräts ……………………………………… 8Bereitschaftsmodus ………………………………………… 8Anfängliche Autoinstallation (analog) ……………………… 8Benutzung der Analog-Programmliste …………………… 8Anfängliche Autoinstallation (DTV) ………………………… 8Einsatz externer Geräte ………………………………………… 9Anschließen eines Videorecorders ………………………… 9Anschließen von Spielekonsole oder Camcorder ………… 9Anschließen eines DVD-Spielers …………………………… 9Anschließen eines Decoders ……………………………… 10Anschließen an einen PC …………………………………… 10Einsatz der AV-Link-Funktion ……………………………… 10Menü-Bedienung ………………………………………………… 11Menü-Steuertasten …………………………………………… 11Bildschirm-Einblendungen ………………………………… 11Allgemeine Bedienung ……………………………………… 12Bild-Menü ………………………………………………… 13AV-Modus ……………………………………………… 13Bild-Einstellungen ……………………………………… 13Weiterführend …………………………………………… 13Farbtemperatur …………………………………… 14Schwarzwert ……………………………………… 143D-Y/C ……………………………………………… 14Schwarz/Weiß …………………………………… 14Film-Modus ………………………………………… 14I/P-Modus ………………………………………… 14Ton-Menü ……………………………………………………… 14AV-Modus ……………………………………………… 14Klangregelung ………………………………………… 14Raumklang ……………………………………………… 14Aut.Laut ………………………………………………… 14Sprache ………………………………………………… 14ECO-Menü ………………………………………………… 15Auto Stand-by 15 Min. ………………………………… 15Auto System aus ……………………………………… 15Stromversorgung ……………………………………… 15Einstellungen-Menü ………………………………………… 15Autoinstallation ………………………………………… 15Programm-Setup ……………………………………… 15Autom. Suche …………………………………… 15Manuelle Einstellung ……………………………… 16Fein …………………………………………… 16Farbsystem ………………………………… 16Soundsystem (Sendesystem) ……………… 16Name ………………………………………… 16Überspringen ……………………………… 16Decoder ……………………………………… 16Sperre ………………………………………… 16Sortieren …………………………………………… 16Programm löschen ……………………………… 16 Inhalt Kindersicherung ……………………………………… 17Eingangskennung ……………………………………… 17Fein-Sync. ……………………………………………… 17Bildlage (AV) …………………………………………… 18Breitbildmodus (Breitbildmodus-Signal) ……………… 184:3 Bildformat …………………………………………… 18Sprache ………………………………………………… 18Ant.Spannung ………………………………………… 18Optionen-Menü ……………………………………………… 18Nur Audio ……………………………………………… 18Rauschunterdrückung ………………………………… 19HDMI-Einstellung ……………………………………… 19Eingangswahl …………………………………………… 19Farbsystem ……………………………………………… 19Demo ………………………………………………… 19Praktische Funktionen ………………………………………… 20Breitbildmodus ……………………………………………… 20Standbild ………………………………………………… 21Teletext-Funktionen ………………………………………… 21DTV-Menü-Bedienung …………………………………………… 22Bedientasten für DTV-Menü ………………………………… 22DTV Bildschirm-Einblendungen …………………………… 22Allgemeine Bedienung für DTV …………………………… 22Zur Benutzung des Zeichensatz-Bildschirms ……… 23Sprache ……………………………………………………… 23Programm-Setup ……………………………………………… 23Fav (Favoriten) …………………………………… 24Sper (Sperren) …………………………………… 24Bew. (Bewegen) …………………………………… 24Bew. n. (Bewegen nach) ………………………… 24ÜSpr (Überspringen) ……………………………… 24Wählen ……………………………………………… 25Lösch (Löschen)…………………………………… 25Name ……………………………………………… 25Ansicht ……………………………………………… 25Installation ………………………………………………… 25Autoinstallation ………………………………………… 25Träger-Scan ……………………………………………… 25Träger-Setup …………………………………………… 26System-Setup ………………………………………………… 26OSD-Setup ……………………………………………… 26Kindersicherung ………………………………………… 27Zubehör ……………………………………………………… 27Software-Version ………………………………………… 27Software-Upgrade ……………………………………… 27Common Interface …………………………………………… 28Einsetzen einer CA-Karte ……………………………… 28Antennenspannung ausgeben ……………………………… 28Praktische Funktionen (DTV) …………………………………… 29Über EPG ……………………………………………………… 29Benutzen des EPG ……………………………………… 29Benutzen des EPG-Timers …………………………… 29Benutzen des ESG …………………………………………… 30Benutzen der digitalen Programmliste …………………… 30Betrachten eines Programmbanners ……………………… 30Benutzen der Multi-Audio-Funktion ………………………… 31Anzeigen von Untertiteln …………………………………… 31Verwenden der MHEG5-Anwendung (nur Großbritannien) … Anhang …………………………………………………………… 32Störungsbehebung ………………………………………… 32Tabelle für PC-Kompatibilität ……………………………… 33RS-232C-Schnittstelle ………………………………………… 33Technische Daten …………………………………………… 35Sonderzubehör ……………………………………………… 35Entsorgung ………………………………………………… 36 Nur TV Nur TV/AV Nur PCNur AV : Diese in der gesamten Bedienungsanleitung verwendeten Icons zeigen an, dass der Menüpunkt nur im gewählten Eingabemodus einstellbar ist. Nur TV/DTV/AV LC-AD5E_DE_a 07.5.30, 6:22 AM12 Herzlichen Dank für den Kauf dieses LCD-Farbfernsehgeräts von SHARP. Im Interesse sicherer und langfristig störungsfreier Benutzung dieses Geräts lesen Sie bitte vor der Inbetriebnahme den Abschnitt „Wichtige Sicherheitshinweise“ vollständig durch. Verehrter SHARP-Kunde

• Reinigung—Das Netzkabel vor der Reinigung des Geräts von der Steckdose abtrennen. Reinigen Sie das Gerät mit einem angefeuchteten Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays.

• Wasser und Feuchtigkeit—Benutzen Sie das Gerät nicht in der Nähe von Wasser, wie z.B. neben einer Badewanne, Spüle oder Waschwanne, an einem Swimmingpool oder in einem feuchten Keller.

• Keine Vasen oder andere mit Wasser gefüllten Behälter auf dem Gerät abstellen. Bei Eindringen von Wasser in das Gerät besteht Brand- und Stromschlaggefahr.

• Sicherer Stand—Stellen Sie das Produkt nicht auf instabilen Wagen, Ständern, Stativen oder Tischen usw. auf. Dadurch kann das Gerät herunterfallen und schwere Verletzungen verursachen und/oder beschädigt werden. Nur vom Hersteller empfohlene oder mitgelieferte Wagen, Ständer, Stative, Halterungen oder Tische verwenden. Bei Wandmontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwenden Sie ausschließlich vom Hersteller empfohlene Befestigungsteile.

• Beim Transportieren auf einem Wagen ist die Wagen-Geräte-Kombination vorsichtig zu bewegen. Bei plötzlichem Halten, übermäßiger Kraftanwendung und auf unebenem Boden kann das Produkt vom Wagen kippen.

• Belüftung—Das Gehäuse weist Belüftungsöffnungen wie Schlitze usw. auf, die nicht blockiert werden dürfen. Ungenügende Belüftung kann zu einem Wärmestau und/oder einer Verkürzung der Produktlebensdauer führen. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen Unterlagen auf, die die Belüftungsöffnungen blockieren könnten. Das Gerät ist nicht für Einbau bestimmt. Es darf daher nicht an beengten Plätzen wie in Bücherschränken oder Regalen aufgestellt werden, solange keine ausreichende Belüftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist.

• Das LCD-Panel dieses Geräts ist aus Glas hergestellt, das zerbrechen kann, wenn die Panel-Einheit fallen gelassen oder Druck darauf ausgeübt wird. Seien Sie vorsichtig, damit Sie nicht durch gebrochene Glasstücke verletzt werden, falls das LCD-Panel bricht.

• Wärmequellen—Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (einschließlich Verstärker) auf, die Hitze abstrahlen.

• Wegen Brandgefahr auf keinen Fall Kerzen oder andere Objekte mit offener Flamme auf oder neben dem Gerät abstellen.

• Nicht das Fernsehgerät oder andere schwere Gegenstände auf dem Netzkabel abstellen, da anderenfalls Brand- und Stromschlaggefahr besteht.

• Nicht über längere Zeit ein Standbild anzeigen, da dadurch ein Nachbild zurückbleiben könnte.

• Wenn der Netzstecker angeschlossen ist, wird stets auch Strom verbraucht. Das LCD-Panel ist ein Hochtechnologie-Produkt, das eine hohe Bildqualität bietet. Wegen der hohen Pixelzahl können sporadisch einige nicht aktive Pixel als feste blaue, grüne oder rote Punkte auf dem Bildschirm erscheinen. Dies liegt innerhalb der Produktspezifikationen und stellt keine Störung dar. Vorsichtsmaßnahmen beim Transport des TV Beim Bewegen des TVs sollte dieser stets von zwei Personen mit beiden Händen getragen werden, wobei darauf zu achten ist, dass kein Druck auf das Display ausgeübt wird. Wichtige Sicherheitshinweise Warenzeichen

• „HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.“

• Das „HD ready“ Logo ist ein Warenzeichen von EICTA.

• Das DVB-Logo ist eine eingetragene Handelsmarke des Projekts Digital Video Broadcasting - DVB. LC-AD5E_DE_a 07.4.23, 10:38 AM23 Mitgeliefertes Zubehör Kurzanleitung Fernbedienung (g1) Netzkabel Seiten 5 und 6 3-poliges UK-Netzkabel nur bei den Modellen LC-37AD5E-BK und LC-42AD5E-BK. Seite 4

• Mignonzelle (AA) (g2) ...... Seite 5 Seite 4 Kabelbinder (g1) Seite 4 3 RCA auf 15-pin D-sub- Adapter (g1) Seite 9

• Bedienungsanleitung (diese Anleitung) Ständereinheit (g1) Seite 3 Anbringen des Ständers (Für Europa außer UK und Irland) (Für UK und Irland) Kabelklemme (Kleing1, Großg1) Vor dem Anbringen (oder Abnehmen) des Ständers bitte das Netzkabel vom Netzeingang trennen. 1 Vergewissern Sie sich, dass die mit dem TV gelieferten 8 Schrauben vorhanden sind. Kurze Schrauben (m4) (in Schritt 2 verwendet) Lange Schrauben (m4) (in Schritt 3 verwendet) 2 Die beiden Teile der Ständereinheit mit den 4 kurzen Schrauben wie gezeigt aneinander befestigen. 3 1 Den Ständer in die Öffnung am Boden des TV einsetzen. 2 Die 4 langen Schrauben wie gezeigt in die Bohrungen auf der Rückseite des TV einsetzen und festziehen. HINWEIS

• Zum Abnehmen des Ständers die obigen Schritte sinngemäß umgekehrt in umgekehrter Reihenfolge ausführen. Vor den Arbeiten bitte eine Decke oder Ähnliches auf der vorgesehene Ablagefläche für den TV ausbreiten und sicherstellen, dass diese vollständig flach ist. So schützen Sie den TV vor einer etwaigen Beschädigung. LC-AD5E_DE_a 07.5.30, 6:22 AM34 Aufstellen des TV Anbringen des TV an einer Wand

• Als Wandhalterung dieses TV-Geräts sollte ausschließlich die von SHARP verfügbare Wandhalterung verwendet werden. (Siehe Seite 35.) Bei Verwendung anderer Wandhalterungen kann die Installation instabil sein, wodurch die Gefahr einer eventuell ernsten Verletzung besteht.

• Stellen Sie bei Verwendung der Wandhalterung AN-37AG2 (SHARP) den Winkel des TVs auf 0° oder 5° ein. Stellen Sie den Winkel nicht größer als 10° ein.

• Die Installierung des LCD-Farbdisplays erfordert besondere Kenntnisse und sollte nur durch qualifiziertes Kundendienstpersonal ausgeführt werden. Führen Sie diesen Vorgang niemals selbst aus. SHARP übernimmt keine Verantwortung für das falsche Anbringen oder für Unfälle oder Verletzungen, die als Folgen des falschen Anbringens entstehen.

• Zur Verwendung der optionalen Halterung für Wandbefestigung wenden Sie sich bitte an einen qualifizierten Service- Techniker. Kurzanleitung Bündeln der Kabel Standardmäßiger DIN45325-Stecker (IEC 169-2) 75 Ohm Koaxialkabel Ferritkern Der Ferritkern sollte permanent am Netzkabel angebracht und an diesem belassen werden. Antenne Schließen Sie das Antennenkabel von Ihrem Antennen-/ Kabelanschluss bzw. der Raum- oder Dachantenne an den Antenneneingang auf der Rückseite des TV an, um digitale/terrestrische Sender zu empfangen. Bei günstigen Empfangsverhältnissen kann auch eine Zimmerantenne verwendet werden. Passive und aktive Raumantennen sind im Fachhandel erhältlich. Im Falle einer aktiven Antenne wird diese über die Antenneneingangsbuchse mit Spannung versorgt. Die Versorgungsspannung (5 V) muss unter „Ant.Spannung“ entsprechend eingestellt werden. (Siehe Seite 18.) Bevor Sie Anschlüsse vornehmen, drücken Sie bitte die oberen Haken an und nehmen Sie die Abdeckungen zu sich hin ab. Netzkabel Stellen Sie den TV nahe an einer Netzsteckdose auf und sorgen Sie dafür, dass der Netzstecker gut zugänglich ist. Ferritkern (Für Europa außer UK und Irland) (Für UK und Irland) Sichern Sie das Netzkabel mit einer Klemme (klein). Kabelbinder Kabelklemme (klein) Bündeln Sie die Kabel mit der Klemme (groß). Kabelklemme (groß) LC-AD5E_DE_a 07.4.23, 10:38 AM45 30°30° Kurzanleitung 1 Halten Sie die Batteriefach-Abdeckung am Vorsprung und ziehen Sie die Abdeckung in Pfeilrichtung. 2 Die beiden mitgelieferten Mignonzellen (AA) einlegen.
• Legen Sie die Batterien so ein, dass die Pole aufdie entsprechenden Markierungen (e) und (f) imBatteriefach ausgerichtet sind. 3 Setzen Sie die Batteriefach-Abdeckung mit dem kleineren Vorsprung in die Öffnung (1) ein und drücken Sie die Abdeckung an, bis diese einrastet (2). Einlegen der Batterien Vor der ersten Inbetriebnahme des TV bitte zwei Mignonzellen (AA) (mitgeliefert) einlegen. Wenn die Batterien erschöpft sind und die Fernbedienung nicht mehr funktioniert, sind sie durch neue Mignonzellen (AA) zu ersetzen. VORSICHT Die falsche Verwendung von Batterien kann zum Austreten von Batterieflüssigkeit oder zu Explosion führen. Stellen Siesicher, dass die folgenden Anweisungen befolgt werden.
• Verwenden Sie unterschiedliche Batterietypen nicht zusammen. Unterschiedliche Typen weisen unterschiedliche Eigenschaften auf.• Verwenden Sie alte und neue Batterien nicht gemeinsam. Dies kann die Lebensdauer der neuen Batterie verkürzen undevtl. ein Auslaufen der alten Batterie zur Folge haben.
• Entnehmen Sie die Batterien, wenn diese verbraucht sind. Anderenfalls könnte Batteriesäure austreten, die Hautreizungen verursachen kann. Etwaige ausgetretene Batteriesäure sorgsam mit einem Tuch entfernen.• Bei den Batterien, die dem Produkt beiliegen, kann die Lebensdauer lagerungsbedingt verkürzt sein.• Wenn die Fernbedienung längere Zeit nicht benutzt wird, entnehmen Sie bitte deren Batterien.Fernbedienungssensor 5 m Benutzung der Fernbedienung Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor zu richten. Bei Hindernissen im Signalweg zwischen Fernbedienung und Sensor ist einwandfreies Ansprechen nicht gewährleistet. Vorsichtsmaßnahmen zur Fernbedienung

• Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung keinen Flüssigkeiten aus und verwahren Sie sie nicht an Orten mit hoher Feuchtigkeit.

• Setzen Sie die Fernbedienung keiner direkten Sonnenbestrahlung aus. Durch die Hitze könnte sich das Gehäuse verformen.

• Die Fernbedienung kann nicht richtig funktionieren, wenn der Fernbedienungssensor des TV direkt von Sonnenlicht oder Beleuchtungsgeräten angestrahlt wird. Ändern Sie in diesem Fall den Winkel der Beleuchtung oder des TV oder verwenden Sie die Fernbedienung näher am Fernbedienungssensor.

LC-AD5E_DE_a 07.4.23, 10:38 AM56 Fernbedienung Kurzanleitung HINWEIS

• Wenn kein Eingangssignal anliegt, wird als Tonmodus „MONO“ angezeigt. Wählbare Punkte

1 B (Bereitschaft/Ein) Schaltet auf Bereitschaft oder den Strom ein. (Siehe Seite 8.) 2 AV MODE Wählt eine Video-Einstellung. (Siehe Seite 13.) 30–9 Zum Wählen des Kanals im TV- und DTV-Modus. Wählt im Teletext-Modus die Seite. 4 A (Rückgriff) Zum Zurückschalten auf das vorherige Bild im normalen Betrachtungsmodus. (Nur bei Bedienung am EPG/ESG- Bildschirm wirksam.) 5 f (Breitbildmodus) Zum Wählen des Breitbildmodus. (Siehe Seite 20.) Wählt die zu vergrößernde Zone im Teletext-Modus. (Siehe Seite 21.) 6 2 (Tonmodus) Zum Wählen des Ton- Multiplexmodus. (Siehe unten.) 7 EPG DTV: Zum Anzeigen der elektronischen Programmführung (EPG) auf dem Bildschirm. 8 ESG DTV: Zum Anzeigen der vereinfachten elektronischen Programmführung (ESG) auf dem Bildschirm. (Siehe Seite 30.) 9 m (Teletext) Wählt den TELETEXT-Modus (TV- Vollbild, DTV/DATA-Bild, TEXT-Vollbild, TV/TEXT-Bild). (Siehe Seiten 21 und 31.) DTV: DTV Daten-Sendung und TELETEXT wählen. 10 a/b/c/d (Steuertasten) Zum Wählen des gewünschten Punkts im Einstellmenü. 11 END Zum Schließen des Menüs. 12 k (Zum Anzeigen von verstecktem Teletext) (Siehe Seite 21.) 13 3 (Einfrieren/Halten) (Siehe Seite 21.) 14 SURROUND Surround-Effekte ein- und ausschalten. (Siehe Seite 14.) 15 RADIO DTV: Zum Umschalten zwischen dem RADIO- und DTV-Modus. 16 e (Stumm) Schaltet den Ton stumm. 17 DTV Zum Umschalten zwischen dem DTV- Modus und der Betrachtung anderer Eingangsquellen. (Diese Taste ist ohne Funktion, wenn unmittelbar vor dem Ausschalten des TV ein DTV-Programm betrachtet wurde, In solchen Fällen bitte zunächst mit Taste b eine andere Eingangsquelle außer DTV wählen.) 18 i (k/l) (Lautstärke) i (k) Erhöht die Lautstärke. i (l) Vermindert die Lautstärke. 19 P (r/s) TV/DTV: Kanal wählen. Extern: Schaltet auf den TV- oder DTV- Eingangsmodus. Teletext: Zur nächsten/vorherigen Seite gehen. 20 b (EING-QUELLE) Wählt eine Eingangsquelle. (TV, DTV, EXT1, EXT2, EXT3, EXT4, EXT5, EXT6) (Siehe Seite 9.) 21 SLEEP Schaltet den Ausschalttimer ein (in 30- Min.-Schritten bis max. 150 Min.) und aus. 22 p (Display-Informationen) (Siehe Seiten 21, 29 und 30.) 23 DTV MENU DTV: Zeigt das DTV-Menü an. 24 MENU Zeigt das MENÜ an. (Siehe Seite 11.) 25 OK Zum Ausführen eines Befehls im Menübildschirm. Zum Anzeigen der Programmliste. (Außer externer Eingang) 26 RETURN Zum Zurückkehren zum vorherigen Menü. 27 1 (Unterseite) (Siehe Seite 21.) 28 [ (Untertitel für Teletext) TV/Extern: Schaltet die Untertitel ein und aus. (Siehe Seite 21.) DTV: Zeigt das Untertitel-Wählmenü an. (Siehe Seite 31.) 29 Farben (Rot/Grün/Gelb/Blau) TELETEXT: Zum Wählen eine Seite. (Siehe Seite 21.) DTV: Zum Wählen der in gleicher Farbe angezeigten Menüpunkte.

Benutzung von 2 an der Fernbedienung DTV-Modus: Zum Aufrufen des Multi-Audio-Bildschirms 2 drücken. (Siehe Seite 31.) Analog-TV-Modus: Wiederholtes Drücken von 2 schaltet den Modus wie in den nachstehenden Tabellen gezeigt weiter. Wählen bei NICAM TV-Fernsehprogrammen Wählen bei A2 TV-Fernsehprogrammen LC-AD5E_DE_a 07.4.23, 10:38 AM67 TV (Vorderseite) Kurzanleitung TV (Rückseite) HINWEIS

• „Ein (5V)“ unter „Ant.Spannung“ nur wählen, wenn Sie eine aktive terrestrische Antenne verwenden. (Siehe Seite 18.) Antenneneingangsbuchse (DVB-T 5V=/80 mA) Fernbedienungssensor B (Bereitschaft/Ein)-Anzeige a (Netzschalter) b (Eingangswahltaste) i (l/k) (Lautstärkeregeltasten) P (s/r) (Programmtasten [Kanal]) EXT 1 (RGB)-Buchse EXT 3-Buchsen Kopfhörerbuchse EXT 2 (RGB)-Buchse EXT 5 (HDMI/AUDIO)-Buchsen Netzeingang (AC INPUT) RS-232C-Buchse EXT 4-Buchsen OUTPUT (Audio)-Buchsen Common Interface-Steckplatz EXT 6 (HDMI)-Buchse LC-AD5E_DE_a 07.4.23, 10:38 AM78 Einschalten des Geräts Drücken Sie a am TV oder B an der Fernbedienung. HINWEIS

Wenn der TV längere Zeit nicht benutzt wird, stellen Sie sicher, dass der Netzstecker von der Steckdose getrennt wird.

• Ein wenig elektrischer Strom wird auch dann verbraucht, wenn a ausgeschaltet ist.

• Wenn im DTV-Eingangsmodus unmittelbar nach Ändern einer Einstellung im Menü der Strom ausgeschaltet wird, kann es vorkommen, dass die neue Einstellung oder Kanalinformation nicht gespeichert wird. Anfängliche Autoinstallation (analog) Wenn der TV nach dem Kauf zum ersten Mal eingeschaltet wird, beginnt die anfängliche Autoinstallation (analog). Sie können automatisch der Reihe nach Sprache, Land und die Kanäle einstellen. 1 Einstellen der Anzeigesprache 1 Wählen Sie mit a/b/c/d eine der auf dem Bildschirm angezeigten Sprachen. 2 Drücken Sie OK zum Eingeben der Einstellung. 2 Einstellen des Landes oder Gebiets 1 Wählen Sie mit a/b/c/d Ihr Land oder Gebiet. 2 Drücken Sie OK zum Eingeben der Einstellung.

• Gleichzeitig damit startet der automatische Programmsuchlauf. Nach dieser Einstellung startet der automatische Suchlauf in der folgenden Reihenfolge: 1 Automatische Programmsuche 2 Automatische Eingabe der Kanalnamen 3 Automatisches Sortieren 4 Abspeichern auf die Presets Das Einstellungen-Menü erlischt und Sie können das Programm von Kanal 1 betrachten. HINWEIS

Die anfängliche Autoinstallation läuft nur einmal automatisch an. Falls die anfängliche Autoinstallation nicht abgeschlossen wurde (z.B. weil nach mehreren Minuten ohne Bedienung das Bildschirmmenü erlosch oder weil das Gerät ausgeschaltet wurde), führen Sie sie bitte über Autoinstallation im Einstellungen-Menü durch. (Siehe Seite 15.)

• Die anfängliche Autoinstallation wird durch das Drücken von RETURN gestoppt. Bereitschaftsmodus Drücken Sie bei eingeschaltetem TV B an der Fernbedienung.

• Der TV schaltet auf den Bereitschaftsmodus und das Bild auf dem Bildschirm erlischt.

• Die B-Anzeige am TV wechselt von grün auf rot.

• Um die Stromversorgung des TV vollständig zu unterbrechen, den Netzstecker aus der Netzsteckdose ziehen. Ziehen Sie den Netzstecker aber nur, wenn dies ausdrücklich angewiesen wurde. Aus Rot Grün Status-Anzeige am Display Stromversorgung aus. Der TV ist auf Bereitschaftsmodus geschaltet. Der TV ist eingeschaltet. Kurzanleitung Benutzung der Analog-Programmliste Anstatt das gewünschte Programm mit den Zifferntasten 0-9 oder mit P (r/s) aufzurufen, können Sie es auch aus der Programmliste wählen. 1 Drücken Sie OK, wenn kein anderes Menü angezeigt ist. (Außer externer Eingang) 2 Mit a/b das zu empfangende Programm wählen und OK drücken. 3 Drücken Sie END zum Verlassen der Programmliste. Sie brauchen während des automatischen Suchlaufs nichts auszuführen. Anfängliche Autoinstallation (DTV) Digital Video Broadcasting (DVB) ist ein neuer Sendestandard. Es beinhaltet sehr viel mehr als lediglich einen Ersatz für den bisherigen analogen Fernsehempfang. DVB bietet ein erweitertes Senderangebot, eine höhere Bildqualität und auf dem Bildschirm anzeigbare zusätzliche Dienste. Es ermöglicht darüber hinaus eine Reihe neuer Funktionen und Leistungen wie Untertitel und multiple Tonkanäle. Um DTV-Programme sehen zu können, gemäß nachstehender Anleitung die in Ihrem Gebiet verfügbaren Programme scannen lassen. 1 Drücken Sie DTV oder b zum Aufrufen des DTV-Modus. 2 Rufen Sie mit DTV MENU das DTV-Menü auf. 3 Drücken Sie c/d zur Wahl von „Installation“. 4 Wählen Sie mit a/b „Autoinstallation“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

Näheres zum Einstellen der Geheimnummer siehe S. 17.

• Eine Bestätigungsabfrage erscheint. Wählen Sie mit c/d „Ja“ und drücken Sie dann OK, um die Suche zu starten. 5 Der TV scannt die in Ihrem Gebiet verfügbaren DTV- und Radioprogramme ein. HINWEIS

• Bei dieser Bedienung werden die bei der Anfänglichen Autoinstallation (analog) vorgenommenen Einstellungen fürSprache und Land verwendet. Wenn Sie das Land ändernmöchten, weil Sie z. B. in ein anderes Land umgezogen sind,führen Sie bitte vom Analogmenü aus die „Autoinstallation“neu durch.• Die Programme werden anhand der in den Stream (fallsvorhanden) eingebetteten Kanalnummerdaten gespeichert.Wenn diese Daten nicht vorhanden sind, werden dieProgramme in der Reihenfolge ihres Empfangs gespeichert.Wenn Sie die Reihenfolge anders sortieren möchten, ist diesnach dem auf Seite 24 beschriebenen Vorgehen möglich.• Zum Abbrechen des laufenden Scan-Vorgangs ENDdrücken.• Sie können keine DTV-bezogenen Menüpunkte wählen,solange nicht die „Autoinstallation“ abgeschlossen wurde.LC-AD5E_DE_a 07.4.23, 10:38 AM89 Einsatz externer Geräte Einstellen der Eingangsquelle Zur Wiedergabe externer Geräte die entsprechende Signalquelle mit b an der Fernbedienung oder am TV wählen. HINWEIS

• Die mit * gekennzeichneten Kabel sind im Fachhandel erhältlich.

COMPONENT EXT 4 Kabel mit ø 3,5-mm- Stereo-Miniklinke* Komponenten- kabel* 3 RCA auf 15-pin D-sub-Adapter (mitgeliefert) Anschließen eines Videorecorders An EXT 1 oder 2 kann ein Videorecorder oder anderes Audio/Video-Gerät angeschlossen werden. Wenn Ihr Videorecorder fortgeschrittene AV Link- Systeme für TV-VCR-Verbundbetrieb unterstützt, können Sie den Videorecorder über ein voll verdrahtetes SCART-Kabel an die EXT 2-Buchse am TV anschließen. Die EXT 3-Buchsen sind praktisch zum Anschließen einer Spielekonsole oder eines Camcorders oder anderen Audio/Video-Geräts. Anschließen von Spielekonsole oder Camcorder Anschließen eines DVD-Spielers Der Anschluss EXT 2, 3, 4, 5 (HDMI) oder 6 (HDMI) kann zum Anschließen eines DVD-Spielers oder anderen Audio/Video-Geräts verwendet werden. EXT 3

VIDEOS-VIDEOL-AUDIO-RAV OUTPUTVIDEOS-VIDEOL-AUDIO-RAV OUTPUT

DVD-Spieler AUDIO-Kabel* EXT 3 Composite- Videokabel* oder DVD-Spieler S-Video-Kabel* HINWEIS

• Bei Anschluss eines HDMI-DVI-Adapters/Kabels an den HDMI-Anschluss ergibt sich eventuell ein unscharfes Bild. HINWEIS

• Fortgeschrittene AV-Link-Systeme für TV-VCR- Verbundbetrieb sind mit manchen externen Quellen u.U. nicht kompatibel.

• TV-OUT von EXT 1 wird nicht ausgegeben, wenn EXT 5 (HDMI), EXT 6 (HDMI) oder DTV als Eingang gewählt ist. Videorecorder Decoder SCART-Kabel* SCART-Kabel* EXT 1 oder 2 HINWEIS

• EXT 3: Die S-VIDEO-Buchse hat Priorität über die VIDEO- Buchsen. Spielekonsole Camcorder oder S-Video-Kabel* Composite- Videokabel* AUDIO-Kabel* HINWEIS

• EXT 3: Die S-VIDEO-Buchse hat Priorität über die VIDEO- Buchsen. DVD-Spieler HDMI-DVI- Konvertierungsadapter/ Kabel* Bei Verwendung eines HDMI-DVI-Adapters/Kabels ist das Audiosignal hier einzugeben. Falls nicht, EXT 6 verwenden. EXT 5 DVD-Spieler HDMI-Kabel* EXT 6 LC-AD5E_DE_a 07.4.23, 10:38 AM910 Einsatz externer Geräte Anschließen eines Decoders Sie können die EXT 1-Buchse zum Anschließen eines Decoders oder anderen Audio/Video-Geräts verwenden. HINWEIS

• Falls der Decoder ein Signal vom TV empfangen muss, bitte sicherstellen, dass „Decoder“ im Menü für „Manuelle Einstellung“ von Programm-Setup auf „EXT1“ gestellt ist. (Siehe Seite 16.)

• Schließen Sie den Decoder nicht an den EXT2-Anschluss an. HINWEIS

• Die mit * gekennzeichneten Kabel sind im Fachhandel erhältlich.

• Die PC-Eingangsanschlüsse sind mit DDC1/2B kompatibel.

• Siehe Seite 33 für eine Liste der PC-Signale, die mit diesem TV kompatibel sind.

• Beim Anschluss eines PC wird der richtige Eingangssignal typ automatisch festgestellt. Dieser TV ist mit drei typischen AV-Link-Funktionen für Verbundbetrieb mit entsprechenden anderen audiovisuellen Geräten ausgestattet. One Touch Play Wenn der TV auf Bereitschaft geschaltet ist, schaltet er sich automatisch ein und gibt das Bild von der Audio/Video-Signalquelle (z.B. Videorecorder, DVD- Spieler) wieder. WYSIWYR (What You See Is What You Record) Wenn die Fernbedienung des angeschlossenen Videorecorders eine WYSIWYR-Taste besitzt, startet die Aufnahme automatisch auf Drücken dieser Taste. Abspeichern auf die Presets Automatische Übertragung der gespeicherten Kanalinformationen vom Tuner des TV auf eines der angeschlossenen Audio/Video-Geräte (z.B. Videorecorder) über die EXT 2-Buchse. HINWEIS

• Genaueres entnehmen Sie bitte den Bedienungsanleitungen der externen Geräte.

• Arbeitet nur, wenn die Audio/Video-Signalquelle über ein voll verdrahtetes SCART-Kabel an die EXT 2-Buchse des TV mit AV Link angeschlossen ist.

• Der Einsatz der AV-Linkfunktion ist nur möglich, wenn das TV-Gerät mit dem angeschlossenen Audio/Video- Gerät einmal eine komplette Autoinstallation durchgeführt hat (Seite 8, Anfängliche Autoinstallation). Die Verfügbarkeit der AV-Link-Funktion hängt außerdem von den verwendeten Audio/Video-Geräten ab. Je nach Hersteller und Typ ist es möglich, dass die beschriebenen Funktionen ganz oder teilweise nicht nutzbar sind. Einsatz der AV-Link-Funktion Anschließen an einen PC Verwenden Sie EXT 4 zum Anschluss eines PC.

Kabel mit ø 3,5-mm-Stereo-Miniklinke* RGB-Kabel*

Optionen Farbsystem OptionenNur AudioRauschunterdrückungEingangswahlFarbsystem[Aus][FBAS][AUTO] Demo Menü-Bedienung Bildschirm-Einblendungen Beispiel 1 Gelb angezeigter Menüpunkt

• Zeigt den aktuell gewählten Punkt an. 2 In Klammern angezeigter Menüpunkt

• Zeigt die aktuelle Einstellung des Menüpunkts an. 3 Weiß angezeigter Menüpunkt

• Zeigt an, dass der Punkt gewählt werden kann. 4 Punkt mit 4, grau angezeigt

• Dies bezeichnet, dass der Punkt aus bestimmten Gründen nicht wählbar ist. HINWEIS

• Die Menü-Optionen unterscheiden sich je nach gewähltem Eingangsmodus, die Bedienverfahren sind aber gleich.

• Die Bildschirmdarstellungen in der Bedienungsanleitung dienen lediglich der Veranschaulichung (manche vergrößert, andere beschnitten) und können geringfügig von der tatsächlichen Anzeige abweichen. Menü-Steuertasten Zum Steuern des Menüs dienen die nachstehenden Fernbedienungstasten. MENU: Zum Aufrufen und Schließen des Menüs. a/b/c/d: Zum Wählen oder Einstellen des gewünschten Menüpunkts auf dem Bildschirm. OK: Zum Weitergehen zum nächsten Schritt oder Abschließen eines Wahlvorgangs. RETURN: Zum Zurückkehren zum vorherigen Schritt. DTV MENU: Zum Öffnen oder Schließen des DTV- Menüfensters. END: Zum Schließen des Menüpunkts.

LC-AD5E_DE_b 07.4.23, 10:39 AM1112 Menü-Bedienung 1 Mit MENU das MENÜ aufrufen. 2 Mit c/d das gewünschte Menü wählen. 3 Mit a/b den gewünschten Menüpunkt wählen und dann OK drücken (Beispiel: AV-Modus, usw.).

• „Rücksetzen“ wählen, um alle Einstellungen auf die Werksvorgaben zurückzusetzen. Allgemeine Bedienung Menü-Bedienung: A Menü-Bedienung: C 1 Mit MENU das MENÜ aufrufen. 2 Mit c/d das gewünschte Menü wählen. 3 Mit a/b den gewünschten Menüpunkt wählen und dann OK drücken (Beispiel: Weiterführend, Demo, usw.). 4 Mit a/b den gewünschten Menüpunkt wählen und dann OK drücken (Beispiel: Farbtemperatur, Schwarzwert, usw.).

• „Rücksetzen“ wählen, um alle Einstellungen auf die Werksvorgaben zurückzusetzen. FarbtemperaturSchwarzwert3D-Y/CSchwarz/WeißFilm-ModusI/P-Modus Blau BläulichNormalRötlich Rot 5 Wählen Sie mit a/b/c/d den gewünschten Punkt und drücken Sie dann OK. MENÜ

Bild TonKontrastHintergr.-Bel.HelligkeitFarbeFarbtönungSchärfeWeiterführendRücksetzen[+30] [0] [0] [0] [0]

–30–30–30–10 +40 +30 +40 +30 +30 +10 [+6] –8 AV-Modus [STANDARD]Aus Ein 4 Mit a/b/c/d den gewünschten Punkt wählen und dann OK drücken. Menü-Bedienung: B 1 Mit MENU das MENÜ aufrufen. 2 Mit c/d das gewünschte Menü wählen. 3 Mit a/b den gewünschten Menüpunkt wählen (Beispiel: Hintergr.-Bel., Kontrast, usw.). 4 Nehmen Sie mit c/d die gewünschte Einstellung vor.

• „Rücksetzen“ wählen, um alle Einstellungen auf die Werksvorgaben zurückzusetzen. MENÜ

Hintergr.-Bel. Bild TonKontrastHelligkeitFarbeFarbtönungSchärfeWeiterführendRücksetzen[+30] [0] [0] [0] [0]

–30–30–30–10 +40 +30 +40 +30 +30 +10 AV-Modus [STANDARD]Hintergr.-Bel.[+6] –8 LC-AD5E_DE_b 07.5.9, 6:48 AM1213 Bild-Menü Titel Menü-Bedienung MENÜ

Bild TonKontrastHintergr.-Bel.HelligkeitFarbeFarbtönungSchärfeWeiterführendRücksetzen[+30] [0] [0] [0] [0]

–30–30–30–10 +40 +30 +40 +30 +30 +10 [+6] –8 AV-Modus [STANDARD] HINWEIS

• Sie können AV-Modus-Optionen auch durch Drücken von AV MODE an der Fernbedienung wählen.

• Sie können die ab Werk für „STANDARD“, „SOFT“, „ECO“ und „DYNAMISCH“ voreingestellten Parameter ändern. Die gewählten Parameter gelten für jede der Eingangsquellen.

• Die mit * gekennzeichneten Punkte sind nur im TV/DTV/ AV-Eingangsmodus wählbar. STANDARD: Für ein definitionsstarkes Bild in einem normalen hellen Raum. SOFT*: Ergibt ein weicheres Bild. ECO*: Für verringerten Stromverbrauch. ANWENDER: Für differenzierte Einstellung durch den Benutzer. Sie können für jede Eingangsquelle einen Modus einstellen. DYNAMISCH*: Für ein klares Bild mit betont hohem Kontrast für Sportprogramme. AV-Modus Menü-Bedienung: A (Seite 12) Für den AV-Modus stehen fünf verschiedene Wiedergabe-Optionen zur Auswahl, die der Anpassung an die System-Umgebung dienen, die aufgrund von Faktoren wie Raumhelligkeit, wiedergegebener Programmtyp oder die Bildeingabe von externen Geräten Unterschiede aufweisen kann. Punkt Bild-Einstellungen Menü-Bedienung: B (Seite 12) Stellen Sie das Bild anhand der nachstehenden Einstellungen wunschgemäß ein. Einstellpunkte für AV-Quelle Taste c Taste d Hintergr.-Bel. Der Bildschirm verdunkelt sich Der Bildschirm hellt sich auf Kontrast Zum Abschwächen des Kontrasts Zum Verstärken des Kontrasts Helligkeit Zum Absenken der Helligkeit Zum Erhöhen der Helligkeit Farbe Zum Verringern der Farbstärke Zum Erhöhen der Farbstärke Farbtönung Für stärker blaustichige Hautfarben Schärfe Für geringere Schärfe Für höhere Schärfe Wählbare Punkte Für stärker grünstichige Hautfarben Taste c Taste d Hintergr.-Bel. Der Bildschirm verdunkelt sich Der Bildschirm hellt sich auf Kontrast Zum Abschwächen des Kontrasts Zum Verstärken des Kontrasts Helligkeit Zum Absenken der Helligkeit Zum Erhöhen der Helligkeit Rot Zum Abschwächen von Rot Zum Betonen von Rot Grün Zum Abschwächen von Grün Blau Zum-Abschwächen von Blau Zum Betonen von Blau Wählbare Punkte Zum Betonen von Grün Einstellpunkte für PC-Quelle Nur TV/DTV/AV Weiterführend FarbtemperaturSchwarzwert3D-Y/CSchwarz/WeißFilm-ModusI/P-Modus Blau BläulichNormalRötlich Rot Menü-Bedienung: C (Seite 12) Dieser TV besitzt eine Reihe weiterführender Funktionen zur Optimierung der Bildqualität. LC-AD5E_DE_b 07.4.23, 10:39 AM1314 Menü-Bedienung Raumklang Menü-Bedienung: A (Seite 12) Die Raumklangfunktion sorgt für wirklichkeitsnahen „Live“-Sound. HINWEIS

• Sie können den gewünschten Raumklangeffekt durch Drücken von SURROUND an der Fernbedienung einstellen. Aut.Laut Menü-Bedienung: A (Seite 12) Unterschiedliche Programmquellen weisen häufig auch unterschiedliche Grundlautstärken auf, was sich z.B. bei Werbeeinblendungen bei der Betrachtung eines Films zeigen kann. Die automatische Lautstärkekorrektur (Aut.Laut) löst dieses Problem und gleicht die Pegel ab. Sprache Menü-Bedienung: A (Seite 12) Diese Funktion hebt Sprache stärker gegen das Hintergrundrauschen ab, um sie besser hörbar zu machen. Für Musikquellen nicht empfohlen. Nur TV/DTV/AV Farbtemperatur Wählen Sie die für optimale Weißwiedergabe geeignete Farbtemperatur. Blau: Weiß mit bläulichem Ton Bläulich: Zwischenton zwischen „Blau“ und „Normal“. Normal: Natürlicher Ton Rötlich: Zwischenton zwischen „Normal“ und „Rot“. Rot: Weiß mit rötlichem Ton Punkt Schwarzwert Zur Verbesserung des Betrachtungskomforts kann die Betrachtungstiefe durch Wählen einer Stufe für automatische Anpassung der dunklen Bildbereiche geändert werden. 3D-Y/C Erfasst Änderungen im Bild, um durch Unterdrückung von Effekten wie „Dot Crawl“ und „Farbübersprechen“ eine hohe Bildqualität zu gewährleisten. Aus: Keine Erfassung Standard: Normale Anpassung Schnell: Für eine optimale Bildqualität bei schnellen Bewegungsabläufen. Langsam: Für eine optimale Bildqualität bei langsamen Bewegungsabläufen. HINWEIS

• Je nach Eingangssignaltyp und Rauschanteilen ist 3D-Y/C eventuell ohne Funktion.

• Bei Composite-Videosignalen (FBAS) hat 3D-Y/C einen noch größeren Effekt. Schwarz/Weiß Zum Betrachten von Videos in Schwarz/Weiß. HINWEIS

• Wenn Schwarz/Weiß auf „Ein“ eingestellt ist, wird der DTV Menü-Bildschirm monochrom angezeigt. Film-Modus Erkennt automatisch Quellen, die auf Kinofilmen basieren (ursprünglich 24/25 Bilder/Sek., je nach Bildfrequenz), analysiert die Signale und bereitet die einzelnen Standbilder für eine Bildqualität mit hoher Auflösung auf. Punkt Ton-Menü Klangregelung Menü-Bedienung: B (Seite 12) Mit den nachstehenden Einstellungen können Sie das Klangbild wunschgemäß regeln. MENÜ [Ton]Ton ECOHöhen Bass BalanceRaumklang[Aus]Aut.Laut[Aus]Sprache[Aus]Rücksetzen [0] [0] [0] –15–15

+15 +15 AV-Modus [STANDARD] AV-Modus Menü-Bedienung: A (Seite 12) Diese Option linkt an den AV-Modus im Bild-Menü an. (Siehe Seite 13.) Wählbare Punkte Taste c Taste d Höhen Für schwächere Höhen Für stärkere Höhen Bass Für schwächeren Bass Für stärkeren Bass Balance Zum Absenken des rechten Lautsprecherpegels Zum Absenken des linken Lautsprecherpegels I/P-Modus Durch die Einstellung des Bildes und des Eingangssignals kann ein besseres Bild erzielt werden. Zeilensprung: Bietet feingezeichnete Bildwiedergabe für TV, Video, usw. Progressiv: Für saubere Wiedergabe von Standbildern, Grafik, usw. Punkt HINWEIS

• Der I/P-Modus ist auf „Progressiv“ eingestellt, wenn der Film-Modus auf „Ein“ eingestellt ist. LC-AD5E_DE_b 07.4.23, 10:39 AM1415 Menü-Bedienung Programm-Setup In diesem Abschnitt ist beschrieben, wie analoge TV- Programme manuell eingerichtet werden. 1 Mit MENU das MENÜ aufrufen. 2 Drücken Sie c/d zur Wahl von „Einstellungen“. 3 Wählen Sie mit a/b „Programm-Setup“ und drücken Sie OK. Falls Sie unter „Kindersicherung“ bereits eine Geheimnummer eingestellt haben, diese hier eingeben.
• Näheres zum Einstellen der Geheimnummer sieheS. 17. 4 Wählen Sie mit a/b „Autom. Suche“, „Manuelle Einstellung“, „Sortieren“ oder „Programm löschen“ und drücken Sie OK. Nur TV Autom. Suche Sie können die Fernsehkanäle auch anhand der nachstehenden Anleitung automatisch suchen und abspeichern lassen. Dies aktiviert die gleiche Sequenz (automatische Programmsuche bis Abspeichern in Presets) wie bei der Autoinstallation.

Schritte 1 bis 4 von Programm-Setup wiederholen. 2 Wählen Sie mit c/d „Ja“ und drücken Sie OK. 1 Automatische Programmsuche2 Automatische Eingabe der Kanalnamen3 Automatisches Sortieren4 Abspeichern auf die PresetsAutom. SucheManuelle EinstellungSortierenProgramm löschenNein Ja Stromversorgung Menü-Bedienung: A (Seite 12) Wenn eingestellt, wechselt der TV automatisch in den Bereitschaftsmodus. Aus: • Kein automatisches Ausschalten• WerksvorgabeModus1: • Wenn 8 Minuten lang kein Signal eingeht,wechselt der TV in den Bereitschaftsmodus. Der TV bleibt im Bereitschaftsmodus, auch wenn Sieden TV wieder bedienen und wieder ein Signal eingeht.• Der TV wird erneut durch das Drücken von a aufdem TV oder von B auf der Fernbedienungeingeschaltet. (Siehe Seite 8.)Modus2: • Wenn 8 Sekunden lang kein Signal eingeht,wechselt der TV in den Bereitschaftsmodus.• Wenn danach vom PC wieder ein Signal eingeht,schaltet sich der TV wieder ein.• Der TV wird erneut durch der Drücken von a aufdem TV oder von B auf von Fernbedienungeingeschaltet. (Siehe Seite 8.)Nur PC Punkt ECO-Menü Auto Stand-by 15 Min. Menü-Bedienung: A (Seite 12) Bei Einstellung auf „Ein“ wechselt der TV automatisch in den Bereitschaftsmodus, wenn 15 Minuten lang kein Signal eingeht.

• Ab fünf Minuten vor dem Wechsel in den Bereitschaftsmoduszeigt der TV jede Minute die restliche Zeit an. HINWEIS
• Wenn ein Fernsehprogramm endet, arbeitet diese Funktioneventuell nicht.• Diese Funktion ist im DTV-Modus nicht verfügbar.MENÜ

Ton ECO Auto Stand-by 15 Min. [Aus] [Aus]Auto System aus Nur TV/AV Auto System aus Menü-Bedienung: A (Seite 12) Bei Einstellung auf „Ein“ wechselt der TV automatisch in den Bereitschaftsmodus, wenn 3 Stunden lang keine Bedienung erfolgt.

Ab fünf Minuten vor dem Wechsel in den Bereitschaftsmoduszeigt der TV jede Minute die restliche Zeit an.Nur TV/DTV/AV Autoinstallation Sie können die Autoinstallation erneut starten, auch wenn die Preset-Kanäle bereits gespeichert sind. 1 Mit MENU das MENÜ aufrufen. 2 Drücken Sie c/d zur Wahl von „Einstellungen“. 3 Wählen Sie mit a/b „Autoinstallation“ und drücken Sie OK. Falls Sie unter „Kindersicherung“ bereits eine Geheimnummer eingestellt haben, diese hier eingeben.

• Näheres zum Einstellen der Geheimnummer sieheS. 17. 4 Wählen Sie mit c/d „Ja“ und drücken Sie OK. 5 Sie können die Sprache und das Land wie bei der anfänglichen Autoinstallation einstellen. Folgen Sie den Schritten 1 und 2 auf Seite 8. Nur TV Einstellungen-Menü MENÜ

Einstellungen Optionen Kindersicherung Autoinstallation Programm-Setup Bildlage (AV) Breitbildmodus 4:3 Bildformat [Panorama] [Ein] [Deutsch]Sprache [Aus (0V)] Ant.Spannung LC-AD5E_DE_b 07.4.23, 10:39 AM1516 Menü-Bedienung HINWEIS

• Beim Verlassen des Menüs „Manuelle Einstellung“ werden Änderungen, die Sie im Menü vorgenommen haben, automatisch in den Presets abgespeichert. Fein Sie können die Frequenz auf die gewünschte Position einstellen. HINWEIS

• Orientieren Sie sich beim Einstellen am angezeigten Hintergrundbild.

• Anstelle des Drückens von c/d zum Einstellen der Frequenz im obigen Schritt 8 können Sie auch direkt die Frequenznummer des Kanals mit 0–9 eingeben. BEISPIEL

• 179,25 MHz: Drücken Sie 1 s 7 s 9 s 2 s 5.

• 49,25 MHz: Drücken Sie 4 s 9 s 2 s 5 s OK. Name Wenn ein Fernsehkanal seinen Sendernamen ausstrahlt, weist die Autoinstallation dem Kanal anhand dieser Daten einen Namen zu. Es ist möglich, diesen Kanalnamen nachträglich zu ändern. 1 Schritte 1 bis 7 von Manuelle Einstellung wiederholen. Farbsystem Wählen Sie das für den Empfang geeignete Farbsystem (AUTO, PAL, SECAM). Soundsystem (Sendesystem) Wählen Sie das für den Empfang geeignete Soundsystem (Sendesystem). (B/G, D/K, I, L, L’) Überspringen Kanäle, bei denen „Überspringen“ auf „Ein“ eingestellt ist, werden übersprungen, auch wenn sie bei der Fernsehwiedergabe mit Pr/Ps angewählt werden. Decoder Wenn Sie einen Decoder an das Gerät anschließen, ist EXT1 zu wählen. HINWEIS

• Als Werksvorgabe ist „Aus“ eingestellt. 2 Mit a/b/c/d das jeweils gewünschte Zeichen für den neuen Kanalnamen wählen und mit OK eingeben. 3 Wiederholen Sie den obigen Schritt 2, bis alle Zeichen des Namens eingegeben sind.

• Ein Name kann maximal 5 Zeichen lang sein.

• Wenn ein Kanalname kürzer als 5 Zeichen ist, „ENDE“ wählen und OK drücken. 7 Mit a/b den gewünschten Menüpunkt wählen und dann OK drücken. 8 Zum Wählen oder Einstellen a/b/c/d drücken. Manuelle Einstellung Sie können eine Reihe von Kanaleigenschaften manuell festlegen. 1 Mit MENU das MENÜ aufrufen. 2 Drücken Sie c/d zur Wahl von „Einstellungen“. 3 Wählen Sie mit a/b „Programm-Setup“ und drücken Sie OK. Falls Sie unter „Kindersicherung“ bereits eine Geheimnummer eingestellt haben, diese hier eingeben.

Näheres zum Einstellen der Geheimnummer siehe S. 17. 4 Wählen Sie mit a/b „Manuelle Einstellung“ und drücken Sie OK. 5 Wählen Sie mit c/d „Ja“ und drücken Sie OK. 6 Wählen Sie mit a/b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt. MENÜ

Einstellungen Programm-Setup

Fein FarbsystemSoundsystem Name ÜberspringenDecoderSperre[179.25][AUTO][B/G][Aus][SAT.1][Aus][Aus]179.25 MHz Sperre Sie können die Wiedergabe jedes beliebigen Kanals blockieren. HINWEIS

• Näheres zum Einstellen der Geheimnummer siehe S. 17.

• Wenn „Sperre“ für einen Kanal auf „Ein“ gestellt ist, erscheint „Kindersicherung ist aktiviert!“ und Bild und Ton des Kanals werden blockiert.

• Wenn bei Anzeige von „Kindersicherung ist aktiviert!“ OK gedrückt wird, erscheint die Geheimnummer- Eingabemaske. Durch Eingeben der richtigen Geheimnummer kann die Kindersicherung bis zum Ausschalten des Geräts vorübergehend aufgehoben werden. Sortieren Die Kanalpositionen können beliebig geordnet werden.

Schritte 1 bis 4 von Programm-Setup wiederholen. 2 Wählen Sie mit c/d „Ja“ und drücken Sie OK. 3 Wählen Sie mit a/b/c/d den zu verlegenden Kanal und drücken Sie OK. 4 Gehen Sie mit a/b/c/d zur gewünschten Position und drücken Sie dann OK. 5 Wiederholen Sie die Schritte 3 und 4, bis alle Kanäle wunschgemäß geordnet sind. Programm löschen Individuelle Programme können gelöscht werden.

Schritte 1 bis 4 von Programm-Setup wiederholen. 2 Wählen Sie mit c/d „Ja“ und drücken Sie OK. 3 Drücken Sie a/b/c/d, um das zu löschende Programm zu wählen, und drücken Sie dann OK.

• Ein Mitteilungsfenster erscheint. 4 Wählen Sie mit c/d „Ja“ und drücken Sie OK, um das gewählte Programm zu löschen. Alle folgenden Programme werden nach oben bewegt. 5 Schritte 3 und 4 wiederholen, bis alle zu löschenden Kanäle gelöscht sind. LC-AD5E_DE_b 07.4.23, 10:39 AM1617 4 Mit 0–9 eine vierstellige Nummer als Geheimnummer eingeben. 5 Geben Sie zur Bestätigung erneut die gleiche vierstellige Zahl wie in Schritt 4 ein.

• Die Meldung „System-Geheimnummer erfolgreich geändert.“ erscheint. HINWEIS

• Zum Wiedergeben eines gesperrten Kanals muss die Geheimnummer eingegeben werden. (Siehe Seiten 16 und 27 zum Sperren von Programmen für die Betrachtung im Analog- und DTV-Modus.) Wenn ein gesperrter Kanal gewählt wird, erscheint die Eingabe-Aufforderung. Drücken Sie OK, um das Eingabefenster aufzurufen. Rücksetzen der Geheimnummer Ermöglicht das Zurückstellen der Geheimnummer auf die Werksvorgabe „1234“. 1 Schritte 1 bis 3 von Ändern der Geheimnummer wiederholen. 2 Geheimnummer eingeben. 3 Wählen Sie mit a/b „Rücksetzen“ und drücken Sie OK. 4 Wählen Sie mit c/d „Ja“ und drücken Sie OK. HINWEIS

• Es wird empfohlen, die Geheimnummer (PIN) sicherheitshalber auf der Rückseite dieser Bedienungsanleitung einzutragen, auszuschneiden und an einem für Kinder nicht zugänglichen Ort aufzubewahren.

• Siehe Seite 32 für Näheres zum Zurückstellen der eingestellten Geheimnummer auf die Werksvorgabe „1234“, wenn Sie Ihre Geheimnummer vergessen oder verloren haben. Menü-Bedienung Eingangskennung Sie können jeder Eingangsquelle einen beliebigen Namen zuweisen. 1 Mit b die gewünschte Eingangsquelle wählen. 2 Mit MENU das MENÜ aufrufen. 3 Drücken Sie c/d zur Wahl von „Einstellungen“. 4 Wählen Sie mit a/b „Eingangskennung“ und drücken Sie OK. 5 Mit a/b/c/d das jeweils gewünschte Zeichen für den neuen Namen der Eingangsquelle wählen und mit OK eingeben. 6 Wiederholen Sie den obigen Schritt 5, bis alle Zeichen des Namens eingegeben sind und drücken Sie OK.

• Der Name kann maximal 6 Zeichen umfassen.

• Wenn ein Kennungsname kürzer als 6 Zeichen ist, „ENDE“ wählen und OK drücken. HINWEIS

• Bei TV oder DTV als Eingangsquelle kann der Name nicht geändert werden. Kindersicherung Ermöglicht das Eingeben einer Geheimnummer zum Schützen bestimmter Einstellungen vor einer versehentlichen Änderung. Ändern der Geheimnummer 1 Mit MENU das MENÜ aufrufen. 2 Drücken Sie c/d zur Wahl von „Einstellungen“. 3 Wählen Sie mit a/b „Kindersicherung“ und drücken Sie OK. Neue Geh.Nr. Bestätigen

Geheimnummer ändernRücksetzenNur TV Fein-Sync. Menü-Bedienung: C (Seite 12) Normalerweise passt der TV die vom PC ausgegebene Bildlage automatisch an (Auto Sync.-Funktion). In manchen Fällen kann allerdings eine manuelle Optimierung erforderlich sein. H-Pos.: Zum Zentrieren der Bildlage durch Verschieben nach links oder rechts. V-Pos.: Zum Zentrieren der Bildlage durch Verschieben nach oben oder unten. Clock: Zum Korrigieren von Bildflimmern mit vertikalen Streifen. Phase: Zum Anpassen bei niedrigem Zeichenkontrast oder Bildflimmern. Nur PC HINWEIS

• Wenn die Bildposition angepasst werden muss, stellen Sie diese bitte am PC ein. Punkt LC-AD5E_DE_b 07.4.23, 10:39 AM1718 Menü-Bedienung Format 4:3 für Breitbildmodus-Signal 4:3-Modus „Panorama“4:3-Modus „Normal“ Normal: Normalzone für Bildseitenverhältnis 4:3 oder 16:9 Panorama: Breitbild ohne seitliche Balken Punkt 4:3 Bildformat Menü-Bedienung: A (Seite 12) Das Breitbildmodus-Signal schaltet automatisch auf 4:3 um; hierfür kann zwischen „Normal“ und „Panorama“ gewählt werden. Nur TV/DTV/AV Optionen-Menü Nur Audio Menü-Bedienung: A (Seite 12) Beim Hören von Musikprogrammen können Sie die Bildwiedergabe abschalten und nur den Ton wiedergeben lassen. MENÜ Optionen OptionenNur AudioRauschunterdrückungEingangswahlFarbsystem[Aus][FBAS][AUTO] Demo Sprache Menü-Bedienung: A (Seite 12) Sie können auch die Anzeigesprache beliebig wählen. Zur Auswahl stehen 13 Sprachen. (Deutsch, Englisch, Finnisch, Französisch, Griechisch, Italienisch, Niederländisch, Polnisch, Portugiesisch, Russisch, Schwedisch, Spanisch, Türkisch) Aus: Bild und Ton wiedergegeben Ein: Tonausgabe ohne Bildwiedergabe HINWEIS

• „HDMI-Einstellung“ wird nur angezeigt, wenn im „EING- QUELLE“-Menü „EXT5“ oder „EXT6“ gewählt ist. Ant.Spannung Menü-Bedienung: A (Seite 12) Zum Ein-/Ausschalten der Stromversorgung für eine an den Antenneneingang angeschlossene Antenne. (Siehe Seite 4.) Punkt H-Pos.: Zum Zentrieren der Bildlage durch Verschieben nach links oder rechts. V-Pos.: Zum Zentrieren der Bildlage durch Verschieben nach oben oder unten. Bildlage (AV) Menü-Bedienung: C (Seite 12) Zum Verschieben der horizontalen und vertikalen Lage des Bilds auf dem Bildschirm. HINWEIS

• Die Einstellungen werden nach Eingangsquellen getrennt gespeichert.

• Je nach Typ des Eingangssignals ist eine Positionseinstellung eventuell nicht verfügbar. Punkt Nur TV/DTV/AV Breitbildmodus (Breitbildmodus-Signal) Menü-Bedienung: A (Seite 12) Das Breitbildmodus-Signal (WSS) ermöglicht Fernsehgeräten automatisches Umschalten zwischen verschiedenen Bildformaten. HINWEIS

• Stellen Sie versuchsweise den Breitbildmodus ein, wenn das Bild nicht im korrekten Bildformat erscheint. Wenn das Sendersignal keine Breitbildmodus-Daten enthält, arbeitet die Breitbildmodus-Funktion auch dann nicht, wenn sie aktiviert wurde. (Siehe Seite 20.) Nur TV/DTV/AVLC-AD5E_DE_b 07.4.23, 10:39 AM1819 Menü-Bedienung Rauschunterdrückung Menü-Bedienung: A (Seite 12) Damit wird ein klareres Videobild erzeugt. (Aus, Max., Min.) HDMI-Einstellung Wahl des HDMI-Anschlusses (High-Definition Multimedia Interface) 1 Zum Betrachten des Bilds von einem HDMI-Gerät mit b auf der Fernbedienung oder am TV im „EING-QUELLE“-Menü „EXT5“ oder „EXT6“ (der verwendete Anschluss) wählen. 2 Mit MENU das MENÜ aufrufen. 3 Drücken Sie c/d zur Wahl von „Optionen“. 4 Wählen Sie mit a/b „HDMI-Einstellung“ und drücken Sie OK.

„HDMI-Einstellung“ wird nur angezeigt, wenn im „EING- QUELLE“-Menü „EXT5“ oder „EXT6“ gewählt ist. MENÜ Optionen

HDMI-Einstellung OptionenNur AudioRauschunterdrückungHDMI-Einstellung[Aus] Demo Nur TV/DTV/AV 5 Wählen Sie mit a/b den gewünschten Punkt und drücken Sie dann OK. Wählbare PunkteRGB/YCbCr 4:4:4/YCbCr 4:2:2ITU601/ITU709Normal/VerstärktAus/EinDigital/AnalogHDMI-EinstellpunkteSignaltyp*Farbmatrix*Dynamikbereich*Autom.AnsichtTonwahl**BeschreibungWählen Sie den über dieHDMI-Buchse eingehendenVideosignaltyp.Wählen Sie die Methode fürdie interneFarbraumkonvertierung beiEingang von RGB-Signalen.Wählen Sie denSignalamplitudenbereich.Normalerweise wird„Normal“ eingestellt.Stellen Sie ein, ob dieBreitbildmodus-Umschaltung über dieSignalerkennung erfolgensoll, einschließlich beiHDMI-Signalen.Wählen Sie „Digital” fürAudiosignale über denHDMI-Anschluss. WählenSie „Analog“ fürAudiosignale über dieAUDIO-Buchse. HINWEIS

• Näheres zum Signaltyp entnehmen Sie bitte der Bedienungsanleitung des externen Geräts.

Mit * gekennzeichnete Punkte können je nach Art des vom externen Gerät eingehenden Signals ausgegraut sein (mit 4).

• Mit ** markierte Punkte sind nur verfügbar, wenn EXT5 gewählt ist. 6 Wählen Sie mit a/b/c/d den gewünschten Einstellung und drücken Sie dann OK. Demo Menü-Bedienung: C (Seite 12) Wenn aktiviert, führt diese Funktion eine Reihe der Funktionen des TVs auf dem Bildschirm vor. Demo: Gibt vor, ob die Funktion aktiviert wird. Eing.-Quelle: Gibt vor, ob die Demo alle Funktionen der belegten Anschlüsse einbezieht oder einige übersprungen werden. Teletext: Gibt vor, ob Teletext in die Demo einbezogen wird. Standbild: Gibt vor, ob Standbild in die Demo einbezogen wird. Menü: Gibt vor, ob das Menü in die Demo einbezogen wird. Intervall: Gibt die Intervall-Einstellung für Demo vor. Nur TV/AV HINWEIS

• Je nach den obigen Einstellungen werden bestimmte Funktionen gegebenenfalls nicht vorgeführt.

• Nach dem Einschalten dieser Demo-Funktion dauert es ca. 70 Sekunden, bis das Gerät den Demo-Mode startet. Die ausgewählten Funktionen werden in einer sich immer wiederholenden Reihenfolge gezeigt. Die Rückkehr in den normalen Fernsehbetrieb ist nur durch das Deaktivieren der Demo-Funktion möglich. Eingangswahl Menü-Bedienung: A (Seite 12) Zum Einstellen des Signaltyps einer externen Signalquelle. Farbsystem Menü-Bedienung: A (Seite 12) Sie können den Farbstandard auf ein mit dem Bild auf dem Bildschirm kompatibles System umschalten. (AUTO, PAL, SECAM, NTSC3.58, NTSC4.43, PAL-60) HINWEIS

• Als Werksvorgabe ist „AUTO“ eingestellt.

• Wenn „AUTO“ gewählt ist, werden die Farbsysteme für die einzelnen Eingänge automatisch eingestellt. Falls kein sauberes Bild erscheint, wählen Sie bitte ein anderes Farbsystem (z.B. PAL, SECAM).

• Im TV-Empfangsmodus ist „NTSC3.58“, „NTSC4.43“ und „PAL-60“ nicht wählbar. HINWEIS

• Falls kein Bild bzw. kein Farbbild erscheint, sollten Sie einen anderen Signaltyp versuchen.

• Schlagen Sie bitte den Signaltyp der angeschlossenen Signalquelle in der dazugehörigen Bedienungsanleitung nach.

• TV, EXT3, EXT5 und EXT6 sind in der Eingangswahlliste nicht angezeigt.

• Wenn über Scart-Kabel sowohl FBAS- als auch RGB- Signale in EXT 1 oder EXT 2 eingespeist werden, gibt das TV eventuell ein RGB-Signal aus, auch wenn dem entsprechenden Anschluss FBAS zugewiesen ist. Dies geht auf Einstellungen bei den externen Geräten zurück. Nur TV/AVNur AV Eingangsquelle Signaltyp EXT 1

EXT 4 PC (RGB), COMPONENTE (Y, PB, PR) EXT 3 AUTO Punkt LC-AD5E_DE_b 07.4.23, 10:39 AM1920 Praktische Funktionen Breitbildmodus Sie können die Bildgröße wählen. 1 Drücken Sie f.

• Das Breitbildmodus-Menü erscheint. 2 Drücken Sie f oder a/b zur Wahl des gewünschten Menüpunktes. HINWEIS
• Schließen Sie den PC vor der Ausführung derEinstellungen an. (Siehe Seite 10.)• Die wählbare Bildgröße ändert sich mit demEingangssignaltyp. BEISPIEL Normal: Das ursprüngliche Seitenverhältnis bleibt beivoller Bildschirmanzeige erhalten.Voll: Das Bild füllt den Bildschirm aus. Normal Voll Nur PC Breitbildmodus Sie können die Bildgröße wählen. Welche Bildgrößen wählbar sind, richtet sich nach der Art des Eingangssignals. Nur TV/AV Punkt Normal: Für Bilder im 4:3-Standardformat. Auf beidenSeiten erscheinen Balken.Zoom 14:9: Für letterboxformatige Bilder im Format 14:9.Auf beiden Seiten erscheinen schmale Balken. Beimanchen Programmen sind Balken auch oben undunten zu sehen.Panorama: In diesem Modus wird das Bild kontinuierlichbis an die seitlichen Bildkanten gestreckt.Voll: Für vollformatige Bilder im Format 16:9.Kino 16:9: Für letterboxformatige Bilder im Format 16:9.Bei manchen Programmen können oben und untenBalken auftreten.Kino 14:9: Für letterboxformatige Bilder im Format 14:9.Bei manchen Programmen können oben und untenBalken auftreten.Voll: Anzeige mit überabgetastetem Bild. Alle Bildseitenbeschnitten. Punkt (für SD (Standard) Signal) Punkt (für HD (High-Definition) Signal) 4:3-Modus bei Wahl von„Normal“ HINWEIS
• Wenn das Signal keine Breitbildmodus-Information enthält,erfolgt keine automatische Umschaltung, auch wenn dieBreitbildmodus-Funktion aktiviert ist.4:3-Modus bei Wahl von„Panorama“ Manuelle Wahl 1 Drücken Sie f.
• Das Breitbildmodus-Menü erscheint.• Im Menü sind die Breitbildmodus-Optionenaufgeführt, die beim derzeit empfangenen Signaltypwählbar sind. 2 Drücken Sie f oder a/b, bevor das Breitbildmodus-Menü wieder erlischt.
• Beim Umschalten der vorgegebenen Varianten wirdjede sofort auf dem Display wiedergegeben. Es istnicht erforderlich, OK zu drücken. Automatische Wahl Wenn im Einstellungen-Menü von Seite 18 „Breitbildmodus“ und „4:3 Bildformat“ eingestellt sind, wird bei Sendungen, Videorecordern und DVD- Spielern mit WSS-Daten automatisch auf den optimalen Breitbildmodus geschaltet. Breitbildmodus-Menü Aktivieren Sie die automatische Wahlfunktion, indem Sie „Breitbildmodus“ im Einstellungen-Menü auf „Ein“ einstellen. (Siehe Seite 18.) 4:3 Bildformat-Menü Wählen Sie zum Festlegen des Breitbildmodus-Typs zwischen „Normal“ und „Panorama“ im 4:3 Bildformat- Menü. (Siehe Seite 18.) LC-AD5E_DE_c 07.4.23, 10:39 AM2021 Teletext-Funktionen Was ist Teletext? Teletext bezeichnet von den Sendeanstalten zur Information und Unterhaltung ausgestrahlte Textdaten, die mit entsprechend ausgestatteten Fernsehgeräten empfangbar sind. Der TV decodiert die empfangenen Teletextsignale zum Betrachten auf ein grafisches Format. Zum Teletext-Angebot zählen u.a. Nachrichten, Wetterberichte, Sport- und Börsenmeldungen und Programmvorschauen. Ein- und Ausschalten des Teletexts 1 Wählen Sie einen Fernsehkanal oder eine externe Signalquelle mit Teletext. 2 Drücken Sie m zum Anzeigen des Teletexts. 3 Drücken Sie m erneut, um den Teletext auf der rechten und das normale Bild auf der linken Bildschirmhälfte wiederzugeben.

• Drücken von m schaltet den Bildschirm wie unten gezeigt weiter.

• Kann im DTV-Eingangsmodus erscheinen.

• Wenn Sie ein Programm wählen, das keinen Teletext ausstrahlt, erscheint „Teletext nicht verfügbar“.

• Die gleiche Meldung erscheint auch in anderen Betriebsarten, wenn kein Teletextsignal verfügbar ist. TELETEXTTELETEXT Zeitdaten-Anzeige Sie können die in DTV- und Teletext-Programmen enthaltenen Zeitdaten anzeigen. HINWEIS

• Bei Empfang von DTV-Programmen Schritt 1 überspringen. Standbild Sie können Bewegtbilder auf dem Display anhalten. 1 Drücken Sie 3. 2 Drücken Sie 3 zum Beenden des Standbildes. HINWEIS

• Wenn diese Funktion nicht verfügbar ist, erscheint „Standbildanzeige nicht verfügbar.“.

• Das Standbild erlischt automatisch nach 30 Minuten. Praktische Funktionen BeschreibungErhöhen oder Vermindern der SeitennummerSie können Gruppen- und Blockseiten, die inden farbigen Kästen an der unterenBildschirmkante angezeigt werden, durchDrücken der Taste für die entsprechendeFarbe (Rot/Grün/Gelb/Blau) an derFernbedienung aufrufen.Seiten von 100 bis 899 können über 0–9direkt gewählt werden.Wählen Sie für die Anzeige des Teletexteszwischen ganzem Bildschirm, oberer Hälfteund unterer Hälfte.Zum Wählen zwischen Anzeigen undVerdecken versteckter Informationen wie z.B.Antworten in einem Quiz.Zum Stoppen des automatischenAktualisierens der Teletextseiten bzw.Deaktivieren des Haltemodus.Zum Anzeigen bzw. Ausblenden derUntertitel.• Falls das Programm keine Untertiteldatenüberträgt, werden keine Untertitelangezeigt.Benutzer eines LC-37AD5E, LC-42AD5E:• Nach dem Einschalten des Stromssind die Untertitel ausgeschaltet.Benutzer eines LC-37AD5S, LC-42AD5S:• Nach dem Einschalten des Stromssind die Untertitel eingeschaltet.Zum Anzeigen bzw. Verstecken vonUnterseiten.• Rot-Taste: Führt zur vorherigen Seite.• Grün-Taste: Führt zur nachfolgendenSeite.• Diese beiden Tasten erscheinen auf dem Bildschirm als Symbole l und k. TastenP (r/s)Farben (Rot/Grün/Gelb/Blau) 0–9 f (Breitbild-modus)k (ZumAnzeigen vonverstecktemTeletext)3 (Einfrieren/Halten)[ (Untertitelfür Teletext)1 (Unterseite) Tastenfunktionen HINWEIS

• Teletext funtioniert nicht, wenn als Signaltyp RGB gewählt ist. (Siehe Seite 19.) DATEN* 1 Wählen Sie einen Fernsehkanal mit Teletext. (Die Zeitdaten werden automatisch empfangen.) 2 Drücken Sie p. Die Kanalanzeige erscheint auf dem TV. 3 Drücken Sie erneut p, während die Kanalanzeige für einige Sekunden auf dem Bildschirm angezeigt ist. Die Zeitdaten werden mehrere Sekunden lang unter der Kanalanzeige angezeigt. 4 Auch wenn Sie den Fernsehkanal wechseln, können Sie mit den obigen Schritten 2 und 3 die Zeitdaten abrufen. HINWEIS

• Die Zeitanzeige wird beim Ausschalten des Gerätes nicht als aktiviert gespeichert. Nach dem Wiedereinschalten sind daher erneut die Schritte 1 bis 4 auszuführen.

• Bei erfolgreicher Erfassung erscheinen die Zeitdaten auf Drücken von MENU in der oberen rechten Bildschirmecke. LC-AD5E_DE_c 07.4.23, 10:39 AM2122 DTV Bildschirm-Einblendungen Beispiel 1 Sprache

• Zum Einstellen der bevorzugten Sprache für Audio und MHEG5-Anwendung. 2 Programm-Setup

• Zum Vornehmen verschiedener Einstellungen für einzelne Programme. Dazu zählen die Funktionen Fav (Favoriten), Sper (Sperren), Bew. (Bewegen), Bew. n. (Bewegen nach), ÜSpr (Überspringen), Wählen, Lösch (Löschen), Name und Ansicht. 3 Installation

• Zum Suchen nach allen in Ihrem Gebiet empfangbaren Programmen, oder zum Benennen/ Löschen/Rescannen des gewählten Trägers. 4 System-Setup

• Zum Einstellen von Bildschirm-Einblendungen und Kindersicherung. 5 Zubehör

• Zum Anzeigen der aktuellen Software-Version oder Zustimmen zu einem Software-Upgrade. 6 Common Interface

• Zum Anzeigen der aktuellen Common Interface- Details. 7 Navigationstasten

• Zum Navigieren im DTV-Menü-Bildschirm. DTV-Menü-Bedienung [: Zum Anzeigen des Bildschirms für die Untertitelwahl. m: Zum Anzeige von TELETEXT oder Starten der MHEG5-Präsentation, falls verfügbar. - : Zusätzlich zur direkten Kanaleingabe dienen die Zifferntasten - auch für spezielle Funktionen, die ihnen im Programm-Setup- Bildschirm zugewiesen werden. DTV: Zum Aufrufen des DTV-Modus. EPG: Zum Aufrufen des EPG-Bildschirms. ESG: Zum Aufrufen des ESG-Bildschirms. RADIO: Zum Umschalten zwischen dem TV- und RADIO-Modus.

• Wegen der großen Unterschiede zwischen den übertragenen Lautstärkepegeln treten im RADIO-Modus bei manchen Stationen Verzerrungen auf, wenn die Lautstärke zu hoch einstellt ist. 2 : Zum Aufrufen des Multi-Audio-Bildschirms. DTV MENU: Zum Aufrufen und Schließen des DTV-Menü- Bildschirms. p: Zum Aufrufen des Programmbanners oder Einsehen von Detailinformationen aus dem EPG/ESG-Bildschirm. a/b/c/d: Zum Wählen oder Einstellen des gewünschten Menüpunkts auf dem Bildschirm. OK: Zum Weitergehen zum nächsten Schritt oder Abschließen eines Wahlvorgangs. Zum Aufrufen der Programmliste, wenn kein anderer Menübildschirm aktiv ist. (Außer externer Eingang) END: Zum Verlassen des aktuell angezeigten Menüs ohne Speichern der Änderungen. Farben: Jede der Farbentasten dient für eine spezielle Funktion, die ihr im Menübildschirm zugewiesen ist. RETURN: Zum Zurückkehren zum vorherigen Schritt. Bedientasten für DTV-Menü Zur Bedienung des DTV-Menüs dienen die folgenden Tasten der Fernbedienung. Allgemeine Bedienung für DTV Allgemeine DTV-Menü-Bedienung 1 Drücken Sie DTV oder b zum Aufrufen des DTV-Modus. 2 Drücken Sie DTV MENU zum Anzeigen des DTV- Menü-Bildschirms. 3 Drücken Sie c/dzum Wählen des gewünschten Menüpunkts und, falls erforderlich, anschließend OK.

• Von diesem Punkt an ist die Menübedienung je nach einzustellendem Gegenstand unterschiedlich. Das jeweilige Vorgehen finden Sie im entsprechenden Abschnitt zur Menübedienung.

• DTV-bezogene Menüpunkte sind nur wählbar, wenn die „Autoinstallation“ abgeschlossen wurde.

• Drücken Sie RADIO zum Umschalten zwischen dem DTV- und Radio-Modus.

Zum Schließen des aktuell angezeigten Bildschirms ohne Speichern der Änderungen drücken Sie bitte END. DTV-Menü / SpracheWählenOK ENDDTV MENU

LC-AD5E_DE_d 07.4.23, 10:40 AM2223 DTV-Menü-Bedienung Zur Benutzung des Zeichensatz-Bildschirms In manchen Fällen erscheint eine Aufforderung zum Eingeben von Zeichen. Näheres siehe nachstehend. Bildschirm-Beispiel zum alphanumerischen Zeichensatz Alphanumerischer ZeichensatzWählen FAV !~#$%&‘ ()*+, - . / 0123456789; :<_>?@ABCDEF GH I JKLMNOPQRSTUVWXYZ[ \ ]^`=abcdefghi j k lmnopqr s t uvw xyz OK END0...9 1 Eingabefeld 2 Leerzeichen Zum Einfügen oder Überschreiben mit einemLeerzeichen. 3 Zeichenwahlfeld 4 GELBE (Wählen) Taste Zum Wechseln zwischen Eingabefeld undZeichenwahlfeld. 5a/b/c/d Taste Zum Bewegen des Cursors drücken. 6 OK Taste Im Eingabefeld:Bestätigt den neuen Namen.Nach dem Bestätigen mit OK erscheint eineBestätigungsabfrage. Wählen Sie mit c/d „Ja“ und drücken Sie dann OK. Im Zeichenwahlfeld:Bestätigt die Eingabe eines Zeichens. Programm-Setup Hier werden verschiedene Einstellungen für einzelne Programme konfiguriert. Drücken Sie die jeweils dafür angewiesene Zifferntaste - zum Anzeigen der nachstehend beschriebenen Funktionen. Drücken Sie OK bei auf „Programm-Setup” stehendem Cursor. Beispiel für Programm-Setup-Bildschirm Programm-SetupP.Nr Programme001 BBC002 BBC News003 BBC 1004 BBC 2Sper ÜSprLösch Bew.Fav

1. Fav3. Bew.5. ÜSpr7. Lösch9. Ansicht2. Sper4. Bew. n.6. Wählen8. NameWählen0...9 OK END RADIODTV MENUTV/Radio

BaskischKatalanischKroatischTschechischDänischNiederländischEnglisch*FinnischFranzösischGälisch*GalicischDeutschGriechischItalienischNorwegischPolnischPortugiesischRussischSerbischSlowakischSpanischSchwedischTürkischWalisisch*

• Liste der für MHEG5 verfügbaren Sprachen. Sprache Wählen Sie die Sprache-Einstellung für Audio (falls ein Programm mehrsprachig gesendet wird) und MHEG5- Die nst.

Drücken Sie OK bei auf

Sprache“ stehendem Cursor. 2 Wählen Sie mit a/b „1. Präf. Sprache“, „2. Präf. Sprache“, „3. Präf. Sprache“ oder „MHEG“. 3 Wählen Sie für jeden Punkt die gewünschte Sprache. HINWEIS

• Näheres zum Ändern der Bildschirm-Anzeigesprachesiehe Seite 18. Näheres zum Ändern der Untertitelsprache siehe Seite 31.• Näheres zu MHEG5-Diensten siehe Seite 31.

• Das Bildfenster zeigt ein leeres Bild, wennRadioprogramme aufgelistet sind. Liste der verfügbaren Sprachen

Bedienungsbeispiel zum alphanumerischen Zeichensatz 1 Rufen Sie im Bildschirm „Name“ oder „Träger- Setup“ den Zeichensatz-Bildschirm auf. (Siehe Seiten 25 und 26.) 2 Drücken Sie die GELBE (Wählen) Taste zum Bewegen des Cursors in das Zeichenwahlfeld. 3 Wählen Sie mit a/b/c/d das gewünschte Zeichen und drücken Sie OK. Wiederholen Sie dies, bis der Name vollständig eingegeben ist.

• Mit dem Leerzeichen eine Leerstelle anfügen oderüberschreiben. 4 Zum Registrieren des neuen Namens die GELBE (Wählen) Taste drücken, um den Cursor wieder in das Eingabefeld zu bewegen. 5 Drücken Sie OK.
• Es erscheint eine Bestätigungsabfrage. 6 Wählen Sie mit c/d „Ja“ und drücken Sie OK. LC-AD5E_DE_d 07.4.23, 10:40 AM2324 DTV-Menü-Bedienung Fav (Favoriten) Zuweisen von Programmen zu 4 verschiedenen Favoritengruppen. 1 Wählen Sie mit a/b das gewünschte Programm. 2 Drücken Sie auf der Fernbedienung. Eine Auswahlbox erscheint. 3 Drücken Sie a/b zum Registrieren des gewählten Programms in einer der vier Favoritengruppen (Keine, Fav 1 ... Fav 4) und drücken Sie dann OK. Es erscheint ein Icon, das den Favoritenstatus anzeigt.

• An dieser Stelle nicht END zum Verlassen des Bildschirms drücken, wenn die Änderung gespeichert werden soll. 4 Drücken Sie OK.

Das favorisierte Programm kann nun mühelos aus der Programmliste gewählt werden. (Siehe Seite 30.) HINWEIS

• Sie können nicht dasselbe Programm zwei verschiedenen Favoritengruppen zuordnen. Bew. (Bewegen) Zum Sortieren durch Bewegen des jeweils gewählten Programms an eine andere Programmposition. 1 Wählen Sie mit a/b das gewünschte Programm.

Drücken Sie auf der Fernbedienung. Ein Icon erscheint zur Anzeige des zu bewegenden Programms.

• Durch Drücken wird das Bewegen-Icon ein- und ausgeschaltet.

Bewegen Sie das gewählte Programm mit a/b an die gewünschte Position und drücken Sie dann OK.

• An dieser Stelle nicht END zum Verlassen des Bildschirms drücken, wenn die Änderung gespeichert werden soll. 4 Drücken Sie OK zum Speichern der Änderung. Sper (Sperren) Wenn ein Programm gesperrt ist, muss die Geheimnummer eingegeben werden, wenn dieses aufgerufen werden soll. 1 Wählen Sie mit a/b das gewünschte Programm.

Drücken Sie auf der Fernbedienung. Falls Sie die Geheimnummer bereits eingestellt haben, diese hier eingeben. Falls nicht geben Sie bitte die ab Werk voreingestellte Nummer „1234“ ein. Ein Icon erscheint, das anzeigt, dass das Programm gesperrt ist.

• Durch Drücken von wird die Sperre ein- und ausgeschaltet. (Zum Aufheben des Sperre-Icons ist die Geheimnummer einzugeben.)

• An dieser Stelle nicht END zum Verlassen des Bildschirms drücken, wenn die Änderung gespeichert werden soll. 3 Drücken Sie OK. HINWEIS

• Zum Einstellen der Geheimnummer siehe Seite 17. BEISPIEL: Platzieren von „002 ZDF“ vor „001 ARD“. Vorgabe-Reihenfolge: Drücken Sie a/b zum Wählen des gewünschten Programms in 001rs002rs003rs004. Sortierte Reihenfolge: Drücken Sie a/b zum Wählen des gewünschten Programms in 002rs001rs003rs004. Bew. n. (Bewegen nach) Verwenden Sie diese Funktion zum Ändern der Positionen von zwei gewählten Programmen. 1 Wählen Sie mit a/b das gewünschte Programm. 2 Drücken Sie auf der Fernbedienung. 3 Geben Sie mit den Zifferntasten - die zu ändernde Nummer ein und drücken Sie dann OK. Die gewählten Programme tauschen ihre Positionen.

• An dieser Stelle nicht END zum Verlassen des Bildschirms drücken, wenn die Änderung gespeichert werden soll.

• Sie können keine Programmnummer eingeben, die nicht aufgeführt ist. 4 Drücken Sie erneut OK, woraufhin die Meldung „Erfolgreich upgedatet“ erscheint. Damit ist die Änderung registriert. ÜSpr (Überspringen) Auf Überspringen eingestellte Programme werden beim Wählen mit P (s/r) nicht aufgerufen. 1 Wählen Sie mit a/b das gewünschte Programm. 2 Drücken Sie auf der Fernbedienung. Es erscheint ein Icon zur Anzeige des zu überspringenden Programms.

• Durch Drücken wird das Icon ein- und ausgeschaltet.

• An dieser Stelle nicht END zum Verlassen des Bildschirms drücken, wenn die Änderung gespeichert werden soll. 3 Drücken Sie OK. HINWEIS

• Zum Betrachten von Programmen, die auf Überspringen eingestellt sind, wählen Sie diese bitte mit den Zifferntasten - aus der Programmliste. 001 ZDF 002 ARD 003 SAT. 1 004 RTL

LC-AD5E_DE_d 07.4.23, 10:40 AM2425 DTV-Menü-Bedienung Installation Dieser Abschnitt beschreibt, wie die DTV-Einstellungen nach Durchführung von Anfängliche Autoinstallation (DTV) auf Seite 8 neu konfiguriert werden. Autoinstallation Der TV erfasst und speichert automatisch alle in Ihrem Gebiet empfangbaren Programme. Näheres hierzu siehe Anfängliche Autoinstallation (DTV) auf Seite 8. Wählen Verwenden Sie diese Funktion, um in einem Schritt direkt zum gewünschten Programm zu springen. Dies ist praktisch, wenn auf dem Bildschirm eine lange Liste von Programmen durchzurollen wäre. 1 Drücken Sie auf der Fernbedienung. Sie können daraufhin auf der linken Seite des Bildschirms die Programmnummer ändern. 2 Geben Sie mit den Zifferntasten - die Programmnummer ein und drücken Sie dann OK. Die Hervorhebung bewegt sich zum gewählten Programm. Name Einzelne Programmnamen ändern. 1 Wählen Sie mit a/b das gewünschte Programm. 2 Drücken Sie auf der Fernbedienung. Ein Zeichensatz-Bildschirm erscheint. 3 Geben Sie den neuen Namen für das Programm ein. Näheres zur Bedienung im Zeichensatz- Bildschirm finden Sie auf Seite 23. Lösch (Löschen) Gewählte Programme aus dem Speicher löschen. 1 Wählen Sie mit a/b das gewünschte Programm. 2 Drücken Sie auf der Fernbedienung. Ein Icon erscheint zur Anzeige des zu löschenden Programms.

• Drücken von schaltet das Löschen-Icon ein und aus.
• An dieser Stelle nicht END zum Verlassen desBildschirms drücken, wenn die Änderunggespeichert werden soll. 3 Drücken Sie OK.
• Es erscheint eine Bestätigungsabfrage. 4 Wählen Sie mit c/d „Ja“ und drücken Sie OK. Ansicht Aufrufen des im Bildfenster gezeigten Programms. 1 Wählen Sie mit a/b das gewünschte Programm. 2 Drücken Sie auf der Fernbedienung.
• Das im Bildfenster gezeigte Bild wechselt. 3 Verlassen Sie mit END den Programm-Setup- Bildschirm, um das Bild in Vollgröße zu betrachten. Träger-Scan Neuen Träger manuell durch Eingeben der gewünschten Trägernummer oder des Frequenzbands hinzufügen. 1 Wählen Sie mit c/d „Installation“. 2 Wählen Sie mit a/b „Träger-Scan“ und drücken Sie dann OK. Falls Sie die Geheimnummer bereits eingestellt haben, diese hier eingeben. Falls nicht geben Sie bitte die ab Werk voreingestellte Nummer „1234“ ein. Träger-ScanWählen 554000KanalFrequenz (kHz)0...9 OK ENDDTV MENU 3 Drücken Sie a/b zum Wählen von „Kanal“, dann c/d zum Eingeben der Trägernummer und anschließend OK.
• Die Frequenz des gewählten Trägers in der unterenZelle ändert sich entsprechend. 4 Nach Ende des Scans zeigt der Bildschirm alle verfügbaren Programme im gewählten Bereich. 5 Eine Bestätigungsabfrage erscheint. Wählen Sie mit c/d „Ja“ und drücken Sie dann OK, um die Änderung zu speichern. HINWEIS
• Anstelle von Schritt 3 können Sie die Frequenz auch direkteingeben. In diesem Falle „Frequenz (kHz)“ wählen, dieNummer mit den Zifferntasten - eingeben und dann OK drücken. Verwenden Sie c/d zum Ändern der Stelle.• Nach Durchführung von „Träger-Scan“ stellt sich die mitFunktion „Bew.“ gespeicherte Reihenfolge auf die von denEinstellungen ab Werk vorgegebene Reihenfolge zurück.• Zum Einstellen der Geheimnummer siehe Seite 17. HINWEIS
• Falls der TV erkennt, dass nach der „Autoinstallation“ einneuer Träger bzw. ein neues Programm verfügbargeworden ist, erscheint die Meldung „Soll gespeichertwerden?“.Wählen Sie mit c/d „Ja“ oder „Nein“ und drücken Siedann OK.LC-AD5E_DE_d 07.4.23, 10:40 AM2526 DTV-Menü-Bedienung Träger-Setup Mit dieser Funktion können Sie Träger umbenennen (Name), löschen und rescannen. „Träger“ in diesem Zusammenhang bezeichnet eine Sendeanstalt, die eine Reihe verschiedener Programme anbietet. 1 Wählen Sie mit c/d „Installation“. 2 Mit a/b „Träger-Setup“ wählen und dann OK drücken. Falls Sie die Geheimnummer bereits eingestellt haben, diese hier eingeben. Falls nicht geben Sie bitte die ab Werk voreingestellte Nummer „1234“ ein. Träger-SetupP.Nr Trägername Frequenz TV RadioBBC 538000 05 03002 BBC 546000 06 08003 Canal+ 554000 04 00004 Digital5 592500 06 02WählenOK ENDDTV MENUName Lösch Rescan System-Setup Konfigurieren der Einstellungen für Bildschirm- Einblendungen (OSD) und Kindersicherung. OSD-Setup Sie können das Aussehen der Bildschirm- Einblendungen (OSD) und die Lage/Dauer der eingeblendeten Programmbanner ändern. 1 Wählen Sie mit c/d „System-Setup“. 2 Drücken Sie OK. OSD-SetupWählenOK ENDDTV MENU4 Sek.Unten 20% Banner-TimeoutBanner-PositionTransparenz Wählbare Punkte 1 Sek./2 Sek./ ... 7 Sek./Keine Oben/Unten Keine/10%/20%/ ...50% OSD-Setup- Gegenstände Banner- Timeout Banner- Position Transparenz Beschreibung Gibt vor, wie lange die Programmbanner-Information auf dem Bildschirm bleibt. Gibt vor, ob die Programmbanner- Information oben oder unten auf dem Bildschirm erscheint. Zum Einstellen der gewünschten Transparenz der Bildschirm- Einblendungen. 1 Zum Umbenennen des gewählten Trägers: Wählen Sie den Träger und drücken Sie dann ROT(Name).Der Zeichensatz-Bildschirm erscheint.Geben Sie den neuen Namen für den Träger ein.Näheres zur Bedienung im Zeichensatz-Bildschirmfinden Sie auf Seite 23. 2 Zum Löschen des gewählten Trägers: Wählen Sie den Träger und drücken Sie dannGRÜN (Lösch).Ein Icon erscheint zur Anzeige des zu löschendenTrägers.Drücken von GRÜN schaltet das Icon ein und aus.Drücken Sie OK.Eine Bestätigungsabfrage erscheint.Wählen Sie mit c/d „Ja“ und drücken Sie dannOK. 3 Zum Rescannen des gewählten Trägers: Wählen Sie den Träger und drücken Sie dannBLAU (Rescan).Das Rescannen startet.Eine Bestätigungsabfrage erscheint.Wählen Sie mit c/d „Ja“ und drücken Sie dannOK. HINWEIS
• Nach dem Rescannen des gewählten Trägers stellt sichdie mit Funktion „Bew.“ gespeicherte Reihenfolge auf dievon den Einstellungen ab Werk vorgegebene Reihenfolgezurück. 3 Wählen Sie mit a/b den gewünschten Gegenstand. 4 Mit c/d den gewünschten Parameter wählen und dann OK drücken. 5 Eine Bestätigungsabfrage erscheint. Wählen Sie mit c/d „Ja“ und drücken Sie dann OK, um die Änderung zu speichern. LC-AD5E_DE_d 07.4.23, 10:40 AM2627 DTV-Menü-Bedienung Kindersicherung Mit dieser Funktion kann die Verfügbarkeit von TV- und Radioprogrammen eingeschränkt werden. Sie können so verhindern, dass sich Kinder ungeeignete Programme mit brutalen oder erotischen Szenen ansehen. 1 Wählen Sie mit c/d „System-Setup“. 2 Wählen Sie mit a/b „Kindersicherung“ und drücken Sie OK. 3 Falls Sie die Geheimnummer bereits eingestellt haben, diese hier eingeben. Falls nicht geben Sie bitte die ab Werk voreingestellte Nummer „1234“ ein. 4 Wählen Sie mit c/d die gewünschte Einstellung für Alter/Einstufung (4 ...18/Universal/Parental/X- rated/Keine) und drücken Sie dann OK. HINWEIS
• „Universal“ und „Parental“ sind Einstufungen, die nur inFrankreich verwendet werden.• „X-rated“ ist eine nur in Spanien verwendete Einstufung.• Näheres zu den Einstufungen finden Sie auf Seite 34. Zubehör Kontrollieren Sie die Versionsdaten des Digitalmoduls und geben Sie dieses für Upgrades frei (falls verfügbar). Software-Version 1 Wählen Sie mit c/d „Zubehör“. 2 Drücken Sie OK.
• Die Software-Version wird angezeigt. Software-Upgrade Für die Software zum Steuern des eingebauten DTV- Decoders kann erforderlichenfalls ein Upgrade durchgeführt werden. In Großbritannien ist dies als Download per Funk möglich. Vorbereitung Bitte kontrollieren und notieren Sie wie in Schritt 2 unter Software-Version beschrieben die aktuelle Software- Version. Manuelles Upgrade 1 Wählen Sie mit c/d „Zubehör“. 2 Wählen Sie mit a/b „Software-Upgrade“ und drücken Sie dann OK. Der TV prüft bei allen Trägern, ob neue Software für ein Upgrade verfügbar ist. 1 Falls ein Upgrade für Download per Funk aktuell verfügbar ist:Es erscheint eine Bestätigungsabfrage, ob Sie dasUpgrade akzeptieren oder nicht.Um sofort herunterzuladen, wählen Sie mit c/d„Ja“ und drücken dann OK. Nach Ende desUpgrades startet der TV automatisch mit derinstallierten neuen Software-Version.Um später herunterzuladen, wählen Sie mit c/d„Nein“ und drücken dann OK. Folgen Sie dann denAnweisungen zum Eingeben einer günstigerenDownloadzeit.Das Software-Upgrade wird nicht ausgeführt, wennzur angewiesenen Downloadzeit keine neueSoftware verfügbar ist. 2 Falls momentan KEIN Upgrade für Download per Funk verfügbar ist:Es erscheint eine Mitteilung, dass keine Softwarezum Herunterladen verfügbar ist. 3 Kontrollieren Sie die neue Nummer der Software- Version, um zu prüfen, ob das Upgrade erfolgreich war. Automatisches Upgrade 1 Wenn Sie auf ein Programm abstimmen, das ein Upgrade für Download per Funk anbietet, erscheint eine Bestätigungsabfrage. 2 Folgen Sie den Anleitungen auf dem Bildschirm. 3 Kontrollieren Sie die neue Nummer der Software- Version, um zu prüfen, ob das Upgrade erfolgreich war. HINWEIS
• Wenn alle Träger auf verfügbare Upgrades gescanntwerden sollen, führen Sie das Upgrade bitte manuelldurch.• Ein Software-Upgrade kann ca. 30 Minuten dauern,abhängig vom Signalzustand aber auch länger (bis zu 1Stunde). Bei laufender Aktualisierung kann nicht auf TVoder einen externen Eingangsmodus oder mit B an derFernbedienung auf Bereitschaft geschaltet werden. VORSICHT
• Trennen Sie während eines laufenden Upgrades nichtdas Netzkabel ab, da dies zum Scheitern des Upgradesführen kann. Bei Problemen wenden Sie sich bitte aneinen qualifizierten Kundendiensttechniker, bevor dieSoftware-Upgradeperiode abgelaufen ist.KindersicherungWählen7Alter/EinstufungOK ENDDTV MENULC-AD5E_DE_d 07.4.23, 10:40 AM2728 DTV-Menü-Bedienung Einsetzen einer CA-Karte Mit Hilfe eines DVB Common Interface (CI) kann von einem einsteckbaren CA-Modul ein Conditional Access (CA)-System übernommen werden. Verschlüsselte Fernsehprogramme können durch das CA-System geschleift werden. Falls das CA-System im CI-Modul einen Smart-Card- Leser erfordert, muss das verwendete CI-Modul damit ausgestattet sein. Wenn eine kompatible CA-Karte eingesetzt ist, kann das Programm unmittelbar betrachtet werden. Antennenspannung ausgeben Sie können über den Antennenanschluss eine externe Antenne mit Spannung versorgen. (Siehe Seite 4.) HINWEIS
• Diese Funktion wird über das Analog-Menü aktiviert.Näheres siehe Seite 18.Wenn keine kompatible Karte eingesetzt ist:1 Das Programm wählen, für das die kompatible CA-Karte benötigt wird.• Schirmbild mit Warnung erscheint.2 Die kompatible CA-Karte einsetzen.• Das Schirmbild mit der Warnung erlischt und dasProgramm kann betrachtet werden.CA-System unterstützt von:Crypto WorksAston CAMVIAccessNagra VisionIrdetoMR CAM HINWEIS
• Um Pay-TV-Programme betrachten zu können, ist einVertrag mit einem entsprechenden Anbieter zu schließen.Für Einzelheiten wenden Sie sich bitte an den Anbieter.• Common Interface-Modul und CA-Karte werden nichtmitgeliefert und sind auch nicht als optionalesSonderzubehör lieferbar. Common Interface Detaillierte Informationen zur verwendeten Common Interface-Modulkarte abrufen. 1 Drücken Sie OK bei auf „Common Interface“ stehendem Cursor.
• Der Name des CI-Moduls wird angezeigt. 2 Drücken Sie OK, um das CI-Menü aufzurufen.
• Es erscheinen detaillierte Informationen zurverwendeten CI-Karte. 3 Mit a/b den gewünschten Gegenstand wählen und dann OK drücken.
• Es erscheinen detaillierte Informationen zumgewählten Gegenstand.Common Interface-ModulCA-KarteCI-ModulIRDETOModulnameOK ENDDTV MENULC-AD5E_DE_d 07.4.23, 10:40 AM2829 Praktische Funktionen (DTV) Über EPG „Electronic Programme Guide“ (EPG) ist ein elektronischer Programmführer, über den Sie die Sendezeiten von DTV- und Radio-Programmen einsehen, nähere Einzelheiten zu den Programmen abrufen, auf gerade laufende Events (Ereignisse) abstimmen und den Timer mit voraus liegenden Events programmieren können. Allgemeiner EPG-Bildschirm

EPG So. 16/04/2005 07:05:11 So. 16/04/2005 07:05:11Programme 07:00 08:00 09:00070 BBC News07:00 – 07:30 The Bold and BeautifulBBC News The B *** *** *** ****** *** *** ****** *** ****** *** ***BBC 1BBC 2CBBC Channel Seite l Seite k Vortag Nächster Tag Wählen OK/Timer OK i+ ENDDTV MENU RADIO TV/Radio Benutzen des EPG 1 Drücken Sie EPG.

• Drücken von RADIO schaltet zwischen dem DTV-und dem Radiomodus um. 2 Rufen Sie mit a/b/c/d das gewünschte Programm oder Event auf.
• Das im Bildfenster gezeigte Bild wechselt. In der Programmliste: 1 Drücken Sie a/b zum Vor-/Zurückrollen der Seite, oder 2 Drücken Sie ROT (Seite l) oder GRÜN (Seite k), um in nur einem Schritt zur vorherigen/nächstenSeite zu springen. In der Eventnamenliste: 1 Drücken Sie c/d zum Rollen der Seite nach links/ rechts, oder 2 Drücken Sie GELB (Vortag) oder BLAU (Nächster Tag), um in nur einem Schritt zum vorherigen/nächsten Tag zu springen. Benutzen des EPG-Timers Wenn der Timer programmiert ist, empfängt der TV automatisch das vorprogrammierte TV-Event, wenn dessen Sendezeit beginnt. 1 Drücken Sie EPG.

Wählen Sie mit a/b/c/d das vorzuprogrammierende Event in der Eventnamenliste und drücken Sie dann OK (OK/Timer).

• Wählen Sie ein Event, das noch nicht begonnen hat. 3 Drücken Sie ROT (Timer-Modus), wählen Sie dann mit a/b den gewünschten Parameter (Einmalig, Täglich, Wöchentlich oder Monatlich) und drücken Sie dann OK.
• Das vorprogrammierte Event wird in der EPGEventnamenliste durch einen orangefarbenenHintergrund hervorgehoben. TimerP.Nr Programmname Modus Datum Uhrzeit DauerBBC NewsEinmalig04/11/05 07:00 00:30WählenOK ENDDTV MENUTimer-Modus Timer löschenWöchentlichMonatlichTäglichEinmalig HINWEIS
• Wenn Sie diese Funktion für Aufnahme benutzen, denken Sie bitte auch daran, den Timer des Aufnahmegeräts entsprechend zu programmieren.

• Schalten Sie während der Aufnahme mit dieser Funktion nicht auf einen anderen Kanal.

• Diese Funktion ist für gesperrte oder auf Kindersicherung eingestellte Programme nicht verwendbar. (Siehe Seiten 24 und 27.)

• Mit der Timer-Funktion können bis zu 8 Events vorprogrammiert werden.

• Wenn der TV bei Annäherung an die programmierte Sendezeit im Standby-Modus ist, werden die Aufnahmesignale ohne Wiedergabe des Bilds auf dem Bildschirm ausgegeben.

• Bei laufender Betrachtung eines anderen Events erscheint vor der programmierten Zeit einige Sekunden lang eine Alarmmeldung auf dem Bildschirm.

• Zum Löschen der Vorprogrammierung das zu löschende Event wählen, GRÜN (Timer löschen) drücken, mit c/d „Ja“ wählen und dann OK drücken.

• Wenn sich vorprogrammierte Events überschneiden, erscheint eine Warnmeldung.

• Der TV schaltet sich eventuell erst nach einigen Sekunden ein, wenn Sie am EPG-Timer ein Ereignis vorprogrammiert haben und wenn das Netzkabel abgetrennt wurde.

• Wenn Sie im DTV-Modus ein Event am EPG-Timer programmieren und dann mit B an der Fernbedienung auf den Bereitschaftsmodus schalten, ist der Stromverbrauch gegenüber dem Normalzustand erhöht (ca. 22 W), bis das programmierte Event gesendet wird. Wenn Sie zum Ausschalten des Stroms a am TV drücken, ist der Stromverbrauch der Gleiche wie der normale Verbrauch im Bereitschaftsmodus (ca. 0,9 W) und der EPG-Timer ist ohne Funktion. 1 Programmname 2 Eventname 3 Bildfenster 4 Programmliste

• Zeigt die Liste mit allen zurzeit verfügbaren Programmen. Wenn Sie die Liste durchrollen, werden die Zeilen der rechts angezeigten Liste der Eventnamen entsprechend aktualisiert. 5 Eventnamenliste

• Zeigt die Namen der aktuellen Ereignisse in einem Zeilen- und Spaltenraster an. Sie können je nach Bedingungen Informationen auch zu mehrere Tage voraus liegenden Ereignissen abrufen.

Wenn ein empfangenes Programm keinen Namen enthält, wird entweder „No event name“ oder ein leeres Feld angezeigt. Das Programm kann aber trotzdem betrachtet werden. 3 Um ein derzeit ausgestrahltes Event zu sehen, drücken Sie OK (OK/Timer).

• Auf dem TV erscheint das Bild in Vollgröße.• Wenn Sie ein Event wählen, das noch nichtbegonnen hat, wird stattdessen der EPG-TimerModus aktiviert.HINWEIS
• Drücken von p ruft EPG-Beschreibungen ab, denen nähere Informationen zum gewählten Event entnommen werden können. Zum Schließen p oder END drücken.

WählenENDOKDTV MENU RADIOTV/Radio 2 Auf dem Bildschirm erscheint die Programmliste im TV- oder Radio-Modus, die nach den auf Seite 24 konfigurierten Favoritentypen (Alle, Fav 1 - 4) geordnet ist. 3 Wählen Sie mit a/b das gewünschte Programm und drücken Sie dann OK.

• Das im Bildfenster gezeigte Bild wechselt. 4 Schließen Sie die Programmliste mit END, um das Bild in Vollgröße auf dem Bildschirm zu betrachten. 2 Wählen Sie mit a/b das gewünschte Programm und drücken Sie dann OK.

• Auf dem TV erscheint das Bild in Vollgröße. HINWEIS

• Die Grundbedienung ist ähnlich wie beim EPG.

• ESG enthält keine Informationen zu voraus liegenden Events und bietet keinen Zugriff auf die Timer-Funktion. Q Logische Kanalnummer W Programmname E Trägername R Favoritentyp T Teletext verfügbar Y Untertitel verfügbar U Sperrstatus I Verschlüsseltes Programm O Multi-Audio-Status P Name des aktuellen Events { Aktuelles Datum und Uhrzeit } MHEG5 verfügbar 2 Zum Anzeigen detaillierterer Informationen erneut p drücken.

• Hier können Sie die Signalstärke und Signalqualität des gewählten Programms kontrollieren. Benutzen des ESG Der „Electronic Service Guide“ (ESG) ist eine vereinfachte Version des EPG, die sich auf die wesentlichen Informationen zu den aktuellen Events begrenzt, um dadurch einen schnelleren Zugriff zu ermöglichen. 1 Drücken Sie ESG.

• Der ESG-Bildschirm erscheint. Benutzen der digitalen Programmliste Wählen von Programmen aus der Programmliste anstelle des Abrufens mit den Zifferntasten - oder P (s/r). 1 Drücken Sie OK, wenn kein anderes Menü angezeigt ist. (Außer externer Eingang) Betrachten eines Programmbanners Ein Programmbanner enthält Eventnamen, Start-/ Endzeiten von Events und andere nützliche Informationen. 1 Drücken Sie p. Programmbanner

Aktuell empfangenes Programm Im Bildfenster gezeigtes Programm

AudiotypMPEG2StereoAudio-ModusWählenOK ENDDTV MENU 2 Wählen Sie mit a/b „Sprache“, mit c/d eine der im Stream angebotenen Sprachen und drücken Sie dannb. 3 Wählen Sie „Untertitel“ und mit c/d „Ein“ oder „Aus“.

• Es erscheint eine Bestätigungsabfrage. 4 Wählen Sie mit c/d „Ja“ und drücken Sie OK. HINWEIS

• Wenn „Untertitel“ auf „Ein“ eingestellt ist und der TV ein Programm empfängt, das sowohl MHEG5- als auch Untertiteldaten enthält, erhalten die Untertitel Vorrang und die Einblendung der Untertitel startet automatisch. In diesem Falle m drücken, um MHEG5 zu starten. UntertitelEnglish Ein SpracheUntertitelWählenOK ENDDTV MENU 2 Wählen Sie mit c/d den gewünschten Audio- Modus (Links, Rechts, L+R, Stereo), und gehen Sie mit b nach unten. 3 Wählen Sie unter den für das Programm verfügbaren Sprachen mit a/b die gewünschte Sprache aus und drücken Sie dann OK. HINWEIS

• Wenn Sie ein anderes Programm aufrufen oder der Strom ausgeschaltet wird, stellen sich die Einstellungen auf die im Sprache-Menü (Seite 23) eingestellten Parameter zurück. Verwenden der MHEG5-Anwendung (nur Großbritannien) Einige Sender strahlen für die MHEG-Anwendung (MHEG = Multimedia and Hypermedia Expert Group) codierte Programme aus, die interaktives Digitalfernsehen ermöglicht. Wenn vorhanden, startet die MHEG5-Anwendung auf Drücken von m. Beispiel für MHEG5-Bildschirm Benutzen der Multi-Audio-Funktion Hier können Sie die Einstellungen von Audio-Modus und Sprache für das aktuell betrachtete Programm ändern. 1 Drücken Sie 2, wenn kein anderes Menü angezeigt ist. Anzeigen von Untertiteln Zum Einstellen der gewünschten Untertitelsprache und Ein- und Ausschalten der Anzeige von Untertiteln. 1 Drücken Sie [, wenn kein anderes Menü angezeigt ist.

• Wenn „Untertitel“ auf „Ein“ eingestellt ist, blendet der TV bei Empfang eines Programms mit Untertiteldaten automatisch die Untertitel ein.

• Diese Funktion wird mit jedem Ausschalten des TVs wieder deaktiviert.

• Wenn Sie während der Betrachtung von DTV-Programmen [ drücken, erscheint eventuell anstelle des erwähnten Untertitel-OSD-Bildschirms die Meldung „Keine Untertitel“. (Dies tritt abhängig vom Programmtyp auf und kommt auch dann vor, wenn der TV tatsächlich Untertiteldaten empfängt.) In solchen Fällen bitte zuerst mit m den Teletextmodus aktivieren und dann [ drücken. Benutzer eines LC-37AD5E, LC-42AD5E:

• Nach dem Einschalten des Stroms sind die Untertitel ausgeschaltet. Benutzer eines LC-37AD5S, LC-42AD5S:

• Nach dem Einschalten des Stroms sind die Untertitel eingeschaltet. LC-AD5E_DE_e 07.4.23, 10:41 AM3132
• B an der Fernbedienung gedrückt? (Siehe S. 8.)Falls die Anzeige am TV rot aufleuchtet, B drücken.• Ist das Netzkabel abgetrennt? (Siehe S. 4.)• Kontrollieren Sie, ob a am TV gedrückt wurde. (Siehe S. 8.)• Externe Einflüsse wie Gewitter oder statische Elektrizität könnenFunktionsstörungen verursachen. In solchen Fällen das Gerät zunächst aus-und wieder einschalten oder den Netzstecker ziehen und nach 1 oder 2 Minutenwieder anschließen.
• Batterien in falscher Ausrichtung (e, f) eingelegt? (Siehe S. 5.)
• Batterien erschöpft? (Durch neue Batterien ersetzen.)• Unter zu hellem Licht oder Leuchtstoffröhrenbeleuchtung benutzt?• Starker Einfall von Leuchtstoffröhrenlicht in den Fernbedienungssensor?• Bild falsch positioniert? (Siehe S. 18.)• Ungeeignete Bildschirmmodus-Einstellungen (4:3 Bildformat/Breitbildmodus),z.B. Bildformat? (Siehe S. 18 und 20.)• Farbtönung anpassen. (Siehe S. 13 und 14.)• Raum zu hell? In zu hellen Räumen kann das Bild dunkel wirken.• Farbsystem-Einstellung kontrollieren. (Siehe S. 16 und 19.)• Kontrollieren Sie die HDMI-Einstellung. (Siehe S. 19.)• Innentemperatur des Geräts erhöht.Reinigen bzw. alle die Belüftung behindernden Objekte entfernen.• Ausschaltfunktion-Einstellung kontrollieren. (Siehe S. 15.)• Ist der Abschalttimer aktiviert? SLEEP an der Fernbedienung drücken, bis derTimer deaktiviert ist.• Externe Komponenten richtig angeschlossen? (Siehe S. 9 und 10.)• Wurde die Einstellung des Eingangssignals nach dem Anschluss richtigausgeführt? (Siehe S. 19.)• Eingang richtig gewählt? (Siehe S. 9.)• Eingangssignal nicht kompatibel? (Siehe S. 33.)• Bildeinstellungen richtig gewählt? (Siehe S. 13 und 14.)• Ist die Antenne korrekt angeschlossen? (Siehe S. 4.)• Ist „Ein“ für „Nur Audio“ gewählt? (Siehe S. 18.)• Lautstärke zu niedrig eingestellt? (Siehe S. 6 und 7.) Vergewissern Sie sich, dass der Kopfhörer nicht angeschlossen ist. (Siehe S. 7.)

Kontrollieren Sie, ob e an der Fernbedienung gedrückt wurde. (Siehe S. 6.)

• Kontrollieren, ob „Schwarz/Weiß“ auf „Ein“ gestellt ist. Falls ja, auf „Aus“ einstellen.(Siehe Seite 14.)• Dies ist kein Hinweis auf ein Betriebsproblem. Die Geräusche treten auf, wenndas Gehäuse sich wärmebedingt geringfügig ausdehnt bzw. schrumpft. DasLeistungsvermögen des TVs wird dadurch nicht beeinträchtigt. Störungsbehebung Anhang Vorsichtsmaßnahmen für Benutzung bei hohen und niedrigen Umgebungstemperaturen

• Wenn dieses Gerät in einer Umgebung mit niedriger Temperatur (z.B. unbeheizter Raum, Büro) verwendet wird, kann das Bild nachziehen oder leicht verzögert angezeigt werden. Dies ist keine Fehlfunktion und das Gerät funktioniert wieder normal, wenn sich die Temperaturen im Raum normalisieren.
• Das Gerät nicht an einem warmen oder kalten Ort stehen lassen. Das Gerät sollte auch nicht an einem Ort aufgestellt werden, an dem direkte Sonneneinstrahlung vorhanden ist oder in der Nähe eines Heizgerätes. Dadurch kann sich das Gehäuse verziehen und es kann zu Fehlfunktionen des LCD-Panels kommen.Lagertemperatur: f20°C bis e60°C. WICHTIGER HINWEIS ZUM ZURÜCKSTELLEN DER GEHEIMNUMMER Es empfiehlt sich, die nachstehenden Instruktionen aus der Bedienungsanleitung zu entfernen, damit sie nicht vonKindern gelesen werden. Da die Bedienungsanleitung mehrsprachig verfasst ist, wird dies auch für die entsprechendenAbschnitte in den anderen Sprachen empfohlen. Bewahren Sie die Instruktionen sicher auf, um bei Bedarf daraufzurückgreifen zu können. 1 Schritte 1 bis 3 von Ändern der Geheimnummer wiederholen. (Siehe S. 17.) 2 Geben Sie „3001“ ein, um die Geheimnummer zu löschen.
• Die Geheimnummer stellt sich auf die Werksvorgabe „1234“ zurück. Problem
• Kein Strom.• Kein Betrieb möglich.• Kein Ansprechen aufFernbedienung.• Bild verstümmelt.• Verfärbungen, Farbe blass oderzu dunkel, schlechterFarbabgleich.• Plötzliches Ausschalten.• Kein Bild.• Kein Ton. DTV-Menü wird monochrom angezeigt,Menüpunkte schwer wählbar.• Vom TV können sporadischKnacksgeräusche zu hörensein. Lösungsansätze LC-AD5E_DE_f 07.4.23, 10:42 AM3233 Anhang Tabelle für PC-Kompatibilität Datenübertragungsverfahren Senden Sie die Steuerbefehle vom PC über den RS- 232C-Anschluss. Das TV wird entsprechend den empfangenen Befehlen gesteuert und sendet eine Antwort zum PC. Senden Sie nicht mehrere Befehle gleichzeitig. Warten Sie bis der PC die OK-Antwort empfängt, bevor der nächste Befehl gesendet wird. Rücklaufcode4-stelliger Befehl 4-stelliger ParameterBefehlsformatAcht ASCII-Codes e CR4-stelliger Befehl: Befehl. Text mit vier Zeichen.4-stelliger Parameter: Parameter 0 – 9, g, Leerzeichen, ? C1 C2 C3 C4 P1 P2 P3 P4 Parameter Geben Sie die Parameterwerte linksbündig ein und füllen Sie die restlichen Stellen mit Leerzeichen auf. (Achten Siedarauf, dass für Parameter vier Werte eingegeben werden.)Wenn der eingegebene Parameter nicht innerhalb des Einstellbereichs liegt, erscheint „ERR“. (Siehe „Antwortcode- Format“.)Bei einigen Befehlen erscheint auf Eingabe von „?“ deraktuelle Einstellwert.

Rücklaufcode (0DH)Antwortcode-FormatNormalantwortProblemantwort (Übertragungsfehler oder nicht korrekterBefehl)Rücklaufcode (0DH)

ERR RS-232C-Schnittstelle PC-Steuerung des TV

• Wenn ein Programm eingestellt ist, kann das TV mit dem PC unter Verwendung des RS-232C- Anschlusses gesteuert werden. Dies umfasst das Umschalten des Eingangs (Computer/Video), das Regeln der Lautstärke und verschiedene andere Regel- und Einstellmöglichkeiten, die automatische programmierte Wiedergabe ermöglichen.

• Schließen Sie für den Anschluss ein überkreuztes RS-232C-Kabel (im Fachhandel erhältlich) über einen 9-pin D-sub/MINI-DIN (optional: AN-A1RS) an. HINWEIS
• Diese Bedienungsschritte sollten nur von Personenausgeführt werden, die mit der Verwendung von PCsvertraut sind. Übertragungsbedingungen Stellen Sie die Einstellungen für die RS-232C- Kommunikation des PCs auf die Kommunikationsbedingungen des TV ein. Beim TV sind folgende Einstellungen vorgegeben: Serielles RS-232C-Steuerkabel (überkreuzt, im Fachhandel erhältlich) 9-pin D-sub/MINI-DIN-Adapterkabel(optional: AN-A1RS) VGA, SVGA und XGA sind geschützte Warenzeichen der International Business Machines Co., Inc. Baud-Rate: Paritätsbit: Datenlänge: Stoppbit: Flusssteuerung:

8 Bit Keines 1 Bit Keine HINWEIS

• Dieser TV besitzt nur begrenzte PC-Kompatibilität. Einwandfreier Betrieb ist nur gewährleistet, wenn dieVideokarte exakt dem VESA 60Hz-Standard entspricht.Etwaige Abweichungen von diesem Standard habenBildverzerrungen zur Folge.AuflösungHorizontal-frequenzVertikal-frequenzVESA-Standard 640 g 480VGA 31,5 kHz 60 Hz

Strom aus (Bereitschaft) Eingangsumschaltung (Toggle) TV (Kanal fix) DTV (Kanal fix) EXT1 – 6 (1 – 6) 1 bis 6, ERR (TV/DTV) Direktwahl (1 – 99) 1 bis 99 Kanal aufwärts Kanal abwärts DTV Direktwahl (1 – 999) 1 bis 999 DTV-Kanal aufwärts DTV-Kanal abwärts EXT1 (Y/C) EXT1 (FBAS) EXT1 (RGB) 0 bis 2 EXT2 (Y/C) EXT2 (FBAS) EXT2 (RGB) 0 bis 2 EXT3 (Hinten) EXT3 (Seite) EXT4 (RGB) EXT4 (Komponenten) 0 bis 1 EXT5 (HDMI) EXT6 (HDMI) AV-Moduswahl (Toggle) Standard Soft Eco Anwender Dynamisch 1 bis 5 Lautstärke (0 – 60) 0 bis 60 Versorgung Eingangswahl A Kanal Eingangswahl B AV-Moduswahl Lautstärke

Gegenstand Befehl Parameter Steuerungsinhalt

H-Pos. AV (ⳮ10 bis Ⳮ10) AV (ⳮ10 bis Ⳮ10) V-Pos. AV (ⳮ10 bis Ⳮ10) AV (ⳮ10 bis Ⳮ10) Takt (0 – 180) 0 bis 180 Phase (0 – 40) 0 bis 40 Breitbild-Modus (Toggle) Normal (AV) Zoom 14:9 (AV) Panorama (AV) Voll (AV) Kino 16:9 (AV) Kino 14:9 (AV) Normal (PC) Voll (PC) 1 bis 10 Stummschaltung (Toggle) Stummschaltung EIN Stummschaltung AUS 1 bis 2 Surround (Toggle) Surround EIN Surround AUS 1 bis 2 Tonwahl (ST/Bilingual/Mono) AUS 30 m 1 Std.00 Min. 1 Std.30 Min. 2 Std.00 Min. 2 Std.30 Min. 0 bis 150 Text aus Text ändern (Toggle) 0 bis 1 Direkter Seitenzugriff (100 – 899) 100 bis 899

Gegenstand Befehl Parameter Steuerungsinhalt Breitbild-Modus Position Surround Stummschaltung Audio-Wechsel Timer Aus Text HINWEIS

• Auf Stellen, die in der Parameterspalte einen tief gesetzten Strich (_) enthalten, jeweils ein Leerzeichen eingeben.

Auf Stellen, die ein Sternchen (*) enthalten, einen Wert innerhalb des unter „Steuerungsinhalt“ angegebenen Bereiches eingeben.

✓✓✓✓—————————— ✓✓✓✓✓✓✓✓✓✓✓✓✓✓

Benutzer- angepasste Einstufung Gesendete Einstufung Benutzer- angepasste Einstufung Gesendete Einstufung LC-AD5E_DE_f 07.6.15, 0:24 PM3435 Gegenstand Videofarbsystem PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60 TV-Funktion CCIR (B/G, I, D/K, L, L’)TV-Standard Technische Daten LCD-Panel Anzahl Pixel 3.147.264 Bildpunkte (1366 g 768 g 3 Bildpunkte) VHF/UHF Kan. E2–E69, Kan. F2–F10, Kan. I21–I69, Kan. IR A–IR J, (Digital: Kan. E5–E69) CATV Hyperband, Kan. S1–S41 TV-Tunersystem Automatische Presets 99 Kanäle, Automatische Eingabe der Kanalnamen, Automatisches Sortieren STEREO/BILINGUAL NICAM/A2EmpfangbareKanäleHelligkeit 470 cd/m Lebensdauer der Hintergrundleuchte 60.000 Stunden (bei Standard-Einstellung)Betrachtungswinkel H : 176° V : 176° Audioverstärker 10W g 2 Lautsprecher (100 mm g 35 mm) g 2 AnschlüsseUHF/VHF 75 q DIN (Analog und Digital)Antenneneingang Anhang SCART (AV-Eingang, Y/C-Eingang, RGB-Eingang, TV-Ausgang)EXT 2EXT 3 S-VIDEO (Y/C-Eingang), RCA-Cinch (AV-Eingang)EXT 1SCART (AV Eingang/Ausgang, Y/C-Eingang, RGB-Eingang, AV Link) 9-pin MINI-DIN-Verbinder (männl.) RS-232C EXT 5 HDMI, 3,5 mm Ø Steckanschluss (Audioeingang) EXT 4 3,5 mm Ø Steckanschluss (Audioeingang), 15-pin Mini D-Sub (PC/Komponenten) AnalogDigital DVB-T (2K/8K OFDM) 37o LCD-FARBFERNSEHGERÄT, Modell: LC-37AD5E, LC-37AD5S 37o Advanced Super View

• Um fortlaufende Verbesserungen sicherzustellen, behält sich SHARP das Recht vor, das Design und die technischen Daten für Produktverbesserungen ohne vorherige Ankündigung zu ändern. Die angegebenen technischen Leistungsdaten sind nominale Werte von Produktionseinheiten. Es können Abweichungen von diesen Werten bei einzelnen Geräten auftreten. HINWEIS

• Zeichnungen mit den genauen Abmessungen finden Sie innen auf der Rückseite dieser Anleitung. Das aufgeführte Sonderzubehör ist für den LCD- Farbfernseher erhältlich. Sie können es bei Ihrem Fachhändler erwerben.

• Weiteres Sonderzubehör kann in naher Zukunft im Fachhandel angeboten werden. Bitte prüfen Sie beim Kauf im neuesten Katalog die Kompatibilität und fragen Sie nach der Erwerbsmöglichkeit. Sonderzubehör Nr. Wandhalterung (LC-37AD5E, LC-37AD5S, LC-42AD5E, LC-42AD5S) Bezeichnung Teile-Nummer 1 AN-37AG2 OSD-Anzeigesprachen Englisch/Deutsch/Französisch/Italienisch/Spanisch/Niederländisch/Schwedisch/Portugiesisch/ Finnisch/Türkisch/Griechisch/Russisch/Polnisch Stromversorgung 220–240 V Wechselstrom, 50 Hz LeistungsaufnahmeGewichtOUTPUT RCA-Cinch (Audio)Kopfhörer3,5 mm Ø Steckanschluss (Audioausgang) Betriebstemperaturbereich 0°C bis e40°C C.I. (Common Interface) EN50221, R206001EXT 6 HDMI19,1 kg (nur Display),21,2 kg (Display mit Ständer)156 W (0,9 W Bereitschaft)(Standard IEC60107) 9-pin D-sub/MINI-DIN- Adapterkabel 2 AN-A1RS 42o LCD-FARBFERNSEHGERÄT, Modell: LC-42AD5E, LC-42AD5S 42o WXGA-PANEL500 cd/m 203 W (0,9 W Standby)(Method IEC60107)25,4 kg (Display only),28,0 kg (Display with stand)H : 178° V : 178° (100 mm g 40 mm) g 4 LC-AD5E_DE_f 07.6.15, 0:24 PM3536 Achtung: Ihr Produkt trägt dieses Symbol. Es besagt, dass Elektro- und Elektronikgeräte nicht mit dem Haushaltsmüll entsorgt, sondern einem getrennten Rücknahmesystem zugeführt werden sollten. A. Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll ! Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektro- und Elektronikgeräten vorschreibt, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden. Nach der Einführung der Richtlinie in den EU-Mitgliedstaaten können Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kostenlos an ausgewiesenen Rücknahmestellen abgeben*. In einigen Ländern* können Sie Altgeräte u.U. auch kostenlos bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. *) Weitere Einzelheiten erhalten Sie von Ihrer Gemeindeverwaltung. Wenn Ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollten diese vorher entnommen und gemäß örtlich geltenden Regelungen getrennt entsorgt werden. Durch die ordnungsgemäße Entsorgung tragen Sie dazu bei, dass Altgeräte angemessen gesammelt, behandelt und verwendet werden. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäße Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur Entsorgung dieses Geräts. Für die Schweiz: Gebrauchte Elektro- und Elektronikgeräte können kostenlos beim Händler abgegeben werden, auch wenn Sie kein neues Produkt kaufen. Weitere Rücknahmesysteme finden Sie auf der Homepage von www.swico.ch oder www.sens.ch. B. Entsorgungsinformationen für gewerbliche Nutzer

1. In der Europäischen Union

Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden. Für Spanien: Bitte wenden Sie sich an das vorhandene Rücknahmesystem oder Ihre Gemeindeverwaltung, wenn Sie Fragen zur Rücknahme Ihrer Altgeräte haben.

2. In anderen Ländern außerhalb der EU

OPERATION MANUAL BEDIENUNGSANLEITUNG
