Marke	Fagor
Modell	CFB900AX
Produkttyp	Dunstabzugshaube
Stromversorgung	220-240 V einphasig, 10 oder 16 A
Motorleistung	Nicht spezifiziert (Standardmodell)
Abmessungen (B x T x H)	90 cm (Breite) x höhenverstellbar
Gewicht	Nicht spezifiziert (ca. 15-20 kg)
Mindestsicherheitsabstand	70 cm über der Kochfläche
Betriebsarten	Abluft (Rohr Ø125 oder 150 mm) oder Umluft (Aktivkohlefilter optional)
Bedienelemente	Touch mit Display: Ein/Aus, Geschwindigkeiten, Boost, Timer, Automatikmodus, Beleuchtung, Sauerstofffunktion
Anzahl Geschwindigkeiten	4 Stufen + Boost
Automatikmodus	Wärme-/Dampferkennung, automatische Geschwindigkeitsanpassung
Abschaltverzögerung	10 Minuten nach dem Kochen
Sauerstofffunktion	Leise Reduzierte Geschwindigkeit, programmierbar von 1 bis 9 Stunden
Beleuchtung	Halogen G4 20W 12V, dimmbar
Fettfilter (Kassette)	Spülmaschinengeeignet, Reinigung alle 30 Stunden
Aktivkohlefilter	Optional, Austausch alle 120 Stunden
Außenpflege	Seifenwasser, keine Scheuermittel
Sicherheit	Vor Reinigung Netzstecker ziehen, automatische Abschaltung von Lüfter und Beleuchtung nach 9h
Geräuschpegel	Nicht spezifiziert (Standardmodell ca. 55-65 dB)
Garantie	Nicht spezifiziert (Kundendienst konsultieren)

Häufig gestellte Fragen - CFB900AX FAGOR

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 70 cm für Elektro-, Gas- oder Mischkochfelder. Wenn die Anleitung Ihres Kochfelds einen größeren Abstand vorschreibt, ist dieser einzuhalten.

Wie installiere ich die Dunstabzugshaube im Umluftbetrieb?

Im Umluftbetrieb müssen Sie die Rückstauklappe entfernen, einen Rauchumlenker an der Decke installieren und einen Aktivkohlefilter (optional) zur Geruchsbindung hinzufügen. Der Schlauch wird zwischen dem Umlenker und dem Motorauslass angeschlossen.

Wie reinige ich den Fettfilter (Kassette)?

Der Kassettenfilter muss alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Er kann aufrecht in der Spülmaschine oder von Hand mit heißem Wasser und mildem Reinigungsmittel gewaschen werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter (optional) sollte etwa alle 120 Betriebsstunden oder mindestens einmal jährlich je nach Nutzung ausgetauscht werden. Die dauerhafte F-Anzeige signalisiert die Sättigung.

Wie aktiviere ich den Automatikmodus?

Drücken Sie die Taste Automatikmodus (Symbol). Die Kontrollleuchte blinkt, um anzuzeigen, dass die Haube im Automatikmodus ist. Sie schaltet sich automatisch ein, wenn Wärme oder Dampf erkannt wird.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zunächst, ob kein Stromausfall vorliegt, ob der Stecker eingesteckt ist und eine Geschwindigkeit ausgewählt wurde. Überprüfen Sie auch die Sicherung (10 oder 16 A).

Wie stelle ich die Empfindlichkeit des Automatikmodus ein?

Im Konfigurationsmodus drücken Sie länger als 2 Sekunden die Taste + oder - zum Einstellen der Empfindlichkeit: Drücken auf + erhöht, auf - verringert. Die Konfiguration wird nach 10 Sekunden automatisch bestätigt.

Kann ich die Haube mit einem Induktions-, Glaskeramik- oder Gaskochfeld verwenden?

Ja, die Haube ist kompatibel. Wählen Sie im Konfigurationsmodus den Kochfeldtyp: I für Induktion, U für Glaskeramik, G für Gas. Bestätigen Sie durch gleichzeitiges Drücken der Tasten + und -.

Wie wechsle ich die Beleuchtungslampe?

Ziehen Sie den Netzstecker der Haube. Entfernen Sie die Abdeckung, ersetzen Sie die Halogenlampe G4 20W 12V. Montieren Sie in umgekehrter Reihenfolge wieder zusammen.

Was bedeutet die blinkende oder dauerhafte F-Anzeige?

Die blinkende F-Anzeige zeigt an, dass der Fettfilter gereinigt werden muss. Die dauerhafte F-Anzeige zeigt an, dass der Aktivkohlefilter ausgetauscht werden muss. Führen Sie einen langen Tastendruck auf die entsprechende Taste aus, um die Anzeige nach der Wartung zurückzusetzen.

BEDIENUNGSANLEITUNG CFB900AX FAGOR

DE BETRIEBSANLEITUNG

Hotte décorative

Dekor-Dunstabzugshaube

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:

Bitte lesen Sie vor der Inbetriebnahme des Geräts diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

1/FÜR DEN BENUTZER

• Sicherheitshinweise 58
• Umweltschutz 59 Gerätebeschreibung 60

2 / INSTALLATION DES GERÄTS

Benutzung mit Abluftbetrieb 61 Benutzung mit Umluftbetrieb 61 - Stromanschluss 62 Montage der Dunstabzugshaube 63 Montage des Kamins Abluft ins Freie 64 Umluft. 65

3 / BENUTZUNG DES GERÄTS

• Beschreibung der Bedienelemente 66

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung der Filterkassette 71 Austausch des Kohlefilters 71
• Reinigung der Außenfläche 71, Austausch der Lampe 71, Pflege des Geräts 72

5/FUNKTIONSSTÖRUNGEN 73

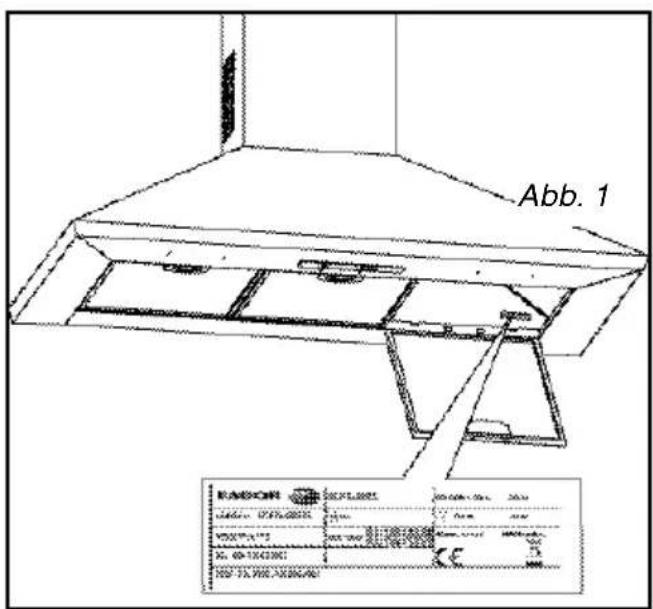

6/KUNDENDIENST 73

Wichtig

Diese Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder weitergegeben werden, sicherstellen, dass das Gerät mit der Betriebsanleitung übergeben wird. Vor der Installation und Benutzung des Geräts sollen folgende Hinweise zur Kenntnis genommen werden, die der Sicherheit des Bedieners und anderer Personen des Haushalts dienen.

SICHERHEITSHINWEISE

— Dieses Gerät ist für die Benutzung durch Privatpersonen im Haushalt konzipiert. Personen (einschließlich Kindern), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, dieses Gerät sicher zu bedienen, dürfen dieses Gerät nur unter Aufsicht oder mit Anweisung einer für ihre Sicherheit verantwortlichen Person benutzen. Kinder sollen beaufsichtigt werden, um zu gewährleisten, dass sie das Gerät nicht als Spielzeug verwenden. — Das Gerät beim Empfang auspacken und auf seinen allgemeinen Zustand prüfen. Eventuelle Beanstandungen schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten. — Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kommerzielle oder industrielle oder andere Zwecke benutzen, als diejenigen, für die es konzipiert worden ist. Die Merkmale dieses Geräts nicht verändern oder versuchen, sie zu verändern. Dies würde eine ernste Gefahr für alle darstellen. — Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden. Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen. — Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.

— Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten Flammen können das Gerät beschädigen). Frittiervorgänge unter der Dunstabzugshaube müssen ständig überwacht werden. Die auf sehr hohe Temperaturen aufgeheizten Öle und Fette können Feuer fangen. Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen. — Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist nicht zulässig. — Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzen (Forderungen bezüglich der elektrischen Sicherheit). - Bei der Sorge um die ständige Verbesserung unserer Produkte behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern. — Für das spätere leichte Auffinden der Produktreferenzen des Geräts raten wir Ihnen, sie auf der Seite „Kundendienst und Kundenbeziehungen" zu notieren.

Achtung

In einer Küche, die mit einem an einen Kamin angeschlossenen Gerät (z.B. Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube darf nicht ohne die Filterkassetten benutzt werden.

Wenn die Dunstabzugshaube in der Küche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüftung des Raums vorgesehen werden.

Achtung

Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird.

UMWELTSCHUTZ

• Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und tragen Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.
• Ihr Gerät enthält bereits zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem

Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie über die zu Ihrem Wohnort am nächsten liegenden Sammelstellen.

• Wir danken Ihnen für ihren Beitrag zum Umweltschutz.

Achtung

Der Einbau muss von qualifizierten Installateuren und Technikern vorgenommen werden.

Achtung

Vor der ersten Benutzung der Filterkassette die Schutzfolie abziehen.

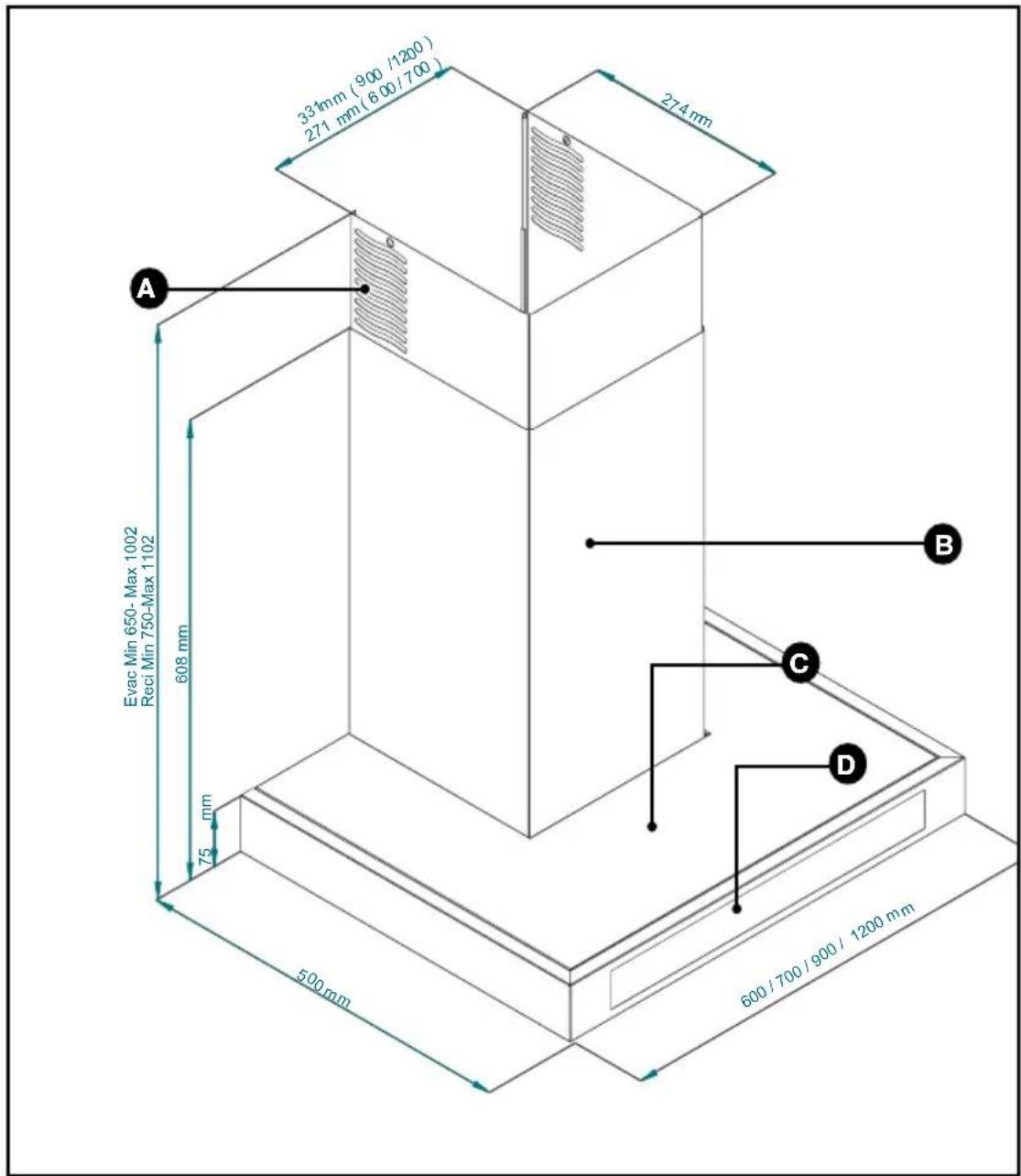

- GERÄTEBESCHREIBUNG

Ansaugöffnungen

Gehäuse

Kamin

Bedienelement

• Das Gerät muss während der Installation oder bei einem eventuellen Eingriff vom Stromnetz getrennt sein.
• Prüfen, dass die Netzspannung dem auf dem Geräteschild in der Dunstabzugshaube angegebenen Spannungswert entspricht.
• Wenn die Stromanlage der Wohnung für den Anschluss des Geräts eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.
• Wenn die Dunstabzugshaube im Abluftbetrieb betrieben wird, das Gerät nicht an ein Abzugsrohr für Verbrennungsabgase (Heizkessel, Kamin, usw.) oder an eine kontrollierte mechanische Belüftung anschließen.
• Das Abzugsrohr auf keinen Fall in den Dachboden führen.
• Die Dunstabzugshaube zur Sicherheit in mindestens 70 cm Entfernung von einer elektrischen, Gas- oder gemischten Kochstelle installieren.

BENUTZUNG MIT ABLUFT-BETRIEB

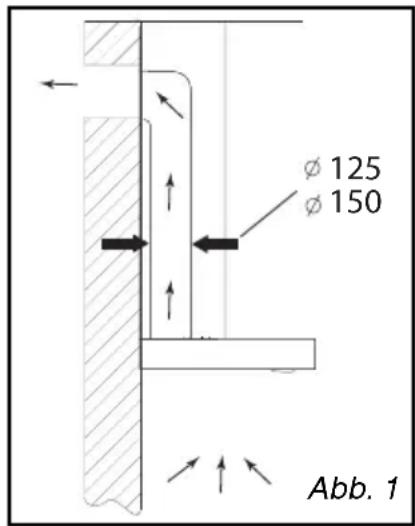

Bei vorhandenem Abzug ins Freie

(Abb. 1)

Die Dunstabzugshaube kann daran angeschlossen werden vermittels eines nicht mitgelieferten Abzugsrohrs (Mindest-Ø 125 mm, emailiert, aus Aluminium, flexibel oder aus unbrennbarem Material). Wenn das Rohr weniger als 125 mm Querschnitt hat, unbedingt in den Umluftbetrieb übergehen.

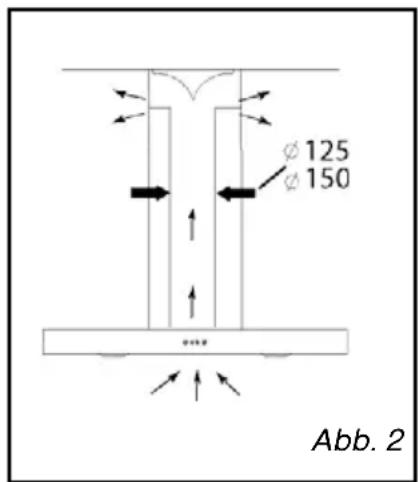

BENUTZUNG MIT UMLUFT-BETRIEB

Wenn kein Abzug ins Freie vorhanden ist (Abb. 2)

Alle unsere Geräte können auch im Umluftbetrieb betrieben werden.

In diesem Fall muss ein (optionales) Aktivkohlefilter eingesetzt werden, das die Gerüche zurückhält.

(siehe Kapitel 4: Austausch des Kohlefilters)

STROMANSCHLUSS

Bei der Installation und den Pflegevorgängen muss das Gerät vom Stromnetz abgetrennt werden, die Schmelzsicherungen müssen abgeschaltet oder herausgenommen werden.

Der Stromanschluss wird hergestellt, bevor das Gerät in das Möbel eingeschoben wird.

Prüfen, ob:

• die Leistung der Installation ausreicht,
• die Versorgungsleitungen in gutem Zustand sind,
• der Drahtquerschnitt mit den Installationsregeln übereinstimmt.

Achtung

Dieses Gerät wird mit einem

Versorgungskabel H 05 VVF mit 3 Leitern mit 0,75 mm2 (Nullleiter, Phase und Erdung) geliefert. Es muss vermittels einer Normsteckdose IEC 60083 an ein Stromnetz mit 220 - 240 V einphasig angeschlossen werden, die auch nach der Installation gemäß Einbauregeln zugänglich bleiben muss.

Wir können im Fall eines Unfalls nach einer nicht vorhandenen oder nicht ordnungsgemäßen Erdung nicht haftbar gemacht werden. Die Sicherung der Anlagen muss 10 oder 16 A betragen. Wenn das Anschlusskabel beschädigt ist, den Kundendienst rufen, um jegliche Gefahr auszuschließen.

Achtung

Wenn die Stromanlage der Wohnung

für den Anschluss des Geräts eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.

Achtung

Wenn die Dunstabzugshaube irgendeine Anomalie aufweist, das Gerät vom Stromnetz trennen oder die Schmelzsicherung entfernen, die der Anschlussleitung des Geräts entspricht.

MONTAGE DER DUNSTABZUGSHAUBE

Achtung

Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. In Frankreich werden diese Regeln in der DTU 61.1 des CSTB angegeben. Insbesondere darf die Abzugsluft nicht in eine Leitung geschickt werden, die für den Rauchabzug von Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden. Die Verwendung eines stillgelegten Abzugsrohrs kann nur mit der Erlaubnis eines kompetenten Fachmanns erfolgen.

Der Mindestabstand zwischen dem Kochfeld und dem niedrigsten Teil der Dunstabzugshaube muss 70 cm betragen. Wenn in der Betriebsanleitung des unter der Dunstabzugshaube installierten Kochfelds ein größerer Abstand als 70 cm vorgegeben ist, muss dieser berücksichtigt werden.

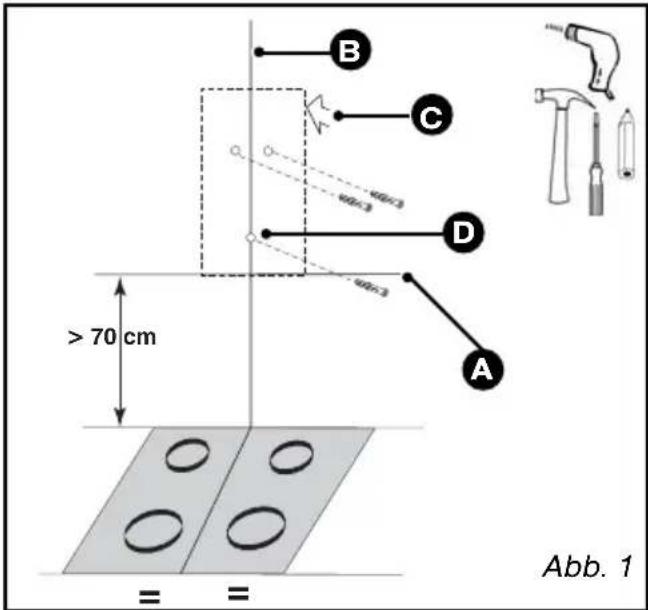

• In mindestens 70 cm Abstand über dem Kochfeld einen waagrechten Strich ziehen (A/Abb.1).

Einen vertikalen Strich (B/Abb. 1) an der Wand mittig im Verhältnis zum Kochfeld und von der Decke bis zur Grenze des vorstehenden waagrechten Strichs (A) ziehen.

Die Bohrschablone gegen die Wand platzieren (C/Abb. 1).

Bei Hohlwänden passende Dübel und Schrauben verwenden.

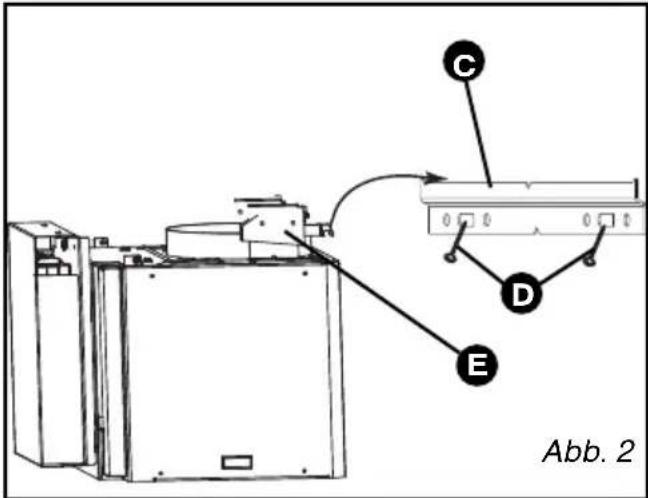

Die 2 Löcher bohren. Die 2 Dübel einsetzen. Die Befestigungsschiene (C/Abb. 2) mit den 2 Schrauben (D/Abb. 2) an der Wand befestigen. Die Dunstabzugshaube mit ihren Aufhängungen einhängen (E/Abb. 2). - Höhe und Waagrechte mit den Stellschrauben (E/Abb. 2) der Aufhängungen justieren (die obere Schraube für die Waagrechte, die untere Schraube für die Auflage an der Wand). - Sicherungsschraube gegen Anheben (D/Abb.1) einsetzen. - Klebeband des Komponentenkastens entfernen (F/Abb. 3). - Kasten etwa 2 cm anheben, dann aus der Arretierung ziehen, um 90 Grad drehen, schieben und mit den 2 Schrauben auf der Oberseite des Motors befestigen (Abb.3).

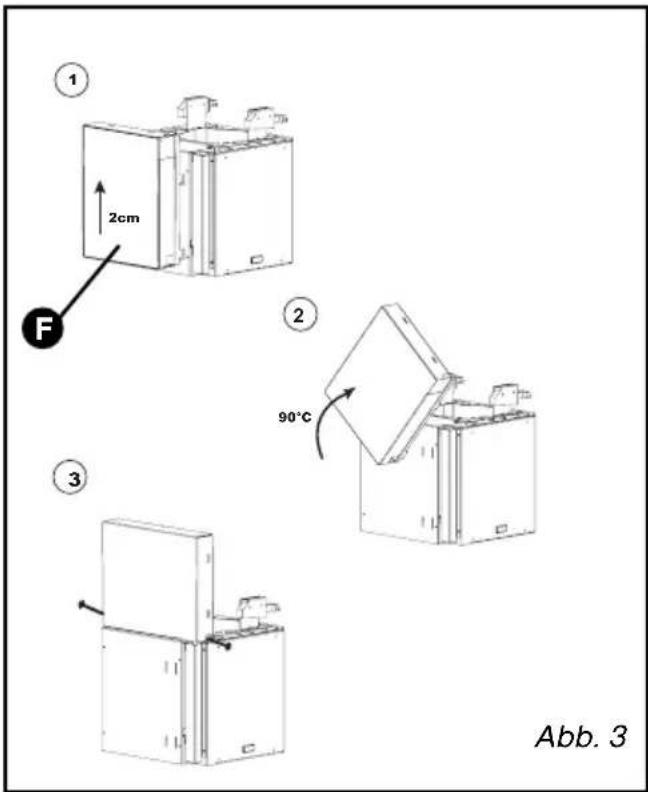

Darauf achten, beim Drehen und Befestigen die Kabel nicht zu beschädigen.

DE 2 / INSTALLATION DES GERÄTS

MONTAGE DES KAMINS

Abluft ins Freie

Die Metallhalterung des Kamins mit den beiden Schrauben an die Wand mit Stoß an der Decke befestigen (Abb. 1). Die Rücklaufklappe auf den Motorausgang montieren (Abb. 2). Mit dieser Rücklaufklappe kann der Eintritt der von außen kommenden Luft versperrt werden. - Im Fall eines Rohrs mit 125 mm Querschnitt gelieferten Adapter benutzen (Abb. 3).

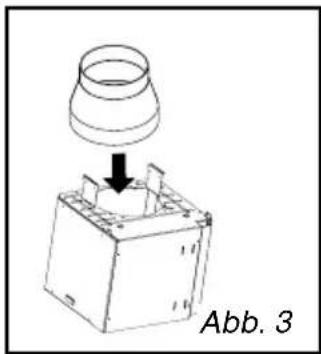

Wenn das Außenrohr einen Durchmesser von unter 125 mm aufweist, muss die Dunstabzugshaube unbedingt im Umluftbetrieb angeschlossen werden.

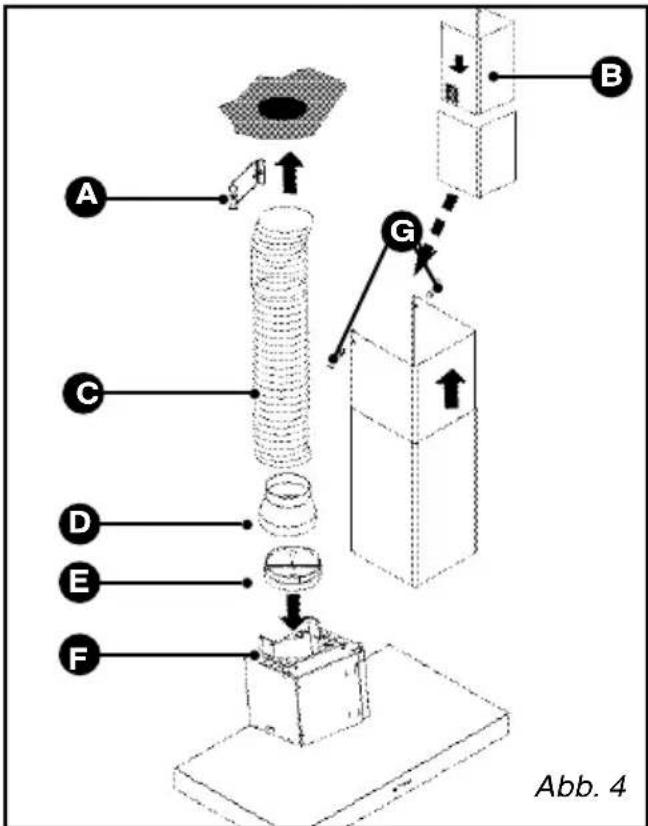

• Das Rohrende auf den Motorausgang schieben (Abb. 4).
• Den Teleskopkamin vorbereiten und damit die Ansaugöffnungen sorgfältig verstecken (Abb. 4). Den so zusammengesetzten Kamin auf die Abzugshaube schieben und den oberen Teil anheben, um die Höhe zu justieren (Abb. 4), dann auf der Metallhalterung des Kamins (A/Abb. 4) festschrauben.

Ratschlag

Wir empfehlen für die optimale Nutzung des Geräts den Anschluss an ein Rohr mit 150 mm Querschnitt (nicht mitgeliefert). Möglichst weniger Winkelstücke und ein möglichst kurzes Rohr verwenden. Beim Abluftbetrieb der Dunstabzugshaube muss für ausreichende Frischluftzufuhr gesorgt werden, damit vermieden wird, den Raum unter Unterdruck zu setzen.

Kaminhalterung

Teleskopkamin

Rohr

Adapter

Rücklaufklappe

Motorausgang

Halteschraube des Kamins

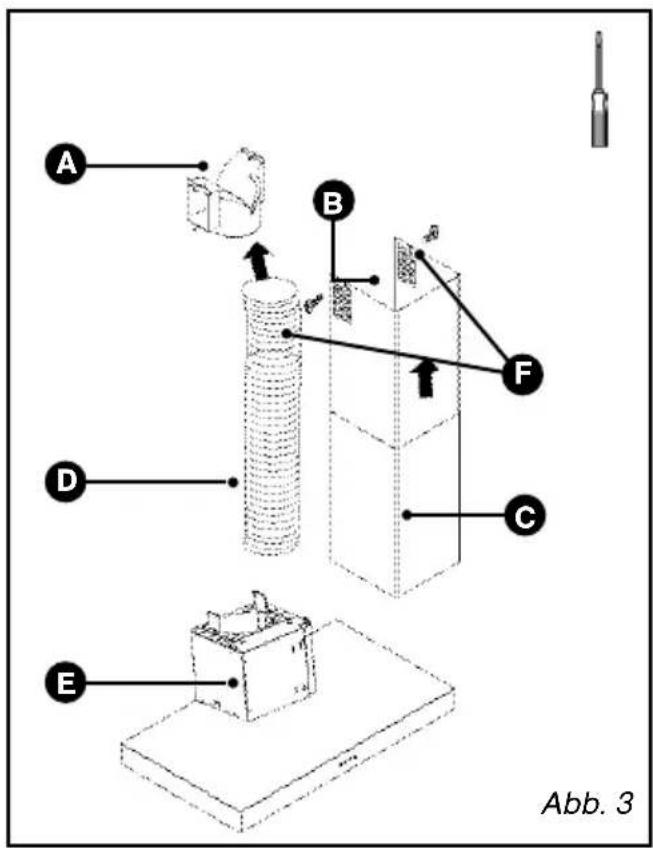

Umluft

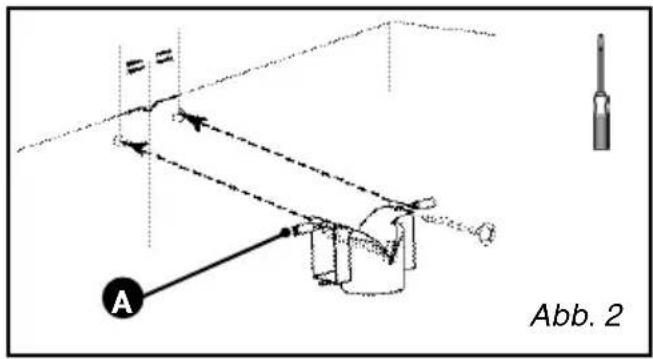

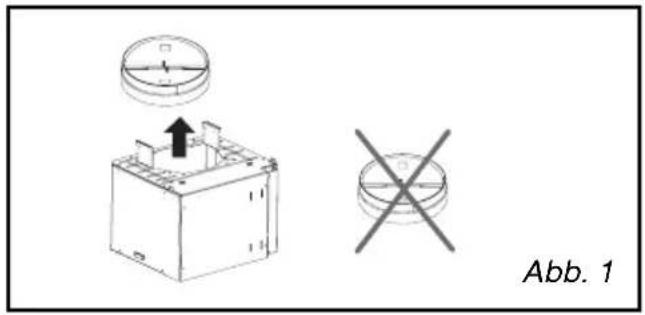

Die Rücklaufklappe entfernen (Abb. 1). - Mit den beiden Schrauben den Kunststoffrauchablenker an der Wand mit Stoß an der Decke befestigen (Abb. 2). Darauf achten, den Ablenker im Verhältnis zum vertikalen Strich an der Wand zu zentrieren (Abb. 2).

Für Modelle > 700 mm zusammen die beiden in der Hülle mitgelieferten Abstandsstücke montieren (A/Abb. 2). - Ein Ende des Rohres auf den Ablenker und das andere Ende auf den Motorausgang schieben (Abb. 3). - Den Kamin vorbereiten und darauf achten, dass die Ansaugöffnungen nach oben weisen, damit sie sichtbar sind. (B/Abb. 3). - Den so zusammengesetzten Kamin (C/Abb. 3) auf die Abzugshaube schieben und den oberen Teil anheben, um die Höhe zu justieren, dann ihn mit den beiden Schrauben (F/Abb. 3) auf dem Rauchablenker (A/Abb. 3) befestigen.

A Rauchablenker B Ansaugöffnungen Teleskopkamin D Rohr E Motorträger Halteschraube des Kamins

3 / BENUTZUNG DES GERÄTS

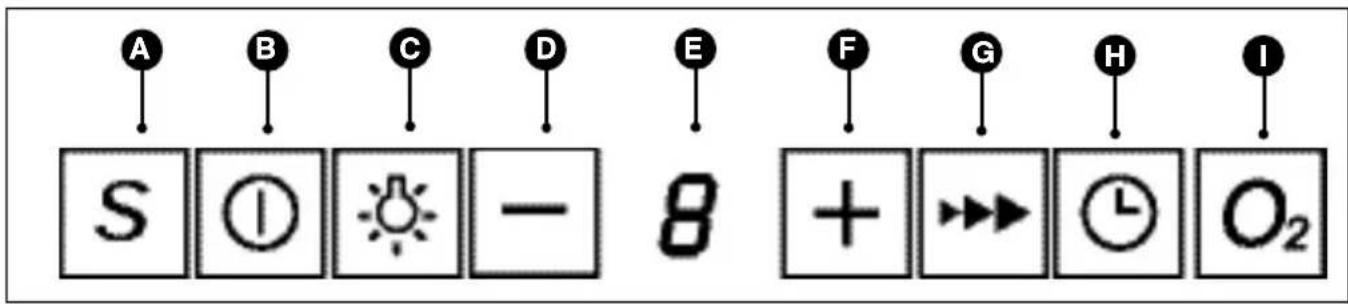

BESCHREIBUNG DER BEDIENELEMENTE * (je nach Modell)

A Automatikbetrieb Ein-/Ausschalten C Beleuchtung D Geschwindigkeitsabnahme Anzeige

F Geschwindigkeitszunahme G Boost Zeiteinstellung / Zeitversetztes Ausschalten (10 Min.) Lüftung

AUTOMATIKBETRIEB (je nach Modell)

Diese Dunstabzugshauben sind für eine automatische Anpassung konzipiert. Die mit Sensoren ausgestatteten Abzugshauben schalten sich automatisch ein, sobald Hitze- oder Dunstabgabe festgestellt wird, passen die Absauggeschwindigkeit entsprechend an und schalten sich automatisch wieder ab, sobald sämtliche Dunstschwaden abgeführt worden sind.

Ratschlag

Diese Installations- und Bedienungsanleitung gilt für mehrere Modelle. Zwischen dem Gerät und den gegebenen Beschreibungen können keine Unterschiede im Detail und bei der Ausrüstung zum Vorschein kommen.

Wahl der Kochstellenart im Automatikbetrieb *

Ihre Dunstabzugshaube muss bei der Wahl der Kochstelle ausgeschaltet sein.

Halten Sie die Tasten und gleichzeitig länger (> 2 Sek.) gedrückt, um in den Konfigurationsmodus zu gelangen. Drücken Sie für die Wahl der Kochstellenart: In der Anzeige erscheint I für ein Induktionskochfeld, U für ein Cerankochfeld und G für eine Gaskochstelle. Mit kurzem gleichzeitigen Drücken der Tasten und wird die Wahl übernommen.

Sie haben die Möglichkeit, die Reaktionszeit ihrer Dunstabzugshaube im Automatikbetrieb noch zu verfeinern.

Drücken Sie länger als 2 Sek. die Taste für die Empfindlichkeitseinstellung.

:Min. Empfindlichkeit : Mittl. Empfindlichkeit : Max. Empfindlichkeit

Durch Drücken von wird die Empfindlichkeit erhöht, von verringert.

Durch kurzes Drücken von wird die Konfiguration wieder gelöscht.

Ohne Konfiguration wird automatisch nach 10 Sekunden als gültig übernommen.

Lauf im Automatikbetrieb

Betätigen Sie die Taste. Die Kontrolllampe blinkt und zeigt dadurch an, dass sich die Dunstabzugshaube im Automatikbetrieb befindet.

Ausschalten der Abzugshaube im Automatikbetrieb

Die Abzugshaube läuft im Automatikbetrieb und soll ausgeschaltet werden. Betätigen Sie die Taste.

Information

Die Abschaltung dieser Dunstabzugshauben erfolgt automatisch zeitlich abgestimmt.

Durch dieses System läuft die Dunstabzugshaube noch fünf, zehn oder fünfzehn Minuten, je nach genutzter Kochleistung, um auch noch die letzten Dunstschwaden zu behandeln und abzuführen.

- STARTEN DER DUNSTABZUGSHAUBE IM HANDBETRIEB

Durch Betätigen der Taste kann die Dunstabzugshaube mit der Geschwindigkeit 1 (auf der Anzeige erscheint 1) gestartet werden.

- WECHSELN DER GESCHWINDIGKEIT

Nach dem Anlaufen der Dunstabzugshaube kann die Ansauggeschwindigkeit durch Drücken der Tasten oder geändert werden.

Beim Nutzen der Funktion läuft die Dunstabzugshaube 10 Minuten mit maximaler Geschwindigkeit 4 und geht dann in die Geschwindigkeitsstufe 2 über.

AUSSCHALTEN DER DUNSTABZUGSHAUBE

Durch Betätigen der Taste kann die Abzugshaube ausgeschaltet werden.

ZEITVERZÖGERTES ABSCHALTEN

Am Ende des Kochvorgangs kann die Taste zum Abschalten der Abzugshaube betätigt werden. Bei dieser Funktion läuft die Absaugung noch 10 Minuten mit der eingestellten Geschwindigkeit weiter.

Betätigen Sie zum Aufheben des zeitverzögerten Abschaltens dieselbe Taste; die Zeitverzögerung wird dadurch annulliert.

BELEUCHTUNG

Durch kurzes Drücken der Taste kann die Halogenlampe der Abzugshaube ein- und ausgeschaltet werden.

Bei Ihrer Dunstabzugshaube (je nach Modell) besteht die Möglichkeit, die Beleuchtungsstärke nach Ihrem Geschmack, heller oder weniger hell, einzustellen. Durch längeres Drücken der Taste kann die Beleuchtungsstärke geändert werden.

LÜFTUNGSFUNKTION (je nach Modell)

Durch kurzes Drücken der Taste setzt sich die Dunstabzugshaube lautlos mit niedriger Geschwindigkeit für 1 Stunde in Gang.

Die Kontrolllampe geht an.

Betätigen Sie zum Abbrechen dieser Funktion.

Programmierung der Lüftungsfunktion

Durch längeres Betätigen der Taste wird die Programmierung aktiviert.

Durch abwechselndes Blinken von 1 und wird der Beginn der Programmierung angezeigt.

Durch jeweiliges kurzes Drücken der Taste + wird die Betriebsdauer der Lüftungsfunktion erhöht (von 2 auf maximal 9 Stunden). Während der gewählten Dauer läuft die Abzugshaube lautlos mit niedriger Geschwindigkeit. Die Zahl entspricht der Dauer in Stunden (1, 2, 3, 4, 5, 6, 7, 8 oder 9) und blinkt abwechselnd während der Dauer des Lüftungsprogramms.

Durch jeweiliges kurzes Drücken der Taste wird die Dauer entsprechend verkürzt (von 8 auf 1 Stunde).

Die Programmierung wird automatisch nach 10 Minuten angenommen.

Die Programmierung kann vor der automatischen Übernahme durch ein kurzes Drücken der Taste ① rückgängig gemacht werden.

Betätigen Sie zum Abbrechen dieser Funktion.

UMLUFT-/ABLUFTBETRIEB

Durch langes Drücken der Tasten und kann entweder der Abluft- oder der Umluftbetrieb gewählt werden. Die Kontrolllampe bzw. geht an. Die Konfiguration kann beginnen.

Durch kurzes Drücken von oder wird der Umluftbetrieb () oder Abluftbetrieb (E) gewählt.

Mit kurzem gleichzeitigen Drücken der Tasten und wird die Wahl übernommen. Durch kurzes Drücken von wird die Konfiguration wieder gelöscht.

SÄTTIGUNG DER FILTERKASSETTE

Durch Blinken der Kontrolllampe F wird angezeigt, dass die Filterkassetten gereinigt werden müssen (siehe Kapitel „Reinigung Filterkassetten").

Zur Entriegelung der Funktion « Sättigung » die Taste « länger gedrückt halten.

SÄTTIGUNG DES KOHLEFILTERS (Option)

Durch ununterbrochenes Leuchten der Kontrollampe F wird angezeigt, dass die Kohlefilter gewechselt werden müssen (siehe Kapitel „Austausch des Kohlefilters").

Zur Entriegelung der Funktion « Sättigung » die Taste länger gedrückt halten. Ausschließlich im Umluftbetrieb.

ABSCHALTAUTOMATIK LÜFTER

Wenn Sie einmal vergessen sollten, ihre Dunstabzugshaube abzuschalten, schaltet sich diese selbsttätig nach 9 Stunden ab.

ABSCHALTAUTOMATIK BELEUCHTUNG

Wenn Sie einmal vergessen sollten, die Beleuchtung Ihrer Dunstabzugshaube abzuschalten, schaltet sich diese selbsttätig nach 9 Stunden ab.

Achtung

Das Gerät vor der Pflege und Reinigung vom Stromnetz trennen (entweder durch Ziehen des Netzsteckers oder Betätigen des Überlastschalters). Die regelmäßige Pflege des Geräts ist eine Garantie für richtigen Betrieb, gute Leistung und Dauerhaftigkeit.

Achtung

Wenn die Anweisungen zur Reinigung des Geräts und der Filter nicht eingehalten werden, kann dies zu Bränden führen. Bitte die Pflegeanweisungen streng befolgen.

REINIGUNG DER FILTERKASSETTE

Sie muss ca. alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Diese Reinigung kann im Geschirrspüler in vertikaler Position erfolgen.

Eine Bürste, heißes Wasser und ein sanftes Reinigungsmittel verwenden. Abspülen und sorgfältig abtrocknen, bevor sie wieder eingesetzt wird.

Ausbau der Filterkassette (Abb.1)

• Am integrierten Griff der Filterkassette ziehen. Die Filterkassette nach unten kippen.

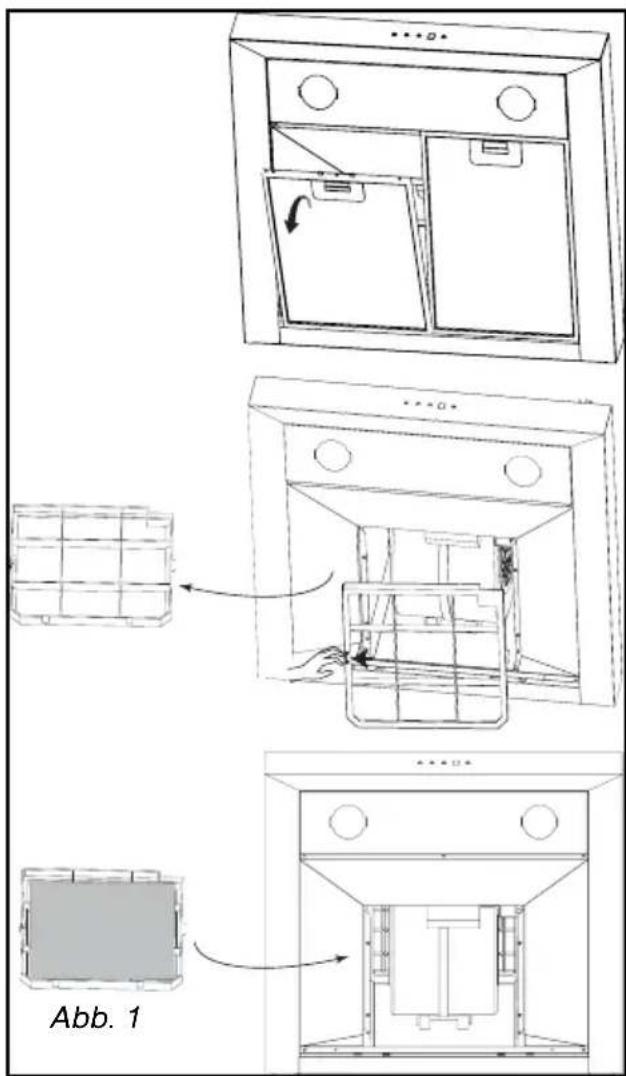

- AUSTAUSCH DES KOHLEFILTERS (je nach Modell)

Ihn ca. alle 120 Betriebsstunden ersetzen.

• Filterkassette durch Lösen der Klammern herausnehmen (Abb. 1).

- REINIGUNG DER AUSSENFLÄCHE

Für die Reinigung der Außenfläche der Dunstabzugshaube Seifenwasser benutzen, aber keine Scheuercremes oder Scheuerschwämme.

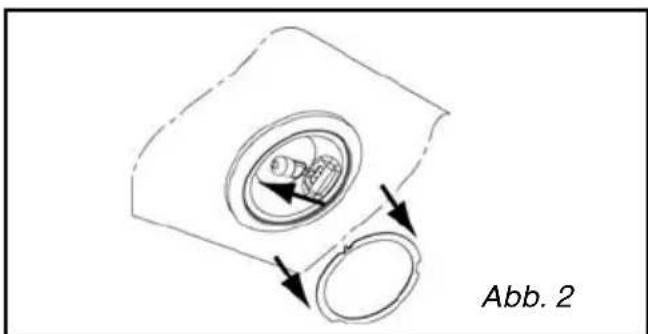

AUSTAUSCH DER LAMPE

Modell mit Halogenlampe

Die Leuchtblende entfernen (Abb. 2). Die Halogenlampe G4-20W-12V austauschen. — Das Ensemble wieder einsetzen und damit die Vorgänge in umgekehrter Reihenfolge wiederholen.

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

PFLEGE DES GERÄTS

PFLEGE	WIE VORGEHEN	ZU VERWENDENDE PRODUKTE/ZUBEHÖR
Gehäuse und Zubehör	Niemals Metallkratzer, Scheuermittel oder zu harte Bürsten be-nutzen.	Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche in Wasser gelöste Reinigungsmittel verwenden, dann mit klarem Wasser abspüssen und mit einem weichen Lappen trocknen..
Filterkassette	Dieses Filter bindet Fettdämpfe und Staubpartikel. Es ist ein wichtiges Element zur Sicherstellung der Wirksamkeit der Dunstabzugshaube. Bei hartnackigen Flecken eine nicht scheuernde Creme anwenden und dann mit klarem Wasser abspüssen.	Mit einem handelsüblichen Haus-haltsprodukt reinigen, dann reich-lich abspüssen und trocknen. Reinigung kann im Geschirrrspüler in vertikaler Position erfolgen (nicht mit schmutzigem Geschirr oder mit Silberbesteck in Berührung bringen).
Aktivkohlefilter (je nach Modell oder optional)	Dieses Filter bindet die Gerüche und muss je nach Nutzungsgrad mindestensomal jährlich ge-wechselt werden.Filter beim Fachhändler bestel-len und das Datum des Aus-tauschs notieren.

Zur Erhaltung des Geräts empfehlen wir die Pflegeprodukte Clearit.

Die Erfahrung der Profis

Clearit bietet professionelle Produkte und geeignete Lösungen für die tägliche Pflege von Haushaltsgeräten und Kunden an.

Sie sind ebenso wie weitere Produkte, Zubehörteile und Betriebsmittel beim gewohnten Händler zu finden.

5 / FUNKTIONSSTÖRUNGEN

DE

SYMPTOME	Lösungen
Die Dunstabzugshaube Funktioniert nicht.	Prüfen, ob: · kein Stromausfall vorliegt. ·wormlich eine Drehzahl gewählt wurde.
Die Dunstabzugshaube zeigt ungenügende Leistung.	Prüfen, ob: · die gewährte Motordrehzahl für die abgegebene Rauch- und Dampfmenge ausreicht · die Küche ausreichend beluftet ist, damit eine Luftzufuhr möglich ist. · das Kohlefilter nicht verbraucht ist (Dunstabzugshaube im Umluftbetrieb).
Dunstabzugshaube hat während des Betriebs abgeschaltet.	Prüfen, ob: · kein Stromausfall vorliegt. · die omnipolare Abschaltvorrichtung nicht ausgeschaltet hat.

6 / KUNDENDIENST

DE

Eingriffe an Ihrem Gerät dürfen nur von einem Fachmann der Marke durchgeführt werden. Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Geräts an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf dem Geräteschild (Abb. 1).
