BEDIENUNGSANLEITUNG Carbon Laser RF Mouse Speed-Link

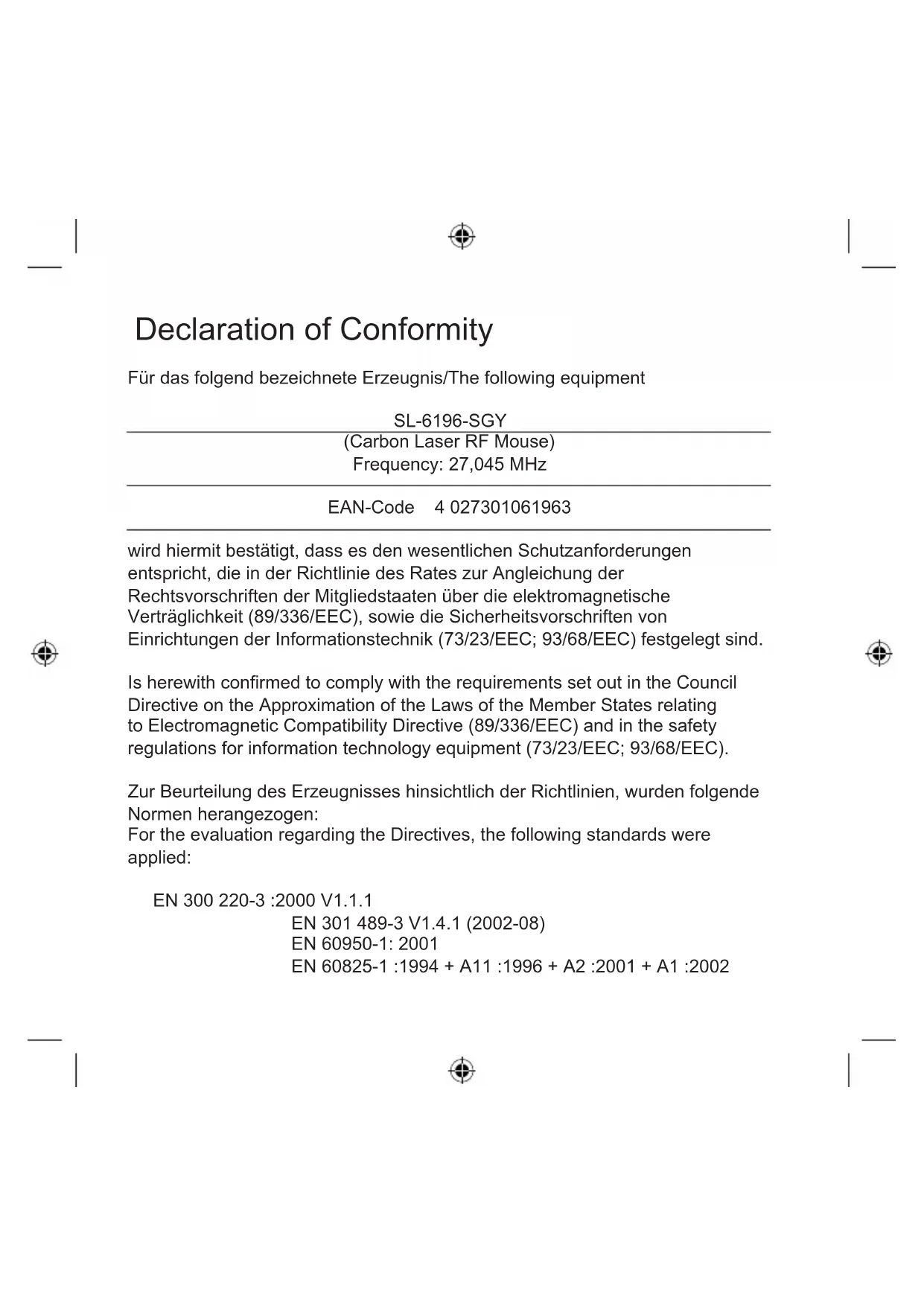

Carbon Laser RF Mouse Wireless Mouse for Notebooks User‘s Guide Bedienungsanleitung Mode d‘emploi Instrucciones de manejo Manuale di istruzioni Brugsanvisning SL-6196-SGY Version 1Declaration of Conformity Für das folgend bezeichnete Erzeugnis/The following equipment SL-6196-SGY (Carbon Laser RF Mouse) Frequency: 27,045 MHz EAN-Code 4 027301061963 wird hiermit bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (89/336/EEC), sowie die Sicherheitsvorschriften von Einrichtungen der Informationstechnik (73/23/EEC; 93/68/EEC) festgelegt sind. Is herewith conrmed to comply with the requirements set out in the Council Directive on the Approximation of the Laws of the Member States relating to Electromagnetic Compatibility Directive (89/336/EEC) and in the safety regulations for information technology equipment (73/23/EEC; 93/68/EEC). Zur Beurteilung des Erzeugnisses hinsichtlich der Richtlinien, wurden folgende Normen herangezogen: For the evaluation regarding the Directives, the following standards were applied: EN 300 220-3 :2000 V1.1.1 EN 301 489-3 V1.4.1 (2002-08) EN 60950-1: 2001 EN 60825-1 :1994 + A11 :1996 + A2 :2001 + A1 :2002Diese Erklärung wird verantwortlich für den Hersteller/Importeur:/ The following manufacturer/importer is responsible for this declaration Jöllenbeck GmbH Kreuzberg 2 D 27404 Weertzen abgegeben durch:/ / Person responsible for this declaration: Jöllenbeck, Tim Name, Vorname/Name, Surname Geschäftsführer/ Managing Director Stellung im Betrieb des Herstellers/Importeurs/Position/Title D-27404 Weertzen 18.01. 2007 Ort/ Place Datum/DateDE

Sicherheitshinweise 5 Packungsinhalt 6 Bedienelemente 7 Einlegen der Batterien 8 Anschluss an den PC 10 Bedienung 11 Fehlerbehebung 12 Technische Daten 14 InhaltDE

Sicherheitshinweise Haftungsausschluss Die Jöllenbeck GmbH übernimmt keine Haftung für Schäden am Produkt oder Verletzungen von Personen aufgrund von unachtsamer, unsach- gemäßer, falscher oder zweckentfremdeter Ver- wendung des Produkts. Laser Diese Maus verwendet ei- nen Lasersensor der Klas- se 1. Direkter Kontakt des Auges mit dem Laser kann Sehschäden verursachen. Schauen Sie niemals direkt in den Laserstrahl und rich- ten Sie den Strahl niemals auf andere Personen oder reektierende Oberächen wie z. B. Spiegel. Schauen Sie niemals durch vergrö- ßernde Geräte wie Lupen, Mikroskope oder ähnlichem in den Laserstrahl. Fehlerbeseitigung/ Reparatur Versuchen Sie nicht, das Gerät selbst zu war- ten oder zu reparieren. Überlassen Sie jegliche Wartungsarbeiten dem zuständigen Fachpersonal. Nehmen Sie keine Verän- derungen am Gerät vor. Dadurch verlieren Sie jegli- che Garantieansprüche. Feuchtigkeit/Wärme- quellen Verwenden Sie die Maus nur in trockenen und geschlossenen Räumen. Verwenden Sie das Gerät niemals in der Nähe von Wasser und halten Sie es von Feuchtigkeit, trop- fenden oder spritzenden Flüssigkeiten fern, um Schäden zu vermeiden. Achtung: Lesen Sie die Bedienungsanlei- tung sorgfältig durch und beachten Sie die hierin enthaltenen Anweisungen. Heben Sie diese Anleitung für späteren Gebrauch auf.DE

1 x Carbon Laser RF Mouse 1 x USB-Empfänger 2 x AAA Batterien 1 x Bedienungsanlei- tung PackungsinhaltDE

OFF Mausrad mit Tastenfunktion Rechte Maustaste Betriebsschalter Maus-Reset-Taste Batteriefach Empfänger-Reset-Taste Empfänger-LEDDE

Batteriehinweise Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verwen- den Sie nicht gleichzeitig alte und neue Batterien oder verschiedene Sorten. Befolgen Sie für den Umgang mit Batterien die Anweisungen des Herstel- lers. Ersetzen Sie alte oder schwache Batterien immer sofort. Entsorgen und recyceln Sie verbrauchte Batterien gemäß den ört- lichen Bestimmungen. Laden Sie die mitgelie- ferten Batterien nicht auf. Diese Batterien können nicht wieder geladen wer- den und nehmen Schaden, wenn dies versucht wird. Falls eine Batterie ausläuft, entfernen Sie alle Batterien und reinigen Sie das Batteriefach gründlich mit einem feuchten Papier- tuch. Vermeiden Sie den Kontakt Ihrer Haut mit der Batteriesäure und waschen Sie Ihre Finger nach dem Reinigen gründlich. Sie können diese Maus auch mit entsprechenden AAA-Akkus betreiben. Einlegen der BatterienDE

Einlegen der Batterien Hinweis: Nach jedem Bat- teriewechsel müssen Sie Maus und Empfänger neu synchronisieren. Schalten Sie die Maus aus, indem Sie den Betriebs- schalter an der Unterseite auf OFF setzen. Entfernen Sie den Batteriefachdeckel und legen Sie die Bat- terien entsprechend der nebenstehenden Zeich- nung in das Batteriefach ein. Achten Sie auf die korrekte Polarität der Batterien. Legen Sie beide Batterien auf das rote Band im Batteriefach. Bei einem späteren Batteriewechsel können Sie dann einfach am Band ziehen, um die Batterien zu entfernen. Setzen Sie den Bat- teriefachdeckel wieder ein. Einlegen der Batterien

Schließen Sie den USB- Empfänger an eine freie USB-Schnittstelle an Ihrem Computer an. Sie können den Empfänger auch an einen mit Ihrem Computer verbundenen USB-Hub anschließen. Die LED des Empfängers leuchtet nun auf und Ihr Betriebssystem erkennt automatisch, dass ein neues Gerät ange- schlossen wurde. Synchronisation Schalten Sie die Maus ein, indem Sie den Betriebs- schalter auf der Unterseite der Maus auf ON setzen. Drücken Sie nun die Reset- Taste des Empfängers. Die LED des Empfängers fängt an langsam zu blinken. Drücken Sie im Anschluss die Reset-Taste auf der Unterseite der Maus. Der Empfänger sucht nun die Maus. Dabei blinkt die LED des Empfängers schnell. Sobald der Empfänger die Maus gefunden hat, leuch- tet die LED durchgängig. Sobald Sie mit der Maus Daten übertragen, zeigt der Empfänger dies durch ein schnelles Blinken der LED an. Sollte Windows Sie fragen, ob im Internet nach einem Windows Update gesucht werden soll, wählen Sie Nein, diesmal nicht und klicken Sie auf Weiter. Anschluss an den PC Hinweis für Windows 98: Das Betriebssy- stem fordert Sie ggf. auf, die Windows Installations-CD ein- zulegen. Folgen Sie den Anweisungen auf dem Bildschirm.DE

Unter Systemsteuerung > Maus können Sie die Be- legung der drei Tasten und die Geschwindigkeit von Mauszeiger und Scrollrad einstellen. Die Maus wechselt nach acht Minuten Inaktivität in den Standby-Modus. Drücken Sie eine beliebige Maustaste, um den Stand- by-Modus zu beenden. Der Abstand zwischen Maus und Empfänger sollte nicht mehr als 1,2 m betragen. Ein größerer Abstand kann zu fehler- hafter Signalübertragung und damit zu unsauberer Mausbewegung führen. Schalten Sie bei Nichtge- brauch oder zum Transport die Maus aus, um die Lebensdauer der Batterien zu erhöhen. BedienungDE

Frequenzüberlagerung Bei gleichzeitiger Verwen- dung mehrerer Geräte mit Funkübertragung kann es zu einer Überlagerung der einzelnen Frequenzen kommen. Sollte Ihre Maus nicht funktionieren, wech- seln Sie bitte die Funkfre- quenz der Maus. Gehen Sie dazu wie folgt vor: Drücken Sie die Reset- Taste der Maus Drücken Sie die Reset- Taste des Empfängers Drücken Sie eine beliebige Maustaste Störung anderer Funk- systeme Bei eventuellen Störungen der Radio- oder Fernseh- übertragung sollten Sie zunächst prüfen, ob die Maus die Quelle der Stö- rung ist. Schalten Sie dazu die Maus ab und überprü- fen Sie, ob die Störungen weiterhin vorhanden sind. Ist dies der Fall, ergreifen Sie die folgenden Maßnah- men: Verändern Sie die Position der Antenne des betroffenen Geräts Vergrößern Sie den Abstand zwischen Empfänger und dem betroffenen Gerät Schließen Sie den Empfänger an einen Stromkreis an, an den das betroffene Gerät nicht angeschlossen ist. Sollten diese Maßnahmen keinen Erfolg bringen, konsultieren Sie bitte einen ausgebildeten Techniker. FehlerbehebungDE

Die LED am Empfänger blinkt bei Mausbewe- gung, aber der Cursor bleibt stehen Nehmen Sie den Empfän- ger aus der USB-Schnitt- stelle und schließen Sie ihn erneut an. Verwenden Sie ggf. eine andere USB- Schnittstelle. Die Mausbewegung ist nicht üssig Verringern Sie die Ent- fernung der Maus zum Empfänger. Die Maus sollte sich in einer Entfernung von maximal 1,2 m zum Empfänger benden. Er- setzen Sie ggf. schwache Batterien. FehlerbehebungDE

► Frequenz: 27 MHz ► Nennspannung: 3 V DC ► Stromverbrauch: ~ 20 mA ► Stromverbrauch in Standby: ~ 1 mA ► Standby-Modus: 8 min ► Reichweite: empfohlen 1,2 m, maximal 2,5 m Korrekte Entsorgung dieses Produkts (Elek- tromüll) Anzuwenden in den Ländern der Europäischen Union und anderen europä- ischen Ländern mit einem separaten Sammelsystem. Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem norma- len Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrol- lierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wieder- verwertung von stofichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Be- hörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umwelt- freundliche Weise recyceln können. Technische DatenDE

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedin- gungen des Verkaufsver- trags konsultieren. Dieses Produkt darf nicht zusam- men mit anderem Gewer- bemüll entsorgt werden. Jöllenbeck GmbH Kreuzberg 2 27404 Weertzen GERMANY Support-Hotline: +49 (0) 4287 12 51 33 in das deutsche Festnetz E-Mail: support@speed-link.com Bedienung Technische DatenGB
