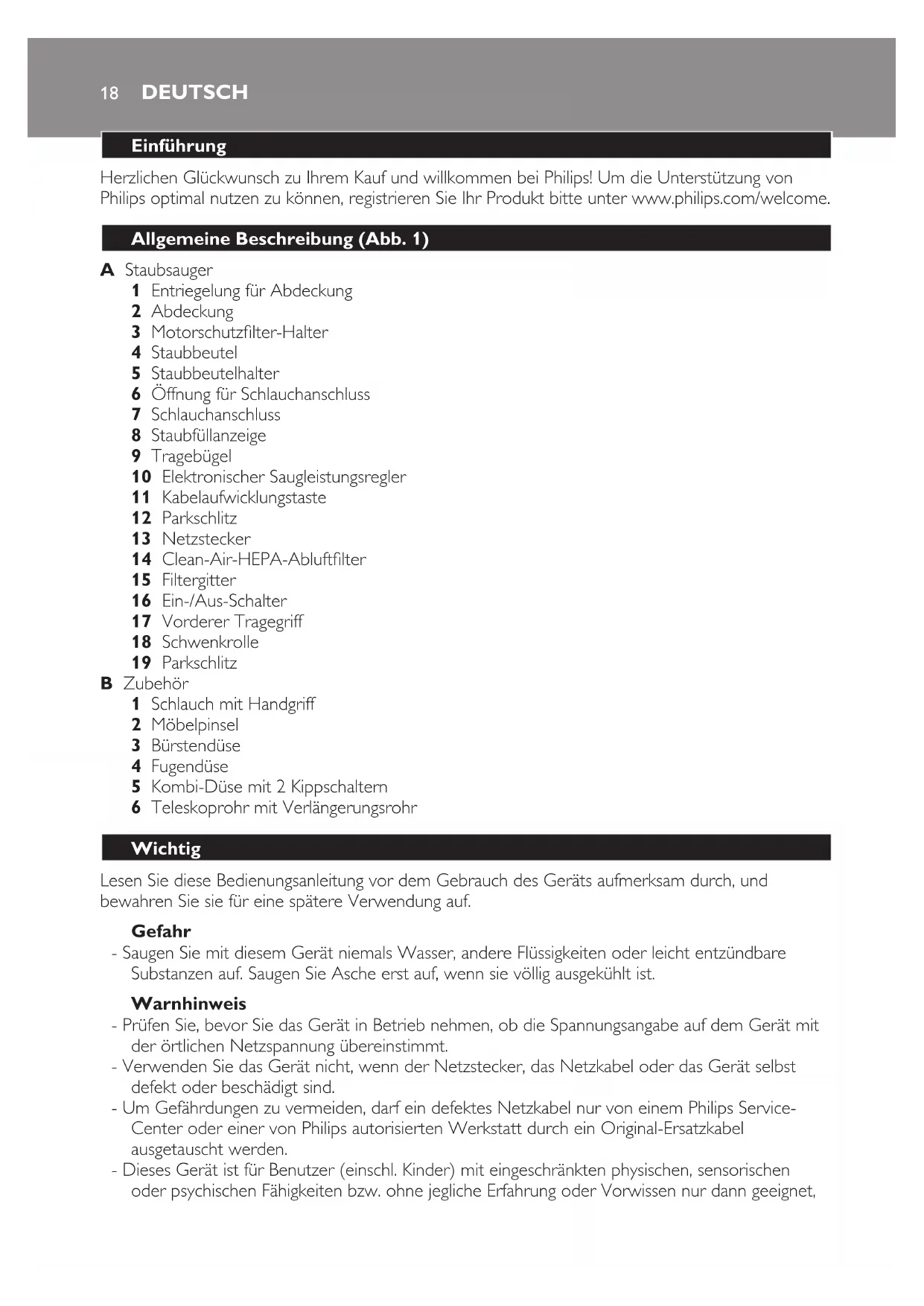

BEDIENUNGSANLEITUNG SmallStar FC8236 PHILIPS

Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips! Um die Unterstützung von

Philips optimal nutzen zu können, registrieren Sie Ihr Produkt bitte unter www.philips.com/welcome.



 Entriegelung für Abdeckung

 Motorschutzlter-Halter

 Staubbeutelhalter

 Öffnung für Schlauchanschluss

 Schlauchanschluss

 Elektronischer Saugleistungsregler

 Kabelaufwicklungstaste

 Ein-/Aus-Schalter

 Vorderer Tragegriff

 Schlauch mit Handgriff

 Kombi-Düse mit 2 Kippschaltern

 Teleskoprohr mit Verlängerungsrohr

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Geräts aufmerksam durch, und

bewahren Sie sie für eine spätere Verwendung auf.

- Saugen Sie mit diesem Gerät niemals Wasser, andere Flüssigkeiten oder leicht entzündbare

Substanzen auf. Saugen Sie Asche erst auf, wenn sie völlig ausgekühlt ist.

- Prüfen Sie, bevor Sie das Gerät in Betrieb nehmen, ob die Spannungsangabe auf dem Gerät mit

der örtlichen Netzspannung übereinstimmt.

- Verwenden Sie das Gerät nicht, wenn der Netzstecker, das Netzkabel oder das Gerät selbst

defekt oder beschädigt sind.

- Um Gefährdungen zu vermeiden, darf ein defektes Netzkabel nur von einem Philips Service-

Center oder einer von Philips autorisierten Werkstatt durch ein Original-Ersatzkabel

ausgetauscht werden.

- Dieses Gerät ist für Benutzer (einschl. Kinder) mit eingeschränkten physischen, sensorischen

oder psychischen Fähigkeiten bzw. ohne jegliche Erfahrung oder Vorwissen nur dann geeignet,

wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch

eine verantwortliche Person sichergestellt ist.

- Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

- Richten Sie Saugschlauch, Saugrohr oder anderes Zubehör nicht auf Augen oder Ohren und

stecken Sie keines der Teile in den Mund, wenn es am Staubsauger angeschlossen und der

Staubsauger eingeschaltet ist.

- Saugen Sie keine größeren Gegenstände auf, da dadurch das Saugrohr oder der Saugschlauch

- Beim Aufsaugen von Asche, feinem Sand, Kalk, Zementstaub o. Ä. verstopfen die Poren des

Staubbeutels. Deshalb wird die Staubfüllanzeige angeben, dass der Staubbeutel voll ist. Wechseln

Sie den Staubbeutel aus, auch wenn er noch nicht voll ist (siehe Kapitel “Den Staubbeutel

- Betreiben Sie das Gerät keinesfalls ohne Staubbeutel oder den Motorschutzlter, da dies den

Motor beschädigen und die Lebensdauer des Geräts verkürzen würde.

- Verwenden Sie ausschließlich die synthetischen Staubbeutel Philips S-Bag®.

- Besonders in Räumen mit niedriger Luftfeuchtigkeit kann sich Ihr Gerät beim Staubsaugen

statisch auaden. Dadurch kann es zu kleinen elektrischen Schlägen kommen, wenn Sie das

Saugrohr oder andere Metallteile Ihres Staubsaugers berühren. Diese elektrischen Schläge sind

jedoch weder für Sie noch für das Gerät schädlich. Um diese Unannehmlichkeit zu vermeiden,

empfehlen wir Folgendes:

1 Entladen Sie das Gerät regelmäßig, indem Sie mit dem Saugrohr andere metallene Gegenstände

wie Tisch- oder Stuhlbeine oder Heizkörper berühren (Abb. 2).

2 Erhöhen Sie die Luftfeuchtigkeit des Raums, indem Sie Behälter mit Wasser aufstellen. Sie

können diese an Heizkörper hängen oder sie darauf bzw. in der Nähe abstellen (Abb. 3).



Dieses Philips Gerät erfüllt sämtliche Normen bezüglich elektromagnetischer Felder (EMF). Nach

aktuellen wissenschaftlichen Erkenntnissen ist das Gerät sicher im Gebrauch, sofern es

ordnungsgemäß und entsprechend den Anweisungen in dieser Bedienungsanleitung gehandhabt



1 Zum Anbringen des Schlauches stecken Sie ihn in das Gerät (1), und drehen Sie ihn im

Uhrzeigersinn fest (2) (Abb. 4).

Hinweis: Um den Schlauch abzunehmen, drehen Sie ihn entgegen dem Uhrzeigersinn und ziehen Sie ihn



1 Um das Verlängerungsrohr mit dem unteren Teil des Teleskoprohrs zu verbinden, schieben Sie

das schmalere Ende mit einer leichten Drehung in das breitere Ende.

Hinweis: Um die Rohre wieder voneinander zu trennen, ziehen Sie sie mit einer leichten Drehung

2 Um das Rohr mit dem Handgriff des Schlauchs zu verbinden, führen Sie das schmalere Ende

mit einer leichten Drehung in das breitere Ende ein (Abb. 5).

Hinweis: Zum Lösen des Saugrohrs vom Handgriff ziehen Sie es mit einer leichten Drehung heraus.

 193 Um das Rohr auf die Länge einzustellen, die für Sie beim Staubsaugen am bequemsten ist,

drücken Sie den Schieber am Saugrohr nach oben (1), und drücken Sie das untere

Rohrsegment nach unten bzw. ziehen Sie es nach oben. (2) (Abb. 6).



1 Um eine Düse am Rohr anzubringen, schieben Sie das Rohr mit einer leichten Drehung in die

Hinweis: Um eine Düse vom Rohr zu trennen, ziehen Sie sie mit einer leichten Drehung heraus.



Die Kombi-Düse ist sowohl für Textilböden (mit eingefahrenen Bürstenleisten) als auch für

Hartböden (mit ausgefahrenen Bürstenleisten) geeignet.

- Drücken Sie zum Saugen von Hartböden den Kippschalter auf der Kombi-Düse mit dem Fuß

nach unten, sodass die Bürstenleisten hervortreten (Abb. 8).

- Zum Saugen von Textilböden drücken Sie den Schalter in die andere Richtung. Dadurch werden

die Bürstenleisten wieder im Gehäuse versenkt (Abb. 9).



1 Verbinden Sie die kleine Düse, die Fugendüse oder die Bürstendüse direkt mit dem Handgriff

oder dem Saugrohr (Abb. 10).

1 Fugendüse: Verwenden Sie diese Düse, um enge Ecken oder schwer erreichbare Stellen zu

2 Kleine Düse: Diese eignet sich zum Staubsaugen kleiner Flächen, z. B. von Sitzpolstern und Sofas.

3 Bürstendüse: Verwenden Sie diese Düse, um Computer, Bücherregale etc. zu reinigen.

- Sie können den Staubsauger vorn am Handgriff oder oben am Gerät tragen (Abb. 11).

1 Ziehen Sie das Netzkabel aus dem Gerät, und stecken Sie den Stecker in eine Steckdose.

2 Zum Einschalten drücken Sie mit dem Fuß den Ein-/Ausschalter auf der Oberseite

des Geräts (Abb. 12).

- Wenn Sie eine kleine Saugpause machen möchten, können Sie das Saugrohr ganz bequem

parken, indem Sie die Leiste an der Saugdüse in den dafür vorgesehenen Parkschlitz

Hinweis: Stellen Sie das Rohr auf die kürzeste Länge ein, um das Teleskoprohr sicher einzuhängen.

3 Zum Ausschalten des Geräts drücken Sie ebenfalls den Ein-/Ausschalter.



- Sie können die Saugleistung mithilfe des elektronischen Saugleistungsreglers am Staubsauger

einstellen (Abb. 14).

Schalten Sie das Gerät immer aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie

Zubehörteile zum Reinigen abnehmen.

Reinigen Sie kein Teil des Staubsaugers in der Spülmaschine. Verwenden Sie bei Bedarf ein

Reinigen Sie das Gerät mit einem feuchten Tuch.

20

Reinigen Sie den Motorschutzlter jedes Mal, wenn Sie einen neuen Staubbeutel einsetzen.

1 Ziehen Sie an der Entriegelungshalterung der Abdeckung (1), und öffnen Sie die Abdeckung

2 Ziehen Sie die Klammern beiseite (1), und ziehen Sie den Staubbeutel nach vorn (2) (Abb. 16).

3 Nehmen Sie den Staubbeutel aus dem Gerät. (Abb. 17)

Achten Sie darauf, dass Sie den Staubbeutel beim Herausnehmen gerade halten.

4 Ziehen Sie den Motorschutzlter-Halter nach vorn, um ihn zu entriegeln (Abb. 18).

5 Entfernen Sie den Motorschutzlter aus dem Halter.

6 Schütteln Sie den Motorschutzlter über einer Mülltonne aus, um ihn zu reinigen.

7 Setzen Sie den sauberen Filter wieder in den Filterhalter ein.

8 Setzen Sie die beiden Laschen an der Unterseite des Filterhalters in die entsprechenden

Klammern (1). Fixieren Sie den Filterhalter dann mit etwas Druck, bis er hörbar einrastet

9 Stecken Sie den unteren Rand des Staubbeutels vor die Rippe am Boden des Geräts (1), und

ziehen Sie die Pappscheibe vorn am Staubbeutel in Ihre Richtung, bis sie hörbar einrastet

Hinweis: Wenn Sie keinen Staubbeutel eingesetzt haben, können Sie den Deckel nicht schließen.

10 Schließen Sie den Deckel.

Tipp: Wir empfehlen, den Motorschutzlter jedes Mal zu reinigen, wenn Sie den Staubbeutel austauschen

(siehe Kapitel “Reinigung”).

Ziehen Sie stets den Netzstecker aus der Steckdose, bevor Sie den Staubbeutel auswechseln.



Manchmal zeigt die Staubfüllanzeige an, dass der Staubbeutel voll ist, obwohl dies nicht der Fall ist.

Dies kann geschehen, wenn die Poren des Staubbeutels verstopft sind (z. B. wenn Sie Asche, feinen

Sand, Kalk, Zementstaub oder Ähnliches aufgesaugt haben), oder wenn die Düse, das Rohr und/oder

der Schlauch blockiert sind. Wenn die Poren des Staubbeutels verstopft sind, müssen Sie den

Staubbeutel austauschen, selbst wenn er noch nicht voll ist. Wenn der Staubbeutel weder verstopft

noch voll ist, sind die Düse, das Rohr und/oder der Schlauch blockiert. In diesem Fall müssen Sie den

Staubbeutel nicht ersetzen, sondern den blockierenden Gegenstand entfernen.



- Wechseln Sie den Staubbeutel gegen einen neuen aus, sobald die Staubfüllanzeige dauerhaft ihre

Farbe geändert hat, auch wenn die Düse nicht auf dem Fußboden steht (Abb. 21).

1 Ziehen Sie an der Entriegelungshalterung der Abdeckung (1), und öffnen Sie die Abdeckung

2 Ziehen Sie die Klammern beiseite (1), und ziehen Sie den Staubbeutel nach vorn (2) (Abb. 16).

3 Ziehen Sie die Papplasche nach oben, und nehmen Sie den Staubbeutel aus dem

, Der Staubbeutel wird automatisch versiegelt.

 214 Stecken Sie den unteren Rand des neuen Staubbeutels vor die Rippe am Boden des Geräts

(1), und ziehen Sie die Pappscheibe vorn am Staubbeutel in Ihre Richtung, bis sie hörbar

einrastet (2) (Abb. 22).

Hinweis: Wenn Sie keinen Staubbeutel eingesetzt haben, können Sie den Deckel nicht schließen.

5 Schließen Sie den Deckel.



Ihr Staubsauger ist mit einem Clean-Air-HEPA-Abluftlter (Typennummer 4222 459 48841)

Tauschen Sie den Clean-Air-HEPA-Abluftlter alle 12 Monate aus.

1 Schalten Sie es aus, und ziehen Sie den Stecker aus der Steckdose.

2 Ziehen Sie am Griff des Filtergitters (1), und nehmen Sie es aus dem Gerät (2) (Abb. 23).

3 Nehmen Sie den Clean-Air-HEPA-Abluftlter aus dem Gerät (Abb. 24).

4 Setzen Sie einen neuen Clean-Air-HEPA-Abluftlter ein (Abb. 25).

5 Befestigen Sie das Filtergitter wieder am Gerät. Es muss hörbar einrasten (Abb. 26).

1 Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker aus der Steckdose.

2 Drücken Sie die Kabelaufwicklungstaste, um das Netzkabel aufzuwickeln.

3 Stellen Sie das Gerät aufrecht. Stecken Sie die Leiste an der Düse in den dafür vorgesehenen

Parkschlitz, um die Düse am Gerät zu befestigen (Abb. 27).

Hinweis: Stellen Sie das Rohr auf die kürzeste Länge ein, um das Teleskoprohr sicher einzuhängen.

Sollten Sie Schwierigkeiten bei der Beschaffung von Filtern oder anderem Zubehör für diesen

Staubsauger haben, wenden Sie sich bitte an das Philips Service-Center in Ihrem Land. Beachten Sie

auch die Angaben in der internationalen Garantieschrift.

- Philips Classic S-Bag®-Staubbeutel aus Synthetikmaterial sind unter der Typennummer FC8021

- Philips Clinic S-Bag®-Staubbeutel aus Synthetikmaterial für besonders gründliche Filterung sind

unter der Typennummer FC8022 erhältlich.

- Philips Anti-Odour S-Bag®-Staubbeutel aus Synthetikmaterial gegen unangenehme Gerüche

sind unter der Typennummer FC8023 erhältlich.

Hinweis: Informationen zum S-Bag® nden Sie unter www.s-bag.com.



- Clean-Air-HEPA-Abluftlter erhalten Sie unter der Typennummer 4222 459 48841.

22

- Werfen Sie das Gerät am Ende der Lebensdauer nicht in den normalen Hausmüll. Bringen Sie es

zum Recycling zu einer ofziellen Sammelstelle. Auf diese Weise helfen Sie, die Umwelt zu



Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte die Philips

Website (www.philips.com), oder setzen Sie sich mit einem Philips Service-Center in Ihrem Land in

Verbindung (Telefonnummer siehe internationale Garantieschrift). Sollte es in Ihrem Land kein

Service-Center geben, wenden Sie sich bitte an Ihren Philips Händler.

In diesem Kapitel sind die häugsten Probleme aufgeführt, die beim Gebrauch Ihres Geräts auftreten

können. Sollten Sie ein Problem mithilfe der nachstehenden Informationen nicht beheben können,

wenden Sie sich bitte an das Philips Service-Center in Ihrem Land.

Problem Mögliche Ursache Lösung

Der Staubbeutel ist voll. Ersetzen Sie den Staubbeutel (siehe Kapitel

Der Motorschutzlter ist

Reinigen Sie den Motorschutzlter (Siehe

Kapitel “Reinigung”).

Abluftlter ist verschmutzt.

Ersetzen Sie den Clean-Air-HEPA-Abluftlter

(siehe Kapitel “Ersatz”).

Saugleistungsregler wurde

auf eine niedrige Stufe

Stellen Sie den elektronischen

Saugleistungsregler auf eine höhere Stufe.

Die Düse, das Rohr oder der

Schlauch ist blockiert.

Schließen Sie Sie – soweit möglich – das

verstopfte Teil verkehrt herum an. Saugen Sie

dann in der Gegenrichtung Luft hindurch.
