BEDIENUNGSANLEITUNG N8400GS512DS ECS

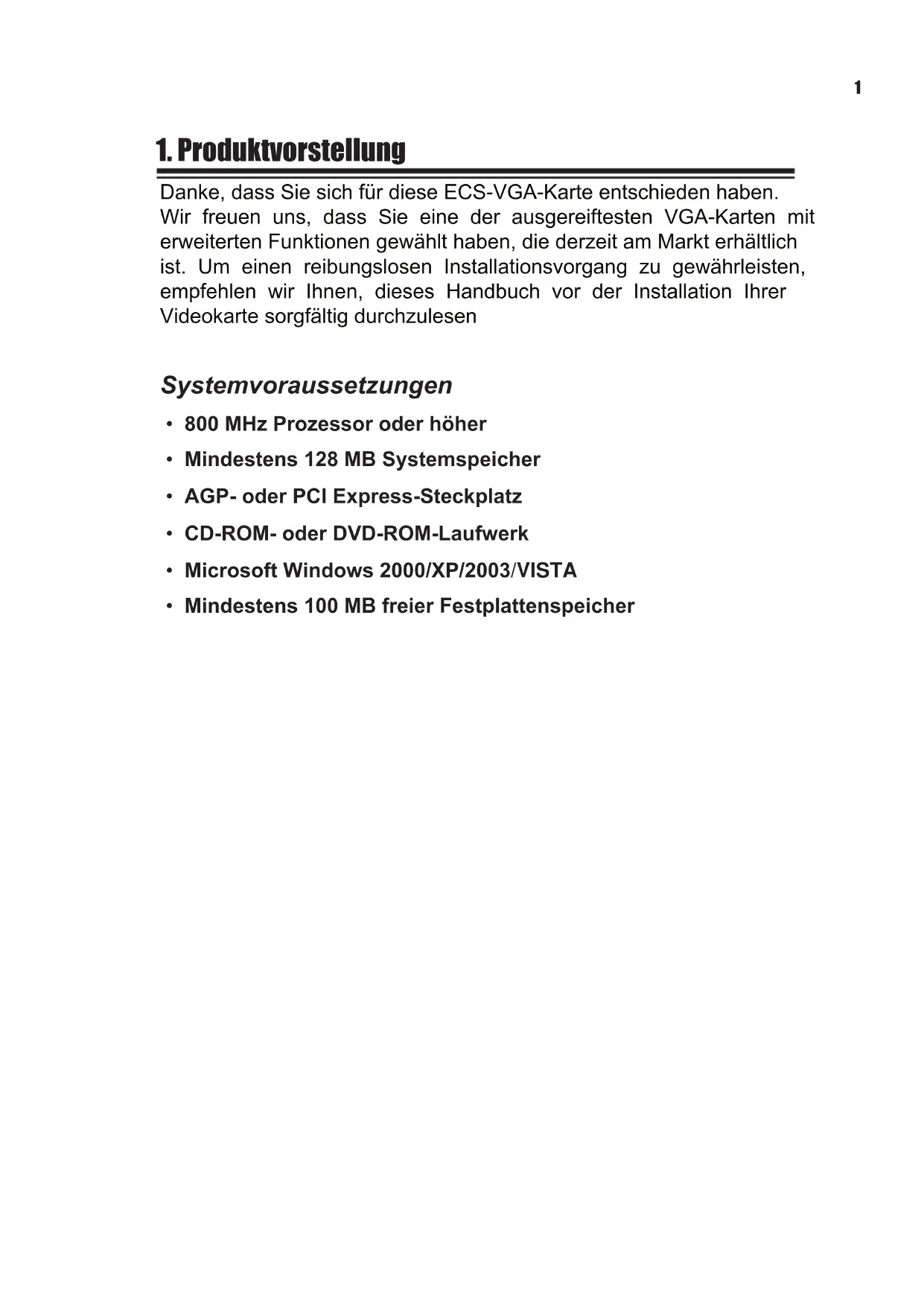

1. Produktvorstellung

Danke, dass Sie sich für diese ECS-VGA-Karte entschieden haben. Wir freiuen uns, dass Sie eine der ausgereifsteten VGA-Karten mit erweiterten Funktionen gewählt haben, die derzeit am Markt erhältlich ist. Um einen reibungslosen Installationsvorgang zu gewährleisten, empfehlen wir Ihnen,这点es Handbuch vor der Installation ihrer Videokarte sorgfältig durchzulesen

Systemvoraussetzungen

• 800 MHz Prozessor oder höher
• Mindestens 128 MB Systemspeicher
• AGP- oder PCI Express-Steckplatz
• CD-ROM- oder DVD-ROM-Laufwerk
• Microsoft Windows 2000/XP/2003/VISTA
• Mindestens 100 MB freier Festplattenspeicher

2. Installation der Hardwar

2.1. Packungsinhalt

1. VGA-Karte mit NVIDIA-Grafik-Engine
2. Software- und Treiber-CD
3. Kurzanleitung
4. Kabeladapter

Der Modellname und die Abbildungen in thism Handbuch dienen nur der Veranschaulichung, und konnten sich ein weniger von ihrer Karte untersuchen.

2.2. Installation der Hardware

1. Schalten Sie ihren PC aus und trennen Sie den Netzstecker des Systems vom Netzstrom.
2. Entfernen Sie das Gehäuse. Falls homogene Geräte vorhanden sind, entfern den Sie dieseitte. (Um eine Beschädigung durch staticische Aufladung zu vermeiden, entladen Sie vor der Installation auf alle Fälle die statische Elektrizität.)
3. Entnehmen Sie die VGA-Karte aus der Antistatiktasche und bauen Sie diese vorsichtig in das Mainboard ein. (Einige Karten verfügen über ein zusätzliches Stromkabel. Falls ihre Karte ein solches aufweist, schreiben Sie es an die Stromversorgung an, sonst Funktioniert die Karte möglichwerse nicht richtig!)
4. Bringen Sie das Gehäuse wieder an und schließen Sie das Bildschirmkabel an den rückseitigen Videoausgang der VGA-Karte an.
5. Starten Sie ihren PC neu.

1. Sie können diese VGA-Karte nicht einstecken und einschalten (Plug and Play) während Ihr Computer noch lauft, dies könnte die VGA-Karte und andere Komponenten beschädigen.

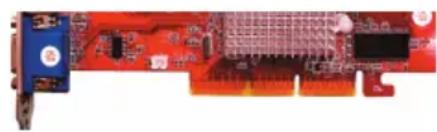

2. Stellen Sie sicher, dass Sie ihre VGA-Karte in den richtigen Steckplatz einstecken. PCI-Express-Karten unterscheiden sich von AGP-Karten (siehe unterstehende Abbildungen). Vergewissemn Sie sich, dass Sie den korrekten Steckplatz gefunden haben, andernfalls konnte Ihr PC beschädigt werden.

PCI Express

AGP

1. Ihr Mainboard besitzt möglicherweise zwei PCI-Express-Steckplätze.itte sehen Sie im Handbuch Ihres Mainboards nach, welcher Steckplatz mit einem Einzelkartensystem verwendet werden sollen.

3. Installation der Software

Legen Sie die Software- und Treiber-CD in Ihr CD-ROM-Laufwerke ein, das Programm ECS VGA INSTALLER wird automatisch starten (falls es nicht automatisch startet, führen Sieitte „Install CD.exe" im Untermenü aus).

3.1. Installation des Mainboard-Treiberdienstprogramms

Falls Sie keinen Intel Chipsatz verwenden, sollte das Treiberdienstprogramm des Mainboards zuerst installiert werden.

Schritt 1:

Wahlen Sie den Punkt im Hauptmenu.

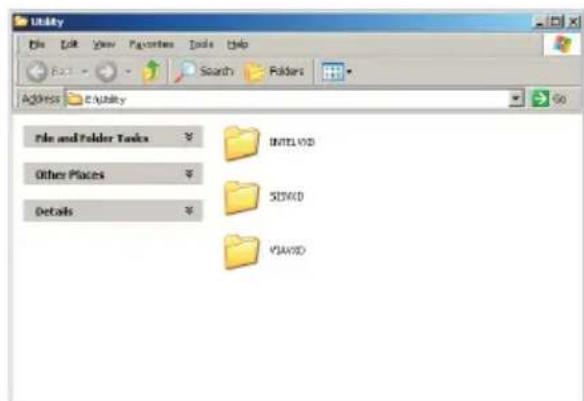

Schritt 2:

Wahlen Sie im folgenden Fenster die korrekte Chipsatzkategorie für Ihr Mainboard aus und installieren Sie den Treiber.

3.2. Installation von DirectX

DirectX maximiert die Leistung, Stabilität und Sicherheit ihrer VGA-Karte. Sie können diesen Schritt überspringen, falls es sich bei ihrem Betriebssystem um Windows XP SP2, oder höher, handelt.

Schritt 1:

Wahlen Sie im Hauptmenu aus.

Schritt 2:

Folgen Sie den Anweisungen auf dem Bildschirm, um DirectX Schritt für Schritt zu installieren.

Schritt 3:

Starten Sie ihren Computer neu, sobald die Installation verwollständigt ist.

3.3 Installation des VGA-Kartentreibers

3.3.1. Deinstallieren Sie die alten Treiber

Falls sich bereits Treiber in Ihr System befinden, entfernen Sie diese, bevor Sie den neuen Treiber installmenten.

Schritt 1:

Wahlen Sie Programmeändern oder entfernen in der Systemsteuerung.

Schritt 2:

Wahlen Sie und Löschen Sie diese.

3.3.2. Installation des VGA-Kartentreibers

Sie können eine der beiden folgenden Methoden verwenden, um den VGA-Kartentreiber zu installieren.

Methode 1: Automatische Installation des ECS VGA INSTALLER Programms.

Schritt 1:

Wahlen Sie den Punkt im Hauptmenu.

Schritt 2:

Das Installationsprogramm startet automatisch.

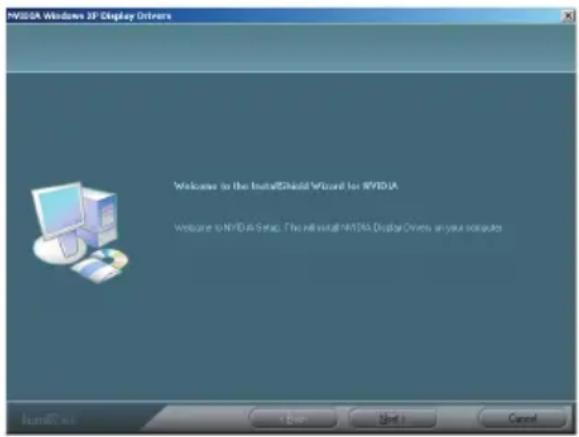

Schritt 3:

Folgen Sie den Anweisungen am Bildschirm, um den Treiber zu installieren.

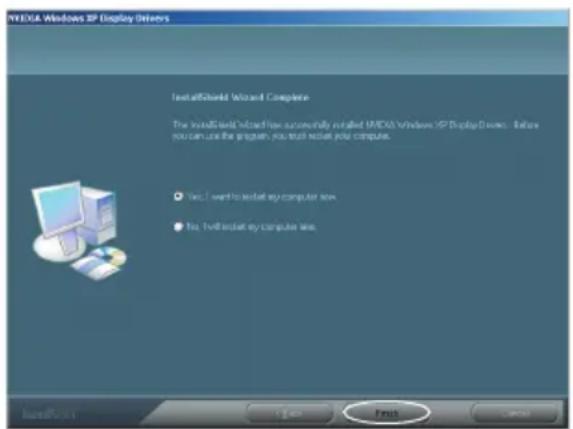

Schritt 4:

Klichen Sie auf die Schaltfläche < Finish> und starten Sie ihren Computer neu, sobald die Installation verwollständigt ist.

Methode 2: Das System hat eine neue Hardware befinden

Starten Sie nach der Installation den Computer neu. Das Fenster „Neue Hardware gefunden" wird angezeigt. Legen Sie die Installations-CD, die mit ihrer Grafikkarte mitgeliefert wurde, in Ihr CD-ROM-Laufwerk ein. Sie können jetzt auch < Cancel> wahren und die Installation nach Methode 1 fertig stellen.

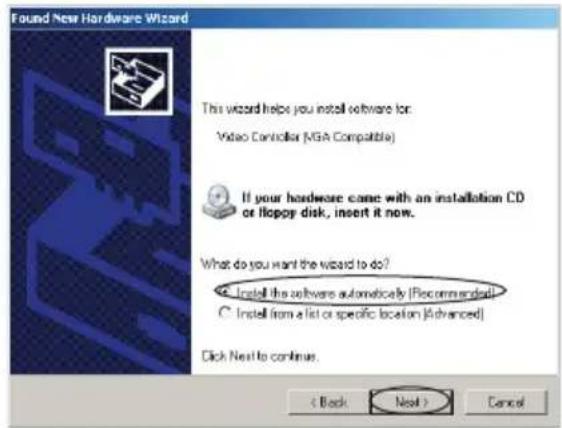

Schritt 1:

Wahlen Sie im Dialogfeld Neue Hardware gefunden und klichen Sie auf .

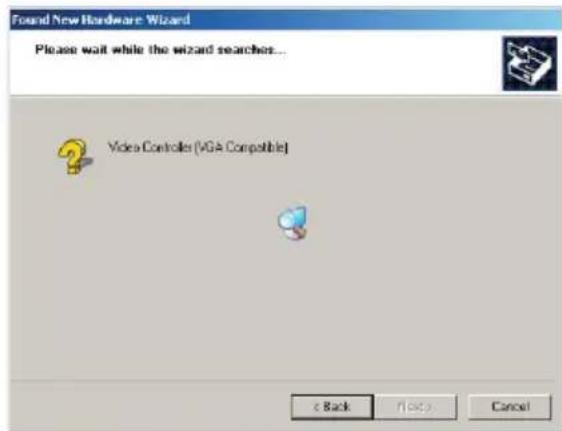

Schritt 2:

Das System sucks nach dem Treiberprogramm der Software- und Treiber-CD und installiert diesen automatisch. (Bitte vergewissern Sie sich, dass sich die Treiber-CD in Ihr dem-ROM-Laufwerk befindet.)

Schritt 3:

Stellen Sie die Installation fertig und starten Sie ihren Computer neu.

3.3.3. Aktualisieren des VGA-Kartentreiberprogramms

Auf der ECS Website (www.ecs.com.tw) wird von Zeit zu Zeit ein Update des Videotreibers zur Verfügung gestellt.itte gehen Sie auf die Website und laden Sie das neuste Programm herunter, um ihre Systemleistung zu maximieren. Sie konnen das Programm mit den beiden folgenden Methoden aktualisieren.

Methode 1: Laden Sie das Update herunter und installmenten Sie es direkt. Laden Sie das Update-Programm herunter und führen Sie es aus. Nahere Informationen dazu finding Sie in der Installation des VGA-Kartentreibers.

Methode 2: Aktualisieren Sie das Treiberprogramm manuell.

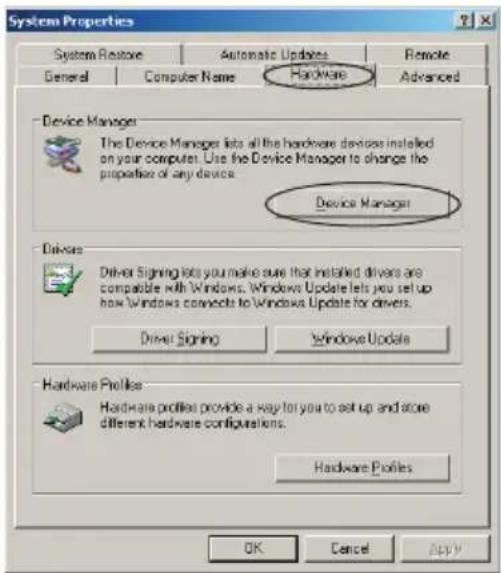

Schritt 1:

Wahlen Sie in der Systemsteuerung den Punkt System und wahlen Sie die Registerkarte Hardware. Klichen Sie im neuen Fenster auf .

Schritt 2:

Doppelklichen Sie auf , rechtsklichen Sienun auf das Gerät, das Sieactualisieren wollen und wahlen Sie.

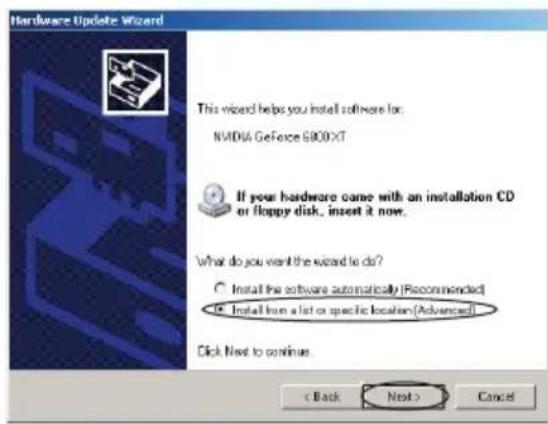

Schritt 3:

Im Dialogfeld wahlen Sie die Option . Klicken Sie .

Schritt 4:

Wahlen Sie die Option . Klicken Sie .

Schritt 5:

Folgen Sie den Anweisungen im Dialogfeld , wahlen Sie die Option und verwollständigen Sie die Aktualisierung.

4. Einrichten der Software

Nachdem Sie den Treiber und allfällige zusätzliche Features installiert haben, können Sie ihre Bildschirmeinstellungen konfigurieren.

Nicht alle unten beschreibenben Funktionen werden von ihrer Karte Unterstützung. Die Funktionen von VGA-Karten sind je nach Grafik-Engine verschiedene!

4.1 Einstellen von Bildschirmaufösung und Farbqualität

Schritt 1:

Rechtenklichen Sie mit der Maus auf eine beliebige leere Stelle auf Ihrem Windows Desktop und wahlen Sie .

Schritt 2:

Wahlen Sie die Registerkarte Einstellungen. Sie können nun die gewünschte Bildschirmauflösung einstellen, indem Sie mit ihrer Maus den Schieberegler bewegen, um die Auflösung zu erhöhen oder zu verringn (bewegen Sie den Schieberegler nach links, in Richtung Niedrig). Sie konnen außer dem die Farbqualität verändern, indem Sie auf die Liste unterhalb von Farbqualität klichen. Wir empfehlen Ohnen, den hochstöglichen Wert einzustellen (Abbildung 1).

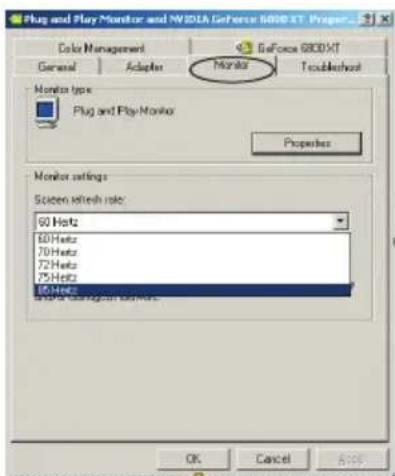

4.2 Einstellen der Bildschirmaktualisierungsrate

Klichen Sie im Fenster Eigenschaften von Anzeige auf die Schaltfläche Erweitert. Wahlen Sie die Registerkarte Monitor und wahren Sie Aktualisierungsrate von der(Liste Bildschirmaktualisierungsrate aus (Abbildung 2).

Abbildung 1

Abbildung 2

4.3 Informationen zur VGA-Karte

Der Punkt bietet Informationen zur Version des Video-BIOS, der ForceWare-Version, zum Name den NVIDIA-Chipsatzes, BUS-Typ, IRQ, der Kapazitat des Videospeichers und zum Betriebssystems, etc.

4.4. Bildschirmeinstellung

Klichen Sie auf die Pfeilsymbole in der Desktopabbbildung, um die Positionierung des Bildschirms einzustellen.

4.5. nView Anzeigeinstallungen

Mit dem nView Anzeigemodus konnen Sie die VGA-Karte an zwei Anzeigegeräte anschließen (einschließlich Digitalbildschirm und TV). nView enthalt f芮 Modi: Einzelbildschirm, Duplizierung, Horizontal Span, Vertikal Span oder Simultananzeige.

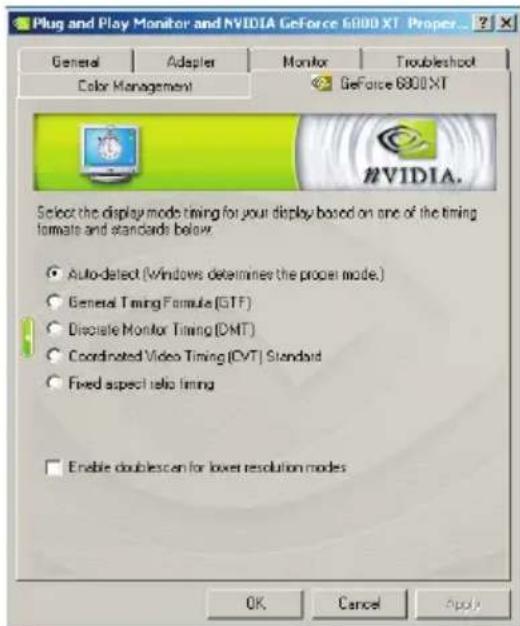

4.6. Anzeigemodus-Timing

Hier können Sie das Anzeigemodus-Timing für den Bildschirm einstellen.

4.7. Einstellungen von Leistung und Qualität

Die Funktion Leistung und Qualität erhögt Ihnen das Erstellen maßgeschneiderter Profile gemäß verschiedener Softwarebedürfnisse. Das NVIDIA-Dienstprogramm enthalt eine große Auswahr von Profilen für/populäre Spieler. Alle Profile können mit den verfügbaren Optionen angepasst werden.

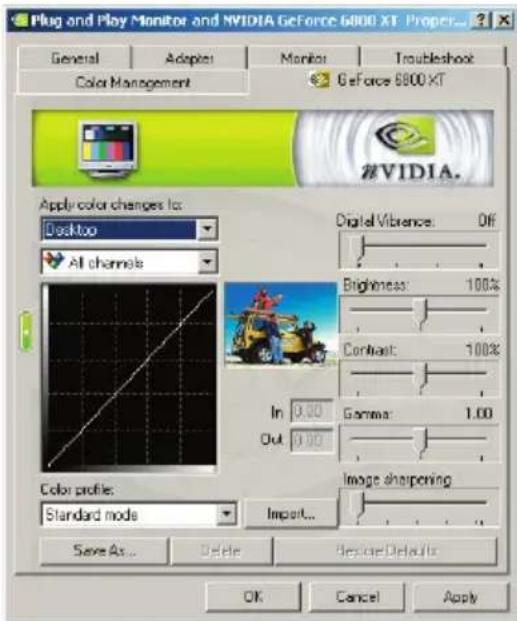

4.8. Farbkorrektur

In der Registerkarte Farbkorrektur konnen Sie eine Anzahl von Optionen, die sich auf die Farbe beziehen, verändern. Profile konnen außer dem für verschiedene Bedürfnisse verändert, gespeichert und importiert werden. Die fünf Voreinstellungen für ihre Karte sind: Digital Vibrance, Helligkeit, Kontrast, Gamma und Bildschärfen.

4.9. Einstellungen zum Video-Overlay

Mit der Funktion Video-Overlay-Einstellungen wird die Darstellung des Videos auf Ihrm Bildschirm angepasst, wenn die Wiedergabesoftware ein Hardware-Overlay verwendet.

4.10. Werkzeuge

Mit diesen Element konnen Sie angeschlossene Fernsehgeräte erkennen und Standardeinstellungen wiederherstellen.

4.11. NVRotate

Die Funktion NVRotate ermöglicht Ohnen die Rotation Ihres Anzeigebereichs. Dies ist nützlich für Bildschirme, die sowohl im Landschafts- als auch im Portraitmodus verwendet werden können. Wechseln Sie mit den Pfeiltasten zwischen den beiden Modi.

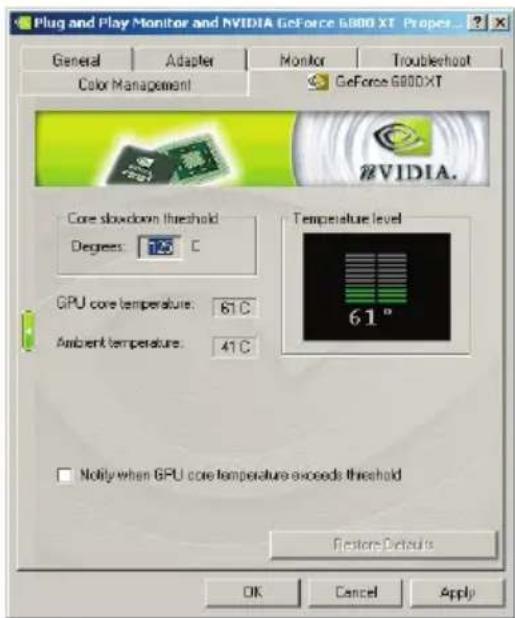

4.12. Temperatureinstellungen

Die Funktion Temperatureinstallungen zeigt die Temperatur ihrer Grafikkarte an und verfügt über eine Alarmfungkction, falls die Gefahr einer Überhitzung ihrer Karte besteht.

4.13. Bildschirmaufösung und Aktualisierungsraten

Mit diesen Element konnen Sie rasch die Auflösung, Farbqualität und Bildschirmaktualisierungsrate His. Monitors einstellen.

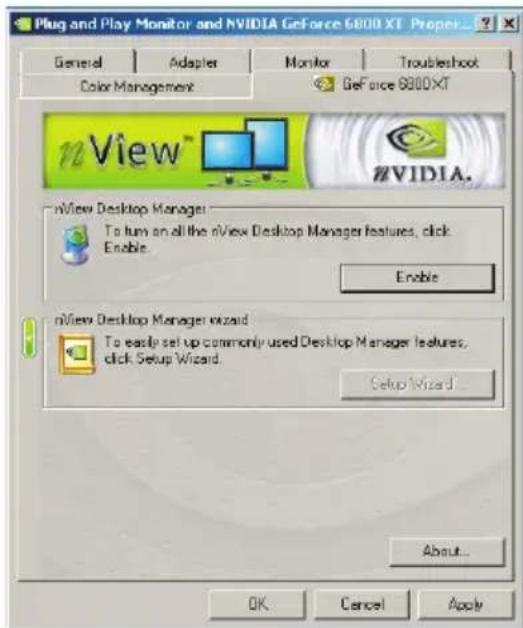

Die Funktion Desktop-Management ist eine einfach anzuwenden Funktion zur Feineinstellung vieler Anzeigeeinstellungen.

4.15. Bearbeit den Bildschirmmenus

Mit dieser Funktion konnen Sie die Registerkarte Werkzeuge definieren. Um Menüelemente zu Löschen, die Sie nicht oft verwenden,ziehen Sie diese vom NVIDIA-Bildschirmmenu nach unten in die Liste. Um sie wiederherzustellen,ziehen Sie sie einzeln wieder ins Menu zurück, oder klichen Sie auf .

4.16.SLI Multi-GPU

SLI- (Scalable Link Interface) Technologie kann die Wiedergabeleistung dramatisch verbessern.
