BEDIENUNGSANLEITUNG WorkCentre 7245V RLX XEROX

Microsoft, MS-DOS, Windows, Windows NT, Microsoft Network und Windows Server sind Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern.

Novell, NetWare, IntranetWare und NDS sind Marken von Novell, Inc. in den Vereinigten Staaten und anderen Ländern.

Adobe, Acrobat, PostScript, PostScript3 und PostScript Logo sind Marken von Adobe Systems Incorporated.

Apple, AppleTalk, EtherTalk, LocalTalk, Macintosh, MacOS und TrueType sind Marken von Apple Computer, Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.

HP, HPGL, HPGL/2 und HP-UX sind Marken der Hewlett-Packard Corporation.

Alle Produktnamen sind Marken der jeweiligen Eigentümer.

Die auf der Festplatte des Systems gespeicherten Daten können bei Festplattenproblemen verloren gehen. Xerox übernimmt keine Verantwortung für direkte oder indirekte Schäden, die aus einem derartigen Datenverlust entstehen. Xerox trägt keine Verantwortung für Ausfälle des Systems, die auf eine Infektion mit Computerviren oder Aktivitäten von Hackern zurückgehen.

Wichtiger Hinweis: (1) Dieses Handbuch unterliegt dem Urheberrecht, alle Rechte vorbehalten. Laut Gesetz darf dieses Handbuch ohne schriftliche Genehmigung des Herausgebers weder komplett noch auszugsweise kopiert oder geändert werden. (2) Teile dieses Handbuch können ohne vorherige Ankündigung geändert werden. (3) Wir begrüßen Kommentare in Bezug auf missverständliche Formulierungen, Fehler, Auslassungen oder fehlende Seiten. (4) Die hier beschriebenen Vorgehensweisen dürfen nur an Systemen durchgeführt werden, auf die sich die vorliegende Beschreibung ausdrücklich bezieht. Durch unsachgemäßen Betrieb können Fehler oder Unfälle verursacht werden.

Für Probleme, die sich aus der unsachgemäßen Handhabung des Geräts ergeben, trägt Xerox keine Haftung.

Der Export dieses Produkts ist in Übereinstimmung mit den Gesetzen in Bezug auf den Export und Außenhandel Japans und/oder die Exportbestimmungen der Vereinigten Staaten streng geregelt.

Xerox und Ethernet sind Marken.

Hinweis: BLAUE Überschriften dienen zur Kennzeichnung von Abschnitten für IT-Administratoren, mit GRÜNEN Überschriften werden Abschnitte für Endanwender hervorgehoben und durch ROTE Überschriften wird auf erforderliche Benutzereingriffe hingewiesen. Das Aussehen der schnittstelle kann je nach Gerätekonfiguration und Geräteeinstellungen variieren.

Inhaltsverzeichnis

Steuerpult 3

Druckmaterial 5

Broschüre 7

Geschützte Ausgabe 9

Einfache LAN-Faxaufträge 13

Miniaturansicht 15

Konfigurationsbericht ausdrucken 17

Einrichtung der Kostenzählung 19

Druckbegleitblatt 23

Zähler 25

Tonermodul austauschen 27

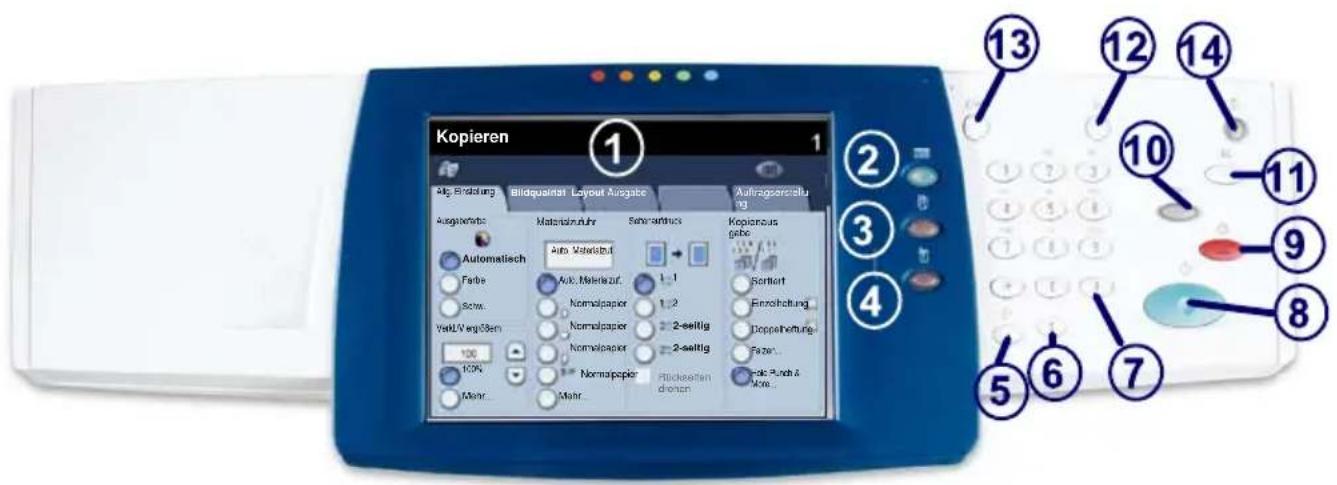

Steuerpult

Kopieren 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99

1. Touchscreen Der Touchscreen dient zur Einstellung der Gerätefunktionen. Hier werden auch Fehlermeldungen und -behebungsanweisungen und allgemeine Informationen zum System angezeigt.

2. Betriebsarten Ruft die programmierbaren Funktionen auf dem Touchscreen auf.

3. Auftragsstatus Ruft Informationen zum Auftragsverarbeitungszustand auf dem Touchscreen auf.

4. Systemstatus Dient zum Aufrufen des Gerätestatus.

Steuerpult

1. Wählpause Dient zur Eingabe einer Wählpause für Rufnummern.

2. Löschen Dient zum Löschen des zuletzt eingegebenen Zeichens.

3. Raute (#) Dient zur Eingabe eines Wählzeichens und kennzeichnet Gruppenwahlnummern.

4. Start Dient zum Starten von Aufträgen.

5. Stopp Dient zum Anhalten des laufenden Auftrags. Zum Abbrechen oder Wiederaufnehmen des Auftrags wie angewiesen vorgehen.

6. Unterbrechen Dient zur Unterbrechung des aktuellen Auftrags, damit ein anderer vorgezogen werden kann.

7. Alles löschen Bei einmaliger Betätigung werden die Standardeinstellungen wiederhergestellt, und die erste Anzeige der derzeitigen Betriebsart wird eingeblendet. Bei zweimaliger Betätigung werden alle Funktionen auf die Standardeinstellungen rückgestellt.

8. Sprachwahl Dient zur Auswahl der Anzeigesprache.

9. Anmelden/Abmelden Ermöglicht den kennwortgeschützten Zugriff auf die Gerätekonfiguration zur Vorgabe der Standardeinstellungen des Geräts.

10. Energiesparbetrieb Zeigt, ob sich das Gerät im Energiesparbetrieb befindet. Auch zum Beenden des aktuellen Energiesparbetriebs.

Druckmaterial

Art und Format des Druckmaterials entsprechend der folgenden Verfahrensweise angeben:

ACHTUNG: Für die Druckmaterialien in den Materialbehältern müssen Format und Art richtig angegeben werden. Andernfalls kann die Fixiereinheit beschädigt werden.

Wenn Druckmaterial in einen Behälter eingelegt wird, wird die Anzeige für die Behältereinstellung angezeigt.

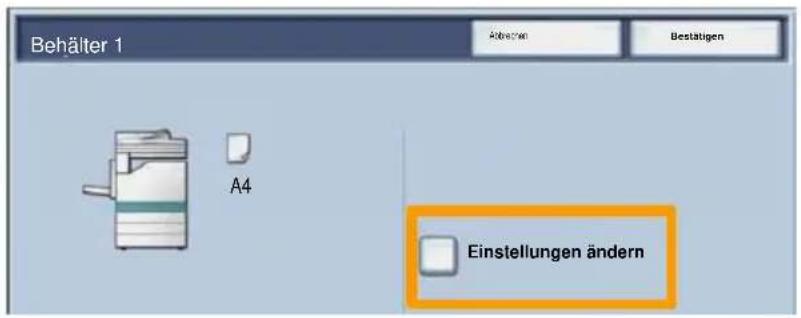

1. Einstellung ändern antippen.

Behälter 1 A4 Einstellungen ändern

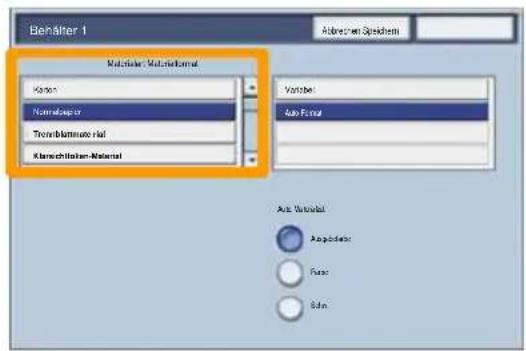

1. Die gewünschte Materialart aus der angezeigten Liste auswählen.

Benäfer 1 Material Material Kosten Nominalspur Tremblammate Hal Klanschlossen-Material Vorberel Auto Forma Aus Material Angloferer Faser Sohn

Druckmaterial

1. Das gewünschte Materialformat aus der angezeigten Liste auswählen.
2. Speichern antippen.

Behälter 1 Abbrischen Spadtern (148-257) 220 mm 220 mm (210-432)

1. Speichern antippen.

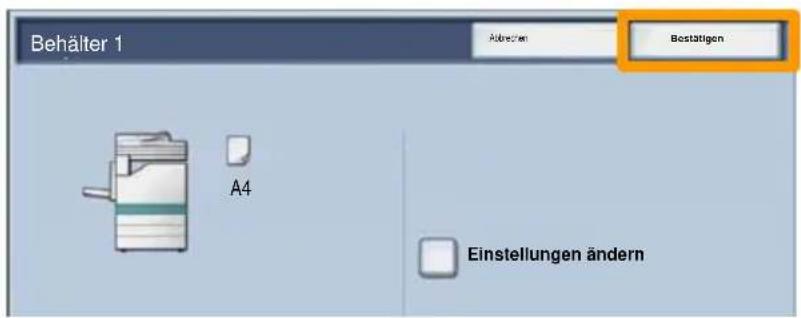

2. Bestätigen antippen.

Behälter 1 A4 Bestätigen Einstellungen ändern

Broschüre

Am Computer in der geöffneten Anwendung die Option Drucken auswählen.

HINWEIS: Dieses Beispiel veranschaulicht die Verwendung eines PCL-Druckertreibers.

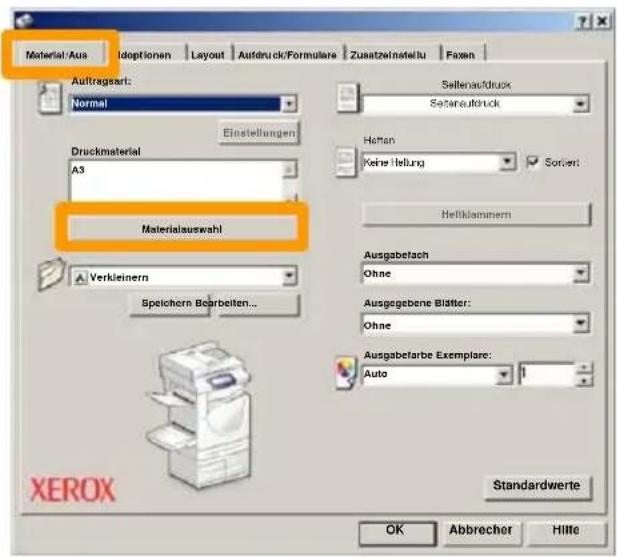

1. Auf Eigenschaften klicken.
2. Auf das Register Material/Ausgabe klicken.
3. Auf Materialauswahl klicken.

Material/Aua Aultragsart: Normal Druckmaterial A3 Materialauswahl Verkleinern Speichern Bearbeiten... Sellenas/druck Setanaustruck Hatten Keine Heilung Sonst Heilklaminern Ausgabelsch Ohne Ausgegebene Blitter: Ohne Ausgabefarbe Exemplare: Auto Standardwerte OK Abbrecher Hilte XEROX

1. Auf die Dropdown-Liste Materialformat klicken und das gewünschte Format auswählen.
2. Auf OK klicken.

Broschüre

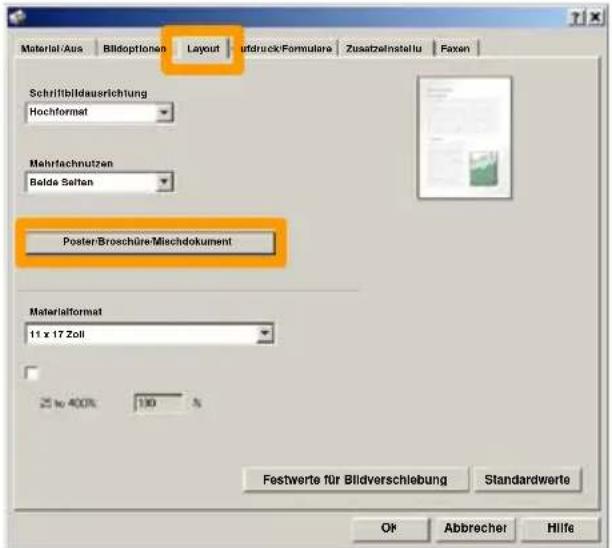

1. Auf das Register Layout klicken.
2. Auf die Schaltfläche Poster/Broschüre/Mischdokument klicken.

Material/Aus Bildoptionen Layout ufdruck/Formulare Zusatzelnstellu Faxen Schriftbildauerichtung Hochformat Mahrflachnutzen Balde Salten Poster/Broschüre/Mischdokument Materialformat 11 x 17 Zoll 25 to 400% 100 % Festwerte für Bildverschreibung Standardwerte OK Abbrecher Hilfe

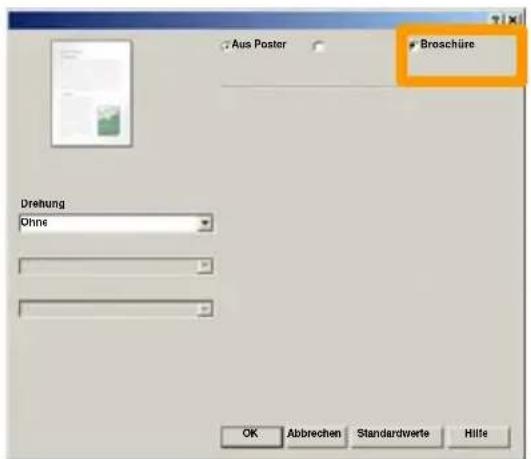

1. Die Option Broschüre aktivieren.

Aus Poster Broschüre Drehung Ohne OK Abbrevchen Standardwerte Hilfe

1. Falls erforderlich, auf OK klicken, um Konflikte zu lösen.
2. Auf OK klicken, um das Fenster Broschüre zu schließen.
3. Auf OK klicken, um das Fenster Eigenschaften zu schließen.
4. Die gewünschte Anzahl der Exemplare eingeben und auf OK klicken.

Geschützte Ausgabe

Am Computer in der geöffneten Anwendung die Option Drucken auswählen.

HINWEIS: Dieses Beispiel veranschaulicht die Verwendung eines PCL-Druckertreibers.

1. Auf Eigenschaften klicken.
2. Auf das Register Material/Ausgabe klicken.

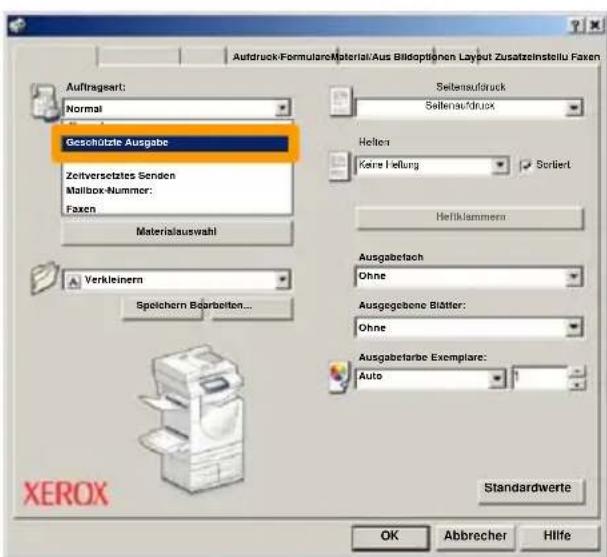

3. Auf das Feld Auftragsart klicken.
4. Auf die Option Geschützte Ausgabe klicken.

Aufdruck-FormulareMaterial/Aus Bildoptionen Layout Zusatzsteinstellu Faxen Auftragsart: Normal Geschützte Ausgabe Zeitversetzes Senden Mailbox-Nummer: Faxen Materialauswahl Verkleinern Spelchern Böarbeiten... Seitensudruck Sellenas/Drux Helten Keine Leflung Sortiert Heltklammern Ausgabetach Ohne Ausgegebene Blätter: Ohne Ausgabefarbe Exemplare: Auto Standardwerte OK Abbrecher Hilfe XEROX

Geschützte Ausgabe

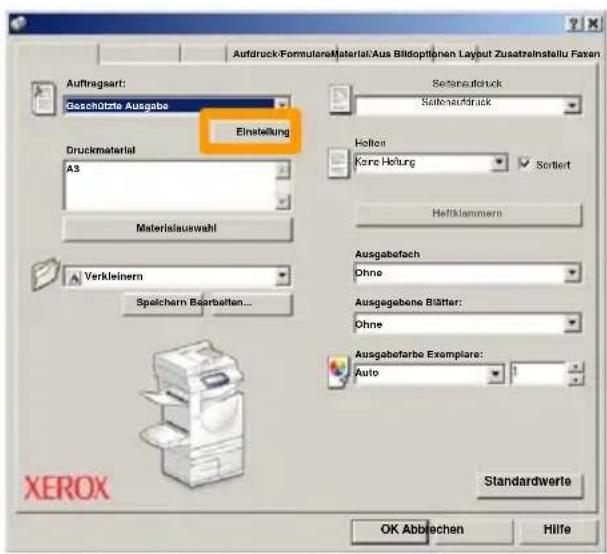

1. Auf die Schaltfläche Einstellung klicken.

Aufdruck-Formulare Material/Aus Bildoptionen Layout Zusatreinstellu Faxen Auftragsart: Geschützte Ausgabe Einstellung Druckmaterial A3 Materialauswahl Verkleinern Speichern Bearbaften... Setanadstruck Safenaufdruck Holton Kone Holung Sortiert Heltklammern Ausgabefach Ohne Ausgegebene Blätter: Ohne Ausgabefarbe Exemplare: Auto Standardwerte OK Abblechen Hilfe XEROX

1. Den Benutzernamen und ein Kennwort (1-12 Stellen) in den dafür vorgesehenen Feldern eingeben und auf OK klicken.

Geschützte Ausgabe Benutzerkennung: Kennwort: Kennwort mit 1-12 Stellen eingeben. AbbrecOK Hilfe

1. Auf OK klicken.

2. Die gewünschte Anzahl der Exemplare eingeben und auf OK klicken.

Geschützte Ausgabe

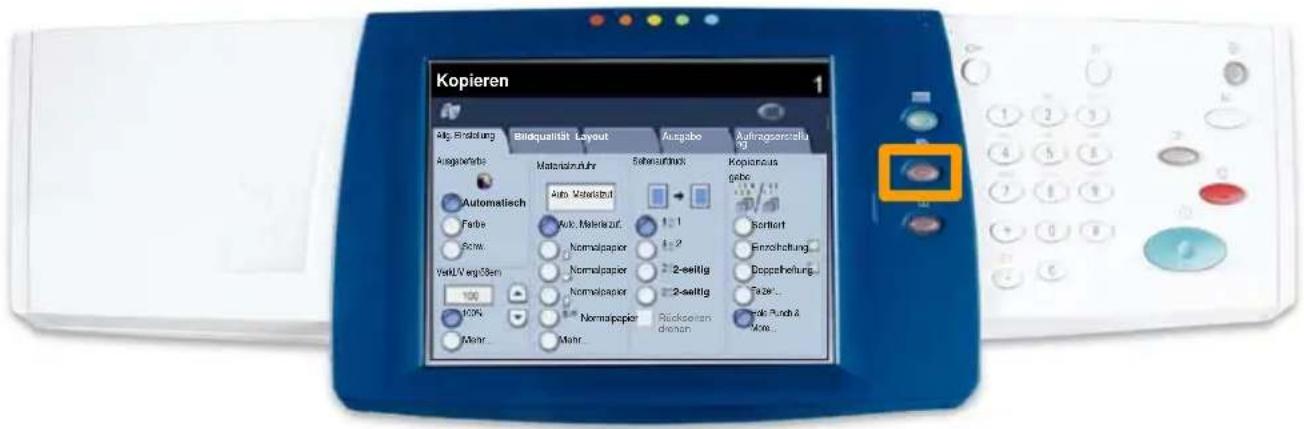

1. Auf dem Steuerpult des Geräts Taste Auftragsstatus drücken.

Kopieren 1 Abg. Einfolung Bisqualität Layout Ausgabe Auftragsorstellung Ausgabe Materialzuhrer Schwasserlöch Kopionaus gebe Automatisch Auto Matelastat Falls Screw VarkLV englösen 100 100% Mehr... Mehr... Normalpapier Normalpapier Normalpapier 2-seltig 2-seltig Normalpapier Rückseiten diechan Kortiert Einzohoflung Doppsehoffung... Tape... Gink Punch & Vokre...

1. Register Aufträge im Speicher antippen.

Aufträge in Verarbeitung Alle fertig gestellten Aufträge Aufträge im Speicher Probeexemplar DruckverzögerungGeschützte Ausgabe Öffentliche Mailbox

1. Geschützte Ausgabe antippen.
2. Eine Benutzerkennung auswählen.

Geschützte Ausgabe

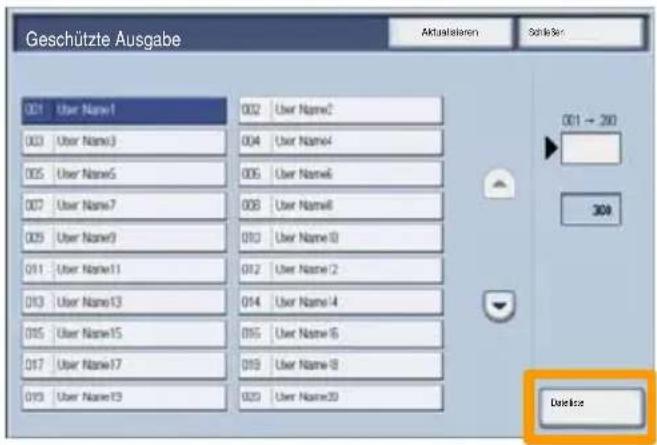

13. Dateiliste antippen.

Geschützte Ausgabe Aktualisierten Schäfer 001 User Name1 002 User Name2 003 User Name3 004 User Name4 005 User Name5 006 User Name6 007 User Name7 008 User Name8 009 User Name9 010 User Name10 011 User Name11 012 User Name12 013 User Name13 014 User Name14 015 User Name15 016 User Name16 017 User Name17 018 User Name18 019 User Name19 020 User Name20 001 → 20 309 Delete

1. Kennwort mit 1-12 Stellen eingeben.
2. Bestätigen antippen.

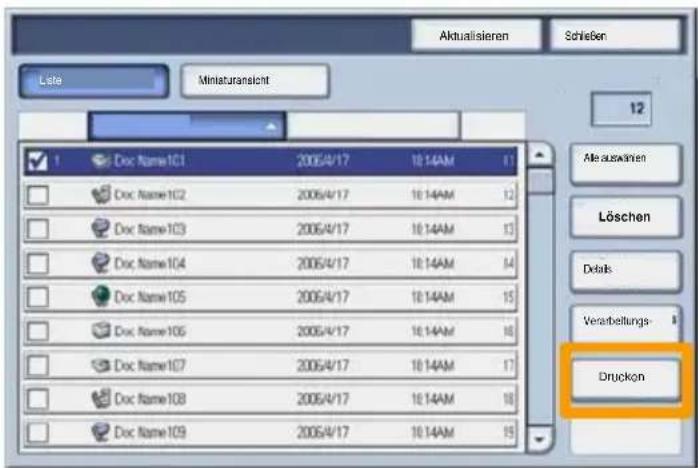

3. Dokument auswählen und Drucken antippen.

Aktualisieren Schließen Late Miniaturansicht 12 Doc Name101 2005/4/17 10:14AM 11 Doc Name102 2005/4/17 10:14AM 12 Doc Name103 2005/4/17 10:14AM 13 Doc Name104 2005/4/17 10:14AM 14 Doc Name105 2005/4/17 10:14AM 15 Doc Name106 2005/4/17 10:14AM 16 Doc Name107 2005/4/17 10:14AM 17 Doc Name108 2005/4/17 10:14AM 18 Doc Name109 2005/4/17 10:14AM 19 Alle auswaren Löschen Details Verarbeitungs- Druckon

17. Drucken und löschen oder Drucken und speichern antippen.

Der Auftrag wird im Ausgabefach ausgegeben.

Einfache LAN-Faxaufträge

1. Druckertreiber öffnen.

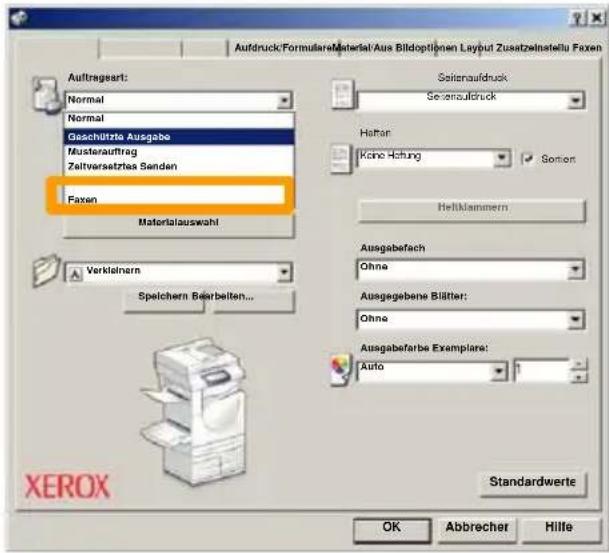

2. Als Auftragsart "Fax" auswählen.

Aufdruck/FormulareMaterial/Aus Bildoptionen Layout Zusatzelnstellu Faxen Auftragsart: Normal Geschüttte Ausgabe Musterauftrag Zeltversetztes Senden Faxen Materialauswahl Verkleinern Speichern Beirbeiten... Soisenaufdruck Seiersaufdruck Hafter Keine Hohung Sorion Hellkammern Ausgabefach Ohne Ausgegebene Blitter: Ohne Ausgabefarbe Exemplare: Auto Standardwerte OK Abbrecher Hilfe XEROX

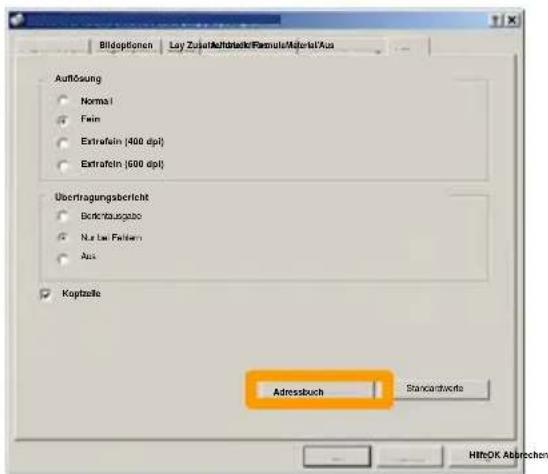

1. Empfängerdaten eingeben.

Bildoptionen Lay ZufanAufstruktur/Farmule/Adreis/Aus Auflösung Normal Fein Extrafinein (400 dpi) Extrafinein (600 dpi) Übertragungsbericht Beträusgabe Na bei Feilen Aus Kapitalie Adressbuch Standardquote HilfsOK Abbrevchen

Einfache LAN-Faxaufträge

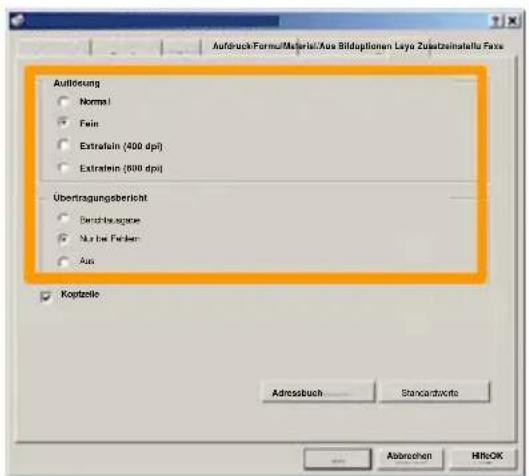

4. Faxoptionen einstellen.

5. Kopfzeilenoption einstellen.

6. Fax senden.

Nach Auswahl aller gewünschten Optionen auf OK klicken. In der Druckertreiberanzeige und der Druckanzeige auf OK klicken. Das Fenster Faxbestätigung mit der Liste der ausgewählten Empfänger wird angezeigt. Falls Änderungen vorgenommen werden sollen, auf Bearbeiten klicken. Sind die Daten korrekt, auf OK klicken. Daraufhin wird das Fax an die Faxwarteschlange des Geräts gesendet und ist somit übertragungsbereit.

Miniaturansicht

Die Miniaturansicht ist ein Extra und möglicherweise nicht auf dem Gerät installiert. Zum Einrichten dieser Funktion auf dem Gerät an den Systemadministrator wenden.

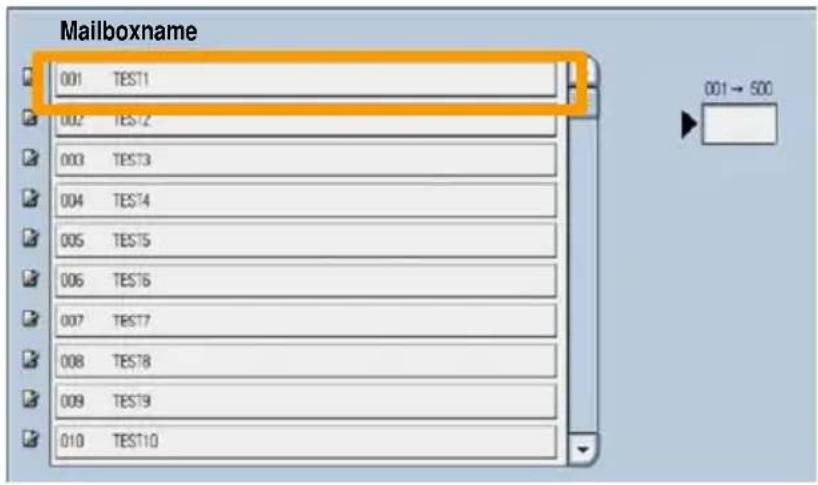

1. Symbol "Mailboxen" antippen.
2. Mailboxname auswählen.

Mailboxname 001 TEST1 002 TEST2 003 TEST3 004 TEST4 005 TEST5 006 TEST6 007 TEST7 008 TEST8 009 TEST9 010 TEST10

1. Dateinamen auswählen.

Aktualisieren Schießen Liste Miniaturansicht 12 Doc Name101 2005/4/17 10:14AM Doc Name102 2005/4/17 10:14AM Doc Name103 2005/4/17 10:14AM 13 Doc Name104 2005/4/17 10:14AM 14 Doc Name105 2005/4/17 10:14AM 15 Doc Name106 2005/4/17 10:14AM 16 Doc Name107 2005/4/17 10:14AM 17 Doc Name108 2005/4/17 10:14AM 18 Doc Name109 2005/4/17 10:14AM 19 Alle auswärten Löschen Details Verarbeitungs- Drucken

Miniaturansicht

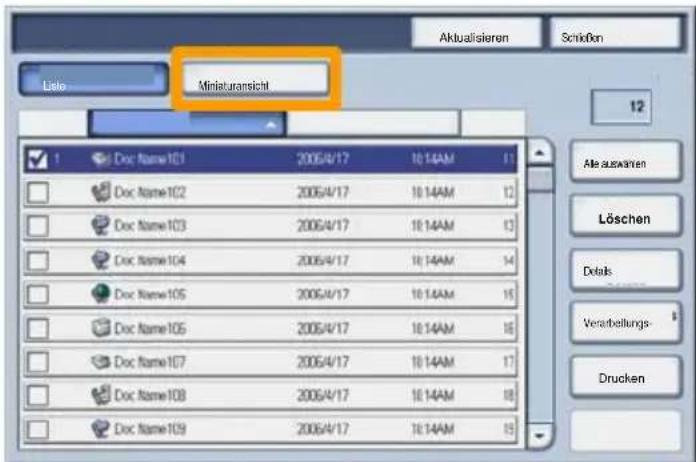

4. "Miniaturansicht" auswählen.

Aktualisieren Schrößen Liste Miniaturansicht 12 Doc Name101 2006/4/17 10:14AM 11 Doc Name102 2006/4/17 10:14AM 12 Doc Name103 2006/4/17 10:14AM 13 Doc Name104 2006/4/17 10:14AM 14 Doc Name105 2006/4/17 10:14AM 15 Doc Name106 2006/4/17 10:14AM 16 Doc Name107 2006/4/17 10:14AM 17 Doc Name108 2006/4/17 10:14AM 18 Doc Name109 2006/4/17 10:14AM 19 Alle auswaren Löschen Details Verarbeitungs- Drucken

5. "Drucken" auswählen.

6. Die gewünschten Optionen für Materialzufuhr, Ausgabe und Seitenaufdruck auswählen.

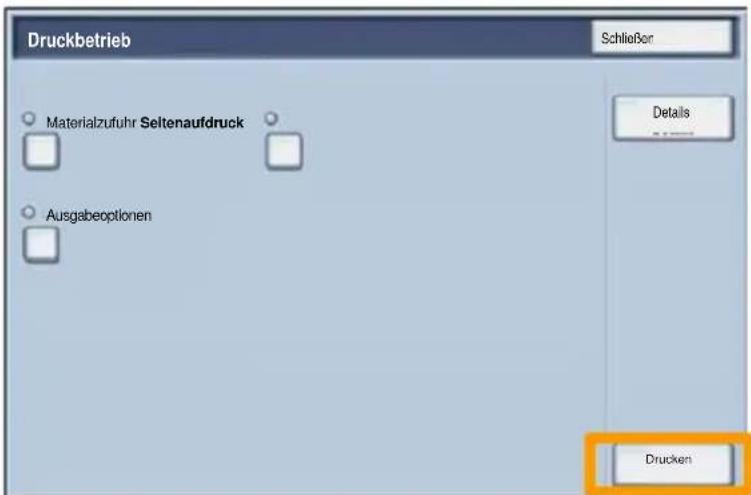

7. "Drucken" auswählen.

Druckbetrieb Schließen Materialzufuhr Seltenaufdruck Ausgabeoptionen Details Drucken

Konfigurationsbericht ausdrucken

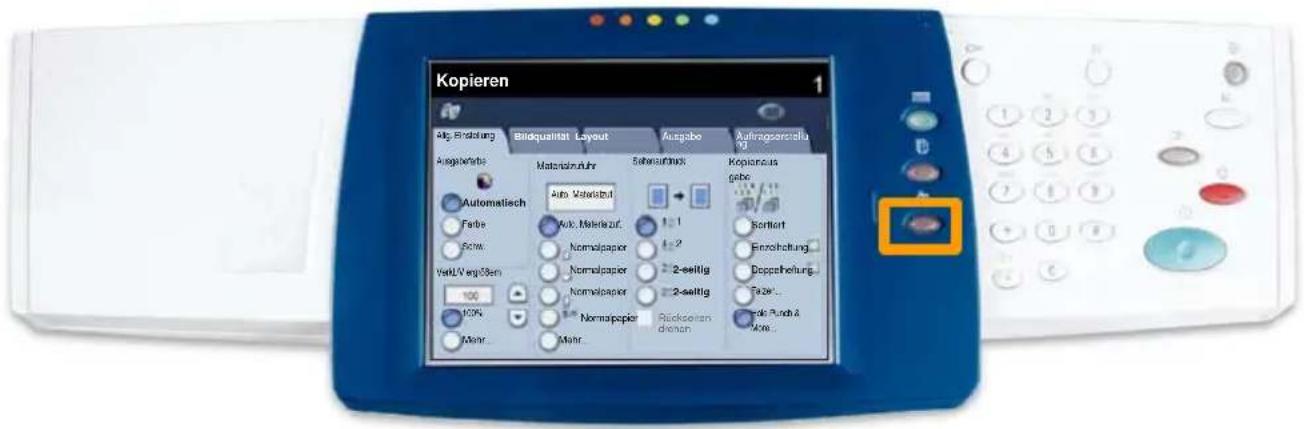

1. Zur Ausgabe eines Konfigurationsberichts die Gerätestatustaste drucken.

Kopieren 1 Abg. Bindlung Bisqualität Layout Ausgabe Auftragsorstellung Ausgabe Materialzuhrer Schwasserlöch Kopieranzus gebe Automatisch Auto Material Ferba Nomalpapier 2- seitig Fenzerhoffung VarkLV englösen Nomalpapier 2- seitig Doppseffolung... 100 Nomalpapier Rückseran dichan Screw... 100% 100% Mehr. Mehr.

1. Auf dem Register Zähler/Berichte die Schaltfläche Berichtausgabe antippen.

Systemstatus Zähler/ Berichte Austauschmodul e Störungen Zähler Berichtausgabe

Konfigurationsbericht ausdrucken

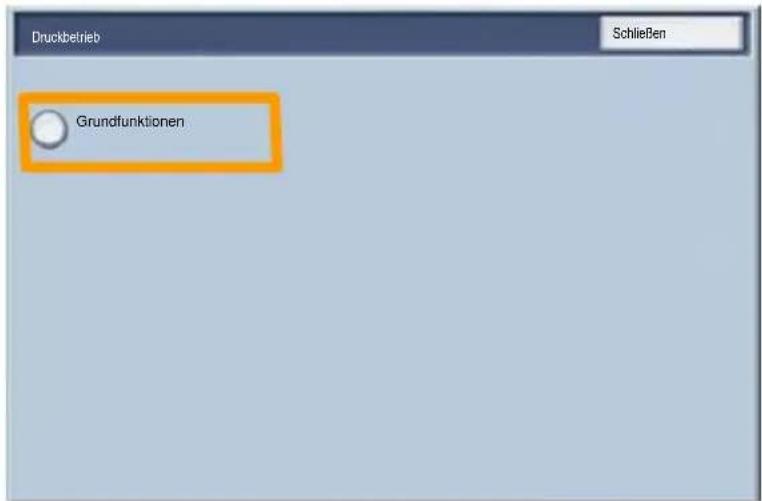

1. Druckbetrieb auswählen und dann Grundfunktionen antippen.

Druckbetrieb Schließen Grundfunktionen

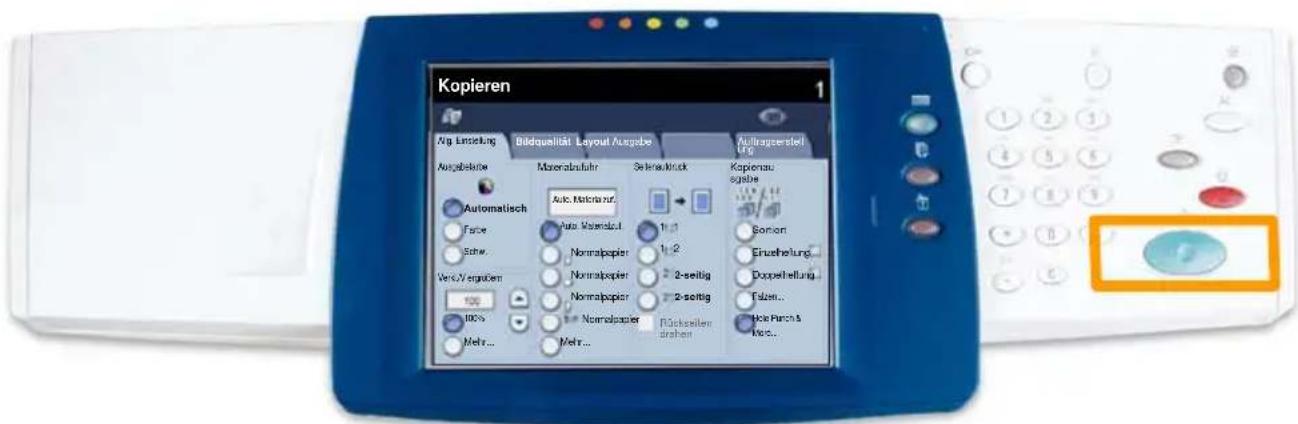

1. Starttaste drücken.

Kopieren 1 Aig Entwicklung Bildqualität Layout Ausgabe Aultageserstellung Ausabstätte Automatisch Face Sahw Veri.V. signuten 100% 100% Mehr... Maximabzufahr Sekraufstück Auto Matriclauf Auto Matriclauf 1: 1 Nominalpapier 1: 2 Nominalpapier 2-seitig Nominalpapier 2-seitig Nominalpapier Flücksellen draben Sonion Einzefehlung Doppelstellung Talen... Hole Parch & Mert...

1. Der Konfigurationsbericht wird daraufhin ausgegeben.

Einrichtung der Kostenzählung

Für die Einrichtung der Kostenzählung ist es zunächst erforderlich, Benutzerkonten zu erstellen und dann die Kostenzählung zu aktivieren. Die Benutzer müssen dann das für ihr Konto eingerichtete Kennwort eingeben, um bestimmte Maschinenfunktionen nutzen zu können. Es können bis zu 1000 Konten erstellt werden.

Für alle Benutzerkonten müssen folgende Angaben definiert werden:

• Kennwort
• Kontoname
• Farbzugriff
• Kontolimit

Nach dem Definieren und Erstellen von Konten müssen die gewünschten Konten aktiviert werden, um die Kostenzählung verwenden zu können. Kontonamen und Kennwörter müssen eindeutig sein.

Einrichtung der Kostenzählung

Die Kostenzählung kann für das Kopieren, Scannen oder beides aktiviert werden. Bei aktivierter Kostenzählung muss der Benutzer die Schaltfläche "Zugriff" auswählen und das Kennwort für das entsprechende Benutzerkonto eingeben, um das Gerät verwenden zu können. Festlegen, ob die Kostenzählungsfunktion aktiviert und eine Authentifizierung angefordert werden soll.

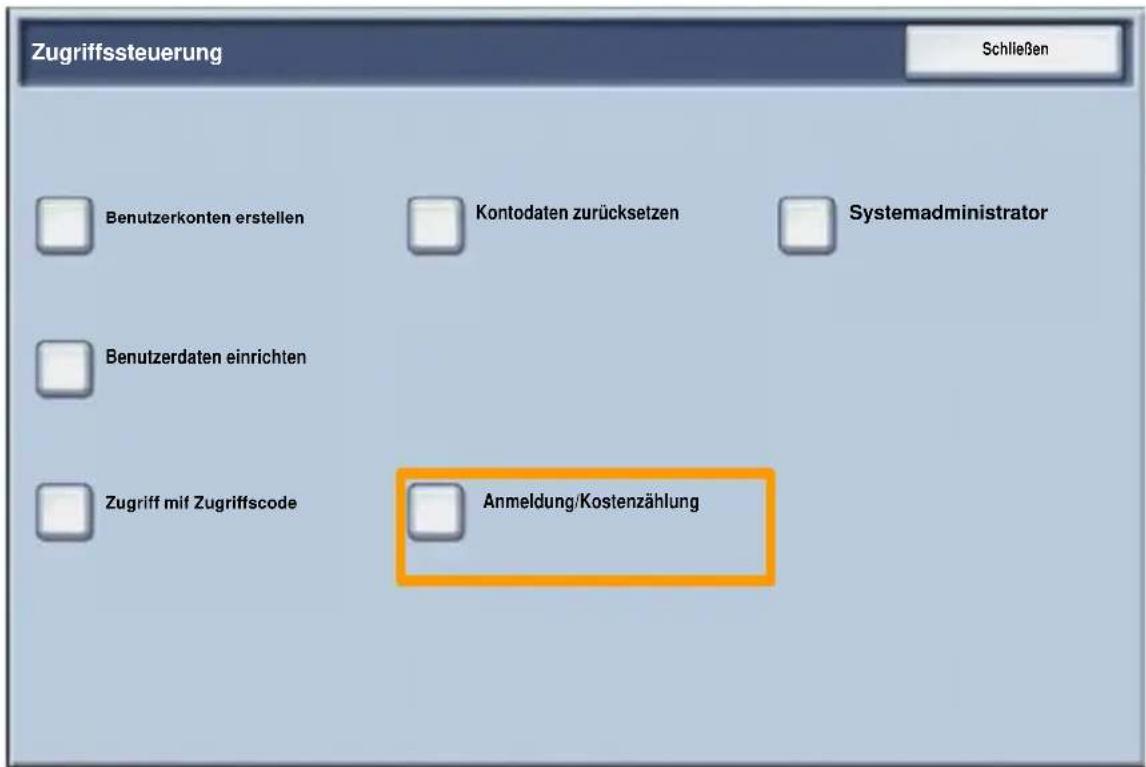

Nach der Anmeldung und der Auswahl der Anzeige "Systemeinstellung" die Option Anmeldung/Kostenzählung auswählen.

Zugriffssteuerung Schließen Benutzerkonten erstellen Kontodaten zurücksetzen Systemadministrator Benutzerdaten einrichten Zugriff mit Zugriffscode Anmeldung/Kostenzahlung

Einrichtung der Kostenzählung

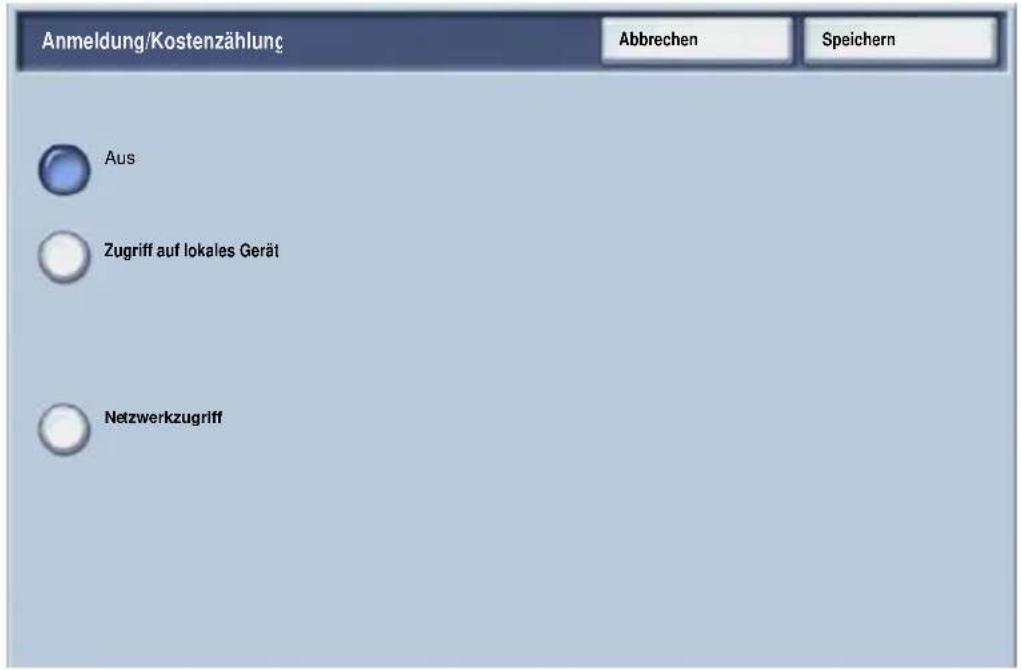

Beliebiges Einstellelement auswählen. Folgende Optionen stehen zur Auswahl:

• Aus: Für den Betrieb des Geräts ist keine Anmeldung/Kostenzählung erforderlich.
- Zugriff auf lokales Gerät: Die Kostenzählung wird anhand der auf dem Gerät registrierten authentifizierten Benutzer durchgeführt.
- Netzwerkzugriff: Die Kostenzählung wird anhand der von der Remote-Kostenzählung verwalteten Benutzerinformationen durchgeführt. Benutzerinformationen werden von der Remote-Kostenzählung registriert.

Anmeldung/Kostenzahlung Abbrechen Speichern Aus Zugriff auf lokales Gerät Netzwerkzugriff

Einrichtung der Kostenzählung

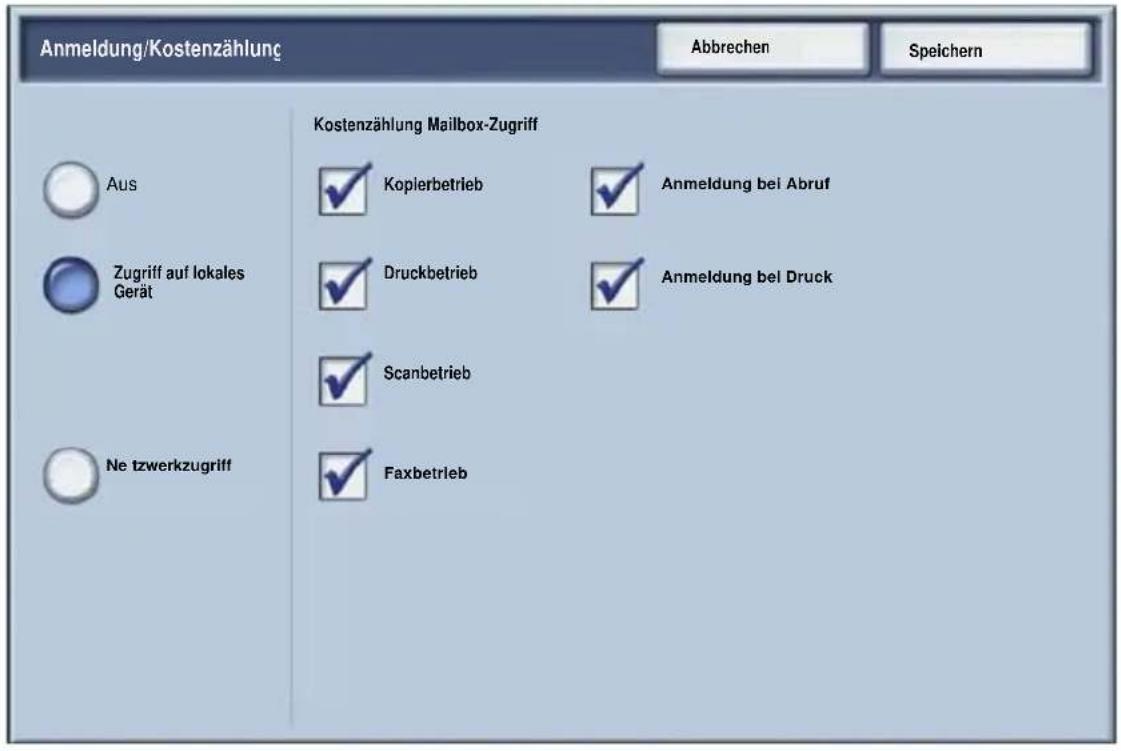

Kostenzählung: Kostenzählung auswählen. Für die Betriebsarten, für die die Verwaltungsfunktion aktiviert werden soll, Ein auswählen.

Kopierbetrieb: Kopierfunktionsbezogene Verwaltung.

Scanbetrieb: Scannerfunktionsbezogene Verwaltung.

Druckbetrieb: Druckerfunktionsbezogene Verwaltung.

Anmeldung/Kostenzahlung Abbrechen Speichern Aus Kostenzahlung Mailbox-Zugriff Kopierbetrieb Anmeldung bei Abruf Zugriff auf lokales Gerät Druckbetrieb Anmeldung bei Druck Scanbetrieb Faxbetrieb Ne tzwerkzugriff

Druckbegleitblatt

1. Die Taste Anmelden/Abmelden auf dem Steuerpult drücken.

Kopieren 1 Mild - 2000 Bildquartiv Layout Ausgabe Autogesellschaft Ausgabe Materielle Eurlassbare Kopieren space Automatisch Auto Dispersive Fitz Nanmalsatz Zackig Sorier Einzelung Dapachierung Jors... Kohls Nanmalsatz Zackig Kohls Kohls Kohls

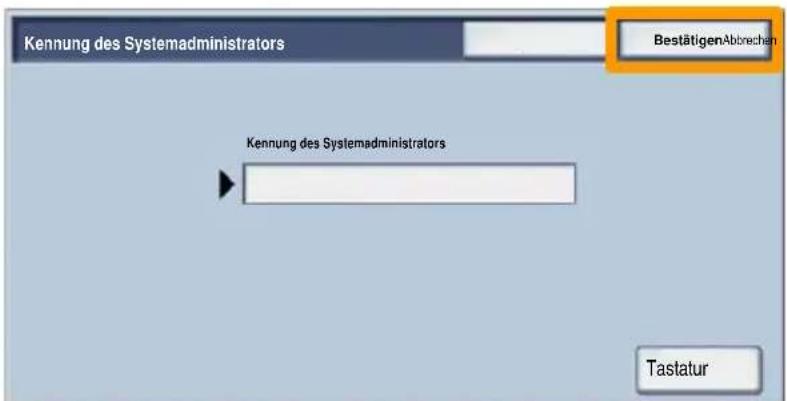

1. Die richtige Benutzerkennung eingeben und Bestätigen antippen.

Kennung des Systemadministrators BestätigenAbbrechen Kennung des Systemadministrators Tastatur

1. Verwaltung antippen.

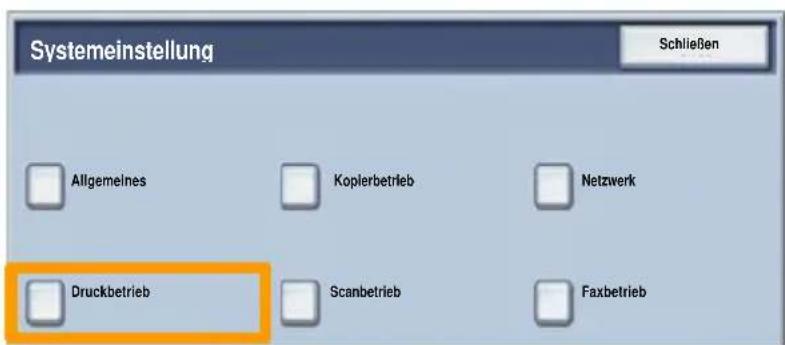

2. Systemeinstellung antippen.
3. Druckbetrieb antippen.

Systemeinstellung Schließen Allgemeines Kopierbetrieb Netzwerk Druckbetrieb Scanbetrieb Faxbetrieb

Druckbegleitblatt

1. Andere Einstellungen antippen.
2. Mit den Pfeilschaltflächen zur Schaltfläche Begleitblatt blättern. Begleitblatt antippen.

Andere Einstellungen 1 2 3 4 5 6 Begleitblatt Aus 7 8 9 10 Abbrechen 1 2 Einstellungen ändern

1. Einstellung ändern antippen.
2. Die gewünschte Option für das Begleitblatt auswählen und Speichern antippen.

Begleitblatt Abbrechen Speichern Aus Vor Auftrag Nach Auftrag Vor u. nach Auftrag

1. Mehrmals Schließen antippen, um die Bildschirme mit den Systemeinstellungen zu schließen.

Zähler

Die Anzeige Zähler gibt Aufschluss über die Gerätenutzung und die Gebührendaten. Welche Daten erfasst werden, hängt von der Gerätekonfiguration und den Geräteeinstellungen ab.

Zugriff auf die Zähler:

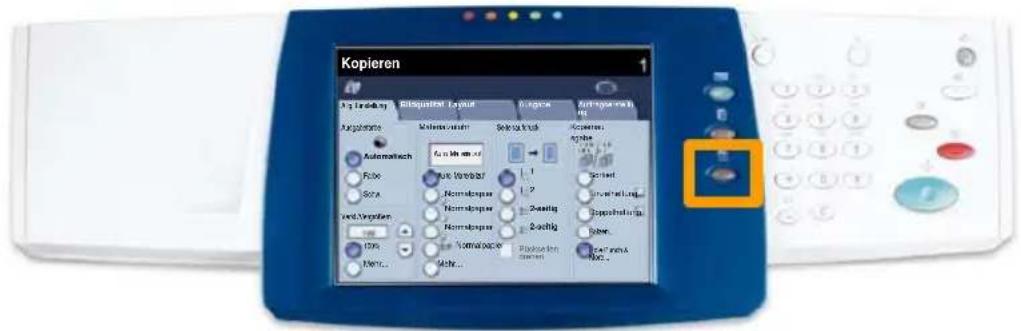

1. Die Gerätestatustaste drücken.

Kopieren 1 A-10 Tendelung Sedigungs-Verkauf Kapierer Antipressen Mildesverkauf Selektach Kopieren Aumefach Fabe Nord Vorräfer Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspur Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspurs Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspars Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspours Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabspors Normabsporss

Zähler

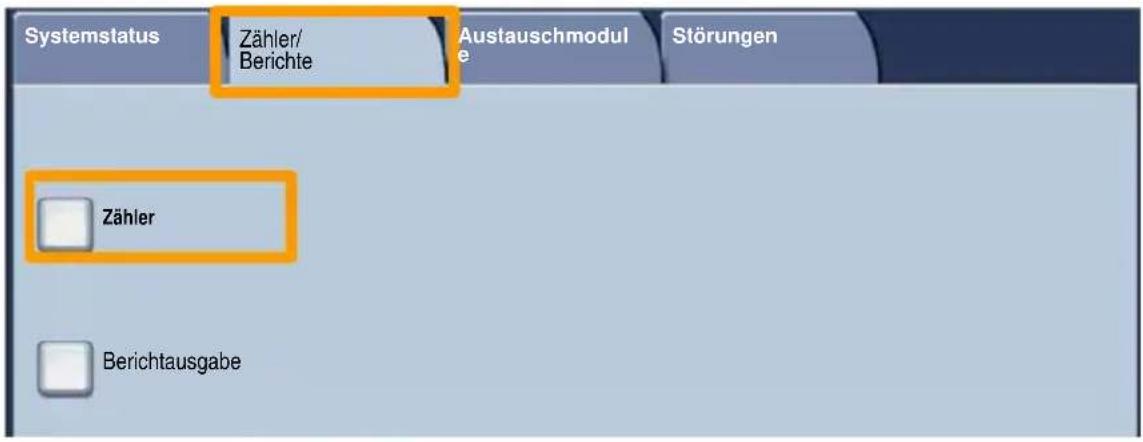

1. Sicherstellen, dass das Register Zähler/Berichte angezeigt wird, und Zähler antippen.

Systemstatus Zähler/ Berichte Austauschmodul e Störungen Zähler Berichtausgabe

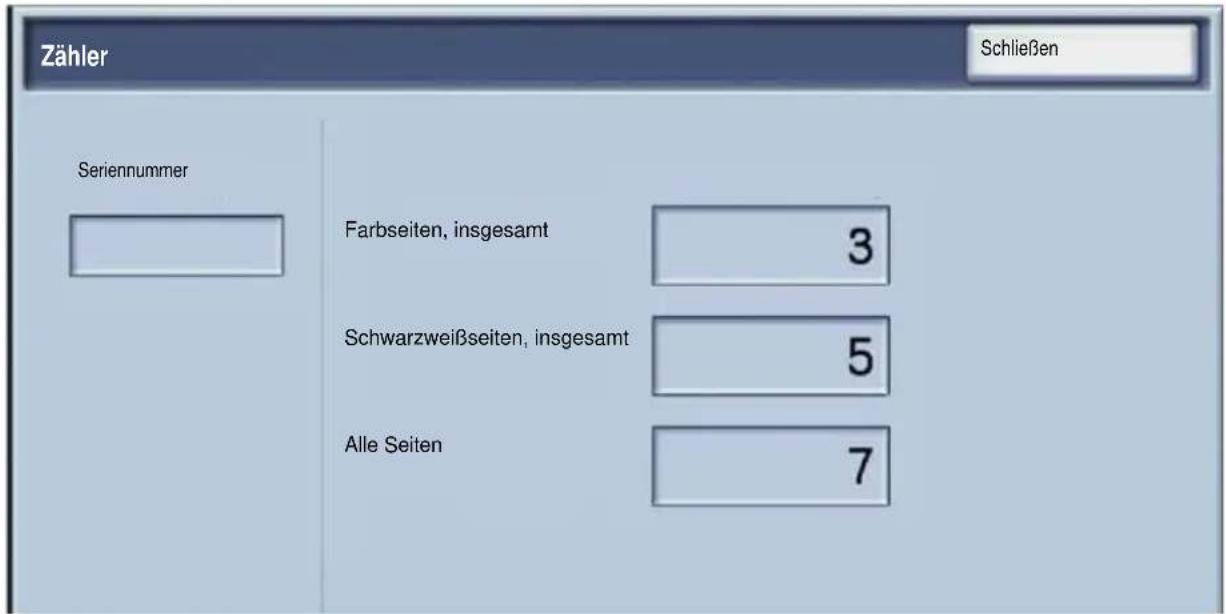

1. Die Zähler werden angezeigt.

Zähler Schließen Seriennummer Farbseiten, insgesamt 3 Schwarzweißseiten, insgesamt 5 Alle Seiten 7

Tonermodul austauschen

In dieser Anleitung wird beschrieben, wie ein Tonermodul herausgenommen und durch ein neues Modul ersetzt wird. Eine Meldung auf dem Gerät erinnert daran, wenn ein neues Modul bestellt und wann es installiert werden muss. Zur Entsorgung des alten Tonermoduls die mitgelieferten Anweisungen befolgen.

1. Vordertür öffnen.

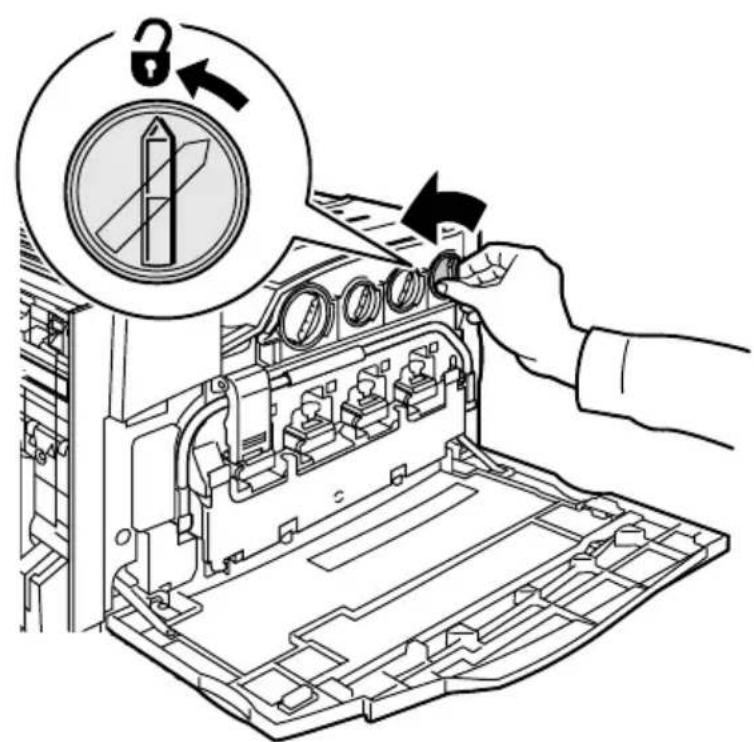

2. Tonermodul entriegeln (entgegen dem Uhrzeigersinn drehen).

Tonermodul austauschen

1. Tonermodul gerade herausziehen. Vorsichtig vorgehen, damit kein Toner verschüttet wird.

1. Tonermodul den örtlichen Bestimmungen entsprechend entsorgen.

Tonermodul austauschen

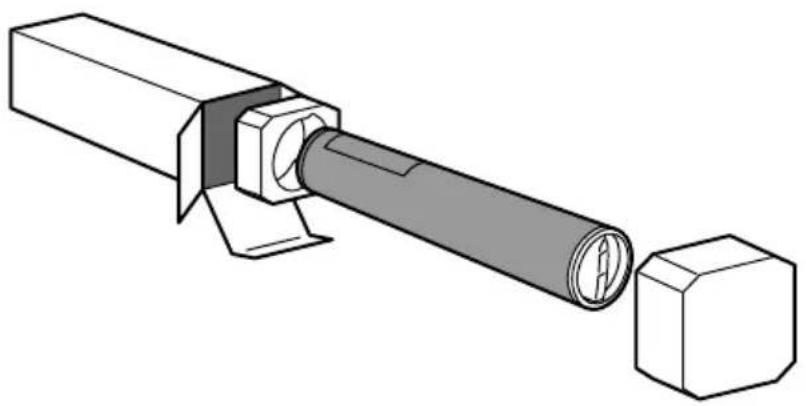

1. Neues Tonermodul auspacken.

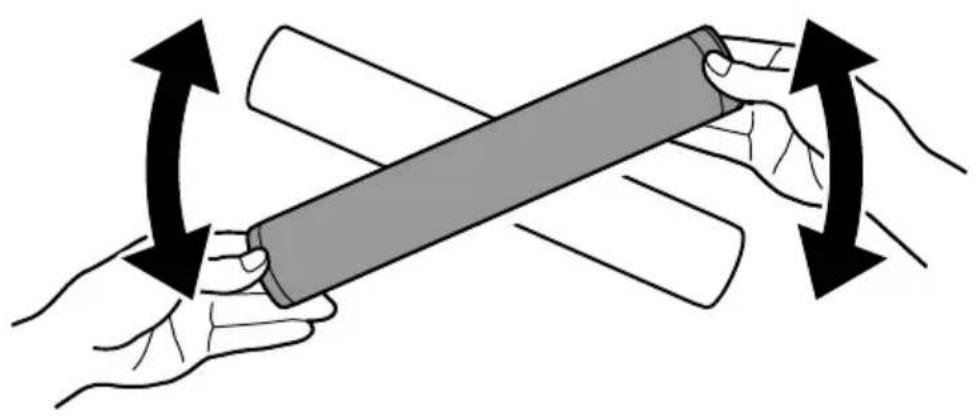

1. Tonermodul mehrmals vorsichtig hin und her schütteln.

Tonermodul austauschen

1. Tonermodul einsetzen, dabei die Pfeile am Modul gegen das Entriegelungssymbol am Drucker ausrichten. Darauf achten, dass das Modul ganz eingeschoben und verriegelt ist.

1. Vordertür schließen. Lässt sich die Tür nicht schließen, ist das Modul nicht richtig installiert. Modulsitz und -verriegelung prüfen.

Damit sind die Erläuterungen zum Austauschen des Tonermoduls abgeschlossen.
