BEDIENUNGSANLEITUNG DA 90 TEKA

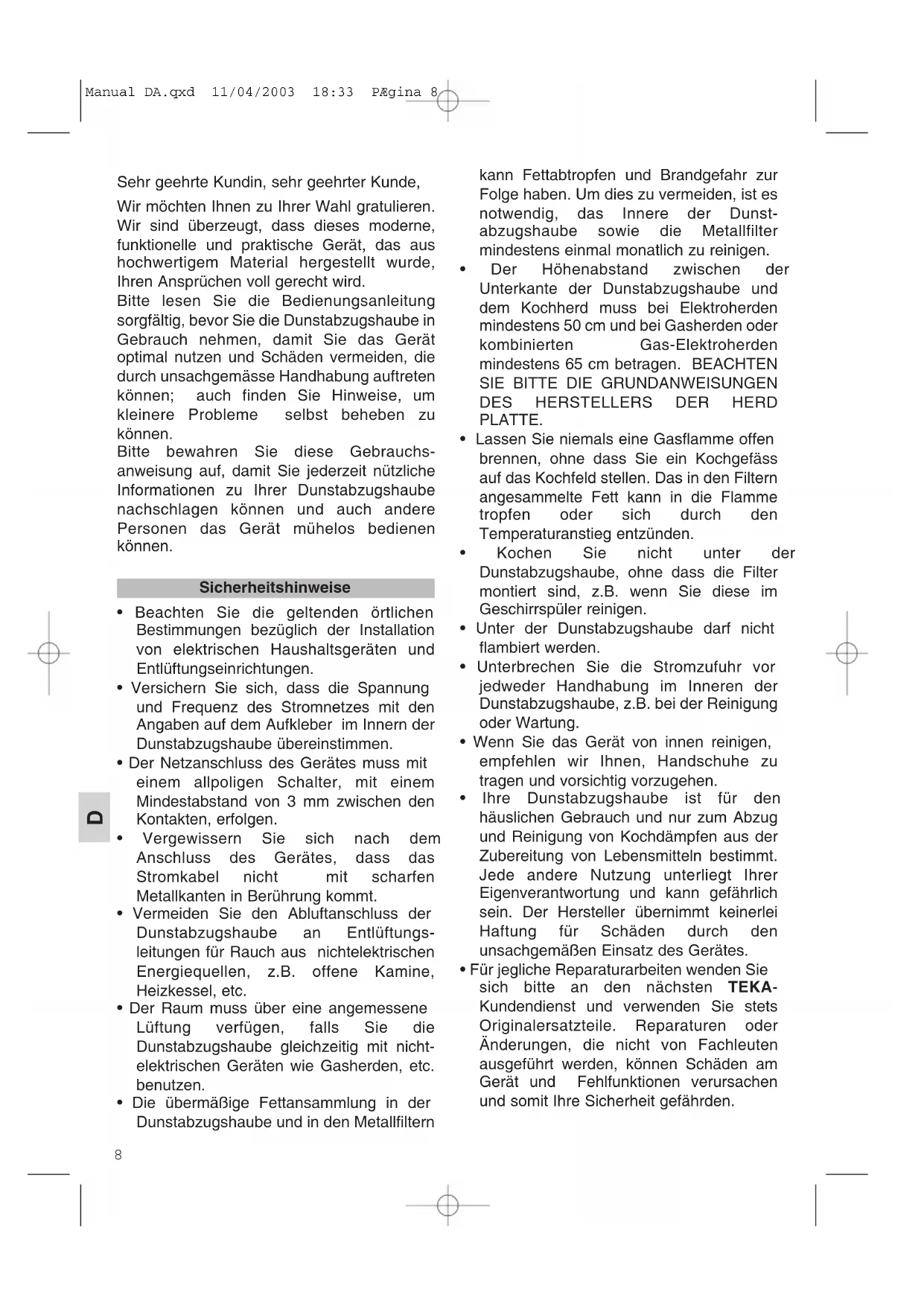

Manual DA.qxd 11/04/2003 18:33 PÆgina 78

D Sehr geehrte Kundin, sehr geehrter Kunde,

Wir möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,

funktionelle und praktische Gerät, das aus

hochwertigem Material hergestellt wurde,

Ihren Ansprüchen voll gerecht wird.

Bitte lesen Sie die Bedienungsanleitung

sorgfältig, bevor Sie die Dunstabzugshaube in

Gebrauch nehmen, damit Sie das Gerät

optimal nutzen und Schäden vermeiden, die

durch unsachgemässe Handhabung auftreten

können; auch finden Sie Hinweise, um

kleinere Probleme selbst beheben zu

Bitte bewahren Sie diese Gebrauchs-

anweisung auf, damit Sie jederzeit nützliche

Informationen zu Ihrer Dunstabzugshaube

nachschlagen können und auch andere

Personen das Gerät mühelos bedienen

• Beachten Sie die geltenden örtlichen

Bestimmungen bezüglich der Installation

von elektrischen Haushaltsgeräten und

Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung

und Frequenz des Stromnetzes mit den

Angaben auf dem Aufkleber im Innern der

Dunstabzugshaube übereinstimmen.

• Der Netzanschluss des Gerätes muss mit

einem allpoligen Schalter, mit einem

Mindestabstand von 3 mm zwischen den

Kontakten, erfolgen.

• Vergewissern Sie sich nach dem

Anschluss des Gerätes, dass das

Stromkabel nicht mit scharfen

Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der

Dunstabzugshaube an Entlüftungs-

leitungen für Rauch aus nichtelektrischen

Energiequellen, z.B. offene Kamine,

• Der Raum muss über eine angemessene

Lüftung verfügen, falls Sie die

Dunstabzugshaube gleichzeitig mit nicht-

elektrischen Geräten wie Gasherden, etc.

• Die übermäßige Fettansammlung in der

Dunstabzugshaube und in den Metallfiltern

kann Fettabtropfen und Brandgefahr zur

Folge haben. Um dies zu vermeiden, ist es

notwendig, das Innere der Dunst-

abzugshaube sowie die Metallfilter

mindestens einmal monatlich zu reinigen.

• Der Höhenabstand zwischen der

Unterkante der Dunstabzugshaube und

dem Kochherd muss bei Elektroherden

mindestens 50 cm und bei Gasherden oder

kombinierten Gas-Elektroherden

mindestens 65 cm betragen. BEACHTEN SIE BITTE DIE GRUNDANWEISUNGEN DES HERSTELLERS DER HERD PLATTE.

• Lassen Sie niemals eine Gasflamme offen

brennen, ohne dass Sie ein Kochgefäss

auf das Kochfeld stellen. Das in den Filtern

angesammelte Fett kann in die Flamme

tropfen oder sich durch den

Temperaturanstieg entzünden.

• Kochen Sie nicht unter der

Dunstabzugshaube, ohne dass die Filter

montiert sind, z.B. wenn Sie diese im

Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht

• Unterbrechen Sie die Stromzufuhr vor

jedweder Handhabung im Inneren der

Dunstabzugshaube, z.B. bei der Reinigung

• Wenn Sie das Gerät von innen reinigen,

empfehlen wir Ihnen, Handschuhe zu

tragen und vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den

häuslichen Gebrauch und nur zum Abzug

und Reinigung von Kochdämpfen aus der

Zubereitung von Lebensmitteln bestimmt.

Jede andere Nutzung unterliegt Ihrer

Eigenverantwortung und kann gefährlich

sein. Der Hersteller übernimmt keinerlei

Haftung für Schäden durch den

unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie

sich bitte an den nächsten TEKA-

Kundendienst und verwenden Sie stets

Originalersatzteile. Reparaturen oder

Änderungen, die nicht von Fachleuten

ausgeführt werden, können Schäden am

Gerät und Fehlfunktionen verursachen

und somit Ihre Sicherheit gefährden.

Manual DA.qxd 11/04/2003 18:33 PÆgina 89

D Inhaltsverzeichnis

Gerätebeschreibung 9

Bedienungsanleitung 9

Programmierung der Abzugszeit 9

Reinigung und Wartung 10

Falls etwas nicht funkioniert 10

Gerätemasse und technische Daten 11

Mitgeliefertes Zubehör 12

A Elektronische Programmschaltung mit

Schaltknöfen zur Kontrolle von

Geschwindigkeit, Licht und

C Beleuchtung mit zwei Lampen - 20 W

D, E Abzugsrohrverkleidung, höhenverstell-

Um eine bessere Absaugleistung zu erzielen,

empfehlen wir Ihnen, das Gerät einige

Minuten vor dem Kochen einzuschalten,

damit der Luftstrom bei Kochbeginn den

Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem

Kochen einige Minuten eingeschaltet lassen,

um den vollständigen Abzug aller Dämpfe

und Gerüche nach draußen sicherzustellen.

1.- Durch Drücken von mehr als 2 Sekunden

läuft die Dunstabzugshaube in allen

Geschwindigkeitsstufen für 10 Minuten in der

gewählten Einstellung weiter.

Um eine von der Voreinstellung (10 Minuten)

abweichende Zeit zu programmieren, gehen

a).- Bei abgeschalteter Dunstabzugshaube

drücken Sie den Knopf "Zeiteinstellung".

b).- Wählen Sie die Abzugszeit, indem Sie

den entsprechenden Knopf drücken (siehe

c).- Drücken Sie erneut den Knopf

d).- Drücken Sie die gewünschte

Geschwindigkeit für mehr als 2 Sekunden;

das Licht beginnt jetzt zu blinken.

Absaugleistung-schwach

Absaugleistung-mittel

Absaugleistung-intensiv

Programmierung der Abzugszeit

Manual DA.qxd 11/04/2003 18:33 PÆgina 910

D Beachten Sie bei der Reinigung und

Wartung des Gerätes die Sicherheits-

hinweise auf Seite 8.

• Wenn Ihre Dunstabzugshaube aus

rostfreiem Edelstahl ist, benutzen Sie bitte

die speziellen Reinigungsmittel für dieses

Material und befolgen Sie die

Gebrauchsanweisung des Reinigungs-

• Benutzen Sie keinesfalls metallische

Schwämme bzw. Bürsten und scheuernde

oder ätzende Produkte.

• Trocknen Sie die Dunstabzugshaube mit

einem fusselfreien Tuch.

Zum Entfernen der Filter aus dem

Filterrahmen üben Sie leichten Druck auf die

Einfügevorrichtung aus und nehmen Sie dann

Zur Reinigung können Sie die Filter in

heissem Wasser mit neutraler Seife

einweichen, bis sich das Fett löst und sie

dann unter fließendem Wasser abspülen,

oder Sie benutzen spezielle Fettlöser. Die

Filter können auch in der Spülmaschine

gereinigt werden; in diesem Fall empfehlen

wir Ihnen, sie senkrecht zu stellen, damit

keine Speisereste zurückbleiben.

Der Einsatz von scharfen Reinigungsmitteln

oder Glanzzusätzen in der

Geschirrspülmaschine kann die

Metalloberfläche der Filter angreifen

(Einschwärzung), ohne dass sich dies jedoch

negativ auf die Fettabsorptionsfähigkeit der

Lassen Sie die Filter nach der Reinigung an

der Luft trocknen, bevor Sie sie wieder in die

Dunstabzugshaube einsetzen.

Gehen Sie wie folgt vor:

• Schrauben Sie den Zierschirm aus der

• Wechseln Sie die defekte Lampe aus;

Höchstleistung 20 W (G-4).

• Schrauben Sie den Zierschirm wieder in

Reinigung und Wartung

_________________________________________________________

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem Mögliche Ursache Lösung

Die Dunstabzugshaube

Das Stromkabel ist nicht an

das Netz angeschlossen.

Netz / Stromausfall.

Schließen Sie das Kabel an.

Vergewissern Sie sich, dass

das Stromnetz funktioniert.

Die Dunstabzugshaube saugt

nicht genügend ab oder

Fettverstopfte Filter.

Verstopfung im Luftabzugsrohr.

Ersetzen bzw.reinigen Sie die

Aktivkohle-oder Metallfilter.

Verstopfungsursache.

Die Beleuchtung funktioniert nicht. Die Lampen sind defekt.

Die Lampen sind lose.

Ersetzen Sie die Lampen.

Drehen Sie die Lampen fest.

Reinigung des Gehäuses

Reinigung der Metallfilter

Manual DA.qxd 11/04/2003 18:33 PÆgina 1011

D Gerätemaße und Technische Merkmale

TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen

vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

NENNLEISTUNG LAMPEN / MOTOR

1 Reduzierstück 150 / 125 mm.

2 Befestigungswinkel für den Kamin.

6 Wandbesfestigungsdübel (Ø8 x 40).

6 Wandbefestigungsschrauben(Ø5x45)

4 Befestigungsdübel (Ø6 x 30).

4 Wandbefestigungsschrauben(Ø4x30)

2 U-Scheiben Ø6.4 x Ø12 für

Wandbefestigungsschrauben.

2 U-Scheiben Ø6.4 x Ø18 für

Wandbefestigungsschrauben.

4 M4x12, Flachkopfschrauben.

2 Flachkopfschrauben (Ø3.9 X 13).

Beim Einbau der Dunstabzugshaube beachten

Sie bitte die Sicherheitshinweise auf Seite 8.

Für eine optimale Leistung der Dunstabzugshaube

sollte das Abzugsrohr nach außen nicht länger als

VIER METER sein, nicht mehr als zwei 90º Winkel

haben und der Durchmesser sollte mindestens Ø120

1) Zeichnen Sie mit Hilfe der beiliegenden

Schablone die Bohrlöcher an und bohren Sie

die Löcher für die Befestigungsdübel (P) (Ø8 x

40) und (J1) (Ø6 x 30).

2) Zentrieren Sie die Halterung (H) innerhalb

des markierten Punktes (J1); zeichnen Sie das

Bohrloch an und bohren Sie das Loch für das

Dübel (J2) (Ø6 x 30).

3) Schrauben Sie die Aufhängung (O) in die

Wand und zwar mit den Schraubenbolzen (Q)

(Ø5 x 45) und die Aufhängung (H) mit den

Schraubenbolzen (I) (Ø4 x 30), wie in Figur 1

4) Hängen Sie die Haube in die befestigte

Aufhängung (O). Nivellieren Sie das Gerät

durch Anziehen der Schrauben (L) (M4 x 12).

5) Zeichnen Sie die Position der

Schraubenbolzen (S) (Ø5 x 45) an.

6) Hängen Sie die Haube ab.

7) Bohren Sie die Dübellöcher und bringen Sie

die Dübel (R) (Ø8 x 40) an.

8) Hängen Sie die Haube ein, ziehen Sie die

Schrauben (M) (M4 x 12) mit den

Unterlegscheiben (A3) (Ø6.4 x Ø12) fest und

die Schraubenbolzen (S) (Ø5 x 45) mit den

Unterlegscheiben (T) (Ø6.4 x Ø18).

9) Montieren Sie die Rohrummantelungen

durch Befestigung des Unterteils an der

Aufhängung (H), wie in der Figur 1 genau

beschrieben. Heben Sie die obere

Rohrummantelung auf die gewünschte Höhe

an und markieren Sie den Umriss an der

Wand. Entfernen Sie die Rohrummantelungen.

10) Bringen Sie die Klammern (F) an der

11) Zentrieren Sie die Halterung (C) innerhalb

des markierten Umrisses; zeichnen Sie die

Bohrlöcher an und bohren Sie die Löcher für

die Dübel (E) (Ø6 x 30). Befestigen Sie die

Halterung (C) mit den Dübelschrauben (D) (Ø4

12) Bringen Sie das Teil (A) an, wenn das

Innenrohr (nicht mitgeliefert) einen

Durchmesser von Ø150 hat oder (A) + (B) bei

einem Durchmesser von Ø120.

13) Befestigen Sie das Innenrohr mit einer

Schelle (nicht mitgeliefert) entsprechend an (A)

14) Nach der Anbringung des Innenrohres

setzen Sie die untere Rohrverkleidung auf die

Dunstabzugshaube und befestigen Sie die

obere Rohrummantelung mit den Schrauben

Falls ein Dunstabzug nach außen nicht möglich ist,

kann die Dunstabzugshaube mittels Aktivkohlefiltern

so betrieben werden, dass die Reinigung der Luft mit

Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je

nachdem wie oft und lange Sie das Gerät

einschalten, zwischen drei bis sechs Monaten. Diese

Filter sind nicht wasch- oder wiederverwendbar. Sie

müssen nach der Abnutzung erneuert werden.

1) Bringen Sie die Befestigungsmuttern (F) am

2) Befestigen Sie die Halterungen (B) mit den

Schrauben (E) (M4 x 12) auf den Muttern (F).

3) Montieren Sie die Aktivkohlefilter (A), indem

Sie die Verankerungen in die Halterungs-

schlitze einfügen (B).

4) Entfernen Sie die Rohrverkleidungen (H).

Bringen Sie die Diffusor (G) an der Halterung

5) Befestigen Sie den Diffusor (C) im Inneren

der unteren Rohrverkleidung mit den

Schrauben (D) (M4 x 12). Bringen Sie die

Rohrverkleidung (H) wieder an.

Mitgeliefertes Zubehör

Aktivkohlefilter (Optional)
