BEDIENUNGSANLEITUNG EP616CB20E SIEMENS

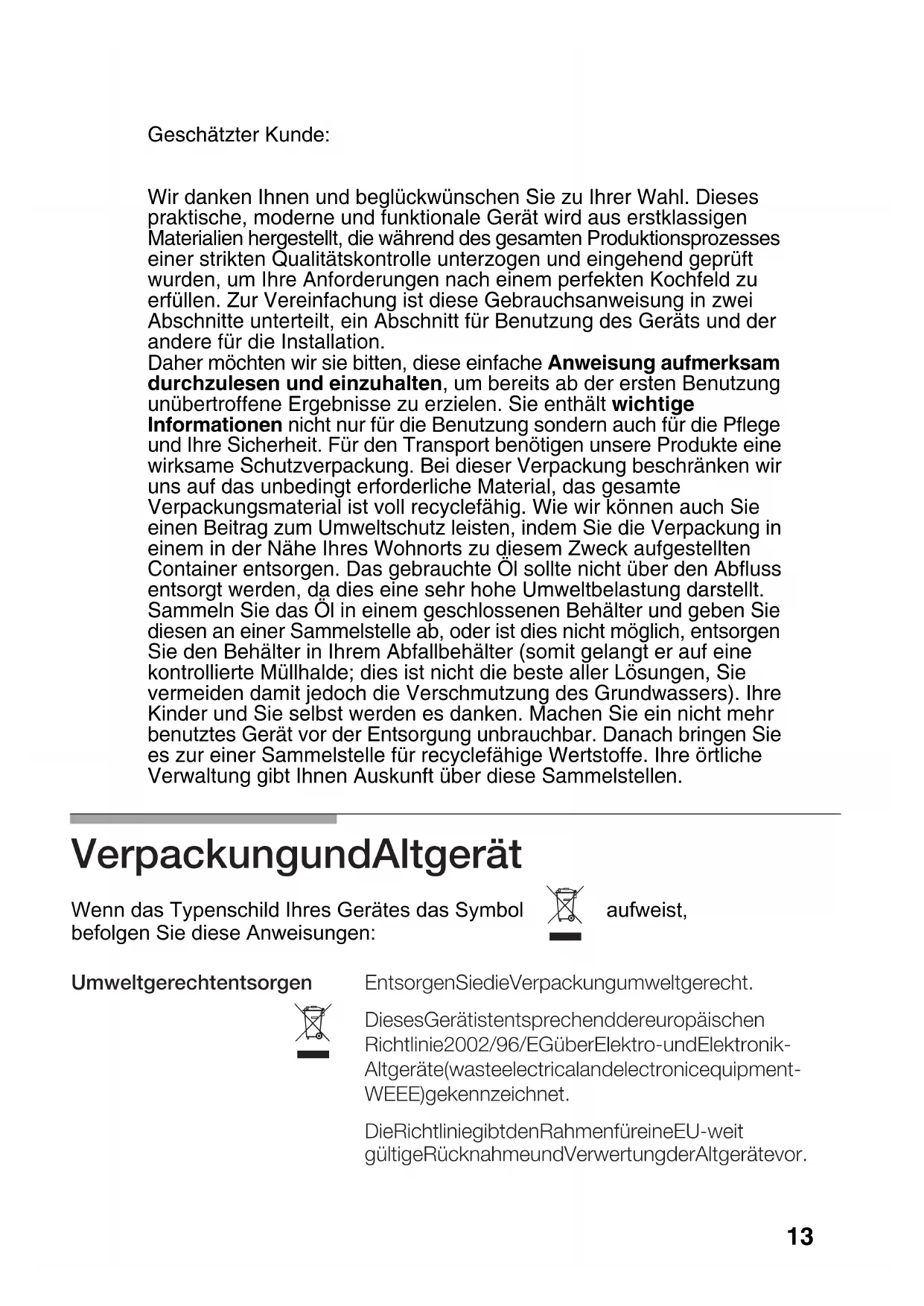

12Geschätzter Kunde:

Wir danken Ihnen und beglückwünschen Sie zu Ihrer Wahl. Dieses

praktische, moderne und funktionale Gerät wird aus erstklassigen

Materialien hergestellt, die während des gesamten Produktionsprozesses

einer strikten Qualitätskontrolle unterzogen und eingehend geprüft

wurden, um Ihre Anforderungen nach einem perfekten Kochfeld zu

erfüllen. Zur Vereinfachung ist diese Gebrauchsanweisung in zwei

Abschnitte unterteilt, ein Abschnitt für Benutzung des Geräts und der

andere für die Installation.

Daher möchten wir sie bitten, diese einfache Anweisung aufmerksam

durchzulesen und einzuhalten, um bereits ab der ersten Benutzung

unübertroffene Ergebnisse zu erzielen. Sie enthält wichtige

Informationen nicht nur für die Benutzung sondern auch für die Pflege

und Ihre Sicherheit. Für den Transport benötigen unsere Produkte eine

wirksame Schutzverpackung. Bei dieser Verpackung beschränken wir

uns auf das unbedingt erforderliche Material, das gesamte

Verpackungsmaterial ist voll recyclefähig. Wie wir können auch Sie

einen Beitrag zum Umweltschutz leisten, indem Sie die Verpackung in

einem in der Nähe Ihres Wohnorts zu diesem Zweck aufgestellten

Container entsorgen. Das gebrauchte Öl sollte nicht über den Abfluss

entsorgt werden, da dies eine sehr hohe Umweltbelastung darstellt.

Sammeln Sie das Öl in einem geschlossenen Behälter und geben Sie

diesen an einer Sammelstelle ab, oder ist dies nicht möglich, entsorgen

Sie den Behälter in Ihrem Abfallbehälter (somit gelangt er auf eine

kontrollierte Müllhalde; dies ist nicht die beste aller Lösungen, Sie

vermeiden damit jedoch die Verschmutzung des Grundwassers). Ihre

Kinder und Sie selbst werden es danken. Machen Sie ein nicht mehr

benutztes Gerät vor der Entsorgung unbrauchbar. Danach bringen Sie

es zur einer Sammelstelle für recyclefähige Wertstoffe. Ihre örtliche

Verwaltung gibt Ihnen Auskunft über diese Sammelstellen.

  

befolgen Sie diese Anweisungen:

Wenn das Typenschild Ihres Gerätes das Symbol

13INHALT Sicherheitshinweise

Dies sind die Bestandteile Ihres Kochfelds

Empfohlene Durchmesser (cm) der Kochgeräte

Warnhinweise bei der Benutzung Kochen

Gebrauchsanleitung für Glasplatte Reinigung und Pflege 22

21Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung zum effizienten

und sicheren Kochen mit diesem Gerät aufmerksam

Entsprechend der gültigen Vorschriften darf die Installation

und Umwandlung von Gas nur von einem von offizieller

Stelle bevollmächtigten Fachmann durchgeführt

Prüfen Sie vor dem Einbau Ihres neuen Kochfelds, ob

die Abmessungen korrekt sind.

Dieses Gerät darf nicht an eine Ableitungsvorrichtung

für Verbrennungsprodukte angeschlossen werden.

Die nachfolgenden Anweisungen gelten nur für jene

Länder, deren Symbol am Gerät aufgeführt ist. Zur

Anpassung des Geräts an die Benutzungsbedingungen

des jeweiligen Landes müssen die technischen

Anweisungen beachtet werden.

Der Einbauort des Geräts muss über die

vorschriftsmäßige Belüftung verfügen, die in perfektem

Gebrauchszustand sein muss. (Allgemeine Vorschriften

für Gasinstallationen in Wohnhäusern BOE Nr. 281,

Setzen Sie das Gerät keinem starken Luftzug aus, da

die Brenner ausgehen könnten.

Dieses Gerät ist werkseitig auf die auf dem Typenschild

angegebene Gasart eingestellt. Sollte eine Umstellung

auf eine andere Gasart erforderlich sein, wenden Sie

sich bitte an unseren Kundendienst.

Führen Sie keine Arbeiten im Innern des Geräts durch.

Wenden Sie sich ggf. an unseren Kundendienst.

Bewahren Sie die Gebrauchs- und Einbauanweisung

gut auf, damit diese bei einem Besitzerwechsel

zusammen mit dem Gerät ausgehändigt werden können.

Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

Dieses Gerät wurde ausschließlich für

gewerbliche Nutzung ist nicht gestattet.

Garantie gilt nur dann, wenn das Gerät

ausschließlich für seinen vorgesehenen

entworfen; eine kommerzielle oder

darf nicht auf Jachten oder

in Wohnwagen eingebaut

wird.Lassen Sie Kinder nicht in die Nähe des Geräts.

Verwenden Sie das Gerät nur zur Zubereitung von

Speisen, niemals als Heizung.

Überhitztes Fett oder Öl kann sich leicht entzünden.

Daher muss die Zubereitung von Speisen mit Fett oder

Öl, wie z. B. Pommes frites, überwacht werden.

Bei brennendem Fett oder Öl nicht versuchen, das Feuer

mit Wasser zu löschen, VERBRENNUNGSGEFAHR!

Den Topf oder die Pfanne zum Ersticken der Flamme

abdecken, und die Kochstelle ausschalten.

Bei einer Störung die Gas- und Stromzufuhr zum Gerät

unterbrechen. Wenden Sie sich für eine Reparatur des

Geräts an unseren Kundendienst.

Stellen Sie keine verformten und unstabilen Kochgeräte

auf die Platten und Brenner, sie könnten umfallen.

Lässt sich eine Armatur nicht betätigen, darf diese nicht

forciert werden. Wenden Sie sich sofort an unserem

Kundendienst, damit dieser die Reparatur oder den

Vermeiden Sie bei der Benutzung des Gaskochfelds

Luftzüge und das Verschütten kalter Flüssigkeiten. Dies

könnte zu einem Bruch der Glasscheibe führen.

Die Darstellungen in dieser Gebrauchsanweisung sind

84'7&45%4'4$%4%*2

Verwenden Sie keine Dampfreinigungsgeräte zur

Reinigung des Kochfeldes, da

Das Gerät ist nicht für die Benutzung durch Personen

(einschließlich Kinder)

vorgesehen, die in ihrer

körperlichen, sensorischen oder geistigen

Leistungsfähigkeit beeinträchtigt sind oder denen es an

Erfahrung oder Kenntnissen mangelt, es sei denn, sie

stehen unter Beaufsichtigung oder wurden von

ihre Sicherheit verantwortlichen Person in der Benutzung

des Gerätes unterrichtet.

Lassen Sie das Gerät während des Betriebes nicht

Die Oberflächen von Heiz- und Kochgeräten erhitzen

sich im Betrieb, seien Sie daher vorsichtig.Dies sind die Bestandteile Ihres

bis 3,3 kWGasbrenner

den Brenner an. Bei verschmutzten Zündkerzen ist die

Zündung unzureichend, daher sind diese sauber zu

halten. Die Reinigung mit einer kleinen Bürste ausführen

und dabei beachten, dass die Kerze keiner gewaltsamen

Einwirkung ausgesetzt werden darf.

Verfügt Ihr Kochfeld über Brenner mit

Sicherheitsventilen, die das Ausströmen von Gas bei

einem ungewollten Erlöschen der Brenner verhindern,

ist der Zündvorgang gleich, allerdings muss der Schalter

bis nach der Zündung und danach noch einige Sekunden

lang bei brennender Flamme gedrückt gehalten werden.

Erfolgt die Zündung nicht, den Vorgang wiederholen und

dieses Mal den Schalter ca. 10 Sekunden lang gedrückt

Zum Ausschalten den Schalter nach rechts auf die

Ihr modernes und funktionales Kochfeld verfügt über

stufenlos verstellbare Ventile, womit Sie zwischen den

Positionen Min. und Max. die gewünschte Einstellung

Je nach Ausführung kann Ihre Kochplatte mit einem

3-Flammen-Brenner ausgestattet sein, der besonders

zum Kochen mit spanischen Paella-Pfannen, dem

chinesischen Wok (jede Art von asiatischen Gerichten),

usw. geeignet ist. Die Benutzung des Gasgeräts erzeugt

in dem Raum, wo es betrieben wird, Wärme und

Feuchtigkeit. Eine gute Belüftung der Küche muss

gewährleistet sein: die natürlichen Belüftungsöffnungen

frei halten, oder eine mechanische Belüftung

(Abzugshaube) installieren. Bei einer kontinuierlichen

Benutzung Ihres Geräts könnte eine zusätzliche

Belüftung, z. B. ein offenes Fenster (ohne einen Luftzug

zu erzeugen) oder eine höhere Leistung der ggf.

vorhandenen mechanischen Belüftung erforderlich

dann loslassen und auf die

einstellen. Wird der Brenner nicht

Vorgang wiederholen. Verfügt Ihr Kochfeld

automatische Zündvorrichtung, nähern Sie

offene Flamme (Feuerzeug, Streichholz, usw.) an

Auf jedem Bedienteil ist die Kochstelle markiert, die

es regelt. Abb. 1Empfohlener Durchmesser (cm) der

Schnell-Kochstelle: 22 cm 26 cm

Mittelschnell-Kochstelle: 14 cm 20 cm

Hilfs-Kochstelle: 12 cm 14 cm

Je nach Modell verfügt Ihr Kochfeld über einen Zusatzrost,

der am 3-fach Flammenbrenner für Kochgeräte mit einem

Durchmesser über 26 cm, Bratpfannen, Tontöpfe und

alle konkaven Kochgeräte (chinesischer Wok, usw.)

enthalten sein, ist dieser Zusatzrost beim Kundendienst

Rost für Kaffeemaschine: je nach Modell verfügt Ihr

Kochfeld über einen Zusatzrost für Kaffeemaschinen,

der ausschließlich an der Hilfs-Kochstelle bei Kochgeräten

mit einem Durchmesser unter 10 cm eingesetzt wird.

Sollte dieser nicht enthalten sein, ist der Zusatzrost für

Kaffeemaschinen beim Kundendienst des Herstellers

unter der Nr. 184200 erhältlich.

Der Hersteller haftet nicht, wenn diese Zusatzroste

nicht oder falsch benutzt werden.

verwendet werden muss, Abb. 2. Sollte dieser nicht

des Herstellers unter der Nr. 484128 // 363300 erhältlich.Diese Empfehlungen sind rein informativ

Aufwärmen und Warm halten:

vorgekochte und zubereitete

Schnitzel, Beefsteak,

Omeletts, Frittiertes

Zubereitete Gerichte aufwärnem und

warm halten, Zuberreitung

schmackhafter Topfgerichte.

Kochen : Topfgerichte,

20Warnhinweise zum Gebrauch beim

NEIN JA Verwenden Sie keine

kleinen Kochgeräte auf

Das Feuer darf die Seiten

der Kochgeräte nicht

Kochen Sie nicht ohne

Deckel oder mit geöffnetem

Deckel, dabei geht viel

Kochgeräte mit unebenem

Boden. Dies verlängert die

Kochzeit und erhöht den

Kochgeräte, die für den

entsprechenden Brenner

geeignet sind, damit

übermäßigen Gasverbrauch

Verwenden Sie nur Töpfe,

Pfannen und Schmortöpfe

mit ebenem und dickem

Das Kochgerät auf den

Stellen Sie das Kochgerät

nicht versetzt über den

Das Kochgerät genau in die

Mitte über den Brenner

Kochgeräte mit großem

Durchmesser über den

Brenner in der Nähe der

Bedienungsschalter, die

nach dem Aufstellen die

Schalter berühren und die

Temperatur in diesem

Bereich derart erhöhen und

verursachen könnten.

Achten Sie darauf, dass die

Roste und Deckel vor der

Die Kochgeräte nicht direkt

auf den Brenner stellen.

Kein überhohes Gewicht

Kochfeld mit schweren

Gegenständen stoßen.

Die Kochgeräte mit Vorsicht

Verwenden Sie nicht zwei

Brenner oder Hitzequellen

für nur ein Kochgerät.

Nur ein Kochgerät pro

Bratpfannen, Tontöpfen,

usw. über längere Zeit bei

Zusatzrost verwenden.

21Gebraunchanleitung für Glasplatte:

Reinigung und Pflege

NEIN JA Verwenden Sie keine

Pulverreinigungsmittel,

Backofenreiniger oder

Schwamm, da das Glas

Entfernung von auf der

Oberfläche anhaftenden

Speiseresten keine spitzen

Gegenstände wie z. B.

Metallspäne oder Messer.

Verbindungsstelle der

Verkleidungen der Brenner

oder den Abdeckprofilen aus

Metall kein Messer oder

Die Kochgeräte nicht über

die Glasscheibe ziehen, da

das Glas zerkratzt werden

könnte. Ebenso sollten keine

Gegenstände auf das Glas

fallen. Die Ränder des

Kochfelds keinen Stößen

Sandkörner, die z. B. bei der

Reinigung von Gemüse

freigesetzt werden, können die

Glasplatte zerkratzen.

Für die Pflege der Glasplatte

empfehlen wir einen seifigen

Schwamm, jedoch nur bei

Abkühlung. Selbst die

Einschalten verbrannt.

Zur Sauberhaltung der

einer nicht metallischen

Bürste gereinigt werden,

damit die Öffnungen und

Nuten für eine korrekte

Flamme perfekt offen

sind. Nasse Deckel und

Nach der Reinigung und

Brenner darauf achten,

dass die Deckel richtig auf

dem Flammenverteiler des

Aufgrund der hohen Temperaturen, denen der Ringdeckel des 3-fach Flammenbrenners und

die Bereiche aus rostfreiem Stahl wie z. B. Plattenringe, Umgebung, Brenner, usw. ausgesetzt

sind, können diese sich mit der Zeit verfärben. Dies ist normal. Reinigen Sie diese Teile nach

jedem Gebrauch mit einem Produkt zur Pflege von rostfreiem Stahl.

Nach dem Waschen der Roste müssen diese vor der erneuten Benutzung vollständig getrocknet

werden. Wassertropfen oder feuchte Bereiche bei Beginn des Kochens könnten zu

Verschleißpunkten des Emails führen.

Achten Sie beim Reinigen auf die Rostauflagen. Diese könnten sich lösen und bei der nächsten

Benutzung die Glasplatte mit dem Rost zerkratzen.Betriebsstörungen

...wenn die allgemeine

elektrische Einrichtung nicht

- Defekte Sicherung - Die Sicherung im

Hauptkasten überprüfen

- Der Selbstschalter oder ein

Trennschalter der Installation

könnte ausgelöst haben.

- Im Hauptkasten überprüfen,

ob der Selbstschalter oder

ein Trennschalter ausgelöst

... wenn die elektrische

Zündvorrichtung nicht

- Zwischen der Kerze und den

Brennern könnten Speisereste

- Die Brenner sind nass. - Die Brennerdeckel und

Kerzen sorgfältig reinigen.

- Überprüfen, ob die

Deckel richtig aufgelegt

- Die Brennerdeckel sind falsch

... wenn die Flamme der

Brenner nicht gleichmäßig

- Die verschiedenen Teile des

Brenners wurden nicht korrekt

- Die verschiedenen Teile

korrekt zusammensetzen.

... wenn der Gasstrom nicht

normal erscheint, oder wenn

- Die Gasleitung ist an

zwischengeschaltenen Ventilen

- Die Gasauslässe der Brenner

- Die möglicherweise

vorhandenen Ventile öffnen.

... wenn es in der Küche nach

- Ein Hahn ist offen.

- Möglicher Gasaustritt am

Anschluss der Gasflasche

- Alle Hähne überprüfen.

- Vergewissern Sie sich, das

der Anschluss in Ordnung ist.

Mögliche Ursache Lösung

- Der Zwischenraum der

Kerze und den Brennern

müssen sorgfältig gereinigt

Es muss nicht immer der Kundendienst gerufen werden.

Oftmals können Sie den Fehler selbst beheben.

In der nachfolgenden Tabelle finden Sie einige Hinweise.

Nur das Fachpersonal unseres Kundendienstes darf die

Arbeiten an der Gas- oder Stromanlage vornehmen.

Sicherheitsvorrichtungen der

einzelnen Brenner nicht

-Der Schalter wurde nicht lange

genug gedrückt gehalten.

- Die Gasauslässe der Brenner

- Nach dem Zünden des

Brenners den Schalter noch

ein paar Sekunden gedrückt

- Die Gasauslässe der

- Bei Gas aus einer Gasflasche

könnte die Flasche leer sein.

- Die Gasflasche durch eine

- Die Gasauslässe der

23Garantiebedingungen

Die Garantiebedingungen, die auf dieses Gerät

Anwendung finden, werden von unserer Vertretung in

Land des Gerätekaufs festgelegt. Auf Wunsch ist der

Verkäufer, bei dem Sie das Gerät erworben haben gerne

bereit, Ihnen Einzelheiten hierzu mitzuteilen. Zur

Inanspruchnahme der Garantie muss in allen Fällen der

Kaufbeleg vorgelegt werden.

Wir behalten uns das Recht auf Änderungen vor.

Wenn Sie unseren Kundendienst rufen, geben Sie bitte folgendes an:

E - NR FD Diese Angaben finden Sie auf dem Typenschild Ihres Geräts auf der Unterseite des

Schnitzel, biefstuk,
