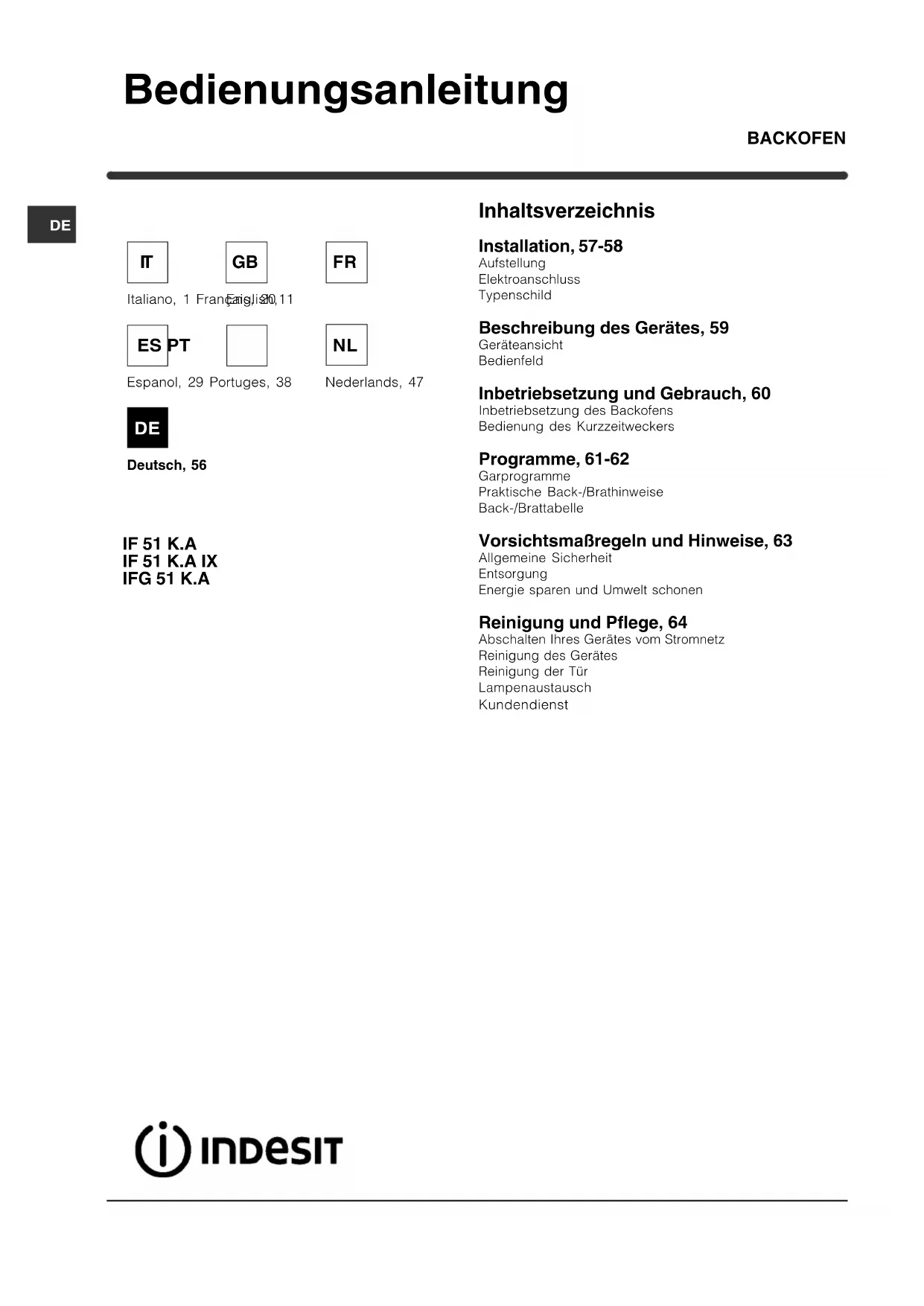

BEDIENUNGSANLEITUNG IFG 51 K.A (WH) INDESIT

mozzarella of andere kaas pas halverwege de

Installation, 57-58 AufstellungElektroanschlussTypenschild Beschreibung des Gerätes, 59 GeräteansichtBedienfeld Inbetriebsetzung und Gebrauch, 60 Inbetriebsetzung des BackofensBedienung des Kurzzeitweckers Programme, 61-62 GarprogrammePraktische Back-/BrathinweiseBack-/Brattabelle Vorsichtsmaßregeln und Hinweise, 63 Allgemeine SicherheitEntsorgungEnergie sparen und Umwelt schonen Reinigung und Pflege, 64 Abschalten Ihres Gerätes vom StromnetzReinigung des GerätesReinigung der TürLampenaustausch Kundendienst

! Bewahren Sie diese Bedienungsanleitung sorgfältig

auf, damit Sie sie jederzeit zu Rate ziehen können.

Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines

Umzugs oder einer Übergabe an einen anderen

Benutzer das Gerät stets begleitet, damit auch der

Nachbesitzer die Möglichkeit hat, darin nachschlagen zu

! Lesen Sie bitte folgende Hinweise aufmerksam durch,

sie liefern wichtige Informationen hinsichtlich der

Installation, dem Gebrauch und der Sicherheit.

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es

ist entsprechend den Vorschriften bezüglich der

getrennten Müllsammlung zu entsorgen (

Vorsichtsmaßregeln und Hinweise

! Die Installation ist gemäß den vorliegenden

Anweisungen und von Fachpersonal durchzuführen.

Jede unsachgemäße Installation kann Menschen und

Tiere gefährden oder Sachschaden verursachen.

Um eine einwandfreie Betriebsweise des Gerätes zu

gewährleisten, muss der Umbauschrank folgende

Eigenschaften aufweisen:

• Die an den Backofen angrenzenden Schrankwände

müssen aus hitzebeständigem Material gefertigt sein.

• Bei Möbeln aus Furnierholz muss der verwendete

Leim einer Temperatur von 100°C standhalten.

• Für den Einbau des Backofens in einen Unterschrank

) oder einen Hochschrank muss das

entsprechende Möbel über folgende Abmessungen

! Nach dem Einbau des Gerätes muss eine Berührung

mit den Elektroteilen ausgeschlossen sein.

Die auf dem Typenschild enthaltenen

Verbrauchsangaben wurden bei dieser Art der

Installation ermittelt.

Um eine einwandfreie Belüftung zu gewährleisten, muss

die Rückwand des Schrankumbaus abgenommen werden.

Der Backofen sollte möglichst so installiert werden, dass er

auf zwei Holzleisten oder aber auf einer durchgehenden

Fläche aufliegt, die über einen Ausschnitt von mindestens

45 x 560 mm verfügt (

Zentrierung und Befestigung

Zur Befestigung des Gerätes am Möbel: Öffnen Sie die

Backofentür und schrauben Sie die 4 Holzschrauben in

die 4 im Backofenrahmen vorgesehenen Löcher ein.

! Alle zum Schutz dienenden Teile müssen so befestigt

werden, dass ein Entfernen derselben ohne ein

Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist.

! Die mit einem Dreileiterkabel ausgerüsteten Backöfen

sind für den Betrieb mit Wechselstrom bei der auf dem

Typenschild angegebenen Spannung und Frequenz

DE TYPENSCHILD Abmessungen

Breite 43,5 cm Höhe 32 cm Tiefe 40 cm

Elektrischer Anschluss

Spannung 220-230V ~ 50/60Hz maximale Leistungsaufnahme 2250W ENERGIE-ETIKETT Richtlinie 2002/40/EG über die Etikettierung von Elektrobacköfen.

Energieverbrauch Natürliche Konvektion Heizfunktion: Standard Plus Deklarierte Energieverbrauchsklasse Erzwungene Konvektion Heizfunktion: Echte Heißluft

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen - 2002/96/EC und nachfolgenden Änderungen

Anschluss des Netzkabels

seitlichen Zungen des

Deckels mithilfe eines

Netzkabels: Schrauben

Sie die Schraube der

Kabelklemme sowie die

heraus. Befestigen Sie

die Drähte dann unter

entsprechenden Farben

Schraubenköpfen: Blau

3. Befestigen Sie das Kabel in der entsprechenden

4. Schließen Sie den Deckel des Klemmengehäuses. Anschluss des Versorgungskabels an das StromnetzVersehen Sie das Kabel mit einem Normstecker für dieauf dem Typenschild angegebene Belastung (siehenebenstehende Tabelle ). Wird das Gerät direkt an das Stromnetz angeschlossen,ist zwischen Stromnetz und Gerät ein allpoliger, der Lastund den einschlägigen Vorschriften entsprechenderSchalter mit einer Mindestöffnung der Kontakte von 3mm zwischenzuschalten. (Der Erdleiter darf vomSchalter nicht unterbrochen werden.) DasVersorgungskabel muss so verlegt werden, dass es ankeiner Stelle einer Temperatur ausgesetzt wird, die 50°Cüber der Raumtemperatur liegt.! Der Installateur ist für den ordnungsgemäßenelektrischen Anschluss sowie die Einhaltung derSicherheitsvorschriften verantwortlich.Vor dem Anschluss stellen Sie bitte sicher, dass:• die Steckdose geerdet ist und den gesetzlichenBestimmungen entspricht;• die Steckdose für die maximale Leistungsbelastungdes Gerätes ausgelegt ist, die auf dem Typenschildangegeben ist (siehe unten ); • die Versorgungsspannung im Bereich der auf demTypenschild angegebenen Werte liegt (siehe unten ); • die Steckdose mit dem Gerätestecker kompatibel ist.Sollte dies nicht der Fall sein, wechseln Sie bitte dieSteckdose oder den Stecker aus; verwenden Siekeine Verlängerungen und Mehrfachsteckdosen.! Elektrokabel und Steckdose müssen bei installiertemGerät leicht zugänglich sein.! Das Kabel darf nicht gebogen oder eingeklemmtwerden.! Das Kabel muss regelmäßig kontrolliert werden unddarf nur durch autorisiertes Fachpersonal ausgetauschtwerden (siehe Kundendienst ). ! Der Hersteller lehnt jede Verantwortung ab, fallsdiese Vorschriften nicht eingehalten werden sollten.

* Nur bei einigen Modellen

BACKOFENROST Einschub FETTPFANNE GLEITFÜHRUNGEN

Beschreibung des Gerätes

THERMOSTAT Drehknopf

DE ! Bei erstmaliger Inbetriebnahme sollte der leereBackofen für etwa eine Stunde bei Höchsttemperaturund geschlossener Backofentür in Betrieb genommenwerden. Schalten Sie das Gerät dann aus, öffnen Sie dieBackofentür und lüften Sie die Küche. Der bei diesemVorgang entstehende Geruch wird durch dasVerdunsten der zum Schutz des Backofensaufgetragenen Stoffe verursacht. Inbetriebsetzung des Backofens 1. Wählen Sie das gewünschte Garprogramm durchDrehen des Knopfes PROGRAMME aus.2. Stellen Sie die Temperatur durch Drehen des KnopfesTHERMOSTAT ein. Eine Liste von Garprogrammen nebstder empfohlenen Temperaturen kann in der Back-/Brat-Tabelle eingesehen werden (siehe Programme ). 3. Die auf Dauerlicht eingeschaltete KontrollleuchteTHERMOSTAT zeigt an, dass die Vorheizphaseabgeschlossen ist. Geben Sie die zu garenden Speisenin den Backofen.4. Während des Garvorgangs sind folgendeEinstellungen jederzeit möglich:- Änderung des Garprogramms durch Betätigen desDrehknopfes PROGRAMME;- Änderung der Temperatur mit Hilfe des DrehknopfesTHERMOSTAT;- Unterbrechung des Garvorgangs durch Drehen desKnopfes PROGRAMME auf die Position „0“.! Stellen Sie niemals Kochgeschirr auf denBackofenboden, da dadurch das Email beschädigtwerden könnte.! Stellen Sie Ihr Kochgeschirr stets auf den mit demGerät gelieferten Backofenrost.KühlluftgebläseUm die Temperaturen an den äußeren Teilen desBackofens abzusenken, sind einige Modelle mit einemKühlluftgebläse ausgestattet. Dieses erzeugt einenLuftstrahl, der zwischen Bedienfeld und Backofentüraustritt.! Nach Abschluss des Garvorgangs bleibt das Gebläsesolange in Betrieb, bis der Backofen ausreichendabgekühlt ist. Backofenlicht Um dieses einzuschalten, drehen Sie den KnopfPROGRAMME auf . Es bleibt eingeschaltet, wenn einGarprogramm eingestellt wird. Bedienung des Kurzzeitweckers

* 1. In erster Linie muss das Läutewerk durch eine fastkomplette Umdrehung (nach rechts) des KnopfesKURZZEITWECKER aufgezogen werden.2. Um die gewünschte Zeit einzustellen drehen Sie denKnopf wieder zurück, bis die auf dem KnopfKURZZEITWECKER angegebenen Minuten mit dem aufdem Bedienfeld befindlichen Bezugszeichenübereinstimmen.3. Der Kurzzeitwecker ist eine Minutenuhr: Nach Ablaufder Zeit ertönt ein akustisches Signal.! Der Kurzzeitwecker steuert nicht das Ein- undAusschalten des Backofens.* Nur bei einigen Modellen Inbetriebsetzung und

! Für alle Programme kann eine Gartemperatur von 60°

bis MAX. eingestellt werden, mit Ausnahme der

• GRILL (hier empfiehlt sich die Einstellung MAX.)

Überbacken/Bräunen (es empfiehlt sich, die

Temperatur von 200°C nicht zu überschreiten).

Programm Standard Plus

Es setzen sich die beiden Heizelemente, das untere und

das obere, in Betrieb. Bei dieser Garart verwenden Sie

bitte nur eine Einschubhöhe: Bei gleichzeitigem Garen

bzw. Backen auf mehreren Ebenen ist keine

gleichmäßige Hitzeverteilung gewährleistet.

Programm Echte Heißluft

Es schalten sich beide Heizelemente (das obere und

das untere) ein, und das Gebläse wird in Betrieb

genommen. Da die Hitze im gesamten Backofen

konstant ist, werden die Speisen sehr gleichmäßig

gegart und gebräunt. Es kann auf maximal zwei

Einschubhöhen gleichzeitig gegart werden.

Programm OBERHITZE Das obere Heizelement schaltet sich ein. Diese Funktion

kann zum kurzen Überbacken bereits gegarter Gerichte

Programm GRILL Das obere Heizelement schaltet sich ein. Durch die

äußerst hohe Temperatur und die direkt auf das Grillgut

gerichtete Hitze wird das Fleisch auf der Oberseite rasch

gebräunt, somit tritt kein Fleischsaft aus und das Fleisch

bleibt zarter. Die Grillfunktion eignet sich ganz

besonders für solche Speisen, die eine äußerst hohe

Oberhitze verlangen: Rinder- und Kalbssteaks,

Entrecôte, Fleischfilet, Hamburger usw. ...

“Praktische Back-/Brathinweis” enthält einige Beispiele zum

Einsatz des Backofens. Garen Sie bei geschlossener

Programm Überbacken/Bräunen

Das obere Heizelement schaltet sich ein, und das Gebläse

wird in Betrieb gesetzt. Zusätzlich zu der einseitigen

Strahlungshitze zirkuliert Heißluft im Innern des Backofens.

Hierdurch wird ein Verbrennen der Speisenoberflächen

verhindert, und die Hitze dringt tiefer in die Speisen ein.

Garen Sie bei geschlossener Backofentür.

Praktische Back-/Brathinweise

! Verwenden Sie beim Heißluftgaren nicht die

Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft

ausgesetzt, wodurch empfindliche Gerichte leicht

! Setzen Sie beim Garen mit den Programmen GRILL

und Überbacken/Bräunen die Fettpfanne zum

Auffangen von abtropfendem Fett oder Fleischsaft auf

• Verwenden Sie die Einschubhöhen 2 und 4, wobei die

2. Ebene für die Speisen verwendet werden sollte, die

mehr Hitze verlangen.

• Setzen Sie die Fettpfanne in die untere und den

Grillrost in die obere Führung ein.

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein,

und legen Sie die zu garenden Speisen auf die Mitte

• Es empfiehlt sich, die höchste Energiestufe zu

verwenden. Im Übrigen ist es bei dieser Funktion

völlig normal, dass das obere Heizelement nicht

ständig rot glüht: Es wird durch einen Thermostaten

• Zum optimalen Garen einer Pizza verwenden Sie das

• Verwenden Sie eine Leichtmetallform und stellen Sie

diese direkt auf den Rost.

Bei Verwendung der Fettpfanne wird die Garzeit

verlängert, und man wird kaum eine knusprige Pizza

• Bei reich belegten Pizzas ist es ratsam, den

Mozzarella erst nach Verstreichen der halben

Backzeit hinzuzugeben.62

DE Back-/Brattabelle

Standard Plus Ente Kalbs- oder Rinderbraten Schweinebraten Gebäck Torten

180 65-75 70-75 70-80 15-20 30-35 Echte Heißluft Pizza (auf 2 Ebenen) Lasagne Lamm Brathähnchen + Kartoffeln Makrelen Plum Cake Windbeutel (auf 2 Ebenen) Gebäck (auf 2 Ebenen) Biskuitböden (auf 1 Ebene) Biskuitböden (auf 2 Ebenen) Quiche

2 2 und 4 2 und 4 2 2 und 4 3

Grill Seezungen und Tintenfische Tintenfisch- und Krebsspieße Kabeljaufilet Gegrillte Gemüse Kalbsteaks Koteletts Hamburger Makrelen Toasts

Gegrilltes Hähnchen Tintenfische

DE Vorsichtsmaßregeln und

! Das Gerät wurde entsprechend den strengsten

internationalen Sicherheitsvorschriften entworfen und

gebaut. Nachstehende Hinweise werden aus

Sicherheitsgründen geliefert und sollten aufmerksam

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im

privaten Haushalt bestimmt.

• Das Gerät darf nicht im Freien aufgestellt werden, auch

nicht, wenn es sich um einen geschützten Platz handelt.

Es ist gefährlich, das Gerät Gewittern und Unwettern

• Benutzen Sie zum Verschieben des Gerätes stets die

sich seitlich am Backofen befindlichen Gerätegriffe.

• Berühren Sie das Gerät nicht mit nassen oder feuchten

Händen oder Füßen und auch nicht, wenn Sie barfuß

• Das Gerät darf nur von Erwachsenen und gemäß

den Hinweisen der vorliegenden

Bedienungsanleitung zur Zubereitung von

Lebensmitteln verwendet werden. Jeder andere

Einsatz (zum Beispiel: zum Beheizen von Räumen)

ist als unsachgemäß und gefährlich anzusehen. Der

Hersteller haftet nicht für eventuelle, durch

unsachgemäßen, falschen oder unangemessenen

Gebrauch verursachte Schäden.

• Während das Gerät in Betrieb ist, können die

Heizelemente und einige Stellen an der Ofentür sehr

heiß werden. Berühren Sie sie nicht und halten Sie

Kinder vom Ofen fern.

• Vermeiden Sie, dass die Stromkabel anderer

Elektrogeräte in Kontakt mit heißen Backofenteilen

• Die zur Belüftung und Wärmeableitung vorgesehenen

Öffnungen dürfen nicht zugestellt bzw. abgedeckt

• Fassen Sie den Griff zur Türöffnung stets in der Mitte an.

An den Seiten könnte er heiß sein.

• Verwenden Sie stets Backofenhandschuhe .

• Kleiden Sie den Boden des Backofens nicht mit

• Legen Sie keine entzündbaren Materialien in den

Backofen: Sie könnten sich entzünden, wenn sich das

Gerät versehentlich einschaltet.

• Vergewissern Sie sich stets, dass sich die Reglerknöpfe

auf der Position ””/““ befinden, wenn das Gerät nicht

• Ziehen Sie den Gerätestecker nicht am Kabel aus der

Steckdose, sondern nur am Stecker selbst.

• Ziehen Sie vor der Reinigung oder Wartungsarbeiten

stets den Stecker aus der Steckdose.

• Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren. Kontaktieren Sie den

• Stellen Sie bitte keine schweren Gegenstände auf der

geöffneten Backofentür ab.

• Das Gerät ist nicht zur Verwendung durch Personen

(einschließlich Kinder) mit eingeschränkten körperlichen,

geistigen oder Wahrnehmungsfähigkeiten oder aber

ohne ausreichende Erfahrung und Produktkenntnis

geeignet, sofern sie nicht durch eine für ihre Sicherheit

verantwortliche Person beaufsichtigt werden oder zuvor

Anleitungen zum Gerätegebrauch erhalten haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Dieses Gerät kann nicht mit einem externen Timer

oder einem getrennten Fernsteuerungssystem

• Entsorgung des Verpackungsmaterials: Befolgen Sie

die lokalen Vorschriften; Verpackungsmaterial kann

wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über

Elektro- und Elektronik-Altgeräte (WEEE) dürfen

Elektrohaushalts-Altgeräte nicht über den

herkömmlichen Haushaltsmüllkreislauf entsorgt werden.

Altgeräte müssen separat gesammelt werden, um die

Wiederverwertung und das Recycling der beinhalteten

Materialien zu optimieren und die Einflüsse auf die

Umwelt und die Gesundheit zu reduzieren. Das Symbol

„durchgestrichene Mülltonne“ auf jedem Produkt erinnert

Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte

gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der

Gemeinden wenden, um mehr Informationen über die

korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu

Energie sparen und Umwelt schonen

• Für einen sparsamen Energieverbrauch verwenden Sie

den Backofen - insbesondere für die Pyrolyse-

Selbstreinigung - in den Stunden zwischen dem späten

Nachmittag und dem frühen Morgen.

• Es empfiehlt sich, das Garprogramm GRILL en

Überbacken/Bräunen stets bei geschlossener

Backofentür zu verwenden: Dadurch erzielen Sie nicht

nur optimale Ergebnisse, sondern sparen auch Energie

• Halten Sie die Dichtungen sauber und in einem

einwandfreien Zustand, so dass sie gut an der Tür

anliegen und keine Wärmeverluste verursachen.64

DE 3. fassen Sie die Tür an denbeiden äußeren Seiten undschließen Sie sie langsam,jedoch nicht ganz. Und ziehenSie dann die Tür zu sich hin ausden Scharnieren heraus ( siehe

). In umgekehrter Reihenfolge wirddie Backofentür wiederangebracht.Überprüfung der DichtungenKontrollieren Sie in regelmäßigen Abständen denZustand der Dichtung rund um die Backofentür. WendenSie sich im Falle einer Beschädigung dieser Dichtung anIhre nächstgelegene Kundendienststelle ( siehe

Kundendienst ). Es empfiehlt sich, den Backofen bis zurerfolgten Reparatur nicht in Gebrauch zu nehmen. Lampenaustausch Verfahren Sie zum Austausch der Backofenlampe wie folgt:1. Drehen Sie die Glasabdeckung der Lampenhalterungheraus.2. Schrauben Sie die Lampe heraus und ersetzen Sie siedurch eine neue Lampe desselben Typs: Leistung 25 W,Sockel E 14.3. Bringen Sie die Glasabdeckung wieder an ( siehe

Kundendienst Geben Sie bitte Folgendes an:• das Gerätemodell (Mod.)• die Seriennummer (S/N).Letztere Informationen finden Sie auf dem Typenschild,das sich auf dem Gerät und/oder der Verpackungbefindet. Abschalten Ihres Gerätes vom Stromnetz Vor jeder Reinigung und Pflege ist das Gerät vomStromnetz zu trennen. Reinigung des Gerätes • Die emaillierten oder aus Edelstahl gefertigtenAußenteile des Gerätes sowie die Gummidichtungenkönnen mit einem mit lauwarmem Wasser und einemneutralen Reinigungsmittel getränkten Schwammgereinigt werden. Sollten die Flecken nur schwer zuentfernen sein, verwenden Sie spezielleReinigungsmittel. Es ist ratsam, die Teile nach derReinigung gut nachzuspülen und trockenzureiben.Benutzen Sie auf keinen Fall Scheuermittel odersonstige scharfe Reiniger.• Der Backofen sollte möglichst nach jedem Gebrauch,solange er noch leicht warm ist, gereinigt werden.Verwenden Sie hierzu warmes Wasser und einReinigungmittel, spülen Sie mit Wasser nach undreiben Sie den Backofen mit einem weichen Tuchtrocken. Vermeiden Sie Scheuermittel. • Das Zubehör lässt sich mit Ausnahme der

Gleitschienen wie normales Geschirr (auch im

Geschirrspüler) reinigen.

! Verwenden Sie zur Reinigung der Kochmulde keine

Dampf- oder Hochdruckreinigungsgeräte.

Reinigung der Backofentür

Reinigen Sie die Backofentür aus Glas bitte nur mit

einem weichen Schwamm und mildem Spülmittel

und trocknen Sie sie abschließend mit einem

weichen Tuch. Verwenden Sie keine rauen,

scheuernden Materialien oder scharfkantige,

metallische Schaber, da diese Kratzer auf ihrer

Oberfläche hinterlassen und das Zerbrechen des

Glases zur Folge haben können.

anschließend mit einem weichen Tuch. Um den Backofen mühelos gründlich reinigen zukönnen, kann die Backofentür abgenommen werden:1. Öffnen Sie die Tür ganz (

); 2. klappen Sie die seitlich anden beiden Scharnierenbefindlichen Hebel hoch unddrehen Sie diese ( siehe
