BEDIENUNGSANLEITUNG Xorb Wireless GEAR4

l’utiliser et le conserver pour référence.

Vielen Dank, dass Sie sich für den GEAR4 Xorb

Wireless 2.1 Stereolautsprecher für Smartphones,

Tablets und MP3-Player entschieden haben. Bitte

lesen Sie sich dieses Handbuch vor der

Verwendung durch, und bewahren Sie es zum

späteren Nachschlagen auf.

open V1.0 1162 Model: PG766EUKPower adapter: SHF1500200U1BADC Input: 15V---2AUSB Output: 5V---2.1AMade in China Xorb

Notice d’utilisation | Benutzerhandbuch N30346 V

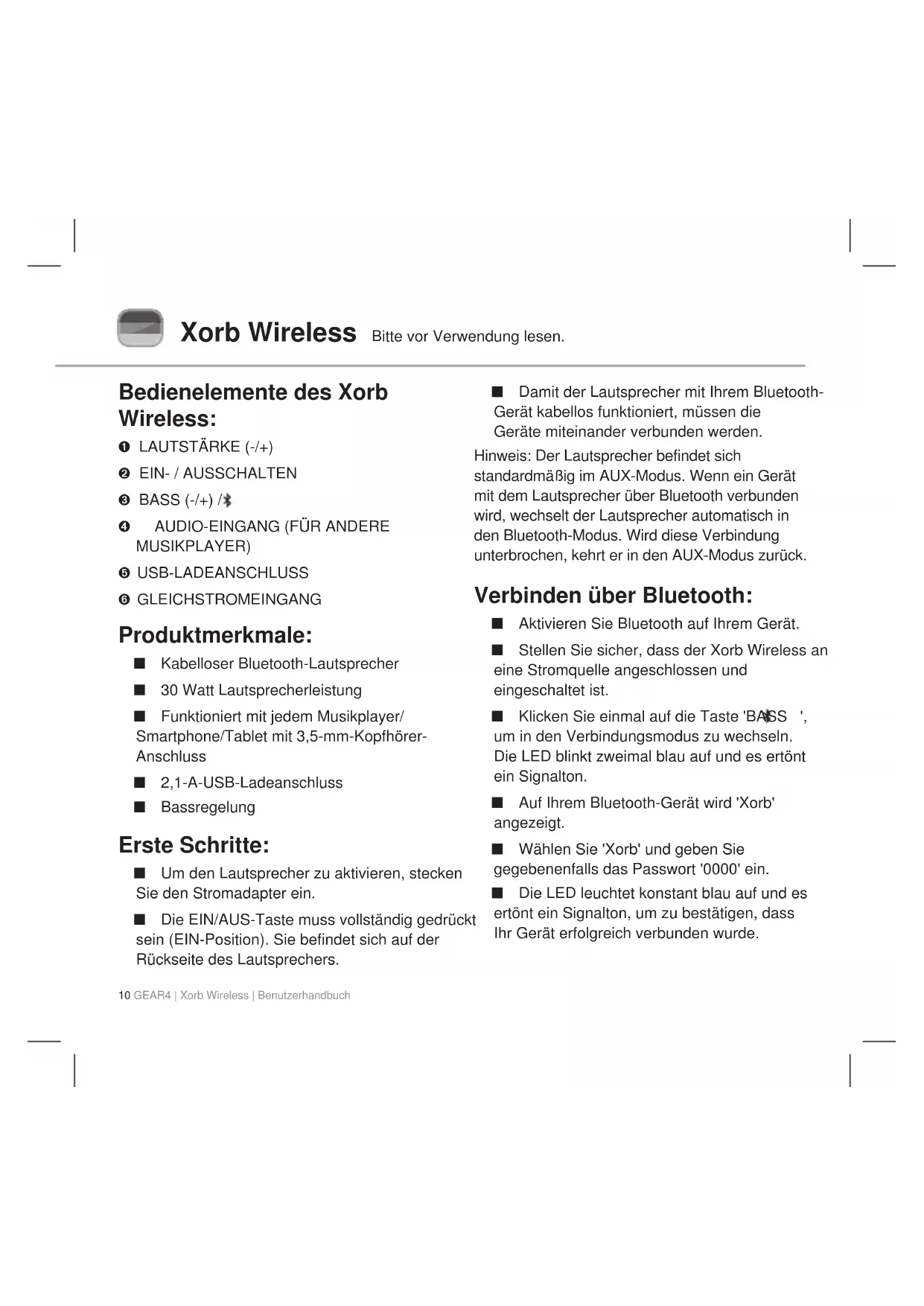

Xorb Wireless Bitte vor Verwendung lesen.

➋ EIN- / AUSSCHALTEN

➍ AUDIO-EINGANG (FÜR ANDERE MUSIKPLAYER)

➏ GLEICHSTROMEINGANG Produktmerkmale:

■ Kabelloser Bluetooth-Lautsprecher

■ 30 Watt Lautsprecherleistung

■ Funktioniert mit jedem Musikplayer/

Smartphone/Tablet mit 3,5-mm-Kopfhörer-

■ 2,1-A-USB-Ladeanschluss

■ Um den Lautsprecher zu aktivieren, stecken

Sie den Stromadapter ein.

■ Die EIN/AUS-Taste muss vollständig gedrückt

sein (EIN-Position). Sie befindet sich auf der

Rückseite des Lautsprechers.

■ Damit der Lautsprecher mit Ihrem Bluetooth-

Gerät kabellos funktioniert, müssen die

Geräte miteinander verbunden werden.

Hinweis: Der Lautsprecher befindet sich

standardmäßig im AUX-Modus. Wenn ein Gerät

mit dem Lautsprecher über Bluetooth verbunden

wird, wechselt der Lautsprecher automatisch in

den Bluetooth-Modus. Wird diese Verbindung

unterbrochen, kehrt er in den AUX-Modus zurück.

Verbinden über Bluetooth:

■ Aktivieren Sie Bluetooth auf Ihrem Gerät.

■ Stellen Sie sicher, dass der Xorb Wireless an

eine Stromquelle angeschlossen und

■ Klicken Sie einmal auf die Taste 'BASS ',

um in den Verbindungsmodus zu wechseln.

Die LED blinkt zweimal blau auf und es ertönt

■ Auf Ihrem Bluetooth-Gerät wird 'Xorb'

■ Wählen Sie 'Xorb' und geben Sie

gegebenenfalls das Passwort '0000' ein.

■ Die LED leuchtet konstant blau auf und es

ertönt ein Signalton, um zu bestätigen, dass

Ihr Gerät erfolgreich verbunden wurde.11

Benutzerhandbuch | Xorb Wireless | GEAR4

■ Stellen Sie sicher, dass die Lautstärke beim

Lautsprecher ganz hoch gestellt ist. Steuern

Sie die Lautstärke über Ihren Musikplayer.

Hinweis: Der Xorb Wireless kann nur mit jeweils

einem Bluetooth-Gerät auf einmal verbunden

Verbinden über AUX IN

■ Stromadapter einstecken.

■ 3,5-mm-Audiokabel an Audio-Eingang

(AUX-IN) anschließen.

■ 3,5-mm-Audiokabel in Kopfhörer-Anschluss

an Ihrem Gerät einstecken.

■ Stellen Sie sicher, dass die Lautstärke beim

Lautsprecher ganz hoch gestellt ist. Steuern

Sie die Lautstärke über Ihren Musikplayer.

■ Strom Aus - LED AUS.

■ Strom Ein, verbunden über AUX - LED

■ Strom Ein, verbunden über Bluetooth - LED

■ Verbindungsmodus - LED blinkt zweimal

■ Energiesparmodus - LED AUS.

2,1-A-USB-Ladeanschluss:

■ Laden Sie Ihr Smartphone, Tablet oder Ihren

Musikplayer über den 2,1-A-Ladeanschluss

am Lautsprecher auf.

■ Schließen Sie einfach Ihr Ladekabel auf der

Rückseite des Lautsprechers an und schließen

Sie das andere Ende an Ihr Gerät an.

■ Wenn eine Stunde lang keine oder nur sehr

leise Musik wiedergegeben wird, schaltet das

Gerät automatisch in den Standby-Modus,

um Strom zu sparen. Die LED leuchtet im

Standby-Modus nicht auf. Drücken Sie PLAY

oder erhöhen Sie die Lautstärke, um das

Gerät zu aktivieren.

■ Schalten Sie den Lautsprecher zur

Aktivierung aus und wieder ein.

Um die Garantie zu aktivieren und Produkt-

Updates zu erhalten, registrieren Sie Ihren Xorb

Wireless-Lautsprecherunter

www.gear4.com/register

Copyright © 2012 Disruptive Limited. Alle

Rechte vorbehalten. Eine teilweise oder

vollständige Vervielfältigung ist nicht zulässig.

GEAR4 und Xorb sind Marken von

Disruptive Limited.12 GEAR4 | Xorb Wireless | Benutzerhandbuch

WARNUNG Um die Gefahr eines Brandes oder

elektrischen Schlages so gering wie möglich

zu halten, sollten Sie dieses Gerät vor

Regen oder Feuchtigkeit schützen.

VORSICHT Durch die Verwendung von Bedienelementen

oder Einstellungen oder die Durchführung von

Abläufen, die nicht in dieser Anleitung aufgeführt

sind, können Benutzer gefährlicher Strahlung

Batterien (Batteriesatz oder eingelegte

Batterien) dürfen nicht übermäßiger

Hitze ausgesetzt werden, wie z. B.

Sonneneinstrahlung, Feuer oder ähnlichem.

AUSPACKEN UND INSTALLIEREN Packen Sie das Gerät vorsichtig aus. Es empfiehlt

sich, die Verpackung für den Fall aufzubewahren,

dass Sie das Gerät einmal lagern müssen.

Stellen Sie das Gerät oder seine Akku nicht

in der Nähe von Heizkörpern oder vor einem

Heizlüfter auf, und setzen Sie es weder direkter

Sonneneinstrahlung noch Feuchtigkeit aus, um

eine Beschädigung zu vermeiden.

‒ Ziehen Sie zuerst den Netzstecker heraus,

bevor Sie das Netzteil abtrennen. Ziehen Sie

nicht am Kabel selbst.

‒ Fassen Sie den Netzstecker nicht mit nassen

Händen an, da dies einen Brand oder

elektrischen Schlag verursachen kann.

‒ Überlassen Sie Wartungsarbeiten nur

qualifiziertem Personal.

‒ Öffnen Sie das Gehäuse nicht.

‒ Verdrehen oder klemmen Sie das Netzkabel

nicht ein. Wenn der Netzstecker oder das

Netzkabel ausgewechselt werden müssen,

sollten Sie unbedingt auf die Einhaltung der

Empfehlungen des Herstellers achten.

‒ Ziehen Sie bei Gewittern, und wenn das

Gerät längere Zeit nicht verwendet wird, den

Gerätestecker aus der Steckdose.

ENTSORGUNG Gemäß der europäischen Richtlinie 2002

/ 96 / EG müssen alle elektrischen und

elektronischen Produkte im Rahmen eines

örtlichen Sammelsystems getrennt entsorgt

werden. Bitte halten Sie die örtlichen Vorschriften

ein und entsorgen Sie Ihre alten Produkte nicht

zusammen mit dem normalen Hausmüll.

Das Blitzsymbol in einem

gleichseitigen Dreieck soll den

Benutzer auf nicht isolierte

„gefährliche Spannung“ im Gehäuse des

Produkts aufmerksam machen, die eventuell

stark genug ist, um elektrische Schläge zu

Das Ausrufezeichen in einem

gleichseitigen Dreieck soll den

Benutzer auf wichtige Anweisungen

für die Bedienung und Instandhaltung

(Wartung) in den begleitenden Unterlagen

aufmerksam machen.13

Benutzerhandbuch | Xorb Wireless | GEAR4

VORSICHT GEFAHR ELEKTRISCHER SCHLÄGE - NICHT ÖFFNEN.

VORSICHT: ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE), UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN.GERÄTEINNENTEILE KÖNNEN VOM BENUTZER NICHT GEWARTET WERDEN.LASSEN SIE WARTUNGSARBEITEN NUR VON QUALIFIZIERTEM WARTUNGSPERSONAL AUSFÜHREN.

FCC-RICHTLINIEN Sie werden darauf hingewiesen, dass

Änderungen, die von der für die Einhaltung

der Vorschriften verantwortlichen Stelle

nicht ausdrücklich genehmigt wurden,

zum Verlust der Betriebsberechtigung des

Benutzers führen können. Dieses Gerät

wurde geprüft und stimmt gemäß Teil 15 der

FCC-Richtlinien mit den Grenzwerten für

ein digitales Gerät der Klasse B überein.

Diese Grenzwerte sollen einen angemessenen

Schutz vor schädlichen Störungen bei der

Installation in Wohngebieten gewährleisten.

Dieses Gerät erzeugt, verwendet und kann

Hochfrequenzenergie abgeben, und es kann

schädliche Störungen beim Funkverkehr

hervorrufen, wenn es nicht vorschriftsmäßig

installiert und anweisungsgemäß verwendet wird.

Es kann jedoch nicht garantiert werden,

dass bei einer bestimmten Installation keine

Störungen auftreten werden. Sollte dieses

Gerät schädliche Störungen beim Radio- oder

Fernsehempfang verursachen, was durch

Ein- und Ausschalten des Geräts festgestellt

werden kann, wird dem Benutzer geraten, die

Störung durch eine oder mehrere der folgenden

Maßnahmen zu beheben:

‒ Verändern Sie die Ausrichtung bzw. den

Standort der Empfangsantenne.

‒ Vergrößern Sie den Abstand zwischen Gerät

‒ Schließen Sie das Gerät an eine Steckdose

an, die auf einem anderen Stromkreis als die

des Empfängers liegt.

‒ Bitten Sie den Händler oder einen erfahrenen

Radio- und Fernsehtechniker um Hilfe.

Der Betrieb unterliegt den folgenden zwei

1) Dieses Gerät darf keine Störungen

2) Dieses Gerät muss alle Störungen vertragen,

einschließlich Störungen, die zu einem

unerwünschten Betrieb des Geräts

INDUSTRY CANADA Dieses Gerät entspricht der/den lizenzbefreiten

RSS-Norm(en) von Industry Canada. Der Betrieb

unterliegt den folgenden zwei Bedingungen:

1) Dieses Gerät darf keine Störungen

2) dieses Gerät muss alle Störungen vertragen,

einschließlich Störungen, die einen

unerwünschten Vorgang am Gerät auslösen

Die Industry Canada-Bestimmungen sehen14 GEAR4 | Xorb Wireless | Benutzerhandbuch

vor, dass dieser Funksender nur mit einem

Antennentyp verwendet werden darf, der den für

den Sender von Industry Canada zugelassenen

Antennengewinn nicht überschreitet. Zur

Begrenzung potentieller Funkstörungen sind

Antennentyp und Antennengewinn so zu wählen,

dass die äquivalente isotrope Sendeleistung

(EIRP) das für eine erfolgreiche Übertragung

erforderliche Maß nicht überschreitet.

Dieses Digitalgerät der Klasse B entspricht dem

kanadischen Standard ICES-003.15Manual del usuario | Xorb Wireless | GEAR4
