KSM1000RFM - Maus KeySonic - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Lasermaus
Farbe	Lackiertes Metallrot mit mattschwarz, SoftSkin-Beschichtung
Design	Ergonomisch, kompakt, für Rechts- und Linkshänder
Tasten	3 Tasten (davon ein 4-Wege-Scrollrad) + DPI-Umschalttaste
Sensor	Laser Pixart PAW3603, Auflösung 800/1200/1600 dpi
Genauigkeit	30-mal präziser als eine Standard-Optikmaus
Technologie	2,4 GHz Kabellos
Reichweite	Bis zu 10 m (unter optimalen Bedingungen)
Stromversorgung	2 AAA- oder AA-Batterien (je 1,5 V)
Stromverbrauch	9,3 mA bei Nutzung, 0,10 mA im Ruhezustand
Schnittstelle	USB 2.0 (Nano-Empfänger)
Kompatibilität	Windows 98SE/ME/2000/XP/Vista, Mac OS X 10.2 und höher
Zertifizierungen	CE, FCC, WEEE/RoHS
Lieferumfang	Maus, USB-Adapter, 1 Satz Batterien, Bedienungsanleitung, Installations-CD
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Laserprodukt der Klasse 1. Richten Sie den Strahl nicht in die Augen. Keine vom Benutzer zu reparierenden Teile.
Gewicht (geschätzt)	Ca. 80 g
Abmessungen (geschätzt)	Ca. 100 x 60 x 35 mm

Häufig gestellte Fragen - KSM1000RFM KeySonic

Wie lege ich die Batterien in die Maus ein?

Ziehen Sie die Abdeckung auf der Rückseite der Maus ab, die die Batterien verdeckt. Legen Sie zwei AAA- oder AA-Batterien unter Beachtung der angegebenen Polarität ein und setzen Sie die Abdeckung wieder auf.

Wie synchronisiere ich die Maus mit dem USB-Empfänger?

Schließen Sie den Nano-Empfänger an einen USB-Anschluss an. Legen Sie die Batterien in die Maus ein. Wenn sie nach 10 Sekunden nicht funktioniert, drücken Sie die Verbindungstaste auf der Unterseite der Maus. Die LED blinkt während des Pairings und erlischt nach erfolgreicher Verbindung.

Wie ändere ich die DPI-Auflösung?

Drücken Sie die DPI-Umschalttaste auf der Unterseite der Maus. Drei Stufen sind verfügbar: 1600 dpi (LED hell), 1200 dpi (LED dunkel), 800 dpi (LED aus). Die Einstellung erfolgt im laufenden Betrieb.

Was bedeuten die LED-Anzeigen an der Maus?

- Grüne LED leuchtet: Maus ist eingeschaltet. - Grüne LED blinkt: Verbindungsversuch. - Rote LED blinkt: Batterien schwach. - LED erlischt nach 10 Sekunden: Energiesparmodus.

Die Maus funktioniert nicht, was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Setzen Sie die Verbindung zurück, indem Sie den USB-Empfänger erneut einstecken und die Verbindungstaste auf der Unterseite der Maus drücken.

Was ist die maximale Reichweite der Maus?

Die Reichweite beträgt unter normalen Bedingungen etwa 6 Meter und unter optimalen Bedingungen bis zu 10 Meter.

Ist die Maus mit meinem Betriebssystem kompatibel?

Ja, sie ist kompatibel mit Windows 98SE/ME/2000/XP/Vista und Mac OS X Version 10.2 oder höher. Es ist kein spezieller Treiber erforderlich.

Wie reinige ich die Maus?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche zu reinigen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, die die Beschichtung beschädigen könnten.

Kann ich wiederaufladbare Batterien verwenden?

Ja, Sie können wiederaufladbare AAA- oder AA-Batterien verwenden. Stellen Sie sicher, dass sie vollständig geladen sind. Die Maus funktioniert normal.

Was tun, wenn die rote LED blinkt?

Die blinkende rote LED zeigt an, dass die Batterien schwach sind. Ersetzen Sie sie durch neue Batterien oder laden Sie sie auf, falls sie wiederaufladbar sind.

BEDIENUNGSANLEITUNG KSM1000RFM KeySonic

1. Einleitung Redhurtle

1.1 Besondere Eigenschaften

• Kabellose 2,4 GHz Laser-Mini-Maus im sportlichen Design
• Effektvolle Metallic-Rot-Lackierung mit seitlicher matt schwarzer, spürbar sanfter SoftSkin-Beschichtung
• Ergonomisch kompakte Universalbauform für Rechts- und Linkshänder mit 3-Tasten-Funktionalität (inkl. 4-Wege Scrollrad)
• Weitreichende und zuverlässige 2,4 GHz Funkübertragung bis max. 10 m Entfernung zum Computer
• Hervorragende Präzision und volle Geschwindigkeit – 30× genauer gegenüber optischen Standardmäusen
• 1600 dpi Laser-Sensor mit Umschalttaste für 1200 dpi und 800 dpi während des Betriebs (on the fly)
• Mehrfarbige LED in der Mittel-Taste zur Anzeige der eingestellten dpi-Auflösung, einer geringen Batteriekapazität sowie des Synchronisationsvorgangs

- Praktischer Transport-Clip für den Super-Mini USB-Empfangsstecker – in der Arretierung gleichzeitige Abschaltung der Batterie

• Plug & Play-Installation ohne speziellen Treiber

- Exklusive Geschenk-Box als ansprechende Retail-Verpackung

- Optimal für den mobilen Notebook-Einsatz bzw. für den Office- und Heim-Anwenden mit Vorliebe für eine geringe Baugröße

1.2 Technische Daten

Maus-Tasten: 2× Maus-Funktionstasten (zu erwartende Lebensdauer >3 Mio. Klicks)

1× Vier-Wege-Scroll-Rad (Klick auf Druck sowie auf-, ab-, links-, rechts-Funktion)
1× dpi-Umschalttaste (inkl. LED: grün = dpi- bzw. rot = Batterie schwach-Anzeige)
1× Synchronisationsknopf (zur Neusynchronisierung mit dem USB-Empfangsstecker)

Maus-Sensor / Wellenlänge: Pixart PAW3603/PAN3603 830 – 860 mm

Sensor-Auflösung: 1600 dpi / 1200 dpi / 800 dpi Auflösung per Umschalttaste on the fly wählbar, dpi-Anzeige durch grüne LED: an / schwach / aus für je 10 s

Beschleunigung / Geschwindigkeit / Abtastrate: 20 g / 0,71 m/s / 6700 fps

Übertragungsfrequenz / Modulationsverfahren: 2,402 GHz – 2,482 GHz / GFSK (Gaussian Frequency Shift Keying)

Übertragungsrate / Übertragungsbandbreite: 1 Mbps / 1 MHz

Ausgangsleistung: 2 dBm

Funkreichweite: ca. 6 m / max. 10 m (bei optimalen Voraussetzungen)

Spannungsversorgung / +3 V _DC ±5 % Batterietyp: 2× AA 1,5 V / mit 2× AAA 1,5 V doppelte Betriebszeit

Stromaufnahme ca.: Betrieb: 9,3 mA Standby: 1,21 mA (nach 1 Sek.) Sleep-Modus: 0,68 mA (nach 1 Min.)

Ruhezustand: 0,10 mA (nach 5 Min.)

Temperatur: Betrieb: 0 °C bis +40 °C Lagerung: -20 °C bis +60 °C

Feuchtigkeit: Betrieb und Lagerung: 0 % bis 90 % rel.

Benötigte Schnittstelle: USB 2.0 (abwärtskompatibel zu Version 1.1)

Lieferumfang: Maus, USB-Empfangsstecker, 1 Satz Batterien, Bedienungsanleitung, Installations-CD

Zertifiziert: CE, FCC, WEEE/RoHS

Kompatibilität: Win 98SE / ME / 2000 / XP / Vista Mac OS X ab V10.2 und höher

2. Sicherheitshinweise

1. Diese Produkt ist ein Laser-Produkt gemäß IEC 60825-1, Klasse 1
2. Unser Produkt entspricht den FCC und CE Anforderungen
3. Dieses Produkt enthält keine austauschbaren Teile. Eine andere Nutzung als in der Bedienungsanleitung beschrieben kann zu Schäden oder Gefahren führen.

Bitte richten Sie den Laserstrahl niemals auf die Augen eines Menschen!

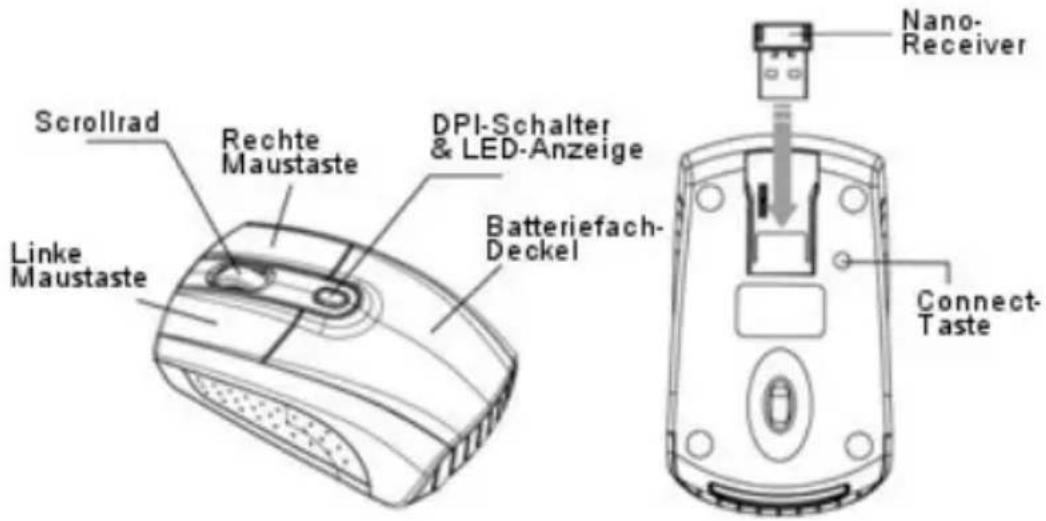

Funktionelle Beschreibung

DPI Umschalter

Die Helligkeit der LED-Anzeige am Scrollrad zeigt die DPI-Einstellung, die verwendet wird. Es gibt drei verschiedene Einstellungen:

● Hell: 1600 DPI
● Dunkler: 1200 DPI
- Kein Licht: 800 DPI

Die bevorzugte Einstellung ist 1600 DPI. Sie können die DPI-Einstellungen einfach umschalten. Um Energie zu sparen ist die LED-Anzeige nur 10 Sekunden aktiv.

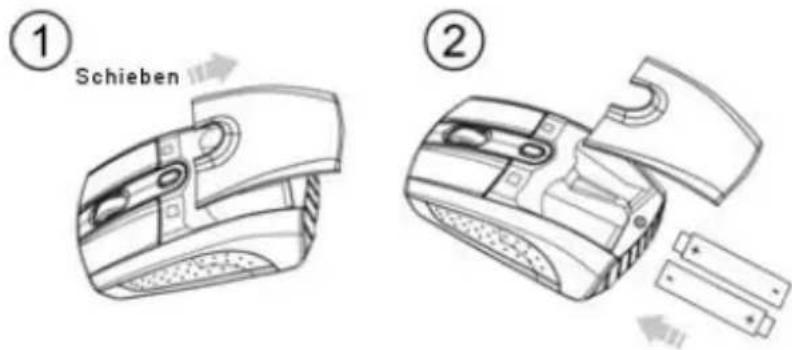

Installation der Batterien

Schritt 1: Ziehen Sie die Abdeckung des Batteriefaches ab.

Schritt 2: Legen Sie die Batterien wie abgebildet in die dafür vorgesehenen Kammern.

Schritt 3: Schließen Sie den Deckel wieder.

Für eine längere Betriebsdauer nutzen bitte Sie zwei AA Batterien statt zwei AAA Batterien. Schaltnetzteile u. v. m., aber auch durch eine unterschiedliche Ladekapazität

Information zur Altbatterie-Entsorgung (Batterieverordnung)

Die neue Batterieverordnung verpflichtet Hersteller und Importeure, alle Altbatterien zurückzunehmen, zu sortieren und zu entsorgen. Der Verbraucher ist verpflichtet, verbrauchte Batterien im Handel oder bei einer kommunalen Sammelstelle abzugeben. Die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten. Von uns erhaltene Batterien können Sie auch nach Gebrauch zu uns unter der nachstehenden Adresse ausreichend frankiert per Post zurücksenden:

MaxPoint Handelsgesellschaft mbH, Kurt-Fischer-Straße 50, D-22926 Ahrensburg Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne

gekennzeichnet, ähnlich dem Symbol in der

Abbildung. Unter dem Mülltonnen-Symbol be findet sich die chemische Bezeichnung des Schadstoffes - "Cd" für Cadmium. "Pb" steht für Blei, "Hg" für Quecksilber.

Herstellen der Verbindung zwischen Receiver und Maus

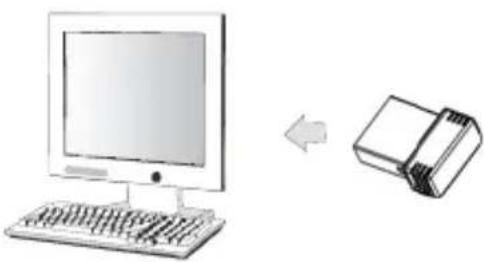

1. Stecken Sie den Nano-Receiver in einen USB-Anschluss Ihres Computers.

1. Legen Sie die Batterien in die Maus ein, dann folgen Sie den nachfolgenden Schritten.
2. Wenn die Maus nicht erkannt wird, starten Sie den Pairing Modus.
3. Pairing: Stecken Sie den Nano-Receiver noch einmal in den USB-Anschluss Ihres Computers. Wenn die Maus nach 10 Sekunden immer noch nicht erkannt wird, drücken Sie die "Connect"-Taste auf der Unterseite der Maus. (Der Nano-Receiver hat eine Auto-Pairing-Funktion).
4. Die LED-Anzeige an der Maus blinkt dauerhaft während des Pairing-Modus, sie hört auf zu blinken, wenn das Pairing mit dem Receiver erfolgreich beendet ist. Die Maus bleibt da-nach aus.
5. Wenn die Batterie fast leer ist, beginnt die Batterieanzeige zu blinken.
6. Bitte entnehmen Sie weitere Details der Software von der beiliegenden CD.

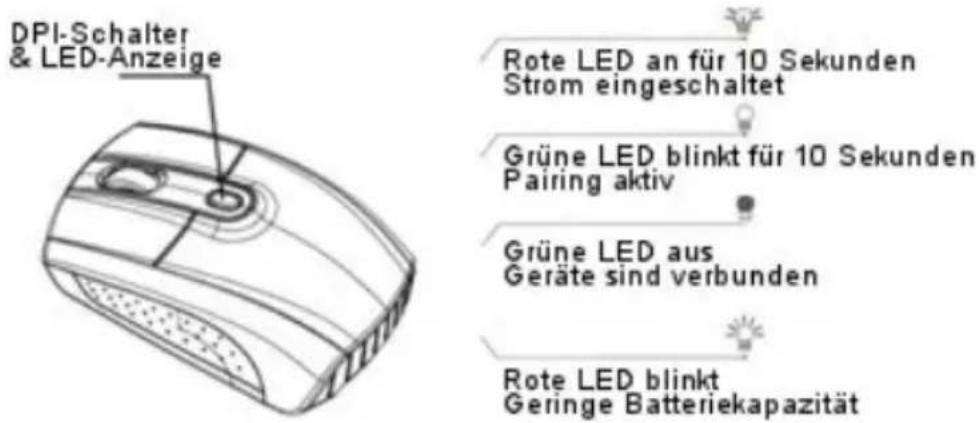

Während des Pairing-Vorgangs

Haftungsausschlusserklärung des Herstellers

Für Informationen in diesem Dokument behält sich der Hersteller Änderungen ohne Mitteilung vor und geht keinerlei Verpflichtungen ein. Durch dieses Dokument wird, weder ausgedrückt noch angedeutet, keinerlei Garantie oder Erklärung in Bezug auf Qualität, Genauigkeit oder Eignung für einen bestimmten Zweck übernommen. Der Hersteller behält sich das Recht vor, jederzeit Änderungen zum Inhalt dieses Dokumentes zu machen und/oder die dazugehörigen Produkte unverbindlich zu ändern ohne Verpflichtung, Personen oder Organisationen über derartige Änderungen in Kenntnis zu setzen. Unter keinen Umständen ist der Hersteller haftbar für direkte, indirekte, spezielle, zufällige oder Folgeschäden, die durch die Nutzung oder Unmöglichkeit der Nutzung des Produktes oder der Dokumentation entstehen, selbst wenn auf die Möglichkeit solcher Schäden hingewiesen wurde. Dieses Dokument enthält Materialien, die durch Copyright geschützt sind. Alle Rechte sind vorbehalten. Es ist untersagt, diese Bedienungsanleitung oder Teile daraus ohne die schriftliche Einwilligung der Autoren in irgendeiner Form zu vervielfältigen oder zu verbreiten, in welcher Form, zu welchem Zweck und mit welchen Mitteln auch immer. Produktnamen, die in diesem Dokument erwähnt werden, dienen ausschließlich als Verkaufsbezeichnung. Alle Handelsmarken, Produktnamen oder Markennamen, die in diesem Dokument erwähnt werden, sind eingetragenes Eigentum des jeweiligen Inhabers.
