BEDIENUNGSANLEITUNG HRN176AA HAIER

HR-153A HR-163A HR-176A HR-186A Koelkast

HandleidingEuropäisches Sicherheitszertifikat

Übereinstimmungserklärung

Der Hersteller übernimmt die volle Verantwortung für die Übereinstimmung der Produkte, dass

er die durch die Europäischen Direktiven gesetzten Standards zum Umweltschutz, der

Gesundheit und der Sicherheit eingehalten hat. Testergebnisse sind zugänglich und abrufbar

zur Überprüfung. Der Hersteller stellt das Qualitätszertifikat oder die Herstellungslizenz des

Kühlschrank-Händlers zur Verfügung wenn es erforderlich ist.

Außerdem erklärt der Hersteller, dass alle Bestandteile, die in Kontakt mit frischen

Lebensmitteln kommen, wie in der Bedienungsanleitung beschrieben, frei von giftigen

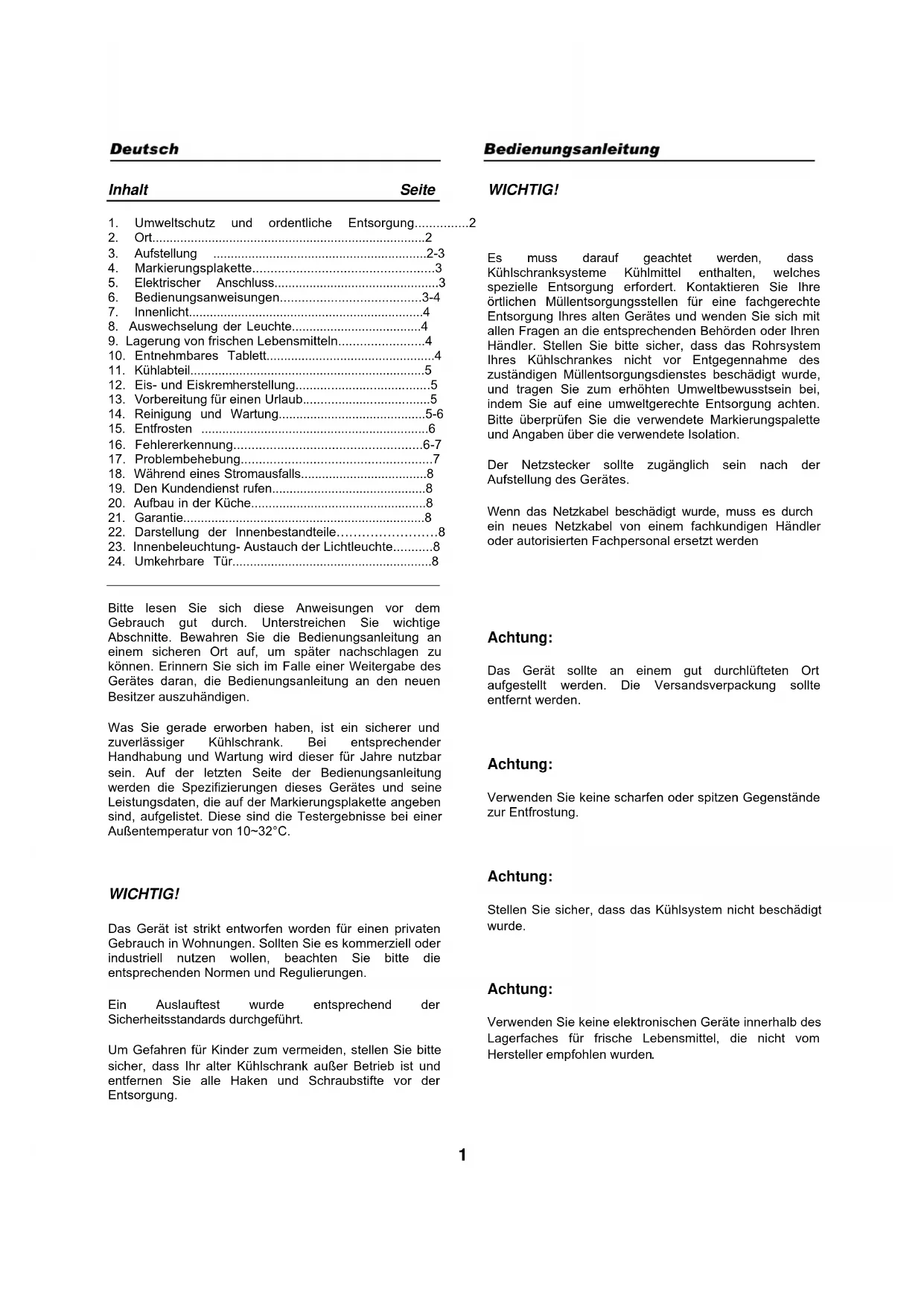

1. Umweltschutz und ordentliche Entsorgung2

4. Markierungsplakette3

5. Elektrischer Anschluss3

6. Bedienungsanweisungen3-4

8. Auswechselung der Leuchte4

9. Lagerung von frischen Lebensmitteln4

10. Entnehmbares Tablett4

12. Eis- und Eiskremherstellung5

13. Vorbereitung für einen Urlaub5

14. Reinigung und Wartung5-6

16. Fehlererkennung6-7

17. Problembehebung7

18. Während eines Stromausfalls8

19. Den Kundendienst rufen8

20. Aufbau in der Küche8

22. Darstellung der Innenbestandteile……………………8

23. Innenbeleuchtung- Austauch der Lichtleuchte8

Bitte lesen Sie sich diese Anweisungen vor dem

Gebrauch gut durch. Unterstreichen Sie wichtige

Abschnitte. Bewahren Sie die Bedienungsanleitung an

einem sicheren Ort auf, um später nachschlagen zu

können. Erinnern Sie sich im Falle einer Weitergabe des

Gerätes daran, die Bedienungsanleitung an den neuen

Besitzer auszuhändigen.

Was Sie gerade erworben haben, ist ein sicherer und

zuverlässiger Kühlschrank. Bei entsprechender

Handhabung und Wartung wird dieser für Jahre nutzbar

sein. Auf der letzten Seite der Bedienungsanleitung

werden die Spezifizierungen dieses Gerätes und seine

Leistungsdaten, die auf der Markierungsplakette angeben

sind, aufgelistet. Diese sind die Testergebnisse bei einer

Außentemperatur von 10~32°C.

Das Gerät ist strikt entworfen worden für einen privaten

Gebrauch in Wohnungen. Sollten Sie es kommerziell oder

industriell nutzen wollen, beachten Sie bitte die

entsprechenden Normen und Regulierungen.

Ein Auslauftest wurde entsprechend der

Sicherheitsstandards durchgeführt.

Um Gefahren für Kinder zum vermeiden, stellen Sie bitte

sicher, dass Ihr alter Kühlschrank außer Betrieb ist und

entfernen Sie alle Haken und Schraubstifte vor der

Es muss darauf geachtet werden, dass

Kühlschranksysteme Kühlmittel enthalten, welches

spezielle Entsorgung erfordert. Kontaktieren Sie Ihre

örtlichen Müllentsorgungsstellen für eine fachgerechte

Entsorgung Ihres alten Gerätes und wenden Sie sich mit

allen Fragen an die entsprechenden Behörden oder Ihren

Händler. Stellen Sie bitte sicher, dass das Rohrsystem

Ihres Kühlschrankes nicht vor Entgegennahme des

zuständigen Müllentsorgungsdienstes beschädigt wurde,

und tragen Sie zum erhöhten Umweltbewusstsein bei,

indem Sie auf eine umweltgerechte Entsorgung achten.

Bitte überprüfen Sie die verwendete Markierungspalette

und Angaben über die verwendete Isolation.

Der Netzstecker sollte zugänglich sein nach der

Aufstellung des Gerätes.

Wenn das Netzkabel beschädigt wurde, muss es durch

ein neues Netzkabel von einem fachkundigen Händler

oder autorisierten Fachpersonal ersetzt werden

Das Gerät sollte an einem gut durchlüfteten Ort

aufgestellt werden. Die Versandsverpackung sollte

Verwenden Sie keine scharfen oder spitzen Gegenstände

Stellen Sie sicher, dass das Kühlsystem nicht beschädigt

Verwenden Sie keine elektronischen Geräte innerhalb des

Lagerfaches für frische Lebensmittel, die nicht vom

Hersteller empfohlen wurden

Diese Bedienungsanleitung ist anwendbar für eine

Vielzahl der Modelle, kleine Unterschiede von Modell

zu Modell wurden nicht berücksichtigt.

1. Umweltschutz und ordentliche

Verpackungsmaterialien

Das Gerät wurde zur Verhinderung von Transportschäden

verpackt. Recycelte Materialien wurden verwendet.

Die Verpackungsbox is aus geriffelte Pappe/Kartonpappe

(gröβtenteils aus recycelten Papier) hergestellt worden.

y Poltystren-Teile (FCKW freien geschaunmtes

y Beläge und Polyethylene- Tüten

y Polypropylen- Schnallen

All diese wertvollen Materialien sollten zu einer

Müllenstorgungsstelle gegeben werden und können nach

entsprechender Recyclung wieder verwendet werden.

Stellen Sie sicher, dass der Kühlschrank in aufrechter

Position gehalten wird während des Transportes. Wenn

eine Neigung erforderlich ist, sollte diese nicht 45 Grad

übersteigen. Andernfalls könnte das Gerät beschädigt

werden, was nicht nur in einen Abfall der Kühlleistung

Um Produktschäden oder Personenschaden zu

vermeiden sollte der Kühlschrank von zwei Personen

entpackt werden, nach dem er in die vorgesehene

Position gebracht wurde.

Vergewissern Sie sich vor dem Aufbau, dass der

Kühlschrank keine äuβeren Beschädigungen aufweist.

Beim Transport des Kühlschrankes nicht durch Betätigen

der worktops anheben, um jeglichen Schaden an dem

Kühlschrank zu vermeiden.

Schalten Sie keinen beschädigten Kühlschrank ein.

Untersuchen Sie den Kühlschrank sorgfältig auf:

y Beschädigte Verpackung aufgrund von

unsachgemäβer Handhabung während des

y Schäden am Außenbereich

y Schäden am Netzkabel - oder Stecker

Bei jeglichen Zweifeln kontaktieren Sie bitte den

Kundendienst für eine ordnungsgemäβe Untersuchung

Unternehmen Sie notwendige Maßnahmen, um eine

Auslauf des Kühlmittels beim Anschluss zu vermeiden,

welches in Umweltverschmutzung resultieren könnte.

a) Entfernen Sie alle Verpackungsmaterialien.

b) Entnehmen Sie alle Gegenstände aus dem

c) Vergewissern Sie sich, den Innenraum des

Kühlschrankes abzukleben und zu isolieren.

d) Entfernen Sie die Polystren-Chips (wenn vorhanden)

e) Entnehmen Sie alle Accesoires und Literatur aus

f) Reinigen Sie den Innenraum des Kühlschrankes mit

lauwarmen Wasser und Essig und trockenen Sie ihn

dann mit einem weichen Lappen.

g) Nutzen Sie die bereitgestellten Schraubschlüssel

zum Anpassen des Standbeines, um die Stabilität des

Kühlschrankes sicherzustellen.

Verwenden Sie keine Reinigungsmittel, scharfe oder

spitze Gegenstände oder mit Soda versetzte

Reinigungsmittel zur Reinigung des Kühlschrankes.

y Stellen Sie vor dem Aufbau des Kühlschrankes fest,

dass das Kühlsystem nicht beschädigt ist.

y Der Kühlschrank sollte nur für den vorgesehenen

Gebrauch verwendet werden.

y Der Kühlschrank sollte auf einer festen und ebenen

Oberfläche aufgestellt werden, um sicherzustellen,

dass das zirkulierende Kühlmittel die entsprechende

Kühlleistung entfalten kann.

y Wo möglich den Kühlschrank in einem kühlen und

trockenen sowie gut durchlüfteten Raum aufstellen.

y Setzen Sie den Kühlschrank nicht direkten

Sonnenstrahlen aus, stellen Sie sicher, dass die

Raumtemperatur nicht besonders hoch ist.

y Halten Sie den Kühlschrank außer Reichweite einer

extrem heißen Wärmequelle, wie ein

Heizungssystem, Ofen oder Kochplatten. Änderfalls

wird der Kompressor öfter arbeiten und zu einem

höheren Energieverbrauch führen.

Wenn der Kühlschrank in der Nähe einer Wärmequelle

auf gestellt wurde, wird empfohlen Wärmeisolation

zwischen Kühlschrank und Wärmequelle (Asbest ist

verboten) anzubringen und einen entsprechenden im

Folgenden angegebenen Abstand einzuhalten:

Kochplatten oder elektrischer Herd 3 cm

Heizung oder Ofen 30 cm

Ein anderer Kühlschrank 2 cm

Stellen Sie keine heizenden Geräte wie eine Mikrowelle

oder eine Toaster auf den Kühlschrank.

Stellen Sie sicher, dass die Luftzirkulation nicht

Schalten Sie den Kühlschrank niemals durch Ziehen am

Netzkabel aus. Umfassen Sie den Stecker im fest und

ziehen Sie ihn dann fest aus der Netzdose.3

Lassen Sie den Kühlschrank nach der Aufstellung für

mindestens 2 Stunden ruhen, bevor Sie ihn in Betrieb

nehmen, um sicherzustellen, dass die

Kühlmittelzirkulation störungsfrei abläuft.

Abhängig von der chemischen Zusammensetzung ist das

Kühlmittel entzündbar. Auslaufsicherneit des

Kühlmittelsystems ist durch Sicherheitstests bewiesen

Jegliche Eingriffe in das Kühlmittelsystem sollten von

profesionellen Fachpersonal durchgeführt werden.

In die Augen gelangtes Kühlmittel kann ernsthafte

Beschädigungen hervorrufen. In diesem Fall spülen Sie

das Auge mit kaltem laufendem Wasser aus und

konsultieren Sie umgehend einen Augenarzt.

Der Kühlschrank sollte bei angemessener

Raumtemperatur verwendet werden und auf den Klimatyp

Der Spannbereich der Raumtemperatur sollte beobachtet

werden. Schauen Sie auf die Markierungspalette Ihres

Gerätes zur Bestimmung des Klimatypes.

Klimatyp Raumtemperatur

4. Markierungspalette

Eine Markierungspalette wurde an den Seitenflächen oder

der Rückseite des Kühlschrankes angebracht, welche die

wichtigen technischen Daten angibt.

Schreiben Sie sich diese technischen Daten auf.

Schreiben Sie sich diese technischen Daten zur späteren

Bezugnahme auf, um zu verhindern, dass Sie den

Kühlschrank bewegen müssen, wenn sie diese benötigen.

Volumen (netto) Liter

Arbeitsspannung Volt ~50Hz

Maximale Input-Spannung Watt

Energieverbrauch kWH/24hr

Gefrierkapazität kg/24hr (nicht

5. Elektrischer Anschluss

Der Kühlschrank sollte ordentlich mit einem von einem

qualifizierten Fachpersonal geprüften outlet geerdet

werden. Der Kühlschrank sollte immer mit seiner eigenen

Netzdose angeschlossen werden, die eine

entsprechendes Spannungs- und Sicherungsstufe in

Übereinstimmung mit der Markierungspalette besitzt.

Im Falle einer Nichtübereinstimmung wenden Sie sich

bitte umgehend an das Service Center oder Ihren

Der Kühlschrank sollte nicht mit einem Konvertierer

angeschlossen werden (wie einer Solarzelle).

Verwenden Sie kein Verlängerungskabel.

6. Bedienungsanweisungen

a) Schalten Sie den Kühlschrank ein (oder aus),

und stellen Sie die Temperatureinstellungen den

Temperaturregler (Thermostat) ein.

y Temperaturregler (Thermostat)

y Der Temperaturregler wird benutzt, auf/ab dem

Kühlschrank zu betreiben, und wird

Temperatureneinstellungen ausgewählt.

Drehen Sie den Temperaturregler in Uhrzeigerrichtung

zum Einschalten des Kühlschrankes (drehen Sie nur zu

begrenzter Position oder Sie können den

Temperaturregler beschädigen).

Der Kompressor läuft bis die erforderliche Temperatur im

Innenraum erreicht wurde.

c). Einstellen der Temperatur

Drehen Sie den Temperaturregler gegen die

Uhrzeigerrichtung zu untersten Markierung= leichteste

(Drehen Sie den Temperaturregler gegen den

Uhrzeigersinn über höchste Markierung, und der

Kühlschrank schaltet sich ab).

Drehen Sie den Temperaturregler gegen den

Uhrzeigersinn zur höchsten Markierung = gröβte Kühlung.4

Die Temperatureinstellungen sollten mit den folgenden

Bedingungen übereinstimmen:

y Menge der gelagerten Lebensmittel;

Durch Benutzung werden Sie schnell entscheiden können,

welche die richtigen Tempratureisntellungen für Ihren

Kühlschrank sind. Die Temperatureinstellungen sind sehr

wichtig für Lebensmittellagerung. Mikroben können

Lebensmittel sehr schnell verderben, wenn nicht deren

Wachstum durch ein niedriges Temperaturumfeld

eingedämmt wird. Es wird empfohlen die Temperatur auf

5°C oder niedriger zu setzen, was effektiv den

Verderbungsprozess der Lebensmittel durch Mikroben

Drehen Sie den Temperaturregler gegen die

Uhrzeigerrichtung bis zum Anschlag.

Der Kompressor sollte jetzt anhalten.

Entnehmen Sie den Netzstecker.

7. Innenlicht (nicht anwendbar bei

Sie werden einen Lichtschalter in allen Modellen mit

Innenbeleuchtung vorfinden. Wenn der Kühlschrank

eingeschaltet wird, geht die Innenbeleuchtung an, ebenso

wenn Sie die Kühlschranktür öffnen. Die Beleuchtung

schaltet sich ab, wenn Sie die Kühlschranktür wieder

schließen. Die Beleuchtung ist mit einem Lampenschutz

versehen. Die maximale Energieleistung der Leuchte

beträgt 15 Watt, eine E14-Halterung ist eingebaut. Der

Austausch der Leuchte sollte nach den im Anhang

beigefügten Anweisungen vorgenommen werden.

8. Auswechselung der Leuchte

Schließen Sie den fusing ab.

Entfernen Sie den Lampenschutz wie in den Abbildungen

des Abschnittes 23 der letzten Seite vorgesehen.

Tauschen Sie den Lampenschutz aus.

Tauschen Sie den Lampenschutz wie in den Abbildungen

des Abschnittes 23 der letzten Seite vorgesehen aus.

Verwenden Sie niemals Leuchten mit einer höhern

Leistung als 15 Watt. Die Spannung der Leuchten muss

den Anforderungen der Markierungsplakette entsprechen.

9. Lagerung von frischen

Lebensmitteln (von oben nach

c). Lebensmittel in Flaschen oder Dosen, Gewürze;

d). Groβe Flaschen oder Dosen;

2). Kühlschrankabteil:

d). Obst, Gemüse, Salat.

10. Entnehmbares Tablett:

In einigen Modellen können Tablette und Glasflächen

entnommen werden um an die Lagerung von

Lebensmitteln mit unterschiedlicher Grosse angepasst zu

Entnehmen Sie die Lebensmittel von dem Tablett das

entnommen werden soll.

Entnehmen Sie das Tablett und setzen Sie es in eine

andere Halterung der Innenwand ein und schieben Sie es

1 Wenn Lebensmittel gelagert werden, die schnell

ihren Geschmack verlieren, müssen diese

entsprechend verpackt werden.

2 Obst, Gemüse und Salat kann unverpackt im crisper

3 Wieder verwendbare Plastikfolien, Aluminiumfolien

und Glasbehälter sind zum Verpacken von

Lebensmitteln geeignet.

4 Lassen Sie Lebensmittel niemals in Kontakt mit der

hinteren Wand kommen, da Sie festfrieren könnten.

5 Lassen Sie heiße Getränke komplett abkühlen,

bevor Sie diese in dem Kühlschrank lagern.

6 Warme Luft kann in den Kühlschrank dringen, wenn

die Tür geöffnet ist. Um Energie zu sparen, halten

Sie die Tür geschlossen.

7 Lagern Sie niemals explosive Materialien im

Kühlschrank (solche wie Druckgassprays), da diese

explodieren könnten.

8 Lagern Sie niemals edible Öl in Tür bins, da deren

Druck, die Plastikoberflächen der Türen brechen

9 Hochalkoholisierte Getränke sollten nur in

Niedrigtemperaturbereich gelagert werden, sicherer

Verschluss muss gewährleistet sein.5

11. Kühlabteil (nicht vorhanden bei

einigen Modellen, nur für

Vier-Sterne-Kennzeichnung)

Drei-Sterne- oder Vier-Sterne Gefrierer sind geeignet für

die Lagerung von durchgefrorenen Lebensmitteln (bereits

gefroren vor der Lagerung im Kühlschrank), die Lagerung

von frischen Lebensmitten für eine kurze Zeit (2-3

Wochen) durch Einfrieren, oder zur Herstellung von

Eiskrem und Wassereis.

Das Ablaufdatum der Lebensmittel muss beachtet

Das Gefrierfach kann zur Herstellung von Eiswürfeln

1 Die Temperatur im Gefrierfach kann über den

Temperaturregler angepasst werden. Für frische

Lebensmittel und Lebensmittel, die für eine lange Zeit

gelagert werden müssen, sind -18°C oder niedrigere

Temperaturen empfohlen, das Mikroben bei diesen

Temperaturen nicht überleben können. Sobald die

Temperatur höher als -10°C ist, werden die Mikroben

anfangen die Lebensmittel zu verderben, und die

Lagerzeit für Lebensmittel wird sich entscheidend

verkürzen. Wenn Sie Lebensmittel einfrieren möchten,

die bereits teilweise aufgetaut sind, kochen Sie diese

bitte, bevor Sie wieder in das Gefrierfach tun. Die hohe

Temperatur beim Kochen kann die meisten Mikroben

2 Umso höher der Temperaturregler eingestellt ist, umso

niedriger wird die Temperatur im Gefrierfach sein.

3 Normalerweise, wenn Lebensmittel nur eine kurze

Lagerungszeit benötigen, wählen Sie eine mittlere

4 Normalerweise, wenn Lebensmittel eine lange

Lagerungszeit benötigen, wählen Sie eine höhere

y Stellen Sie niemals Karbondioxid versetzte Getränke

in Flaschen oder Dosen in das Gefrierfach, da

Karbondioxid sich beim Gefriergang ausdehnt und

zur Explosionsgefahr führen kann.

y Lebensmittel in Flaschen, welches sofortige Kühlung

erfordert, darf nicht länger als eine Stunde im

Gefrierfach gelagert werden, da sonst das Risiko

besteht, dass die Flasche zerbricht.

y Eiskrem oder Wassereis sollte einige Minuten nach

Entnahme aus dem Gefrierfach aufkühlen, da sonst

Lippen und Zunge einen Kälteschock bekommen

könnten. Vermeiden Sie außerdem die Innenwände

des Gefrierfaches mit feuchten Händen zu berühren.

y In dem Gefrierfach gelagerte Lebensmittel müssen gut

y Beobachten Sie das Ablaufdatum von gefrorenen

y Nur frische Lebensmittel von hoher Qualität sind für

das Einfrieren geeignet.

y Im Gefrierfach gelagerte Lebensmittel sollten in ihrer

Groβe entsprechend angepasst werden.

y Das Gewicht einer einzelnen Packung von gefrorenen

Lebensmitteln sollte 2kg nicht überschreiten.

y Bitte verwenden Sie wieder vertwertbare Plastik- oder

Aluminiumfolie zum Verpacken der Lebensmittel, oder

packen Sie Lebensmittel in entsprechende Behälter.

y Lebensmittelverpackungen sollten nicht zuviel Luft in

Innern mit einschließen.

y Verwenden Sie bungee, Klips, Bänder oder

gefrierfestes Klebeband zum Verschließen der

y Film welding device kann zum Verschluss der

Plastikverpackungen verwendet werden.

y Platzieren Sie die breitere Seite der Verpackung nach

unten, um einen schnelleren Gefriervorgang zu

y Wischen Sie die Verpackungen trocken, bevor Sie sie

in das Gefrierfach tun, da sie sonst zusammenfrieren

y Wenn Sie Lebensmittel einfrieren möchten, die bereits

teilweise aufgetaut sind, kochen Sie diese vorher.

y Verwenden Sie keine bereits abgelaufenen

Lebensmittel, da diese Vergiftungen hervorrufen

12. Eis- und Eiskremherstellung

(nicht verfügbar in einigen

Modellen, nur für Kühlschranke

mit Vier-Sterne-Markierung)

Herstellung von Eiswürfeln:

y Fügen Sie Wasser in den Eiswürfelbehälter bis sein

Volumen zu 3/4 aufgefüllt ist und legen Sie es auf den

Boden des Gefrierfaches. Wenn die Eiswürfel fertig

sind, spülen Sie die Eiswürfel kurz mit laufendem

Wasser ab, danach können Sie die Eiswürfel leicht

Herstellung von Eiskreme:

y Entnehmen Sie die Trennwände aus dem Eisbehälter,

bitte beachten Sie umso kremiger Ihre Eiskreme sein

soll, umso länger bedarf die Zubereitung. Wenn die

Eiskreme fertig ist, spülen Sie den Eisbehälter kurz mit

laufendem Wasser, daraufhin können Sie die Eiskreme

13. Vorbereitung für einen Urlaub

Für einen langen Urlaub oder eine Abwesenheit schließen

Sie den Kühlschrank ab, wie in dem Abschnitt "Reinigung

und Wartung" beschrieben. Lassen Sie die Türen offen

stehen, um Schimmel und Gerüche zu vermeiden.

14. Reinigung und Wartung

Schalten Sie das Gerät vor der Reinigung ab und

entnehmen Sie den Netzstecker.6

Halten Sie den Außenbereich sauber. Verwenden Sie

Möbelreiniger oder Endkonditioner um den Außenbereich

regelmäβig zu reinigen (verwenden Sie diese Reiniger

nicht zur Reinigung des Innenraumes). Wischen Sie den

Türgriff mit einem leichten lauwarmen Wasser getränkten

Stoffstück ab. Keine Reinigungsmittel sind erlaubt.

Verwenden Sie niemals Öl oder Schmiere zur Reinigung

Reinigen Sie den Innenraum regelmäβig.

y Reinigen Sie das Kühlschrankabteil monatlich und

reinigen Sie das Gefrierfach nach einer Entfrostung.

y Entnehmen Sie Lebensmittel aus dem Kühlschrank

und dem Gefrierfach und halten Sie diese Lebensmittel

an einem kühlen Ort.

y Entnehmen Sie alle entnehmbaren Bestandteile.

y Innenteile Sind nicht geeignet für die Reinigung in

Spülwasser. Waschen Sie diese mit der Hand in

lauwarmen Wasser und ein wenig Spülmittel.

Verwenden Sie keinen konzentriertes Spülmittel,

abrasive agents und Chemikalien wie Säuren. Es wird

ein mildes Reinigungsmittel empfohlen.

Dampfreiniger sind gefährlich und strengstens untersagt.

y Reinigen Sie das Innenabteil mit lauwarmen, sauberen

Wasser und wischen Sie es trocken mit einem weichen

Stück Stoff. Warten Sie 3 bis 4 Minuten, bevor Sie den

Kühlschrank wieder auffüllen.

y Zerstören oder entnehmen Sie nicht die

Markierungsplakette des Kühlschrankes. Diese wird

möglicherweise beim Weiterverkauf oder

entsprechenden Maßnahmen benötigt.

y Versichern Sie sich, dass Wasser nicht in elektrische

Bestandteile des Kühlschrankes gerät.

y Wenn ein Hitzeaustauscher auf die Rückseite

Kühlschrank montiert wurde, sollte Staub und Dreck

regelmäβig entfernt werden, um so die effektive

Hitzeentweichung zu gewährleisten und übermäβigen

Energieverbrauch zu vermeiden. Verwenden Sie eine

weiche Bürste oder einen Staubwedel um die

y Das Entfrostungswasser läuft ab durch den gutter. Das

Ablaufloch sollte regelmäβig unter Verwendung eines

swab oder eines ähnlichen Gegenstandes gereinigt

y Vergewissern Sie sich, dass kein Wasser durch das

Ablaufloch austritt, während Sie reinigen. Andernfalls

könnte Wasser spill or splash auf dem Boden aufgrund

a) Kühlschrankabteil

Die Hinterwand des Kühlschrankes kann gefrieren wenn

der Kompressor arbeitet (Gefriereinheit). Der Kühlschrank

besitzt eine automatische Entfrostungsfunktion, und das

Wasser läuft hinab in das Auffangbecken und durch ein

Ablaufloch in ein Tablett, wo es verdampft.

b) Gefrierfach (wo anwendbar)

Das Gefrierfach ist zur Lagerung von gefrorenen

Lebensmitten vorgesehen und hat keine automatische

Entfrostungsfunktion.

Das Gefrierfach sollte regelmäßig entfrostet werden.

Entfrosten Sie das Gefrierfach immer, wenn die Dicke der

Eisschicht 5cm erreicht.

Schließen Sie den Kühlschrank vor der Entfrostung ab.

Entnehmen Sie Lebensmittel aus dem Gefrierfach und

halten Sie diese Lebensmittel an einem kühlen Ort.

Benutzen Sie einen Eiskratzer zum Entfernen des Eises.

Um den Prozess zu beschleunigen stellen Sie eine

Schüssel mit heißem Wasser in das Gefrierfach. Reinigen

Sie das Gefrierfach und legen Sie die Lebensmittel wieder

Mögliche Sicherheitsgefahr!

Verwenden Sie keine elektronischen Geräte wie Fön,

elektrischer Ventilator, Dampfreiniger,

Entfrostungsspray oder offenes Feuer (wie eine

Kerze) zum Entfrosten des Gefrierfaches.

Die Plastikbestandteile des Abteils könnten

schmelzen und jede Flamme oder offenes Feuer kann

einen Brand unter Anwesenheit von explosiven

Verwenden Sie niemals einen Dampfreiniger zum

Entfrosten des Gefrierfaches- Gefahr eines

elektrischen Schlages!

Wickeln Sie die gefrorenen Lebensmittel in

Zeitungspapier oder in ein Tuch.

y Halten Sie diese Lebensmittel an einem kühlen Ort,

bevor der Entfrostungsprozess beendet ist.

y Lassen Sie die Tür des Gefrierfaches offen.

y Eis und Frost bildet sich auf der Oberfläche des

Verdampfers während dieses Vorganges. Eine dicke

Schicht auf Eis oder Frost reagiert als Wärmeisolation

und verhindert thermische Konduktion.

y Entfrosten Sie das Gefrierfach schnellstmöglich, um

ein Auftauen der gefrorenen Lebensmittel zu

y Wischen Sie Entfrostungswasser von Zeit zu Zeit mit

y Stellen Sie einen Behälter mit heißen Wasser

(verwenden Sie kein kochendes Wasser) in die Nähe

des Gefrierfaches, um den Entfrostungsvorgang zu

y Wischen Sie das Gefrierfach trocken und legen Sie die

Lebensmittel zurück.

y Schließen Sie den Kühlschrank nach der Entfrostung

y Schalten Sie den Kühlschrank durch Betätigung des

Temperaturreglers ein.

y Schließen Sie die Tür des Gefrierfaches.

Die neuesten Herstellungstechniken und

Kühlschrankdesign sowie Frosttechnologie wurden be

idem Bau dieses Gerätes angewendet, um

sicherzustellen, dass er sicher und zuverlässig in Betrieb

geht. Vergewissern Sie sich, dass Sie zuerst die unten

beschriebenen Punkte überprüft haben, bevor Sie sich an

den Kundendienst wenden:7

Dinge, die beachtet werden sollten:

Der Kompressor (auch bekannt als Gefriereinheit) arbeitet

nicht die ganze Zeit durch ohne Unterbrechung.

Der Kompressor wird über den durch die Temperaturuhr

kontrollierten automatischen Temperaturregler gesteuert.

Wenn die innere Temperatur die gesetzte Temperatur

überschreitet, beginnt der Kompressor automatisch

seinen Kühlvorgang, und der Kompressor beendet sich

Es ist normal, dass der Kompressor Lärm verursacht,

während er in Betrieb ist. Der Lärm entsteht aus dem

betrieb des Motors. Der lauf des Kühlmittels durch das

Rohrsystem macht ein gurgelndes Geräusch. Diese

Geräusche bedeuten keinen Fehler im System des

Die Außenfläche des Kühlschrankes kann feucht werden,

wenn es kalt ist und die Außentemperatur sehr niedrig ist.

Die Auβenfläche wird wieder trocknen, wenn die

Temperaturen ansteigen.

Wenn andere als die oben erwähnten Situationen

auftreten, kontaktieren Sie bitte den Kundendienst.

a) Problem: Der Kühlschrank arbeitet nicht

Bitte überprüfen Sie:

y Ist das Netzkabel in guten Zustand und der

Kühlschrank ordnungsgemäβ angeschlossen und der

Stecker in der Dose?

y Liegt ein Stromausfall vor? Benutzen Sie zur

Überprüfung ein kleines Gerät wie einen agitator oder

y Ist der Kühlschrank eingeschaltet? Die Temperatur

sollte nicht auf “0” eingestellt sein.

y Ist der fuse gebrochen oder in schlechtem Kontakt?

b) Problem: Das Innenabteil ist nicht kalt genug; der

Kompressor oft an und aus.

Bitte überprüfen Sie:

y Der Kühlschrank/Gefrierfach sollten mindestens 2

Stunden stillstehen, bevor Sie nach dem Aufbau

verwendet werden, um die Kühlmittelzirkulation zu

stabilisieren. Sehen Sie in dem Abschnitt “Einschalten”

nach. Falls es weiterhin nicht funktioniert stellen Sie

den Kühlschrank für einen Moment in die Schräge und

dann auf seine ursprüngliche Position zurück.

Schließen Sie den Kühlschrank nach zwei Stunden

wieder an. Halten Sie die Tür geschlossen für 12

y Ist die Tür ordentlich geschlossen? Wenn ja, die

Türdichtung sollte fest und eben auf dem äuβerem

Gehäuse abschließen.

Test: Es sollte schwierig sein, ein sich zwischen dem

Verschluss und dem Gehäuse befindendes Stück

herausziehen zu können.

Sollte dies einfach gelingen, kontaktieren Sie Ihren

y Es befindet sich eine dicke Eisschicht in dem

Gefrierfach (Sehen Sie in dem Abschnitt “Reinigung

y Ist der Kühlschrank direktem Sonnenstrahlen

ausgesetzt, oder befindet er sich neben einer

Wärmequelle (Ofen, Heizung, usw.)

y Was zu unternehmen ist: Setzten Sie den Kühlschrank

keiner direkten Sonnenstrahlung aus; halten Sie den

Kühlschrank von einer Wärmequelle entfernt;

installieren Sie einen thermischen Schutz zwischen

dem Kühlschrank und der Wärmequelle (siehe „Ort“)

y Ist das Innenabteil überladen?

y Ist der Raum gut durchlüftet? Ist der Luftablass

versperrt? Ist der Hitzeaustauscher (Kondensierer) auf

der Rückseite mit Staub bedeckt?

c) Die Temperatur des Kühlschrankabteils ist zu

Bitte überprüfen Sie:

y Wurde die Temperatur richtig eingestellt?

y Ist die Tür des Gefrierfaches fest verschlossen?

y Ist einen große meng an frischen Lebensmitteln (mehr

als 1kg) im Gefrierfach gelagert (Wenn das Gefrierfach

für lange Zeiten in Betrieb ist, fällt die Temperatur des

Kühlschrankabteils entsprechend).

d) Das Gefrierfach ist zu warm, und gefrorene

Lebensmittel sind aufgetaut.

y Ist die Raumtemperatur zu niedrig? (In diesem Fall

wird die Kühlschrankeinheit falsch arbeiten, was zu

höheren Temperaturen in dem Gefrierfach führt.)

Was zu unternehmen ist: Erhöhen Sie die

e) Es hat sich eine dicke Eisschicht im Gefrierfach

Bitte überprüfen Sie:

y Wurde die Tür des Gefrierfaches ordnungsgemäβ

y Wenn einige Lebensmittel an den Wänden des

Gefrierfaches festgefroren sind, entfernen Sie diese mit

einem stumpfen Gegenstand.

y Entfrosten und reinigen Sie das Gefrierfach (siehe

y Eine dicke Eisschicht will die Kühlleistung

beeinträchtigen und den Energieverbrauch erhöhen.

f) Die Innenbeleuchtung ist aus.

Bitte überprüfen Sie:

y Funktioniert der Leuchtenschalter ordnungsgemäßβ?

y Wenn der Schalter in gutem Zustand ist, sollte die

Lichtleuchte ausgetauscht werden (siehe „Austausch

g) Ungewöhnliche Geräuschentwicklung

Bitte überprüfen Sie:

y Ist der Kühlschrank solide aufgestellt? Reibt sich der

Kühlschrank an anderen Möbelstücken? Befindet sich

irgendetwas zwischen der Hinterwand des

Kühlschrankes und der Wand.

y Entnehmen Sie die Gegenstände in Kontakt mit dem

Kühlschrank aus der Reicheweite desselben und

halten Sie einen angebrachten Abstand ein.

y Sie die beweglichen Teile alle fest angebracht?

y Reiben sich Flaschen oder Behälter aneinander?

Es ist normal, dass ein Geräusch des durch das

Kühlsystem fließenden Kühlwassers zu hören.

Es normal, dass sich eine Beschlag an dem Türgriff

des Kühlschrankes im Sommer bildet. Wischen Sie

diesen mit einem weichen Stück Stoff ab.

Es sollte unter keinen Umständen versucht werden, den

Kühlschrank eigenhändig zu reparieren.8

18. Während eines Stromausfalles

Es besteht keine Notwendigkeit, die gefrorenen

Lebensmittel aus dem Gefrierfach zu entnehmen, wenn

der Stromausfall nicht länger als 2 Stunden dauert.

Andernfalls entnehmen Sie die Lebensmittel nach zwei

19.Den Kundendienst rufen

Wartung und Reparaturen sollten von fachkundigem

Personal durchgeführt werden. Der Hersteller übernimmt

keine Haftung für Schäden oder Verletzungen die aus

nicht Einhaltung der Bedienungsanleitung und der

Garantie resultieren.

Die Garantie und die Liste der Kundendienste enthalten

die autorisierten Kundendienste für Ihr Gerät.

Bitte wenden Sie sich an Ihren Händler, wenn kein

Kundendienst in Ihrer Nähe vorhanden ist.

Für Schäden und Probleme, die auf die unsachgemäβe

Handhabung oder die Missachtung der

Bedienungsanleitung zurückgehen, müssen alle Kosten

für die Reparatur vom Nutzer selbst übernommen werden,

und der Händler kann in diesem Falle nicht haftbar

Um umgehende Unterstützung zu erhalten, sind die

folgenden Informationen notwendig:

y Typ und Modell des Kühlschrankes (siehe

y Name und Adresse des Händlers

y Beschreibung des Fehlers/Problems

20. Aufbau in der Küche

Wenn Sie den Kühlschrank in der Küche aufstellen wollen,

sollten Sie die entsprechenden Anweisungen der

Bedienungsanleitung berücksichtigen.

Die Bestimmungen und Bedingungen sowie die Gültigkeit

der Garantie sind in dem Garantieschein angegeben. Der

Händler wird Sie bei Kauf über diese in Kenntnis setzen.

Der Hersteller behält sich das Recht vor, das Design, die

Konstruktion und die Technologie von Zeit zu Zeit ohne

vorherige Mitteilungen zu verändern.

1 Tablette (Glasflächen) 7 Kondensierer

2 Innenbeleuchtung und

3 Crisper 9 Leuchtenschutz

4 Gefrierfach 10 Lichtleuchte

5 Gestell 11 Schalter

6 Standbeines und Scharnier

23. Innenbeleuchtung – Austausch

Austausch der Lichtleuchte (Abbildungen D, Abschnittes

Schließen Sie den Kühlschrank ab.

a. Drücken Sie den Leuchtenschutz abwärts wie

b. Entnehmen Sie den Leuchtenschutz

c. Tauschen Sie die Lichtleuchte aus (230V, 15W)

d. Setzen Sie den Lampenschutz wieder ein.

Die Richtung der Türöffnung kann mit dem Kühlschrank

geändert werden. Unternehmen Sie die folgenden

Schritte zum Umkehren der Richtung der Türöffnung:

a. Kippen Sie den Kühlschrank ein wenig und entfernen

Sie die Schrauben des leveling leg auf der bottom

hinge. Entnehmen Sie die Kühlschranktür.

Hinweis: Um Schaden von Ihrem Kühlschrank

abzuwenden wenden Sie keine Gewalt auf die

b. Entnehmen Sie die obere hinge and legen Sie sie in

das Loch der top hinge shaft auf der anderen Seite

des Abteils. Ziehen Sie den hinge fest.

c. Setzen Sie die Tür.

d. Kippen Sie den Kühlschrank erneut und ziehen Sie

den bottom hinge fest, und schrauben Sie das

22. Illustration des pièces
