PV1530 - Geschirrspüler PROGRESS - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Marke	Progress
Modell	PV1530
Abmessungen (B x H x T)	59,6 x 81,8-87,8 x 55,5 cm
Kapazität	12 Maßgedecke
Wasserdruck	0,5 - 8 bar (0,05 - 0,8 MPa)
Stromversorgung	Siehe Typenschild (typisch 220-240 V, 50 Hz)
Gesamtleistung	Siehe Typenschild (typisch 2200 W)
Spülprogramme	70° (stark verschmutzt), 65° (normal verschmutzt), 30' (schnell), 50° (Test), 1/2 Beladung
Wasserverbrauch (Programm 70°)	22-25 L
Energieverbrauch (Programm 70°)	1,8-2,0 kWh
Programmdauer (70°)	85-95 Min.
Wasserenthärter	Ja, manuell und elektronisch einstellbar
Salzbehälter	Ja, mit Füllstandsanzeige
Klarspülmittel-Dosierer	Ja, einstellbar von 1 bis 6
Sprüharme	Oberer und unterer
Filtersystem	3 Filter (Grob, Mikro, Flach)
Kindersicherung	Ja (Türverriegelung)
Tonsignal	Ja, aktivierbar/deaktivierbar
Gewicht (geschätzt)	Ca. 45 kg

Häufig gestellte Fragen - PV1530 PROGRESS

Wie stelle ich die Wasserenthärterstufe am Progress PV1530 ein?

Zum Einstellen des Enthärters sind zwei Einstellungen erforderlich: manuell (Wahlschalter unter dem unteren Korb, Stellung 1 oder 2) und elektronisch (über das Bedienfeld im Programmiermodus). Beachten Sie die Wassertabelle in der Anleitung.

Was tun, wenn die Salzanzeige nach dem Befüllen des Behälters leuchtet bleibt?

Die Anzeige kann 2 bis 6 Stunden nach dem Befüllen leuchten bleiben, wenn das Gerät eingeschaltet bleibt. Diese Verzögerung kann bei schwerlöslichem Salz länger sein. Der Betrieb wird nicht beeinträchtigt.

Wie verwende ich Multifunktionstabs (3-in-1 usw.)?

Legen Sie die Tablette in das Hauptfach. Sie können den Salzbehälter und den Klarspülmittel-Dosierer leer lassen, aber stellen Sie den Enthärter auf die niedrigste Stufe ein. Wenn die Trocknung unzureichend ist, füllen Sie Klarspüler ein.

Welches Programm wird für den täglichen Gebrauch empfohlen?

Das 30'-Programm ist ideal für eine Teilbeladung (Geschirr von Abendessen und Frühstück). Für eine normale Beladung verwenden Sie je nach Verschmutzungsgrad das 50°- oder 65°-Programm.

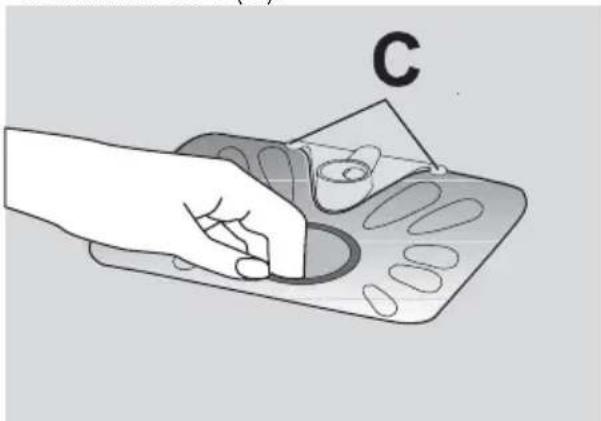

Wie reinige ich die Filter der Geschirrspülmaschine?

Schalten Sie das Gerät aus, öffnen Sie die Tür, entfernen Sie den unteren Korb. Lösen Sie das Filtersystem (1/4 Umdrehung), nehmen Sie den Grobfilter vom Mikrofilter ab. Reinigen Sie alle Filter unter fließendem Wasser, setzen Sie sie wieder ein und verriegeln Sie sie.

Die Geschirrspülmaschine startet nicht, was soll ich prüfen?

Überprüfen Sie, ob die Tür richtig geschlossen ist, der Stecker eingesteckt ist und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass der Wasserhahn geöffnet ist und der Programmiermodus aktiv ist (Anzeigen aus, außer Ende blinkt).

Wie schalte ich die Tonsignale aus?

Schalten Sie das Gerät in den Programmiermodus, halten Sie die Auswahl-/Abbruchtaste gedrückt, bis die Anzeige A blinkt (B leuchtet). Drücken Sie erneut, um B blinken zu lassen. Warten Sie, bis A erlischt, dann drücken Sie, bis Ende erlischt (Ton aus). Speichern Sie durch Ausschalten.

Was tun, wenn beim Öffnen der Tür während des Zyklus Dampf austritt?

Das ist normal, heiße Dampf entweicht. Seien Sie vorsichtig, um Verbrennungen zu vermeiden. Zum Unterbrechen öffnen Sie die Tür; das Programm stoppt. Schließen Sie sie wieder, um fortzufahren.

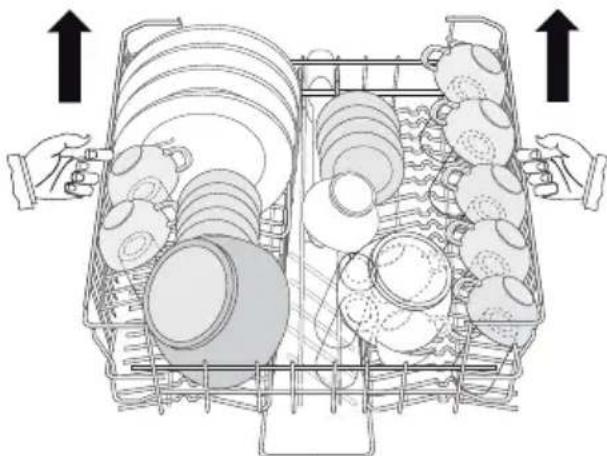

Wie stelle ich die Höhe des oberen Korbes ein?

Ziehen Sie den Korb ganz heraus, heben Sie beide Seiten vorsichtig an, um die obere Position zu erreichen. Zum Absenken anheben und dann nach hinten schieben. Heben Sie niemals nur eine Seite an.

Was tun, wenn die Fehleranzeige Ende 3-mal blinkt?

Dies zeigt eine Auslösung des Überlaufschutzsystems an. Schließen Sie den Wasserzulaufhahn und kontaktieren Sie den Kundendienst. Bei den Codes 1 oder 2 überprüfen Sie den Wasserzulauf (Filter, Hahn) oder den Ablauf (Knick im Schlauch, verstopftes Spülbecken).

BEDIENUNGSANLEITUNG PV1530 PROGRESS

Geschirrspüler
Afwasmachine
Lave-vaisselle
Dishwasher

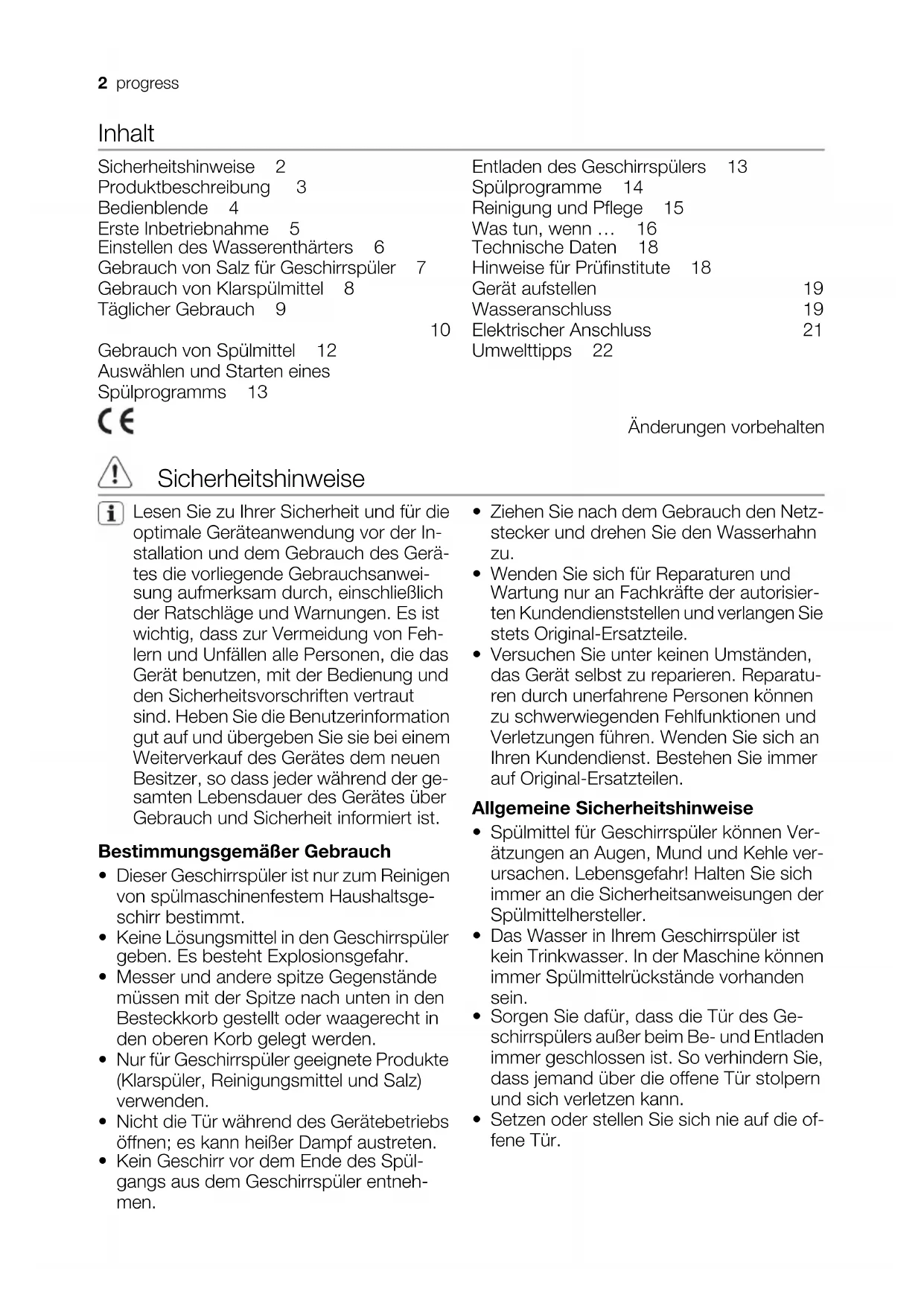

Inhalt

Sicherheitshinweise 2

Produktbeschreibung 3

Bedienblende 4

Erste Inbetriebnahme 5

Einstellen des Wasserenthärters 6

Gebrauch von Salz für Geschirrspüler 7

Gebrauch von Klarspulmittel 8

Täglicher Gebrauch 9

10

Gebrauch von Spülmittel 12

Auswahlen und Starten eines

Spulprogramms 13

Entladen des Geschirrspulers 13

Spulprogramme 14

Reinigung und Pflege 15

Was tun, wenn ... 16

Technische Daten 18

Hinweise für Prüfinstitute 18

Gerät aufstellen 19

Wasseranschluss 19

Elektrischer Anschluss 21

Umwelttipps 22

Änderungen vorbehalten

Sicherheitshinweise

i Lesen Sie zu Ihrer Sicherheit und fur die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchsanaweisung aufmerksam durch, einschließlich der Ratschlage und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfallen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamtten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspulergeben. Es besteht Explosionsgefahr.
• Messer und andere spurze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte (Klarsprüler, Reinigungsmittel und Salz) verwenden.
• Nicht die Tür während des Gerätebetriebs öffnen; es kann heiBer Dampf austreten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüller enthalten.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrenne Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitschinweise

• Spülmittel für Geschirrspüler konnen Verzüttungen an Augen, Mund und Kehle verursachen. Lebensgefahr! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.
• Das Wasser in Ihr Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.
• Sorgen Sie damit, dass die Tur des Geschirrspuliers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jeder über die offene Tur stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tur.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrrspülerarf nicht unbeaufsichtigt von Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspulern fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie ihren Handler, wenn Ihr Geschirrspüler beschädigt ist.
• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeitenden dürfen nur von qualifizierten Fachkräften ausgeführht werden.

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.

• Benutzen Sie den Geschirrspüller nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfallen an den lokalen Kundendienst.
  Die Seiten des Geschirrspulers dürfen auf keine Fall angebohr werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

Warning! Halten Sie sich für den elektrischen Anschluss und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnittte.

Produktbeschreibung

1 Oberkorb
2 Einstellung der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspulmittel
6 Typenschild
7 Filter
8 Unterer Spruham
9 Oberer Sprüharm

Bedienblende

1 Ein-/Aus-Taste
2 Programmauswahl/-abbruch-Taste (Reset)
3 Kontrollampen
4 Programmanzeige

Programmkontrollampen A und B

Neben der Spülprogrammauswahl führendiese Kontrollampen Sie auch durch folgenden Vorgänge:

• durch die Einstellung des Wasserenthärters und
• durch das Ein-/Abschalten der Töne.

Kontrollampen
Programmende→i	Leuchtet nach dem Ende eines Spülprogramms auf. Zusätzlich hat sie folgende An-zeigefunktionen: – die Einstellung des Wasserhärtegrads, – das Ein-/Ausschalten der Tõne, – und die Alarmauslösing bei einer Gerätestörung.
Salz	Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.

Einstellmodus

Drücken Sie die Ein-/Aus-Taste; wenn ALLE Kontrollampen der Programmwahltasten

aus sind und die Kontrollampe Programmende blinkt, dann befindet sich das Gerät im Einstellmodus.

Denken Sie davon, dass sich der Geschirrspüler:

• beim Auswahlen eines Spulprogramms,
• bei der Einstellung des Wasserenthärters und
• beim Ein-/Abschalten der Töne im Einstellmodus befinden MUSS.

Drücken Sie die Ein-/Aus-Taste; Leuchtet eine Programmkontrollampe permanent auf, dann ist das zuletzt durchgeführte oder ausgewählte Programm noch immer eingestellt. In diesen Fall muss das Programm gelöscht werden, um zum Einstellmodus zurückzukehren.

Löschen eines eingestellten oder laufenden Programms

Drücken und halten Sie etwa 3 Sekunden lang die Programmauswahl/-abbruch-Taste, bis die Kontrollampe Programmende blinkt. Das Programm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.

Tone

Damit better erkennbar ist, welche Operationen der Geschirrspüler ausfuhrt, wurden TONE eingeführt:

• für das Ende des Spülprogramms,
• und für die Alarmauslösung bei einer Gerätestörung.

i Werkseitige Einstellung: Tone eingeschaltet Es ist möglich, die Tone auszuschalten.

Ein-/Ausschalten der Töne

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

Erste Inbetriebnahme

Vor der ersten Benutzung Ihres Geschirrspuliers:

• Vergewissem Sie sich, dass der elektrische Anschluss und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
• Stellen Sie die Wasserenthärterstufe ein

• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sieihn dann mit Salz für Geschirrspüler

• Drücken Sie die Programmauswahl/-abbruch-Taste und halten Sie diese so langegedrückt, bis Programmkontrolllampe A blinkt und Programmkontrolllampe B kontinuierlich leuchtet.

• Drücken Sie die Programmauswahl/-abbruch-Taste erneut. Die Programmkontrollampe A leuchtet jetzt kontinuierlich, und Programmkontrollampe B beginnt zu blinken. Warten Sie, bis Programmkontrollampe A erlischt, die Programmkontrollampe B weiter blinkt und die Kontrollampe Programmende kontinuierlich leuchtet. Dadurch wird angezeigt, dass die Funktion zum Ab-/Einschalten der Signtolne aktiviert wurde. Das kontinuierliche Leuchten der Kontrollampe Programmende bedeutet, dass die Signtolne aktiviert sind.
• Drücken Sie zum Abschalten der Signat- 洞 erneut die Programmauswahl/-abbruch-Taste. Die Kontrollampe Pro-grammende erlischt und zeigt damit an, dass die Signat- 洞 abgeschaltet worden.
• Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

• Zum erneuten Einsatzen der Signtöne wiederholen Sie die o. a. Schritte so lange, bis die Kontrollampe Programmende leuchtet.

• Füllen Sie das Klarspūldosiergerät mit Klarspüler
  i Bei Verwendung von Kombi-Reinigertabs wie: "3 in 1", "4 in 1", "5 in 1" etc. halten Sie sichitte an die im Abschnitt "Gebrauch von Spulmitteln" angegebenen Empfehlungen.

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zürückhalt, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen konnen.

Je hohen der Mineral- und Salzgehalt ist, um so harter ist Ihr Wasser. Die Wasserhärte wird in gleichwertigen Einheiten gemessen, Deutsche Wasserhärtegrade (^) , Französische Grade (^) und mmol/l (Millimol pro

Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als auch elektronisch eingestellt werden.

Wasserhärte			Einstellung der Wasserhärtestufe		Zusatz von Salz
°dH	°TH	mmol/l	Manuell	Elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	Stufe 10	Ja
43 - 50	76 - 90	7,6 - 9,0	2	Stufe 9	Ja
37 - 42	65 - 75	6,5 - 7,5	2	Stufe 8	Ja
29 - 36	51 - 64	5,1 - 6,4	2	Stufe 7	Ja
23 - 28	40 - 50	4,0 - 5,0	2	Stufe 6	Ja
19 - 22	33 - 39	3,3 - 3,9	2	Stufe 5	Ja
15 - 18	26 - 32	2,6 - 3,2	1	Stufe 4	Ja
11 - 14	19 - 25	1,9 - 2,5	1	Stufe 3	Ja
4 - 10	7 - 18	0,7 - 1,8	1	Stufe 2	Ja
< 4	< 7	< 0,7	1	Stufe 1	Nein

Manuelle Einstellung

i Der Wasserenthärter ist werkseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tur des Geschirrspulers.
2. Entfernen Sie den Unterkorb aus dem Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter auf Härtestufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den Unterkorb wieder ein.

Elektronische Einstellung

i Der Wasserenthärter ist workseitig auf Härtestufe 5 eingestellt.

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Betätigen Sie die Programmwahl-/Cancel-Taste und halten Sie diese so lange gedrückt, bis Programmkontrollampe A blinkt und Programmkontrollampe B kontinuierlich leuchtet. Warten Sie, bis die Programmkontrollampe B erlischt, die Programmkontrollampe A weiter blinkt und die Kontrollampe Programmende gleichzeitig zu blinken beginnnt. Warten Sie, bis die Programmkontrollampe B erlischt, die Programmkontrollampe A weiter blinkt und die Kontrollampe Pro-grammende gleichzeitig zu blinken beginnnt. Dadurch wird angezeigt, dass der Wasserenthärter elektronisch eingestellt wurde. Der aktuelle Härtegrad ist darüber ersichtlich, wie oft die Kontrollampe Programmende blinkt. Eine Pause von einigen Sekunden trennt die Blinkzeichen.

Beispiele:

5 Blinksignale, Pause, 5 Blinksignale, Pause usw... = Stufe 5

6 Blitze, Pause, 6 Blitze, Pause usw... = Stufe 6

1. Drucken Sie die Programmwahl-/Cancel-Taste, um die Härtestufe zuändern. Bei jeder Tastendruck ändert sich die Stufe. (Bitte halten Sie sich für die Auswahl der neuen Härtestufe an die Tabelle). Beispiele: Ist die aktuelle Härtestufe 5, wird durch einmaliges Drucken der Programmwahl-/Cancel-Taste Stufe 6 angewählt,

Ist die aktuelle Härtestufe 10, wird durch einmaliges Drucken der Programmwahl-/ Cancel-Taste Stufe 1 ausgewählt.

1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

Gebrauch von Salz für Geschirrspüler

Warning!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spulprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längerere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1. Offnen Sie die Tur, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehalters nach links ab.
2. Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor der ersten Benutzung erforderlich).
3. Fullen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

1. Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.
2. Schrauben Sie die Verschlusskappenach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe festverschlossen ist.

Seien Sie unbesorgt, wenn beim Einfu-len Wasser aus dem Salzbehalter ausflieBt; das ist ganz normal.
Die Salzkontrollampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflõst, kann dieser Vorgang länger dauern. Der Betrieb des Geräts wird dadurch nicht beeinträchtigt.

Gebrauch von Klarspulmittel

! Warning! Nur Markenklarspulmittel für Geschirrspulmaschinen verwenden. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Das Gerät kann dadurch beschädigt werden.

Klarspulmittel sind eine Garantie für ein perfektes Spülergebnis und flecken-und streifenfreies Trocknen. Das Klarspulmittel wird automatisch beim letzten Spülgang zugesetzt.

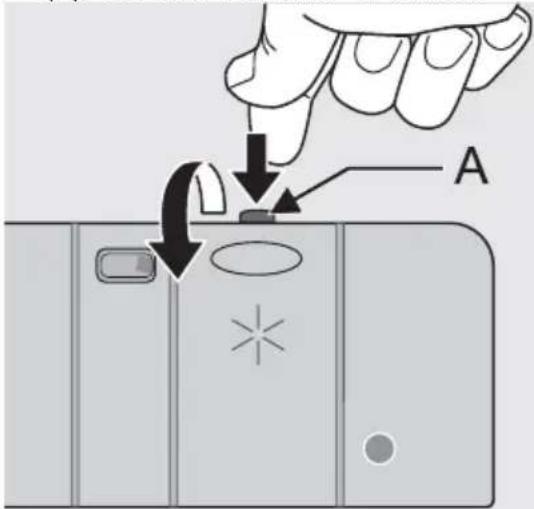

1. Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

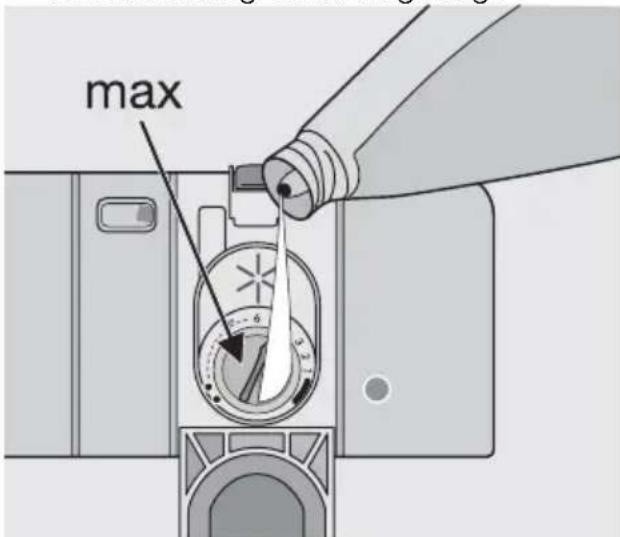

1. Füllen Sie das Klarspulmittel in den Behälter. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

Das Dosiergerät fasst ca. 110 ml Klarspulmittel; die Menge reicht je nach der

Dosiereinstellung für 16 bis 40 Spülzyklen.

1. Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspulmitel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spulzyklus zu vermeiden.

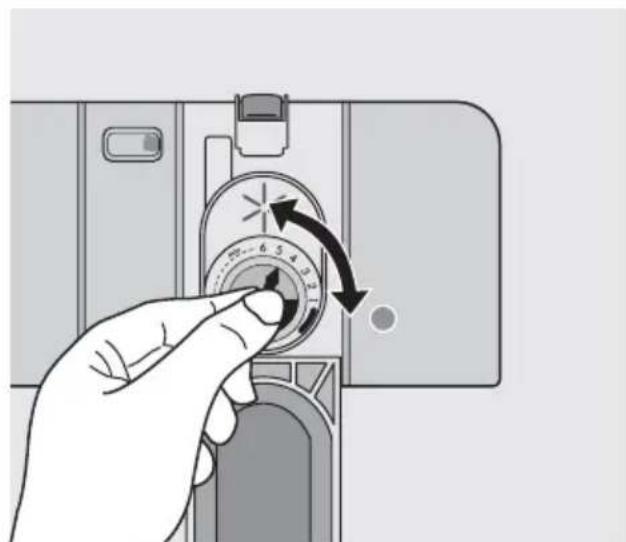

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspulmitteldosierung mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Glasern und Messerklingen zu setzen sind.

Füllen Sie Klarspüler nach, sobald die Anzeige (B) durchsichtig wird.

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspuler mit Salz oder Klarspulmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

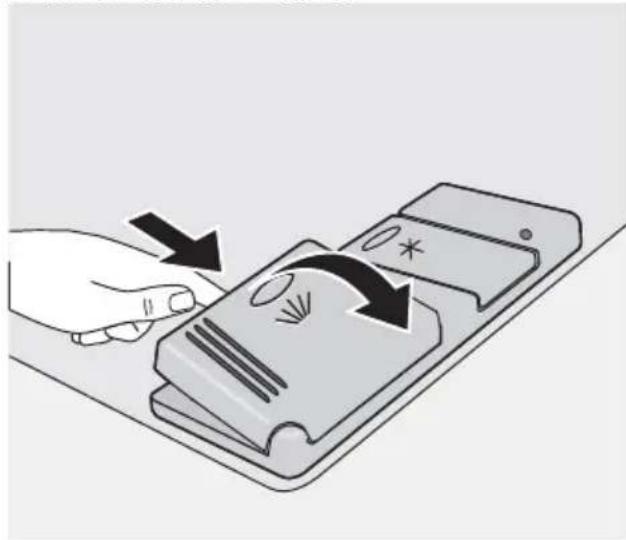

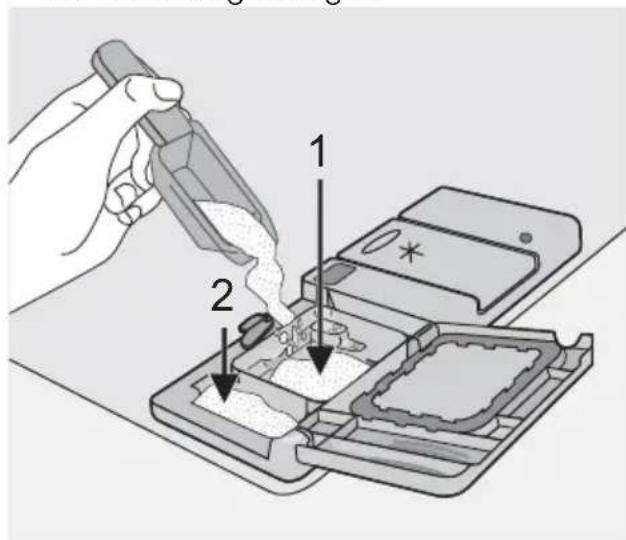

• Füllen Sie Reinigungsmittel ein.
• Wahlen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.
• Starten Sie das Spülprogramm.

Hilfreiche Hinweise und Tipps

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, *{dürfen nicht im Geschirrspüller gereinigt werden.

Vor dem Laden des Geschirrs: Speisereste und Abfall entfern.
- Töppe mit angebrannten Speiseresten einweichen

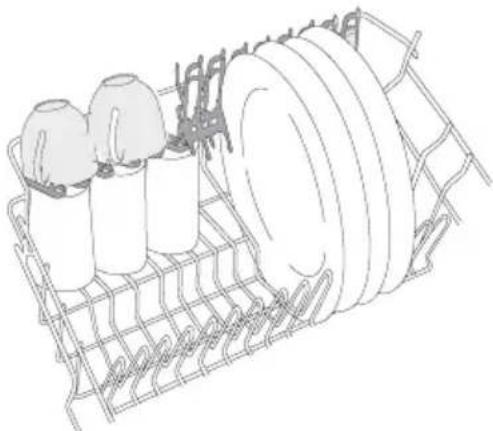

• Beachten Sie beim Laden des Geschirrs und Bestecks folgenden:

Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.
- HohlgefäBe mit der Öffnung nach unten einlagen, so dass sich in den Behältern kein Wasser ansmeln kann.
- Geschirr und Besteckteile)durfen nicht ineinander liegen oder sich gegenseitig abdecken.
- Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

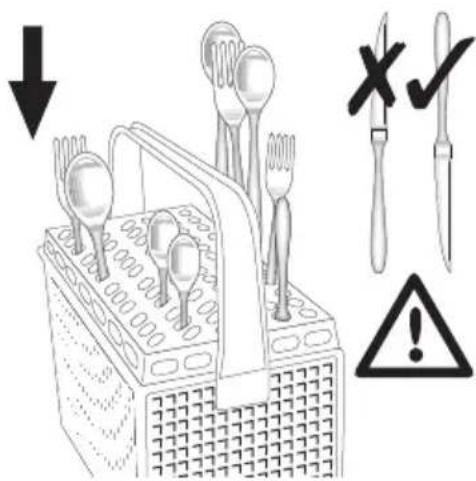

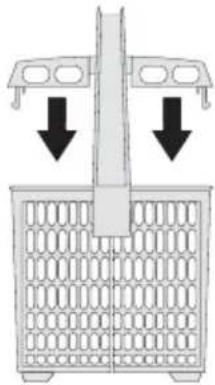

- Kleine Gegenstände in den Besteck-korb legen.

• Kunststoffgeschirr und Töppe mit Antihaft-beschichtung neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.

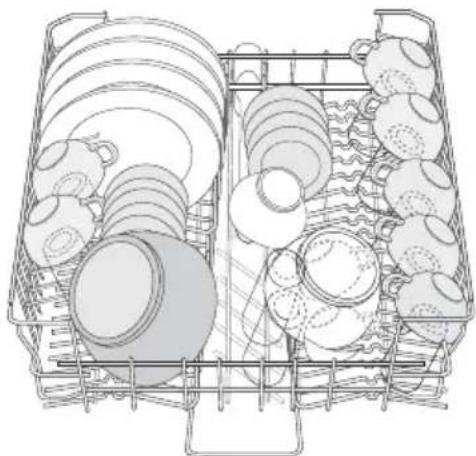

• Leichte Gegenstände (Kunststoffschüssein usw.) so im Oberkorb anordnen, dass sie nicht verrutschen können.

Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspulier ungeeignet: beschrankt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen.
• Nicht hitzebestandige Kunststoffeile.
• Alteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.
  Gekleble Geschirr- oder Besteckteile.
  Zinn-bzw.Kupfergegenstände.
• Bleikristallglas.
• Rostempfindliche Stahlteile.
• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

• Reinigen Sie Steingut nur dann im Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.

• Glasierte Muster können bei früigem Spulen ihren Glanz verlieren.
• Silber- und Aluminiumteile neigen zu Verfarbungen: Speisereste wie Eiweiß, Eigelb und Senf verfürben Silber und hinterlassen darauf oft Flecken. Entfernen Sie dazu noch Speisereste von Silberbesteck, wenn es nicht那么简单 nach dem Gebrauch gesetzt wird.

Unterkorb

Der Unterkorb ist zur Aufnahme von Kochtopfen, Deckeln, Tellern, Salatschusseln, Besteck usw. bestimmt.

Ordnen Sie Servierplatten und große Deckel um den Korbrand an; achten Sie darauf, dass die Sprüharme nicht behindiert werden.

Besteckkorb

Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr

dar. Langes und/oder scharfes Besteck wie Tranchiermesser,müssen waagerecht in den Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnahmen von scharfen Gegenständen wie Messern.

Gabeln und Löffel in den Herausnehmbaren Besteckkorb stellen; darauf sollen den Griffe der Gabeln nach unter und die Griffe der Messer nach oben gerichtet sein.

Falls die Griffe auf der Unterseite aus dem Korb ragen und den unteren Spruhrarm behindern, das Besteck mit nach oben gerichtetem Griff laden.

Mischen Sie Löffel mit anderen Besteck, so können sie nicht zusammenleben.

Benutzen Sieitte fur optimale Ergebnisse das mitgelieferte Besteckgitter (wenn dies die GroBe und Abmessungen des Bestecks erlauben).

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (Dessertellern, Untertassen, Esstellern bis zu 24 cm Durchmesser), Salatschüsseln, Tassen und Glasern bestimmt.

Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Langstielige Glaser können umgedreht in die Tassenablagen gestellt werden.
Für größere Gegenstände können die Tassenablagen umgeklappt werden.

i Vergewissern Sie sich vor dem Schlieben der Tur, dass die Spruharme beim Drehen nicht durch Geschirr befindert werden.

Hohenverstellung des Oberkorbs

Sehr große Platten können zum Spulen in den Unterkorb geladen werden, nachdem der Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im Unterkorb
Bei angehobenem Oberkorb	33 cm
Bei abgesenktem Oberkorb	29 cm

So bringen Sie den Korb in die obere Position:

1. Den Korb bis zum Anschlag Herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und die Lage des Korbs stabil ist.

Gehen Sie wie folgt vor, um den Korb wieder in die ursprüngliche Position zubringen:

1. Den Korb bis zum Anschlag Herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.

i Verstellen Sie die Korbhöhe nie nur auf einer Seite Die Tassenauflagen konnen beim Korb in der oberen Position nicht benutzt werden.

Schlieben Sie nach dem Beladen immer die Tur des Geschirrspulers;

eine offene Tur stellt stets eine Unfallgefahr dar.

Gebrauch von Spülmittel

i

Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspulmaschinen. Befolgen Sie die Herstellerangaben für Dosierung und Aufbewährung auf den Packungen.

Die Verwendung der richtigen Dosierung der Reinigungsmittelträgt zum Schutz der Umwelt bei.

Füllen Sie Reiniger ein

1. Öffnen Sie den Deckel.

1. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reiniger. Achten Sie auf die Dosiermarkierungen:

20 = ca 20g Reiniger

30 = ca 30g Reiniger.

1. Bei Programmen mit Vorspüssen zusätzlichen Reiniger (5/10 g) in die Vorspülkammer (2) fullen.

Dieser Reiniger wird in der Vorsprüphase verwendet.

Verwendung von Reinigertabs; Legen Sie die Tabletten in das Fach (1)

1. SchlieBen Sie den Deckel und drucken Sieihn an, bis er einrastet.

Reinigertabletten der verschiedenen Hersteller lose n sich mit underschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus thisem Grund nicht ihre volle Waschkraft bei kurzen Spulprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstablettena langere Spulprogramme, um sieher zu sein, dass alle Reinigungsmittelreste beseitigt werden.

Verwendung von Kombi-Reinigungstabletten

Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reinigungs-, Klarspül- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" etc.) können sie auch andere Zusätze enthalten.

1. Stellen Sie sicher, dass diese Reinigungstabletten für ihre Wasserhärte geeignet sind. Siehe hierzu die Herstellerangaben.

Das Auffüllen des Salzbehälters und des Klarspülerdosierers ist nicht mehr erforderlich.

1. Wahlen Sie für Wasserhärte und Klarspūldosierer die niedrigste Stufe.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspūldosierer mit Klarspūler auf.
2. Bringen Sie den Klarspuldosierer in Stellung 2.

Wenn Sie wieder zu normalen Reinigungsmitteln zurückkehren möchten, vergessen Sie nicht:

1. Salz- und Klarspuldosierer aufzufullen.
2. Die Wasserhärte auf die hochste Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.
3. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.
4. Einstellung der Klarspuldosierung.

Auswahlen und Starten eines Spülprogramms

Wahlen Sie das Spulprogramm bei etwas geöffneter Tur. Der Programstart setzt erst nach dem Schlieben der Tur ein. Bis dahin konnen die Einstellungen noch geändert werden.

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim Drehen nicht befindert werden.
2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.
3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
4. Drücken Sie die Programmauswahl/-abbruch-Taste solange, bis die Kontrollampe des gewünschten Spulprogramms leuchtet (siehe Tabelle "Spulprogramme").

Schlieben Sie die Tür des Geschirrspuliers; das Programm startet automatisch.

! Warning! Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut notwendig ist. Achtung! Beim Offnen der Tur kann keinher Dampf entweichen. Offnen Sie die Tur vorsichtig.

Abbrechen eines laufenden Spulprogramms

• Öffnen Sie die Tür des Geschirrspulers; Drücken und halten Sie etwa 3 Sekunden

Entladen des Geschirrspulers

• Heiβes Geschirr ist stoßempfindlich. Lassen Sie dazu das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.

lang die Programmauswahl/-abbruch-Taste, bis die Kontrollampe des laufenden Programms erlischt und die Kontrollampe Programmende blinkt. Das Spulprogramm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.

• Soll ein neues Spülprogramm gewählt werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Unterbrechen eines laufenden Spulprogramms

Öffnen Sie die Tur des Geschirrspulers; das Programm hält an. Schlieben Sie die Tur des Geschirrspulers; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Endespulprogramms

• Der Geschirrspüller stoppt automatisch, und ein Signatton zeigt das Ende des Spülpromegams an.
• Öffnen Sie die Tür des Geschirrspulers.
  Die Programmkontrollampe Programmende blinkt.
  Die Kontrollampe des soeben beendeten Programms leuchtet weiter.

• Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus.

• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden,

dass Wasser vom Oberkorb auf das Geschirr im Unterkorb tropf.

• Auf den Wänden und der Tur des Geschirrspulers kann sich Kondenswasser absetzen, da sich Edelstahl Schneller als Geschirr abkühlt.

i Nach dem Ende des Spulprogramms sollen den Netzstecker des Gerätesziehen und den Wasserhahn schreiben.

Spulprogramme

Programm	Grad der Ver-schmutzung	Art der Bela-dung	Programmbeschreibung
70°	Stark ver-schmutzt	Geschirr, Be-stech, Töppe und Pfannen	VorsprülenHauptspülgang bis zu 70°C2 ZwischenklarspülgängeKlarsprülenTrocknen
65°	Normal ver-schmutzt	Geschirr, Be-stech, Töppe und Pfannen	VorsprülenHauptspülgang bis zu 65°C2 ZwischenklarspülgängeKlarsprülenTrocknen
30'1)	Normal / leicht verschmutzt	Geschirr und Be-stech	Hauptspülgang bis zu 65°CKlarsprülen
50°2)	Normal ver-schmutzt	Geschirr und Be-stech	VorsprülenHauptspülgang bis zu 50°C1 ZwischenklarspülgangKlarsprülenTrocknen
带	Beliebig	Geschirrspüler Teilweise gefüllt (wird im Tages-verlauf vollständig gefüllt).	1 kalter Klarspülgang (um zu verhindern,dass Speisereste antrocknen)Für diesen Programm ist kein Reinigungsmittel erforderlich.

1) Ideal, wenn der Geschirrspäler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr sowie Besteck spälen möchte.
2) Testprogramm für Prüfinsitute

Verbrauchswerte
Programm Programmmdauer (in Minuten)		Energieverbrauch (in kWh)	Wasserverbrauch (in Litern)
70°	85-95 1,8-2,0 22-25
65°	105 - 115 1,5-1,7	23-25
30'	30 0,9 9
50° 1)	140 1,05 16
	12 0,1 5

1) Testprogramm für Prüfinsitute

Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen der

Reinigung und Pflege

Filterreinigung

Die Filter mussen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beeinträchtigen das Spulergebnis.

! Warning! Vergewissern Sie sich vom dem Reinigen der Filter, dass die Maschine ausgeschaltet ist.

1. Öffnen Sie die Tur und entfern den Unterkorb.
2. Das Filtersystem des Geschirrspulers umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Entriegeln Sie das Filtersystem mit dem Griff des Mikrofilters.

Drehen Sie den Griff um 1/4 Umdrehung nach links und ziehen Sie das Filtersystem heraus

1. Fassen Sie den Grobfilter (A) am Handgriff undziehen Sieihn aus dem Mikrofilter (B).
2. Reinigen Sie alle Filter sorgfältig unter flieBendem Wasser.
3. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beiden Seiten sorgfältig.

Stromversorgung und der Geschirrmenge abhängen.

1. Setzen Sie das Filtersieb wieder in den Spülraumboden ein und stellen Sie sicher, dass es perfect unter den beiden Schienen sitzt (C).

1. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die beiden Filter zusammen.
2. Das Filtersystem einsetzen und durch Drehen des Griffs nach rechts bis zum Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spulraumboden hervorragt.

Benutzen Sie den Geschirrspüller NIEMALS ohne die Filter. Falsches Einsetzen der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen.
Versuchen Sie NIE, die Sprüharme auszubauen.

Eventuell durch Schmutz verstopfte Loocher der Spruharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarsprüferbehalters regelmäßig mit einem feuchten Tuch.

Alle 3 Monate sollen den Sie das Spulprogramm für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spulmitteln ausführten.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspulers sollenn Sie folgende Vorsichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schlieben Sie den Wasserhahn.
2. Offnen Sie die Tur einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vorzubeugen.

Was tun, wenn ...

Der Geschirrspüler startet nicht oder hält während des Betriebs an.

Einige Störungen können durch nachlüssige Instandhaltung oder Versehen bedingt sein und mit Hilfe der in der folgenden Tabelle be

1. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspuler nicht in einem Raum auf, in dem die Temperatur unter 0^ absinkt. Soltte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schlieben, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Netzsteckerziehen.
2. Den Wasserhahn schlieben.
3. Den Wasserzulauf- und den Ablaufschlauch abnehmer.
4. Ziehen Sie das Gerät zusammen mit den Schläuchen hereus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Fehlercodes und Störungsanzeige	Mögliche Ursachen und Abhilfe
Die Kontrollampe für das laufende Programm blinkt ständigakustische SignalabfolgeDie Kontrollampe Programmende blinkt 1 MalDer Geschirrspüler füllt kein Wasser ein	Der Wasserhahn ist blockiert oder durch Kal-kablagerungen verstopft.Den Wasserhahn reinigen.Der Wasserhahn ist geschlossen.Drehen Sie den Wasserhahn auf.Der Filter (soweit vorhanden) in der Schlauch-verschraubung des Wasserzulaufs ist verstopft.Reinigen Sie den Filter.Der Wasserzulaufschlauch ist nicht richtig ver-legt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollie- ren.
Die Kontrollampe für das laufende Programm blinkt ständigakustische SignalabfolgeDie Kontrollampe Programmende blinkt 2 MalDer Geschirrspüler pumpt nicht ab	Der Siphon ist verstopft.Den Siphon reinigen.Der Wasserzulaufschlauch ist nicht richtig ver-legt oder geknickt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollie- ren.
Fehlercodes und Störungsanzeige mögliche Ursachen und Abhilfe
Die Kontrollampe für das laufende Programm blinking ständigakustische SignalabfolgeDie Kontrollampe für Programmende blinkt 3MalAquasafe-Einrichtung ist ausgelöst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Störung Mögliche Ursachen und Abhilfe
Das Programm startet nicht	Tür des Geschirrspulers nicht richtig geschlos-sen.Schreiben Sie die Tür des Geschirrspulers.Netzstecker nicht eingesteckt.Netzstecker einsteckenDie Sicherung der Hausinstallation ist durchge-brannt.Sicherung ersetzen.
Schalten Sie nach diesen Kontrollen das Ge-rät ein.Das Programm wird an dem Punkt fortge-setzt, an dem es unterbrochen wurde.Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt.Solten Fehler auftreten, die nicht in der o. a.Tabelle behandelt werden, rufen Sieitte den Kundendienst.Wenden Sie sichitte an den Kundendienstund machen Sie folgende Angaben: Modell	(Mod.), Produktnummer (PNC) und Serien-nummer (S.N.).These Daten sind aus dem Typenschild auf der Seite der Geschirrspulertür ersichtlich.Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:Modell(Mod.):Produkt-Nummer(PNC):Serien-Nr.(S.N.):
Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist nicht sauber	Wahl eines falschen Spülprogramms.Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspütterwenden. Die Körbe dürfen nicht überladen werden.Falsche Beladung befindet die Drehung der Sprüharme.Die Filter im Spülraumboden sind verstopf oder falsch eingesetzt.Zu hohe oder zu geringe Reinigungsmitteldosierung.Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer oder falsche Einstellung des Wasserenthärters.Ablaufschauch falsch verlegt.Verschlusskappe des Salzbehälters nicht richtig geschlossen.
Das Geschirr ist Nass und glanzlos	Es wurde kein Klarspüler verwendent.Der Behälter für Klarspüler ist leer.
Schlieren, Streifen,milchige Fleckenoder blauschim-mernder Belag aufGläsern und Ge-schirr	Klarspülerdosierung reduzieren.
EingetrockneteWassertropfen aufGläsern und Ge-schirr	Klarspülerdosierung erhöhen.Die Ursache kann beim Reinigungsmittel liegen.itte wenden Sie sich an den Kundendienst des Reinigungsmittel-Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kundendienst.

Technische Daten

Abmessungen Breite	HöheTiefe	59,6 cm81,8 - 87,8 cm55,5 cm
Elektrischer Anschluss - Anschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild an der Innenseite der Geschirrspülertür.
Wasserdruck Mindestdruck	Höchstdruck	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Fassungsvermögen 12 Maßgedecke

Hinweise für Prüfinstute

Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.

Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspülerbehälter und mit dem Testprogramm (siehe "Verbrauchswerte") durchgeführt werden.

Volle Beladung: 12 Maßgedecke
Reinigungsmitteldosierung: 5 g + 25 g (Typ B)
Klarsprüereinstellung Position 4 (Typ III)

Anordnung des Oberkorbs

Tassenauflagen: Stellung A

Anordnung des Unterkorbs

Anordnung des Besteckkorbs

Gerät aufstellen

! Warning! Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installaturen ausgeführrt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Höhe eines Wasserhahns und eines Wasserablaufs aufstellen.

Der Geschirrspüler ist zum Einbau unter einer Kuchen-Arbeitsplatte bestimmt.

Achtung! Halten Sie sich für den Einbau des Geschirrspulers und der Anbauplate strikt an die Anweisungen auf der beiliegenden Schablone.

Es sind keine Luftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel.

Der Geschirrspüler ist mit hohenverstellbaren Füssen ausgestattet.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Wasseranschluss

Wasserzuleitung

Das Gerät kann mit Warmwasser (max. 60^ ) wie auch mit Kaltwasser gespeist werden.

Stellen Sie vor dem Einbau des Geschirrspulers in die Kuchenzeile sicher, dass der Wasser-, der Ablaufschlauch und das Netzkabel weder geknigt noch gequetscht werden.

Fixieren des Geschirrspulers

Der Geschirrspüler muss gegen unbeabsichtigtes Kippen geschützt werden.

Aus thisem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und safer (an benachbarten Kuchenschränken/möbeln usw.) befestigt ist.

Ausbrichten

Korrektes Ausrichten ist die Voraussetzung darauf, dass die Tur Wasserdicht schlieBt.

Bei richtiger Ausrichtung darf die Tur beim Öffnen auf keiner Seite des Kuchenmöbels anstoßen.

Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfübe nachstellen.

Mit einer Warmwasserversorgung konnen Sie unter Umständen deutlich Energie sparen. Allerdings kommt es darauf darauf auf an, wie das Warmwasser aufbereitet wird. (Wir

empfehlen alternative Energiequellen, die besonderss umweltfreundlich sind wie zum Beispiel Solar- bzw. Photovoltaikanlagen oder Windenergie).

Wenn Sie den Anschluss selbst durchführten: die Kopplungsmutter des Wassereinlaufschlauchs des Gerätes ist für ein Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-Block. Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in Imrem Gebiet informieren.

Der Wasserzulaufschlauch damit beim Anschluss nicht geknicht, gequetscht oder verdreht werden.

Dieses Gerät besitzt einen Zulauf- und Ablaufschlauch, die nach rechts oder links verlegt werden konnen, um die Installation mit der Klemmutter zu erreichtern. Die

Klemmutter muss zur Vermeidung von Lecks richtig angebracht werden.

Achtung! NICHT alle Geschirrspulermodelle werden mit Zulauf- und Ablaufschlauchen mit einer Klemmutter geleifert. In thisem Fall ist die genannte Verlegung nicht möglich.

Falls das Gerät mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, halten Sieitte vor dem Anschluss des Zulaufschlauchs eine Minute lang Wasser durch diesen fließen.

i BENUTZEN Sie KEINE Anschlusschläuche von Altgeräten.
i Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Geschirrspüller verwendete Wasser in das Trinkwassersystem zusücklaufen kann. Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheitsventil in der Höhe des Wasserhahns. Der Wasserschlauch steht davon nur während der Versorgung des Geschirrspulers unter Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.

Berücksichtigten Sie bei der Verlegung des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.
• Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil beschädigt ist.
• Ein Zulaufschlauch mit Sicherheitsventil darf nur von einer Fachkraft des Kunden-dienstes ersetzt werden.

! Warnung! Gefährliche Spannung

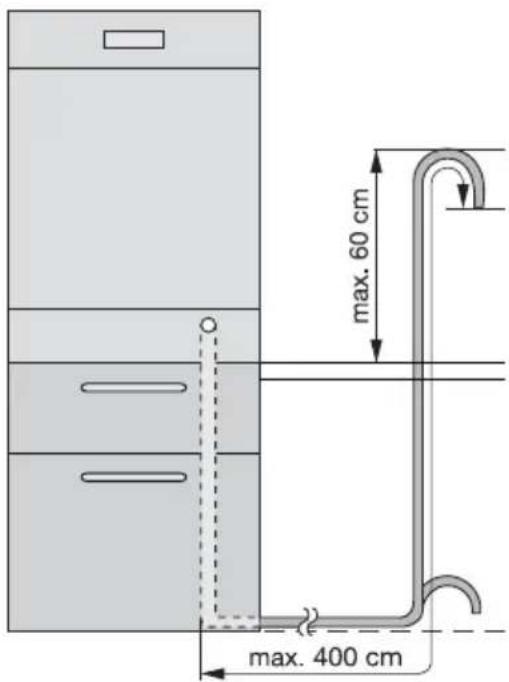

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; bzw. den Schlauch an der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von mindestens 4 cm.

Der Abwasseranschluss muss sich in einer Höhe von maximal 60 cm vom Boden des Geschirrspulers befinden.

Der Ablaufschlauch kann nach rechts oder links verlegt werden

Stellen Sie sichere, dass der Ablaufschlauch nicht geknicht oder gequetscht wird, da das den Wasserablauf behindern kann.

Der Spülbeckenstöpselarfwährend des Abpumpensdes Gerätes nicht eingesetzt sein,da dadurch das Wasser wieder in die Maschine gesaugt werden kann.

Die Gesamtlänge des Ablaufschlauchs einschließlich einer eventuellen Veränderung darf nicht mehr als 4 Meter betragen. Ebensoarf der Innendurchmesser der Verbindungen fur den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Ebensoarf der Innendurchmesser der Verbindungen fur den Anschluss an den Ablauf nichtkleiner sein als der Durchmesser des eingesetzten Schlauchs.

Wenn der Ablaufschlauch an einen Siphon angeschlüssen wird, muss die gesamte Kunststoffmembran (A) entfernt werden. Wird die Membran nicht entfernt, kann der Ablaufschlauch im Laufe der Zeit durch eventuelle Ablagerungen von Speiseresten im Siphon verstopt werden

i Unsere Geräte verfugen über eine Sicherheitsseinrichtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon ihrer Spüle mit einem "Rückschlagventil" ausgestatt ist, kann dadurch der Ablauf Ihres Geschirrspulers beeinträchtigt werden. Sie sollen das Ventil davon entfern.

i Zur Vermeidung von Undichtigkeiten messen die Wasseranschlusse vollkommen dicht sein.

Elektrischer Anschluss

Warning! Die

Sicherheitsbestimmungenschreiben die Erdung des Gerätesverbindlich vor.

Stellen Sie vor der ersten Benutzung des Gerätes sicher, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die Nennwerte der Sicherung sind ebenfls aus dem Typenschild ersichtlich

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose.

Vielfachsteckdosen, Steckverbinder und Verlangerungskabel dürfen nicht verwendet werden. Es besteht Brandgebung durch Überhitzung. Lassen Sie ggf. die Steckdose versehen. Wenden Sie sich für einen eventuellen Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspulers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen,ziehen Sie stets am Netzstecker. Niemals am Netzkabelziehen.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Miss

achtung dieser Vorschrift entstehen sollten.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfrei-dlich und recyclelbar. Kunststoffeile sind mit

internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sied das Verpackungsmaterial entsprechend ihrer Kennzeichnung bei den communalen Entsorgungsstellen in den darauf vorgesehen Sammelbehältern.

Warning! Vor der Entsorgung von Altgeräten:

• Netzsteckerziehen.
• Das Netzkabel abtrennen und entsorgen.
• Das Turschloss entfern. Damit verhindern Sie, dass spielende Kinder sich einschlieben und gefährden konnen.

Inhoud

Technische gegevens 39

Elektronisch instellen

wwwprogress-hausgeraete.de
