BEDIENUNGSANLEITUNG KGNS9TEA BOSCH

de Inhaltsverzeichnis

Sicherheits- und Warnhinweise 5

Hinweise zur Entsorgung 8

Lieferumfang 9

Aufstellort 9

Ruumtemperatur und Belüftung beachten 9

Gerat anschlieBen 10

Gerat kennenlernen 11

Gerat einschalten 11

Temperatur einstellen 12

eco 12

Alarmfunktionen 12

Nutzinhalt 13

Der Kuhlraum 13

Gefrierraum 14

Gefriervermögen 14

Gefrieren und Lagern 15

Frische Lebensmittel einfrierten 15

Super-Gefrieren 16

Gefriergut auftauen 17

Ausstattung 17

Aufkleber "OK" 18

Gerätausschalten und stilllegen 18

Gerat reinigen 18

Beleuchting (LED) 19

Energie sparen 19

Betriebsgeräische 20

Kleine Störungen selbst beheben .... 21

Kundendienst, Erzeugnis-/ Fertigungsummer und technische

Daten 23

fr Table des matieres

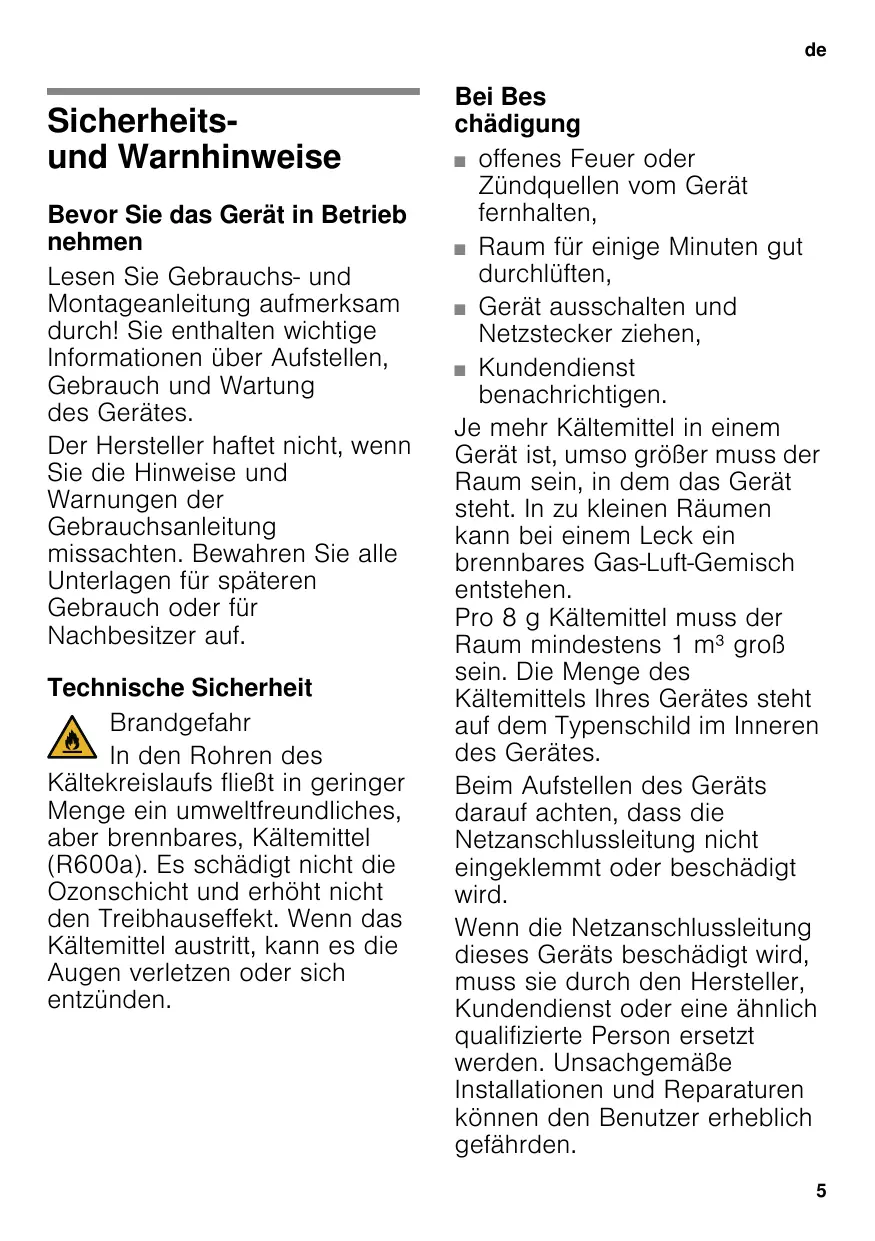

Sicherheits- und Warnhinweise

Bevor Sie das Gerät in Betriebnehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

Technische Sicherheit

Brandgefahr

In den Rohren des

Kältekreislaufs fließt in geringer Menge ein umweltfreundliches, aber brennbares, Kältemittel (R600a). Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Wenn das Kältemittel austritt, kann es die Augen verletzen oder sich entzünden.

Bei Beschädigung

offenes Feuer oder Zündquellen vom Gerät fernhalten,
- Raum für eineige Minuten gut durchlüften,
Gerätausschalten und Netzsteckerziehen,
Kundendienstbenachrichtigen.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät stehen. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8 g Kältemittel muss der Raum mindestens 1m^3 groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Innerend des Gerätes.

Beim Aufstellen des Geräts darauf auf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

Wenn die Netzanschlussleitung\ deses Geräts beschädigt wird,\ mussie durch den Hersteller,\ Kundendienst oder eineähnlich\ qualifizierte Person ersetzt\ werden. Unsachgemäß\ Installationen und Reparaturen\ konnen den Benutzer erheblich\ gefahrden.

de

Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.

Es durren nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Keine Mehrfachsteckdosen,
Verlängerungskabel oder
Adapter verwenden.

Brandgefahr Portable

Mehrfachsteckdosen oder portable Netzteile können überhitzen und zum Brand führen.

Keine portablen
Mehrfachsteckdosen oder
portablen Netzeile hinter dem
Gerät platzieren.

Beim Gebrauch

• Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr!
• Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!

Abgesehen von den Herstellerangaben keine zusätzlichen Maßnahmen ergreifen, um die Abtauung zu beschleunigen. Explosionsgefahr!
Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie konnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen.
Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr!
Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
Zum Abtauen und Reinigen Netzsteckerziehen oder Sicherungausschalten. Am Netzsteckerziehen, nicht am Anschlusskabel.
- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
Kunststoffe und Turdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffe und Turdichtung werden sonst porös.

Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.

- Vermeidung von Risiken für Kinder und gefährdete Personen:

Gefährdet sind Kinder,
Personen, die körperlich,
psychisch oder in ihrer
Wahrnehmung eingeschränkt
sind sowie Personen, die nicht
genügend Wissen über die
sichere Bedienung des
Gerätes haben.

Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben.

Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten.

Nur Kinder ab 8 Jahren das Gerät benutzen halten.

Bei Reinigung und Wartung Kinder beaufsichtigen.

Niemals Kinder mit dem Gerätspielen halten.

• Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonderss kohlensäurehaltige Getrände). Flaschen und Dosen können platzen!

• Nie Gefriergut(sofort, nachdem es aus dem Gefrierraum genommen wird, in den Mund behmen. Gefrierverbrennungsgefahr!

• Vermeiden Sie längeren
  Kontakt der Höhe mit dem
  Gefriergut, Eis oder den
  Verdampferrohren usw.
  Gefrierverbrennungsgefahr!

Kinder im Haushalt

• Verpackung und deren Teilen nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien!
  Das Gerät ist kein Spielzeug für Kinder!
  Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

Allgemeine Bestimmungen

Das Gerät eignet sich

zum Kühlen und Gefrieren von Lebensmitteln,
zur Eisbereitung.
Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt.

Der Kältekreislauf ist auf Dichtheit geprüft.

de

Dieses Gerät entspricht den einschlädigigen Sicherheitsbestimmungen für Elektrogeräte und ist funkentstört.

Dieses Gerät ist für eineutzung bis zu einer Höhe vonmaximal 2000 Metern über demMeeresspiegel bestimmt.

Hinweise zur Entsorgung

Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrer Fachhändler oder bei der Gemeindeverwaltung.

Altgerät entsorgen

Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung
konnen wertvolle Rohstoffe
wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warning

Bei ausgedienten Geräten

1. Netzsteckerziehen.
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfern.
3. Ablagen und Behälter nicht herausnehmer, um Kindern das Hineinklettern zu erschweren!
4. Kinder nicht mit dem ausgedienten Gerät spielten halten. Erstickungsgefahr!

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an den Handler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst.

Die Lieferung besteht aus folgenden Teilen:

Standgerät
Ausstattung (modellabhängig)
Beutel mit Montagematerial
Gebrauchsanleitung
Montageanleitung
Kundendienstheft
Garantiebeilage
Informationen zu Energieverbrauch und Gerauschen

Aufstellort

Als Aufstellort eignet sich ein trockener, beluftbarer Raum. Der Aufstellort sollt nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Höhe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellennehmen einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Zu Elektro- und Gasherden 3 cm.
Zu Öl- oder Kohleanstellherden 30 cm.

Der Boden am Aufstellortarf nicht nachgeben. Boden eventuell verstärken. Eventuelle Bodenunebenheiten mit Unterlagen ausgleichen.

Wandabstand

Bild 3

Das Gerät benötigt keinen Seitenlichen Wandabstand. Die Behälter und Ablagen sind trotzdem voll ausziehbar.

Raumtemperatur und Belüftung beachten

Raumtemperatur

Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden.

Die Klimaklasse ist auf dem Typenschild zu finden, Bild 11.

Klimaklasse	zulässige Raumtemperatur
SN	+10 °C bis 32 °C
N	+16 °C bis 32 °C
ST	+16 °C bis 38 °C
T	+16 °C bis 43 °C

Hinweis

Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, konnen Beschädigungen am Gerät bis zu einer Temperatur von +5^ ausgeschlossen werden.

Belüftung

Bild 4

Die Luft an der Rückwand und an den Seitenwänden des Gerätes erwartt sich. Die erwärmtte Luft muss ungehindert abziehen konnen. Die Kuhlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen!

Gerät anschließen

Nach dem Aufstellen des Gerätes mind.
1 Stunde warten, bis das Gerät in Betrieb genommen wird. Während des
Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.

Warning

Stromschlaggefahr!

Falls die Länge der Netzanschlussleitung nicht ausreicht, verwenden Sie auf keinen Fall Mehrfachsteckdosen oder Verlängerungskabel. Kontaktieren Sie stattdessen den Kundendienst für Alternativen.

Das Gerät entspricht der Schutzklasse I. Über eine vorschrifsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein.

Überprüfen Sie bei Geräten, die in nicht-europäischen Ländern betrieben werden, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild, Bild 11.

Warning

Das Gerätarf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.

Zum Gebrauch unserer Geräte konnen sinus- und nettgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellosungen (z. B. bei Schiffen oder Gebirgshütten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.

Gerät kennenlernen

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese

Gebrauchsanleitung gilt für mehrere Modelle.

Die Ausstattung der Modelle kann variieren.

Abweichungen bei den Abbildungen sind möglich.

Bild 1

• Nicht bei allen Modellen.

A Kuhlraum
B Gefrierraum
1-4 Bedienelemente
5 Ablage für keine Flaschen
6 Ablage für große Flaschen
7 Beleuchting
8 Temperaturregler
9 Gemüsebehälter
10^* Gefriertablett
11 Gefriergutbehälter (klein)

Bedienelemente

Bild 2

1 Temperatur-Einstelltaste
Mit dieser Taste wird die gewünschte Temperatur eingestellt.
2 Anzeige Super Gefrierraum
Sie leuchtet, wenn das Super-Gefrieren in Betrieb ist.
3 Temperaturanzeige Gefrierraum
Die Zahlen entsprechen den eingestellen Gefrierraum-Temperaturen in ^ C
4 Anzeige eco mode
Wird hervorgehoben, wenn der eco-Modus eingeschaltet ist.

Gerä einschalten

Bild 2

1. Stecken Sie den Stecker in die Steckdose.
2. Es ertont ein Warnton. Die Temperaturanzeige 3 blinkt.
3. Drücken Sie die Temperatur-Einstelltaste 1. Der Warnton schaltet ab.

Wenn der Gefrierraum die eingestellte Temperatur erreicht hat, leuchtet die Temperaturanzeige 3.

Vom Werk aus sind folgende Einstellungen empfohlen:

Kuhlraum: mittlere Einstellung
Gefrierraum: -18 °C

Lagern Sie empfindliche Lebensmittel im Kühlraum.

de

Hinweise zum Betrieb

Nach dem Einsatz kann es mehrere Stunden dauern, bis die eingestillten Temperaturen erreicht sind.
Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.
Die Stirnseiten des Gehäuses werden teilweise leicht beheizt, dies verhindert Schwitzwasserbildung im Bereich der Turdichtung.
Lässt sich die Gefrierraum-Tür nach dem Schließen nicht那么简单 wieder öffnen, warten Sie einen Moment, bis sich der entstandene Unterdruck ausgegliedchen hat.

Temperatur einstellen

Kuhlraum

Temperaturregler, Bild 1/8, auf die gewünschte Einstellung drehen.

Wir empfehlen die Einstellung auf die Markierung.

Eine Veränderung der Einstellung im Uhrzeigersinn ergibt kältere Temperaturen im Kühlraum.

Bei einer Raumtemperatur unter 16^ das Gerät etwas wärmer einstellen. Bei einer Raumtemperatur über 32^ das Gerät etwas kälter einstellen.

Eine sehr kalte Einstellung nur vorübergehend wahren, bei:

häufigem Türoffnen,
Einlagen großer Mengen Lebensmittel im Kuhlraum.

Gefrierraum

Die Temperatur ist von -18 °C bis -24 °C einstellbar.

Temperatur-Einstelltaste 1 so oft drücken, bis die gewünschte Gefrierraum-Temperatur eingestellt ist.

Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf Temperaturanzeige 3 angezeigt.

eco

Mit der eco-Funktion schalten Sie das Gerät in den energiesparenden Betrieb um.

Das Gerät stellt automatisch auf folgende Temperaturen ein:

Gefrierraum: - 16 °C

Eco einschalten

Temperatur-Einstelltaste 1 so oft drücken, bis die Anzeige "eco" hervorgehoben ist.

Alarmfunktionen

Bild 2

Turalarm

Der Turalarm (Dauerton) schaltet sich ein, wenn die Geräte tür länger als eine Minute offen stehen. Durch Schließen der Tür schaltet sich der Warnton wieder ab.

Temperaturalarm

Der Temperaturalarm schaltet sich ein, wenn es im Gefrierraum zu warm ist und das Gefriergut gefährdet ist.

Die Temperaturanzeige Bild 2/3 blinkt.

Ohne Gefahr für das Gefriergut kann sich der Alarm einschalten:

Bei Inbetriebnahme des Gerätes.
Beim Einlagen großer Mengen frischer Lebensmittel.
Bei zu lange geöffneter Gefrierraum-Tur.

Hinweis

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die maximale Lagerdauer nicht mehr voll nutzen.

Alarm abschalten

Bild 2

Temperatur-Einstelltaste 1 drucken, um den Warnton abzuschalten.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild. Bild 11

Gefriervolumen vollständig nutzen

Um die maximale Menge an Gefriergut unterzubringen, können Sie die Behälter entnehmen. Die Lebensmittel können Sie dann direkt auf der Ablage und dem Gefrierraum-Boden stapeln.

Hinweis

Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt.

Lebensmittel oder Verpackungen können an der Rückwand festfrierten.

Ausstattungsteile herausnehmen

Gefrierigutbehälter bis zum Anschlag herausziehen, vorne anheben und hersausnehmer. Bild 7

Der Kuhlraum

Der Kuhlraum ist der ideale Aufbewahrungsord für Fleisch, Wurst, Fisch, Milchprodukte, Eier, fertige Speisen und Backwaren.

Beim Einlagern beachten

Lagern Sie frische, universehre Lebensmittel ein. So bleibt Qualität und Frische länger erhalten.
■ Bei Fertigprodukten und abgefällten Waren das vom Hersteller angegebene Mindesthaltbarkeits- oder Verbrauchsdatum beachten.
Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfarbungen der Kunststoffe im Kühraum werden dadurch vermieden.
Warme Speisen und Getränke erst abkühlen setzen, dann ins Gerät stellen.

Hinweis

Luftaustrittsöffnungen nicht mit Lebensmitteln blockieren, um die Luftzirkulation nicht zu beeinträchtigen. Lebensmittel, die unmittelbar vor den Luftastrittsöffnungen gelagert werden, können durch die ausströmende Kaltluft gefrierten.

Kältezonen im Kuhlraum beachten

Durch die Luftzirkulation im Kühraum entstehen Zonen unterschiedlicher Kälte:

Kälteste Zone ist im oberen Bereich des Kuhlraums.

Hinweis

Lagern Sie in der kältesten Zone empfindliche Lebensmittel (z. B. Fisch, Wurst, Fleisch).
Wärmsste Zone ist an der Tur gaz unter und im Gemüsebehälter.

Hinweis

Lagern Sie in der wärmten Zone z. B.
Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.

Gemüsebehälter

Bild 1/9

Bei hoher Luftfeuchtigkeit bleibt Blattgemüse länger frisch. Gemüse und Obst sollte bei etwas niedrigerer Luftfeuchtigkeit gelagert werden.

Die Luftfeuchtigkeit in dem Gemüsebehälter ist abhängig von der Menge der eingelagerten Lebensmittel.

Hinweis

Eine zu hohe Luftfeuchtigkeit kann zu Tropfwasserbildung und dadurch zu Fäulnis führen.

Gefrierraum

Den Gefrierraum verwenden

Zum Lagern von Tiefkuhlkost.
Zum Herstellen von Eiswürfeln.
Zum Einfrieren von Lebensmitteln.

Hinweis

Achten Sie darauf, dass die Gefrierraum-Tür immer geschlossen ist! Bei offener Türt taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch!

Gefriervermögen

Angaben über das Gefriervermögen
finden Sie auf dem Typenschild. Bild 11

Voraussetzungen für das Gefriervermögen

Super-Gefrieren 24 Stunden vor dem Einlagen der frischen Ware einschalten (siehe Kapitel Super-Gefrieren).
Größere Mengen Lebensmittel vorzugseise im untersten Fach einfrieren. Dort werden sie besondersschnell und damit auch schonend eingefroren.

Gefrieren und Lager

Tiefkuhlkost einkaufen

• Verpackungarf nicht beschädigt sein.
  Haltbarkeitsdatum beachten.
• Temperatur in der Verkaufstrufe muss -18 °C oder kälter sein.
  Tiefkuhlkost möglichst in einer Isoliertasche transportieren und Schnell in den Gefrierraum legen.

Beim Einordnen beachten

Größere Mengen Lebensmittel vorzugsweise im untersten Gefriergutbehälter einfrierten. Dort werden sie besondersschnell und damit auch schonend eingefroren.
Die Lebensmittel großflächig in den Fächern bzw. Gefriergutbehältern verteilen.

Hinweis

Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommt. Gegebenenfalls durchgefrorene Lebensmittel in die Gefriergutbehälter umstapeln.
Um die Luftzirkulation im Gerätsicherzustellen, Gefriergutbehälter bis zum Anschlag einschieben.

Gefriergut lagern

Gefriergutbehälter bis zum Anschlag einschieben, um einwandfrei Luftzirkulation sicherzustellen.

Frische Lebensmittel einfrierten

Verwenden Sie zum Einfrierten nur frische und einwandfrei Lebensmittel.

Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich.

Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.

Hinweis

Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrierten geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Kräuter, Eier ohne Schale, Milchprodukte wie Kase, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöppe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.
Zum Einfrierten nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Apfel, Birnen und Pfirsiche, hartgekochtete Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.

Gefriergut verpacken

Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung einlagen.
2. Luft herausdrucken.
3. Verpackung damit verschreiben.
4. Verpackung mit Inhalt und Einfrierdatum beschreiben.

Als Verpackung geeignet:

Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen.
These Produkte finden Sie im Fachhandel.

Als Verpackung ungeeignet:

Packpapier, Pergamentpapier, Cellophan, Mullbeutel und gebrauchte Einkaufstuten.

Zum Verschlieben geeignet:

Gummiringe, Kunststoff-Klipse, Bindfaden, kaltebestandige Klebebänder, o. ä.

Beutel und Schlauch-Folien aus Polyethylen konnen mit einem FolienschweiBerat verschweiBt werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art der Lebensmittel.

Bei einer Temperatur von -18 °C:

Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate
Käse, Geflügel, Fleisch: bis zu 8 Monate
Gemüse, Obst: bis zu 12 Monate

Super-Gefrieren

Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben.

Das Gerät arbeitet nach dem Einsatz des Super-Gefrierens ständig. Die Gefrierraum-Temperaturen werden deutlich kälter als im Normalbetrieb.

Schalten Sie eine Stunden vor dem Einfrieren der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwünschten Temperaturanstieg zu vermeiden.

Soll das Gefriervermögen gemäß Typenschild genutzt werden, schalten Sie das Super-Gefrieren 24 Stunden vor dem Einfrieren der frischen Ware ein.

Kleinere Mengen Lebensmittel (bis zu 2 kg) können Sie ohne Super-Gefrieren einfrieren.

Hinweis

Ist das Super-Gefrieren eingeschaltet,
kann es zu vermehrten
Betriebsergebnischen kommt.

Ein- und Ausschalten

Bild 2

Temperatur-Einstelltaste 1 so oft drücken, bis die Anzeige Super 2 leuchtet.

Das Super-Gefrieren schaltet automatisch nach ca. 212 Tagen ab.

Gefriergut auftauen

Je nach Art und Verwendungszweck können Sie zwischen folgenden,Möglichkeiten wahlen:

bei Raumtemperatur
im Kuhlschrank
im elektrischen Backofen, mit/ohne HeiBluftventilator
im Mikrowellengerät

Achtung

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.

Ausstattung

Sie können die Ablagen des Innenraums und die Turablagen nach Bedarf variieren:

Ablage nach vorne ziehen, absenken und seitlich herausschwenken. Bild 6
Türablage anheiten und herausnahmen. Bild 5

Sonderausstattung

(nicht bei allen Modellen)

Butter- und Käsefach

Durch leichtes Drucken in der Mitte der Butterfachklappe öffnet sich das Butterfach.

Das Fach zum Reinigen unter anheiten und herausnahmen.

Kälteakku

Der Kälteakku kann zum vorübergehenden Kühlhalten von Lebensmitteln, z. B. in einer Kühltasche, Herausgenommen werden.

Bei einem Stromausfall oder einer Störung verzögert der Kälteakku die Erwärnung des eingelagerten Gefriergutes.

Eisschale

Bild 8

1. Eisschale 34 mit Trinkwasser füllen und in den Gefrierraum stellen.
2. Festgeflorene Eisschale nur mit stumpfem Gegenstand losen (Löffelstiel).
3. Zum Losen der Eiwurfel Eisschale kurz unter fliebendes Wasser halten oder leicht verwinden.

Fruhstücks-Set

Bild 9

Die Behälter des Frühstücks-Sets können einzeln Herausgenommen und befüllt werden.

Flaschenablage

Bild 10

In der Flaschenablage können Sie Flaschen sichere ablegen.

Aufkleber “OK”

(nicht bei allen Modellen)

Mit dem Aufkleber "OK" konnen Sie prufen, ob im Kuhlfach die für Lebensmittel empfohlenen sicheren Temperaturbereiche +4^ oder kälter erreicht sind. Wenn der Aufkleber nicht "OK" zeigt, Temperatur schrittweise verringern.

Hinweis

Nach Inbetriebnahme des Geräts kann es bis zu 12 Stunden dauern, bis die eingestellte Temperatur erreicht ist.

Korrekte Einstellung

Gerä ausschalten und stilllegen

Gerä ausschalten

Netzsteckerziehen oder Sicherung ausschalten.

Kuhlmaschine schaltet ab.

Gerät stilllegen

Wenn Sie das Gerät langere Zeit nicht benutzen:

1. Netzsteckerziehen oder Sicherung ausschalten.
2. Gerät reinigen.
3. Geräte turen offen setzen.

Gerät reinigen

Achtung

Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden.
Keine scheuernden oder kratzenden Schwämme verwenden.

Auf den metallischen Oberflächen könnte Korrosion entstehen.
- Nie Ablagen und Behälter im Geschirrspüller reinigen.

Die Teile können sich verformen!

Das Reinigungswasserarfnicht in folgende Bereiche gelangen:

Bedienelemente
Beleuchtung
Lüftungsöffnungen
Öffnungen in der Trennplatte

Gehen Sie wie folgt vor:

1. Netzsteckerziehen oder Sicherung ausschalten.
2. Gefriergut Herausnehmen und an einem kühlen Ort lagern. Kälteakku (wenn vorhanden) auf die Lebensmittel legen.

3. Das Spülwasserarf nicht in die Bedienelemente,Beleuchtung, Luftungsöffnungen oder in die Öffnungen der Trennplatte gelangen! Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pHneutralem Spulmittel reinigen.

4. Die Turdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.

5. Nach dem Reinigen Gerät wieder anschließen.
6. Gefriergut wieder einlagen.

Ausstattung

Zum Reinigen halten sich alle variablen Teile des Gerätes Herausnahmen.

Ablagen in der Tur Herausnehmen Bild 5

Ablagen nach oben anheben und herausnahmen.

Glasablagen herausnehmen

Die Glasablagen nach vorneziehen und herausnehmer.

Behalter herausnehmen Bild 7

Behalter bis zum Anschlag Herausziehen, vorne anheben und herausnehmer.

Gefriergutbehälter Herausnehmen Bild 7

Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheiten und hersausnahmen.

Beleuchtung (LED)

Ihr Gerät ist mit einer wartungsfreien LED-Beuleuchtung ausgestattet.

Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführrt werden.

Energie spare

Gerät in einem trockenen, beluftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd).
Verwenden Sie ggf. eine Isolierplatte.
Warme Lebensmittel und Getränke erst abkühlen setzen, dann ins Gerät stellen.
Gefriergut zum Auftauen in den Kuhlraum legen und die Kälte des Gefriergutes zur Kuhlung von Lebensmitteln nutzen.
Gerat so kurz wie möglich öffnen.
Um die niedrigste Energieaufnahme zu erreichen: kleinen seitlichen Wandabstand einhalten.
Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.

Betriebsgeräutsche

Ganznormale Geräusche

Hinweis

Wenn das Super-Gefrieren eingeschaltet ist, kann es zu vermehrten Betriebsgeräuschen kommt.

Brummen

Motoren laufen (z. B. Kälteaggregate, Ventilator).

Blubbernde,urrende oder gurgelnde Gerausche

Kältemittel fließt durch die Rohre.

Klicken

Motor, Schalter oder Magnetventileschalten ein/aus.

Knacken

Automatische Abtauung erfolgt.

Gerausche vermeiden

Das Gerät stehtuneben

Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfübe oder legen Sie etwas unter.

Das Gerät "steht an"

Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Behalter oder Abstellflächen wackeln oder klemmen

Prufen Sie die Herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie die Flaschen oder Gefäße leicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können.

Sie,müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen - auch während der Garantiezeit!

Störung	Mögliche Ursache	Abhilfe
Temperatur weicht stark von der Einstellung ab.		In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten.Ist die Temperatur zu warm, prüfen Sie nach weniger Stunden, ob eine Temperaturannaherung erfolgt ist.Ist die Temperatur zu kalt, prüfen Sie am nachsten Tag die Temperatur nochmal.
Warnton ertont.Temperaturanzeige blinkt.Bild 2/3	Störung - im Gefrierraum ist es zu warm!Gefahr für das Gefriergut.Gerät ist geöffnet.	Zum Abschalten des Warntones Temperatur-Einstelltaste Bild 2/1 drücken.Gerät schreiben.
	Be- und Entlüftungsöffnungen sind verdeckt.	Be- und Entlüftung sicherstellen.
	Es wurden zu viele Lebensmittel auf einmal zum Gefrieren eingelegt.	Gefriervermögen nicht überschreiben.
		Nach Beheben der Störung hört die Temperaturanzeige auf zu blinken.
Die Temperatur imGefrierraum ist zu warm.	Häufiges Öffnen des Gerätes.Die Be- und Entlüftungsöffnungen sind verdeckt.Einfrieren größter Mengen frischer Lebensmittel.	Gerät nicht unnötig öffnen.Hindernisse entfernen.Gefriervermögen nicht überschreiben.
Die Seitenwände des Geräts sind warm.	In den Seitenwändenvirlaufen Rohre, die sich während des Kühlvorgangs erhitzen.	Das ist normales Geräteverhalten, keine Störung.Möbel, die das Gerät berühren, werden durch die Wärme nicht beschädigt.
Die Beleuchtung faktioniert nicht.	Die LED-Beleuchtung ist defekt.	Siehe Kapitel Beleuchtung (LED).
	Gerät war zu lange geöffnet. Beleuchtung wird nach ca. 10 Minuten abgeschaltet.	Nach Schließen und Öffnen des Gerätes ist die Beleuchtung wieder an.
Reduzierte Leuchtkraft der Bedienelemente.	Wenn das Gerät für eine Zeit nicht bedient wurde, wechselt die Anzeige der Bedienblende in den Energiesparmodus.	Sobald das Gerät wieder benutzt wird, z. B. Tür öffnen, schaltet die Anzeige wieder auf normale Beleuchtung.
Keine Anzeige leuchtet.	Stromausfall; die Sicherung hat ausgelösst; der Netzstecker sitzt nicht fest.	Netzstecker anschlossen. Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen.
Gerät kühlt nicht, Temperaturanzeige und Beleuchtung leuchten.	Ausstellungsmodus ist eingeschaltet.	Temperatur-Einstelltaste Bild 2/1 für 10 Sekunden gedrückt halten, bis ein Bestätigungston ertört. Überprüfen Sie nach einiger Zeit, ob Ihr Gerät kühlt.
Gefrierraum-Tür war lange Zeit offen; Temperatur wird nicht mehr erreicht.	Der Verdampfer (Kälteurzeuger) im NoFrost-System ist so stark vereist, dass er nicht mehr vollautomatisch abtaut.	Zum Abtauen des Verdampfers, Gefriergut mit den Fächern entnehmer und gut isoliert an einem kühlen Platz lagern. Gerät aussalten und von der Wand wegrücken. Gerätetur offenLANs. Nach ca. 20 Min. beginnnt das Tauwasser in die Verdunstungsschale auf der Geräterückseite zu laufen. Um ein Überlaufen der Verdunstungsschale in thisem Fall zu vermeiden, Tauwasser mit einem Schwamm aufsaugen. Wenn kein Tauwasser mehr in die Verdunstungsschale lauft, ist der Verdampfer abgetaut. Innenraum reinigen. Gerät wieder in Betriebephen.
Auf der Geräteoberfläche und den Ablagen im Gerät bildet sich Kondenswasser.	Warme und feuchte Umgebungstematuren verstärken den Effekt.	Wischen Sie das Wasser mit einem weichen, trockenen Tuch ab. Öffnen Sie das Gerät so kurz wie möglich Achten Sie daraufuf, dass das Gerät immer richtig geschlossen ist.

Kundendienst, Erzeugnis-/ Fertigungsnummer und technische Daten

Kundendienst

Wenn Sie Fragen haben, eine Störung am Gerät nicht selbst beheben konnen oder das Gerät repariert werden muss, wenden Sie sich an unseren Kundendienst.

Viele Probleme können Sie durch die Information zur Störungsbehebung in dieser Anleitung oder auf unserer Seite selbst begeben. Falls dies nicht der Fall ist, wenden Sie sich an unseren Kundendienst.

Wir finden immer eine passende Lösung und versuchen unnötige Besuche der Kundendiensttechniker zu vermeiden.

Wir stellen sicher, dass Ihr Gerät mit Original-Ersatzteilen von geschulten Kundendiensttechnikern im Garantiefall und nach Ablauf der Herstellergarantie repariert wird.

Aus Sicherheitsgründen darauf nur geschultes Fachpersonal Reparaturen am Gerä durchführren. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihr gesamt innerhalb des Europäischen Wirtschaftsaums.

Hinweis

Der Einsatz des Kundendiensts ist im Rahmen der jeweils lokal geltenden Herstellergarantiebedingungen kostenlos. Die Mindestdauer der Garantie (Herstellergarantie für Privatverbraucher) im Europäischen Wirtschaftsrum beträgt 2 Jahre (mit Ausnahme von Dänemark und Schweden, Dort beträgt die Dauer 1 Jahr) gemäß den geltenden lokalen Garantiebedingungen. Die Garantiebedingungen haben keine Auswirkungen auf andere Rechte oder Ansprüche, die Ihnen nach lokalem Recht zustehen.

Detaillerte Informationen über die Garantiezeit und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Handler oder auf unserer Webseite.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) Ihr's Geräts.

Die Kontaktdaten des Kundendiensts\ finden Sie im beiliegenden\ Kundendienstverzeichnis oder auf\ unserer本网站.

de

Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) finden Sie auf dem Typenschild des Geräts. Bild 11

Um ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufunden, können Sie die Daten notieren.

Technische Daten

Kältemittel, Nutzinhalt und weitere technische Angaben befinden sich auf dem Typenschild. Bild 11

Weitere Informationen zu Ihr dem Modell\ finden Sie im Internet unter https://www.bsh-group.com/energylabel (gilt nur für Länder im Europäischen Wirtschaftsarum). Diese Webadresse verLINKt auf die offizielle EU-Produktdatenbank EPREL, deren Webadresse zum Zeitpunkt der Drucklegung noch nicht verfügbar. War.itte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schragstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.

Reparatauftrag und Beratung bei Störungen

Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienst-Verzeichnis.

D 08969339339

A 0810550511

CH 0848840040

Technische verilgheit

Brandgevaar

Ze können verrormen!
